Банка, имеющая легко открываемую панель, легко открываемая панель и пластина для нее

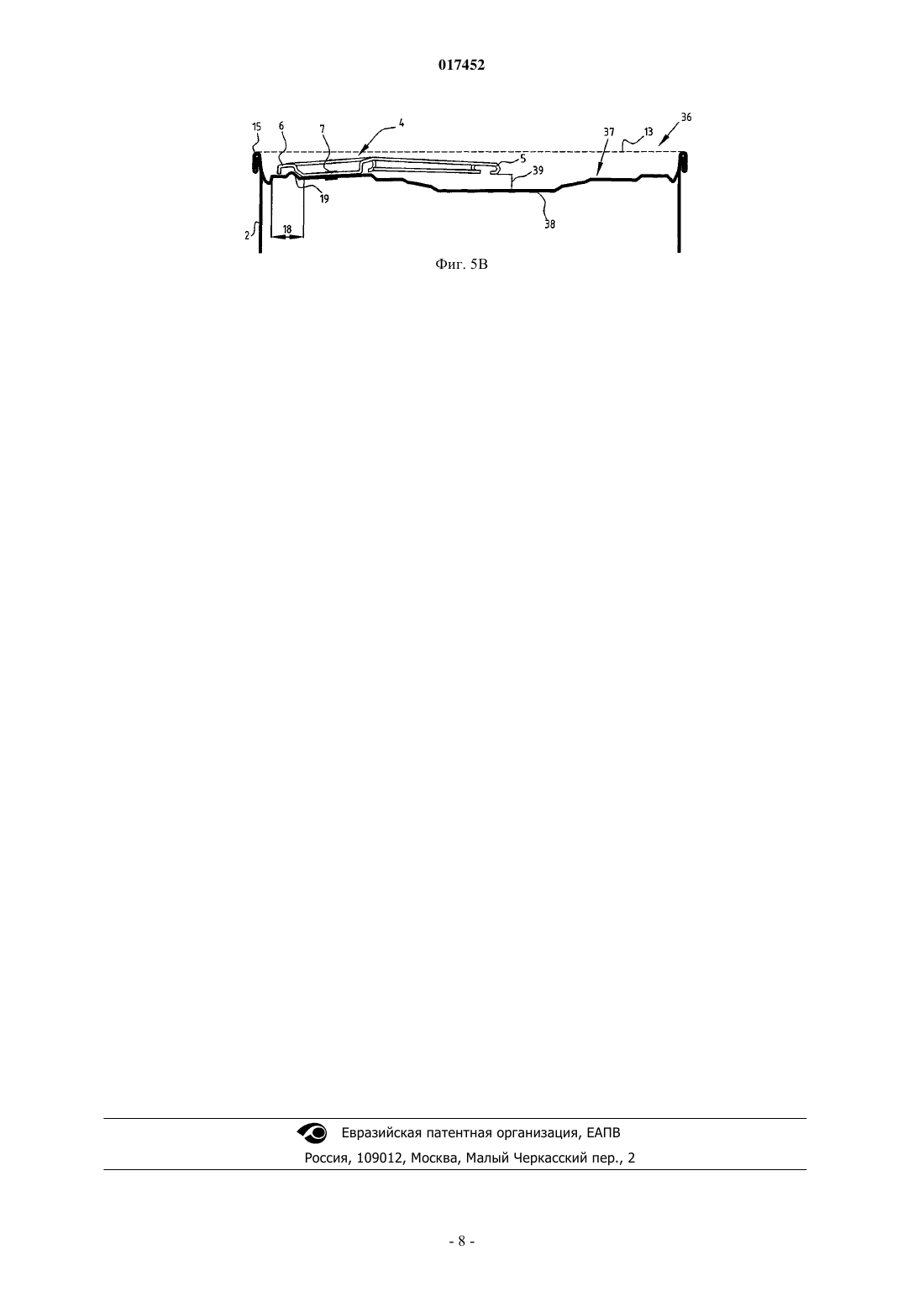

БАНКА, ИМЕЮЩАЯ ЛЕГКО ОТКРЫВАЕМУЮ ПАНЕЛЬ, ЛЕГКО ОТКРЫВАЕМАЯ ПАНЕЛЬ И ПЛАСТИНА ДЛЯ НЕЕ Изобретение относится к банке (1), имеющей легко открываемую панель, содержащую ушко(4), соединенное с пластиной (3) посредством заклепочной структуры (7), при этом ушко (4) содержит заднюю часть (5) для захвата и приведения ушка в действие и переднюю часть (6) для открывания банки (1) при приведении ушка в действие, причем пластина (3) содержит, по меньшей мере, под передней частью (6) ушка стеночную структуру (21), способную деформироваться для компенсации деформации панели под действием внутреннего давления банки. 017452 Данное изобретение относится к банке, имеющей легко открываемую панель, к легко открываемой панели и к пластине для легко открываемой панели. Легко открываемая банка снабжена легко открываемой панелью, которая обычно является верхней торцевой стенкой банки. Такая легко открываемая панель содержит ушко, соединенное заклепкой с панелью. Ушко содержит заднюю часть для захвата пользователем. Ушко приводится в действие посредством его рычажного поднятия, при котором передняя часть ушка входит во взаимодействие с панелью. Панель снабжена отверстием, намеченным линией надреза, которая предусмотрена в панели. После разрыва линии надреза в панели образуется отверстие по линии надреза, и центральную часть внутри линии надреза можно отделить за ушко. В соответствии с этим легко открываемая банка является банкой, которую можно открывать без необходимости использования инструмента. Банку можно заполнить, а затем герметично закрыть вальцеванием или припаиванием легко открываемой панели на ободке банки. Затем наполненную легко открываемую банку можно подвергать процессу нагревания или варки. Повышение температуры содержимого банки приводит к увеличению внутреннего давления банки и увеличению объема содержимого банки. Внутреннее давление банки может приводить к деформации легко открываемой панели. При этом легко открываемая панель принимает выпуклую форму. Ушко, соединенное с легко открываемой панелью, может изменить свое положение относительно банки и, в частности, относительно ободка банки, так что задняя часть ушка может выступать наружу и за ободок банки на относительно большое расстояние. Выступающая наружу задняя часть ушка может контактировать с машинными компонентами варочного аппарата, такими как ограждение роторного варочного аппарата, или же может приходить в контакт с дном смежных банок. Это может приводить к царапанию ушка и даже к приведению его в действие и к открыванию банки. Последнее может приводить к выплескиванию содержимого банки и загрязнению варочного аппарата. Целью данного изобретения является максимально возможное исключение помех процессу производства со стороны наполненных легко открываемых банок, в частности во время варки наполненных легко открываемых банок в варочном аппарате и во время последующего обращения с банками. Однако одновременно должно исключаться, что любые изменения относительно легко открываемой банки могут приводить к помехам захвату пальцем и легкому открыванию наполненной банки пользователем. В частности, это не должно приводить к уменьшению доступности задней части ушка или увеличению сил,необходимых для разрыва и открывания легко открываемой банки. Данное изобретение основывается на понимании того, что нежелательный чрезмерный подъем ушка в результате временного повышения внутреннего давления можно уменьшать и даже минимизировать, посредством включения в легко открываемую панель стеночной структуры, которая деформируется вследствие внутреннего давления банки, так что подъем ушка за ободок легко открываемой банки уменьшается, по существу, до приемлемых пределов. Внутри объема изобретения возможно также, что после снятия внутреннего давления банки стеночная структура возвращается в положение, в котором ушко лежит внутри (гипотетической) границы ободка банки. Соответственно предлагается банка, имеющая легко открываемую панель, содержащую ушко, соединенное с пластиной посредством заклепочной структуры, при этом ушко содержит заднюю часть для захвата и приведения ушка в действие и переднюю часть для открывания банки при приведении ушка в действие, причем пластина содержит, по меньшей мере, под передней частью ушка стеночную структуру, способную деформироваться для компенсации деформации панели под действием внутреннего давления банки. За счет присутствия стеночной структуры, деформируемой под действием внутреннего давления,эта структура компенсирует (по меньшей мере, частично) вызванную давлением деформацию в выпуклую, выступающую или куполообразную форму легко открываемой панели. За счет этой компенсации угол наклона основания заклепки увеличивается меньше или не увеличивается. Существенным является то, что стеночная структура деформируется с компенсацией напряжения, вызываемого повышенным внутренним давлением банки, так что уменьшается подъем задней части ушка. Деформирующаяся стеночная структура может даже иметь сжимаемую часть, предназначенную для компенсации удлинения за счет напряжения вследствие повышенного внутреннего давления банки. Деформирующаяся стеночная структура, согласно изобретению, расположена, по меньшей мере,под передней частью ушка и между заклепочной структурой и ободком банки. Понятно, что деформирующаяся стеночная структура может иметь различные структурные формы,такие как углубление, буртик, волнистую или наклонную форму. Согласно одному варианту выполнения деформирующаяся стеночная структура имеет форму буртика, частично окружающего заклепочную структуру. Очевидно, что за счет повышенного внутреннего давления банки буртик может временно терять форму, но затем восстанавливать форму, по меньшей мере частично. Согласно одному предпочтительному варианту выполнения данного изобретения деформирующаяся стеночная структура в виде буртика проходит внутрь или наружу. Такой буртик может быть сформирован в легко открываемой панели с использованием обычных инструментов и не создает помех обыч-1 017452 ному процессу изготовления легко открываемой панели. Буртики могут проходить внутрь или наружу. Буртики могут проходить по окружности вокруг заклепочной структуры достаточно для компенсации подъема ушка. Например, буртик может проходить по окружности на 270. При частных обстоятельствах буртик может проходить по окружности на 180 или даже лишь 120. Специалисты в данной области техники могут на основе обычных экспериментов определять окружную длину буртика. Окружная длина может составлять 30-270, например 60-270, в частности 90-270. Очевидно, что аналогичные диапазоны могут выбираться специалистами в данной области техники, такие как 30-180, 30-120 и любой верхний предел внутри этих диапазонов. Подъем ушка во время варки должен быть уменьшен так, что отсутствуют помехи для варочного аппарата. Обычно допустим подъем ушка меньше 4 мм за обод банки. Еще предпочтительнее и с меньшим риском подъем ушка меньше 3,5 или даже меньше 3,0 мм. Очевидно, что подъем ушка может зависеть от остаточного внутреннего давления банки. Это давление может быть внутри диапазона 0,6-3,0 бар,предпочтительно внутри диапазона 1,0-2,8 бар и еще предпочтительнее составляет 1,5-2,5 бар, так что при диаметре 73 мм при давлении 1,5-2,5 бар подъем составляет меньше 2,5 мм. Понятно, что в зависимости от формы легко открываемой панели и применяемой деформируемой стеночной структуры, согласно изобретению, специалисты в данной области техники могут с помощью обычных экспериментов определять, какая величина подъема ушка является допустимой при ожидаемом внутреннем давлении во время варки. Наконец, следует отметить, что подъем ушка зависит, в частности, от диаметра банки внутри диапазона 32-120 мм или предпочтительно для диаметра банки внутри диапазона 45-102 мм, еще предпочтительнее для банок, имеющих диаметр 45-96 мм. Предпочтительным признаком деформируемой структуры легко открываемой панели, согласно изобретению, является то, что после снятия внутреннего давления банки (т.е. после обработки варкой и охлаждения) деформирующаяся структура возвращается к структуре, предпочтительно к своей первоначальной структуре, однако, по меньшей мере, к структуре, при которой задняя часть ушка остается внутри ободка банки и имеет положение относительно легко открываемой банки, которое обеспечивает возможность легкого захвата пользователем и легкого открывания банки. Согласно одному предпочтительному варианту выполнения деформация стеночной структуры под передней частью ушка образует или увеличивает доступный для пальца зазор между задней частью ушка и панелью. После закрывания и обработки легко открываемой банки внутреннее давление большей частью падает. Однако может быть небольшая разница давления между окружением и содержимым банки. Эта разница давления является отрицательной после обработки, включая закрывание легко открываемой банки, содержащей горячее содержимое. Конструкция стеночной структуры (форма и/или толщина стенки) такова, что за счет этой разницы давления стеночная структура под передней частью ушка деформируется или остается деформированной, так что задняя часть ушка поднимается вверх или остается в поднятом положении, обеспечивая или сохраняя тем самым зазор между задней частью ушка и панелью для обеспечения или увеличения доступа для пальца. Таким образом, доступ для пальца у задней части ушка улучшается. В соответствии с одним предпочтительным вариантом выполнения этот доступ для пальца является результатом отрицательной разницы давления между окружением и содержимым банки. Такое перемещение внутрь может быть результатом отрицательной разницы давления между -0,1 и -0,9 бар,предпочтительно между -0,2 и -0,5 бар, такого как -0,3 бар. При некоторых обстоятельствах предпочтительно, что образование или увеличение доступа для пальца является результатом механического удара. В соответствии с этим доступ для пальца образуется или улучшается за счет отрицательной разницы давления и/или за счет механического удара. Очевидно,что при приложении этого механического удара разница давления может быть отрицательной (как указывалось выше), может равняться нулю или может быть слегка положительной до около 0,5 бар. После открывания легко открываемой банки панель может оставаться в этом положении. Однако возможно, что легко открываемая панель может возвращаться в свое первоначальное положение или в любое промежуточное положение. Состояние, в котором находится доступ для пальца, не является больше очень важным. Согласно другому аспекту данного изобретения предлагается легко открываемая панель, подлежащая фальцовке или пайке на банке. Такая банка содержит ушко, соединенное с панелью посредством заклепочной структуры, и имеет деформирующуюся стеночную структуру, согласно изобретению, описание которой приведено выше. Наконец, согласно другому аспекту данного изобретения предлагается пластина для легко открываемой панели. Эта пластина включает стеночную структуру, деформирующуюся под действием внутреннего давления банки, но которую еще следует снабдить заклепочной структурой. Указанные и другие признаки легко открываемой банки, легко открываемой панели и пластины для нее следуют из приведенного ниже описания различных вариантов выполнения, приведенных лишь с целью иллюстрации и не имеющих ограничительного характера для данного изобретения. Эти варианты выполнения изобретения показаны на прилагаемых чертежах, на которых:-2 017452 фиг. 1 - часть банки, снабженная легко открываемой панелью, в изометрической проекции; фиг. 2 А и 2 В - сечение по стрелке II на фиг. 1, показывающий легко открываемую банку уровня техники, при нормальном внутреннем давлении (фиг. 2 А) и при повышенном внутреннем давлении банки (фиг. 2 В); фиг. 3 А - деталь по стрелке III на фиг. 2 А; фиг. 3 В-3 Н - варианты выполнения легко открываемых панелей, снабженных деформируемой стеночной структурой согласно изобретению; фиг. 4 А и 4 В - легко открываемая панель, согласно фиг. 3 В, фальцованная на банке при нормальном внутреннем давлении банки (фиг. 4 А) и при повышенном внутреннем давлении банки (фиг. 4 В), в увеличенном масштабе; фиг.5 А и 5 В - другой вариант выполнения, содержащий дополнительные функции для улучшения доступа для пальца. На фиг. 1 показана банка 1, которая содержит корпус 2, снабженный легко открываемой панелью. Панель содержит пластину 3 и ушко 4, имеющее заднюю часть 5 ушка и переднюю часть 6 ушка. Ушко 4 соединено с пластиной 3 заклепочной структурой 7. Пластина 3 снабжена центральной ступенчатой структурой 8. Между центральной структурой 9 и задней частью 5 ушка имеется пространство, доступное для пальца пользователя. Посредством захвата задней части ушка у или в отверстии 10 ушка и рычажного поворота или отклонения ушка 4 пластина 3 открывается вдоль линии 11 надреза. В соответствии с этим банку 1 или панель можно открывать посредством приведения в действие ушка 4 без применения отдельного инструмента. На фиг. 2 А и 2 В показана более подробно структура уровня техники, изображенная на фиг. 1. Ушко 4 соединено с пластиной 3 заклепочной структурой 7. Основание 12 ушка 4 имеет, по существу, горизонтальное положение. Задняя часть 5 ушка находится внутри гипотетической огибающей 13,образованной ободком 14 банки 1. На фиг. 2 В показано состояние во время варки банки 1, за счет чего внутреннее давление повышается за счет повышения температуры и за счет этого увеличивается объем. В результате основание 12 принимает более наклоненное положение, имеющее угол альфа. Таким образом, ушко занимает более наклоненное положение, так что задняя часть 5 ушка с подъемом 1 ушка выступает за огибающую 13. На фиг. 3A показана легко открываемая панель в разрезе. Пластина 3 содержит загиб 15, фальцуемый на корпусе 2. Ушко 4 соединено с пластиной у основания 12 посредством заклепочной структуры(образованную из материала центральной части пластины 3). Свободный конец 16 передней части 6 ушка предназначен для контакта во время приведения в действие и наклона ушка 4 для разрыва линии 11 надреза и открывания. На фиг. 3 В показана панель по изобретению, содержащая ушко 4, соединенное с пластиной 17 посредством заклепочной структуры 7. Зона 18 под передней частью 6 ушка и между заклепочной структурой 7 и загибом 15 снабжена структурой 19 панели, которая выполнена с возможностью деформации под действием внутреннего давления банки. Эта деформирующаяся структура 19 панели имеет форму проходящего снаружи буртика, окружающего заклепочную структуру 7 в угле около 160-200. На фиг. 3 С показана другая легко открываемая панель по изобретению с пластиной 20. Пластина 20 содержит под передней частью 6 ушка и между заклепочной структурой 7 и ободком 15 структуру 21 панели, которая выполнена с возможностью деформации под действием внутреннего давления банки. Эта деформирующаяся структура 21 панели имеет форму направленного внутрь буртика, окружающего заклепочную структуру 7 в угле около 170-240. На фиг. 3D показана другая легко открываемая панель по изобретению с пластиной, содержащей такую же деформирующуюся структуру 21 панели, что и в легко открываемой панели, показанной на фиг. 3 С. В этом случае заклепочная структура 7 имеет вид отдельной заклепки 23. Кроме того, деформирующаяся структура 21 панели проходит по окружности в угле около 120-180 вокруг заклепки 23. На фиг. 3 Е показана панель по изобретению с пластиной 24, имеющей структуру, аналогичную показанной на фиг. 3 С и 3D структуре. Однако в зоне 18 направленный внутрь буртик 25 образует деформирующуюся стеночную структуру, согласно изобретению, и проходит в угле около 20-40 вокруг заклепочной структуры 7. На фиг. 3F показана другая панель по изобретению с пластиной 26. В зоне 18 под передней частью 6 ушка и между заклепочной структурой 7 и загибом 15 деформирующаяся структура 27 панели имеет вид направленного внутрь углубления 27. На фиг. 3G показана другая панель по изобретению с панелью 28. В зоне 18 под передней частью 6 ушка и между заклепочной структурой 7 и загибом 15 расположена так называемая сжимаемая стеночная структура, имеющая наклонную или слегка волнистую форму. Эта структура 29 способна удлиняться под действием напряжения, создаваемого за счет увеличения внутреннего давления банки. Эта структура 29 проходит вокруг заклепочной структуры 7 в угле около 130-190. Структура 29 направлена слегка внутрь.-3 017452 На фиг. 3H показана панель по изобретению с пластиной 30, имеющей в зоне 18 под передней частью 6 ушка и между заклепочной структурой 7 и загибом 15 структуру 31, проходящую слегка наружу и образующую сжимаемую секцию панели. При увеличении внутреннего давления и объема банки деформация панели может компенсироваться этой сжимаемой структурой 31 за счет удлинения, за счет чего исключается или уменьшается наклон основания 12 панели, что минимизирует или уменьшает подъем ушка. На фиг. 4 А и 4 В показано действие на пластину 17 деформируемой структуры 19 панели в ответ на увеличение внутреннего давления банки. Подробное описание пластины 17 приведено в связи к фиг. 3B. На фиг. 4 А показана легко открываемая банка 33, согласно изобретению, снабженная легко открываемой панелью с пластиной 17. Основание 34, с которым соединено ушко 4, имеет, по существу, горизонтальное положение. Между основанием 34 и загибом 15 находится проходящее наружу углубление 19 внутри зоны 18. Свободный конец 5 лежит внутри гипотетической образующей 13. В то же время имеется свободное пространство между центральной зоной 9 пластины 17 и задней частью 5 ушка. В соответствии с этим эту заднюю часть 5 ушка можно легко захватывать и наклонять для открывания легко открываемой банки 33. На фиг. 5 А показана банка 36, имеющая легко открываемую панель с пластиной 37, соединенной посредством загиба 15 с корпусом 2, по существу, при отсутствующей разнице давления. Задняя часть 5 ушка 4 находится в контакте или почти в контакте с центральной частью 38 пластины, которая расположена, по меньшей мере, частично под задней частью 5 ушка. При образовании отрицательного давления (за счет охлаждения горячего содержимого) от около-0,2 до около -0,5 бар, такого как -0,3 бар между окружением и содержимым банки 36, структура 19 панели деформируется. За счет деформации центральная часть 38 панели также перемещается внутрь. Эти деформации приводят к образованию или увеличению зазора 39 (см. фиг. 5 В). Этот зазор 39 улучшает доступ к ушку 5 пальца пользователя, желающего открыть банку 36. Если зазор 39 для доступа пальца не образуется спонтанно, то его можно создавать с использованием инструмента, приводимого временно в контакт со структурой 19 панели и толкающего переднюю часть 6 ушка вниз и/или вытягивающего заднюю часть 5 ушка вверх. Следует отметить, что за счет слегка положительной или нулевой разницы давления между окружением и содержимым банки 36 задняя часть 5 ушка может принудительно перемещаться вверх за счет механического удара, с использованием механического толкателя или эквивалентного механического инструмента. Удар предпочтительно осуществляется в зоне 18. После открывания банки 36 посредством приведения в действие ушка после захвата пальцем задней части 5 ушка, при этом открывание приводит к снятию отрицательной разницы давления, так что легко открываемая панель может оставаться в показанной на фиг. 5 В форме или же может возвращаться в форму, показанную на фиг. 5 А. Следует отметить, что за счет отрицательной разницы давления банки центральная часть 38 пластины 37 может несколько проходить внутрь, что способствует образованию доступа для пальца. Во время или вскоре после варки содержимого закрытой банки 38 за счет повышения внутреннего давления и объема банки пластина панели деформируется в выступающую, выпуклую или куполообразную форму. При постоянном диаметре корпуса 2 это выпячивание или выпуклость приводит к деформации пластины. Однако эта деформация, по меньшей мере, в зоне 18 приводит к деформации углубления 19 в менее изогнутую и более плавную структуру 19, за счет чего, по меньшей мере, частично компенсируется деформация. В результате угол наклона альфа меньше, чем в уровне техники (см. фиг. 2 В). В соответствии с этим подъем 1 ушка намного меньше, чем в уровне техники (см. фиг. 2 В). Для специалистов в данной области техники понятно, что другие структуры, чем показанные на фиг. 3 В-3H, могут иметь все аналогичное действие при повышении внутреннего давления банки и сопутствующего увеличения объема. Деформируемые стеночные структуры, согласно изобретению, деформируются, за счет чего минимизируется подъем панели 1 и тем самым исключается чрезмерное выступание задней части ушка за гипотетическую образующую 13, образованную ободком банки. Из практических соображений установлены пределы для допустимого подъема ушка. Обычно подъем ушка должен быть меньше 4 мм и предпочтительно меньше 3,5 мм, например 3,0 мм. В практическом примере подъем ушка был меньше 2,0 мм при внутреннем давлении около 2,5-3,0 бар. В других типах легко открываемой банки с диаметром 65, 73, 83 и 99 мм при давлении 2,5-3,0 бар подъем ушка был в диапазоне 1,5-4 мм. Подъем панели 1 зависит также от диаметра банки, который может быть внутри заданного диапазона 32-120 мм. Наибольшее практическое значение имеет уменьшение подъема панели для банок с диаметром внутри диапазона 45-102 мм, такого как 45-99 мм. Деформируемые структуры выполнены, по существу, так, что деформированная стеночная структура предпочтительно восстанавливает форму после снятия внутреннего давления банки, так что задняя часть ушка снова находится внутри гипотетической образующей 13, т.е. между ободком банки или загибом 15.-4 017452 Банка может быть изготовлена из металла, такого как сталь и алюминий. Банка может быть изнутри покрыта пластмассой или лаком в зависимости от содержимого банки, которое следует варить перед продажей и использованием потребителем. Из вышеприведенного описания специалисту в данной области будет понятно, что легко открываемая банка с деформируемой стеночной структурой сохраняет свои обычные свойства при изготовлении,в то время как использование потребителем не затрудняется, и что силы, необходимые для открывания банки, не увеличиваются. Наконец, очевидно, что легко открываемая банка сохраняет свой диаметр, например глубину блока и глубину панели, так как эти структурные элементы панели влияют на расстояние ушка относительно ободка банки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Банка (1), имеющая легко открываемую панель, содержащую ушко (4), соединенное с пластиной(3, 20, 24, 26, 28, 30) посредством заклепочной структуры (7), при этом ушко (4) содержит заднюю часть(5) для захвата и приведения ушка в действие и переднюю часть (6) для открывания банки (1) при приведении ушка в действие, отличающаяся тем, что пластина (3, 20, 24, 26, 28, 30) содержит, по меньшей мере, под передней частью (6) ушка стеночную структуру (19, 21, 27, 29, 31), способную деформироваться для компенсации деформации панели под действием внутреннего давления банки. 2. Банка по п.1, в которой деформирующаяся стеночная структура имеет форму направленного внутрь или наружу углубления (27), волнистую или наклонную форму (29). 3. Банка по п.1, в которой деформирующаяся стеночная структура имеет форму буртика (25), частично охватывающего или окружающего заклепочную структуру (7). 4. Банка по п.3, в которой деформирующаяся стеночная структура в виде буртика (25) продолжается внутрь или наружу. 5. Банка по любому из пп.3 или 4, в которой буртик (25) продолжается по окружности на 270, 180,120. 6. Банка по любому из пп.1-5, в которой деформирующаяся стеночная структура (19, 21, 27, 29, 31) ограничивает подъем задней части (5) ушка под действием внутреннего давления банки менее чем на 4 мм, предпочтительно менее чем на 3,5 мм, еще предпочтительнее менее чем на 3,0 мм над ободком банки. 7. Банка по п.6, в которой ограничение подъема ушка происходит при внутреннем давлении банки 0,6-3,0 бар, предпочтительно 1,0-2,8 бар, еще предпочтительнее 1,5-2,5 бар, так что при диаметре 73 мм при давлении 1,5-2,5 бар подъем составляет меньше 2,5 мм. 8. Банка по любому из пп.1-7, в которой банка имеет диаметр 32-120 мм или предпочтительно 45-102 мм, еще предпочтительнее 45-96 мм. 9. Банка по любому из пп.1-8, в которой после снятия внутреннего давления банки деформирующаяся структура (19, 21, 27, 29, 31) восстанавливает свою форму, так что задняя часть (5) ушка располагается ниже ободка (14) банки. 10. Легко открываемая панель, содержащая пластину (3, 20, 24, 26, 28, 30), охарактеризованную в пп.1-9, и ушко (4), соединенное с указанной пластиной посредством заклепочной структуры (7). 11. Пластина (3, 20, 24, 26, 28, 30) для легко открываемой панели по п.10, включающая стеночную структуру (19, 21, 27, 29, 31), деформирующуюся для компенсации деформации панели под действием внутреннего давления банки.
