Способ формирования соединительных средств на пластиковых контейнерах, получаемых посредством экструзии и формирования дутьем, а также используемая для этого форма

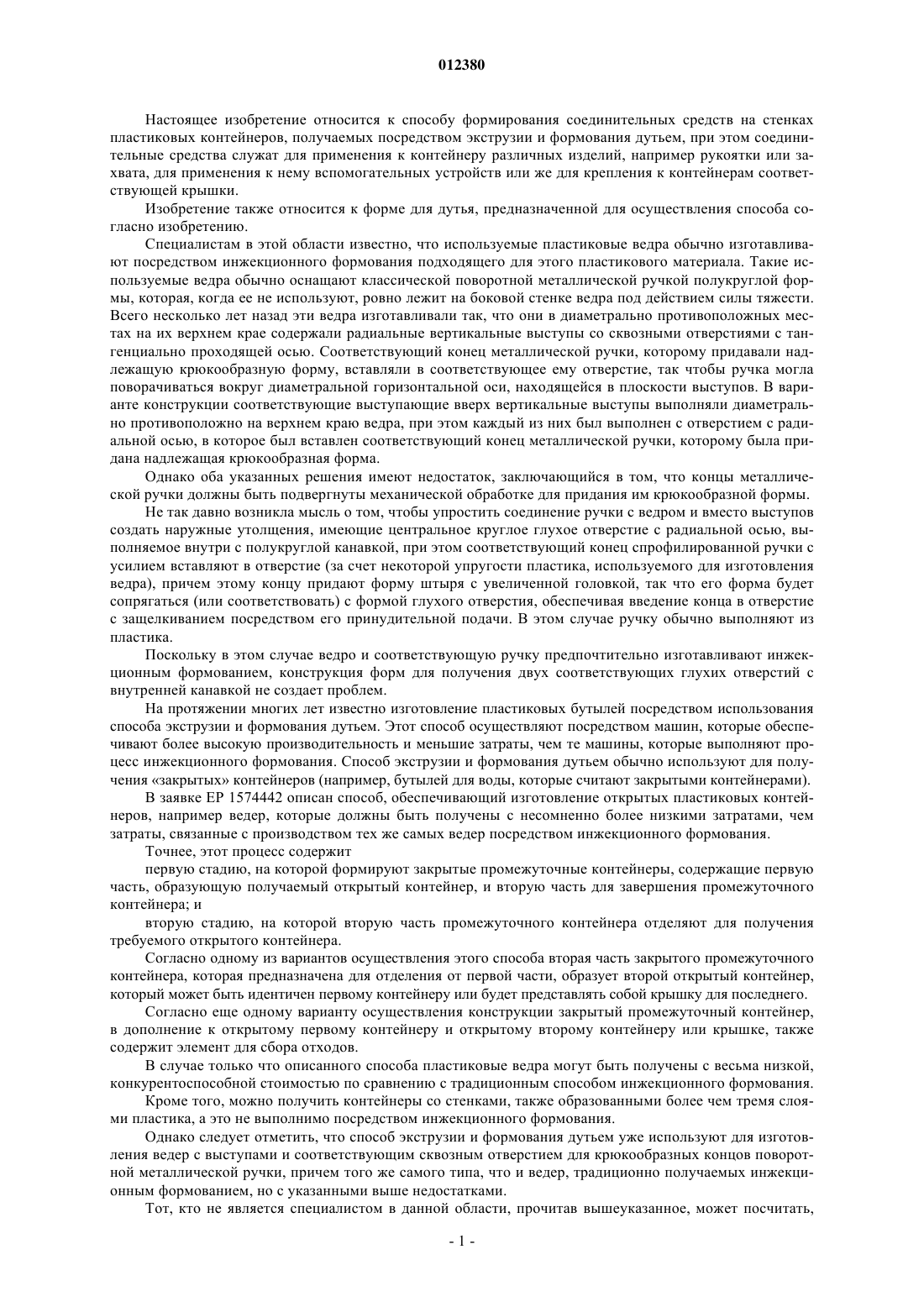

012380 Настоящее изобретение относится к способу формирования соединительных средств на стенках пластиковых контейнеров, получаемых посредством экструзии и формования дутьем, при этом соединительные средства служат для применения к контейнеру различных изделий, например рукоятки или захвата, для применения к нему вспомогательных устройств или же для крепления к контейнерам соответствующей крышки. Изобретение также относится к форме для дутья, предназначенной для осуществления способа согласно изобретению. Специалистам в этой области известно, что используемые пластиковые ведра обычно изготавливают посредством инжекционного формования подходящего для этого пластикового материала. Такие используемые ведра обычно оснащают классической поворотной металлической ручкой полукруглой формы, которая, когда ее не используют, ровно лежит на боковой стенке ведра под действием силы тяжести. Всего несколько лет назад эти ведра изготавливали так, что они в диаметрально противоположных местах на их верхнем крае содержали радиальные вертикальные выступы со сквозными отверстиями с тангенциально проходящей осью. Соответствующий конец металлической ручки, которому придавали надлежащую крюкообразную форму, вставляли в соответствующее ему отверстие, так чтобы ручка могла поворачиваться вокруг диаметральной горизонтальной оси, находящейся в плоскости выступов. В варианте конструкции соответствующие выступающие вверх вертикальные выступы выполняли диаметрально противоположно на верхнем краю ведра, при этом каждый из них был выполнен с отверстием с радиальной осью, в которое был вставлен соответствующий конец металлической ручки, которому была придана надлежащая крюкообразная форма. Однако оба указанных решения имеют недостаток, заключающийся в том, что концы металлической ручки должны быть подвергнуты механической обработке для придания им крюкообразной формы. Не так давно возникла мысль о том, чтобы упростить соединение ручки с ведром и вместо выступов создать наружные утолщения, имеющие центральное круглое глухое отверстие с радиальной осью, выполняемое внутри с полукруглой канавкой, при этом соответствующий конец спрофилированной ручки с усилием вставляют в отверстие (за счет некоторой упругости пластика, используемого для изготовления ведра), причем этому концу придают форму штыря с увеличенной головкой, так что его форма будет сопрягаться (или соответствовать) с формой глухого отверстия, обеспечивая введение конца в отверстие с защелкиванием посредством его принудительной подачи. В этом случае ручку обычно выполняют из пластика. Поскольку в этом случае ведро и соответствующую ручку предпочтительно изготавливают инжекционным формованием, конструкция форм для получения двух соответствующих глухих отверстий с внутренней канавкой не создает проблем. На протяжении многих лет известно изготовление пластиковых бутылей посредством использования способа экструзии и формования дутьем. Этот способ осуществляют посредством машин, которые обеспечивают более высокую производительность и меньшие затраты, чем те машины, которые выполняют процесс инжекционного формования. Способ экструзии и формования дутьем обычно используют для получения закрытых контейнеров (например, бутылей для воды, которые считают закрытыми контейнерами). В заявке ЕР 1574442 описан способ, обеспечивающий изготовление открытых пластиковых контейнеров, например ведер, которые должны быть получены с несомненно более низкими затратами, чем затраты, связанные с производством тех же самых ведер посредством инжекционного формования. Точнее, этот процесс содержит первую стадию, на которой формируют закрытые промежуточные контейнеры, содержащие первую часть, образующую получаемый открытый контейнер, и вторую часть для завершения промежуточного контейнера; и вторую стадию, на которой вторую часть промежуточного контейнера отделяют для получения требуемого открытого контейнера. Согласно одному из вариантов осуществления этого способа вторая часть закрытого промежуточного контейнера, которая предназначена для отделения от первой части, образует второй открытый контейнер,который может быть идентичен первому контейнеру или будет представлять собой крышку для последнего. Согласно еще одному варианту осуществления конструкции закрытый промежуточный контейнер,в дополнение к открытому первому контейнеру и открытому второму контейнеру или крышке, также содержит элемент для сбора отходов. В случае только что описанного способа пластиковые ведра могут быть получены с весьма низкой,конкурентоспособной стоимостью по сравнению с традиционным способом инжекционного формования. Кроме того, можно получить контейнеры со стенками, также образованными более чем тремя слоями пластика, а это не выполнимо посредством инжекционного формования. Однако следует отметить, что способ экструзии и формования дутьем уже используют для изготовления ведер с выступами и соответствующим сквозным отверстием для крюкообразных концов поворотной металлической ручки, причем того же самого типа, что и ведер, традиционно получаемых инжекционным формованием, но с указанными выше недостатками. Тот, кто не является специалистом в данной области, прочитав вышеуказанное, может посчитать,-1 012380 что решение также заключается в поиске того, чтобы создать для ведер, получаемых посредством экструзии и формования дутьем, не выступы, а круглые глухие отверстия с радиальными осями, обеспеченные поднутрением, в которые должен быть вставлен соответствующий сопрягающийся конец ручки(предпочтительно из пластика) ведра. Однако широко распространенное мнение специалистов в данной области состоит в том, что экструзия и формование дутьем не могут быть использованы для создания глухих отверстий с поднутрением в стенках самих контейнеров, получаемых посредством экструзии и формования дутьем. Поэтому такие способы отвергают с самого начала, если они предложены для такого решения, которое, по существу, вытекает из опыта работы авторов данной заявки на патент. Следовательно, целью настоящего изобретения является создание способа простого и экономичного формирования соединительных средств на стенках пластиковых контейнеров, получаемых способом экструзии и формования дутьем, при этом соединительные средства предназначены для взаимодействия с ответными средствами, которые обеспечивают возможность применения к контейнеру разнообразных изделий, например поворотной или неповоротной ручки, либо захвата или вспомогательных устройств,или таких средств, которые обеспечивают возможность использования крышки, применяемой для контейнера и/или фиксируемой на нем в определенном положении. Другой целью является создание формы для использования в машине, осуществляющей экструзию и формование дутьем, которая обеспечивает получение контейнеров, имеющих на их стенках упомянутые соединительные средства. Посредством выполнения работы, расходящейся с мнением экспертов в данной области, авторы настоящего изобретения, пойдя на собственные затраты, провели испытания, которые (к удивлению экспертов в этой области) продемонстрировали, что в отношении считающегося невозможным формирования отверстий с круглой канавкой в стенках контейнера, получаемого посредством экструзии и формования дутьем, авторы просто противостояли классическому техническому предубеждению, которое было настолько же укоренившимся, насколько и ложным. При этом, посредством использования описанного выше способа согласно документу ЕР 1574442 и обеспечения в форме для дутья радиального штыря, обращенного внутрь и имеющего на его свободном конце увеличенную головку, так чтобы сформировать в стенке получаемого ведра соответствующее глухое отверстие, выполненное с поднутрением, очертание которого воспроизводит очертание штыря с головкой (который, между прочим, будет иметь, фактически,ту же самую форму, что и конец ручки, обеспечиваемой для ведра), было установлено, что этот штырь может быть без проблем удален из глухого отверстия, когда форма открыта. Это может быть объяснено тем, что, когда форма открыта (что выполняют как можно быстрее после формования дутьем для достижения по возможности наивысшей производительности), пластик контейнера имеет температуру, которая с определенной легкостью допускает возможность его упругой деформации и, следовательно, возможность извлечения штыря без того, что ведро (в частности, та его часть, в которой выполнено глухое отверстие с поднутрением), а в более общем смысле полученный контейнер, будет повреждено или будет иметь остаточную деформацию. Следовательно, вышеупомянутая первая цель будет достигнута посредством способа согласно настоящему изобретению, который обеспечивает экструзию и формование дутьем, характеризующегося тем, что при формовании дутьем используют форму, имеющую внутри в каждом месте, соответствующем месту, в котором соединительные средства должны быть обеспечены на контейнере, штырь с увеличенной головкой, проходящий перпендикулярно внутренней стенке формы, которая обеспечивает глухое отверстие с поднутрением, форма которого соответствует форме штыря, получаемое в контейнере, при этом обеспечивается принудительное введение в глухое отверстие штыря с соответствующей формой,соединенного непосредственно или опосредованно с изделиями или с крышкой, чтобы с усилием вставлять его в глухое отверстие. Вышеупомянутая вторая цель достигнута посредством формы согласно настоящему изобретению,характеризующейся тем, что внутри нее в каждом месте, соответствующем месту, в котором должны быть обеспечены соединительные средства, имеется штырь с увеличенной головкой, проходящий перпендикулярно стенке формы. Изобретение будет более понятно из последующего описания одного из вариантов осуществления формы и соответствующего способа, приведенных в качестве примера согласно изобретению. В описании сделаны ссылки на прилагаемые чертежи, на которых фиг. 1 - осевое сечение части пластикового контейнера, получаемого посредством экструзии и формования дутьем, причем эта часть все еще заключена в форму для дутья и является той частью, в которой создают соединительные средства; фиг. 2 - часть контейнера, которая показана на фиг. 1, после ее извлечения из формы; фиг. 3 - вид сбоку одного из двух концов поворотной ручки, которая может быть применена к контейнеру, обеспеченному соединительными средствами, которые показаны на фиг. 2; фиг. 4 - осевое вертикальное сечение ведра, оснащенного поворотной ручкой, которую крепят с помощью соединительных средств согласно фиг. 2; фиг. 5 и 6 - иллюстрации того, как пластиковая банка и бутыль могут быть обеспечены соединительными средствами, полученными способом согласно изобретению, в частности, с возможностью по-2 012380 лучения средств, предназначенных для использования на банке или бутыли для предотвращения потери соответствующей крышки или пробки, когда они удалены; и фиг. 7 - открытый цилиндрический контейнер, полученный посредством экструзии и формования дутьем, обеспеченный крышкой и соединительными средствами, полученными способом согласно настоящему изобретению, при этом соединительные средства обеспечивают крепление крышки к контейнеру с помощью соответствующих изгибаемых ушек, выполненных со штырем для установки с защелкиванием в соответствующие соединительные средства. Основываясь на том, что получаемый контейнер должен быть изготовлен способом экструзии и формования дутьем, так чтобы создавать открытые контейнеры (например, ведро 10 согласно фиг. 4),обычно может быть использован уже описанный способ согласно документу ЕР 1574442. Штырь 18 с увеличенной головкой 20 крепят к используемой форме 14 для дутья (см. фиг. 1) в месте внутри нее, соответствующем тому месту, в котором соединительные средства (указанные на чертежах позицией 16) находятся на контейнере 10, так чтобы он проходил перпендикулярно стенке формы 14. Для крепления штыря 18 к форме 14 последняя может быть обеспечена резьбовым отверстием, в которое ввинчивают хвостовик штыря 18, частично выполненный с резьбовой нарезкой. После проведения стадии формования дутьем способа изготовления контейнера 10 последний принимает свою окончательную форму в результате того, что используют пластик (например, полиэтилен, полипропилен или поликарбонат), который находится в текучем состоянии и полностью прилипает к стенкам формы 14 и, следовательно, к штырю 18 (см. фиг. 1). Результат заключается в том, что, когда форму 14 открывают для извлечения из нее полученной детали 10 после обычного времени ожидания и заключения о том, что стадия формования дутьем прошла, стенка детали 10 будет содержать соединительные средства 16, состоящие, главным образом, из глухого отверстия 22, выполненного с поднутрением 23 (см. фиг. 2). Форма отверстия 22,несомненно, является такой же, что и форма штыря 18. Соединительные средства 16 могут взаимодействовать с ответными средствами 24, которые представляют собой просто штырь, практически, имеющий ту же самую форму и те же самые размеры, что и штырь 18. Эти ответные средства обеспечены, например, на каждом из двух концов поворотной ручки 12 для ведра 10 (см. фиг. 3 и 4). Ручку 12 обычно изготавливают из пластика, а поскольку вследствие этого она обладает определенной гибкостью, а также благодаря гибкости пластика, формирующего ведро 10,ручка 12 может быть прикреплена к последнему путем простого принудительного захождения каждого из двух концевых штырей 24 в соответствующие соединительные средства 16, чтобы обеспечить состояние, показанное на фиг. 4. Как уже было указано, использование соединительных средств 16 не ограничено возможностью крепления к ведру или к другому контейнеру (например, к банке) поворотной ручки, так что могут иметь место другие случаи их применения и, в общем, они могут быть использованы для соединения других изделий с сосудом, полученным посредством способа экструзии и формования дутьем, и в частности для соединения пробки с сосудом (соответственно, 10 А и 10 В) или для соединения крышки с сосудом (например, колпачка 26 А банки 10 А на фиг. 5 или пробки 26 В бутыли 10 В на фиг. 6) посредством гибкого шнура (соответственно, 28 А и 28 В). Как показано, один конец шнура 28 А, 28 В каким-либо способом подсоединен к колпачку 26 А или к пробке 26 В, в то время как другой конец подсоединен к штырю того же самого типа, что и штырь 24 согласно фиг. 3, который может быть с усилием вставлен в соответствующее глухое отверстие 22 соединительных средств 16 (см. фиг. 2). Когда колпачок 26 А или пробка 26 В удалены с соответствующего контейнера 10 А или 10 В, отсутствует опасность их утери, поскольку их соединяют с контейнером посредством шнура 28 А или 28 В. Другое применение соединительных средств 16 обеспечивает возможность блокирования колпачка или пробки контейнера в определенном положении. В частности, в случае цилиндрического контейнера 10 С согласно фиг. 7, который обеспечен крышкой 26 С, последняя имеет два изгибаемых диаметрально противоположных периферийных ушка 28 С, к свободному концу которых крепят соответствующий штырь того же самого типа, что и штырь 24 согласно фиг. 3. Последний может быть с силой вставлен в соответствующие соединительные средства 16, обеспеченные описанным выше способом в соответствующих местах в боковой поверхности контейнера 10 С для фиксации крышки 26 С на контейнере 10 С. Крышка может быть освобождена посредством обратной операции. Количество ушек 28 С также может быть отличным от количества, показанного на фиг. 7 (например,их может быть три или четыре), при этом одно или более из них действует в качестве шарнира для крышки. Ушки также могут быть использованы для фиксации крышек в определенном положении применительно к сосудам формы, отличной от формы согласно фиг. 7 (например, цилиндрической, но с эллиптическим основанием, либо призматической формы с многоугольником в качестве основания). Еще один случай применения соединительных средств заключается в возможности установки пластиковой таблички или этикетки, которая уже несет на себе или может нести на себе репродукции (например, выполненные посредством шелкотрафаретной печати) различных рисунков и/или надписей (например, указывающих содержащийся продукт или опасные ситуации, возникающие вследствие содержащегося продукта, либо наименование изготовителя, и/или дату, и/или характеристики, касающиеся содержащегося продукта), а также в возможности оснащения контейнера или крышки, если они получе-3 012380 ны способом, описанным в документе ЕР 1574442, ручками из различных материалов (например, из пластика или металла), при условии, что они содержат по меньшей мере один штырь того же самого типа,что и штырь 24 согласно фиг. 3, который может быть вставлен в соответствующее глухое отверстие 22,выполненное в соответствующем месте в сосуде и/или в его крышке. Дополнительное использование заключается в подсоединении прозрачного пластикового маленького пакета или небольшого контейнера, содержащего, например, подарки, купоны или отдельные части для сосуда, посредством шнура, подобного шнуру 28 А и 28 В согласно фиг. 5 и 6. Приведенные выше примеры, безусловно, не представляют собой все возможные примеры использования соединительных средств, получаемых посредством способа и формы согласно настоящему изобретению, при этом их использование ограничено только возможностью осуществления и фантазией. В более общем толковании, они могут быть с пользой применены во всех случаях, в которых какое-либо изделие должно быть применено к контейнеру, а возможно и к его крышке (если она также получена посредством экструзии и формования дутьем). Также очевидно, что сила, требуемая для введения штыря 24, подсоединяемого к изделию, который должен быть применен к контейнеру или крышке, в соответствующее отверстие 22 с поднутрением, зависит от размеров головки штыря 24. Другими словами, посредством изменения этих размеров, то есть посредством изменения взаимовлияния головки штыря 24 и входной части отверстия 22, сила требуется не только для введения штыря 24 в то место, которое может быть заранее определено, но и для его извлечения (если это предусмотрено). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ формирования соединительных средств (16) на стенках пластиковых контейнеров (10; 10 А; 10 В; 10 С), получаемых посредством экструзии и формования дутьем, при этом соединительные средства (16) служат либо для применения разнообразных изделий (12; 26 А; 28 А; 26 В; 28 В) к контейнеру (10; 10 А; 10 В; 10 С), либо для присоединения к контейнеру (10 С) крышки (26 С; 28 С) и/или ее фиксации на нем, с помощью ответных средств (24), которые выполнены с возможностью сопряжения с соединительными средствами (16) под действием силы, отличающийся тем, что при формовании дутьем используют форму (14), имеющую внутри в каждом месте, соответствующем месту, в котором соединительные средства (16) должны быть обеспечены на контейнере (10; 10 А; 10 В; 10 С), штырь (18) с увеличенной головкой (20), проходящий перпендикулярно внутренней стенке формы (14), которая обеспечивает глухое отверстие (22) с поднутрением (23), форма которого соответствует форме штыря (18), получаемое в контейнере (10; 10 А; 10 В; 10 С), при этом обеспечивают принудительное введение в глухое отверстие (22) штыря (24) с соответствующей формой, соединенного непосредственно или опосредованно с изделиями (12; 26 А; 28 А; 26 В; 28 В) или с крышкой (26 С; 28 С). 2. Форма (14) для машин, выполняющих экструзию и формование дутьем для изготовления пластиковых контейнеров (10; 10 А; 10 В; 10 С), обеспеченных соединительными средствами (16) для применения разнообразных изделий (12; 26 А; 28 А; 26 В; 28 В) к контейнеру (10; 10 А; 10 В; 10 С) или для присоединения крышки (26 С, 28 С) к контейнеру (10 С) и/или ее фиксации на нем, отличающаяся тем, что внутри нее в каждом месте, соответствующем месту, в котором должны быть обеспечены соединительные средства (16), имеется штырь (18) с увеличенной головкой (20), проходящий перпендикулярно внутренней стенке формы (14).
