Картонная упаковка для пищевого продукта

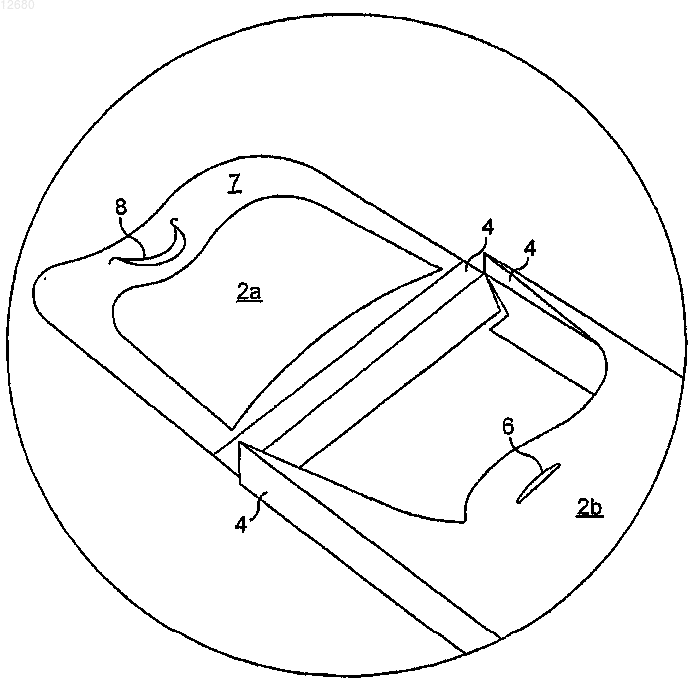

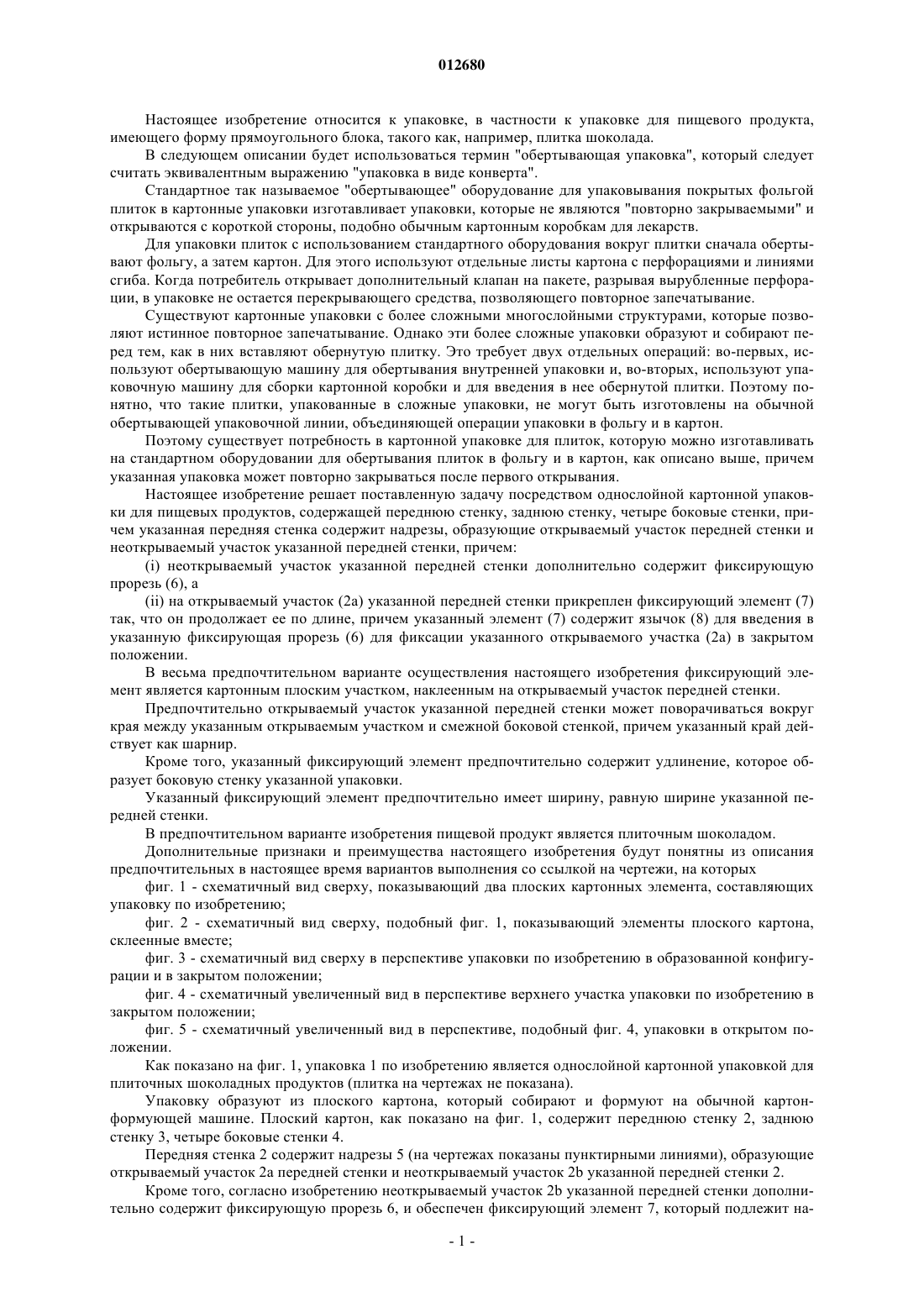

012680 Настоящее изобретение относится к упаковке, в частности к упаковке для пищевого продукта,имеющего форму прямоугольного блока, такого как, например, плитка шоколада. В следующем описании будет использоваться термин "обертывающая упаковка", который следует считать эквивалентным выражению "упаковка в виде конверта". Стандартное так называемое "обертывающее" оборудование для упаковывания покрытых фольгой плиток в картонные упаковки изготавливает упаковки, которые не являются "повторно закрываемыми" и открываются с короткой стороны, подобно обычным картонным коробкам для лекарств. Для упаковки плиток с использованием стандартного оборудования вокруг плитки сначала обертывают фольгу, а затем картон. Для этого используют отдельные листы картона с перфорациями и линиями сгиба. Когда потребитель открывает дополнительный клапан на пакете, разрывая вырубленные перфорации, в упаковке не остается перекрывающего средства, позволяющего повторное запечатывание. Существуют картонные упаковки с более сложными многослойными структурами, которые позволяют истинное повторное запечатывание. Однако эти более сложные упаковки образуют и собирают перед тем, как в них вставляют обернутую плитку. Это требует двух отдельных операций: во-первых, используют обертывающую машину для обертывания внутренней упаковки и, во-вторых, используют упаковочную машину для сборки картонной коробки и для введения в нее обернутой плитки. Поэтому понятно, что такие плитки, упакованные в сложные упаковки, не могут быть изготовлены на обычной обертывающей упаковочной линии, объединяющей операции упаковки в фольгу и в картон. Поэтому существует потребность в картонной упаковке для плиток, которую можно изготавливать на стандартном оборудовании для обертывания плиток в фольгу и в картон, как описано выше, причем указанная упаковка может повторно закрываться после первого открывания. Настоящее изобретение решает поставленную задачу посредством однослойной картонной упаковки для пищевых продуктов, содержащей переднюю стенку, заднюю стенку, четыре боковые стенки, причем указанная передняя стенка содержит надрезы, образующие открываемый участок передней стенки и неоткрываемый участок указанной передней стенки, причем:(i) неоткрываемый участок указанной передней стенки дополнительно содержит фиксирующую прорезь (6), а(ii) на открываемый участок (2 а) указанной передней стенки прикреплен фиксирующий элемент (7) так, что он продолжает ее по длине, причем указанный элемент (7) содержит язычок (8) для введения в указанную фиксирующая прорезь (6) для фиксации указанного открываемого участка (2 а) в закрытом положении. В весьма предпочтительном варианте осуществления настоящего изобретения фиксирующий элемент является картонным плоским участком, наклеенным на открываемый участок передней стенки. Предпочтительно открываемый участок указанной передней стенки может поворачиваться вокруг края между указанным открываемым участком и смежной боковой стенкой, причем указанный край действует как шарнир. Кроме того, указанный фиксирующий элемент предпочтительно содержит удлинение, которое образует боковую стенку указанной упаковки. Указанный фиксирующий элемент предпочтительно имеет ширину, равную ширине указанной передней стенки. В предпочтительном варианте изобретения пищевой продукт является плиточным шоколадом. Дополнительные признаки и преимущества настоящего изобретения будут понятны из описания предпочтительных в настоящее время вариантов выполнения со ссылкой на чертежи, на которых фиг. 1 - схематичный вид сверху, показывающий два плоских картонных элемента, составляющих упаковку по изобретению; фиг. 2 - схематичный вид сверху, подобный фиг. 1, показывающий элементы плоского картона,склеенные вместе; фиг. 3 - схематичный вид сверху в перспективе упаковки по изобретению в образованной конфигурации и в закрытом положении; фиг. 4 - схематичный увеличенный вид в перспективе верхнего участка упаковки по изобретению в закрытом положении; фиг. 5 - схематичный увеличенный вид в перспективе, подобный фиг. 4, упаковки в открытом положении. Как показано на фиг. 1, упаковка 1 по изобретению является однослойной картонной упаковкой для плиточных шоколадных продуктов (плитка на чертежах не показана). Упаковку образуют из плоского картона, который собирают и формуют на обычной картонформующей машине. Плоский картон, как показано на фиг. 1, содержит переднюю стенку 2, заднюю стенку 3, четыре боковые стенки 4. Передняя стенка 2 содержит надрезы 5 (на чертежах показаны пунктирными линиями), образующие открываемый участок 2 а передней стенки и неоткрываемый участок 2b указанной передней стенки 2. Кроме того, согласно изобретению неоткрываемый участок 2b указанной передней стенки дополнительно содержит фиксирующую прорезь 6, и обеспечен фиксирующий элемент 7, который подлежит на-1 012680 клеиванию на открываемый участок 2 а указанной передней стенки 2 так, чтобы продолжать ее длину,как показано на фиг. 2. Как показано на фиг. 1 и 2, указанный фиксирующий элемент 7 содержит удлинение, образующее боковую стенку 4, которая является смежной с открываемым участком 2 а передней стенки. Указанный фиксирующий элемент 7 содержит участок 8 язычка, подлежащий вставлению в фиксирующую прорезь 6 передней стенки 2, чтобы обеспечивать возможность фиксации открываемого участка 2 а передней стенки, когда упаковка 1 находится в своем закрытом положении, как показано на фиг. 3 и 4. Как можно видеть на фиг. 2, указанный фиксирующий элемент 7 имеет ширину w, которая равна ширине W передней стенки 2 упаковки. Фиксирующий элемент 7 является картонным плоским участком, который наклеивают на открываемый участок 2 а передней стенки, как показано на фиг. 1 и 2. Как можно видеть на фиг. 5, открываемый участок 2 а передней стенки способен поворачиваться вокруг ребра 9, расположенного между указанным открываемым участком и смежной боковой секцией 4,указанное ребро действует как шарнир. В результате во время первого открывания потребитель поднимает фиксирующий элемент 7 и открываемый участок 2b передней стенки, которые склеены вместе, чтобы открыть упаковку 1. Открываемый участок 2 а отделяется от остальной части передней стенки 2 по надрезам 5, и тогда упаковка оказывается в открытом положении в конфигурации, показанной на фиг. 5. Чтобы повторно закрыть упаковку 1, потребитель поворачивает фиксирующий элемент 7 вокруг ребра 9 и над неоткрываемым участком 2b передней стенки, и затем помещает участок 9 язычка фиксирующего элемента 7 в фиксирующую прорезь 6 неоткрываемого участка 2b передней стенки, как показано на фиг. 4. Процесс помещения плиточного шоколада в упаковку по изобретению описан далее. Основные стадии совершают в следующей последовательности: 1) голые плитки, поступающие с процесса изготовления шоколада в плитках, подают ленточным конвейером в упаковочную машину для первой операции, на которой алюминиевую фольгу, подаваемую с рулона, разрезают на листы и наносят вокруг каждой плитки; 2) после обертывания вокруг плитки фольгу герметично запечатывают с трех сторон (четвертую сторону только сгибают); 3) плитки, обернутые в фольгу, направляют на следующую стадию (вторичное упаковывание в картон); 4) обеспечивают картон в виде заранее нарезанных листов в магазине; 5) каждый картонный лист извлекают захватным приспособлением из магазина и на отдельные области наносят клей горячего расплава для заключительного закрывания; 6) картонный лист обертывают вокруг обернутой в фольгу плитки посредством известной сгибающей системы, а затем склеивают на каждой плитке; 7) вторичную упаковку плитки (то есть в картон) завершают заклеиванием вдоль выходной пластины; 8) плитки выгружают через выходное отверстие механизма (боковыми щетками). Важно отметить, что при использовании двухчастевой картонной упаковки по изобретению, как описано выше, нет необходимости в какой-либо модификации упаковочной машины, от магазина до конечной упаковки. Понятно, что возможны различные изменения и модификации описанных здесь предпочтительных вариантов, очевидные для специалиста в данной области. Такие изменения и модификации могут быть выполнены без выхода из объема прилагаемой формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Однослойная картонная упаковка (1) для пищевых продуктов, содержащая переднюю стенку (2),заднюю стенку (3), четыре боковые стенки (4), причем указанная передняя стенка содержит надрезы (5),образующие открываемый участок (2 а) передней стенки и неоткрываемый участок (2b) указанной передней стенки, отличающаяся тем, что:(i) неоткрываемый участок указанной передней стенки дополнительно содержит фиксирующую прорезь (6), а(ii) на открываемый участок (2 а) указанной передней стенки прикреплен фиксирующий элемент (7) так, что он продолжает ее по длине, причем указанный элемент (7) содержит язычок (8) для введения в указанную фиксирующая прорезь (6) для фиксации указанного открываемого участка (2 а) в закрытом положении. 2. Упаковка (1) по п.1, в которой указанный фиксирующий элемент (7) является картонным плоским участком, наклеенным на открываемый участок (2 а) передней стенки (2). 3. Упаковка (1) по любому предшествующему пункту, в которой открываемый участок (2 а) указанной передней стенки способен поворачиваться вокруг края (9) между указанным открываемым участком(2 а) и смежной боковой стенкой (4), причем указанный край (9) действует как шарнир. 4. Упаковка (1) по любому предшествующему пункту, в которой указанный фиксирующий элемент(7) содержит удлинение, которое образует боковую стенку (4) указанной упаковки (1). 5. Упаковка (1) по любому предшествующему пункту, в которой указанный фиксирующий элемент(7) имеет ширину w, равную ширине W указанной передней стенки (2). 6. Упаковка (1) по любому предшествующему пункту, в которой указанный пищевой продукт является плиточным шоколадом.
