Сосковая резинка с ударопоглощающими свойствами

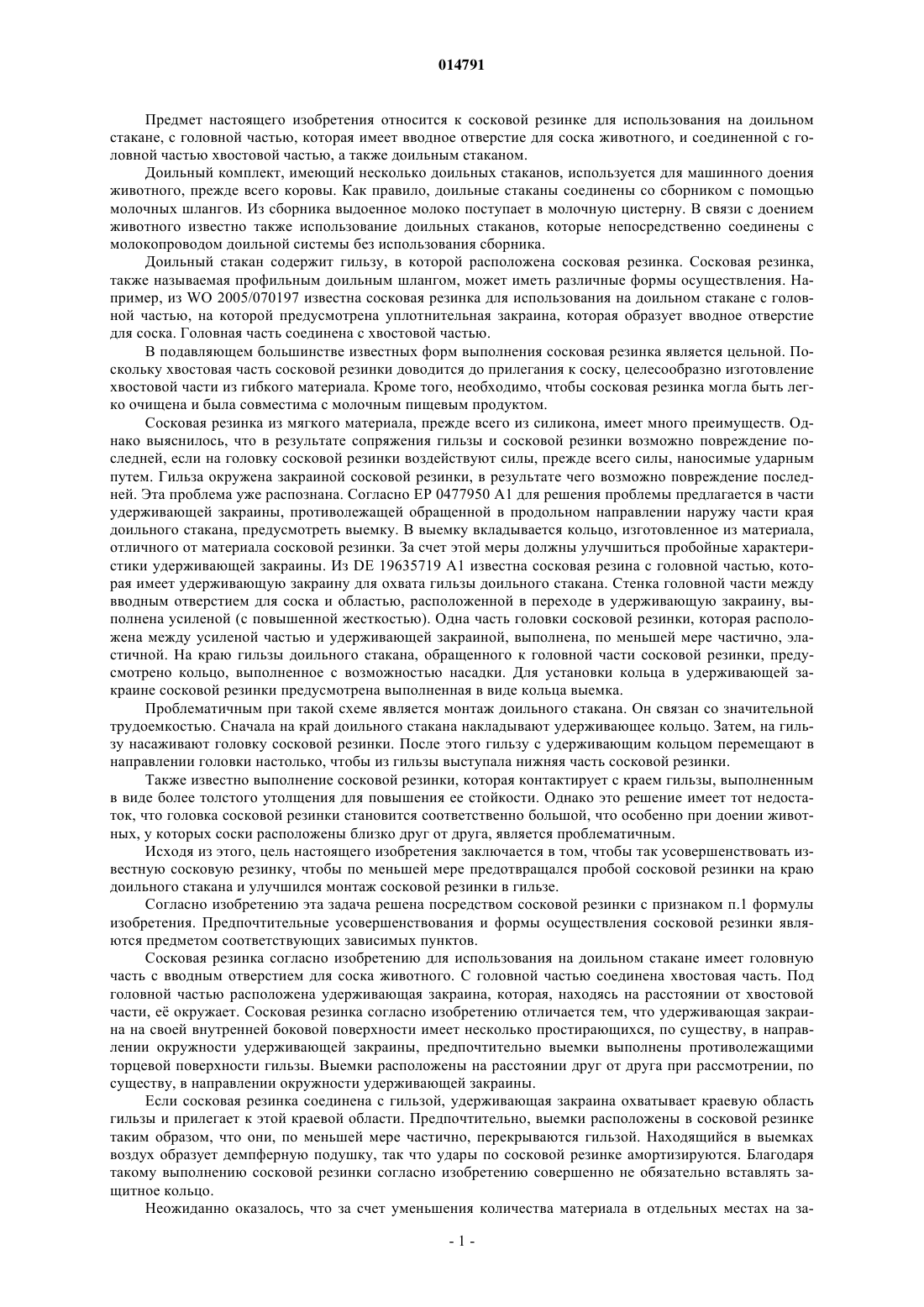

(71)(73) Заявитель и патентовладелец: ГЕА ФАРМ ТЕКНОЛОДЖИЗ ГМБХ (DE) Изобретение относится к сосковой резинке для использования на доильном стакане, который имеет головную часть с вводным отверстием для соска животного. С головной частью соединена хвостовая часть. Под головной частью расположена удерживающая закраина, которая окружает хвостовую часть, находясь на расстоянии от нее. Сосковая резинка согласно изобретению отличается тем, что удерживающая закраина в своей внутренней боковой поверхности имеет по меньшей мере одну выемку, простирающуюся, по существу, в направлении окружности удерживающей закраины, предпочтительно выемки выполнены противолежащими торцевой поверхности гильзы. 014791 Предмет настоящего изобретения относится к сосковой резинке для использования на доильном стакане, с головной частью, которая имеет вводное отверстие для соска животного, и соединенной с головной частью хвостовой частью, а также доильным стаканом. Доильный комплект, имеющий несколько доильных стаканов, используется для машинного доения животного, прежде всего коровы. Как правило, доильные стаканы соединены со сборником с помощью молочных шлангов. Из сборника выдоенное молоко поступает в молочную цистерну. В связи с доением животного известно также использование доильных стаканов, которые непосредственно соединены с молокопроводом доильной системы без использования сборника. Доильный стакан содержит гильзу, в которой расположена сосковая резинка. Сосковая резинка,также называемая профильным доильным шлангом, может иметь различные формы осуществления. Например, из WO 2005/070197 известна сосковая резинка для использования на доильном стакане с головной частью, на которой предусмотрена уплотнительная закраина, которая образует вводное отверстие для соска. Головная часть соединена с хвостовой частью. В подавляющем большинстве известных форм выполнения сосковая резинка является цельной. Поскольку хвостовая часть сосковой резинки доводится до прилегания к соску, целесообразно изготовление хвостовой части из гибкого материала. Кроме того, необходимо, чтобы сосковая резинка могла быть легко очищена и была совместима с молочным пищевым продуктом. Сосковая резинка из мягкого материала, прежде всего из силикона, имеет много преимуществ. Однако выяснилось, что в результате сопряжения гильзы и сосковой резинки возможно повреждение последней, если на головку сосковой резинки воздействуют силы, прежде всего силы, наносимые ударным путем. Гильза окружена закраиной сосковой резинки, в результате чего возможно повреждение последней. Эта проблема уже распознана. Согласно ЕР 0477950 А 1 для решения проблемы предлагается в части удерживающей закраины, противолежащей обращенной в продольном направлении наружу части края доильного стакана, предусмотреть выемку. В выемку вкладывается кольцо, изготовленное из материала,отличного от материала сосковой резинки. За счет этой меры должны улучшиться пробойные характеристики удерживающей закраины. Из DE 19635719 А 1 известна сосковая резина с головной частью, которая имеет удерживающую закраину для охвата гильзы доильного стакана. Стенка головной части между вводным отверстием для соска и областью, расположенной в переходе в удерживающую закраину, выполнена усиленой (с повышенной жесткостью). Одна часть головки сосковой резинки, которая расположена между усиленой частью и удерживающей закраиной, выполнена, по меньшей мере частично, эластичной. На краю гильзы доильного стакана, обращенного к головной части сосковой резинки, предусмотрено кольцо, выполненное с возможностью насадки. Для установки кольца в удерживающей закраине сосковой резинки предусмотрена выполненная в виде кольца выемка. Проблематичным при такой схеме является монтаж доильного стакана. Он связан со значительной трудоемкостью. Сначала на край доильного стакана накладывают удерживающее кольцо. Затем, на гильзу насаживают головку сосковой резинки. После этого гильзу с удерживающим кольцом перемещают в направлении головки настолько, чтобы из гильзы выступала нижняя часть сосковой резинки. Также известно выполнение сосковой резинки, которая контактирует с краем гильзы, выполненным в виде более толстого утолщения для повышения ее стойкости. Однако это решение имеет тот недостаток, что головка сосковой резинки становится соответственно большой, что особенно при доении животных, у которых соски расположены близко друг от друга, является проблематичным. Исходя из этого, цель настоящего изобретения заключается в том, чтобы так усовершенствовать известную сосковую резинку, чтобы по меньшей мере предотвращался пробой сосковой резинки на краю доильного стакана и улучшился монтаж сосковой резинки в гильзе. Согласно изобретению эта задача решена посредством сосковой резинки с признаком п.1 формулы изобретения. Предпочтительные усовершенствования и формы осуществления сосковой резинки являются предметом соответствующих зависимых пунктов. Сосковая резинка согласно изобретению для использования на доильном стакане имеет головную часть с вводным отверстием для соска животного. С головной частью соединена хвостовая часть. Под головной частью расположена удерживающая закраина, которая, находясь на расстоянии от хвостовой части, е окружает. Сосковая резинка согласно изобретению отличается тем, что удерживающая закраина на своей внутренней боковой поверхности имеет несколько простирающихся, по существу, в направлении окружности удерживающей закраины, предпочтительно выемки выполнены противолежащими торцевой поверхности гильзы. Выемки расположены на расстоянии друг от друга при рассмотрении, по существу, в направлении окружности удерживающей закраины. Если сосковая резинка соединена с гильзой, удерживающая закраина охватывает краевую область гильзы и прилегает к этой краевой области. Предпочтительно, выемки расположены в сосковой резинке таким образом, что они, по меньшей мере частично, перекрываются гильзой. Находящийся в выемках воздух образует демпферную подушку, так что удары по сосковой резинке амортизируются. Благодаря такому выполнению сосковой резинки согласно изобретению совершенно не обязательно вставлять защитное кольцо. Неожиданно оказалось, что за счет уменьшения количества материала в отдельных местах на за-1 014791 краине можно улучшить пробивные характеристики. Стойкость сосковой резинки к воздействию внешних сил может быть повышена еще больше посредством нескольких выемок, расположенных на расстоянии друг от друга, при рассмотрении, по существу, в направлении окружности удерживающей закраины. За счет наличия нескольких выемок создается возможность предусмотрения нескольких амортизирующих (гасящих) удары областей на сосковой резинке. Кроме того, материал сосковой резинки может расходиться в выемки, если на сосковую резинку,прежде всего на головную часть, действует сила, так что внутренние напряжения сосковой резинки уменьшаются в области, которая еще находится в пределах допустимых напряжений. Для упрощения изготовления сосковой резинки предлагается располагать выемки на одинаковом расстоянии друг от друга. Предпочтительно, сосковая резинка выполняется в виде вращательносимметричной детали. Если предусмотрено несколько выемок, то особенно полезным оказывается то, чтобы выемки были предусмотрены не только в виде распределенных на закраине, по существу, в направлении окружности,но и со смещением относительно друг друга в осевом направлении. За счет этой меры демпфирующее свойство сосковой резинки дополнительно улучшается. При этом особенно предпочтительным является выполнение, при котором предусмотрен первый набор выемок и второй набор выемок. Выемки первого набора и выемки второго набора так смещены относительно друг друга в направлении окружности и осевом направлении, что при рассмотрении в осевом направлении между двумя соседними выемками первого набора предусмотрена по меньшей мере одна выемка второго набора. За счет этого не только улучшаются свойства сосковой резинки относительно амортизации действующих на не сил, но и упрощается изготовление сосковой резинки согласно изобретению. Прежде всего, улучшается возможность конечной формовки сосковой резинки. Также необходимый для изготовления сосковой резинки инструмент может быть сконструирован относительно просто. Выемки могут иметь разную конфигурацию или форму. Предпочтительным является выполнение,при котором выемки постоянно имеют одинаковую конфигурацию. Особенно предпочтительно выполнение сосковой резинки, при котором конфигурация выемок согласована в зависимости от действующих на сосковую резинку сил. В еще одном предпочтительном варианте осуществления сосковой резинки согласно изобретению предлагается увеличение поперечного сечения по меньшей мере одной выемки в направлении головной части. При этом особенно предпочтительно выполнение, в котором поперечное сечение, по существу,является треугольным. Понятие треугольное подразумевается не в строго математическом смысле. Треугольная форма поперечного сечения может переходить и в закругления. Для дополнительного улучшения свойств сосковой резинки предлагается, что удерживающая закраина имеет по меньшей мере одну вкладку. Особенно предпочтительно выполнение, при котором указанная по меньшей мере одна вкладка изготовлена вместе с сосковой резинкой посредством способа двухкомпонентного литья под давлением. Согласно еще одной изобретательской идее предлагается доильный стакан с гильзой и соединенной с гильзой сосковой резинкой. Сосковая резинка имеет головную часть с вводным отверстием для соска животного. С головной частью соединена хвостовая часть. Под головной частью расположена удерживающая закраина, которая охватывает хвостовую часть, находясь на расстоянии от последней. Удерживающая закраина прилегает к определенной области гильзы. На своей внутренней боковой поверхности удерживающая закраина сосковой резинки имеет по меньшей мере одну выемку, проходящую, по существу, в направлении окружности удерживающей закраины. Особо предпочтительным является доильный стакан, при котором сосковая резинка выполнена по меньшей мере по одному из пп.2-8 формулы изобретения. Изобретение имеет и другие многочисленные преимущества. Сосковая резинка может быть изготовлена из силикона. Также имеется возможность выполнения сосковой резинки из других эластичных материалов. Дополнительные преимущества и детали изобретения поясняются на представленных на чертежах примерах осуществления, при этом предмет изобретения не ограничивается этими примерами его осуществления. На чертежах показано фиг. 1 - в разрезе, первый пример осуществления изобретения,фиг. 2 - схематично, развертка удерживающей закраины,фиг. 3 - удерживающая закраина в перспективе,фиг. 4 - схематично, второй пример осуществления сосковой резинки в разрезе,фиг. 5 - третий пример осуществления сосковой резинки в разрезе,фиг. 6 - изображение в разрезе четвертого варианта осуществления сосковой резинки,фиг. 7 - изображение в разрезе пятого варианта осуществления сосковой резинки,фиг. 8 - в разрезе, сосковая резинка с гильзой,фиг. 9 - еще один пример осуществления сосковой резинки в разрезе. На фиг. 1 схематично показана сосковая резинка 1 для использования на доильном стакане. Соско-2 014791 вая резинка 1 имеет головную часть 2. Головная часть 2 имеет вводное отверстие 3 для соска животного. Головная часть 2 изображена схематично. Конфигурация и выполнение головной части может быть различным. К головной части 2 примыкает хвостовая часть 4. Под головной частью 2 предусмотрена удерживающая закраина 5. Удерживающая закраина 5 окружает хвостовую часть 4. Между хвостовой частью 4 и удерживающей закраиной 5 предусмотрена гильза 6. Удерживающая закраина 5 прилегает к внешней боковой поверхности гильзы 6 и, по меньшей мере, частично закрепляет сосковую резинку на гильзе. В показанном примере осуществления сосковая резинка имеет выемки 7. Выемки 7 проходят частично в направлении окружности удерживающей закраины 5. Они выполнены противолежащими торцевой поверхности 8 гильзы 6. Предпочтительно торцевая поверхность 8 гильзы прилегает к участкам, расположенным между выемками 7. На фиг. 2 схематично показана развертка удерживающей закраины, прежде всего того участка, на котором торцевая поверхность 8 гильзы 6 прилегает к сосковой резинке. Предусмотрены выемки 7, которые распределены по воображаемой окружности. Выемки 7 выполнены на одинаковом расстоянии друг от друга. Они образуют первый набор выемок. На фиг. 2 также показаны выемки 9. Выемки 9 расположены на одинаковом расстоянии друг от друга. Они образуют второй набор выемок. Выемки первого набора и выемки второго набора смещены по отношению друг к другу в направлении окружности таким образом, что между двумя соседними выемками 7 первого набора предусмотрена по меньшей мере одна выемка 9 второго набора. Выемки первого набора и выемки второго набора могут быть смещены и в осевом направлении. Существует возможность частичного наложения выемок 7, 9. Такая конфигурация сосковой резинки изображена на фиг. 3, при этом на фиг. 3 представлен контур выемок 7, 9. Выемки 7, 9 выполнены попеременно, они частично налагаются друг на друга. Они имеют поперечное сечение, которое расширяется в осевом направлении, в направлении головной части 2. При этом предпочтительной является конфигурация, в которой выемки переходят в закругленную область 10. Выемки могут иметь и другие формы или конфигурации. Совершенно не обязательно, чтобы все выемки имели одинаковую форму. Существует возможность предусмотрения групп выемок разной формы и конфигурации. Кроме того, существует возможность осуществления выемок, при котором они простираются вплоть до смежного с торцевой поверхностью 8 участка гильзы 6. Могут быть также предусмотрены выемки, которые выполнены противолежащими концевому участку гильзы 6. На фиг. 4-9 показаны другие формы осуществления сосковой резинки. Для лучшей обзорности, в этих формах осуществления сосковой резинки выемки не показаны. Однако существует также возможность изготовления показанных на фиг. 4-9 сосковых резинок и без выемок. Эти формы осуществления сосковых резинок без выемок, при их отдельном рассмотрении, могут быть также существенными для изобретения. На фиг. 4 показана сосковая резинка 11 с головной частью 12 и хвостовой частью 13. Хвостовая часть 13 окружена удерживающей закраиной 14, которая выполнена под головной частью 12. Из изображения видно, что на внешней боковой поверхности удерживающей закраины, и там, прежде всего, в плечевой области, предусмотрен эластичный слой 15, который выполнен так, что он демпфирует силовые воздействия на сосковую резинку. Альтернативно или дополнительно может быть предусмотрен слой 16 во внутренней области удерживающей закраины 14. Слой 15 или 16 может быть изготовлен вместе с сосковой резинкой посредством способа двухкомпонентного литья под давлением. На фиг. 5 показан еще один вариант сосковой резинки. Сосковая резинка имеет обычную конструкцию с головной частью 12, хвостовой частью 13 и удерживающей закраиной 14. Из изображения на фиг. 5 видно, что, прежде всего, в плечевой области удерживающей закраины 14 предусмотрен еще один слой 17. Слой 17 может, например, быть выполнен в виде пленки, которая вкладывается в форму. Существует также возможность выполнения слоя 17 в виде кольца. Существует также возможность предусмотрения только лишь слоя 17. Слой 17 может быть изготовлен вместе с сосковой резинкой посредством способа двухкомпонентного литья под давлением. На фиг. 6 показан еще один пример осуществления сосковой резинки с головной частью 2, хвостовой частью 13 и удерживающей закраиной 14. Удерживающая закраина 14 имеет участки 17, 18, которые выполнены амортизирующими (гасящими) удары. Эти участки могут состоять из материала, который предпочтительно мягче, чем материал сосковой резинки. Прежде всего, эти участки должны быть выполнены таким образом, чтобы они имели улучшенные пробойные характеристики в том смысле, что при возникновении сил не должно происходить повреждения сосковой резинки в области торцевой поверхности гильзы и сосковой резинки. Эти участки или отдельные участки могут быть также изготовлены из пены. На фиг. 7 и 8 представлены еще два примера осуществления сосковой резинки. Сосковые резинки имеют головную часть 12 и соединенную с головной частью 12 хвостовую часть. Хвостовая часть 13 окружена удерживающей закраиной 14. Между хвостовой частью 13 и удерживающей закраиной 14 предусмотрена гильза 19. Торцевая поверхность 8 гильзы 19, по меньшей мере частично, покрыта профилем,прежде всего профильным шнуром 20. Профиль, прежде всего, изготовленный из резины, образует амортизирующий элемент. Профиль может быть покрыт полиуретаном или другим синтетическим материа-3 014791 лом. Существует также возможность наличия в профиле полых камер, которые наполнены какой-либо средой, прежде всего, воздухом. Вместо профиля 20 или дополнительно к профилю 20 существует также возможность такого осуществления торцевой поверхности 8 посредством отбортовки, при котором предотвращаются контактные напряжения между сосковой резинкой и гильзой. В представленном на фиг. 8 примере осуществления между сосковой резинкой и торцевой поверхностью 8 гильзы 19 расположено внутреннее кольцо 21. Торцевая поверхность 8 гильзы 19 перекрывается внутренним кольцом 21. Оно прилегает к торцевой поверхности. Внутреннее кольцо выполнено таким образом, что оно может расходиться как в радиальном направлении, так и в осевом направлении сосковой резинки, если извне, прежде всего, на удерживающую закраину 14, воздействуют силы. Внутреннее кольцо может быть вложено в инструмент в качестве вставной детали перед впрыском силикона. Оно может быть выполнено в виде двухкомпонентной детали. При необходимости, внутреннее кольцо может представлять собой резинометаллическое соединение с привулканизированной отбортовкой. На фиг. 9 показана сосковая резинка 11 с головной частью 12. К головной части 12 примыкает хвостовая часть 13. Хвостовая часть 13 окружена удерживающей закраиной 14. В области между удерживающей закраиной 14 и хвостовой частью 13 предусмотрена выемка 22, которая проходит в периметрическом направлении удерживающей закраины 14. Выемка 22 частично ограничена язычком 23. Язычок 23 выполнен таким образом, что при соединении сосковой резинки с гильзой он доходит до примыкания к концевой области гильзы 19. Сосковая резинка опирается на торцевую поверхность 8 гильзы. Выемка 22 образует воздушную подушку, которая амортизирует удары, например, при соударении агрегата с полом. Выемка 22 выполнена таким образом, что контактное напряжение, по существу, не превышает значений, которые являются критическими для материала резинки. Благодаря сосковой резинке согласно изобретению и доильному стакану согласно изобретению, по существу, предотвращается повреждение сосковой резинки в результате ударов, поведения коровы, сваливания доильного аппарата или тому подобного. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сосковая резинка (1) для использования на доильном стакане с головной частью (2) с вводным отверстием (3) для соска животного, соединенной с головной частью (2) хвостовой частью (4) и расположенной под головной частью (2) удерживающей закраиной (5), которая окружает хвостовую часть (4),находясь на расстоянии от нее, отличающаяся тем, что удерживающая закраина (5) в своей внутренней боковой поверхности имеет несколько простирающихся, по существу, в направлении окружности удерживающей закраины (5) выемок (7), которые расположены на расстоянии друг от друга при рассмотрении, по существу, в направлении окружности удерживающей закраины (5). 2. Сосковая резинка по п.1, отличающаяся тем, что выемки (7, 9) выполнены, по существу, на одинаковом расстоянии друг от друга. 3. Сосковая резинка по п.1 или 2, отличающаяся тем, что выемки (7, 9) расположены, по существу,в осевом направлении сосковой резинки (1) на расстоянии друг от друга. 4. Сосковая резинка по п.3, отличающаяся первым набором выемок (7) и вторым набором выемок(9), при этом выемки (7) первого набора и выемки (9) второго набора смещены, по существу, в направлении окружности и в осевом направлении таким образом, что при рассмотрении в осевом направлении,между двумя соседними выемками (7) первого набора предусмотрена по меньшей мере одна выемка (9) второго набора. 5. Сосковая резинка по меньшей мере по одному из предыдущих пп.1-4, отличающаяся тем, что поперечное сечение по меньшей мере одной выемки (7, 9) увеличивается к головной части (2). 6. Сосковая резинка по п.5, отличающаяся тем, что поперечное сечение имеет, по существу, треугольную форму. 7. Сосковая резинка по меньшей мере по одному из предыдущих пп.1-6, отличающаяся тем, что удерживающая закраина (5) имеет по меньшей мере одну вставку. 8. Сосковая резинка по п.7, отличающаяся тем, что она сама и по меньшей мере одна вставка изготовлены способом двухкомпонентного литья под давлением. 9. Доильный стакан с гильзой (6) и соединенной с гильзой (6) сосковой резинкой (1), имеющей головную часть (2) с вводным отверстием (3) для соска животного, соединенную с головной частью (2) хвостовую часть (4) и расположенную под головной частью (2) удерживающую закраину (5), которая окружает хвостовую часть (4), находясь на расстоянии от нее, при этом удерживающая закраина (5) окружает один участок гильзы (6), отличающийся тем, что удерживающая закраина (5) в своей внутренней боковой поверхности имеет несколько простирающихся, по существу, в направлении окружности удерживающей закраины (5) выемок (7), которые расположены на расстоянии друг от друга при рассмотрении, по существу, в направлении окружности удерживающей закраины (5). 10. Доильный стакан по п.9, отличающийся тем, что сосковая резинка (1) выполнена по меньшей мере по одному из предыдущих пп.2-8.
