Скрипка с подбородником

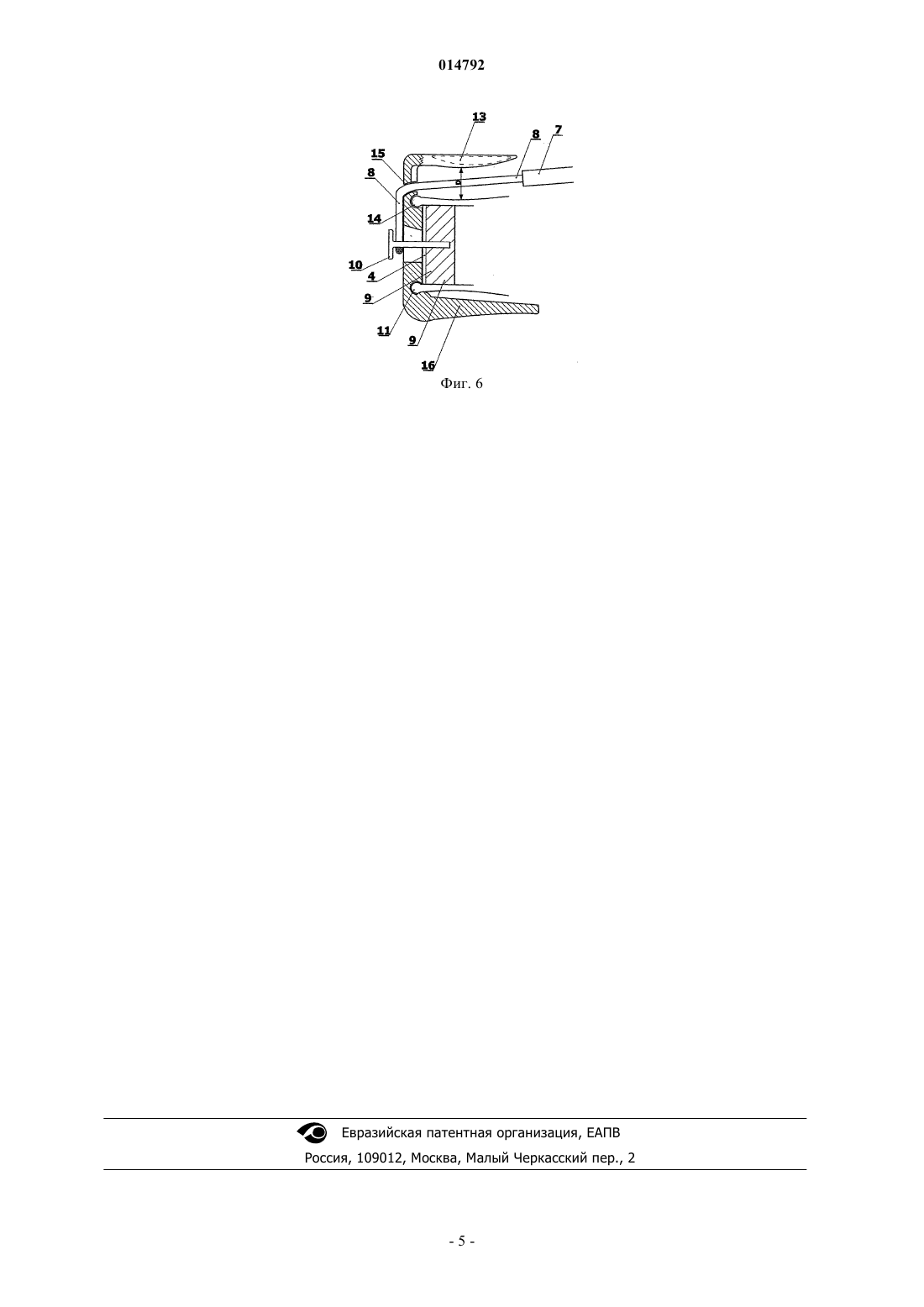

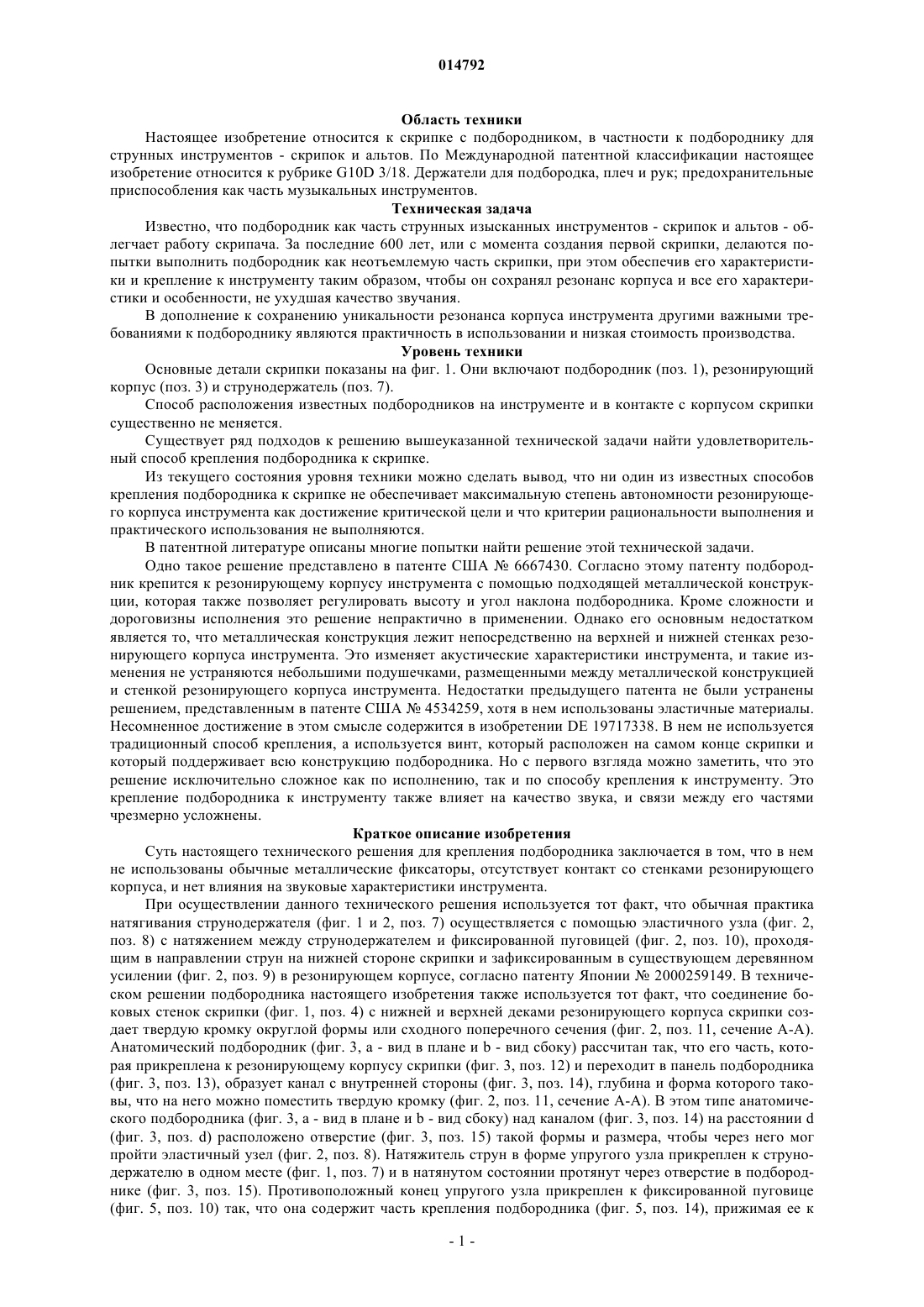

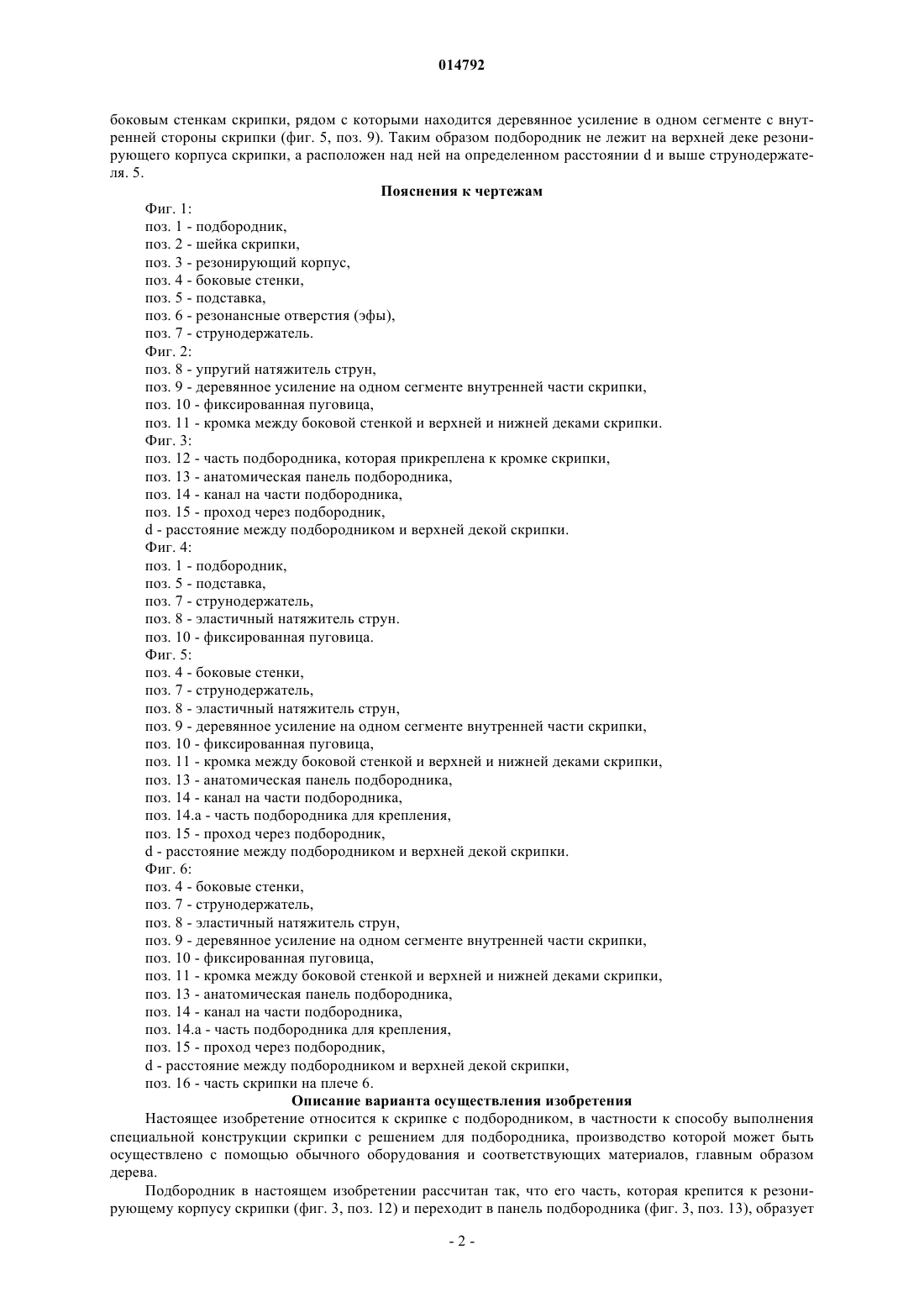

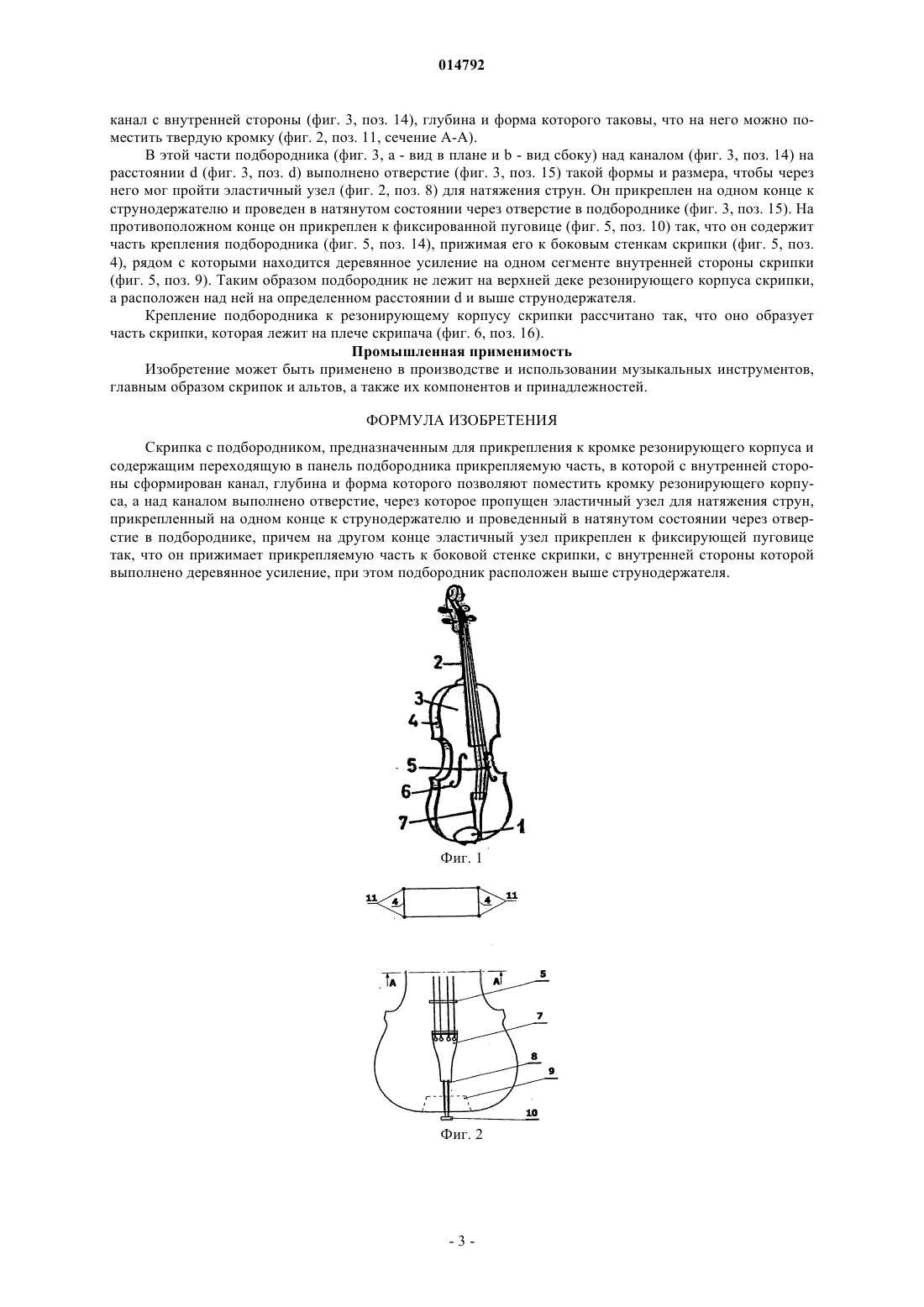

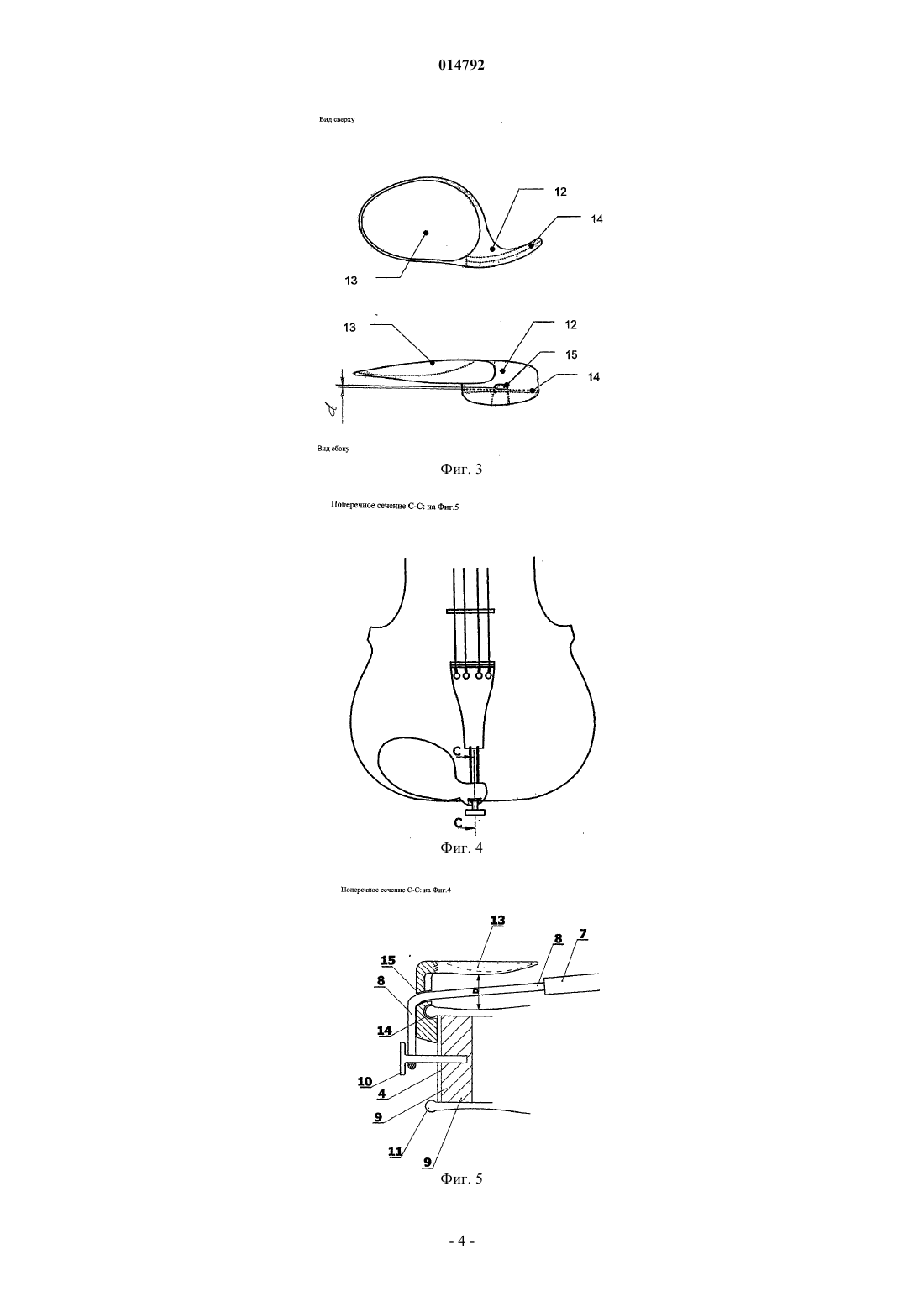

Проскурньяк Владимир Симунов (HR) В настоящем изобретении подбородник скрипки прикреплен к кромке резонирующего корпуса скрипки, но рассчитан так, что его часть, которая прикреплена к резонирующему корпусу скрипки (фиг. 3, поз. 12) и переходит в панель подбородника (фиг. 3, поз. 13), образует канал с внутренней стороны (фиг. 3, поз. 14), глубина и форма которого таковы, что на него можно поместить твердую кромку (фиг. 2, поз. 11, сечение А-А). На части подбородника (фиг. 3, а - вид в плане и b вид сбоку) над каналом (фиг. 3, поз. 14) на расстоянии d (фиг. 3, поз. d) выполнено отверстие (фиг. 3, поз. 15) такой формы и размера, чтобы через него мог пройти эластичный узел (фиг. 2, поз. 8) для натяжения струн. Он прикреплен на одном конце к струнодержателю и проведен в натянутом состоянии через отверстие в подбороднике (фиг. 3, поз. 15). На противоположном конце эластичный узел прикреплен к фиксированной пуговице (фиг. 5, поз 10) так, что он содержит часть крепления подбородника (фиг. 5, поз. 14), прижимая его к боковым стенкам скрипки. Таким образом, подбородник не лежит на верхней деке резонирующего корпуса скрипки, а расположен над ней на определенном расстоянии d и выше струнодержателя. 014792 Область техники Настоящее изобретение относится к скрипке с подбородником, в частности к подбороднику для струнных инструментов - скрипок и альтов. По Международной патентной классификации настоящее изобретение относится к рубрике G10D 3/18. Держатели для подбородка, плеч и рук; предохранительные приспособления как часть музыкальных инструментов. Техническая задача Известно, что подбородник как часть струнных изысканных инструментов - скрипок и альтов - облегчает работу скрипача. За последние 600 лет, или с момента создания первой скрипки, делаются попытки выполнить подбородник как неотъемлемую часть скрипки, при этом обеспечив его характеристики и крепление к инструменту таким образом, чтобы он сохранял резонанс корпуса и все его характеристики и особенности, не ухудшая качество звучания. В дополнение к сохранению уникальности резонанса корпуса инструмента другими важными требованиями к подбороднику являются практичность в использовании и низкая стоимость производства. Уровень техники Основные детали скрипки показаны на фиг. 1. Они включают подбородник (поз. 1), резонирующий корпус (поз. 3) и струнодержатель (поз. 7). Способ расположения известных подбородников на инструменте и в контакте с корпусом скрипки существенно не меняется. Существует ряд подходов к решению вышеуказанной технической задачи найти удовлетворительный способ крепления подбородника к скрипке. Из текущего состояния уровня техники можно сделать вывод, что ни один из известных способов крепления подбородника к скрипке не обеспечивает максимальную степень автономности резонирующего корпуса инструмента как достижение критической цели и что критерии рациональности выполнения и практического использования не выполняются. В патентной литературе описаны многие попытки найти решение этой технической задачи. Одно такое решение представлено в патенте США 6667430. Согласно этому патенту подбородник крепится к резонирующему корпусу инструмента с помощью подходящей металлической конструкции, которая также позволяет регулировать высоту и угол наклона подбородника. Кроме сложности и дороговизны исполнения это решение непрактично в применении. Однако его основным недостатком является то, что металлическая конструкция лежит непосредственно на верхней и нижней стенках резонирующего корпуса инструмента. Это изменяет акустические характеристики инструмента, и такие изменения не устраняются небольшими подушечками, размещенными между металлической конструкцией и стенкой резонирующего корпуса инструмента. Недостатки предыдущего патента не были устранены решением, представленным в патенте США 4534259, хотя в нем использованы эластичные материалы. Несомненное достижение в этом смысле содержится в изобретении DE 19717338. В нем не используется традиционный способ крепления, а используется винт, который расположен на самом конце скрипки и который поддерживает всю конструкцию подбородника. Но с первого взгляда можно заметить, что это решение исключительно сложное как по исполнению, так и по способу крепления к инструменту. Это крепление подбородника к инструменту также влияет на качество звука, и связи между его частями чрезмерно усложнены. Краткое описание изобретения Суть настоящего технического решения для крепления подбородника заключается в том, что в нем не использованы обычные металлические фиксаторы, отсутствует контакт со стенками резонирующего корпуса, и нет влияния на звуковые характеристики инструмента. При осуществлении данного технического решения используется тот факт, что обычная практика натягивания струнодержателя (фиг. 1 и 2, поз. 7) осуществляется с помощью эластичного узла (фиг. 2,поз. 8) с натяжением между струнодержателем и фиксированной пуговицей (фиг. 2, поз. 10), проходящим в направлении струн на нижней стороне скрипки и зафиксированным в существующем деревянном усилении (фиг. 2, поз. 9) в резонирующем корпусе, согласно патенту Японии 2000259149. В техническом решении подбородника настоящего изобретения также используется тот факт, что соединение боковых стенок скрипки (фиг. 1, поз. 4) с нижней и верхней деками резонирующего корпуса скрипки создает твердую кромку округлой формы или сходного поперечного сечения (фиг. 2, поз. 11, сечение А-А). Анатомический подбородник (фиг. 3, а - вид в плане и b - вид сбоку) рассчитан так, что его часть, которая прикреплена к резонирующему корпусу скрипки (фиг. 3, поз. 12) и переходит в панель подбородника(фиг. 3, поз. 13), образует канал с внутренней стороны (фиг. 3, поз. 14), глубина и форма которого таковы, что на него можно поместить твердую кромку (фиг. 2, поз. 11, сечение А-А). В этом типе анатомического подбородника (фиг. 3, а - вид в плане и b - вид сбоку) над каналом (фиг. 3, поз. 14) на расстоянии d(фиг. 3, поз. d) расположено отверстие (фиг. 3, поз. 15) такой формы и размера, чтобы через него мог пройти эластичный узел (фиг. 2, поз. 8). Натяжитель струн в форме упругого узла прикреплен к струнодержателю в одном месте (фиг. 1, поз. 7) и в натянутом состоянии протянут через отверстие в подбороднике (фиг. 3, поз. 15). Противоположный конец упругого узла прикреплен к фиксированной пуговице(фиг. 5, поз. 10) так, что она содержит часть крепления подбородника (фиг. 5, поз. 14), прижимая ее к-1 014792 боковым стенкам скрипки, рядом с которыми находится деревянное усиление в одном сегменте с внутренней стороны скрипки (фиг. 5, поз. 9). Таким образом подбородник не лежит на верхней деке резонирующего корпуса скрипки, а расположен над ней на определенном расстоянии d и выше струнодержателя. 5. Пояснения к чертежам Фиг. 1: поз. 1 - подбородник,поз. 2 - шейка скрипки,поз. 3 - резонирующий корпус,поз. 4 - боковые стенки,поз. 5 - подставка,поз. 6 - резонансные отверстия (эфы),поз. 7 - струнодержатель. Фиг. 2: поз. 8 - упругий натяжитель струн,поз. 9 - деревянное усиление на одном сегменте внутренней части скрипки,поз. 10 - фиксированная пуговица,поз. 11 - кромка между боковой стенкой и верхней и нижней деками скрипки. Фиг. 3: поз. 12 - часть подбородника, которая прикреплена к кромке скрипки,поз. 13 - анатомическая панель подбородника,поз. 14 - канал на части подбородника,поз. 15 - проход через подбородник,d - расстояние между подбородником и верхней декой скрипки. Фиг. 4: поз. 1 - подбородник,поз. 5 - подставка,поз. 7 - струнодержатель,поз. 8 - эластичный натяжитель струн. поз. 10 - фиксированная пуговица. Фиг. 5: поз. 4 - боковые стенки,поз. 7 - струнодержатель,поз. 8 - эластичный натяжитель струн,поз. 9 - деревянное усиление на одном сегменте внутренней части скрипки,поз. 10 - фиксированная пуговица,поз. 11 - кромка между боковой стенкой и верхней и нижней деками скрипки,поз. 13 - анатомическая панель подбородника,поз. 14 - канал на части подбородника,поз. 14.а - часть подбородника для крепления,поз. 15 - проход через подбородник,d - расстояние между подбородником и верхней декой скрипки. Фиг. 6: поз. 4 - боковые стенки,поз. 7 - струнодержатель,поз. 8 - эластичный натяжитель струн,поз. 9 - деревянное усиление на одном сегменте внутренней части скрипки,поз. 10 - фиксированная пуговица,поз. 11 - кромка между боковой стенкой и верхней и нижней деками скрипки,поз. 13 - анатомическая панель подбородника,поз. 14 - канал на части подбородника,поз. 14.а - часть подбородника для крепления,поз. 15 - проход через подбородник,d - расстояние между подбородником и верхней декой скрипки,поз. 16 - часть скрипки на плече 6. Описание варианта осуществления изобретения Настоящее изобретение относится к скрипке с подбородником, в частности к способу выполнения специальной конструкции скрипки с решением для подбородника, производство которой может быть осуществлено с помощью обычного оборудования и соответствующих материалов, главным образом дерева. Подбородник в настоящем изобретении рассчитан так, что его часть, которая крепится к резонирующему корпусу скрипки (фиг. 3, поз. 12) и переходит в панель подбородника (фиг. 3, поз. 13), образует-2 014792 канал с внутренней стороны (фиг. 3, поз. 14), глубина и форма которого таковы, что на него можно поместить твердую кромку (фиг. 2, поз. 11, сечение А-A). В этой части подбородника (фиг. 3, а - вид в плане и b - вид сбоку) над каналом (фиг. 3, поз. 14) на расстоянии d (фиг. 3, поз. d) выполнено отверстие (фиг. 3, поз. 15) такой формы и размера, чтобы через него мог пройти эластичный узел (фиг. 2, поз. 8) для натяжения струн. Он прикреплен на одном конце к струнодержателю и проведен в натянутом состоянии через отверстие в подбороднике (фиг. 3, поз. 15). На противоположном конце он прикреплен к фиксированной пуговице (фиг. 5, поз. 10) так, что он содержит часть крепления подбородника (фиг. 5, поз. 14), прижимая его к боковым стенкам скрипки (фиг. 5, поз. 4), рядом с которыми находится деревянное усиление на одном сегменте внутренней стороны скрипки(фиг. 5, поз. 9). Таким образом подбородник не лежит на верхней деке резонирующего корпуса скрипки,а расположен над ней на определенном расстоянии d и выше струнодержателя. Крепление подбородника к резонирующему корпусу скрипки рассчитано так, что оно образует часть скрипки, которая лежит на плече скрипача (фиг. 6, поз. 16). Промышленная применимость Изобретение может быть применено в производстве и использовании музыкальных инструментов,главным образом скрипок и альтов, а также их компонентов и принадлежностей. ФОРМУЛА ИЗОБРЕТЕНИЯ Скрипка с подбородником, предназначенным для прикрепления к кромке резонирующего корпуса и содержащим переходящую в панель подбородника прикрепляемую часть, в которой с внутренней стороны сформирован канал, глубина и форма которого позволяют поместить кромку резонирующего корпуса, а над каналом выполнено отверстие, через которое пропущен эластичный узел для натяжения струн,прикрепленный на одном конце к струнодержателю и проведенный в натянутом состоянии через отверстие в подбороднике, причем на другом конце эластичный узел прикреплен к фиксирующей пуговице так, что он прижимает прикрепляемую часть к боковой стенке скрипки, с внутренней стороны которой выполнено деревянное усиление, при этом подбородник расположен выше струнодержателя.
