F27D 1/12 — установка охлаждающих устройств

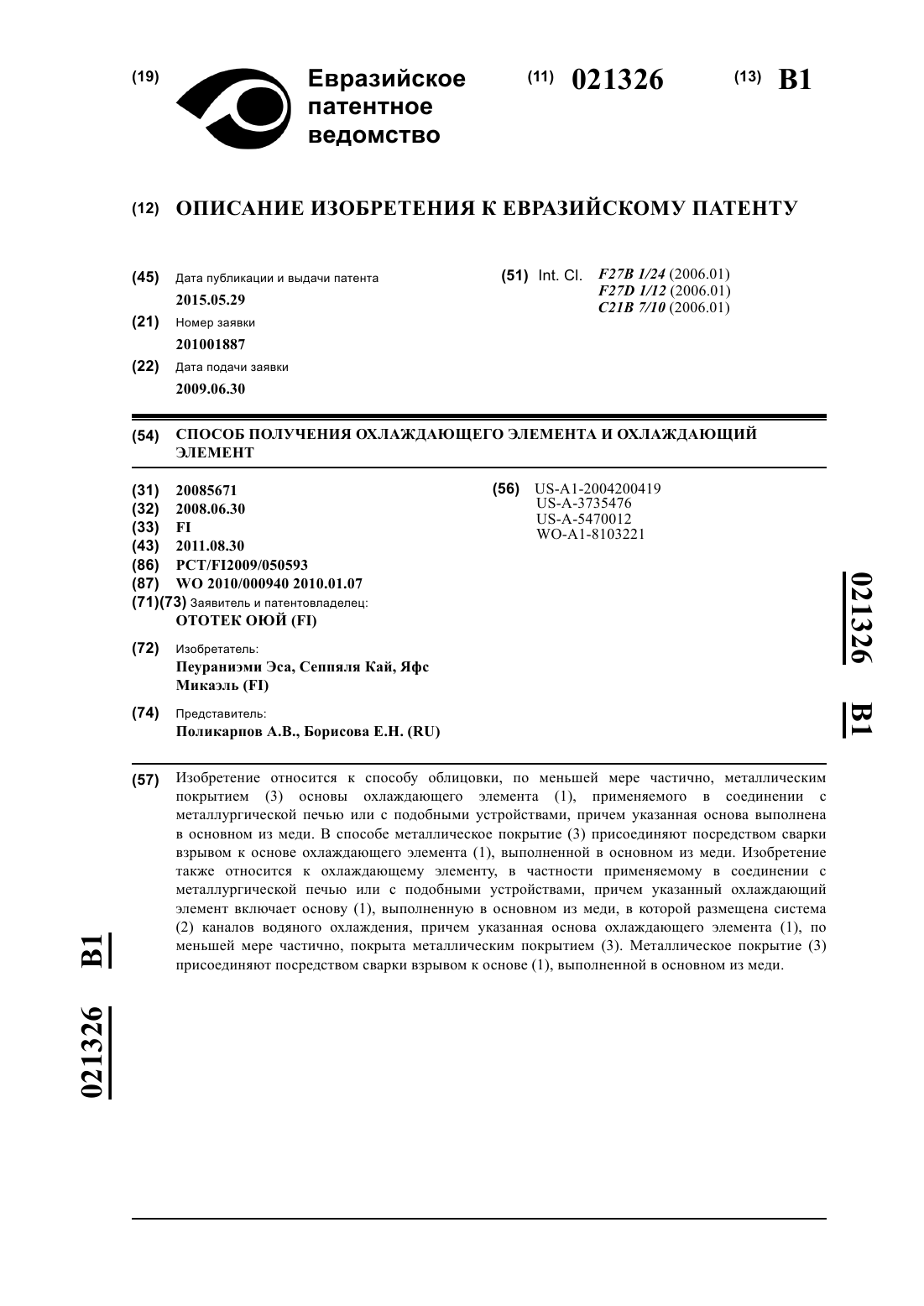

Номер патента: 21326

Опубликовано: 29.05.2015

Авторы: Сеппяля Кай, Пеураниэми Эса, Яфс Микаэль

МПК: F27D 1/12, C21B 7/10, F27B 1/24...

Метки: охлаждающий, элемента, элемент, способ, охлаждающего, получения

Формула / Реферат:

1. Способ изготовления охлаждающего элемента для металлургической печи, включающий стадии формирования системы каналов (2) водяного охлаждения механической обработкой, по меньшей мере, с частичным высверливанием отверстий (4) с внешней стороны основы (1), которая выполнена в основном из меди, так, что отверстия (4) выходят на поверхность основы (1); по меньшей мере часть отверстий (4) заглушают, по меньшей мере частично, с помощью заглушек (5),...

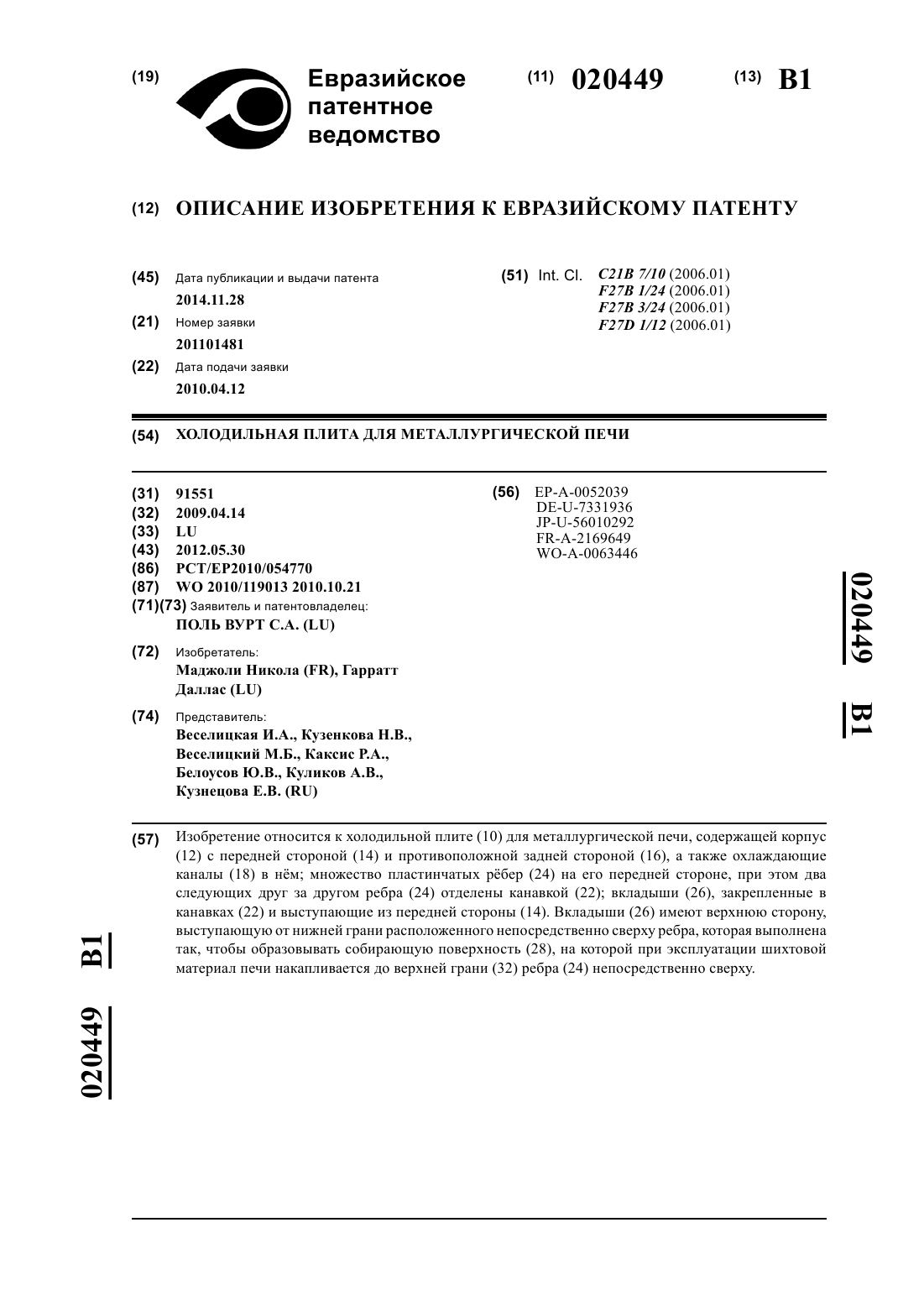

Номер патента: 20449

Опубликовано: 28.11.2014

Авторы: Маджоли Никола, Гарратт Даллас

МПК: C21B 7/10, F27B 1/24, F27B 3/24...

Метки: холодильная, печи, плита, металлургической

Формула / Реферат:

1. Холодильная плита для металлургической печи, содержащаякорпус с передней стороной и противоположной задней стороной, при этом корпус имеет в нем по меньшей мере один охлаждающий канал;множество пластинчатых ребер на его передней стороне, при этом два следующих друг за другом ребра разделены канавкой;вкладыши, закрепленные в канавках и выступающие из передней стороны, при этом вкладыши имеют верхнюю сторону, выступающую от нижней грани...

Номер патента: 19390

Опубликовано: 31.03.2014

Авторы: Сааринен Ристо, Яфс Микаэль, Хугг Эро

МПК: F27D 1/12, F27B 1/24, C21B 7/10...

Метки: охлаждающего, элемента, элемент, получения, охлаждающий, способ

Формула / Реферат:

1. Способ получения охлаждающего элемента (1) для металлургической печи, в которомогнеупорные кирпичи прикрепляют к каркасу (3), выполненному в основном из меди и снабженному каналами (2) водяного охлаждения и крепежными элементами (4),причем огнеупорные кирпичи (6) прикрепляют к каркасу (3) с помощью крепежных элементов (4), при этом крепежные элементы (4), по меньшей мере, частично сформированы из удлиненных крепежных планок (5), выполненных...

Номер патента: 18570

Опубликовано: 30.08.2013

Автор: Жубер Хьюго

МПК: C21B 7/06, F27B 1/14, F27B 1/24...

Метки: печь, охлаждения, способ, печи

Формула / Реферат:

1. Способ охлаждения печи, в котором проводят высокотемпературный процесс при окислительных условиях, причем упомянутая печь содержит наружную оболочку, изготавливаемую из металла, один или более каналов охлаждения, образуемых на или присоединяемых к наружной поверхности наружной оболочки, и футеровку печи, причем футеровка печи содержит защитную футеровку относительно высокой теплопроводности, располагаемую примыкающей к внутренней стенке...

Номер патента: 11189

Опубликовано: 27.02.2009

Авторы: Сааринен Ристо, Хугг Эеро, Койо Илкка

МПК: F27B 3/24, F27D 1/12

Метки: печь, металлургическая

Формула / Реферат:

1. Металлургическая печь (1), включающая стенку, которая имеет наружную стальную конструкцию (5) и огнеупорную кирпичную футеровку (3) внутри стальной конструкции, причем футеровка (3) состоит по меньшей мере из одного ряда кладки кирпичей (4) в направлении толщины печи (1), отличающаяся тем, что в кирпичной футеровке (3) стенки печи (1) на различных уровнях в вертикальном направлении, простираясь на длину (L) от наружной поверхности (20)...

Номер патента: 9005

Опубликовано: 26.10.2007

Автор: Рош Кристиан

МПК: F27D 1/12, F27B 3/24

Метки: электрода, изготовления, этой, печи, контактная, пластина, способ, электрометаллургической, пластины

Формула / Реферат:

1. Вертикальная контактная пластина, предназначенная для размещения в контакте со стенкой вертикального электрода электрометаллургической печи, содержащая устройство для отвода тепла с помощью охлаждающей жидкости, отличающаяся тем, что содержит по крайней мере один внутренний разветвленный канал (59; 112), имеющий по крайней мере один ввод и один вывод, которые могут подсоединяться соответственно по крайней мере к одной внешней подводящей...

Номер патента: 7283

Опубликовано: 25.08.2006

Автор: Сааринен Ристо

МПК: F27D 1/12

Метки: устройство, охлаждения, футеровки, печи

Формула / Реферат:

1. Устройство для охлаждения футеровки печи для производства металлов, образованной керамическими футеровочными элементами, включающее металлические охлаждающие элементы, содержащие корпус (1), снабженный системой каналов (2) для циркуляции охлаждающей воды, и расположенные так, что находятся в контакте с футеровкой печи, отличающееся тем, что, по меньшей мере, участок поверхности охлаждающего элемента со стороны печной камеры, расположенный в...

Номер патента: 6697

Опубликовано: 24.02.2006

Авторы: Сеппяля Кай, Сааринен Ристо, Хугг Эеро

МПК: F27D 9/00, F27D 1/12, C21B 7/10...

Метки: охлаждающий, элемент

Формула / Реферат:

1. Способ изготовления охлаждающего элемента (1), используемого в конструкции печи, применяемой для обработки металла, например печи для взвешенной плавки, доменной печи, электропечи или другого металлургического реактора, и содержащего медный корпус (2), который выполнен в виде единой детали и в котором создана система (3) каналов для циркуляции охлаждающей среды, и облицовочные элементы (4), выполненные из огнеупорного материала, причем...

Номер патента: 5547

Опубликовано: 28.04.2005

Авторы: Хугг Эро, Мякинен Пертти, Койо Илкка, Коота Раймо

МПК: B21D 53/06, F27D 1/12, F28F 1/40...

Метки: пластина, изготовление, реактора, пирометаллургического, охлаждающая

Формула / Реферат:

1. Способ повышения способности к теплопередаче охлаждающей пластины пирометаллургического реактора с проточным каналом для охлаждающей воды, изготовленной из высокотеплопроводного металла, причем охлаждающая пластина из обработанной давлением меди имеет множество сформированных механическим способом каналов, существенно круглых в поперечном сечении внутри этой пластины, отличающийся тем, что площадь поверхности стенки проточного канала внутри...

Номер патента: 4490

Опубликовано: 29.04.2004

Автор: Польви Вейкко

МПК: F27D 1/12, F27B 1/24, C23F 15/00...

Метки: охлаждающий, изготовления, охлаждающих, элемент, способ, элементов

Формула / Реферат:

1. Охлаждающий элемент, предназначенный, в частности, для печей, причем упомянутый элемент содержит корпус (1), в основном, выполненный из меди, и систему (6) каналов, предусмотренную в корпусе для циркуляции охлаждающего вещества, отличающийся тем, что, по меньшей мере, на части поверхности корпуса (1) элемента расположен посредством диффузионного соединения коррозионно-стойкий поверхностный слой (2), выполненный из стали. 2. Охлаждающий...

Номер патента: 4088

Опубликовано: 25.12.2003

Авторы: Леппянен Ире, Сааринен Ристо

МПК: B23K 1/19, F27D 1/12

Метки: изготовления, способ, охлаждающего, охлаждающий, элемент, элемента

Формула / Реферат:

1. Способ изготовления охлаждающего элемента, содержащего корпусную деталь и керамические элементы футеровки, установленные на поверхности корпусной детали, отличающийся тем, что на поверхности охлаждающего элемента выполняют пазы, в которые размещают керамические элементы футеровки, при этом тепловой контакт охлаждающего элемента с элементами футеровки обеспечивают с помощью припоя, размещаемого в тексте контакта охлаждающего элемента с...

Номер патента: 2584

Опубликовано: 27.06.2002

Авторы: Хугг Эро, Мякинен Пертти, Коота Раймо, Койо Илкка

МПК: B22D 11/00, F28F 1/40, F27D 1/12...

Метки: элемент, изготовление, пирометаллургического, реактора, охлаждающий

Формула / Реферат:

1. Способ изготовления охлаждающего элемента для пирометаллургического реактора, причем указанный элемент изготавливают из высокотеплопроводного металла посредством шликерного литья и он имеет, по меньшей мере, один проточный канал для охлаждающей воды, отличающийся тем, что для повышения способности охлаждающего элемента к теплопередаче площадь поверхности стенки проточного канала внутри охлаждающего элемента увеличивают, не увеличивая диаметра...
