Способ получения охлаждающего элемента и охлаждающий элемент

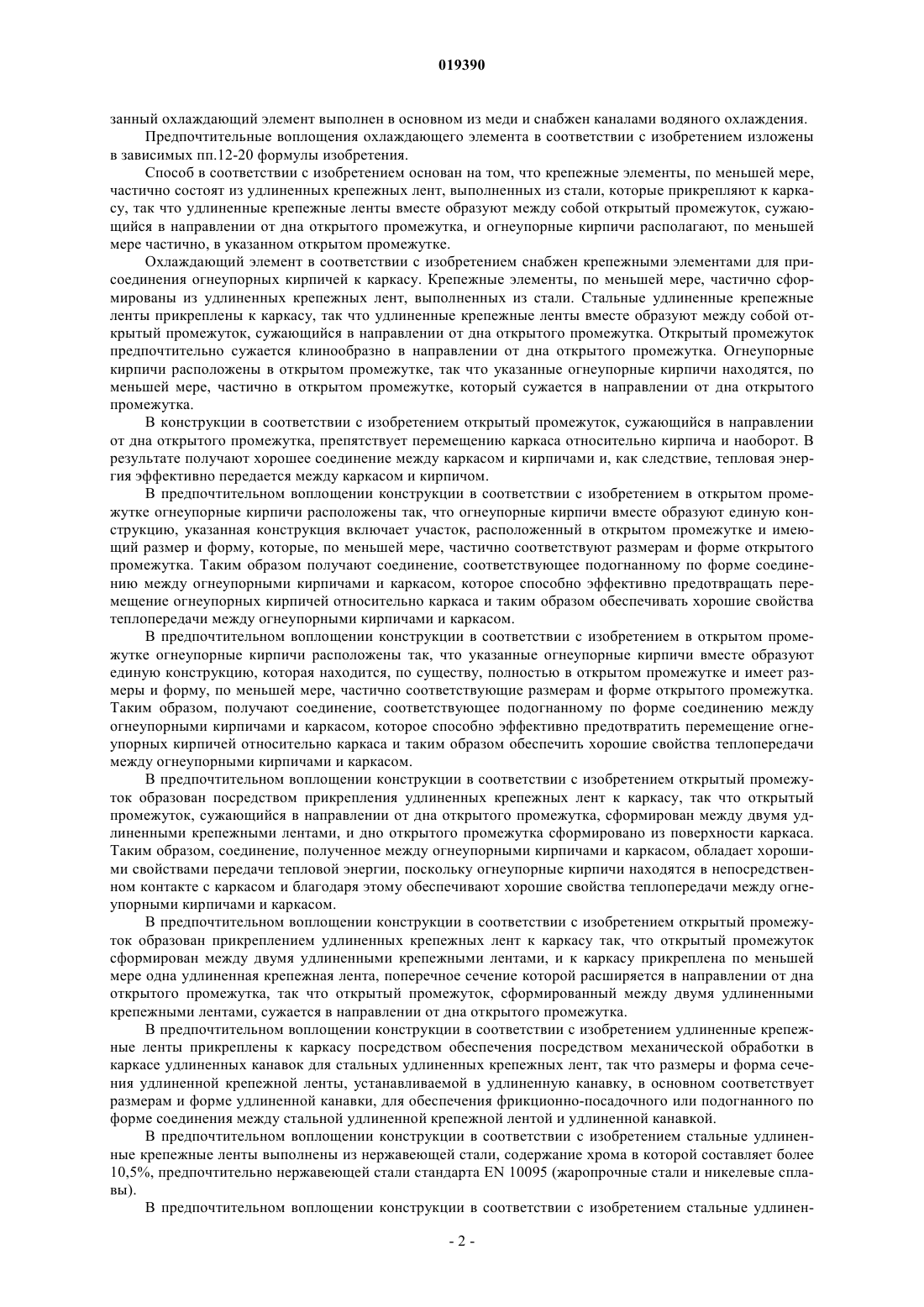

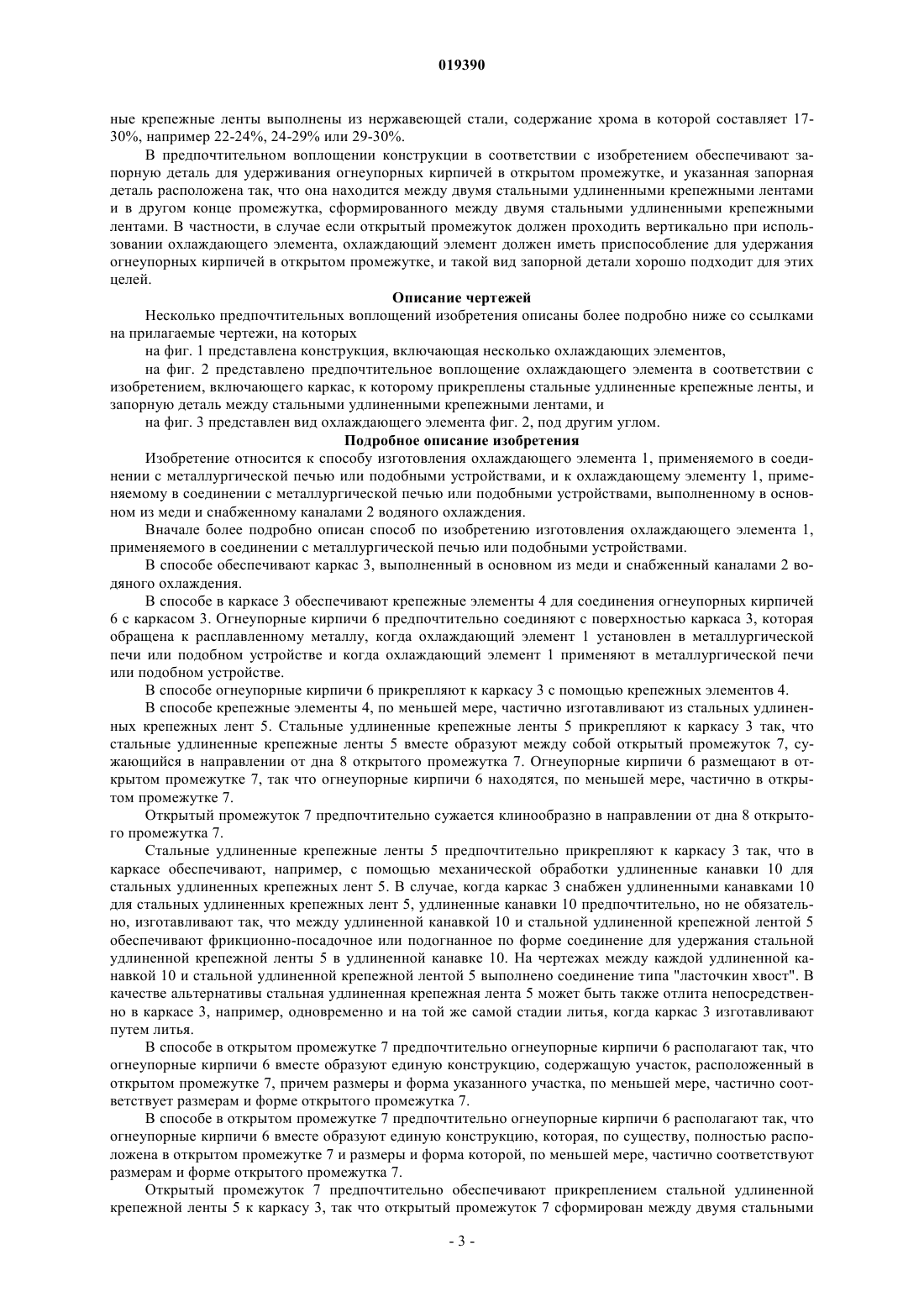

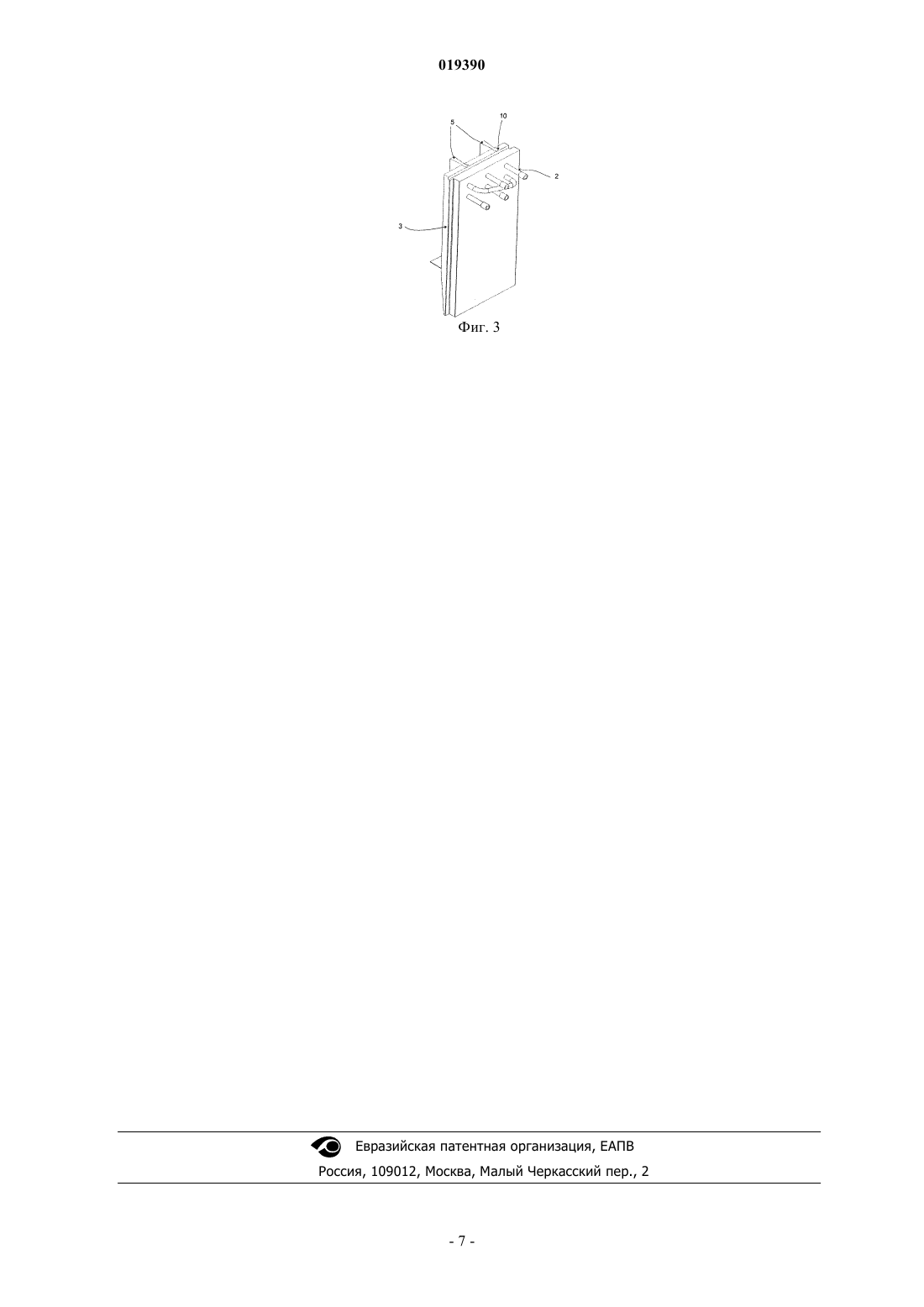

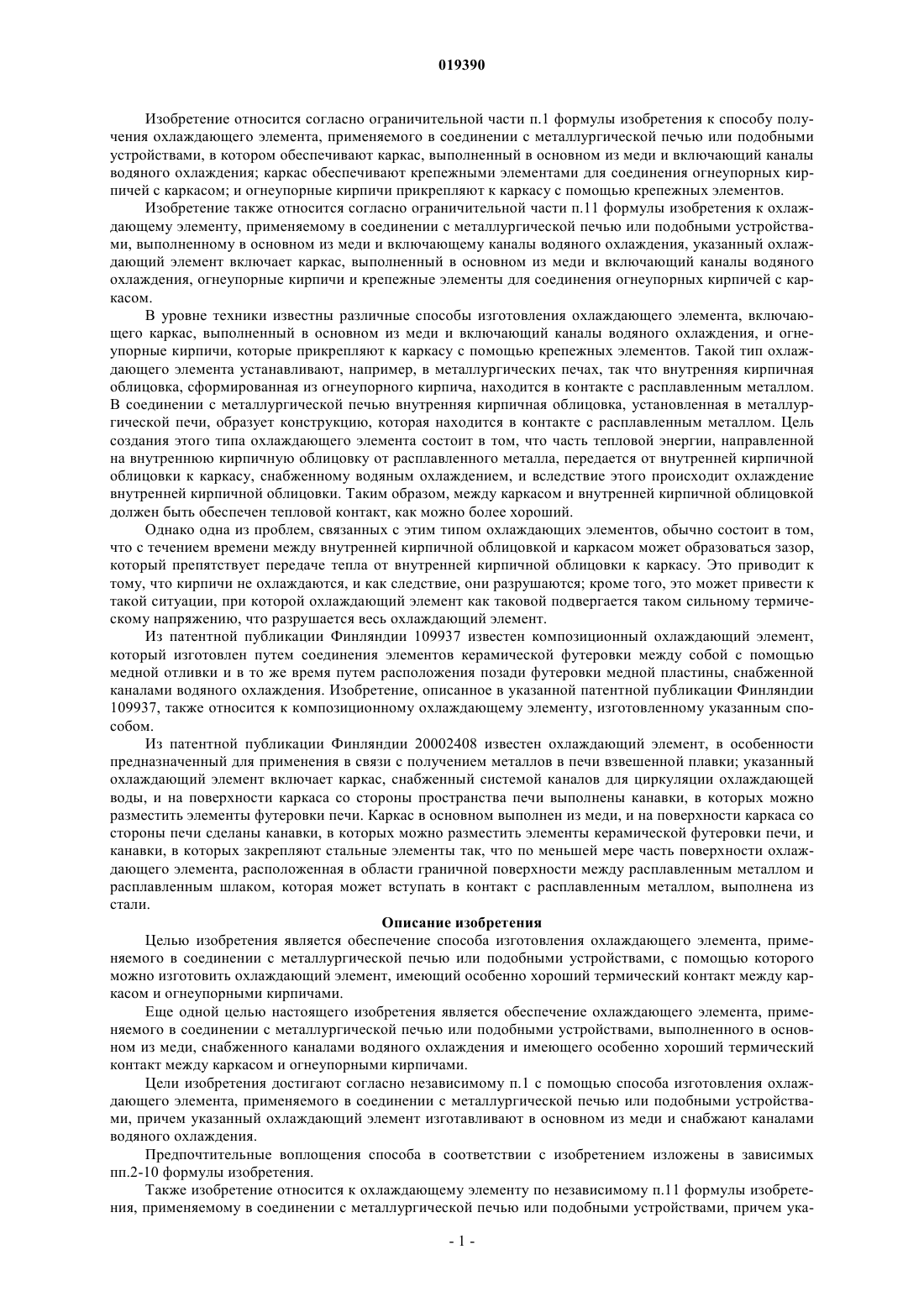

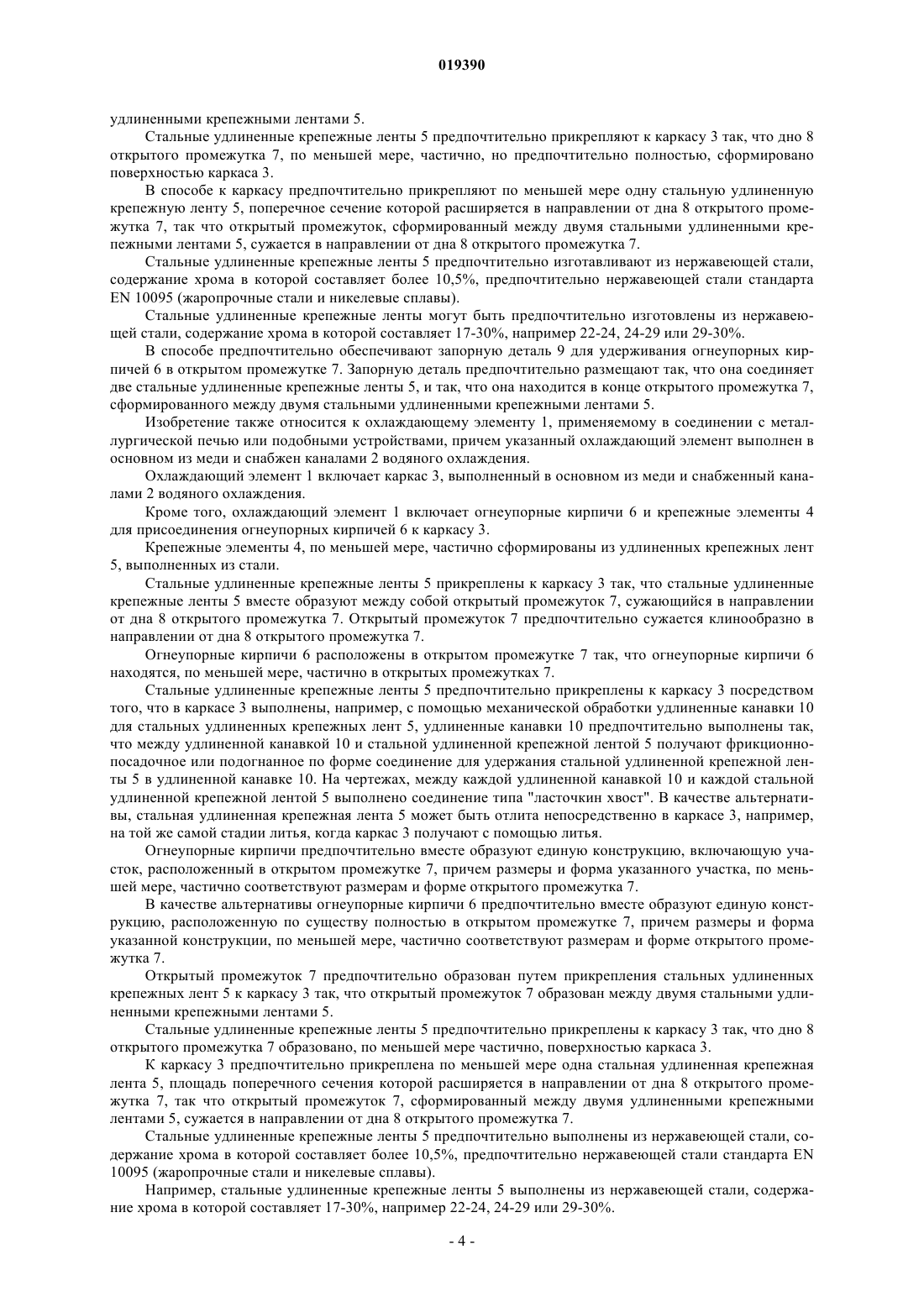

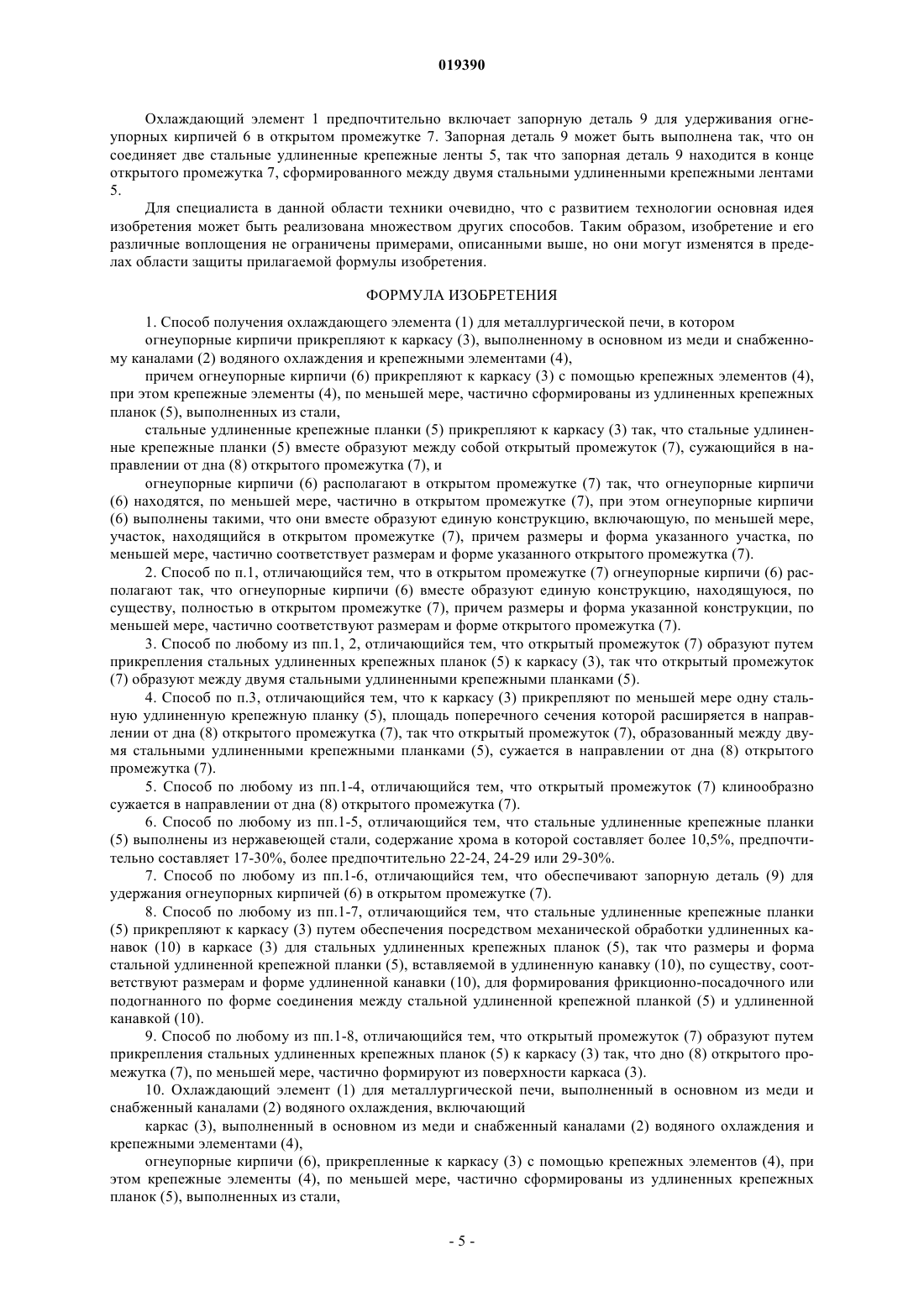

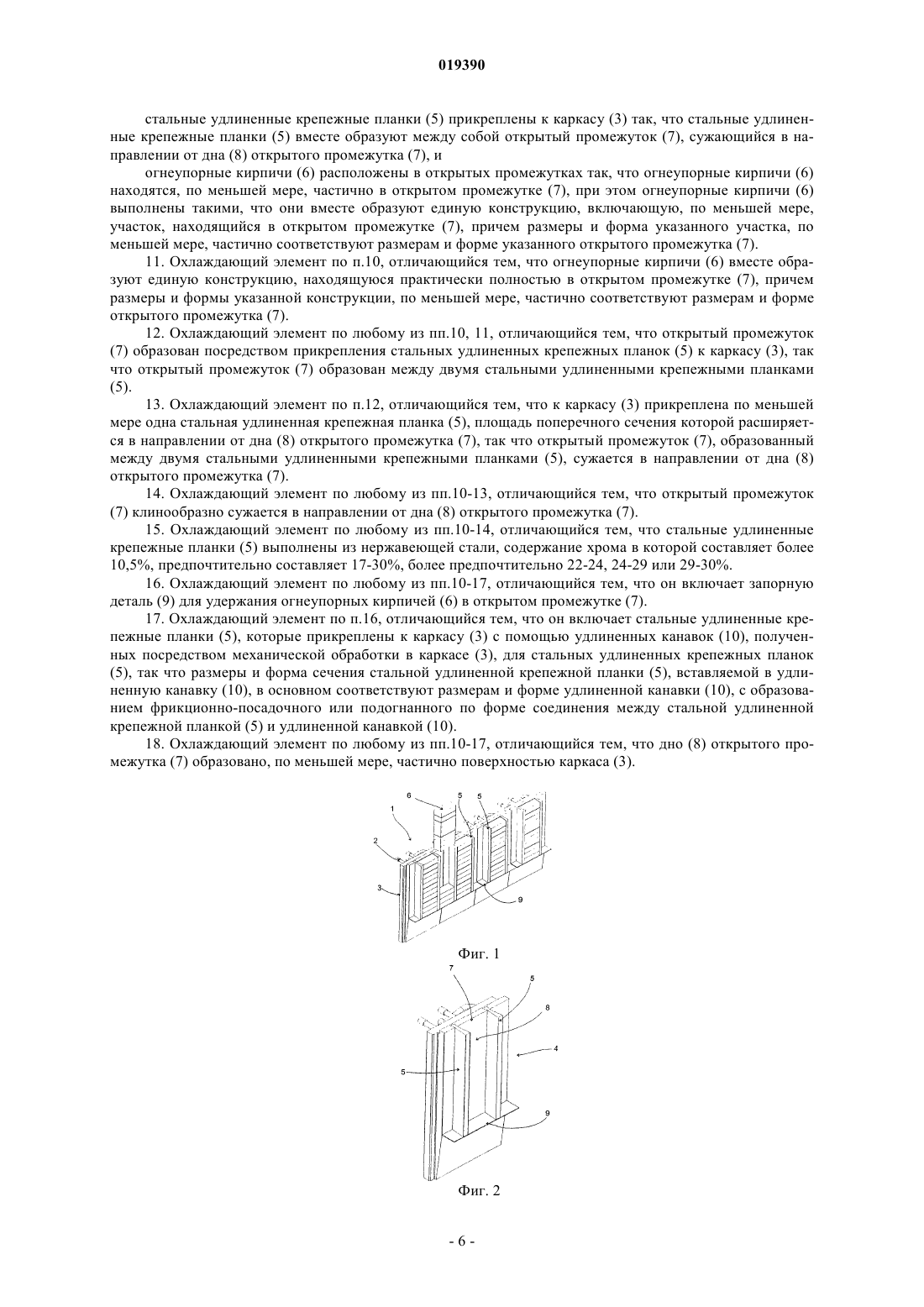

СПОСОБ ПОЛУЧЕНИЯ ОХЛАЖДАЮЩЕГО ЭЛЕМЕНТА И ОХЛАЖДАЮЩИЙ ЭЛЕМЕНТ Изобретение относится к способу получения охлаждающего элемента (1), применяемого в соединении с металлургической печью или с подобными устройствами. В способе обеспечивают каркас (3), выполненный в основном из меди и снабженный каналами (2) водяного охлаждения; в каркасе (3) обеспечивают крепежные элементы (4) для присоединения огнеупорных кирпичей (6) к каркасу (3), и огнеупорные кирпичи (6) соединяют с каркасом (3) с помощью крепежных элементов(4). Крепежные элементы (4) по меньшей мере частично сформированы из удлиненных крепежных лент (5), выполненных из стали. Стальные удлиненные крепежные ленты (5) прикрепляют к каркасу (3) так, что стальные удлиненные крепежные ленты (5) вместе образуют между собой открытый промежуток (7), сужающийся в направлении от дна (8) открытого промежутка (7). Огнеупорные кирпичи (6) располагают в открытом промежутке (7) так, что огнеупорные кирпичи(6) находятся по меньшей мере частично в открытом промежутке (7). Изобретение также относится к охлаждающему элементу (1), применяемому в соединении с металлургической печью или с подобными устройствами, выполненному в основном из меди и снабженному каналами (2) водяного охлаждения. Изобретение относится согласно ограничительной части п.1 формулы изобретения к способу получения охлаждающего элемента, применяемого в соединении с металлургической печью или подобными устройствами, в котором обеспечивают каркас, выполненный в основном из меди и включающий каналы водяного охлаждения; каркас обеспечивают крепежными элементами для соединения огнеупорных кирпичей с каркасом; и огнеупорные кирпичи прикрепляют к каркасу с помощью крепежных элементов. Изобретение также относится согласно ограничительной части п.11 формулы изобретения к охлаждающему элементу, применяемому в соединении с металлургической печью или подобными устройствами, выполненному в основном из меди и включающему каналы водяного охлаждения, указанный охлаждающий элемент включает каркас, выполненный в основном из меди и включающий каналы водяного охлаждения, огнеупорные кирпичи и крепежные элементы для соединения огнеупорных кирпичей с каркасом. В уровне техники известны различные способы изготовления охлаждающего элемента, включающего каркас, выполненный в основном из меди и включающий каналы водяного охлаждения, и огнеупорные кирпичи, которые прикрепляют к каркасу с помощью крепежных элементов. Такой тип охлаждающего элемента устанавливают, например, в металлургических печах, так что внутренняя кирпичная облицовка, сформированная из огнеупорного кирпича, находится в контакте с расплавленным металлом. В соединении с металлургической печью внутренняя кирпичная облицовка, установленная в металлургической печи, образует конструкцию, которая находится в контакте с расплавленным металлом. Цель создания этого типа охлаждающего элемента состоит в том, что часть тепловой энергии, направленной на внутреннюю кирпичную облицовку от расплавленного металла, передается от внутренней кирпичной облицовки к каркасу, снабженному водяным охлаждением, и вследствие этого происходит охлаждение внутренней кирпичной облицовки. Таким образом, между каркасом и внутренней кирпичной облицовкой должен быть обеспечен тепловой контакт, как можно более хороший. Однако одна из проблем, связанных с этим типом охлаждающих элементов, обычно состоит в том,что с течением времени между внутренней кирпичной облицовкой и каркасом может образоваться зазор,который препятствует передаче тепла от внутренней кирпичной облицовки к каркасу. Это приводит к тому, что кирпичи не охлаждаются, и как следствие, они разрушаются; кроме того, это может привести к такой ситуации, при которой охлаждающий элемент как таковой подвергается таком сильному термическому напряжению, что разрушается весь охлаждающий элемент. Из патентной публикации Финляндии 109937 известен композиционный охлаждающий элемент,который изготовлен путем соединения элементов керамической футеровки между собой с помощью медной отливки и в то же время путем расположения позади футеровки медной пластины, снабженной каналами водяного охлаждения. Изобретение, описанное в указанной патентной публикации Финляндии 109937, также относится к композиционному охлаждающему элементу, изготовленному указанным способом. Из патентной публикации Финляндии 20002408 известен охлаждающий элемент, в особенности предназначенный для применения в связи с получением металлов в печи взвешенной плавки; указанный охлаждающий элемент включает каркас, снабженный системой каналов для циркуляции охлаждающей воды, и на поверхности каркаса со стороны пространства печи выполнены канавки, в которых можно разместить элементы футеровки печи. Каркас в основном выполнен из меди, и на поверхности каркаса со стороны печи сделаны канавки, в которых можно разместить элементы керамической футеровки печи, и канавки, в которых закрепляют стальные элементы так, что по меньшей мере часть поверхности охлаждающего элемента, расположенная в области граничной поверхности между расплавленным металлом и расплавленным шлаком, которая может вступать в контакт с расплавленным металлом, выполнена из стали. Описание изобретения Целью изобретения является обеспечение способа изготовления охлаждающего элемента, применяемого в соединении с металлургической печью или подобными устройствами, с помощью которого можно изготовить охлаждающий элемент, имеющий особенно хороший термический контакт между каркасом и огнеупорными кирпичами. Еще одной целью настоящего изобретения является обеспечение охлаждающего элемента, применяемого в соединении с металлургической печью или подобными устройствами, выполненного в основном из меди, снабженного каналами водяного охлаждения и имеющего особенно хороший термический контакт между каркасом и огнеупорными кирпичами. Цели изобретения достигают согласно независимому п.1 с помощью способа изготовления охлаждающего элемента, применяемого в соединении с металлургической печью или подобными устройствами, причем указанный охлаждающий элемент изготавливают в основном из меди и снабжают каналами водяного охлаждения. Предпочтительные воплощения способа в соответствии с изобретением изложены в зависимых пп.2-10 формулы изобретения. Также изобретение относится к охлаждающему элементу по независимому п.11 формулы изобретения, применяемому в соединении с металлургической печью или подобными устройствами, причем ука-1 019390 занный охлаждающий элемент выполнен в основном из меди и снабжен каналами водяного охлаждения. Предпочтительные воплощения охлаждающего элемента в соответствии с изобретением изложены в зависимых пп.12-20 формулы изобретения. Способ в соответствии с изобретением основан на том, что крепежные элементы, по меньшей мере,частично состоят из удлиненных крепежных лент, выполненных из стали, которые прикрепляют к каркасу, так что удлиненные крепежные ленты вместе образуют между собой открытый промежуток, сужающийся в направлении от дна открытого промежутка, и огнеупорные кирпичи располагают, по меньшей мере частично, в указанном открытом промежутке. Охлаждающий элемент в соответствии с изобретением снабжен крепежными элементами для присоединения огнеупорных кирпичей к каркасу. Крепежные элементы, по меньшей мере, частично сформированы из удлиненных крепежных лент, выполненных из стали. Стальные удлиненные крепежные ленты прикреплены к каркасу, так что удлиненные крепежные ленты вместе образуют между собой открытый промежуток, сужающийся в направлении от дна открытого промежутка. Открытый промежуток предпочтительно сужается клинообразно в направлении от дна открытого промежутка. Огнеупорные кирпичи расположены в открытом промежутке, так что указанные огнеупорные кирпичи находятся, по меньшей мере, частично в открытом промежутке, который сужается в направлении от дна открытого промежутка. В конструкции в соответствии с изобретением открытый промежуток, сужающийся в направлении от дна открытого промежутка, препятствует перемещению каркаса относительно кирпича и наоборот. В результате получают хорошее соединение между каркасом и кирпичами и, как следствие, тепловая энергия эффективно передается между каркасом и кирпичом. В предпочтительном воплощении конструкции в соответствии с изобретением в открытом промежутке огнеупорные кирпичи расположены так, что огнеупорные кирпичи вместе образуют единую конструкцию, указанная конструкция включает участок, расположенный в открытом промежутке и имеющий размер и форму, которые, по меньшей мере, частично соответствуют размерам и форме открытого промежутка. Таким образом получают соединение, соответствующее подогнанному по форме соединению между огнеупорными кирпичами и каркасом, которое способно эффективно предотвращать перемещение огнеупорных кирпичей относительно каркаса и таким образом обеспечивать хорошие свойства теплопередачи между огнеупорными кирпичами и каркасом. В предпочтительном воплощении конструкции в соответствии с изобретением в открытом промежутке огнеупорные кирпичи расположены так, что указанные огнеупорные кирпичи вместе образуют единую конструкцию, которая находится, по существу, полностью в открытом промежутке и имеет размеры и форму, по меньшей мере, частично соответствующие размерам и форме открытого промежутка. Таким образом, получают соединение, соответствующее подогнанному по форме соединению между огнеупорными кирпичами и каркасом, которое способно эффективно предотвратить перемещение огнеупорных кирпичей относительно каркаса и таким образом обеспечить хорошие свойства теплопередачи между огнеупорными кирпичами и каркасом. В предпочтительном воплощении конструкции в соответствии с изобретением открытый промежуток образован посредством прикрепления удлиненных крепежных лент к каркасу, так что открытый промежуток, сужающийся в направлении от дна открытого промежутка, сформирован между двумя удлиненными крепежными лентами, и дно открытого промежутка сформировано из поверхности каркаса. Таким образом, соединение, полученное между огнеупорными кирпичами и каркасом, обладает хорошими свойствами передачи тепловой энергии, поскольку огнеупорные кирпичи находятся в непосредственном контакте с каркасом и благодаря этому обеспечивают хорошие свойства теплопередачи между огнеупорными кирпичами и каркасом. В предпочтительном воплощении конструкции в соответствии с изобретением открытый промежуток образован прикреплением удлиненных крепежных лент к каркасу так, что открытый промежуток сформирован между двумя удлиненными крепежными лентами, и к каркасу прикреплена по меньшей мере одна удлиненная крепежная лента, поперечное сечение которой расширяется в направлении от дна открытого промежутка, так что открытый промежуток, сформированный между двумя удлиненными крепежными лентами, сужается в направлении от дна открытого промежутка. В предпочтительном воплощении конструкции в соответствии с изобретением удлиненные крепежные ленты прикреплены к каркасу посредством обеспечения посредством механической обработки в каркасе удлиненных канавок для стальных удлиненных крепежных лент, так что размеры и форма сечения удлиненной крепежной ленты, устанавливаемой в удлиненную канавку, в основном соответствует размерам и форме удлиненной канавки, для обеспечения фрикционно-посадочного или подогнанного по форме соединения между стальной удлиненной крепежной лентой и удлиненной канавкой. В предпочтительном воплощении конструкции в соответствии с изобретением стальные удлиненные крепежные ленты выполнены из нержавеющей стали, содержание хрома в которой составляет более 10,5%, предпочтительно нержавеющей стали стандарта EN 10095 (жаропрочные стали и никелевые сплавы). В предпочтительном воплощении конструкции в соответствии с изобретением стальные удлинен-2 019390 ные крепежные ленты выполнены из нержавеющей стали, содержание хрома в которой составляет 1730%, например 22-24%, 24-29% или 29-30%. В предпочтительном воплощении конструкции в соответствии с изобретением обеспечивают запорную деталь для удерживания огнеупорных кирпичей в открытом промежутке, и указанная запорная деталь расположена так, что она находится между двумя стальными удлиненными крепежными лентами и в другом конце промежутка, сформированного между двумя стальными удлиненными крепежными лентами. В частности, в случае если открытый промежуток должен проходить вертикально при использовании охлаждающего элемента, охлаждающий элемент должен иметь приспособление для удержания огнеупорных кирпичей в открытом промежутке, и такой вид запорной детали хорошо подходит для этих целей. Описание чертежей Несколько предпочтительных воплощений изобретения описаны более подробно ниже со ссылками на прилагаемые чертежи, на которых на фиг. 1 представлена конструкция, включающая несколько охлаждающих элементов,на фиг. 2 представлено предпочтительное воплощение охлаждающего элемента в соответствии с изобретением, включающего каркас, к которому прикреплены стальные удлиненные крепежные ленты, и запорную деталь между стальными удлиненными крепежными лентами, и на фиг. 3 представлен вид охлаждающего элемента фиг. 2, под другим углом. Подробное описание изобретения Изобретение относится к способу изготовления охлаждающего элемента 1, применяемого в соединении с металлургической печью или подобными устройствами, и к охлаждающему элементу 1, применяемому в соединении с металлургической печью или подобными устройствами, выполненному в основном из меди и снабженному каналами 2 водяного охлаждения. Вначале более подробно описан способ по изобретению изготовления охлаждающего элемента 1,применяемого в соединении с металлургической печью или подобными устройствами. В способе обеспечивают каркас 3, выполненный в основном из меди и снабженный каналами 2 водяного охлаждения. В способе в каркасе 3 обеспечивают крепежные элементы 4 для соединения огнеупорных кирпичей 6 с каркасом 3. Огнеупорные кирпичи 6 предпочтительно соединяют с поверхностью каркаса 3, которая обращена к расплавленному металлу, когда охлаждающий элемент 1 установлен в металлургической печи или подобном устройстве и когда охлаждающий элемент 1 применяют в металлургической печи или подобном устройстве. В способе огнеупорные кирпичи 6 прикрепляют к каркасу 3 с помощью крепежных элементов 4. В способе крепежные элементы 4, по меньшей мере, частично изготавливают из стальных удлиненных крепежных лент 5. Стальные удлиненные крепежные ленты 5 прикрепляют к каркасу 3 так, что стальные удлиненные крепежные ленты 5 вместе образуют между собой открытый промежуток 7, сужающийся в направлении от дна 8 открытого промежутка 7. Огнеупорные кирпичи 6 размещают в открытом промежутке 7, так что огнеупорные кирпичи 6 находятся, по меньшей мере, частично в открытом промежутке 7. Открытый промежуток 7 предпочтительно сужается клинообразно в направлении от дна 8 открытого промежутка 7. Стальные удлиненные крепежные ленты 5 предпочтительно прикрепляют к каркасу 3 так, что в каркасе обеспечивают, например, с помощью механической обработки удлиненные канавки 10 для стальных удлиненных крепежных лент 5. В случае, когда каркас 3 снабжен удлиненными канавками 10 для стальных удлиненных крепежных лент 5, удлиненные канавки 10 предпочтительно, но не обязательно, изготавливают так, что между удлиненной канавкой 10 и стальной удлиненной крепежной лентой 5 обеспечивают фрикционно-посадочное или подогнанное по форме соединение для удержания стальной удлиненной крепежной ленты 5 в удлиненной канавке 10. На чертежах между каждой удлиненной канавкой 10 и стальной удлиненной крепежной лентой 5 выполнено соединение типа "ласточкин хвост". В качестве альтернативы стальная удлиненная крепежная лента 5 может быть также отлита непосредственно в каркасе 3, например, одновременно и на той же самой стадии литья, когда каркас 3 изготавливают путем литья. В способе в открытом промежутке 7 предпочтительно огнеупорные кирпичи 6 располагают так, что огнеупорные кирпичи 6 вместе образуют единую конструкцию, содержащую участок, расположенный в открытом промежутке 7, причем размеры и форма указанного участка, по меньшей мере, частично соответствует размерам и форме открытого промежутка 7. В способе в открытом промежутке 7 предпочтительно огнеупорные кирпичи 6 располагают так, что огнеупорные кирпичи 6 вместе образуют единую конструкцию, которая, по существу, полностью расположена в открытом промежутке 7 и размеры и форма которой, по меньшей мере, частично соответствуют размерам и форме открытого промежутка 7. Открытый промежуток 7 предпочтительно обеспечивают прикреплением стальной удлиненной крепежной ленты 5 к каркасу 3, так что открытый промежуток 7 сформирован между двумя стальными удлиненными крепежными лентами 5. Стальные удлиненные крепежные ленты 5 предпочтительно прикрепляют к каркасу 3 так, что дно 8 открытого промежутка 7, по меньшей мере, частично, но предпочтительно полностью, сформировано поверхностью каркаса 3. В способе к каркасу предпочтительно прикрепляют по меньшей мере одну стальную удлиненную крепежную ленту 5, поперечное сечение которой расширяется в направлении от дна 8 открытого промежутка 7, так что открытый промежуток, сформированный между двумя стальными удлиненными крепежными лентами 5, сужается в направлении от дна 8 открытого промежутка 7. Стальные удлиненные крепежные ленты 5 предпочтительно изготавливают из нержавеющей стали,содержание хрома в которой составляет более 10,5%, предпочтительно нержавеющей стали стандартаEN 10095 (жаропрочные стали и никелевые сплавы). Стальные удлиненные крепежные ленты могут быть предпочтительно изготовлены из нержавеющей стали, содержание хрома в которой составляет 17-30%, например 22-24, 24-29 или 29-30%. В способе предпочтительно обеспечивают запорную деталь 9 для удерживания огнеупорных кирпичей 6 в открытом промежутке 7. Запорную деталь предпочтительно размещают так, что она соединяет две стальные удлиненные крепежные ленты 5, и так, что она находится в конце открытого промежутка 7,сформированного между двумя стальными удлиненными крепежными лентами 5. Изобретение также относится к охлаждающему элементу 1, применяемому в соединении с металлургической печью или подобными устройствами, причем указанный охлаждающий элемент выполнен в основном из меди и снабжен каналами 2 водяного охлаждения. Охлаждающий элемент 1 включает каркас 3, выполненный в основном из меди и снабженный каналами 2 водяного охлаждения. Кроме того, охлаждающий элемент 1 включает огнеупорные кирпичи 6 и крепежные элементы 4 для присоединения огнеупорных кирпичей 6 к каркасу 3. Крепежные элементы 4, по меньшей мере, частично сформированы из удлиненных крепежных лент 5, выполненных из стали. Стальные удлиненные крепежные ленты 5 прикреплены к каркасу 3 так, что стальные удлиненные крепежные ленты 5 вместе образуют между собой открытый промежуток 7, сужающийся в направлении от дна 8 открытого промежутка 7. Открытый промежуток 7 предпочтительно сужается клинообразно в направлении от дна 8 открытого промежутка 7. Огнеупорные кирпичи 6 расположены в открытом промежутке 7 так, что огнеупорные кирпичи 6 находятся, по меньшей мере, частично в открытых промежутках 7. Стальные удлиненные крепежные ленты 5 предпочтительно прикреплены к каркасу 3 посредством того, что в каркасе 3 выполнены, например, с помощью механической обработки удлиненные канавки 10 для стальных удлиненных крепежных лент 5, удлиненные канавки 10 предпочтительно выполнены так,что между удлиненной канавкой 10 и стальной удлиненной крепежной лентой 5 получают фрикционнопосадочное или подогнанное по форме соединение для удержания стальной удлиненной крепежной ленты 5 в удлиненной канавке 10. На чертежах, между каждой удлиненной канавкой 10 и каждой стальной удлиненной крепежной лентой 5 выполнено соединение типа "ласточкин хвост". В качестве альтернативы, стальная удлиненная крепежная лента 5 может быть отлита непосредственно в каркасе 3, например,на той же самой стадии литья, когда каркас 3 получают с помощью литья. Огнеупорные кирпичи предпочтительно вместе образуют единую конструкцию, включающую участок, расположенный в открытом промежутке 7, причем размеры и форма указанного участка, по меньшей мере, частично соответствуют размерам и форме открытого промежутка 7. В качестве альтернативы огнеупорные кирпичи 6 предпочтительно вместе образуют единую конструкцию, расположенную по существу полностью в открытом промежутке 7, причем размеры и форма указанной конструкции, по меньшей мере, частично соответствуют размерам и форме открытого промежутка 7. Открытый промежуток 7 предпочтительно образован путем прикрепления стальных удлиненных крепежных лент 5 к каркасу 3 так, что открытый промежуток 7 образован между двумя стальными удлиненными крепежными лентами 5. Стальные удлиненные крепежные ленты 5 предпочтительно прикреплены к каркасу 3 так, что дно 8 открытого промежутка 7 образовано, по меньшей мере частично, поверхностью каркаса 3. К каркасу 3 предпочтительно прикреплена по меньшей мере одна стальная удлиненная крепежная лента 5, площадь поперечного сечения которой расширяется в направлении от дна 8 открытого промежутка 7, так что открытый промежуток 7, сформированный между двумя удлиненными крепежными лентами 5, сужается в направлении от дна 8 открытого промежутка 7. Стальные удлиненные крепежные ленты 5 предпочтительно выполнены из нержавеющей стали, содержание хрома в которой составляет более 10,5%, предпочтительно нержавеющей стали стандарта EN 10095 (жаропрочные стали и никелевые сплавы). Например, стальные удлиненные крепежные ленты 5 выполнены из нержавеющей стали, содержание хрома в которой составляет 17-30%, например 22-24, 24-29 или 29-30%. Охлаждающий элемент 1 предпочтительно включает запорную деталь 9 для удерживания огнеупорных кирпичей 6 в открытом промежутке 7. Запорная деталь 9 может быть выполнена так, что он соединяет две стальные удлиненные крепежные ленты 5, так что запорная деталь 9 находится в конце открытого промежутка 7, сформированного между двумя стальными удлиненными крепежными лентами 5. Для специалиста в данной области техники очевидно, что с развитием технологии основная идея изобретения может быть реализована множеством других способов. Таким образом, изобретение и его различные воплощения не ограничены примерами, описанными выше, но они могут изменятся в пределах области защиты прилагаемой формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ получения охлаждающего элемента (1) для металлургической печи, в котором огнеупорные кирпичи прикрепляют к каркасу (3), выполненному в основном из меди и снабженному каналами (2) водяного охлаждения и крепежными элементами (4),причем огнеупорные кирпичи (6) прикрепляют к каркасу (3) с помощью крепежных элементов (4),при этом крепежные элементы (4), по меньшей мере, частично сформированы из удлиненных крепежных планок (5), выполненных из стали,стальные удлиненные крепежные планки (5) прикрепляют к каркасу (3) так, что стальные удлиненные крепежные планки (5) вместе образуют между собой открытый промежуток (7), сужающийся в направлении от дна (8) открытого промежутка (7), и огнеупорные кирпичи (6) располагают в открытом промежутке (7) так, что огнеупорные кирпичи(6) находятся, по меньшей мере, частично в открытом промежутке (7), при этом огнеупорные кирпичи(6) выполнены такими, что они вместе образуют единую конструкцию, включающую, по меньшей мере,участок, находящийся в открытом промежутке (7), причем размеры и форма указанного участка, по меньшей мере, частично соответствует размерам и форме указанного открытого промежутка (7). 2. Способ по п.1, отличающийся тем, что в открытом промежутке (7) огнеупорные кирпичи (6) располагают так, что огнеупорные кирпичи (6) вместе образуют единую конструкцию, находящуюся, по существу, полностью в открытом промежутке (7), причем размеры и форма указанной конструкции, по меньшей мере, частично соответствуют размерам и форме открытого промежутка (7). 3. Способ по любому из пп.1, 2, отличающийся тем, что открытый промежуток (7) образуют путем прикрепления стальных удлиненных крепежных планок (5) к каркасу (3), так что открытый промежуток(7) образуют между двумя стальными удлиненными крепежными планками (5). 4. Способ по п.3, отличающийся тем, что к каркасу (3) прикрепляют по меньшей мере одну стальную удлиненную крепежную планку (5), площадь поперечного сечения которой расширяется в направлении от дна (8) открытого промежутка (7), так что открытый промежуток (7), образованный между двумя стальными удлиненными крепежными планками (5), сужается в направлении от дна (8) открытого промежутка (7). 5. Способ по любому из пп.1-4, отличающийся тем, что открытый промежуток (7) клинообразно сужается в направлении от дна (8) открытого промежутка (7). 6. Способ по любому из пп.1-5, отличающийся тем, что стальные удлиненные крепежные планки(5) выполнены из нержавеющей стали, содержание хрома в которой составляет более 10,5%, предпочтительно составляет 17-30%, более предпочтительно 22-24, 24-29 или 29-30%. 7. Способ по любому из пп.1-6, отличающийся тем, что обеспечивают запорную деталь (9) для удержания огнеупорных кирпичей (6) в открытом промежутке (7). 8. Способ по любому из пп.1-7, отличающийся тем, что стальные удлиненные крепежные планки(5) прикрепляют к каркасу (3) путем обеспечения посредством механической обработки удлиненных канавок (10) в каркасе (3) для стальных удлиненных крепежных планок (5), так что размеры и форма стальной удлиненной крепежной планки (5), вставляемой в удлиненную канавку (10), по существу, соответствуют размерам и форме удлиненной канавки (10), для формирования фрикционно-посадочного или подогнанного по форме соединения между стальной удлиненной крепежной планкой (5) и удлиненной канавкой (10). 9. Способ по любому из пп.1-8, отличающийся тем, что открытый промежуток (7) образуют путем прикрепления стальных удлиненных крепежных планок (5) к каркасу (3) так, что дно (8) открытого промежутка (7), по меньшей мере, частично формируют из поверхности каркаса (3). 10. Охлаждающий элемент (1) для металлургической печи, выполненный в основном из меди и снабженный каналами (2) водяного охлаждения, включающий каркас (3), выполненный в основном из меди и снабженный каналами (2) водяного охлаждения и крепежными элементами (4),огнеупорные кирпичи (6), прикрепленные к каркасу (3) с помощью крепежных элементов (4), при этом крепежные элементы (4), по меньшей мере, частично сформированы из удлиненных крепежных планок (5), выполненных из стали,-5 019390 стальные удлиненные крепежные планки (5) прикреплены к каркасу (3) так, что стальные удлиненные крепежные планки (5) вместе образуют между собой открытый промежуток (7), сужающийся в направлении от дна (8) открытого промежутка (7), и огнеупорные кирпичи (6) расположены в открытых промежутках так, что огнеупорные кирпичи (6) находятся, по меньшей мере, частично в открытом промежутке (7), при этом огнеупорные кирпичи (6) выполнены такими, что они вместе образуют единую конструкцию, включающую, по меньшей мере,участок, находящийся в открытом промежутке (7), причем размеры и форма указанного участка, по меньшей мере, частично соответствуют размерам и форме указанного открытого промежутка (7). 11. Охлаждающий элемент по п.10, отличающийся тем, что огнеупорные кирпичи (6) вместе образуют единую конструкцию, находящуюся практически полностью в открытом промежутке (7), причем размеры и формы указанной конструкции, по меньшей мере, частично соответствуют размерам и форме открытого промежутка (7). 12. Охлаждающий элемент по любому из пп.10, 11, отличающийся тем, что открытый промежуток(7) образован посредством прикрепления стальных удлиненных крепежных планок (5) к каркасу (3), так что открытый промежуток (7) образован между двумя стальными удлиненными крепежными планками(5). 13. Охлаждающий элемент по п.12, отличающийся тем, что к каркасу (3) прикреплена по меньшей мере одна стальная удлиненная крепежная планка (5), площадь поперечного сечения которой расширяется в направлении от дна (8) открытого промежутка (7), так что открытый промежуток (7), образованный между двумя стальными удлиненными крепежными планками (5), сужается в направлении от дна (8) открытого промежутка (7). 14. Охлаждающий элемент по любому из пп.10-13, отличающийся тем, что открытый промежуток(7) клинообразно сужается в направлении от дна (8) открытого промежутка (7). 15. Охлаждающий элемент по любому из пп.10-14, отличающийся тем, что стальные удлиненные крепежные планки (5) выполнены из нержавеющей стали, содержание хрома в которой составляет более 10,5%, предпочтительно составляет 17-30%, более предпочтительно 22-24, 24-29 или 29-30%. 16. Охлаждающий элемент по любому из пп.10-17, отличающийся тем, что он включает запорную деталь (9) для удержания огнеупорных кирпичей (6) в открытом промежутке (7). 17. Охлаждающий элемент по п.16, отличающийся тем, что он включает стальные удлиненные крепежные планки (5), которые прикреплены к каркасу (3) с помощью удлиненных канавок (10), полученных посредством механической обработки в каркасе (3), для стальных удлиненных крепежных планок(5), так что размеры и форма сечения стальной удлиненной крепежной планки (5), вставляемой в удлиненную канавку (10), в основном соответствуют размерам и форме удлиненной канавки (10), с образованием фрикционно-посадочного или подогнанного по форме соединения между стальной удлиненной крепежной планкой (5) и удлиненной канавкой (10). 18. Охлаждающий элемент по любому из пп.10-17, отличающийся тем, что дно (8) открытого промежутка (7) образовано, по меньшей мере, частично поверхностью каркаса (3).
