Устройство для непрерывной нейтрализации широкого спектра электромагнитных излучений

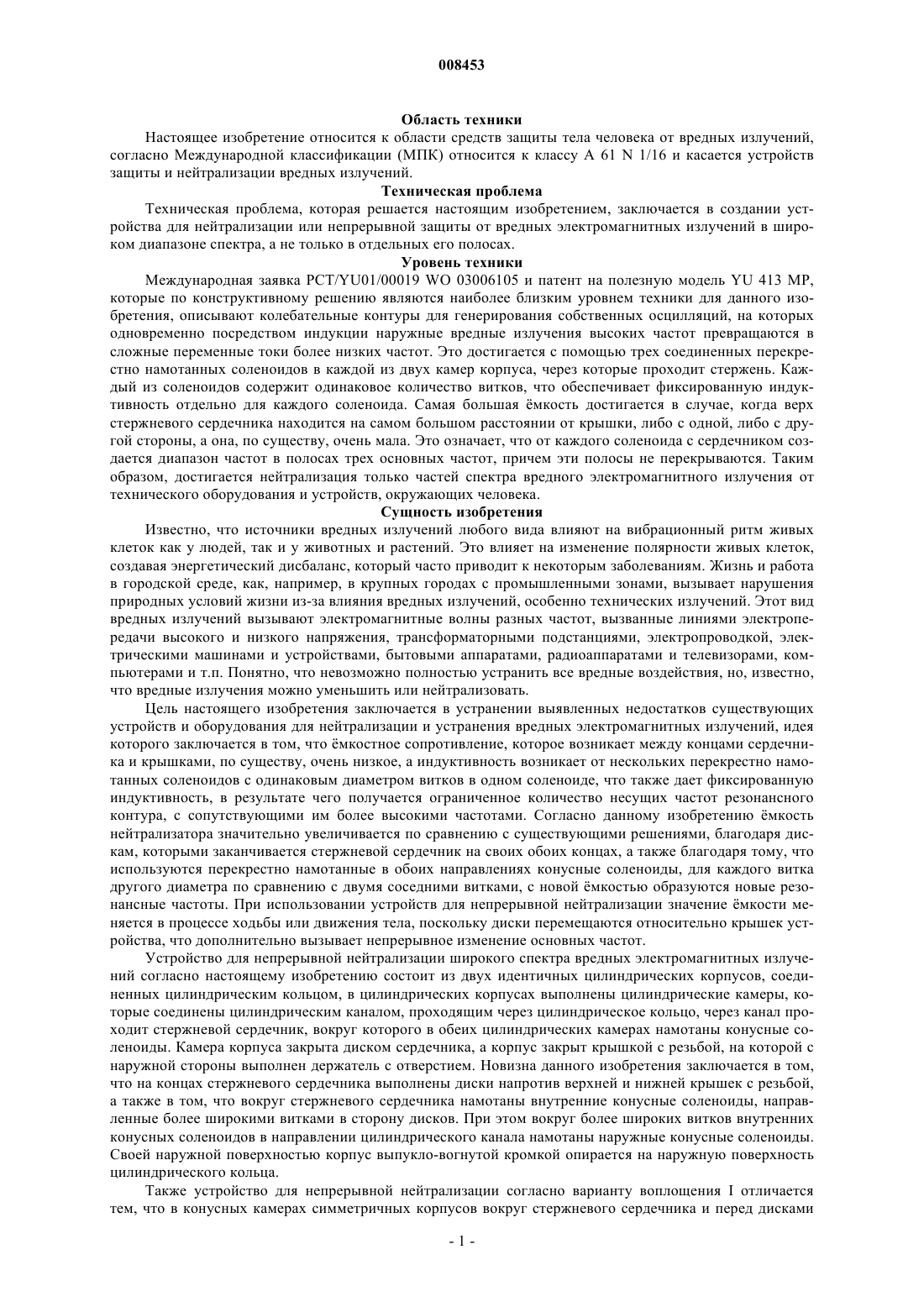

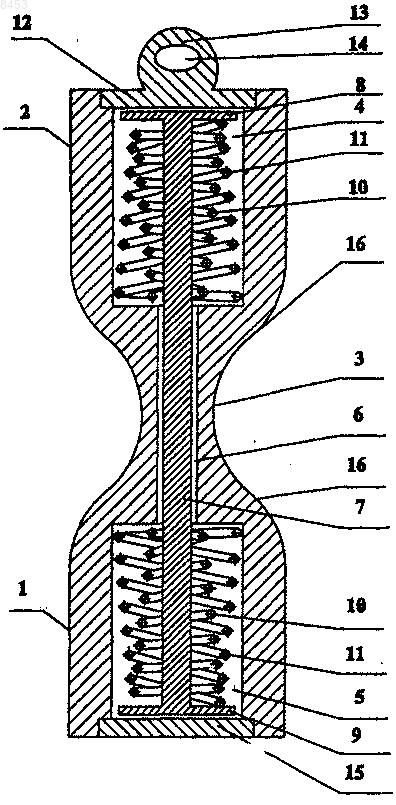

008453 Область техники Настоящее изобретение относится к области средств защиты тела человека от вредных излучений,согласно Международной классификации (МПК) относится к классу А 61 N 1/16 и касается устройств защиты и нейтрализации вредных излучений. Техническая проблема Техническая проблема, которая решается настоящим изобретением, заключается в создании устройства для нейтрализации или непрерывной защиты от вредных электромагнитных излучений в широком диапазоне спектра, а не только в отдельных его полосах. Уровень техники Международная заявка PCT/YU01/00019 WO 03006105 и патент на полезную модель YU 413 МР,которые по конструктивному решению являются наиболее близким уровнем техники для данного изобретения, описывают колебательные контуры для генерирования собственных осцилляций, на которых одновременно посредством индукции наружные вредные излучения высоких частот превращаются в сложные переменные токи более низких частот. Это достигается с помощью трех соединенных перекрестно намотанных соленоидов в каждой из двух камер корпуса, через которые проходит стержень. Каждый из соленоидов содержит одинаковое количество витков, что обеспечивает фиксированную индуктивность отдельно для каждого соленоида. Самая большая мкость достигается в случае, когда верх стержневого сердечника находится на самом большом расстоянии от крышки, либо с одной, либо с другой стороны, а она, по существу, очень мала. Это означает, что от каждого соленоида с сердечником создается диапазон частот в полосах трех основных частот, причем эти полосы не перекрываются. Таким образом, достигается нейтрализация только частей спектра вредного электромагнитного излучения от технического оборудования и устройств, окружающих человека. Сущность изобретения Известно, что источники вредных излучений любого вида влияют на вибрационный ритм живых клеток как у людей, так и у животных и растений. Это влияет на изменение полярности живых клеток,создавая энергетический дисбаланс, который часто приводит к некоторым заболеваниям. Жизнь и работа в городской среде, как, например, в крупных городах с промышленными зонами, вызывает нарушения природных условий жизни из-за влияния вредных излучений, особенно технических излучений. Этот вид вредных излучений вызывают электромагнитные волны разных частот, вызванные линиями электропередачи высокого и низкого напряжения, трансформаторными подстанциями, электропроводкой, электрическими машинами и устройствами, бытовыми аппаратами, радиоаппаратами и телевизорами, компьютерами и т.п. Понятно, что невозможно полностью устранить все вредные воздействия, но, известно,что вредные излучения можно уменьшить или нейтрализовать. Цель настоящего изобретения заключается в устранении выявленных недостатков существующих устройств и оборудования для нейтрализации и устранения вредных электромагнитных излучений, идея которого заключается в том, что мкостное сопротивление, которое возникает между концами сердечника и крышками, по существу, очень низкое, а индуктивность возникает от нескольких перекрестно намотанных соленоидов с одинаковым диаметром витков в одном соленоиде, что также дает фиксированную индуктивность, в результате чего получается ограниченное количество несущих частот резонансного контура, с сопутствующими им более высокими частотами. Согласно данному изобретению мкость нейтрализатора значительно увеличивается по сравнению с существующими решениями, благодаря дискам, которыми заканчивается стержневой сердечник на своих обоих концах, а также благодаря тому, что используются перекрестно намотанные в обоих направлениях конусные соленоиды, для каждого витка другого диаметра по сравнению с двумя соседними витками, с новой мкостью образуются новые резонансные частоты. При использовании устройств для непрерывной нейтрализации значение мкости меняется в процессе ходьбы или движения тела, поскольку диски перемещаются относительно крышек устройства, что дополнительно вызывает непрерывное изменение основных частот. Устройство для непрерывной нейтрализации широкого спектра вредных электромагнитных излучений согласно настоящему изобретению состоит из двух идентичных цилиндрических корпусов, соединенных цилиндрическим кольцом, в цилиндрических корпусах выполнены цилиндрические камеры, которые соединены цилиндрическим каналом, проходящим через цилиндрическое кольцо, через канал проходит стержневой сердечник, вокруг которого в обеих цилиндрических камерахнамотаны конусные соленоиды. Камера корпуса закрыта диском сердечника, а корпус закрыт крышкой с резьбой, на которой с наружной стороны выполнен держатель с отверстием. Новизна данного изобретения заключается в том,что на концах стержневого сердечника выполнены диски напротив верхней и нижней крышек с резьбой,а также в том, что вокруг стержневого сердечника намотаны внутренние конусные соленоиды, направленные более широкими витками в сторону дисков. При этом вокруг более широких витков внутренних конусных соленоидов в направлении цилиндрического канала намотаны наружные конусные соленоиды. Своей наружной поверхностью корпус выпукло-вогнутой кромкой опирается на наружную поверхность цилиндрического кольца. Также устройство для непрерывной нейтрализации согласно варианту воплощения I отличается тем, что в конусных камерах симметричных корпусов вокруг стержневого сердечника и перед дисками-1 008453 намотаны внутренние конусные соленоиды, а вокруг них наружные конусные соленоиды параллельно друг другу, при этом наружная поверхность корпуса с выпуклой кромкой, с которой соединена вогнутая кромка, опирается на наружное кольцо с выпуклой кромкой, которая заканчивается вогнутой кромкой. Устройство согласно варианту воплощения II отличается тем, что больше конусных соленоидов намотаны относительно друг друга со смещенными конусами и количество соленоидов больше или равно 3. Устройство согласно варианту воплощения III отличается тем, что больше конусных соленоидов взаимно параллельно намотаны относительно друг друга, причем количество соленоидов больше или равно 3. Вышеуказанное устройство согласно настоящему изобретению отличается тем, что корпуса, стержневой сердечник с дисками, конусные соленоиды, резьбовая пластина и крышка с резьбой изготовлены из материалов различной проводимости. Вышеуказанное устройство согласно варианту воплощения IV отличается тем, что наружная поверхность корпуса стыкуется с наружным кольцом посредством выпуклой кромки, которая соединена с вогнутой кромкой, которая в свою очередь соединена с наружным кольцом, при этом корпус выполнен коническо-цилиндрической формы, который охвачен кольцом в виде тора, а сверху цилиндрической части корпуса к нему прикреплен выступающий держатель с отверстием. Устройство для непрерывной нейтрализации широкого спектра вредных электромагнитных излучений по сравнению с известными из уровня техники решениями обладает следующими преимуществами: значительно увеличено максимальное значение переменной мкости,индуктивности соленоидов не постоянны, а непрерывно изменяются,значительно расширен частотный спектр собственных колебаний, а также наружных наведенных колебаний,нейтрализация наружного вредного излучения осуществляется непрерывно и в более широком частотном спектре,новая выпукло-вогнуто-конусно-цилиндрическая форма корпуса для достижения лучшего и всеобъемлющего антенного поглощения вредных излучений во всех направлениях в самом устройстве для их нейтрализации, посредством чего осуществляется пространственное перераспределение значительно большей части излучений из окружающей человека среды в нейтрализатор. Краткое описание чертежей Настоящее изобретение далее будет детально описано со ссылками на прилагаемые чертежи. Фиг. 1 - общий вид устройства; фиг. 2 - вид сверху устройства на фиг. 1; фиг. 3 - разрез по оси О - О на фиг. 2; фиг. 4 - увеличенный разрез на фиг. 3; фиг. 5 - разрез по фиг. 4 варианта воплощения I; фиг. 6 - разрез по фиг. 4 варианта воплощения II с несколькими конусными соленоидами; фиг. 7 - разрез по фиг. 5 варианта воплощения III с несколькими параллельными конусными соленоидами; фиг. 8 - наружная форма корпуса на фиг. 5 варианта воплощения IV первой части цилиндрического корпуса. Подробное описание изобретения Как видно на фиг. 1-4, устройство для непрерывной нейтрализации широкого спектра вредных электромагнитных излучений, согласно настоящему изобретению, состоит из двух идентичных цилиндрических корпусов 1 и 2, соединенных вместе цилиндрическим кольцом 3, где корпуса 1 и 2 содержат цилиндрические камеры 4, 5, которые взаимно через цилиндрическое кольцо 3 соединены цилиндрическим каналом 6, через который проходит стержневой сердечник 7, вокруг которого намотаны конусные соленоиды 10 и 11 в обеих камерах 4, 5. При этом камера 5 корпуса 1 закрыта резьбовой пластиной 15, а камера 4 корпуса 2 закрыта крышкой 12 с резьбой, на которой с наружной стороны закреплен держатель 13 с отверстием 14. Настоящее изобретение отличается тем, что на концах стержневого сердечника 7 выполнены диски 8, 9 напротив крышки 12 с резьбой и резьбовой пластины 15 соответственно, а от канала 6 вокруг стержневого сердечника 7 намотаны конусные соленоиды 10, направленные более широкими витками в сторону дисков 8 и 9. При этом вокруг более широких витков конусных соленоидов 10 в направлении к каналу 6 намотаны конусные соленоиды 11, при этом наружные поверхности цилиндрических корпусов 1, 2 выпукло-вогнутой кромкой 16 опираются на наружную поверхность цилиндрического кольца 3. Как видно на фиг. 5, устройство для непрерывной нейтрализации, согласно варианту воплощения I настоящего изобретения, отличается тем, что в конусных камерах 17, 18 симметричных корпусов 26, 27 вокруг стержневого сердечника 7 перед дисками 8, 9 намотан внутренний конусный соленоид 19, а вокруг него наружный конусный соленоид 20, параллельно друг другу, и тем, что наружная поверхность 25 корпусов 26, 27 опирается на наружное кольцо 3 выпуклой кромкой 21, на которую опирается вогнутая кромка 22, на которую в свою очередь опирается конусная кромка 32, на которую опирается выпуклая-2 008453 кромка 23, которая завершается вогнутой кромкой 24. Как видно на фиг. 6, устройство, согласно варианту воплощения II настоящего изобретения, отличается тем, что каждый из нескольких конусных соленоидов 10, 11 М намотаны относительно друг друга с расширяющимися смещенными конусами, а количество соленоидов М больше или равно 3. Как видно на фиг. 7, устройство, согласно варианту воплощения III настоящего изобретения, отличается тем, что каждый из нескольких конусных соленоидов 19, 20 N намотаны параллельно вокруг друг друга, а количество соленоидов N больше или равно 3. Вышеописанное устройство отличается тем, что корпуса 1, 2, 26, 27, стержневой сердечник 7 с дисками 8, 9, конусные соленоиды 10, 11 М, 19, 20N, резьбовая пластина 15 и крышка 12 с резьбой изготовлены из материалов с различной проводимостью. Как видно на фиг. 8, вышеописанное устройство, согласно варианту воплощения IV настоящего изобретения, отличается тем, что наружная поверхность 25 корпуса 26 наружным кольцом 3 опирается на выпуклую кромку 21, которая опирается на вогнутую кромку 22, на которую в свою очередь опирается конусная кромка 32, и которая завершается выпуклой кромкой 23, и тем, что корпус 30 жестко соединен с наружным кольцом 3, причем корпус 30 конусно-цилиндрического формы охвачен кольцом 31 в виде тора, а наверху цилиндрической части корпуса 30 жестко закреплен держатель 13 с отверстием 14. Способ изготовления и сборки устройства Устройство для непрерывной нейтрализации широкого спектра вредных электромагнитных излучений предпочтительно изготавливается и собирается следующим образом. На станке изготавливаются корпуса 1, 2, 26, 27, 30, соединенные кольцом. Затем выполняются цилиндрические камеры 4, 5, 17, 18 в корпусах 1, 2, 26, 27, 30 и между ними в соединительном кольце 3 просверливается соединительный цилиндрический канал 6. На стержневой сердечник 7 до диска 9 надеваются конусные соленоиды 10, 11,19, 20, и сердечник 7 вставляется через камеру 5, 18 и канал 6 в камеру 4, 17. После этого камера 5, 18 закрывается резьбовой пластиной 15. В камере 4, 17 на сердечник 7 надеваются другие конусные соленоиды 10, 11, 19, 20 и на сердечник 7 жестко крепится диск 8. Затем камера 4, 17 закрывается крышкой 12 с резьбой. Таким способом изготовленное устройство с нитью, протянутой через отверстие 14 выступающего держателя 13, носится на шее как брелок. В состоянии покоя частоты наружных вредных излучений индуцируют в устройстве более низкие частоты, и эти излучения поглощаются и нейтрализуются. При движении существующая небольшая мкость между отдельными частями конструкции меняется,что вызывает переменный ток сложной формы и широкого частотного спектра, который компенсирует окружающее вредное излучение. Выпуклая 21, вогнутая 22, выпуклая 23, вогнутая 24, конусная 32 и цилиндрическая кромки корпусов 26, 27, 30 кольцо 31 в форме тора, и вся наружная часть устройства действует как специально сконструированная антенна для объемного приема вредных излучений со всех направлений для их более полного поглощения и нейтрализации. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для непрерывной нейтрализации широкого спектра вредных электромагнитных излучений, содержащее два идентичных цилиндрических корпуса (1, 2), жестко соединенных цилиндрическим кольцом (3), в корпусах (1, 2) выполнены цилиндрические камеры (4, 5), которые через цилиндрическое кольцо (3) соединены цилиндрическим каналом (6), в котором размещен стержневой сердечник(7), вокруг которого намотаны конусные соленоиды (10, 11) в обеих камерах (4, 5), причем камера (5) корпуса (1) закрыта резьбовой пластиной (15), а камера (4) корпуса (2) закрыта крышкой (12) с резьбой,на которой с наружной стороны выполнен держатель (13) с отверстием (14), отличающееся тем, что на концах стержневого сердечника (7) жестко закреплены диски (8, 9) напротив крышки (12) с резьбой и резьбовой пластины (15) соответственно, а также тем, что от канала (6) вокруг стержневого сердечника(7) намотаны конусные соленоиды (10) с более широкими витками по направлению к дискам (8, 9), от более широких витков конусных соленоидов (10) в направлении к каналу (6) намотаны расширяющиеся конусные соленоиды (11), при этом наружной поверхностью цилиндрические корпуса (1, 2) с выпукловогнутой кромкой (16) стыкуются с наружной поверхностью цилиндрического кольца (3). 2. Устройство по п.1, отличающееся тем, что в варианте воплощения I в конусных камерах (17, 18) симметрических корпусов (26, 27) вокруг стержневого сердечника (7) перед дисками (8, 9) намотаны внутренний конусный соленоид (19), а вокруг него наружный конусный соленоид (20), параллельно друг к другу, при этом наружная поверхность (25) корпусов (26, 27) стыкуется с наружным кольцом (3) выпуклой кромкой (21), которая состыкована с вогнутой кромкой (22), с которой соединена наружная конусная кромка (32), соединенная с выпуклой кромкой (23), которая завершается выпуклой кромкой (24). 3. Устройство по п.1, отличающееся тем, что в варианте воплощения II несколько конусных соленоидов (10, 11, , М) намотаны относительно друг друга с продольно смещенными конусами, а количество соленоидов (М) более или равно 3. 4. Устройство по п.2, отличающееся тем, что в варианте воплощения III несколько конусных соленоидов (19, 20, , N) намотаны взаимно параллельно друг другу, причем количество соленоидов (N) больше или равно 3.-3 008453 5. Устройство по пп.1-4, отличающееся тем, что цилиндрические корпуса (1, 2, 26, 27), стержневой сердечник (7) с дисками (8, 9), конусные соленоиды (10, 11, , М; 19, 20, , N), резьбовая пластина (15) и крышка (12) с резьбой изготовлены из материалов с различной проводимостью. 6. Устройство по пп.2, 4, 5, отличающееся тем, что в варианте воплощения IV наружная поверхность (25) корпуса (26) стыкуется с наружным кольцом (3) выпуклой кромкой (21), которая состыкована с вогнутой кромкой (22), с которой соединена наружная конусная кромка (32), и которая завершается выпуклой кромкой (23), а также тем, что корпус (30) жестко соединен с наружным кольцом (3), причем корпус (30) конусно-цилиндрической формы ниже цилиндра жестко охвачен кольцом (31) в виде тора, на цилиндрической части корпуса (30) выполнен держатель (13) с отверстием (14).
