Подставка-зажим для мягкой тары с жидкими или сыпучими продуктами (варианты)

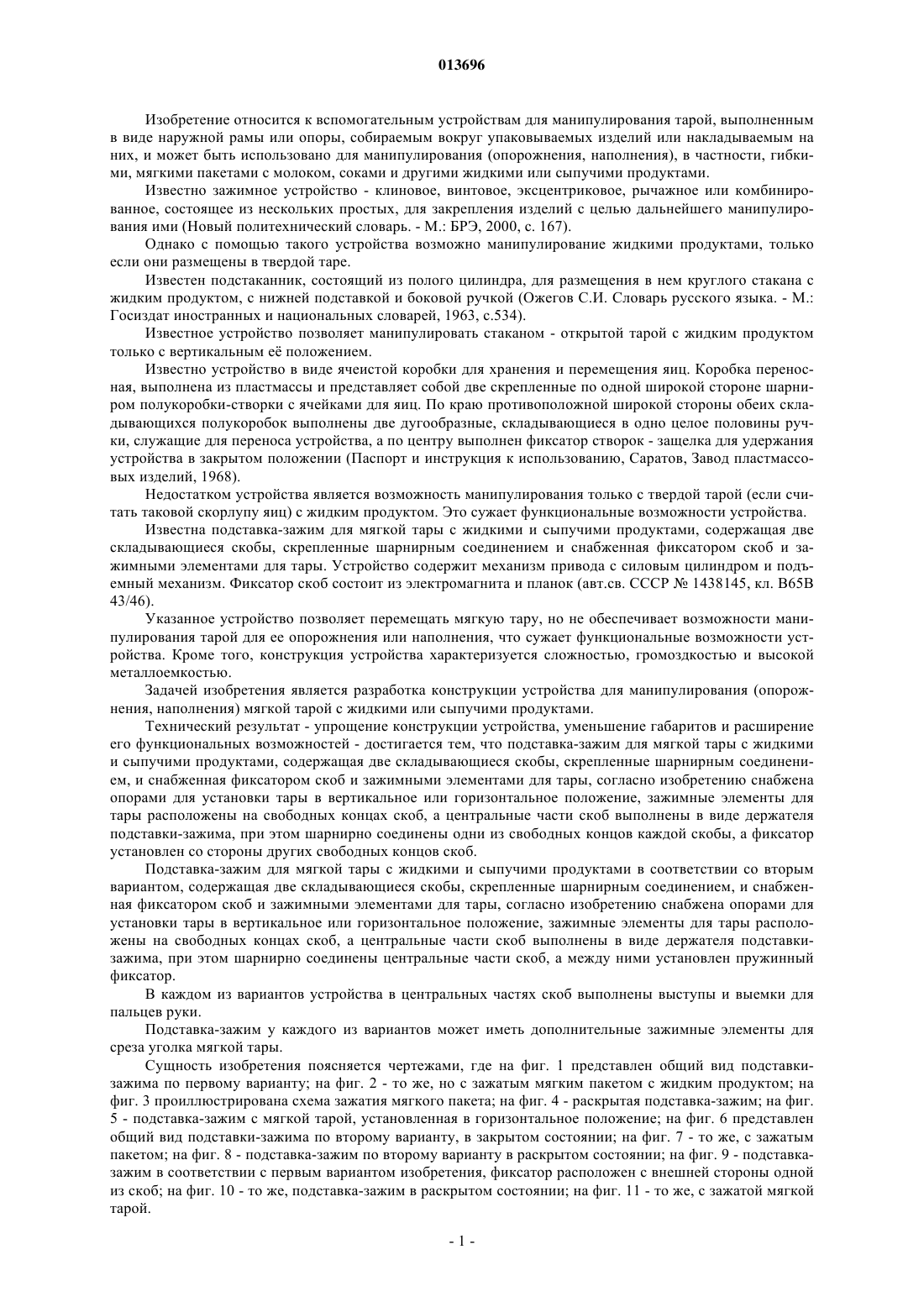

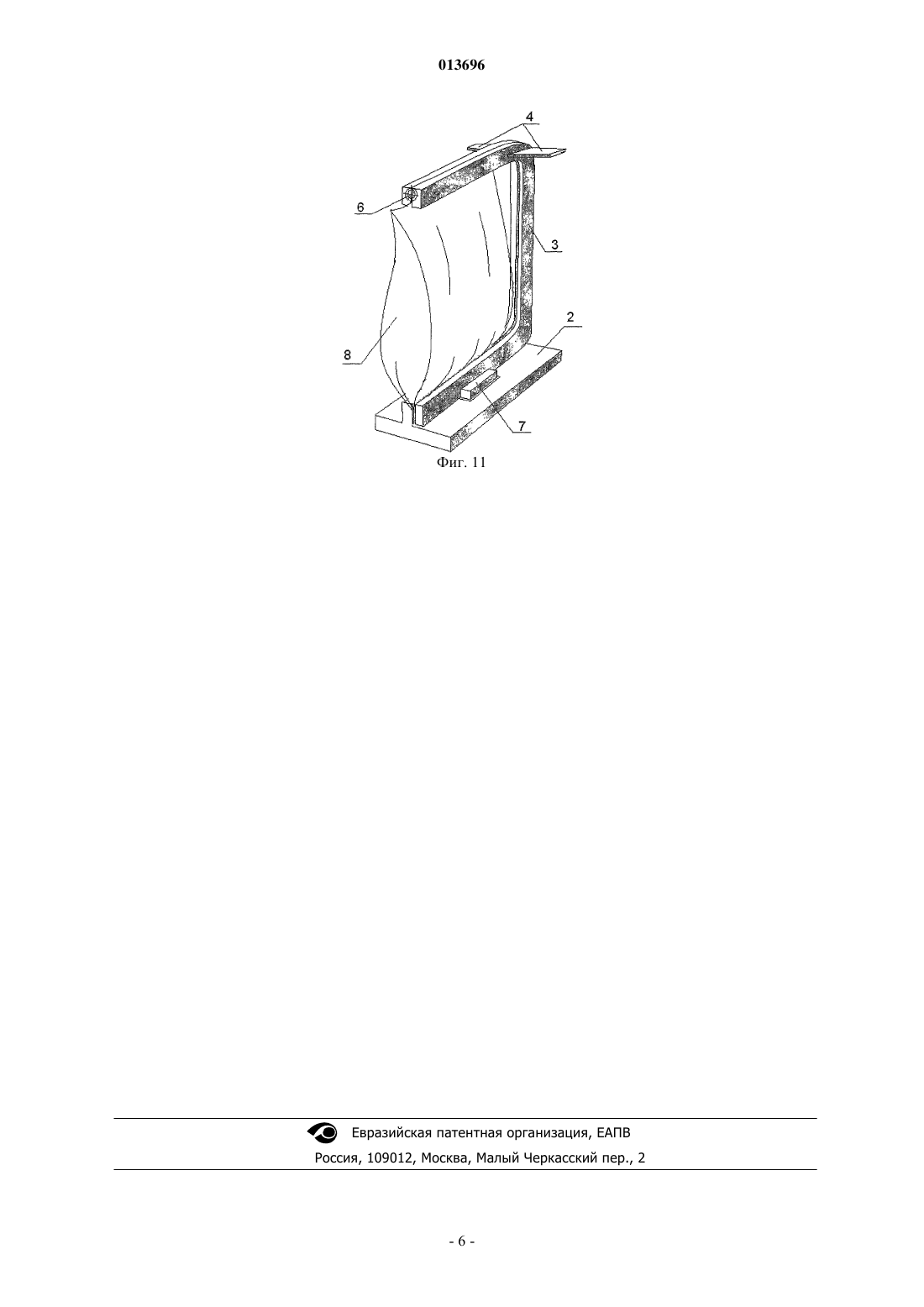

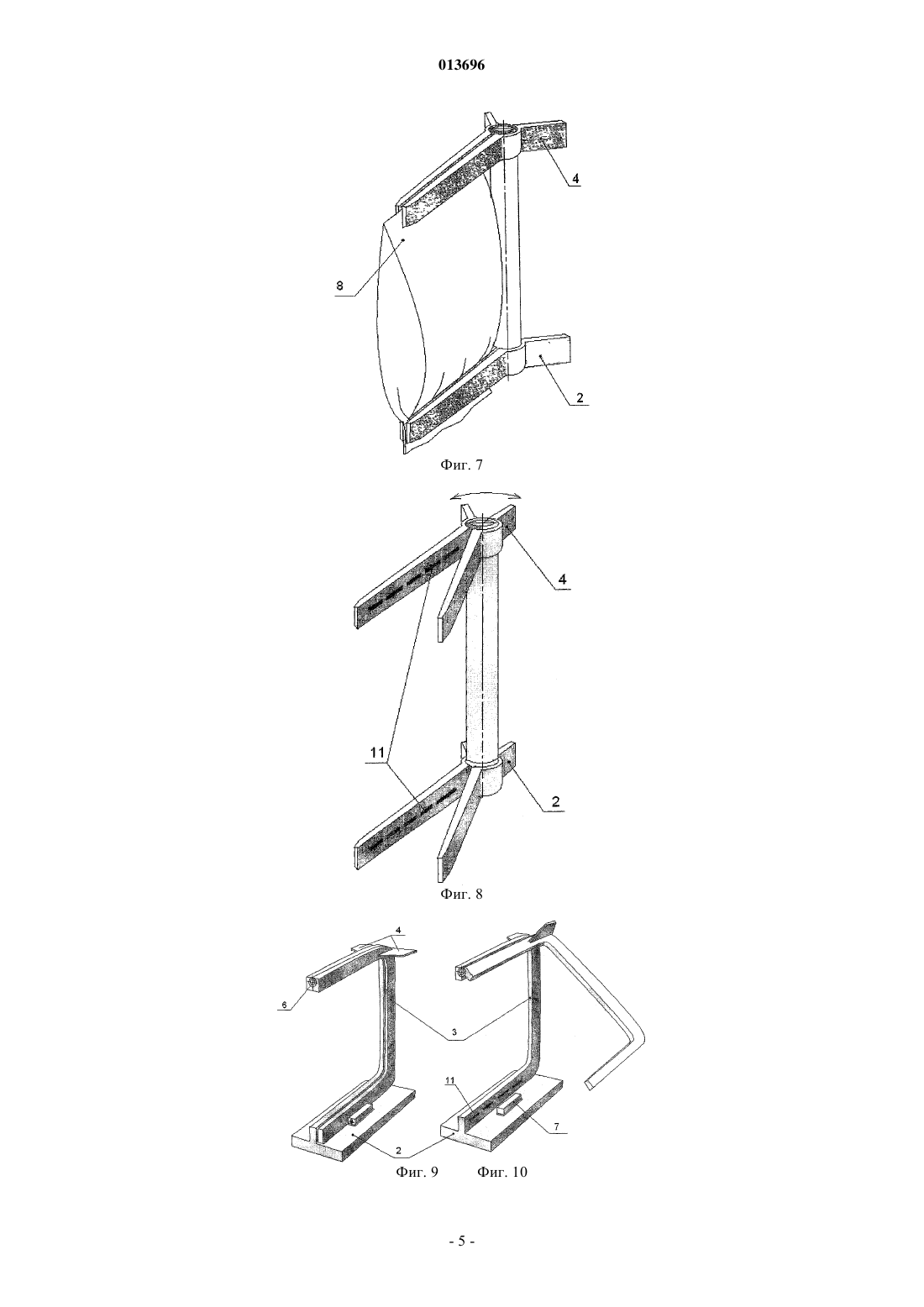

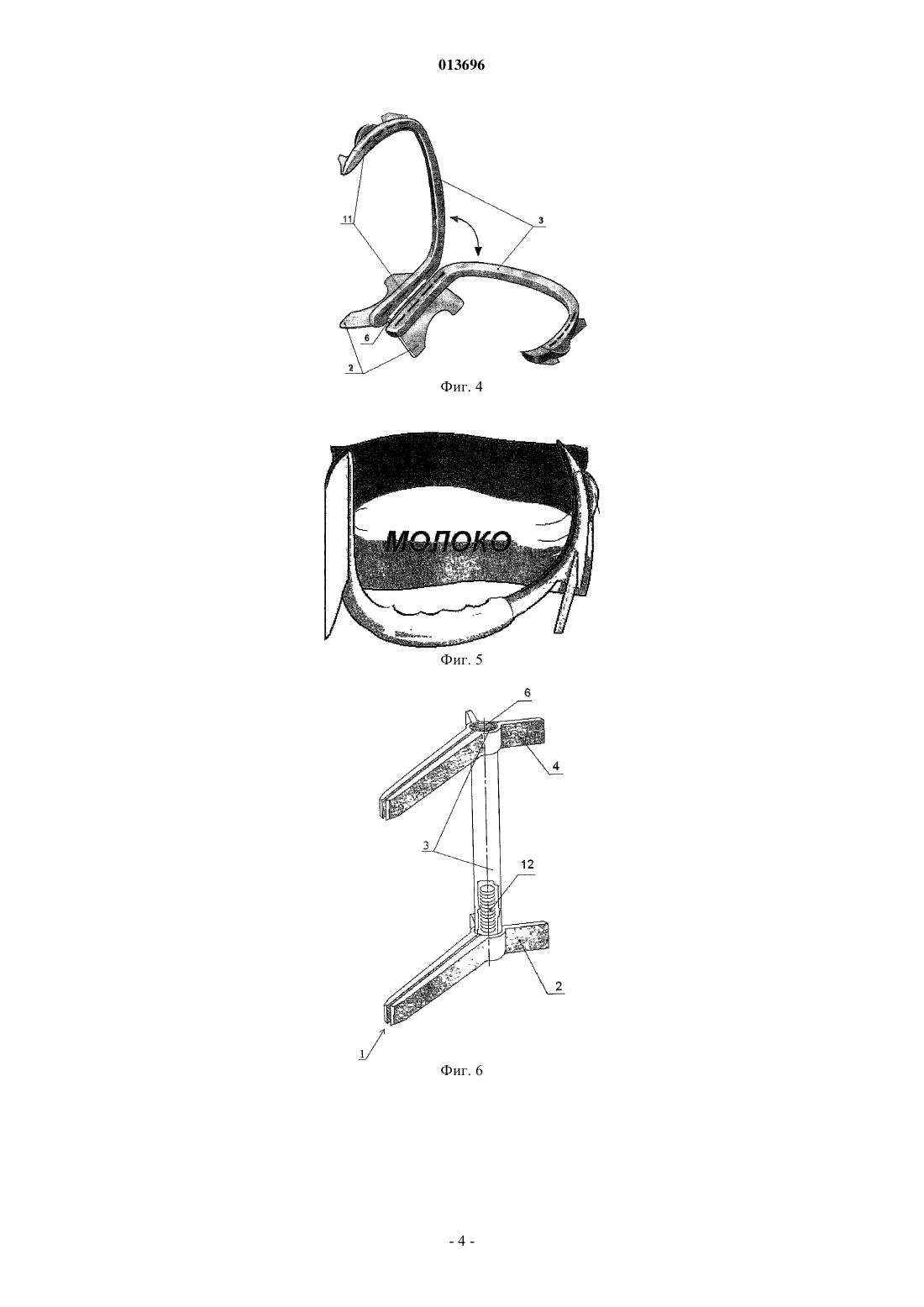

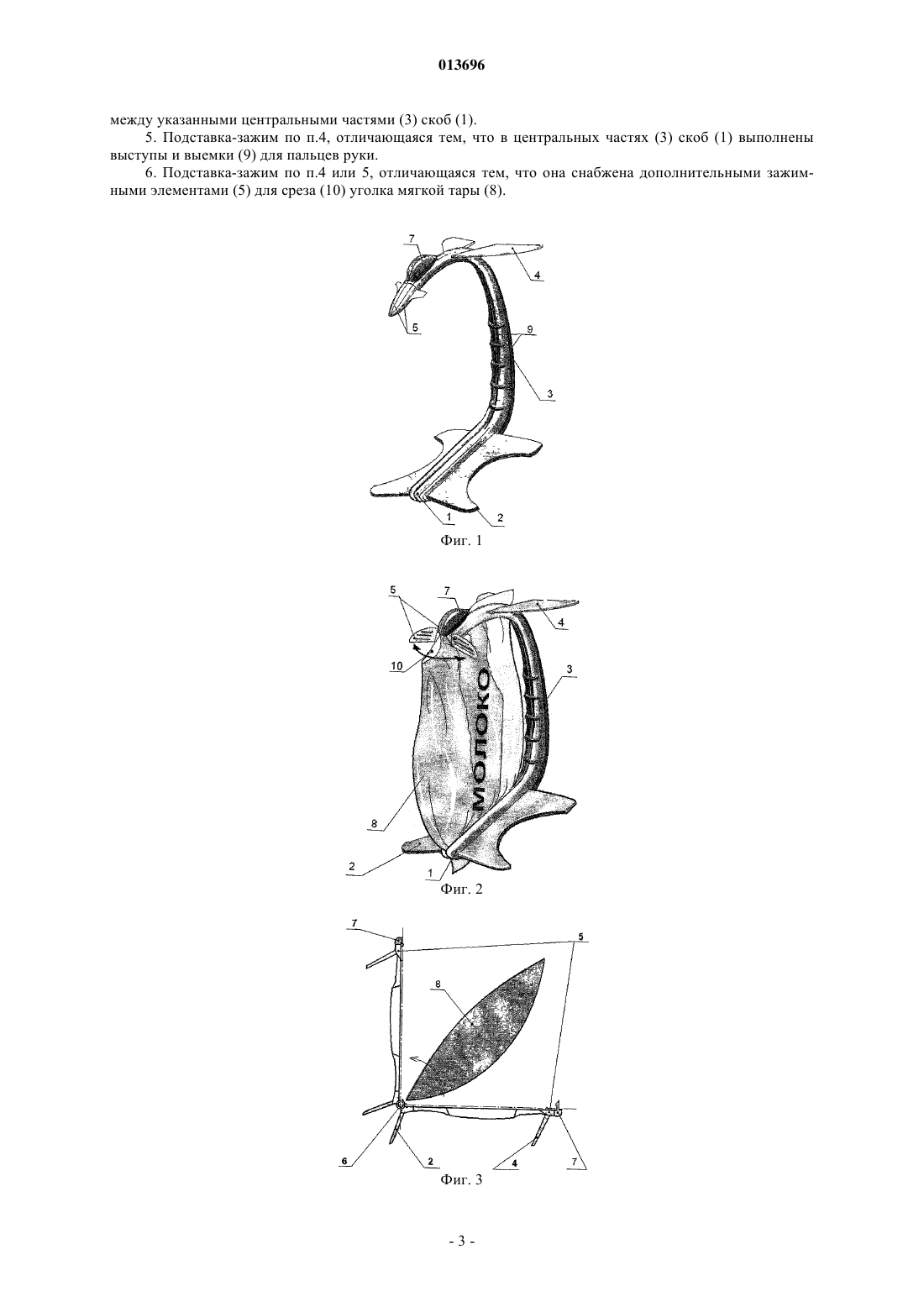

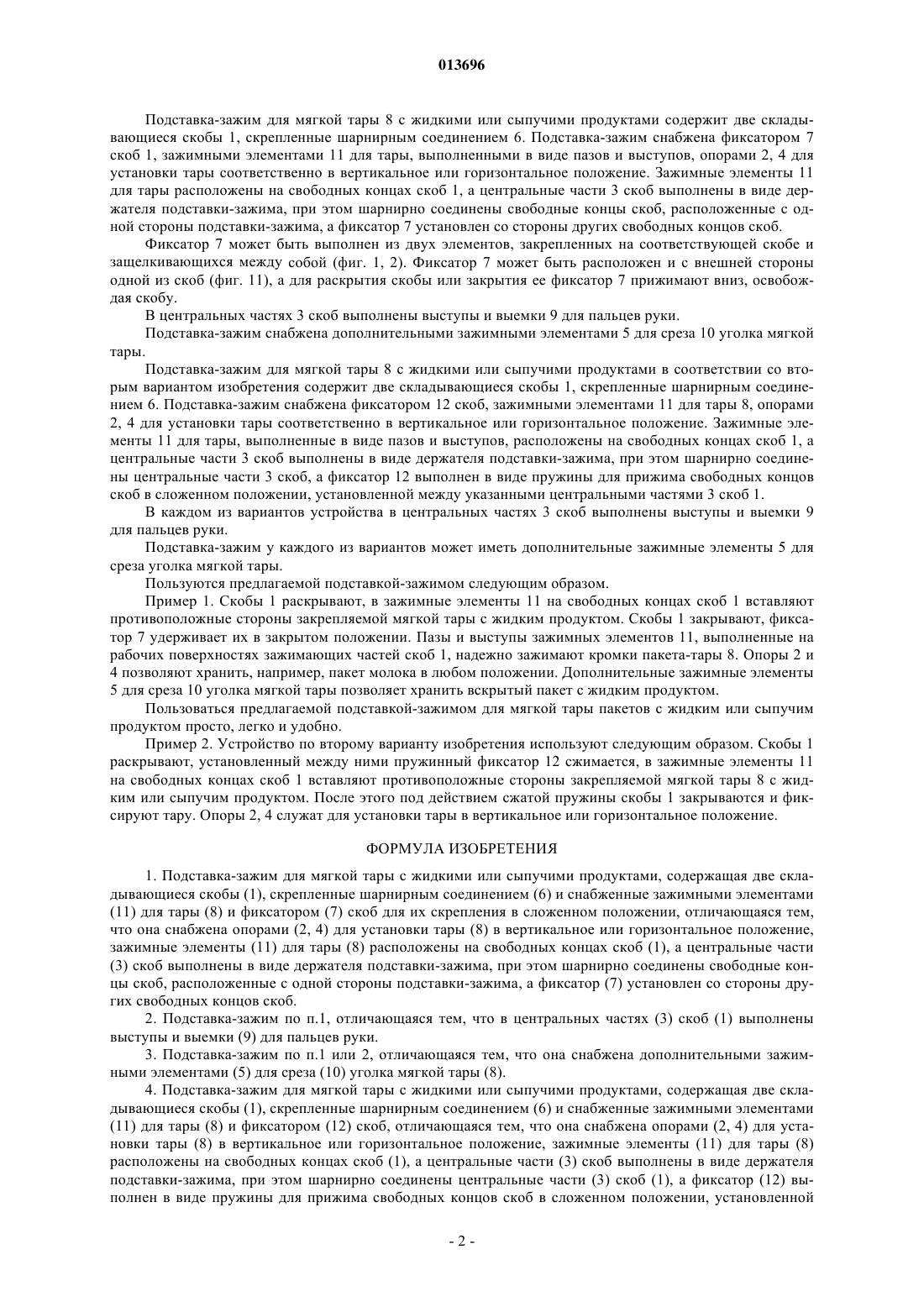

013696 Изобретение относится к вспомогательным устройствам для манипулирования тарой, выполненным в виде наружной рамы или опоры, собираемым вокруг упаковываемых изделий или накладываемым на них, и может быть использовано для манипулирования (опорожнения, наполнения), в частности, гибкими, мягкими пакетами с молоком, соками и другими жидкими или сыпучими продуктами. Известно зажимное устройство - клиновое, винтовое, эксцентриковое, рычажное или комбинированное, состоящее из нескольких простых, для закрепления изделий с целью дальнейшего манипулирования ими (Новый политехнический словарь. - М.: БРЭ, 2000, с. 167). Однако с помощью такого устройства возможно манипулирование жидкими продуктами, только если они размещены в твердой таре. Известен подстаканник, состоящий из полого цилиндра, для размещения в нем круглого стакана с жидким продуктом, с нижней подставкой и боковой ручкой (Ожегов С.И. Словарь русского языка. - М.: Госиздат иностранных и национальных словарей, 1963, с.534). Известное устройство позволяет манипулировать стаканом - открытой тарой с жидким продуктом только с вертикальным е положением. Известно устройство в виде ячеистой коробки для хранения и перемещения яиц. Коробка переносная, выполнена из пластмассы и представляет собой две скрепленные по одной широкой стороне шарниром полукоробки-створки с ячейками для яиц. По краю противоположной широкой стороны обеих складывающихся полукоробок выполнены две дугообразные, складывающиеся в одно целое половины ручки, служащие для переноса устройства, а по центру выполнен фиксатор створок - защелка для удержания устройства в закрытом положении (Паспорт и инструкция к использованию, Саратов, Завод пластмассовых изделий, 1968). Недостатком устройства является возможность манипулирования только с твердой тарой (если считать таковой скорлупу яиц) с жидким продуктом. Это сужает функциональные возможности устройства. Известна подставка-зажим для мягкой тары с жидкими и сыпучими продуктами, содержащая две складывающиеся скобы, скрепленные шарнирным соединением и снабженная фиксатором скоб и зажимными элементами для тары. Устройство содержит механизм привода с силовым цилиндром и подъемный механизм. Фиксатор скоб состоит из электромагнита и планок (авт.св. СССР 1438145, кл. В 65 В 43/46). Указанное устройство позволяет перемещать мягкую тару, но не обеспечивает возможности манипулирования тарой для ее опорожнения или наполнения, что сужает функциональные возможности устройства. Кроме того, конструкция устройства характеризуется сложностью, громоздкостью и высокой металлоемкостью. Задачей изобретения является разработка конструкции устройства для манипулирования (опорожнения, наполнения) мягкой тарой с жидкими или сыпучими продуктами. Технический результат - упрощение конструкции устройства, уменьшение габаритов и расширение его функциональных возможностей - достигается тем, что подставка-зажим для мягкой тары с жидкими и сыпучими продуктами, содержащая две складывающиеся скобы, скрепленные шарнирным соединением, и снабженная фиксатором скоб и зажимными элементами для тары, согласно изобретению снабжена опорами для установки тары в вертикальное или горизонтальное положение, зажимные элементы для тары расположены на свободных концах скоб, а центральные части скоб выполнены в виде держателя подставки-зажима, при этом шарнирно соединены одни из свободных концов каждой скобы, а фиксатор установлен со стороны других свободных концов скоб. Подставка-зажим для мягкой тары с жидкими и сыпучими продуктами в соответствии со вторым вариантом, содержащая две складывающиеся скобы, скрепленные шарнирным соединением, и снабженная фиксатором скоб и зажимными элементами для тары, согласно изобретению снабжена опорами для установки тары в вертикальное или горизонтальное положение, зажимные элементы для тары расположены на свободных концах скоб, а центральные части скоб выполнены в виде держателя подставкизажима, при этом шарнирно соединены центральные части скоб, а между ними установлен пружинный фиксатор. В каждом из вариантов устройства в центральных частях скоб выполнены выступы и выемки для пальцев руки. Подставка-зажим у каждого из вариантов может иметь дополнительные зажимные элементы для среза уголка мягкой тары. Сущность изобретения поясняется чертежами, где на фиг. 1 представлен общий вид подставкизажима по первому варианту; на фиг. 2 - то же, но с зажатым мягким пакетом с жидким продуктом; на фиг. 3 проиллюстрирована схема зажатия мягкого пакета; на фиг. 4 - раскрытая подставка-зажим; на фиг. 5 - подставка-зажим с мягкой тарой, установленная в горизонтальное положение; на фиг. 6 представлен общий вид подставки-зажима по второму варианту, в закрытом состоянии; на фиг. 7 - то же, с зажатым пакетом; на фиг. 8 - подставка-зажим по второму варианту в раскрытом состоянии; на фиг. 9 - подставказажим в соответствии с первым вариантом изобретения, фиксатор расположен с внешней стороны одной из скоб; на фиг. 10 - то же, подставка-зажим в раскрытом состоянии; на фиг. 11 - то же, с зажатой мягкой тарой.-1 013696 Подставка-зажим для мягкой тары 8 с жидкими или сыпучими продуктами содержит две складывающиеся скобы 1, скрепленные шарнирным соединением 6. Подставка-зажим снабжена фиксатором 7 скоб 1, зажимными элементами 11 для тары, выполненными в виде пазов и выступов, опорами 2, 4 для установки тары соответственно в вертикальное или горизонтальное положение. Зажимные элементы 11 для тары расположены на свободных концах скоб 1, а центральные части 3 скоб выполнены в виде держателя подставки-зажима, при этом шарнирно соединены свободные концы скоб, расположенные с одной стороны подставки-зажима, а фиксатор 7 установлен со стороны других свободных концов скоб. Фиксатор 7 может быть выполнен из двух элементов, закрепленных на соответствующей скобе и защелкивающихся между собой (фиг. 1, 2). Фиксатор 7 может быть расположен и с внешней стороны одной из скоб (фиг. 11), а для раскрытия скобы или закрытия ее фиксатор 7 прижимают вниз, освобождая скобу. В центральных частях 3 скоб выполнены выступы и выемки 9 для пальцев руки. Подставка-зажим снабжена дополнительными зажимными элементами 5 для среза 10 уголка мягкой тары. Подставка-зажим для мягкой тары 8 с жидкими или сыпучими продуктами в соответствии со вторым вариантом изобретения содержит две складывающиеся скобы 1, скрепленные шарнирным соединением 6. Подставка-зажим снабжена фиксатором 12 скоб, зажимными элементами 11 для тары 8, опорами 2, 4 для установки тары соответственно в вертикальное или горизонтальное положение. Зажимные элементы 11 для тары, выполненные в виде пазов и выступов, расположены на свободных концах скоб 1, а центральные части 3 скоб выполнены в виде держателя подставки-зажима, при этом шарнирно соединены центральные части 3 скоб, а фиксатор 12 выполнен в виде пружины для прижима свободных концов скоб в сложенном положении, установленной между указанными центральными частями 3 скоб 1. В каждом из вариантов устройства в центральных частях 3 скоб выполнены выступы и выемки 9 для пальцев руки. Подставка-зажим у каждого из вариантов может иметь дополнительные зажимные элементы 5 для среза уголка мягкой тары. Пользуются предлагаемой подставкой-зажимом следующим образом. Пример 1. Скобы 1 раскрывают, в зажимные элементы 11 на свободных концах скоб 1 вставляют противоположные стороны закрепляемой мягкой тары с жидким продуктом. Скобы 1 закрывают, фиксатор 7 удерживает их в закрытом положении. Пазы и выступы зажимных элементов 11, выполненные на рабочих поверхностях зажимающих частей скоб 1, надежно зажимают кромки пакета-тары 8. Опоры 2 и 4 позволяют хранить, например, пакет молока в любом положении. Дополнительные зажимные элементы 5 для среза 10 уголка мягкой тары позволяет хранить вскрытый пакет с жидким продуктом. Пользоваться предлагаемой подставкой-зажимом для мягкой тары пакетов с жидким или сыпучим продуктом просто, легко и удобно. Пример 2. Устройство по второму варианту изобретения используют следующим образом. Скобы 1 раскрывают, установленный между ними пружинный фиксатор 12 сжимается, в зажимные элементы 11 на свободных концах скоб 1 вставляют противоположные стороны закрепляемой мягкой тары 8 с жидким или сыпучим продуктом. После этого под действием сжатой пружины скобы 1 закрываются и фиксируют тару. Опоры 2, 4 служат для установки тары в вертикальное или горизонтальное положение. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Подставка-зажим для мягкой тары с жидкими или сыпучими продуктами, содержащая две складывающиеся скобы (1), скрепленные шарнирным соединением (6) и снабженные зажимными элементами(11) для тары (8) и фиксатором (7) скоб для их скрепления в сложенном положении, отличающаяся тем,что она снабжена опорами (2, 4) для установки тары (8) в вертикальное или горизонтальное положение,зажимные элементы (11) для тары (8) расположены на свободных концах скоб (1), а центральные части(3) скоб выполнены в виде держателя подставки-зажима, при этом шарнирно соединены свободные концы скоб, расположенные с одной стороны подставки-зажима, а фиксатор (7) установлен со стороны других свободных концов скоб. 2. Подставка-зажим по п.1, отличающаяся тем, что в центральных частях (3) скоб (1) выполнены выступы и выемки (9) для пальцев руки. 3. Подставка-зажим по п.1 или 2, отличающаяся тем, что она снабжена дополнительными зажимными элементами (5) для среза (10) уголка мягкой тары (8). 4. Подставка-зажим для мягкой тары с жидкими или сыпучими продуктами, содержащая две складывающиеся скобы (1), скрепленные шарнирным соединением (6) и снабженные зажимными элементами(11) для тары (8) и фиксатором (12) скоб, отличающаяся тем, что она снабжена опорами (2, 4) для установки тары (8) в вертикальное или горизонтальное положение, зажимные элементы (11) для тары (8) расположены на свободных концах скоб (1), а центральные части (3) скоб выполнены в виде держателя подставки-зажима, при этом шарнирно соединены центральные части (3) скоб (1), а фиксатор (12) выполнен в виде пружины для прижима свободных концов скоб в сложенном положении, установленной-2 013696 между указанными центральными частями (3) скоб (1). 5. Подставка-зажим по п.4, отличающаяся тем, что в центральных частях (3) скоб (1) выполнены выступы и выемки (9) для пальцев руки. 6. Подставка-зажим по п.4 или 5, отличающаяся тем, что она снабжена дополнительными зажимными элементами (5) для среза (10) уголка мягкой тары (8).
