Колпачок для укупорки сосудов с жидкими средами

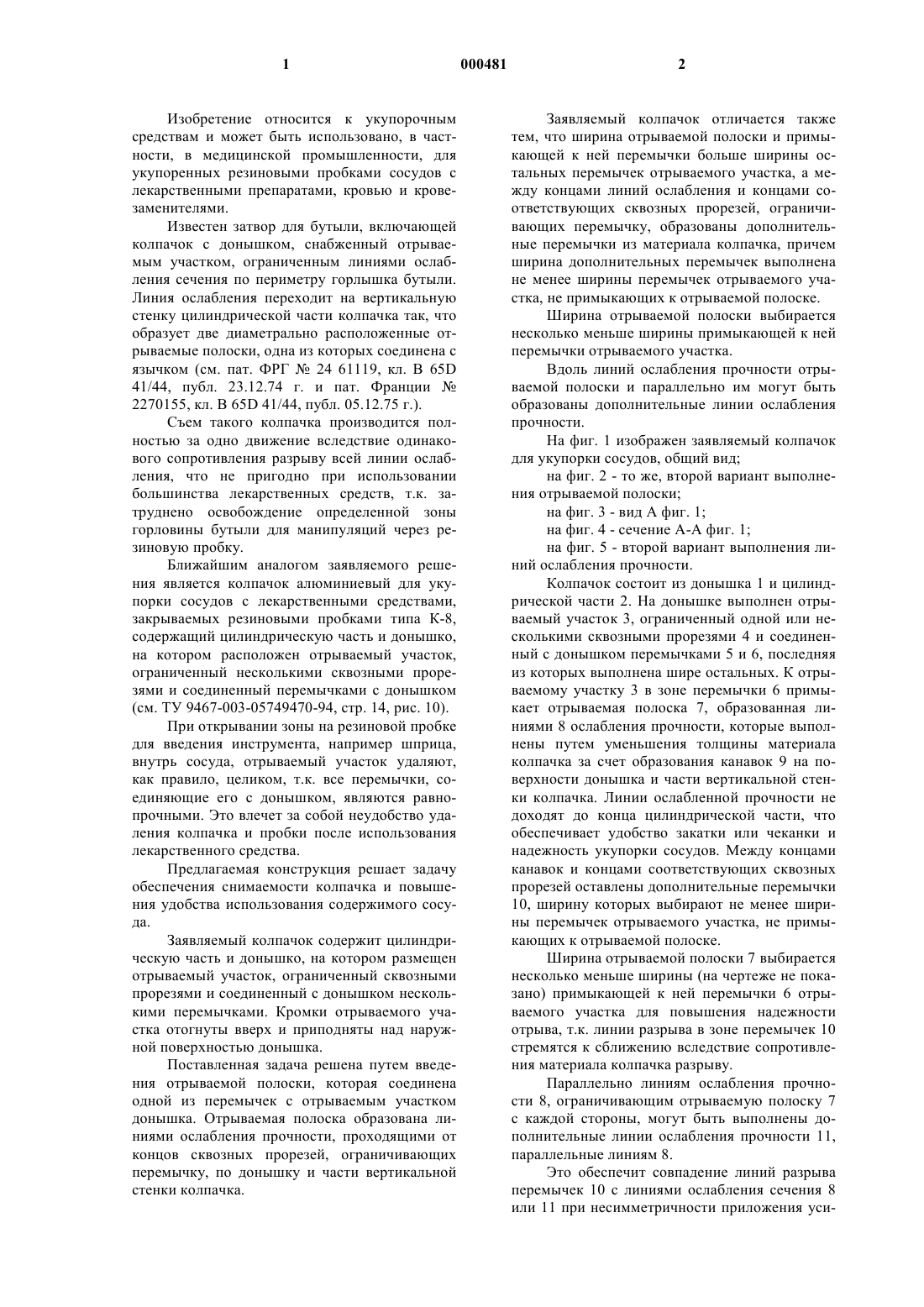

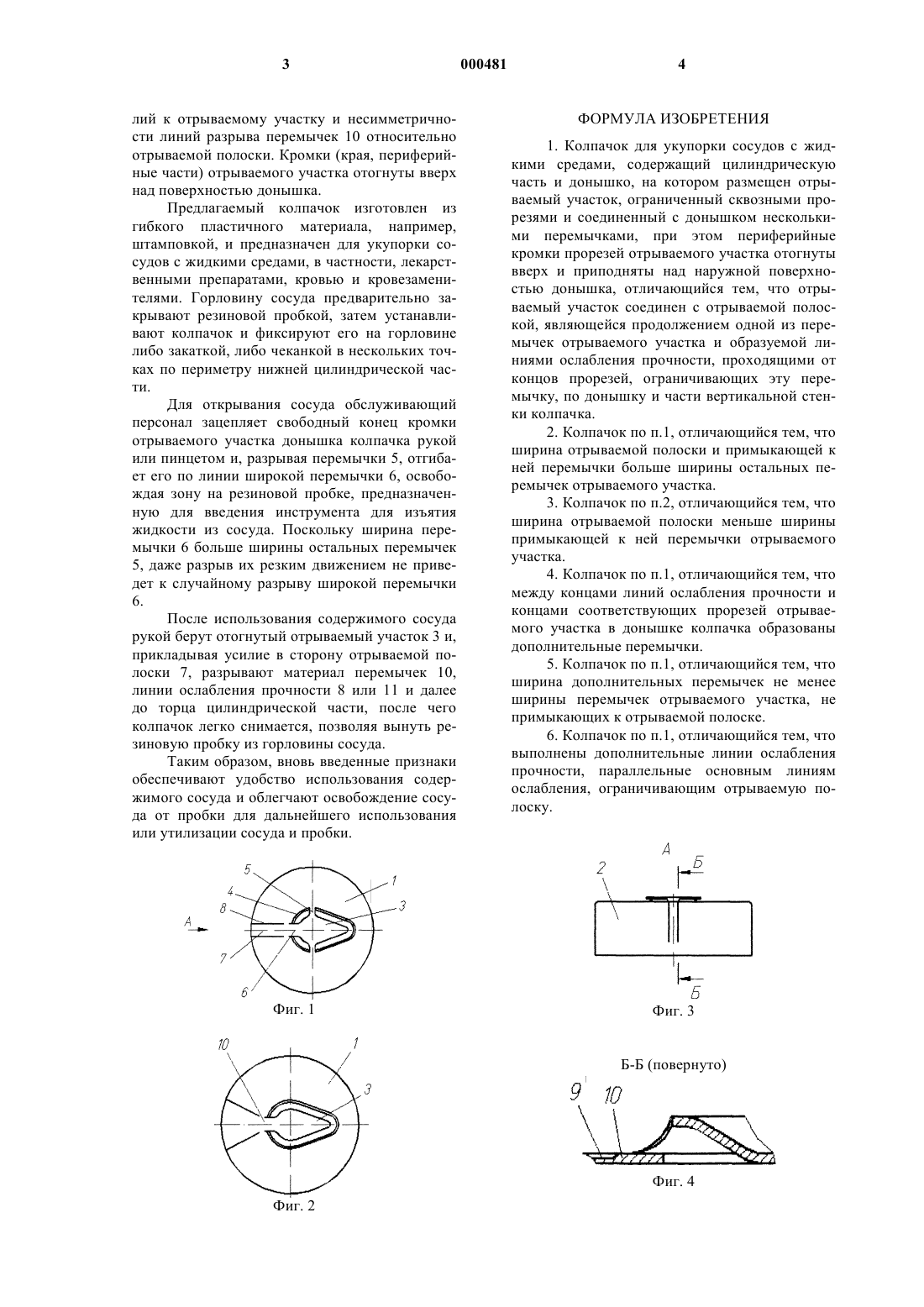

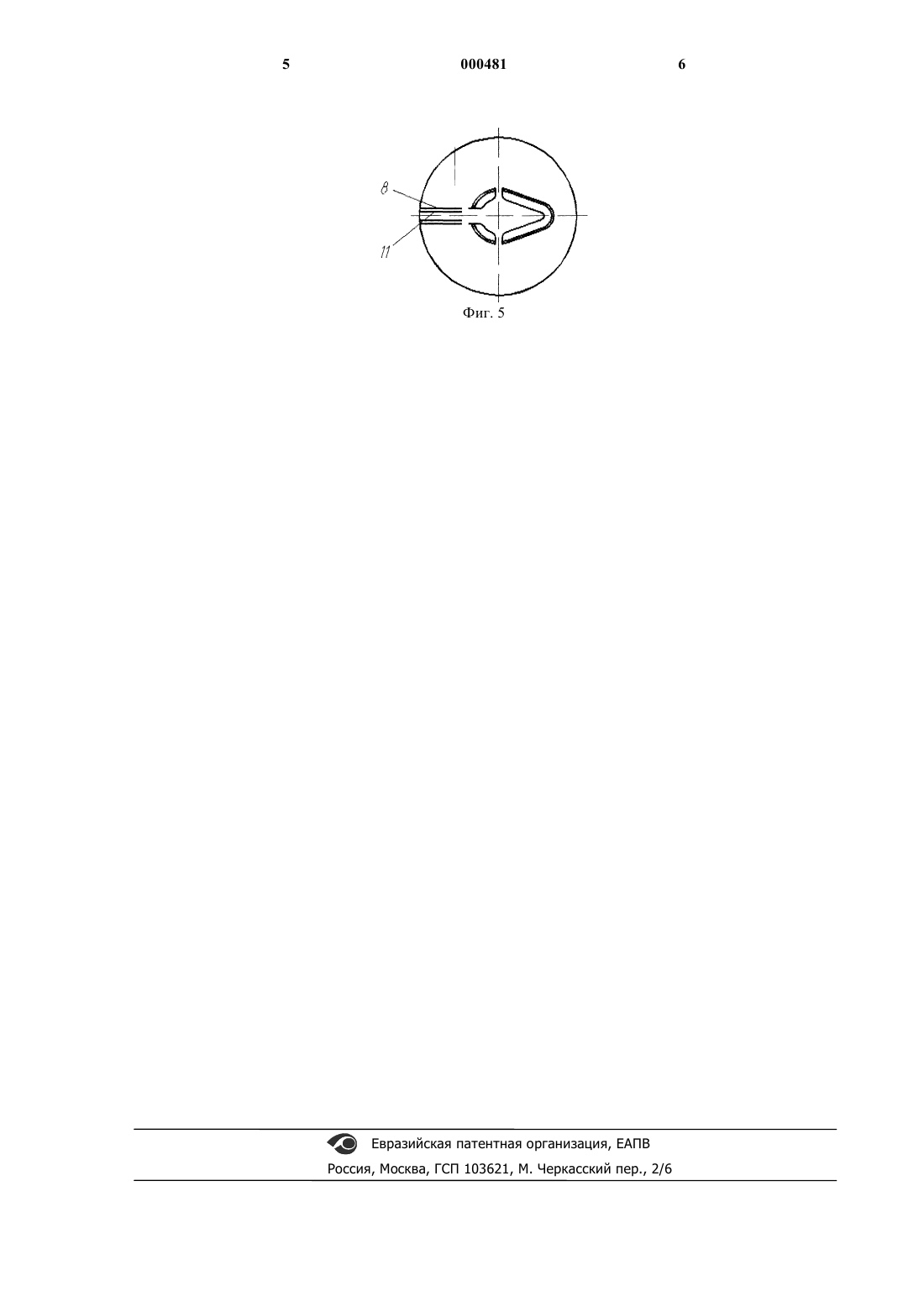

1 Изобретение относится к укупорочным средствам и может быть использовано, в частности, в медицинской промышленности, для укупоренных резиновыми пробками сосудов с лекарственными препаратами, кровью и кровезаменителями. Известен затвор для бутыли, включающей колпачок с донышком, снабженный отрываемым участком, ограниченным линиями ослабления сечения по периметру горлышка бутыли. Линия ослабления переходит на вертикальную стенку цилиндрической части колпачка так, что образует две диаметрально расположенные отрываемые полоски, одна из которых соединена с язычком (см. пат. ФРГ 24 61119, кл. В 65D 41/44, публ. 23.12.74 г. и пат. Франции 2270155, кл. В 65D 41/44, публ. 05.12.75 г.). Съем такого колпачка производится полностью за одно движение вследствие одинакового сопротивления разрыву всей линии ослабления, что не пригодно при использовании большинства лекарственных средств, т.к. затруднено освобождение определенной зоны горловины бутыли для манипуляций через резиновую пробку. Ближайшим аналогом заявляемого решения является колпачок алюминиевый для укупорки сосудов с лекарственными средствами,закрываемых резиновыми пробками типа К-8,содержащий цилиндрическую часть и донышко,на котором расположен отрываемый участок,ограниченный несколькими сквозными прорезями и соединенный перемычками с донышком(см. ТУ 9467-003-05749470-94, стр. 14, рис. 10). При открывании зоны на резиновой пробке для введения инструмента, например шприца,внутрь сосуда, отрываемый участок удаляют,как правило, целиком, т.к. все перемычки, соединяющие его с донышком, являются равнопрочными. Это влечет за собой неудобство удаления колпачка и пробки после использования лекарственного средства. Предлагаемая конструкция решает задачу обеспечения снимаемости колпачка и повышения удобства использования содержимого сосуда. Заявляемый колпачок содержит цилиндрическую часть и донышко, на котором размещен отрываемый участок, ограниченный сквозными прорезями и соединенный с донышком несколькими перемычками. Кромки отрываемого участка отогнуты вверх и приподняты над наружной поверхностью донышка. Поставленная задача решена путем введения отрываемой полоски, которая соединена одной из перемычек с отрываемым участком донышка. Отрываемая полоска образована линиями ослабления прочности, проходящими от концов сквозных прорезей, ограничивающих перемычку, по донышку и части вертикальной стенки колпачка. 2 Заявляемый колпачок отличается также тем, что ширина отрываемой полоски и примыкающей к ней перемычки больше ширины остальных перемычек отрываемого участка, а между концами линий ослабления и концами соответствующих сквозных прорезей, ограничивающих перемычку, образованы дополнительные перемычки из материала колпачка, причем ширина дополнительных перемычек выполнена не менее ширины перемычек отрываемого участка, не примыкающих к отрываемой полоске. Ширина отрываемой полоски выбирается несколько меньше ширины примыкающей к ней перемычки отрываемого участка. Вдоль линий ослабления прочности отрываемой полоски и параллельно им могут быть образованы дополнительные линии ослабления прочности. На фиг. 1 изображен заявляемый колпачок для укупорки сосудов, общий вид; на фиг. 2 - то же, второй вариант выполнения отрываемой полоски; на фиг. 3 - вид А фиг. 1; на фиг. 4 - сечение А-А фиг. 1; на фиг. 5 - второй вариант выполнения линий ослабления прочности. Колпачок состоит из донышка 1 и цилиндрической части 2. На донышке выполнен отрываемый участок 3, ограниченный одной или несколькими сквозными прорезями 4 и соединенный с донышком перемычками 5 и 6, последняя из которых выполнена шире остальных. К отрываемому участку 3 в зоне перемычки 6 примыкает отрываемая полоска 7, образованная линиями 8 ослабления прочности, которые выполнены путем уменьшения толщины материала колпачка за счет образования канавок 9 на поверхности донышка и части вертикальной стенки колпачка. Линии ослабленной прочности не доходят до конца цилиндрической части, что обеспечивает удобство закатки или чеканки и надежность укупорки сосудов. Между концами канавок и концами соответствующих сквозных прорезей оставлены дополнительные перемычки 10, ширину которых выбирают не менее ширины перемычек отрываемого участка, не примыкающих к отрываемой полоске. Ширина отрываемой полоски 7 выбирается несколько меньше ширины (на чертеже не показано) примыкающей к ней перемычки 6 отрываемого участка для повышения надежности отрыва, т.к. линии разрыва в зоне перемычек 10 стремятся к сближению вследствие сопротивления материала колпачка разрыву. Параллельно линиям ослабления прочности 8, ограничивающим отрываемую полоску 7 с каждой стороны, могут быть выполнены дополнительные линии ослабления прочности 11,параллельные линиям 8. Это обеспечит совпадение линий разрыва перемычек 10 с линиями ослабления сечения 8 или 11 при несимметричности приложения уси 3 лий к отрываемому участку и несимметричности линий разрыва перемычек 10 относительно отрываемой полоски. Кромки (края, периферийные части) отрываемого участка отогнуты вверх над поверхностью донышка. Предлагаемый колпачок изготовлен из гибкого пластичного материала, например,штамповкой, и предназначен для укупорки сосудов с жидкими средами, в частности, лекарственными препаратами, кровью и кровезаменителями. Горловину сосуда предварительно закрывают резиновой пробкой, затем устанавливают колпачок и фиксируют его на горловине либо закаткой, либо чеканкой в нескольких точках по периметру нижней цилиндрической части. Для открывания сосуда обслуживающий персонал зацепляет свободный конец кромки отрываемого участка донышка колпачка рукой или пинцетом и, разрывая перемычки 5, отгибает его по линии широкой перемычки 6, освобождая зону на резиновой пробке, предназначенную для введения инструмента для изъятия жидкости из сосуда. Поскольку ширина перемычки 6 больше ширины остальных перемычек 5, даже разрыв их резким движением не приведет к случайному разрыву широкой перемычки 6. После использования содержимого сосуда рукой берут отогнутый отрываемый участок 3 и,прикладывая усилие в сторону отрываемой полоски 7, разрывают материал перемычек 10,линии ослабления прочности 8 или 11 и далее до торца цилиндрической части, после чего колпачок легко снимается, позволяя вынуть резиновую пробку из горловины сосуда. Таким образом, вновь введенные признаки обеспечивают удобство использования содержимого сосуда и облегчают освобождение сосуда от пробки для дальнейшего использования или утилизации сосуда и пробки. 1. Колпачок для укупорки сосудов с жидкими средами, содержащий цилиндрическую часть и донышко, на котором размещен отрываемый участок, ограниченный сквозными прорезями и соединенный с донышком несколькими перемычками, при этом периферийные кромки прорезей отрываемого участка отогнуты вверх и приподняты над наружной поверхностью донышка, отличающийся тем, что отрываемый участок соединен с отрываемой полоской, являющейся продолжением одной из перемычек отрываемого участка и образуемой линиями ослабления прочности, проходящими от концов прорезей, ограничивающих эту перемычку, по донышку и части вертикальной стенки колпачка. 2. Колпачок по п.1, отличающийся тем, что ширина отрываемой полоски и примыкающей к ней перемычки больше ширины остальных перемычек отрываемого участка. 3. Колпачок по п.2, отличающийся тем, что ширина отрываемой полоски меньше ширины примыкающей к ней перемычки отрываемого участка. 4. Колпачок по п.1, отличающийся тем, что между концами линий ослабления прочности и концами соответствующих прорезей отрываемого участка в донышке колпачка образованы дополнительные перемычки. 5. Колпачок по п.1, отличающийся тем, что ширина дополнительных перемычек не менее ширины перемычек отрываемого участка, не примыкающих к отрываемой полоске. 6. Колпачок по п.1, отличающийся тем, что выполнены дополнительные линии ослабления прочности, параллельные основным линиям ослабления, ограничивающим отрываемую полоску.
