Соединительная арматура с упругим кольцом в качестве упора

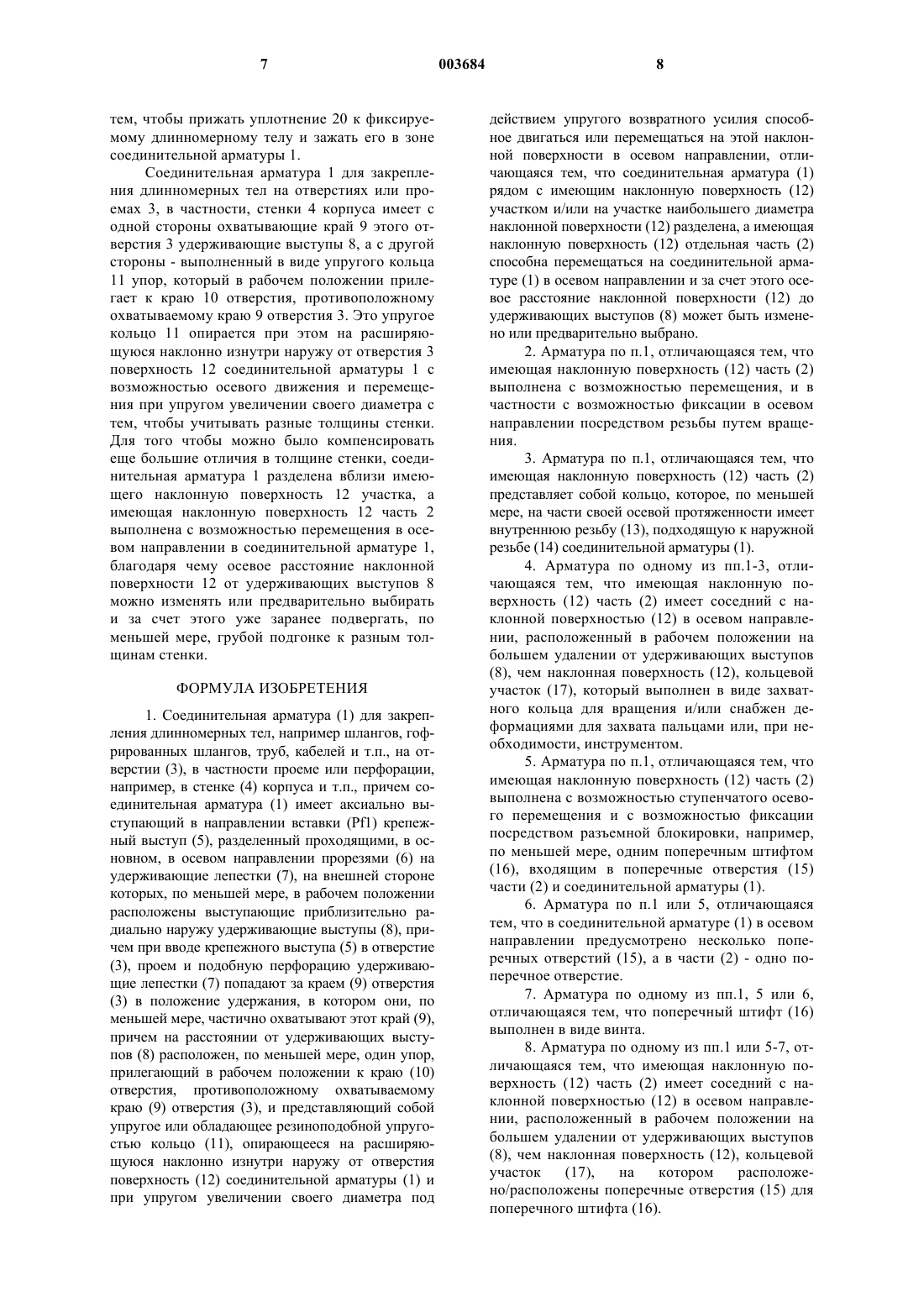

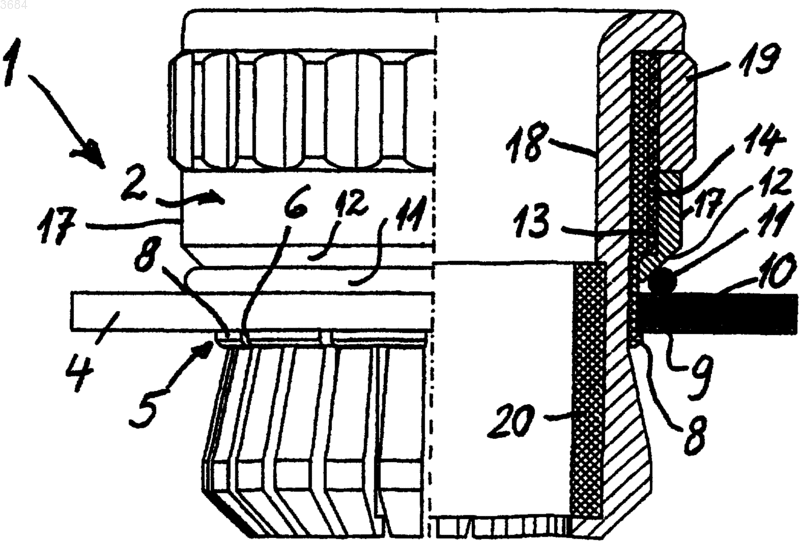

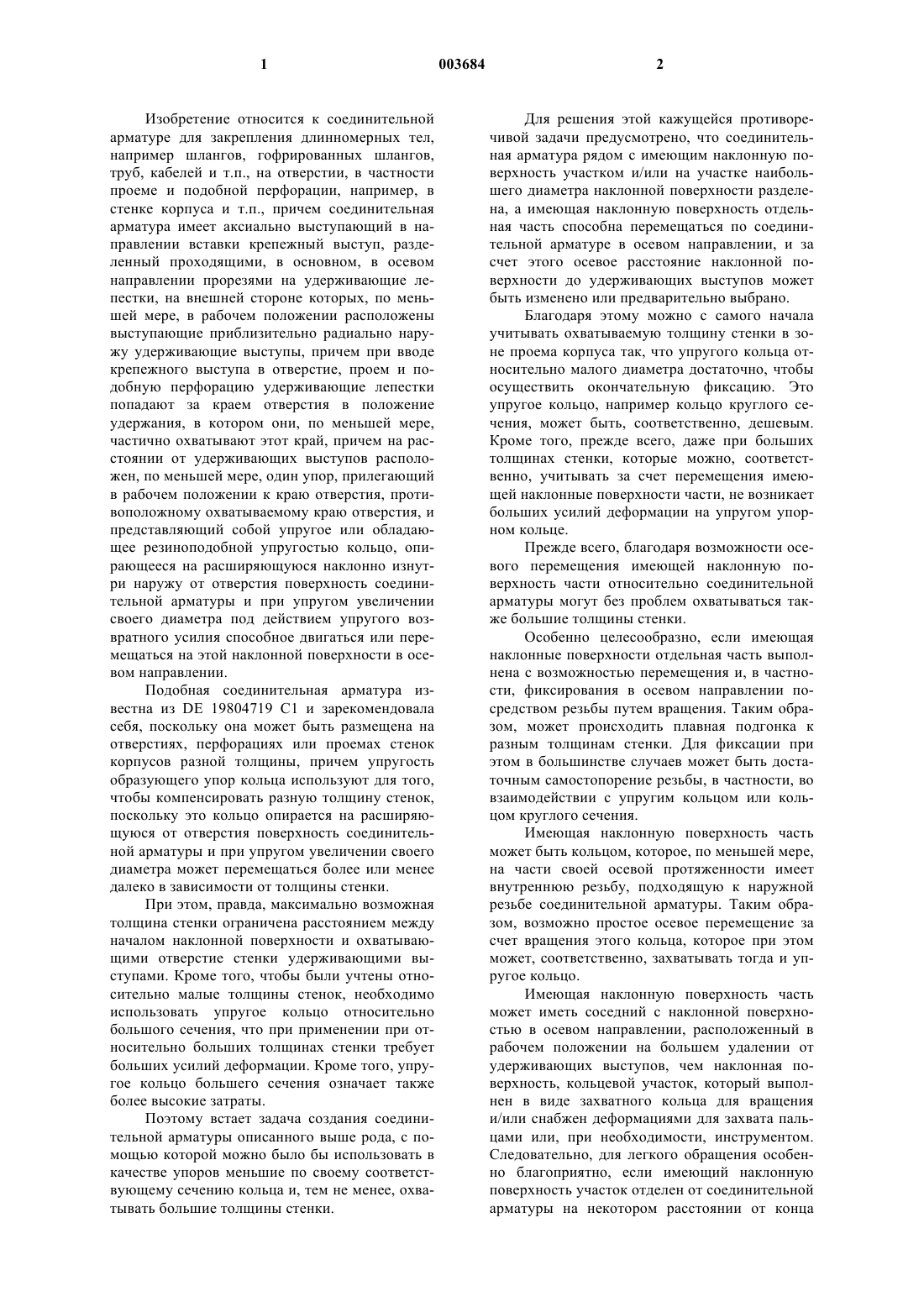

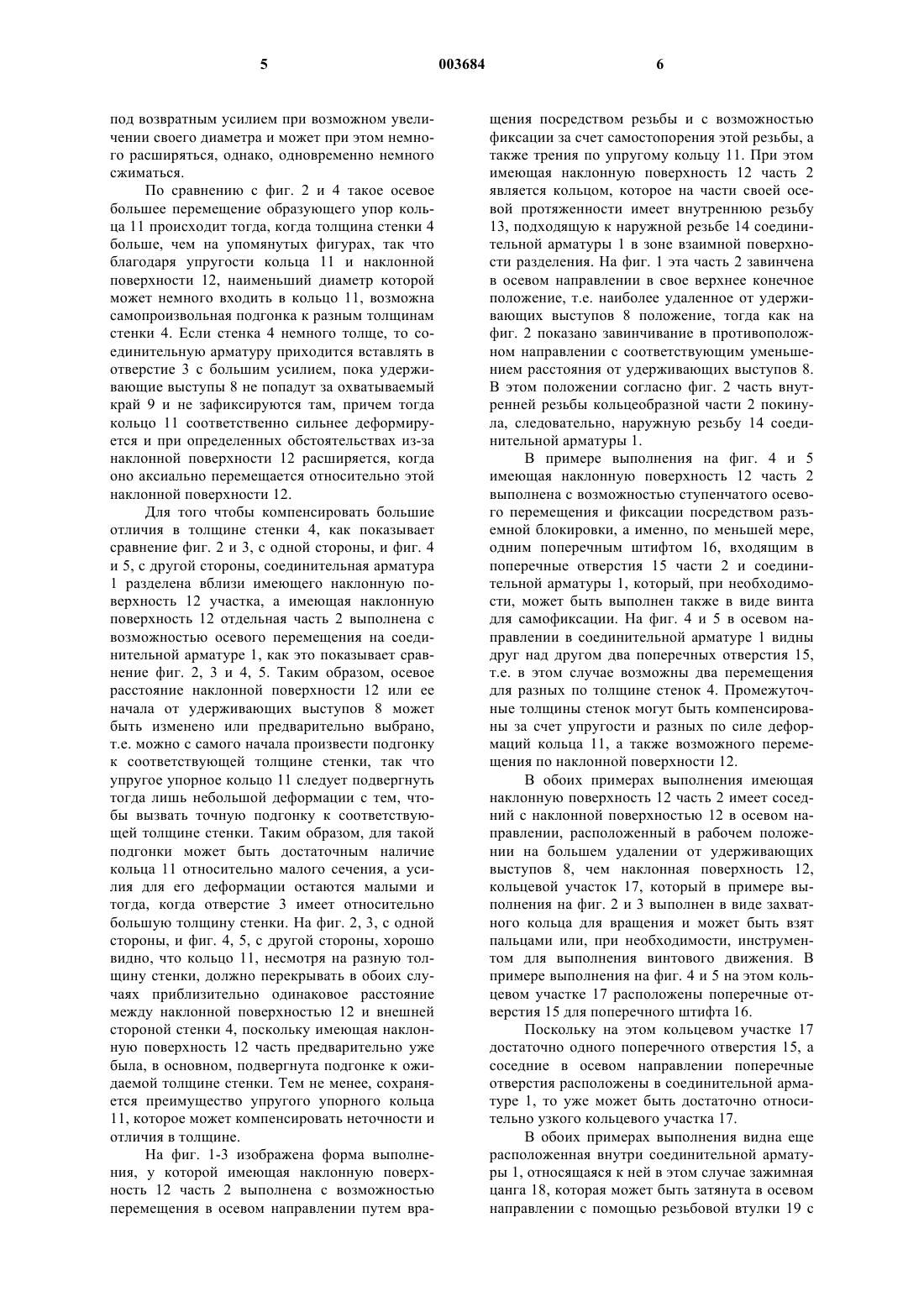

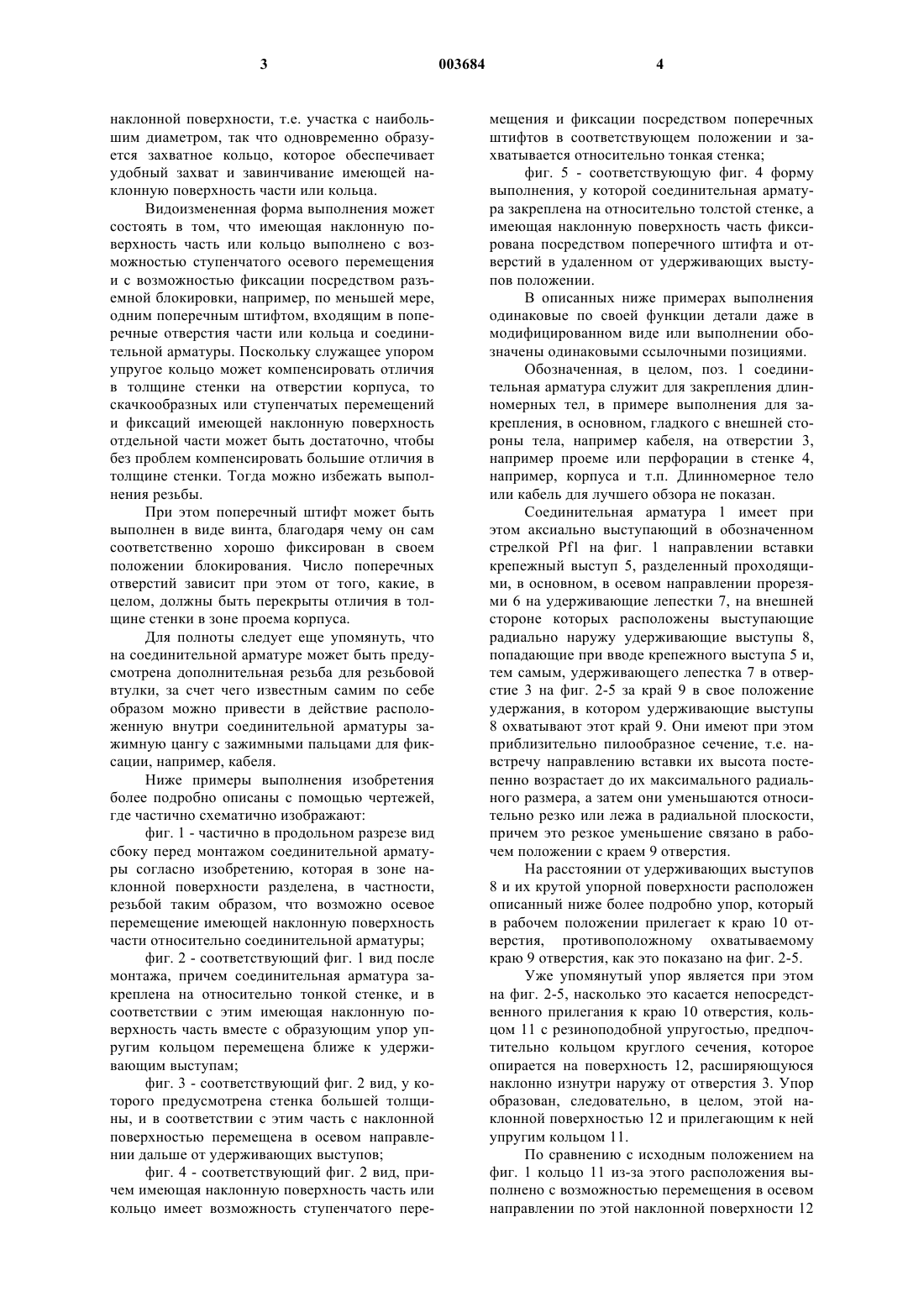

1 Изобретение относится к соединительной арматуре для закрепления длинномерных тел,например шлангов, гофрированных шлангов,труб, кабелей и т.п., на отверстии, в частности проеме и подобной перфорации, например, в стенке корпуса и т.п., причем соединительная арматура имеет аксиально выступающий в направлении вставки крепежный выступ, разделенный проходящими, в основном, в осевом направлении прорезями на удерживающие лепестки, на внешней стороне которых, по меньшей мере, в рабочем положении расположены выступающие приблизительно радиально наружу удерживающие выступы, причем при вводе крепежного выступа в отверстие, проем и подобную перфорацию удерживающие лепестки попадают за краем отверстия в положение удержания, в котором они, по меньшей мере,частично охватывают этот край, причем на расстоянии от удерживающих выступов расположен, по меньшей мере, один упор, прилегающий в рабочем положении к краю отверстия, противоположному охватываемому краю отверстия, и представляющий собой упругое или обладающее резиноподобной упругостью кольцо, опирающееся на расширяющуюся наклонно изнутри наружу от отверстия поверхность соединительной арматуры и при упругом увеличении своего диаметра под действием упругого возвратного усилия способное двигаться или перемещаться на этой наклонной поверхности в осевом направлении. Подобная соединительная арматура известна из DE 19804719 С 1 и зарекомендовала себя, поскольку она может быть размещена на отверстиях, перфорациях или проемах стенок корпусов разной толщины, причем упругость образующего упор кольца используют для того,чтобы компенсировать разную толщину стенок,поскольку это кольцо опирается на расширяющуюся от отверстия поверхность соединительной арматуры и при упругом увеличении своего диаметра может перемещаться более или менее далеко в зависимости от толщины стенки. При этом, правда, максимально возможная толщина стенки ограничена расстоянием между началом наклонной поверхности и охватывающими отверстие стенки удерживающими выступами. Кроме того, чтобы были учтены относительно малые толщины стенок, необходимо использовать упругое кольцо относительно большого сечения, что при применении при относительно больших толщинах стенки требует больших усилий деформации. Кроме того, упругое кольцо большего сечения означает также более высокие затраты. Поэтому встает задача создания соединительной арматуры описанного выше рода, с помощью которой можно было бы использовать в качестве упоров меньшие по своему соответствующему сечению кольца и, тем не менее, охватывать большие толщины стенки. 2 Для решения этой кажущейся противоречивой задачи предусмотрено, что соединительная арматура рядом с имеющим наклонную поверхность участком и/или на участке наибольшего диаметра наклонной поверхности разделена, а имеющая наклонную поверхность отдельная часть способна перемещаться по соединительной арматуре в осевом направлении, и за счет этого осевое расстояние наклонной поверхности до удерживающих выступов может быть изменено или предварительно выбрано. Благодаря этому можно с самого начала учитывать охватываемую толщину стенки в зоне проема корпуса так, что упругого кольца относительно малого диаметра достаточно, чтобы осуществить окончательную фиксацию. Это упругое кольцо, например кольцо круглого сечения, может быть, соответственно, дешевым. Кроме того, прежде всего, даже при больших толщинах стенки, которые можно, соответственно, учитывать за счет перемещения имеющей наклонные поверхности части, не возникает больших усилий деформации на упругом упорном кольце. Прежде всего, благодаря возможности осевого перемещения имеющей наклонную поверхность части относительно соединительной арматуры могут без проблем охватываться также большие толщины стенки. Особенно целесообразно, если имеющая наклонные поверхности отдельная часть выполнена с возможностью перемещения и, в частности, фиксирования в осевом направлении посредством резьбы путем вращения. Таким образом, может происходить плавная подгонка к разным толщинам стенки. Для фиксации при этом в большинстве случаев может быть достаточным самостопорение резьбы, в частности, во взаимодействии с упругим кольцом или кольцом круглого сечения. Имеющая наклонную поверхность часть может быть кольцом, которое, по меньшей мере,на части своей осевой протяженности имеет внутреннюю резьбу, подходящую к наружной резьбе соединительной арматуры. Таким образом, возможно простое осевое перемещение за счет вращения этого кольца, которое при этом может, соответственно, захватывать тогда и упругое кольцо. Имеющая наклонную поверхность часть может иметь соседний с наклонной поверхностью в осевом направлении, расположенный в рабочем положении на большем удалении от удерживающих выступов, чем наклонная поверхность, кольцевой участок, который выполнен в виде захватного кольца для вращения и/или снабжен деформациями для захвата пальцами или, при необходимости, инструментом. Следовательно, для легкого обращения особенно благоприятно, если имеющий наклонную поверхность участок отделен от соединительной арматуры на некотором расстоянии от конца 3 наклонной поверхности, т.е. участка с наибольшим диаметром, так что одновременно образуется захватное кольцо, которое обеспечивает удобный захват и завинчивание имеющей наклонную поверхность части или кольца. Видоизмененная форма выполнения может состоять в том, что имеющая наклонную поверхность часть или кольцо выполнено с возможностью ступенчатого осевого перемещения и с возможностью фиксации посредством разъемной блокировки, например, по меньшей мере,одним поперечным штифтом, входящим в поперечные отверстия части или кольца и соединительной арматуры. Поскольку служащее упором упругое кольцо может компенсировать отличия в толщине стенки на отверстии корпуса, то скачкообразных или ступенчатых перемещений и фиксаций имеющей наклонную поверхность отдельной части может быть достаточно, чтобы без проблем компенсировать большие отличия в толщине стенки. Тогда можно избежать выполнения резьбы. При этом поперечный штифт может быть выполнен в виде винта, благодаря чему он сам соответственно хорошо фиксирован в своем положении блокирования. Число поперечных отверстий зависит при этом от того, какие, в целом, должны быть перекрыты отличия в толщине стенки в зоне проема корпуса. Для полноты следует еще упомянуть, что на соединительной арматуре может быть предусмотрена дополнительная резьба для резьбовой втулки, за счет чего известным самим по себе образом можно привести в действие расположенную внутри соединительной арматуры зажимную цангу с зажимными пальцами для фиксации, например, кабеля. Ниже примеры выполнения изобретения более подробно описаны с помощью чертежей,где частично схематично изображают: фиг. 1 - частично в продольном разрезе вид сбоку перед монтажом соединительной арматуры согласно изобретению, которая в зоне наклонной поверхности разделена, в частности,резьбой таким образом, что возможно осевое перемещение имеющей наклонную поверхность части относительно соединительной арматуры; фиг. 2 - соответствующий фиг. 1 вид после монтажа, причем соединительная арматура закреплена на относительно тонкой стенке, и в соответствии с этим имеющая наклонную поверхность часть вместе с образующим упор упругим кольцом перемещена ближе к удерживающим выступам; фиг. 3 - соответствующий фиг. 2 вид, у которого предусмотрена стенка большей толщины, и в соответствии с этим часть с наклонной поверхностью перемещена в осевом направлении дальше от удерживающих выступов; фиг. 4 - соответствующий фиг. 2 вид, причем имеющая наклонную поверхность часть или кольцо имеет возможность ступенчатого пере 003684 4 мещения и фиксации посредством поперечных штифтов в соответствующем положении и захватывается относительно тонкая стенка; фиг. 5 - соответствующую фиг. 4 форму выполнения, у которой соединительная арматура закреплена на относительно толстой стенке, а имеющая наклонную поверхность часть фиксирована посредством поперечного штифта и отверстий в удаленном от удерживающих выступов положении. В описанных ниже примерах выполнения одинаковые по своей функции детали даже в модифицированном виде или выполнении обозначены одинаковыми ссылочными позициями. Обозначенная, в целом, поз. 1 соединительная арматура служит для закрепления длинномерных тел, в примере выполнения для закрепления, в основном, гладкого с внешней стороны тела, например кабеля, на отверстии 3,например проеме или перфорации в стенке 4,например, корпуса и т.п. Длинномерное тело или кабель для лучшего обзора не показан. Соединительная арматура 1 имеет при этом аксиально выступающий в обозначенном стрелкой Pf1 на фиг. 1 направлении вставки крепежный выступ 5, разделенный проходящими, в основном, в осевом направлении прорезями 6 на удерживающие лепестки 7, на внешней стороне которых расположены выступающие радиально наружу удерживающие выступы 8,попадающие при вводе крепежного выступа 5 и,тем самым, удерживающего лепестка 7 в отверстие 3 на фиг. 2-5 за край 9 в свое положение удержания, в котором удерживающие выступы 8 охватывают этот край 9. Они имеют при этом приблизительно пилообразное сечение, т.е. навстречу направлению вставки их высота постепенно возрастает до их максимального радиального размера, а затем они уменьшаются относительно резко или лежа в радиальной плоскости,причем это резкое уменьшение связано в рабочем положении с краем 9 отверстия. На расстоянии от удерживающих выступов 8 и их крутой упорной поверхности расположен описанный ниже более подробно упор, который в рабочем положении прилегает к краю 10 отверстия, противоположному охватываемому краю 9 отверстия, как это показано на фиг. 2-5. Уже упомянутый упор является при этом на фиг. 2-5, насколько это касается непосредственного прилегания к краю 10 отверстия, кольцом 11 с резиноподобной упругостью, предпочтительно кольцом круглого сечения, которое опирается на поверхность 12, расширяющуюся наклонно изнутри наружу от отверстия 3. Упор образован, следовательно, в целом, этой наклонной поверхностью 12 и прилегающим к ней упругим кольцом 11. По сравнению с исходным положением на фиг. 1 кольцо 11 из-за этого расположения выполнено с возможностью перемещения в осевом направлении по этой наклонной поверхности 12 5 под возвратным усилием при возможном увеличении своего диаметра и может при этом немного расширяться, однако, одновременно немного сжиматься. По сравнению с фиг. 2 и 4 такое осевое большее перемещение образующего упор кольца 11 происходит тогда, когда толщина стенки 4 больше, чем на упомянутых фигурах, так что благодаря упругости кольца 11 и наклонной поверхности 12, наименьший диаметр которой может немного входить в кольцо 11, возможна самопроизвольная подгонка к разным толщинам стенки 4. Если стенка 4 немного толще, то соединительную арматуру приходится вставлять в отверстие 3 с большим усилием, пока удерживающие выступы 8 не попадут за охватываемый край 9 и не зафиксируются там, причем тогда кольцо 11 соответственно сильнее деформируется и при определенных обстоятельствах из-за наклонной поверхности 12 расширяется, когда оно аксиально перемещается относительно этой наклонной поверхности 12. Для того чтобы компенсировать большие отличия в толщине стенки 4, как показывает сравнение фиг. 2 и 3, с одной стороны, и фиг. 4 и 5, с другой стороны, соединительная арматура 1 разделена вблизи имеющего наклонную поверхность 12 участка, а имеющая наклонную поверхность 12 отдельная часть 2 выполнена с возможностью осевого перемещения на соединительной арматуре 1, как это показывает сравнение фиг. 2, 3 и 4, 5. Таким образом, осевое расстояние наклонной поверхности 12 или ее начала от удерживающих выступов 8 может быть изменено или предварительно выбрано,т.е. можно с самого начала произвести подгонку к соответствующей толщине стенки, так что упругое упорное кольцо 11 следует подвергнуть тогда лишь небольшой деформации с тем, чтобы вызвать точную подгонку к соответствующей толщине стенки. Таким образом, для такой подгонки может быть достаточным наличие кольца 11 относительно малого сечения, а усилия для его деформации остаются малыми и тогда, когда отверстие 3 имеет относительно большую толщину стенки. На фиг. 2, 3, с одной стороны, и фиг. 4, 5, с другой стороны, хорошо видно, что кольцо 11, несмотря на разную толщину стенки, должно перекрывать в обоих случаях приблизительно одинаковое расстояние между наклонной поверхностью 12 и внешней стороной стенки 4, поскольку имеющая наклонную поверхность 12 часть предварительно уже была, в основном, подвергнута подгонке к ожидаемой толщине стенки. Тем не менее, сохраняется преимущество упругого упорного кольца 11, которое может компенсировать неточности и отличия в толщине. На фиг. 1-3 изображена форма выполнения, у которой имеющая наклонную поверхность 12 часть 2 выполнена с возможностью перемещения в осевом направлении путем вра 003684 6 щения посредством резьбы и с возможностью фиксации за счет самостопорения этой резьбы, а также трения по упругому кольцу 11. При этом имеющая наклонную поверхность 12 часть 2 является кольцом, которое на части своей осевой протяженности имеет внутреннюю резьбу 13, подходящую к наружной резьбе 14 соединительной арматуры 1 в зоне взаимной поверхности разделения. На фиг. 1 эта часть 2 завинчена в осевом направлении в свое верхнее конечное положение, т.е. наиболее удаленное от удерживающих выступов 8 положение, тогда как на фиг. 2 показано завинчивание в противоположном направлении с соответствующим уменьшением расстояния от удерживающих выступов 8. В этом положении согласно фиг. 2 часть внутренней резьбы кольцеобразной части 2 покинула, следовательно, наружную резьбу 14 соединительной арматуры 1. В примере выполнения на фиг. 4 и 5 имеющая наклонную поверхность 12 часть 2 выполнена с возможностью ступенчатого осевого перемещения и фиксации посредством разъемной блокировки, а именно, по меньшей мере,одним поперечным штифтом 16, входящим в поперечные отверстия 15 части 2 и соединительной арматуры 1, который, при необходимости, может быть выполнен также в виде винта для самофиксации. На фиг. 4 и 5 в осевом направлении в соединительной арматуре 1 видны друг над другом два поперечных отверстия 15,т.е. в этом случае возможны два перемещения для разных по толщине стенок 4. Промежуточные толщины стенок могут быть компенсированы за счет упругости и разных по силе деформаций кольца 11, а также возможного перемещения по наклонной поверхности 12. В обоих примерах выполнения имеющая наклонную поверхность 12 часть 2 имеет соседний с наклонной поверхностью 12 в осевом направлении, расположенный в рабочем положении на большем удалении от удерживающих выступов 8, чем наклонная поверхность 12,кольцевой участок 17, который в примере выполнения на фиг. 2 и 3 выполнен в виде захватного кольца для вращения и может быть взят пальцами или, при необходимости, инструментом для выполнения винтового движения. В примере выполнения на фиг. 4 и 5 на этом кольцевом участке 17 расположены поперечные отверстия 15 для поперечного штифта 16. Поскольку на этом кольцевом участке 17 достаточно одного поперечного отверстия 15, а соседние в осевом направлении поперечные отверстия расположены в соединительной арматуре 1, то уже может быть достаточно относительно узкого кольцевого участка 17. В обоих примерах выполнения видна еще расположенная внутри соединительной арматуры 1, относящаяся к ней в этом случае зажимная цанга 18, которая может быть затянута в осевом направлении с помощью резьбовой втулки 19 с 7 тем, чтобы прижать уплотнение 20 к фиксируемому длинномерному телу и зажать его в зоне соединительной арматуры 1. Соединительная арматура 1 для закрепления длинномерных тел на отверстиях или проемах 3, в частности, стенки 4 корпуса имеет с одной стороны охватывающие край 9 этого отверстия 3 удерживающие выступы 8, а с другой стороны - выполненный в виде упругого кольца 11 упор, который в рабочем положении прилегает к краю 10 отверстия, противоположному охватываемому краю 9 отверстия 3. Это упругое кольцо 11 опирается при этом на расширяющуюся наклонно изнутри наружу от отверстия 3 поверхность 12 соединительной арматуры 1 с возможностью осевого движения и перемещения при упругом увеличении своего диаметра с тем, чтобы учитывать разные толщины стенки. Для того чтобы можно было компенсировать еще большие отличия в толщине стенки, соединительная арматура 1 разделена вблизи имеющего наклонную поверхность 12 участка, а имеющая наклонную поверхность 12 часть 2 выполнена с возможностью перемещения в осевом направлении в соединительной арматуре 1,благодаря чему осевое расстояние наклонной поверхности 12 от удерживающих выступов 8 можно изменять или предварительно выбирать и за счет этого уже заранее подвергать, по меньшей мере, грубой подгонке к разным толщинам стенки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Соединительная арматура (1) для закрепления длинномерных тел, например шлангов, гофрированных шлангов, труб, кабелей и т.п., на отверстии (3), в частности проеме или перфорации,например, в стенке (4) корпуса и т.п., причем соединительная арматура (1) имеет аксиально выступающий в направлении вставки (Pf1) крепежный выступ (5), разделенный проходящими, в основном, в осевом направлении прорезями (6) на удерживающие лепестки (7), на внешней стороне которых, по меньшей мере, в рабочем положении расположены выступающие приблизительно радиально наружу удерживающие выступы (8), причем при вводе крепежного выступа (5) в отверстие(3), проем и подобную перфорацию удерживающие лепестки (7) попадают за краем (9) отверстия(3) в положение удержания, в котором они, по меньшей мере, частично охватывают этот край (9),причем на расстоянии от удерживающих выступов (8) расположен, по меньшей мере, один упор,прилегающий в рабочем положении к краю (10) отверстия, противоположному охватываемому краю (9) отверстия (3), и представляющий собой упругое или обладающее резиноподобной упругостью кольцо (11), опирающееся на расширяющуюся наклонно изнутри наружу от отверстия поверхность (12) соединительной арматуры (1) и при упругом увеличении своего диаметра под 8 действием упругого возвратного усилия способное двигаться или перемещаться на этой наклонной поверхности в осевом направлении, отличающаяся тем, что соединительная арматура (1) рядом с имеющим наклонную поверхность (12) участком и/или на участке наибольшего диаметра наклонной поверхности (12) разделена, а имеющая наклонную поверхность (12) отдельная часть (2) способна перемещаться на соединительной арматуре (1) в осевом направлении и за счет этого осевое расстояние наклонной поверхности (12) до удерживающих выступов (8) может быть изменено или предварительно выбрано. 2. Арматура по п.1, отличающаяся тем, что имеющая наклонную поверхность (12) часть (2) выполнена с возможностью перемещения, и в частности с возможностью фиксации в осевом направлении посредством резьбы путем вращения. 3. Арматура по п.1, отличающаяся тем, что имеющая наклонную поверхность (12) часть (2) представляет собой кольцо, которое, по меньшей мере, на части своей осевой протяженности имеет внутреннюю резьбу (13), подходящую к наружной резьбе (14) соединительной арматуры (1). 4. Арматура по одному из пп.1-3, отличающаяся тем, что имеющая наклонную поверхность (12) часть (2) имеет соседний с наклонной поверхностью (12) в осевом направлении, расположенный в рабочем положении на большем удалении от удерживающих выступов(8), чем наклонная поверхность (12), кольцевой участок (17), который выполнен в виде захватного кольца для вращения и/или снабжен деформациями для захвата пальцами или, при необходимости, инструментом. 5. Арматура по п.1, отличающаяся тем, что имеющая наклонную поверхность (12) часть (2) выполнена с возможностью ступенчатого осевого перемещения и с возможностью фиксации посредством разъемной блокировки, например,по меньшей мере, одним поперечным штифтом(16), входящим в поперечные отверстия (15) части (2) и соединительной арматуры (1). 6. Арматура по п.1 или 5, отличающаяся тем, что в соединительной арматуре (1) в осевом направлении предусмотрено несколько поперечных отверстий (15), а в части (2) - одно поперечное отверстие. 7. Арматура по одному из пп.1, 5 или 6,отличающаяся тем, что поперечный штифт (16) выполнен в виде винта. 8. Арматура по одному из пп.1 или 5-7, отличающаяся тем, что имеющая наклонную поверхность (12) часть (2) имеет соседний с наклонной поверхностью (12) в осевом направлении, расположенный в рабочем положении на большем удалении от удерживающих выступов(8), чем наклонная поверхность (12), кольцевой участок(17),на котором расположено/расположены поперечные отверстия (15) для поперечного штифта (16).
