Способ печати осязаемых меток и материал покрытия для печати покрытий на подложку защищенного документа

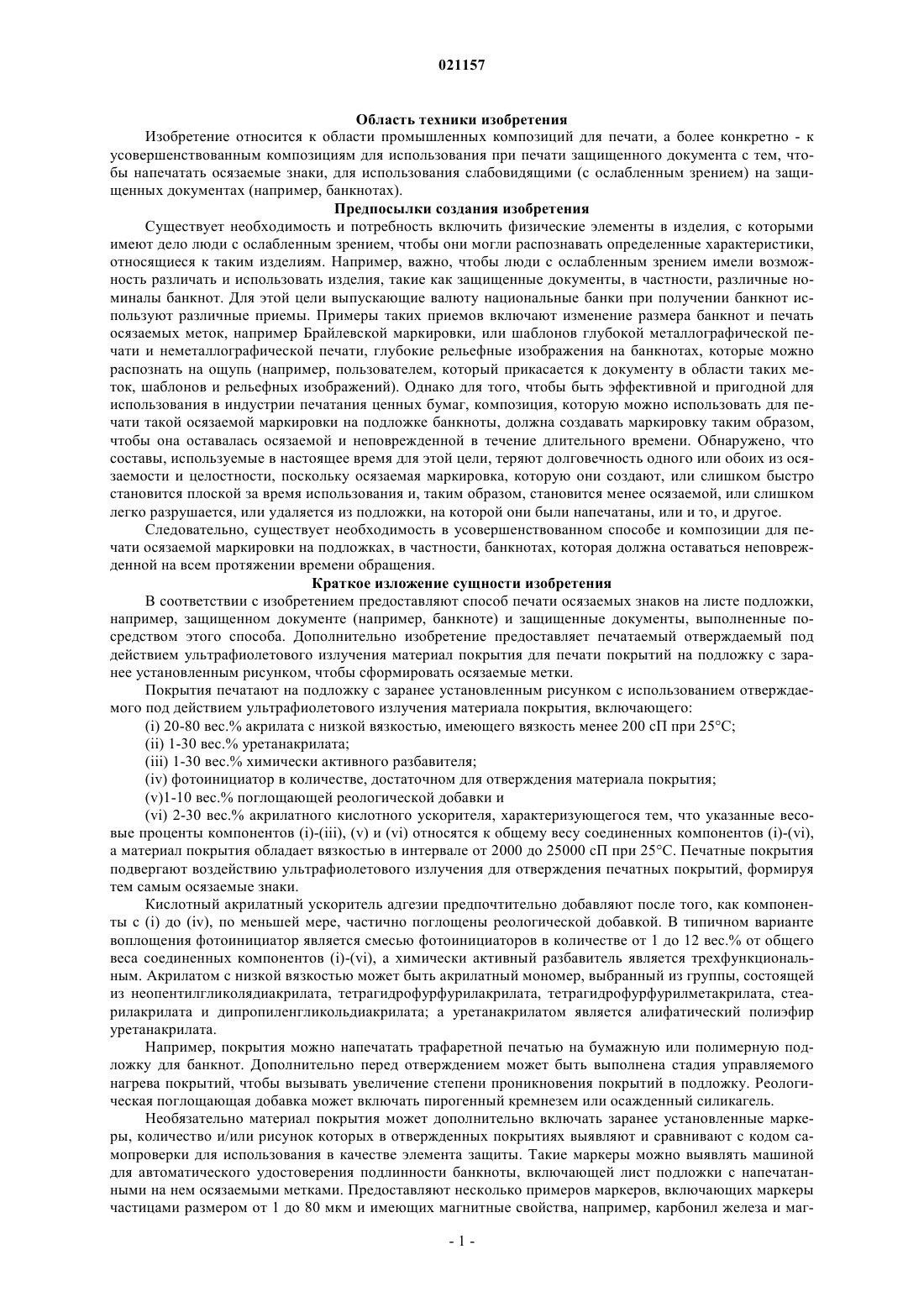

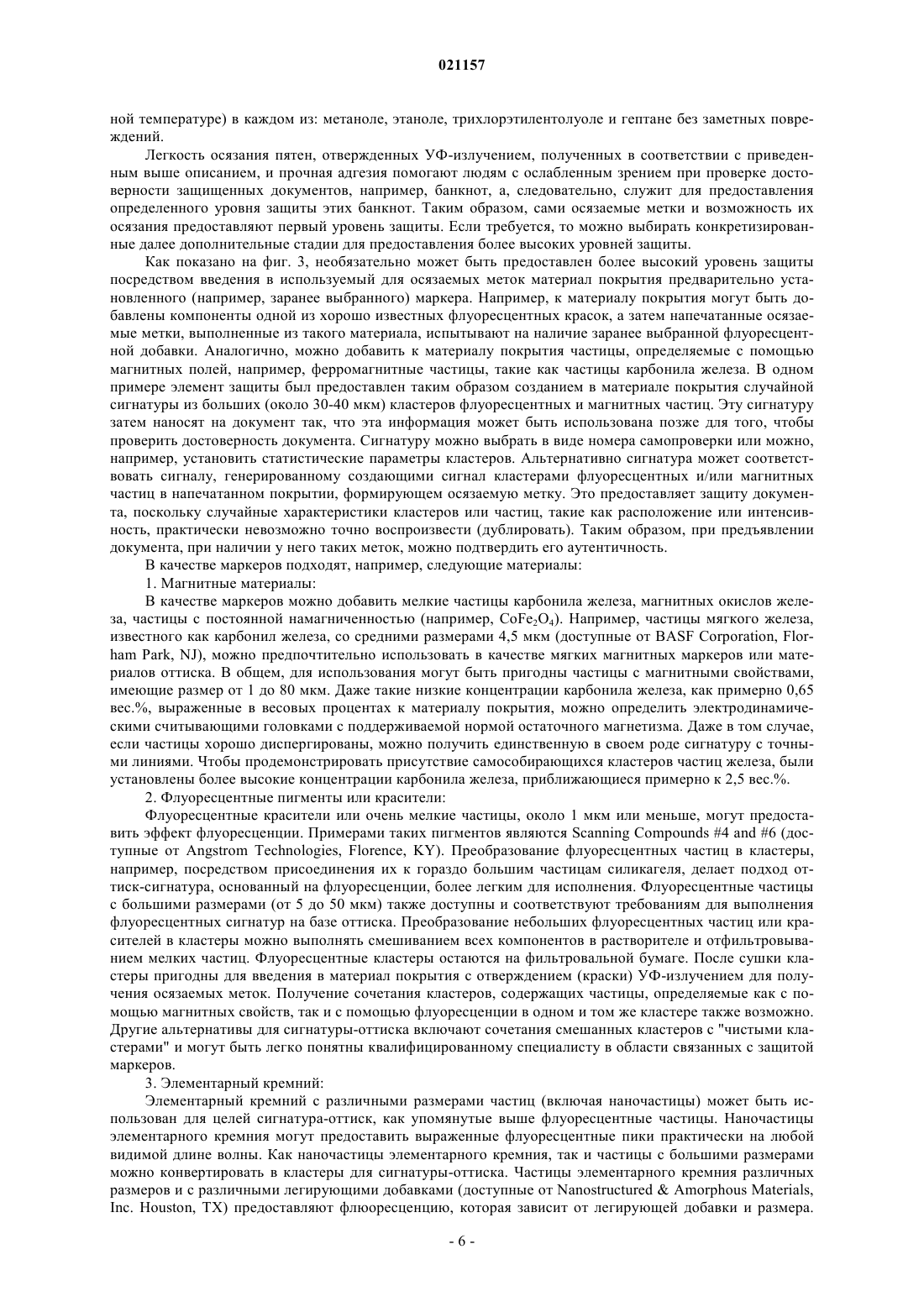

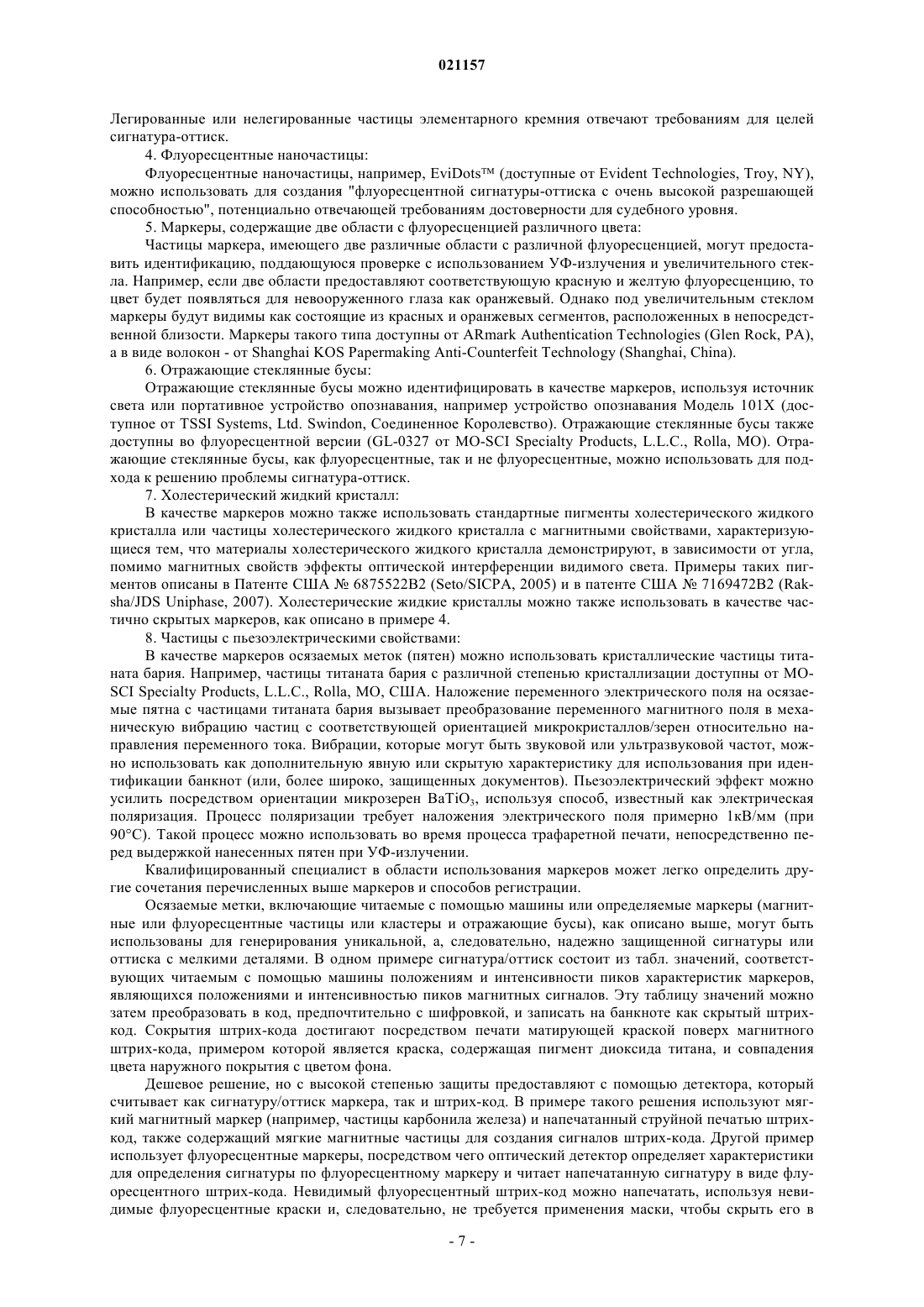

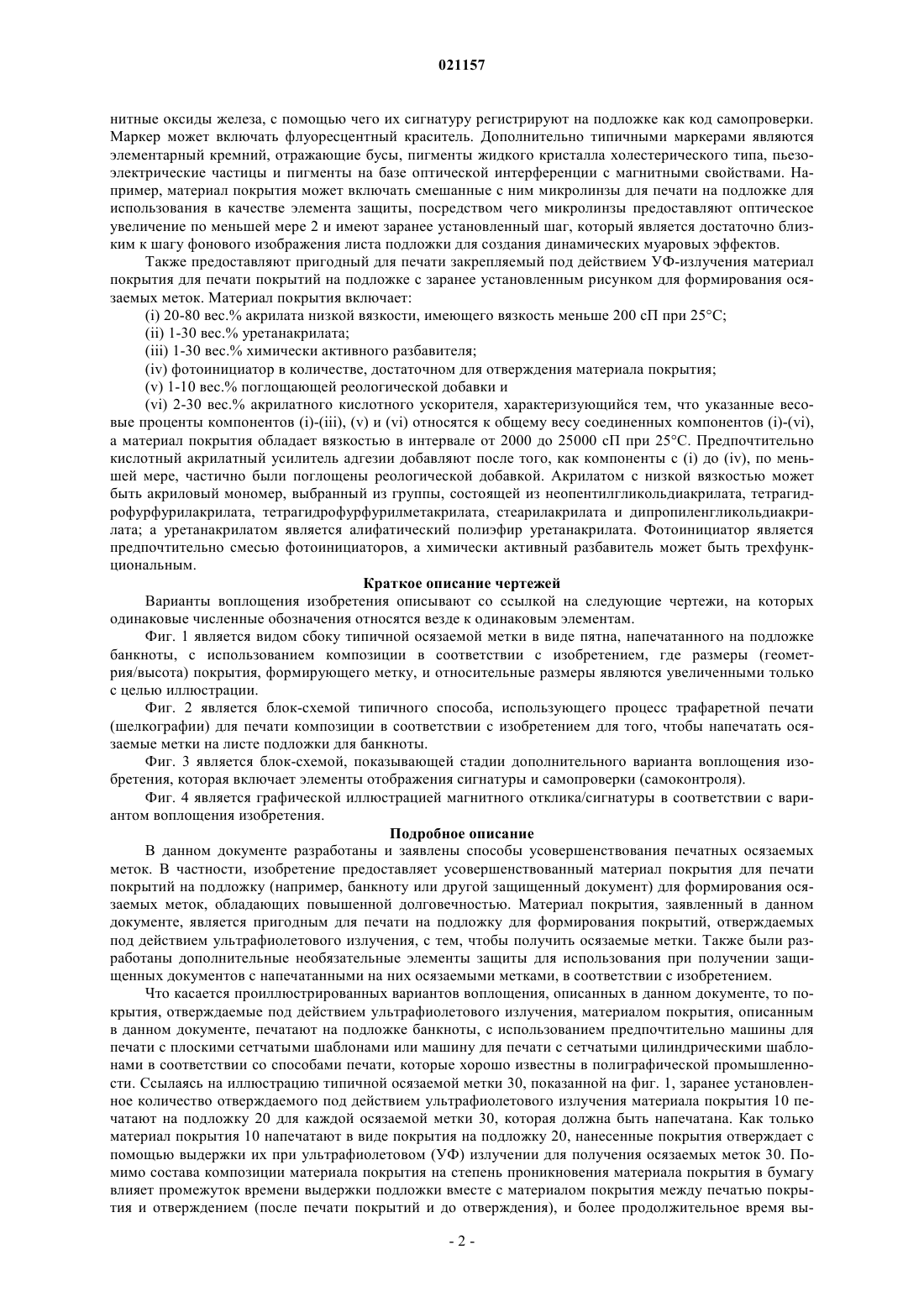

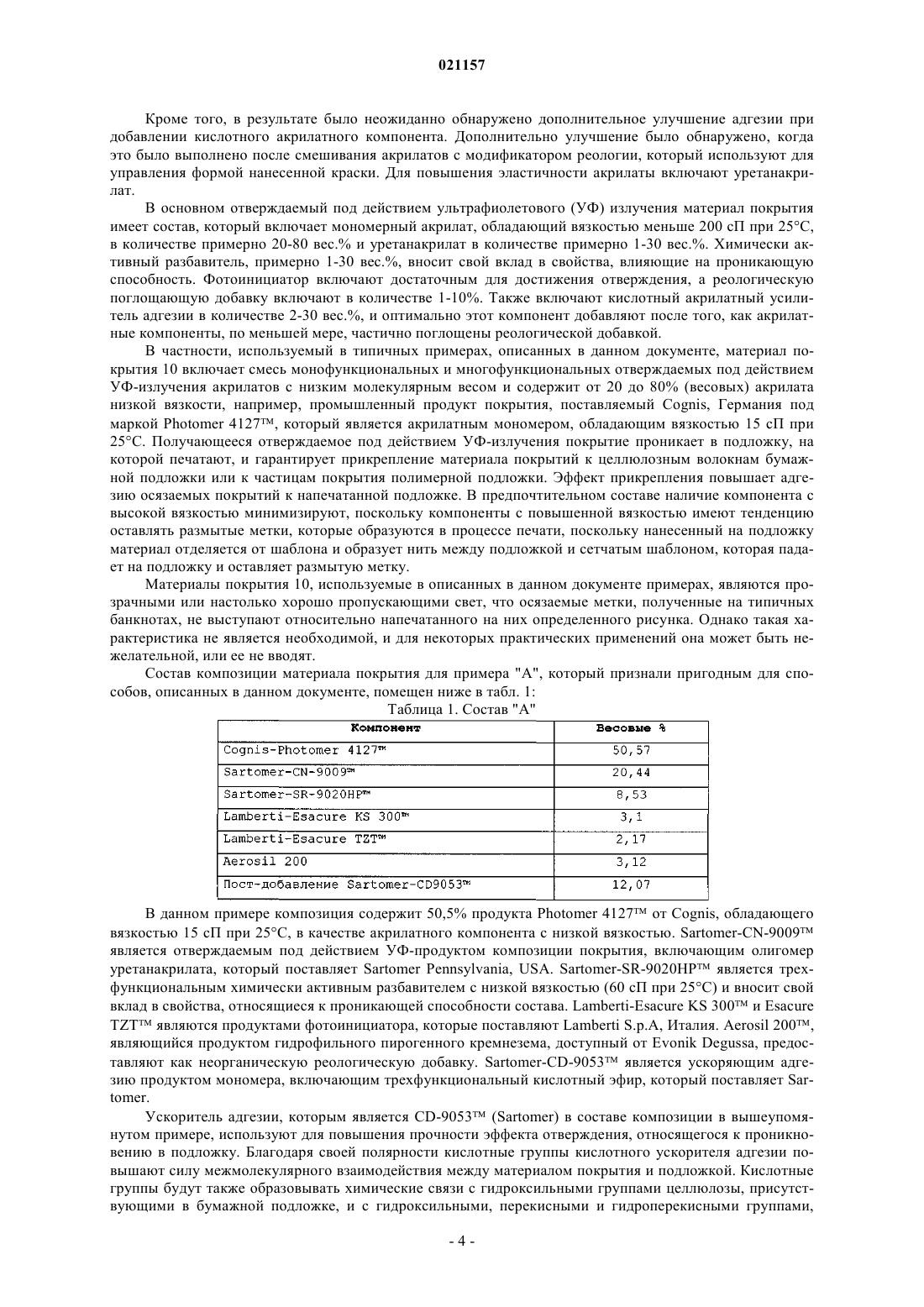

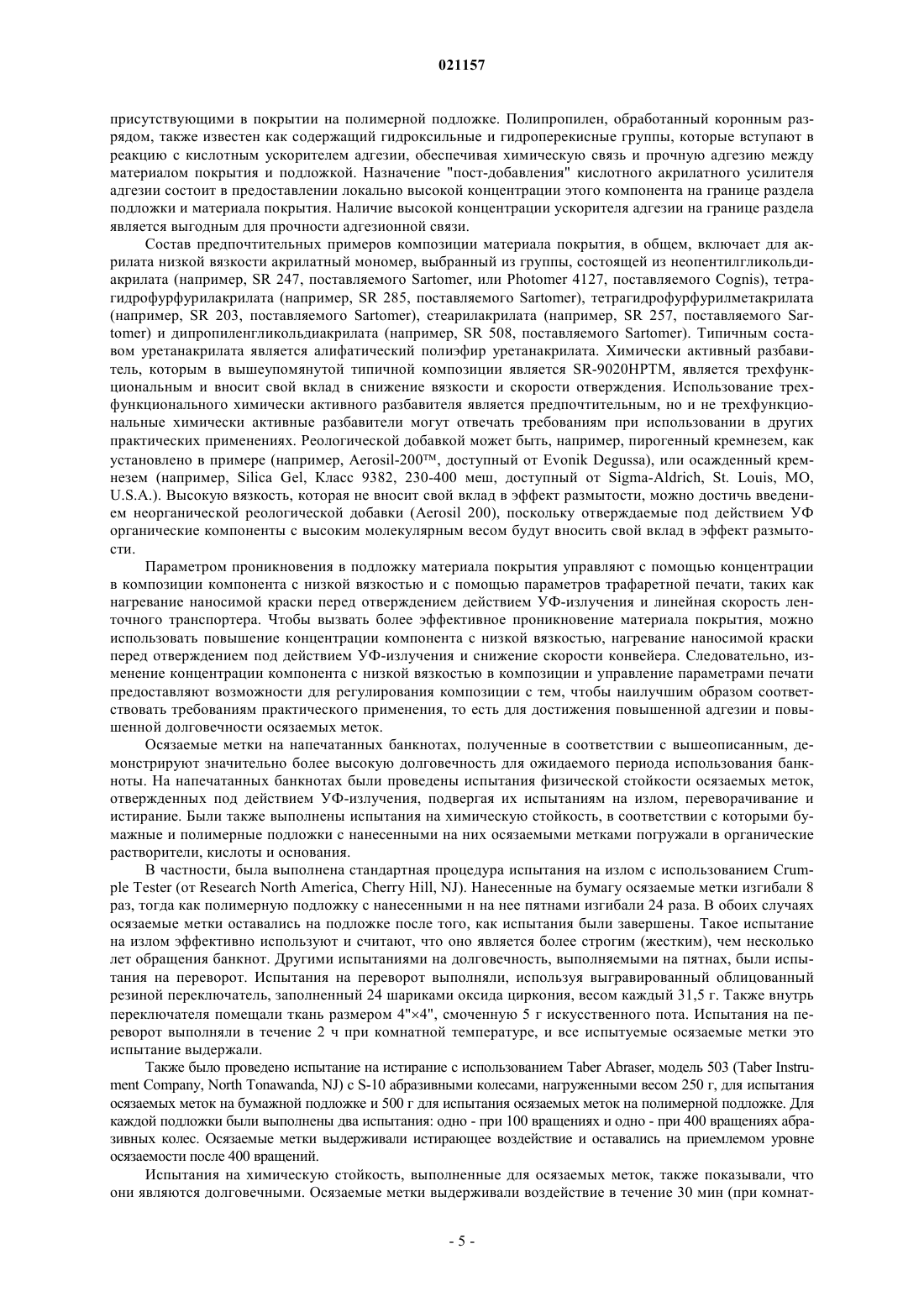

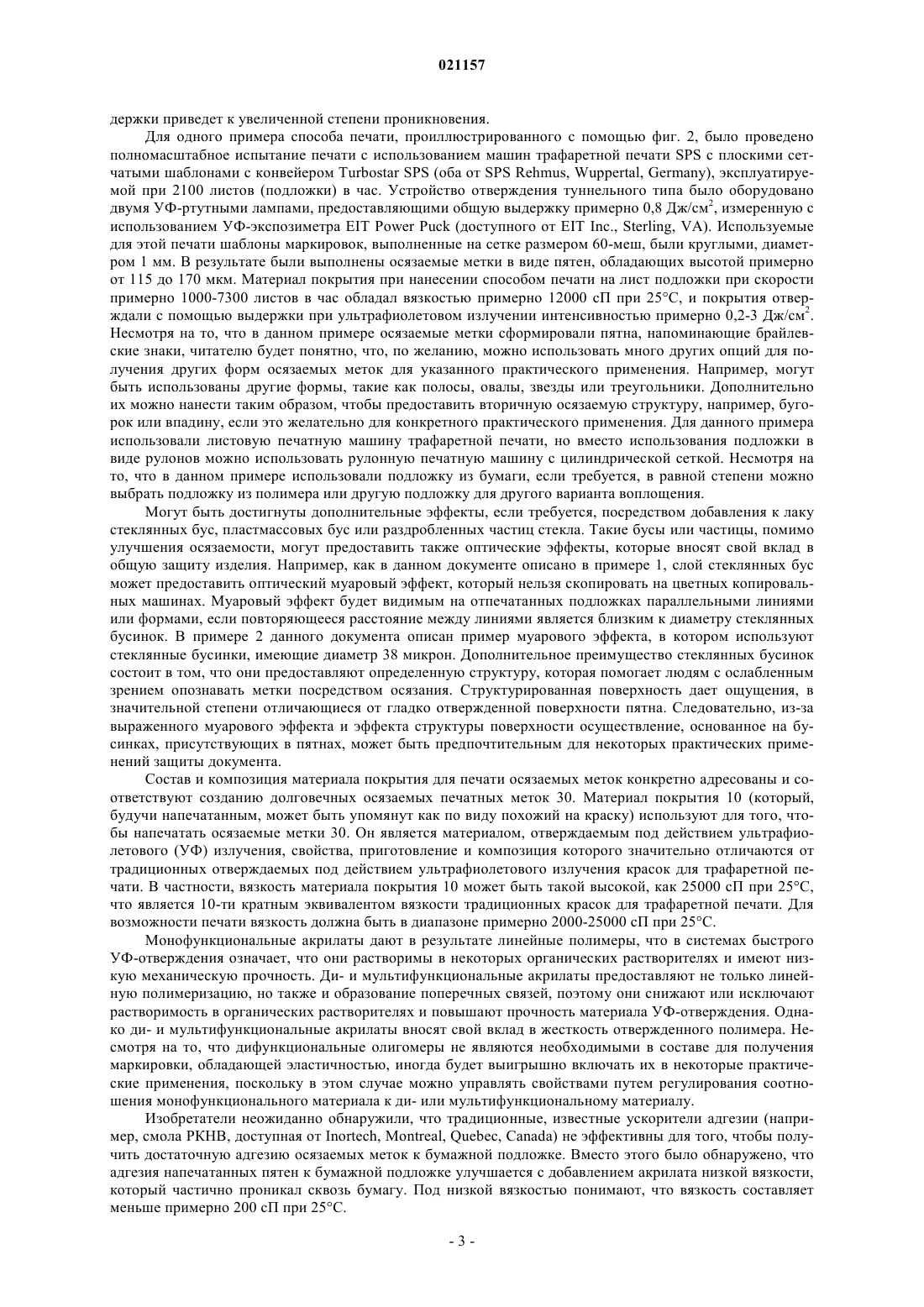

СПОСОБ ПЕЧАТИ ОСЯЗАЕМЫХ МЕТОК И МАТЕРИАЛ ПОКРЫТИЯ ДЛЯ ПЕЧАТИ ПОКРЫТИЙ НА ПОДЛОЖКУ ЗАЩИЩЕННОГО ДОКУМЕНТА Отверждаемые под действием ультрафиолетового излучения покрытия печатают на подложке в заранее установленный рисунок, чтобы создать осязаемые метки (например, подобные брайлевским, точки смолы) для использования людьми с ослабленным зрением, например, при распознавании номиналов банкнот. Покрытие демонстрирует высокую адгезию благодаря: (1) присутствию 20-80 вес.% акрилатного компонента с низкой вязкостью для предоставления свойств,влияющих на пропитывание подложки; и (2) 20-30 вес.% кислотного акрилата, ускоряющего адгезию. Материал покрытия дополнительно включает 1-30 вес.% уретанакрилата, 1-30 вес.% химически активного разбавителя, фотоинициатор и 1-10 вес.% реологической поглощающей добавки. Оптимально ускоритель адгезии добавляют после того, как остальные компоненты были смешаны с реологической добавкой. После стадии печати перед стадией отверждения может следовать нагревание для улучшения проникновения краски в подложку. Покрытие может включать маркер для использования в качестве элемента защиты. Ригас Тадеуш Петр, Тхурайлингам Тхивахаран, Крисан Сильвиу,Шалифу Норбер Жозеф Сильвен (CA) Медведев В.Н. (RU)(71)(73) Заявитель и патентовладелец: КЭНЕЙДИЭН БЭНК НОУТ КОМПАНИ, ЛИМИТЕД (CA) Область техники изобретения Изобретение относится к области промышленных композиций для печати, а более конкретно - к усовершенствованным композициям для использования при печати защищенного документа с тем, чтобы напечатать осязаемые знаки, для использования слабовидящими (с ослабленным зрением) на защищенных документах (например, банкнотах). Предпосылки создания изобретения Существует необходимость и потребность включить физические элементы в изделия, с которыми имеют дело люди с ослабленным зрением, чтобы они могли распознавать определенные характеристики,относящиеся к таким изделиям. Например, важно, чтобы люди с ослабленным зрением имели возможность различать и использовать изделия, такие как защищенные документы, в частности, различные номиналы банкнот. Для этой цели выпускающие валюту национальные банки при получении банкнот используют различные приемы. Примеры таких приемов включают изменение размера банкнот и печать осязаемых меток, например Брайлевской маркировки, или шаблонов глубокой металлографической печати и неметаллографической печати, глубокие рельефные изображения на банкнотах, которые можно распознать на ощупь (например, пользователем, который прикасается к документу в области таких меток, шаблонов и рельефных изображений). Однако для того, чтобы быть эффективной и пригодной для использования в индустрии печатания ценных бумаг, композиция, которую можно использовать для печати такой осязаемой маркировки на подложке банкноты, должна создавать маркировку таким образом,чтобы она оставалась осязаемой и неповрежденной в течение длительного времени. Обнаружено, что составы, используемые в настоящее время для этой цели, теряют долговечность одного или обоих из осязаемости и целостности, поскольку осязаемая маркировка, которую они создают, или слишком быстро становится плоской за время использования и, таким образом, становится менее осязаемой, или слишком легко разрушается, или удаляется из подложки, на которой они были напечатаны, или и то, и другое. Следовательно, существует необходимость в усовершенствованном способе и композиции для печати осязаемой маркировки на подложках, в частности, банкнотах, которая должна оставаться неповрежденной на всем протяжении времени обращения. Краткое изложение сущности изобретения В соответствии с изобретением предоставляют способ печати осязаемых знаков на листе подложки,например, защищенном документе (например, банкноте) и защищенные документы, выполненные посредством этого способа. Дополнительно изобретение предоставляет печатаемый отверждаемый под действием ультрафиолетового излучения материал покрытия для печати покрытий на подложку с заранее установленным рисунком, чтобы сформировать осязаемые метки. Покрытия печатают на подложку с заранее установленным рисунком с использованием отверждаемого под действием ультрафиолетового излучения материала покрытия, включающего:(i) 20-80 вес.% акрилата с низкой вязкостью, имеющего вязкость менее 200 сП при 25 С;(iv) фотоинициатор в количестве, достаточном для отверждения материала покрытия;(v)1-10 вес.% поглощающей реологической добавки и(vi) 2-30 вес.% акрилатного кислотного ускорителя, характеризующегося тем, что указанные весовые проценты компонентов (i)-(iii), (v) и (vi) относятся к общему весу соединенных компонентов (i)-(vi),а материал покрытия обладает вязкостью в интервале от 2000 до 25000 сП при 25 С. Печатные покрытия подвергают воздействию ультрафиолетового излучения для отверждения печатных покрытий, формируя тем самым осязаемые знаки. Кислотный акрилатный ускоритель адгезии предпочтительно добавляют после того, как компоненты с (i) до (iv), по меньшей мере, частично поглощены реологической добавкой. В типичном варианте воплощения фотоинициатор является смесью фотоинициаторов в количестве от 1 до 12 вес.% от общего веса соединенных компонентов (i)-(vi), а химически активный разбавитель является трехфункциональным. Акрилатом с низкой вязкостью может быть акрилатный мономер, выбранный из группы, состоящей из неопентилгликолядиакрилата, тетрагидрофурфурилакрилата, тетрагидрофурфурилметакрилата, стеарилакрилата и дипропиленгликольдиакрилата; а уретанакрилатом является алифатический полиэфир уретанакрилата. Например, покрытия можно напечатать трафаретной печатью на бумажную или полимерную подложку для банкнот. Дополнительно перед отверждением может быть выполнена стадия управляемого нагрева покрытий, чтобы вызывать увеличение степени проникновения покрытий в подложку. Реологическая поглощающая добавка может включать пирогенный кремнезем или осажденный силикагель. Необязательно материал покрытия может дополнительно включать заранее установленные маркеры, количество и/или рисунок которых в отвержденных покрытиях выявляют и сравнивают с кодом самопроверки для использования в качестве элемента защиты. Такие маркеры можно выявлять машиной для автоматического удостоверения подлинности банкноты, включающей лист подложки с напечатанными на нем осязаемыми метками. Предоставляют несколько примеров маркеров, включающих маркеры частицами размером от 1 до 80 мкм и имеющих магнитные свойства, например, карбонил железа и маг-1 021157 нитные оксиды железа, с помощью чего их сигнатуру регистрируют на подложке как код самопроверки. Маркер может включать флуоресцентный краситель. Дополнительно типичными маркерами являются элементарный кремний, отражающие бусы, пигменты жидкого кристалла холестерического типа, пьезоэлектрические частицы и пигменты на базе оптической интерференции с магнитными свойствами. Например, материал покрытия может включать смешанные с ним микролинзы для печати на подложке для использования в качестве элемента защиты, посредством чего микролинзы предоставляют оптическое увеличение по меньшей мере 2 и имеют заранее установленный шаг, который является достаточно близким к шагу фонового изображения листа подложки для создания динамических муаровых эффектов. Также предоставляют пригодный для печати закрепляемый под действием УФ-излучения материал покрытия для печати покрытий на подложке с заранее установленным рисунком для формирования осязаемых меток. Материал покрытия включает:(i) 20-80 вес.% акрилата низкой вязкости, имеющего вязкость меньше 200 сП при 25 С;(iv) фотоинициатор в количестве, достаточном для отверждения материала покрытия;(v) 1-10 вес.% поглощающей реологической добавки и(vi) 2-30 вес.% акрилатного кислотного ускорителя, характеризующийся тем, что указанные весовые проценты компонентов (i)-(iii), (v) и (vi) относятся к общему весу соединенных компонентов (i)-(vi),а материал покрытия обладает вязкостью в интервале от 2000 до 25000 сП при 25 С. Предпочтительно кислотный акрилатный усилитель адгезии добавляют после того, как компоненты с (i) до (iv), по меньшей мере, частично были поглощены реологической добавкой. Акрилатом с низкой вязкостью может быть акриловый мономер, выбранный из группы, состоящей из неопентилгликольдиакрилата, тетрагидрофурфурилакрилата, тетрагидрофурфурилметакрилата, стеарилакрилата и дипропиленгликольдиакрилата; а уретанакрилатом является алифатический полиэфир уретанакрилата. Фотоинициатор является предпочтительно смесью фотоинициаторов, а химически активный разбавитель может быть трехфункциональным. Краткое описание чертежей Варианты воплощения изобретения описывают со ссылкой на следующие чертежи, на которых одинаковые численные обозначения относятся везде к одинаковым элементам. Фиг. 1 является видом сбоку типичной осязаемой метки в виде пятна, напечатанного на подложке банкноты, с использованием композиции в соответствии с изобретением, где размеры (геометрия/высота) покрытия, формирующего метку, и относительные размеры являются увеличенными только с целью иллюстрации. Фиг. 2 является блок-схемой типичного способа, использующего процесс трафаретной печати(шелкографии) для печати композиции в соответствии с изобретением для того, чтобы напечатать осязаемые метки на листе подложки для банкноты. Фиг. 3 является блок-схемой, показывающей стадии дополнительного варианта воплощения изобретения, которая включает элементы отображения сигнатуры и самопроверки (самоконтроля). Фиг. 4 является графической иллюстрацией магнитного отклика/сигнатуры в соответствии с вариантом воплощения изобретения. Подробное описание В данном документе разработаны и заявлены способы усовершенствования печатных осязаемых меток. В частности, изобретение предоставляет усовершенствованный материал покрытия для печати покрытий на подложку (например, банкноту или другой защищенный документ) для формирования осязаемых меток, обладающих повышенной долговечностью. Материал покрытия, заявленный в данном документе, является пригодным для печати на подложку для формирования покрытий, отверждаемых под действием ультрафиолетового излучения, с тем, чтобы получить осязаемые метки. Также были разработаны дополнительные необязательные элементы защиты для использования при получении защищенных документов с напечатанными на них осязаемыми метками, в соответствии с изобретением. Что касается проиллюстрированных вариантов воплощения, описанных в данном документе, то покрытия, отверждаемые под действием ультрафиолетового излучения, материалом покрытия, описанным в данном документе, печатают на подложке банкноты, с использованием предпочтительно машины для печати с плоскими сетчатыми шаблонами или машину для печати с сетчатыми цилиндрическими шаблонами в соответствии со способами печати, которые хорошо известны в полиграфической промышленности. Ссылаясь на иллюстрацию типичной осязаемой метки 30, показанной на фиг. 1, заранее установленное количество отверждаемого под действием ультрафиолетового излучения материала покрытия 10 печатают на подложку 20 для каждой осязаемой метки 30, которая должна быть напечатана. Как только материал покрытия 10 напечатают в виде покрытия на подложку 20, нанесенные покрытия отверждает с помощью выдержки их при ультрафиолетовом (УФ) излучении для получения осязаемых меток 30. Помимо состава композиции материала покрытия на степень проникновения материала покрытия в бумагу влияет промежуток времени выдержки подложки вместе с материалом покрытия между печатью покрытия и отверждением (после печати покрытий и до отверждения), и более продолжительное время вы-2 021157 держки приведет к увеличенной степени проникновения. Для одного примера способа печати, проиллюстрированного с помощью фиг. 2, было проведено полномасштабное испытание печати с использованием машин трафаретной печати SPS с плоскими сетчатыми шаблонами с конвейером Turbostar SPS (оба от SPS Rehmus, Wuppertal, Germany), эксплуатируемой при 2100 листов (подложки) в час. Устройство отверждения туннельного типа было оборудовано двумя УФ-ртутными лампами, предоставляющими общую выдержку примерно 0,8 Дж/см 2, измеренную с использованием УФ-экспозиметра EIT Power Puck (доступного от EIT Inc., Sterling, VA). Используемые для этой печати шаблоны маркировок, выполненные на сетке размером 60-меш, были круглыми, диаметром 1 мм. В результате были выполнены осязаемые метки в виде пятен, обладающих высотой примерно от 115 до 170 мкм. Материал покрытия при нанесении способом печати на лист подложки при скорости примерно 1000-7300 листов в час обладал вязкостью примерно 12000 сП при 25 С, и покрытия отверждали с помощью выдержки при ультрафиолетовом излучении интенсивностью примерно 0,2-3 Дж/см 2. Несмотря на то, что в данном примере осязаемые метки сформировали пятна, напоминающие брайлевские знаки, читателю будет понятно, что, по желанию, можно использовать много других опций для получения других форм осязаемых меток для указанного практического применения. Например, могут быть использованы другие формы, такие как полосы, овалы, звезды или треугольники. Дополнительно их можно нанести таким образом, чтобы предоставить вторичную осязаемую структуру, например, бугорок или впадину, если это желательно для конкретного практического применения. Для данного примера использовали листовую печатную машину трафаретной печати, но вместо использования подложки в виде рулонов можно использовать рулонную печатную машину с цилиндрической сеткой. Несмотря на то, что в данном примере использовали подложку из бумаги, если требуется, в равной степени можно выбрать подложку из полимера или другую подложку для другого варианта воплощения. Могут быть достигнуты дополнительные эффекты, если требуется, посредством добавления к лаку стеклянных бус, пластмассовых бус или раздробленных частиц стекла. Такие бусы или частицы, помимо улучшения осязаемости, могут предоставить также оптические эффекты, которые вносят свой вклад в общую защиту изделия. Например, как в данном документе описано в примере 1, слой стеклянных бус может предоставить оптический муаровый эффект, который нельзя скопировать на цветных копировальных машинах. Муаровый эффект будет видимым на отпечатанных подложках параллельными линиями или формами, если повторяющееся расстояние между линиями является близким к диаметру стеклянных бусинок. В примере 2 данного документа описан пример муарового эффекта, в котором используют стеклянные бусинки, имеющие диаметр 38 микрон. Дополнительное преимущество стеклянных бусинок состоит в том, что они предоставляют определенную структуру, которая помогает людям с ослабленным зрением опознавать метки посредством осязания. Структурированная поверхность дает ощущения, в значительной степени отличающиеся от гладко отвержденной поверхности пятна. Следовательно, из-за выраженного муарового эффекта и эффекта структуры поверхности осуществление, основанное на бусинках, присутствующих в пятнах, может быть предпочтительным для некоторых практических применений защиты документа. Состав и композиция материала покрытия для печати осязаемых меток конкретно адресованы и соответствуют созданию долговечных осязаемых печатных меток 30. Материал покрытия 10 (который,будучи напечатанным, может быть упомянут как по виду похожий на краску) используют для того, чтобы напечатать осязаемые метки 30. Он является материалом, отверждаемым под действием ультрафиолетового (УФ) излучения, свойства, приготовление и композиция которого значительно отличаются от традиционных отверждаемых под действием ультрафиолетового излучения красок для трафаретной печати. В частности, вязкость материала покрытия 10 может быть такой высокой, как 25000 сП при 25 С,что является 10-ти кратным эквивалентом вязкости традиционных красок для трафаретной печати. Для возможности печати вязкость должна быть в диапазоне примерно 2000-25000 сП при 25 С. Монофункциональные акрилаты дают в результате линейные полимеры, что в системах быстрого УФ-отверждения означает, что они растворимы в некоторых органических растворителях и имеют низкую механическую прочность. Ди- и мультифункциональные акрилаты предоставляют не только линейную полимеризацию, но также и образование поперечных связей, поэтому они снижают или исключают растворимость в органических растворителях и повышают прочность материала УФ-отверждения. Однако ди- и мультифункциональные акрилаты вносят свой вклад в жесткость отвержденного полимера. Несмотря на то, что дифункциональные олигомеры не являются необходимыми в составе для получения маркировки, обладающей эластичностью, иногда будет выигрышно включать их в некоторые практические применения, поскольку в этом случае можно управлять свойствами путем регулирования соотношения монофункционального материала к ди- или мультифункциональному материалу. Изобретатели неожиданно обнаружили, что традиционные, известные ускорители адгезии (например, смола РКНВ, доступная от Inortech, Montreal, Quebec, Canada) не эффективны для того, чтобы получить достаточную адгезию осязаемых меток к бумажной подложке. Вместо этого было обнаружено, что адгезия напечатанных пятен к бумажной подложке улучшается с добавлением акрилата низкой вязкости,который частично проникал сквозь бумагу. Под низкой вязкостью понимают, что вязкость составляет меньше примерно 200 сП при 25 С. Кроме того, в результате было неожиданно обнаружено дополнительное улучшение адгезии при добавлении кислотного акрилатного компонента. Дополнительно улучшение было обнаружено, когда это было выполнено после смешивания акрилатов с модификатором реологии, который используют для управления формой нанесенной краски. Для повышения эластичности акрилаты включают уретанакрилат. В основном отверждаемый под действием ультрафиолетового (УФ) излучения материал покрытия имеет состав, который включает мономерный акрилат, обладающий вязкостью меньше 200 сП при 25 С,в количестве примерно 20-80 вес.% и уретанакрилат в количестве примерно 1-30 вес.%. Химически активный разбавитель, примерно 1-30 вес.%, вносит свой вклад в свойства, влияющие на проникающую способность. Фотоинициатор включают достаточным для достижения отверждения, а реологическую поглощающую добавку включают в количестве 1-10%. Также включают кислотный акрилатный усилитель адгезии в количестве 2-30 вес.%, и оптимально этот компонент добавляют после того, как акрилатные компоненты, по меньшей мере, частично поглощены реологической добавкой. В частности, используемый в типичных примерах, описанных в данном документе, материал покрытия 10 включает смесь монофункциональных и многофункциональных отверждаемых под действием УФ-излучения акрилатов с низким молекулярным весом и содержит от 20 до 80% (весовых) акрилата низкой вязкости, например, промышленный продукт покрытия, поставляемый Cognis, Германия под маркой Photomer 4127, который является акрилатным мономером, обладающим вязкостью 15 сП при 25 С. Получающееся отверждаемое под действием УФ-излучения покрытие проникает в подложку, на которой печатают, и гарантирует прикрепление материала покрытий к целлюлозным волокнам бумажной подложки или к частицам покрытия полимерной подложки. Эффект прикрепления повышает адгезию осязаемых покрытий к напечатанной подложке. В предпочтительном составе наличие компонента с высокой вязкостью минимизируют, поскольку компоненты с повышенной вязкостью имеют тенденцию оставлять размытые метки, которые образуются в процессе печати, поскольку нанесенный на подложку материал отделяется от шаблона и образует нить между подложкой и сетчатым шаблоном, которая падает на подложку и оставляет размытую метку. Материалы покрытия 10, используемые в описанных в данном документе примерах, являются прозрачными или настолько хорошо пропускающими свет, что осязаемые метки, полученные на типичных банкнотах, не выступают относительно напечатанного на них определенного рисунка. Однако такая характеристика не является необходимой, и для некоторых практических применений она может быть нежелательной, или ее не вводят. Состав композиции материала покрытия для примера "А", который признали пригодным для способов, описанных в данном документе, помещен ниже в табл. 1: Таблица 1. Состав "А" В данном примере композиция содержит 50,5% продукта Photomer 4127 от Cognis, обладающего вязкостью 15 сП при 25 С, в качестве акрилатного компонента с низкой вязкостью. Sartomer-CN-9009 является отверждаемым под действием УФ-продуктом композиции покрытия, включающим олигомер уретанакрилата, который поставляет Sartomer Pennsylvania, USA. Sartomer-SR-9020HP является трехфункциональным химически активным разбавителем с низкой вязкостью (60 сП при 25 С) и вносит свой вклад в свойства, относящиеся к проникающей способности состава. Lamberti-Esacure KS 300 и EsacureTZT являются продуктами фотоинициатора, которые поставляют Lamberti S.p.A, Италия. Aerosil 200,являющийся продуктом гидрофильного пирогенного кремнезема, доступный от Evonik Degussa, предоставляют как неорганическую реологическую добавку. Sartomer-CD-9053 является ускоряющим адгезию продуктом мономера, включающим трехфункциональный кислотный эфир, который поставляет Sartomer. Ускоритель адгезии, которым является CD-9053 (Sartomer) в составе композиции в вышеупомянутом примере, используют для повышения прочности эффекта отверждения, относящегося к проникновению в подложку. Благодаря своей полярности кислотные группы кислотного ускорителя адгезии повышают силу межмолекулярного взаимодействия между материалом покрытия и подложкой. Кислотные группы будут также образовывать химические связи с гидроксильными группами целлюлозы, присутствующими в бумажной подложке, и с гидроксильными, перекисными и гидроперекисными группами,-4 021157 присутствующими в покрытии на полимерной подложке. Полипропилен, обработанный коронным разрядом, также известен как содержащий гидроксильные и гидроперекисные группы, которые вступают в реакцию с кислотным ускорителем адгезии, обеспечивая химическую связь и прочную адгезию между материалом покрытия и подложкой. Назначение "пост-добавления" кислотного акрилатного усилителя адгезии состоит в предоставлении локально высокой концентрации этого компонента на границе раздела подложки и материала покрытия. Наличие высокой концентрации ускорителя адгезии на границе раздела является выгодным для прочности адгезионной связи. Состав предпочтительных примеров композиции материала покрытия, в общем, включает для акрилата низкой вязкости акрилатный мономер, выбранный из группы, состоящей из неопентилгликольдиакрилата (например, SR 247, поставляемого Sartomer, или Photomer 4127, поставляемого Cognis), тетрагидрофурфурилакрилата (например, SR 285, поставляемого Sartomer), тетрагидрофурфурилметакрилата(например, SR 203, поставляемого Sartomer), стеарилакрилата (например, SR 257, поставляемого Sartomer) и дипропиленгликольдиакрилата (например, SR 508, поставляемого Sartomer). Типичным составом уретанакрилата является алифатический полиэфир уретанакрилата. Химически активный разбавитель, которым в вышеупомянутой типичной композиции является SR-9020HPTM, является трехфункциональным и вносит свой вклад в снижение вязкости и скорости отверждения. Использование трехфункционального химически активного разбавителя является предпочтительным, но и не трехфункциональные химически активные разбавители могут отвечать требованиям при использовании в других практических применениях. Реологической добавкой может быть, например, пирогенный кремнезем, как установлено в примере (например, Aerosil-200, доступный от Evonik Degussa), или осажденный кремнезем (например, Silica Gel, Класс 9382, 230-400 меш, доступный от Sigma-Aldrich, St. Louis, МО,U.S.A.). Высокую вязкость, которая не вносит свой вклад в эффект размытости, можно достичь введением неорганической реологической добавки (Aerosil 200), поскольку отверждаемые под действием УФ органические компоненты с высоким молекулярным весом будут вносить свой вклад в эффект размытости. Параметром проникновения в подложку материала покрытия управляют с помощью концентрации в композиции компонента с низкой вязкостью и с помощью параметров трафаретной печати, таких как нагревание наносимой краски перед отверждением действием УФ-излучения и линейная скорость ленточного транспортера. Чтобы вызвать более эффективное проникновение материала покрытия, можно использовать повышение концентрации компонента с низкой вязкостью, нагревание наносимой краски перед отверждением под действием УФ-излучения и снижение скорости конвейера. Следовательно, изменение концентрации компонента с низкой вязкостью в композиции и управление параметрами печати предоставляют возможности для регулирования композиции с тем, чтобы наилучшим образом соответствовать требованиям практического применения, то есть для достижения повышенной адгезии и повышенной долговечности осязаемых меток. Осязаемые метки на напечатанных банкнотах, полученные в соответствии с вышеописанным, демонстрируют значительно более высокую долговечность для ожидаемого периода использования банкноты. На напечатанных банкнотах были проведены испытания физической стойкости осязаемых меток,отвержденных под действием УФ-излучения, подвергая их испытаниям на излом, переворачивание и истирание. Были также выполнены испытания на химическую стойкость, в соответствии с которыми бумажные и полимерные подложки с нанесенными на них осязаемыми метками погружали в органические растворители, кислоты и основания. В частности, была выполнена стандартная процедура испытания на излом с использованием Crumple Tester (от Research North America, Cherry Hill, NJ). Нанесенные на бумагу осязаемые метки изгибали 8 раз, тогда как полимерную подложку с нанесенными н на нее пятнами изгибали 24 раза. В обоих случаях осязаемые метки оставались на подложке после того, как испытания были завершены. Такое испытание на излом эффективно используют и считают, что оно является более строгим (жестким), чем несколько лет обращения банкнот. Другими испытаниями на долговечность, выполняемыми на пятнах, были испытания на переворот. Испытания на переворот выполняли, используя выгравированный облицованный резиной переключатель, заполненный 24 шариками оксида циркония, весом каждый 31,5 г. Также внутрь переключателя помещали ткань размером 4"4", смоченную 5 г искусственного пота. Испытания на переворот выполняли в течение 2 ч при комнатной температуре, и все испытуемые осязаемые метки это испытание выдержали. Также было проведено испытание на истирание с использованием Taber Abraser, модель 503 (Taber Instrument Company, North Tonawanda, NJ) с S-10 абразивными колесами, нагруженными весом 250 г, для испытания осязаемых меток на бумажной подложке и 500 г для испытания осязаемых меток на полимерной подложке. Для каждой подложки были выполнены два испытания: одно - при 100 вращениях и одно - при 400 вращениях абразивных колес. Осязаемые метки выдерживали истирающее воздействие и оставались на приемлемом уровне осязаемости после 400 вращений. Испытания на химическую стойкость, выполненные для осязаемых меток, также показывали, что они являются долговечными. Осязаемые метки выдерживали воздействие в течение 30 мин (при комнат-5 021157 ной температуре) в каждом из: метаноле, этаноле, трихлорэтилентолуоле и гептане без заметных повреждений. Легкость осязания пятен, отвержденных УФ-излучением, полученных в соответствии с приведенным выше описанием, и прочная адгезия помогают людям с ослабленным зрением при проверке достоверности защищенных документов, например, банкнот, а, следовательно, служит для предоставления определенного уровня защиты этих банкнот. Таким образом, сами осязаемые метки и возможность их осязания предоставляют первый уровень защиты. Если требуется, то можно выбирать конкретизированные далее дополнительные стадии для предоставления более высоких уровней защиты. Как показано на фиг. 3, необязательно может быть предоставлен более высокий уровень защиты посредством введения в используемый для осязаемых меток материал покрытия предварительно установленного (например, заранее выбранного) маркера. Например, к материалу покрытия могут быть добавлены компоненты одной из хорошо известных флуоресцентных красок, а затем напечатанные осязаемые метки, выполненные из такого материала, испытывают на наличие заранее выбранной флуоресцентной добавки. Аналогично, можно добавить к материалу покрытия частицы, определяемые с помощью магнитных полей, например, ферромагнитные частицы, такие как частицы карбонила железа. В одном примере элемент защиты был предоставлен таким образом созданием в материале покрытия случайной сигнатуры из больших (около 30-40 мкм) кластеров флуоресцентных и магнитных частиц. Эту сигнатуру затем наносят на документ так, что эта информация может быть использована позже для того, чтобы проверить достоверность документа. Сигнатуру можно выбрать в виде номера самопроверки или можно,например, установить статистические параметры кластеров. Альтернативно сигнатура может соответствовать сигналу, генерированному создающими сигнал кластерами флуоресцентных и/или магнитных частиц в напечатанном покрытии, формирующем осязаемую метку. Это предоставляет защиту документа, поскольку случайные характеристики кластеров или частиц, такие как расположение или интенсивность, практически невозможно точно воспроизвести (дублировать). Таким образом, при предъявлении документа, при наличии у него таких меток, можно подтвердить его аутентичность. В качестве маркеров подходят, например, следующие материалы: 1. Магнитные материалы: В качестве маркеров можно добавить мелкие частицы карбонила железа, магнитных окислов железа, частицы с постоянной намагниченностью (например, CoFe2O4). Например, частицы мягкого железа,известного как карбонил железа, со средними размерами 4,5 мкм (доступные от BASF Corporation, Florham Park, NJ), можно предпочтительно использовать в качестве мягких магнитных маркеров или материалов оттиска. В общем, для использования могут быть пригодны частицы с магнитными свойствами,имеющие размер от 1 до 80 мкм. Даже такие низкие концентрации карбонила железа, как примерно 0,65 вес.%, выраженные в весовых процентах к материалу покрытия, можно определить электродинамическими считывающими головками с поддерживаемой нормой остаточного магнетизма. Даже в том случае,если частицы хорошо диспергированы, можно получить единственную в своем роде сигнатуру с точными линиями. Чтобы продемонстрировать присутствие самособирающихся кластеров частиц железа, были установлены более высокие концентрации карбонила железа, приближающиеся примерно к 2,5 вес.%. 2. Флуоресцентные пигменты или красители: Флуоресцентные красители или очень мелкие частицы, около 1 мкм или меньше, могут предоставить эффект флуоресценции. Примерами таких пигментов являются Scanning Compounds 4 and 6 (доступные от Angstrom Technologies, Florence, KY). Преобразование флуоресцентных частиц в кластеры,например, посредством присоединения их к гораздо большим частицам силикагеля, делает подход оттиск-сигнатура, основанный на флуоресценции, более легким для исполнения. Флуоресцентные частицы с большими размерами (от 5 до 50 мкм) также доступны и соответствуют требованиям для выполнения флуоресцентных сигнатур на базе оттиска. Преобразование небольших флуоресцентных частиц или красителей в кластеры можно выполнять смешиванием всех компонентов в растворителе и отфильтровыванием мелких частиц. Флуоресцентные кластеры остаются на фильтровальной бумаге. После сушки кластеры пригодны для введения в материал покрытия с отверждением (краски) УФ-излучением для получения осязаемых меток. Получение сочетания кластеров, содержащих частицы, определяемые как с помощью магнитных свойств, так и с помощью флуоресценции в одном и том же кластере также возможно. Другие альтернативы для сигнатуры-оттиска включают сочетания смешанныхкластеров с "чистыми кластерами" и могут быть легко понятны квалифицированному специалисту в области связанных с защитой маркеров. 3. Элементарный кремний: Элементарный кремний с различными размерами частиц (включая наночастицы) может быть использован для целей сигнатура-оттиск, как упомянутые выше флуоресцентные частицы. Наночастицы элементарного кремния могут предоставить выраженные флуоресцентные пики практически на любой видимой длине волны. Как наночастицы элементарного кремния, так и частицы с большими размерами можно конвертировать в кластеры для сигнатуры-оттиска. Частицы элементарного кремния различных размеров и с различными легирующими добавками (доступные от NanostructuredAmorphous Materials,Inc. Houston, TX) предоставляют флюоресценцию, которая зависит от легирующей добавки и размера. Легированные или нелегированные частицы элементарного кремния отвечают требованиям для целей сигнатура-оттиск. 4. Флуоресцентные наночастицы: Флуоресцентные наночастицы, например, EviDots (доступные от Evident Technologies, Troy, NY),можно использовать для создания "флуоресцентной сигнатуры-оттиска с очень высокой разрешающей способностью", потенциально отвечающей требованиям достоверности для судебного уровня. 5. Маркеры, содержащие две области с флуоресценцией различного цвета: Частицы маркера, имеющего две различные области с различной флуоресценцией, могут предоставить идентификацию, поддающуюся проверке с использованием УФ-излучения и увеличительного стекла. Например, если две области предоставляют соответствующую красную и желтую флуоресценцию, то цвет будет появляться для невооруженного глаза как оранжевый. Однако под увеличительным стеклом маркеры будут видимы как состоящие из красных и оранжевых сегментов, расположенных в непосредственной близости. Маркеры такого типа доступны от ARmark Authentication Technologies (Glen Rock, PA),а в виде волокон - от Shanghai KOS Papermaking Anti-Counterfeit Technology (Shanghai, China). 6. Отражающие стеклянные бусы: Отражающие стеклянные бусы можно идентифицировать в качестве маркеров, используя источник света или портативное устройство опознавания, например устройство опознавания Модель 101 Х (доступное от TSSI Systems, Ltd. Swindon, Соединенное Королевство). Отражающие стеклянные бусы также доступны во флуоресцентной версии (GL-0327 от MO-SCI Specialty Products, L.L.C., Rolla, МО). Отражающие стеклянные бусы, как флуоресцентные, так и не флуоресцентные, можно использовать для подхода к решению проблемы сигнатура-оттиск. 7. Холестерический жидкий кристалл: В качестве маркеров можно также использовать стандартные пигменты холестерического жидкого кристалла или частицы холестерического жидкого кристалла с магнитными свойствами, характеризующиеся тем, что материалы холестерического жидкого кристалла демонстрируют, в зависимости от угла,помимо магнитных свойств эффекты оптической интерференции видимого света. Примеры таких пигментов описаны в Патенте США 6875522 В 2 (Seto/SICPA, 2005) и в патенте США 7169472 В 2 (Raksha/JDS Uniphase, 2007). Холестерические жидкие кристаллы можно также использовать в качестве частично скрытых маркеров, как описано в примере 4. 8. Частицы с пьезоэлектрическими свойствами: В качестве маркеров осязаемых меток (пятен) можно использовать кристаллические частицы титаната бария. Например, частицы титаната бария с различной степенью кристаллизации доступны от MOSCI Specialty Products, L.L.C., Rolla, МО, США. Наложение переменного электрического поля на осязаемые пятна с частицами титаната бария вызывает преобразование переменного магнитного поля в механическую вибрацию частиц с соответствующей ориентацией микрокристаллов/зерен относительно направления переменного тока. Вибрации, которые могут быть звуковой или ультразвуковой частот, можно использовать как дополнительную явную или скрытую характеристику для использования при идентификации банкнот (или, более широко, защищенных документов). Пьезоэлектрический эффект можно усилить посредством ориентации микрозерен BaTiO3, используя способ, известный как электрическая поляризация. Процесс поляризации требует наложения электрического поля примерно 1 кВ/мм (при 90 С). Такой процесс можно использовать во время процесса трафаретной печати, непосредственно перед выдержкой нанесенных пятен при УФ-излучении. Квалифицированный специалист в области использования маркеров может легко определить другие сочетания перечисленных выше маркеров и способов регистрации. Осязаемые метки, включающие читаемые с помощью машины или определяемые маркеры (магнитные или флуоресцентные частицы или кластеры и отражающие бусы), как описано выше, могут быть использованы для генерирования уникальной, а, следовательно, надежно защищенной сигнатуры или оттиска с мелкими деталями. В одном примере сигнатура/оттиск состоит из табл. значений, соответствующих читаемым с помощью машины положениям и интенсивности пиков характеристик маркеров,являющихся положениями и интенсивностью пиков магнитных сигналов. Эту таблицу значений можно затем преобразовать в код, предпочтительно с шифровкой, и записать на банкноте как скрытый штрихкод. Сокрытия штрих-кода достигают посредством печати матирующей краской поверх магнитного штрих-кода, примером которой является краска, содержащая пигмент диоксида титана, и совпадения цвета наружного покрытия с цветом фона. Дешевое решение, но с высокой степенью защиты предоставляют с помощью детектора, который считывает как сигнатуру/оттиск маркера, так и штрих-код. В примере такого решения используют мягкий магнитный маркер (например, частицы карбонила железа) и напечатанный струйной печатью штрихкод, также содержащий мягкие магнитные частицы для создания сигналов штрих-кода. Другой пример использует флуоресцентные маркеры, посредством чего оптический детектор определяет характеристики для определения сигнатуры по флуоресцентному маркеру и читает напечатанную сигнатуру в виде флуоресцентного штрих-кода. Невидимый флуоресцентный штрих-код можно напечатать, используя невидимые флуоресцентные краски и, следовательно, не требуется применения маски, чтобы скрыть его в дизайне банкноты. Это означает, что использование сигнатуры/оттиска для определения характеристики маркеров в осязаемых метках предоставляет высокую степень защиты, поскольку с помощью известных способов очень трудно достичь воспроизведения таких сигнатур/оттисков без чрезмерно высокой стоимости. Помимо введения вышеописанных необязательных защитных свойств, которые можно ввести в материал покрытия осязаемых меток, дополнительно возможность добавления защитных свойств предоставляют на стадии печати осязаемых меток. Например, способ трафаретной печати предоставляет возможность печатать оптические элементы, известные как микролинзы. Микролинзы состоят из нанесенных через шаблоны стеклянных бус, спроектированных на печатном трафарете. Стеклянные бусы диаметром от 20 до 100 мкм расположены близко друг к другу (бок о бок), предпочтительно в один слой. Такие стеклянные бусы при нанесении на штриховое изображение, состоящее из тонких линий с шагом,близким к диаметру стеклянных бус, создают муаровые рисунки. Такие муаровые рисунки возникают перед наблюдателем как движущиеся формы, если наблюдатель меняет угол наблюдения. Область, где напечатаны микролинзы, будет отличаться по осязанию или ощущению, по сравнению с остальной частью банкноты. Движущиеся муаровые рисунки предоставляют банкнотам дополнительный низовой уровень защиты. Нижеследующее описывает два примера практического применения, с помощью которых были осуществлены эти элементы защиты: первый пример "А", представляющий высокий уровень защиты, и второй пример "В", представляющий относительно дешевое решение проблемы. Пример "А". Прозрачные осязаемые метки наносят на материал подложки в виде листов основания банкноты,используя трафаретную печать (с плоским или высокоскоростным вращающимся трафаретом), посредством чего композиция формирующего метки материала покрытия включает маркер, как описано выше,например, слабо дисперсные, то есть очень низкой концентрации (0,1% или меньше) частицы карбонила железа размером (средним) 4,5 мкм. Мягкий магнитный маркер (карбонил железа) предоставляет источник магнитных свойств, которые используют для определения сигнатуры/оттиска. Композиция покрытий/меток также включает невидимый флуоресцирующий маркер, например, 0,1% невидимый флуоресцирующий пигмент высокой интенсивности (Lumilux CD-777 от Honeywell, Morristown, NJ). Интенсивную флуоресценцию прозрачных меток используют для простого контроля в торговой точке. Поскольку магнитные частицы присутствуют в очень низкой концентрации, если необходимо, можно добавить другие маркеры для дополнительного повышения степени защиты. Например, отражающие бусы,отражающие бусы с флуоресценцией, другие флуоресцентные кластеры или частицы, регистрируемые магнитные частицы или магнитные частицы с остаточным магнетизмом, магнитные кластеры или магнитные оптически изменяемые пигменты (интерференционные). 2. Микролинзы, смешанные с материалом покрытия, печатают аналогично тому, как печатают осязаемые метки.При выбранном соответствующим образом шаге фонового изображения, близком к диаметру стеклянных бус, микролинзы/бусы будут создавать кинетические муаровые эффекты. Получающиеся кинетические муаровые эффекты, а также отличающееся осязание области микролинз (по сравнению с остальной частью банкноты) создает дополнительную защиту банкноты на низовом уровне. Микролинзы выбирают для предоставления оптического увеличения по меньшей мере 2. 3. Покрытия отверждают, используя ультрафиолетовое излучение. 4. Если требуется, на листы подложки наносят глубокую печать для печати на банкнотах рисунка. 5. Маркер (или мультиплицированные маркеры) сканируют с помощью соответствующего сканера для характеристик маркера (т.е. физического воздействия), и измеренные характеристики используют для определения сигнатуры/оттиска, который предпочтительно является закодированным, для получения шифра самопроверки. Если используют больше чем один маркер, то можно получить и зарегистрировать в качестве шифра самопроверки мультиплицированные шифры самопроверки. 6. На банкноте регистрируют шифр самопроверки. Предпочтительный способ регистрации шифра самопроверки осуществляется посредством штрих-кода с использованием краскоструйной печати. Зарегистрированный штрих-код предпочтительно маскируют с помощью нанесения покрытия, краской, содержащей диоксид титана, и подбором цвета фона. Дополнительный или альтернативный коды самопроверки можно зарегистрировать присоединением их к основному магнитному штрих-коду шифра самопроверки или регистрируя их на банкноте с помощью других средств, например, невидимых (флуоресцентных) двумерных штрих-кодов или микроперфораций. 7. Напечатанные листы подложки разрезают на отдельные банкноты и проверяют элемент самопроверки, используя устройство контроля качества. 8. Находящиеся в обращении банкноты можно проверить в определенном месте продажи, используя простой автоматический детектор обращения банкнот, который с помощью магнитных или оптических свойств определяет и сравнивает сигнатуру/оттиск характеристик маркеров осязаемых знаков с зарегистрированным номером самопроверки. Коммерческие банки и центральный банк могут также проверять вторичные сигнатуры/оттиски сравнением их с зарегистрированными вторичными номерами проверки. Необязательно способ может включать введение кода, соответствующего серийному номеру банкноты, для облегчения отслеживания потока банкнот даже на уровне пункта продажи и дать возможность банку автоматически отслеживать запас банкнот в отделениях. Это можно также использовать для того, чтобы захватить людей, участвующих в ограблениях банка и/или для того, чтобы отследить незаконные операции. Пример "В". Примером дешевого осуществления является процесс получения, который является практически похожим на пример более высокой защиты описанного выше Примера "А", за исключением того, что выбирают маркеры, которые можно определить посредством дешевых детекторов, а сигнатуру/оттиск не включают. Предпочтительные маркеры для дешевого выполнения основаны на мягких магнитных частицах или мягких железных кластерах большего размера (примерно 10 мкм). Флуоресцентные пигменты можно использовать для того, чтобы предоставить определение с помощью дешевых детекторов обращения на базе УФ; т.е. детекторов обращения, которые проверяют наличие мягкого магнитного материала и замеряют примерное местоположение, магнитуду и изменчивость магнитных сигналов. Спектральные характеристики флуоресцентных маркеров можно проверить, используя оптические фильтры. В другом примере с использованием краски состава "А", описанной в данном документе, 100 частей(весовых) смешивали с 6,01 частями (весовыми) пигмента холестерического жидкого кристалла LC-528(приобретенного у Wacker GmbH, Stuttgart, Germany), получая концентрацию LC-528 5,67% (весовых) в смоле, отверждаемой под действием УФ-излучения. Полученная смесь была практически прозрачной. Отверждаемый под действием УФ-излучения материал был отпечатан трафаретной печатью в виде осязаемых пятен на бумажной подложке, слегка окрашенным, но все еще с очень светлым цветом напечатанного фона. Напечатанные пятна затем подвергали отверждению, используя УФ-излучение. Наличие пигмента в пятнах, подвергнутых отверждению, было почти незаметно. Оптический эффект появлялся,если над пятнами помещали фильтр с левой круговой поляризацией. Пятна становились хорошо видимыми, и под разными углами наблюдения наблюдали интенсивное смещение цвета. Такой эффект интенсивной визуализации практически невидимых пигментов и интенсивное увеличение смещения цвета, с использованием соответствующего фильтра круговой поляризации, можно использовать для простого определения подлинности банкнот в пунктах продаж. Посредством вышеописанного были раскрыты различные типичные варианты воплощения, которые следует рассматривать только как иллюстративные, не препятствующие или ограничивающие объем изобретения. Читатель должен понимать, что во время использования изобретения могут быть сделаны различные изменения, которые определяют с помощью прилагаемой формулы изобретения, но без отступления от объема вышеуказанного. Все вариации и эквиваленты, подпадающие под толкование прилагаемой формулы изобретения, предназначены для того, чтобы быть включенными в объем настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ получения на подложке защищенного документа осязаемых меток, включающий стадии:(a) печатание покрытий на поверхность подложки защищенного документа по заранее установленному рисунку, используя материал покрытия, отверждаемый под действием ультрафиолетового излучения, включающий:(i) 20-80 вес.% акрилата низкой вязкости, имеющего вязкость меньше 0,2 Пас (200 сП) при 25 С;(iv) фотоинициатор в количестве, достаточном для отверждения материала покрытия;(v) 1-10 вес.% пирогенного кремнезема или осажденного силикагеля в качестве поглощающей реологической добавки и(vi) 2-30 вес.% кислотного акрилатного ускорителя адгезии, представляющего собой трехфункциональный кислотный эфир,отличающийся тем, что указанные весовые проценты компонентов (i)-(iii), (v) и (vi) относятся к общему весу объединенных компонентов (i)-(vi), а материал покрытия обладает вязкостью в интервале 225 Пас (от 2000 до 25000 сП) при 25 С; и(b) выдержки напечатанных покрытий при ультрафиолетовом излучении для отверждения напечатанных покрытий и формирования осязаемых меток на подложке защищенного документа, где осязаемые метки характеризуются легкостью осязания для помощи людям с ослабленным зрением при распознавании защищенного документа. 2. Способ по п.1, где трехфункциональный кислотный эфир добавляют после того, как компоненты с (i) до (iv), по меньшей мере, частично были поглощены реологической добавкой. 3. Способ по п.1, где в качестве фотоинициатора используют смесь фотоинициаторов. 4. Способ по п.1, где химически активный разбавитель является трехфункциональным. 5. Способ по п.1, где фотоинициатор находится в количестве 1-12 вес.% относительно общего веса объединенных компонентов (i)-(vi). 6. Способ по п.1, где в качестве акрилата низкой вязкости используют акрилатный мономер, выбранный из группы, состоящей из неопентилгликольдиакрилата, тетрагидрофурфурилакрилата, тетрагидрофурфурилметакрилата, стеарилакрилата и дипропиленгликольдиакрилата; а в качестве уретанакрилата используют алифатический полиэфир уретанакрилата. 7. Способ по п.1, где покрытия печатают трафаретной печатью. 8. Способ по п.1, где в качестве подложки используют бумажную или полимерную банкноту. 9. Способ по п.1, где осуществляют управляемый нагрев покрытий перед отверждением для повышения проникновения покрытия в подложку. 10. Способ по п.7, где покрытия печатают на листовом материале подложки при скорости около 1000-7300 листов в час и отверждают посредством общей выдержки при ультрафиолетовом излучении интенсивностью около 0,2-3 Дж/см 2. 11. Способ по п.1 или 2, где используют материал покрытия, дополнительно включающий заранее установленный маркер, количество и/или рисунок которого в отвержденных покрытиях выявляют и сравнивают с кодом самопроверки, и/или пигмент для использования в качестве элемента защиты. 12. Способ по п.11, где маркер выявляют машиной для автоматического удостоверения подлинности банкноты, включающей подложку с напечатанными на нем осязаемыми метками. 13. Способ по п.11, где в качестве маркера используют частицы с магнитными свойствами, имеющие размер от 1-80 мкм. 14. Способ по п.13, где частицы с магнитными свойствами выбирают из группы, состоящей из карбонила железа и магнитных окислов железа, а их сигнатуру регистрируют на подложке в виде кода самопроверки. 15. Способ по п.11, где используют маркер, включающий по меньшей мере один флуоресцентный краситель. 16. Способ по п.11, где маркер выбирают из группы, состоящей из элементарного кремния, отражающих бус, пигментов холестерического жидкого кристалла, пьезоэлектрических частиц и пигментов на базе оптической интерференции с магнитными свойствами. 17. Способ по п.1, где используют материал покрытия, дополнительно включающий смешанные с ним микролинзы для печати на подложке для использования в качестве элемента защиты. 18. Способ по п.17, отличающийся тем, что микролинзы предоставляют оптическое увеличение, по меньшей мере, равное 2, и имеют заранее установленный шаг, который является достаточно близким к шагу фонового изображения листа подложки для создания кинетических муаровых эффектов. 19. Способ по п.1, где осязаемые метки выполняют в виде пятен круглой формы, обладающих высотой от 115 до 170 мкм. 20. Отверждаемый под действием УФ-излучения материал покрытия, пригодный для печатания покрытий на подложку защищенного документа с заранее установленным рисунком для формирования осязаемых меток на подложке защищенного документа, где осязаемые метки характеризуются легкостью осязания для помощи людям с ослабленным зрением при распознавании защищенного документа, включающий:(i) 20-80 вес.% акрилата низкой вязкости, имеющего вязкость меньше 0,2 Пас (200 сП) при 25 С;(iv) фотоинициатор в количестве, достаточном для отверждения материала покрытия;(v) 1-10 вес.% пирогенного кремнезема или осажденного силикагеля в качестве поглощающей реологической добавки;(iv) 2-30 вес.% кислотного акрилатного ускорителя адгезии, представляющего собой трехфункциональный кислотный эфир,отличающийся тем, что указанные весовые проценты компонентов (i)-(iii), (v) и (vi) относятся к общему весу объединенных компонентов (i)-(vi), а материал покрытия обладает вязкостью в интервале 225 Пас (от 2000 до 25000 сП) при 25 С. 21. Материал покрытия по п.20, отличающийся тем, что акрилат низкой вязкости является акрилатным мономером, выбранным из группы, состоящей из неопентилгликольдиакрилата, тетрагидрофурфурилакрилата, тетрагидрофурфурилметакрилата, стеарилакрилата и дипропиленгликольдиакрилата; а уретанакрилатом является алифатический полиэфир уретанакрилата. 22. Материал покрытия по п.20, отличающийся тем, что фотоинициатор является смесью фотоинициаторов. 23. Материал покрытия по п.20, отличающийся тем, что химически активный разбавитель является трехфункциональным.
