Элемент световой рекламы со светодиодами, имитирующий светящуюся неоновую вывеску

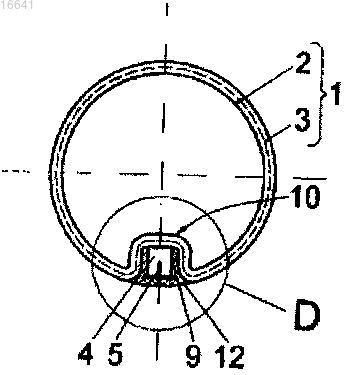

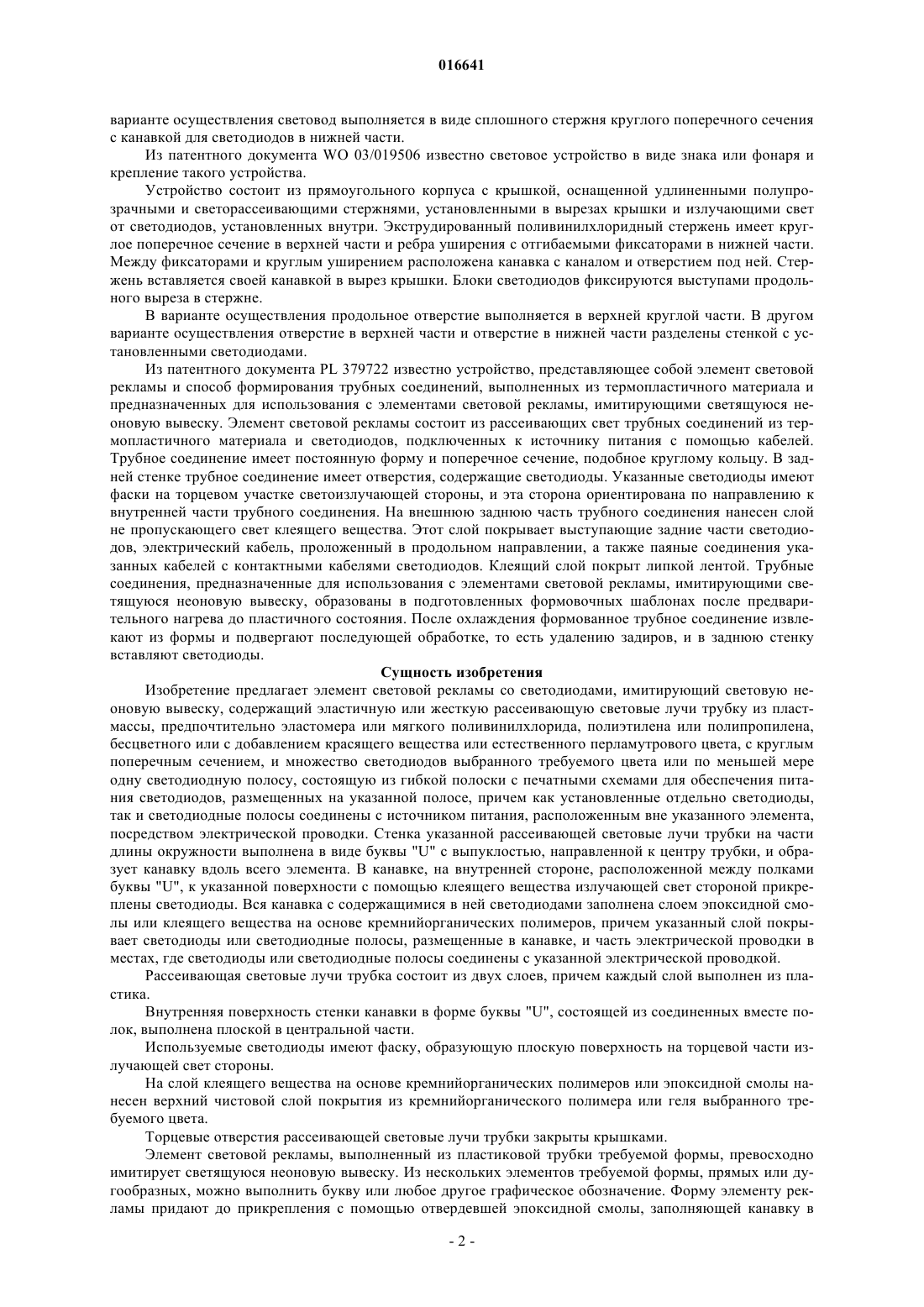

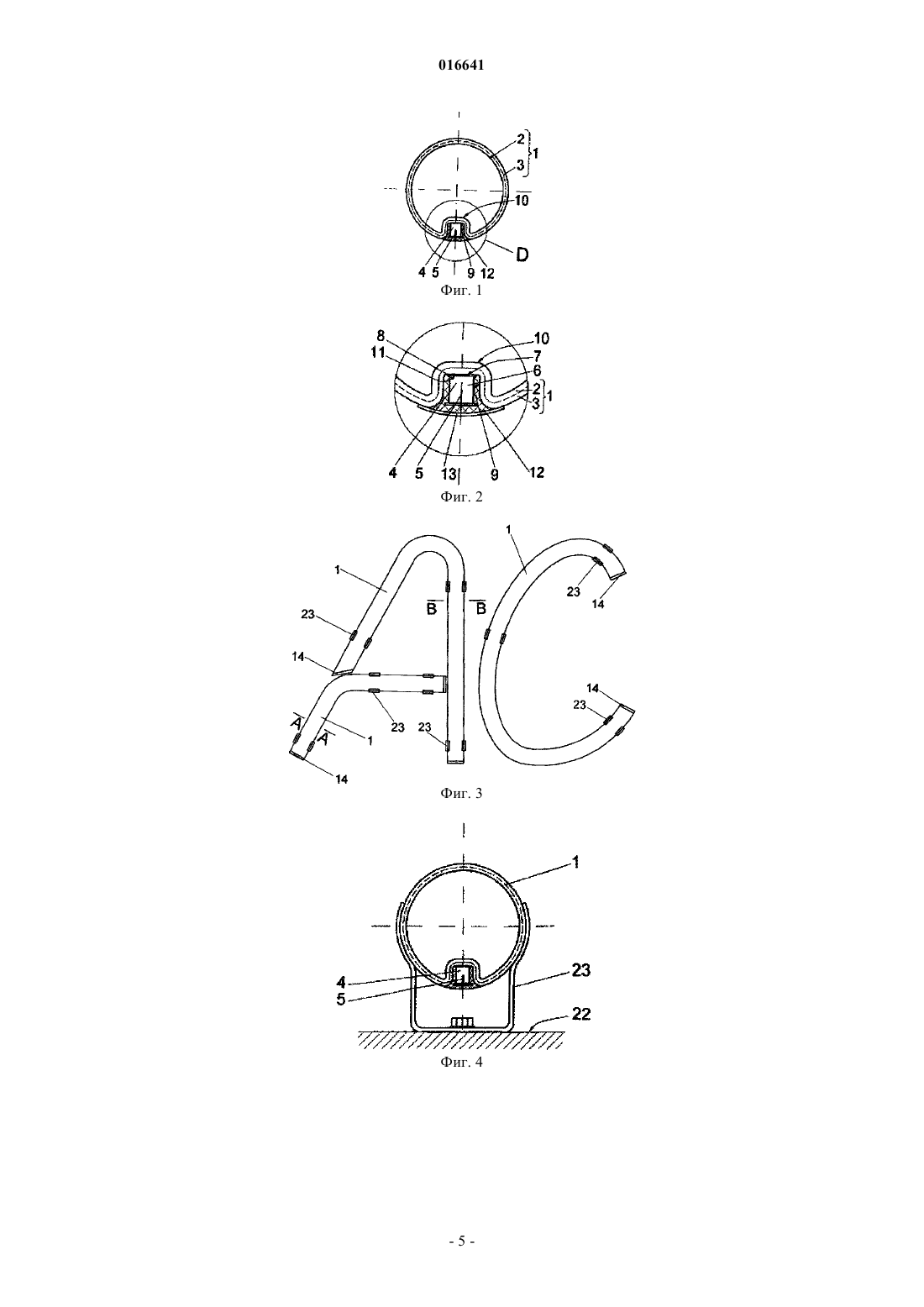

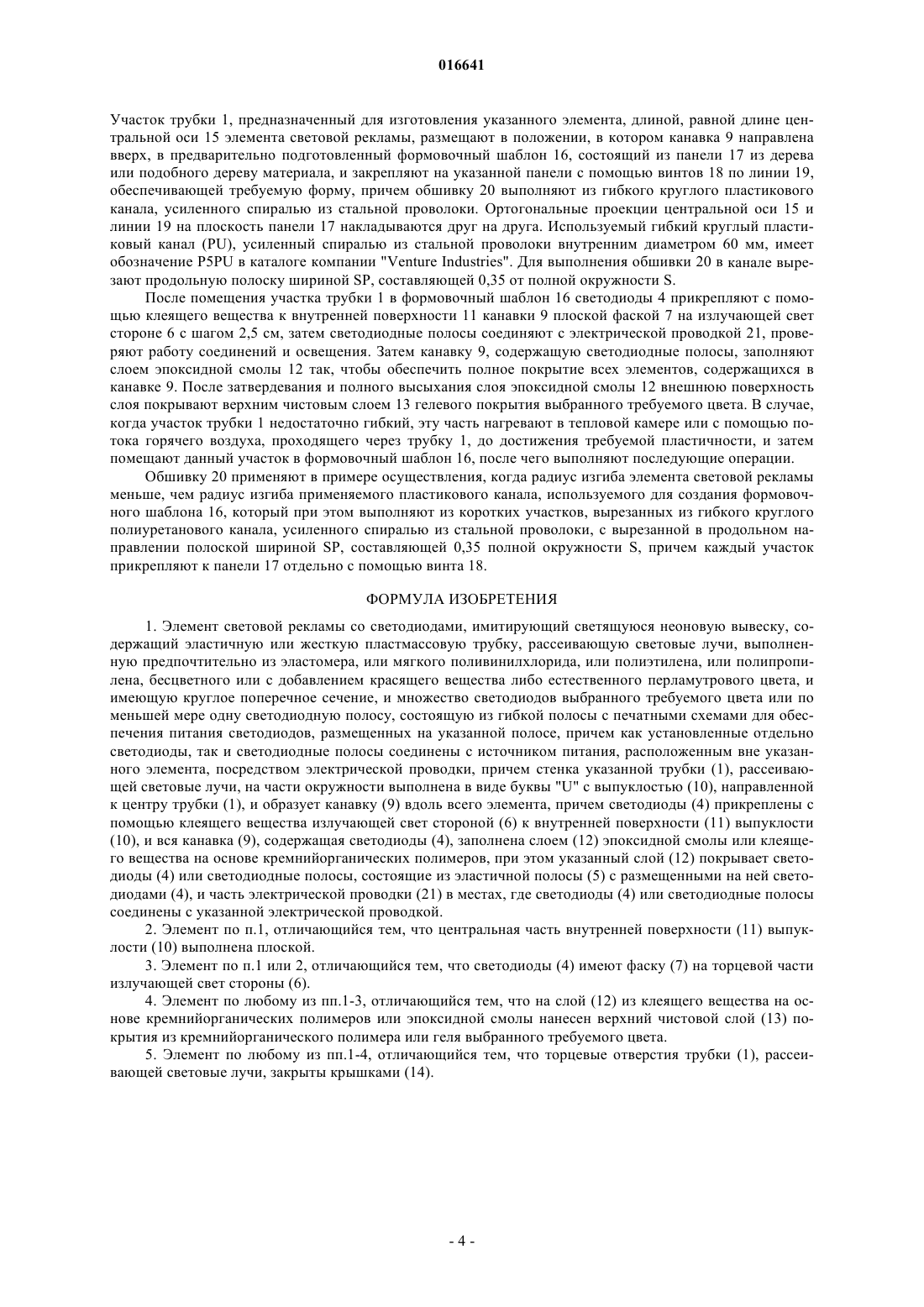

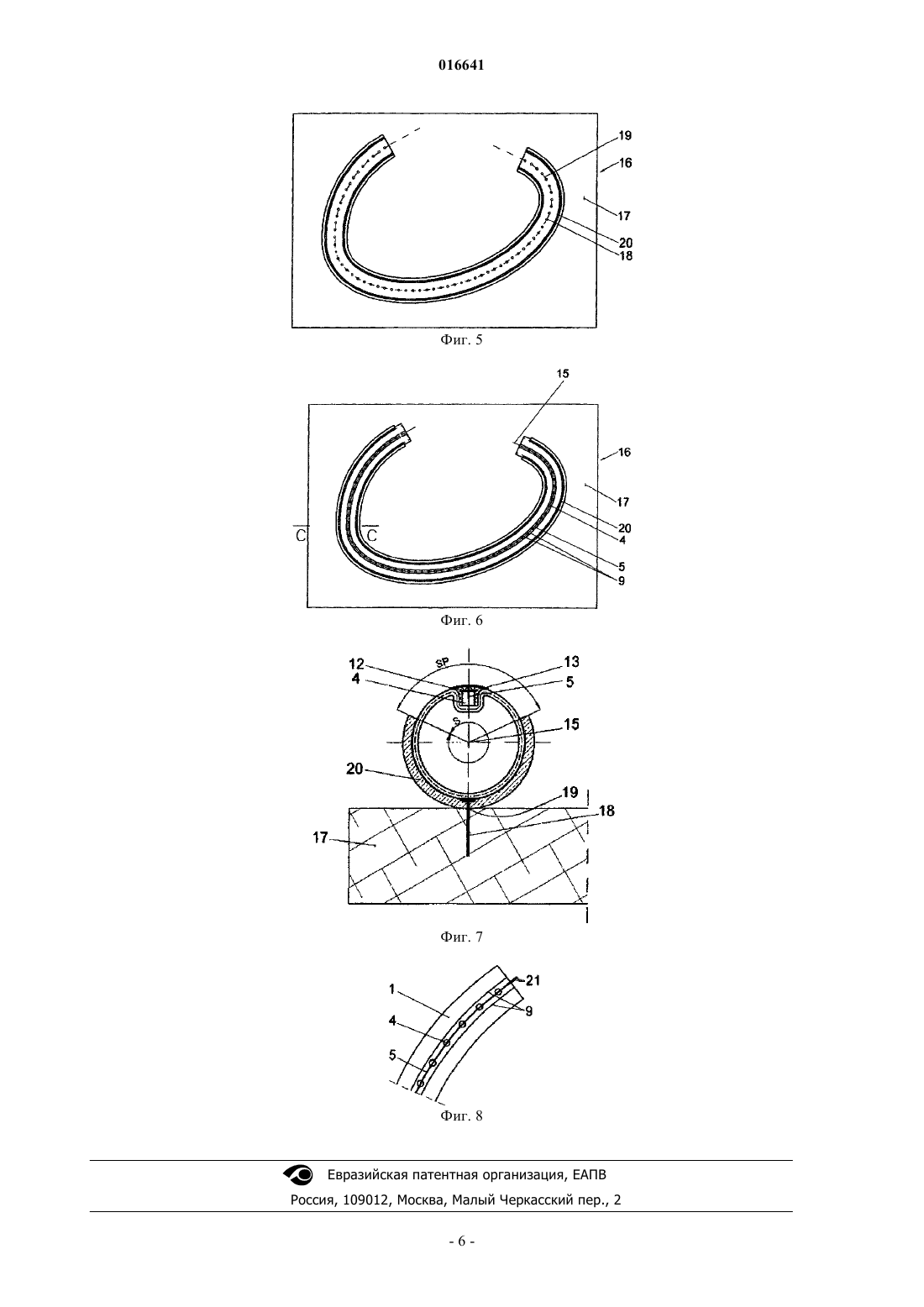

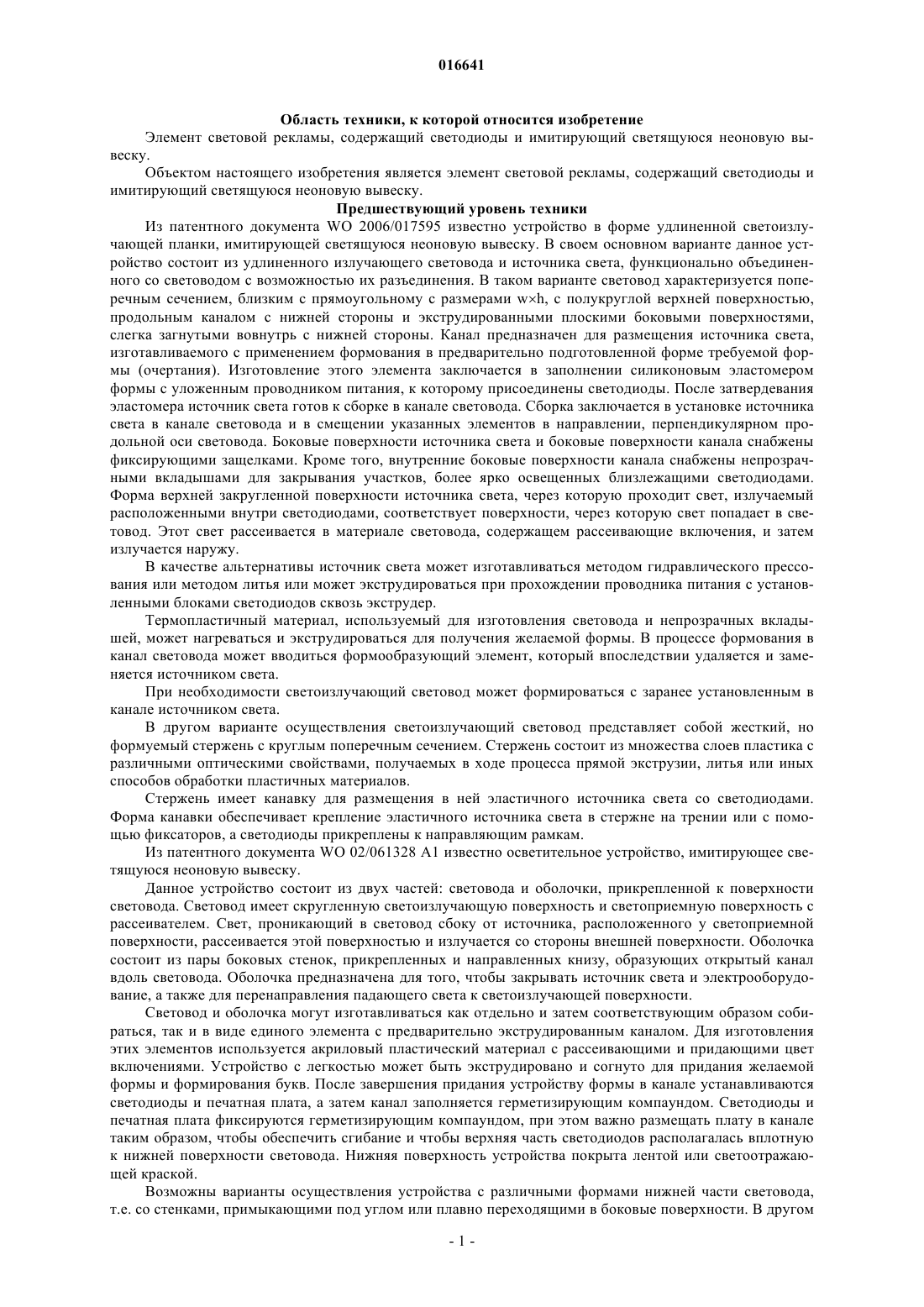

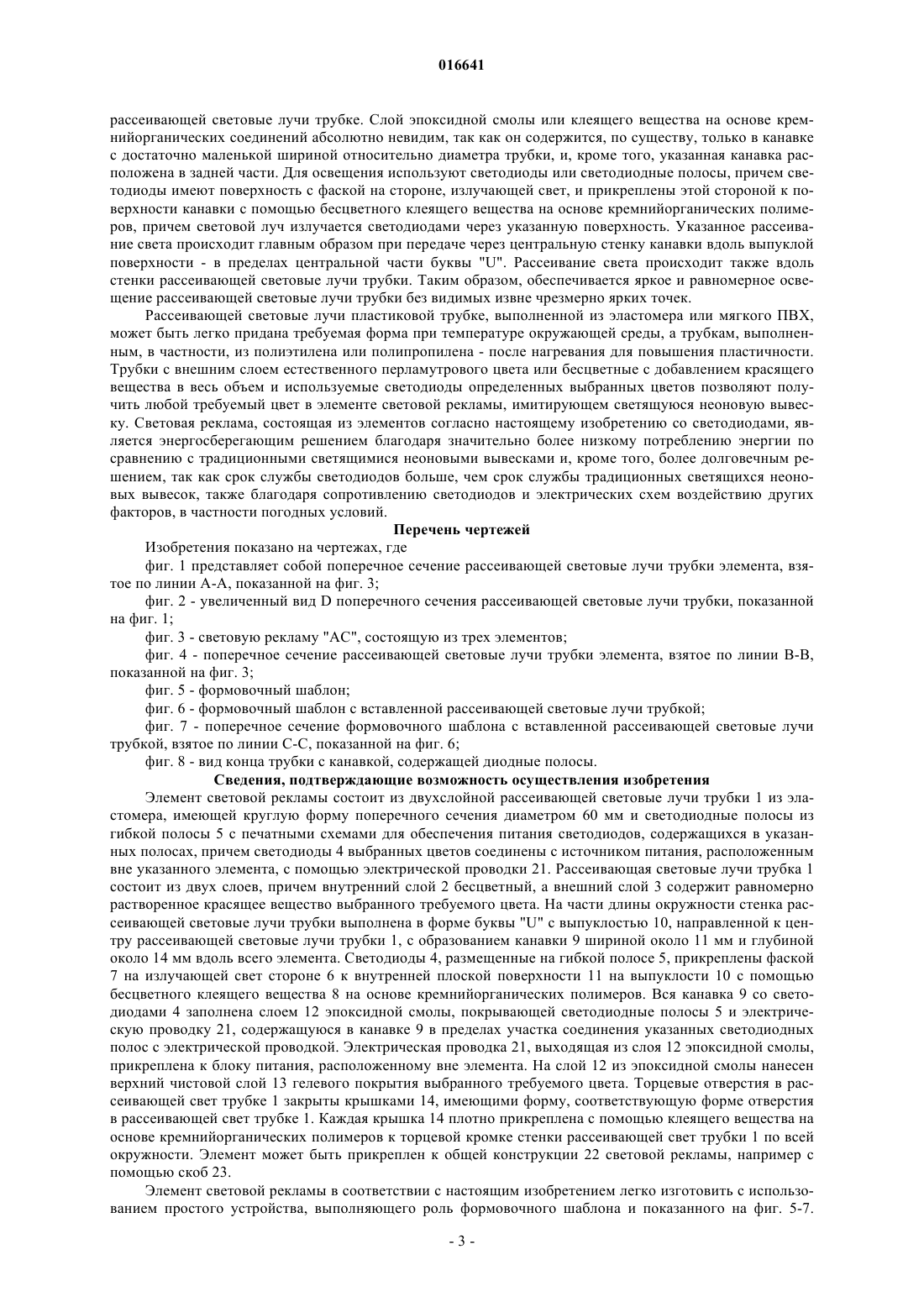

ЭЛЕМЕНТ СВЕТОВОЙ РЕКЛАМЫ СО СВЕТОДИОДАМИ, ИМИТИРУЮЩИЙ СВЕТЯЩУЮСЯ НЕОНОВУЮ ВЫВЕСКУ В изобретении элемент состоит из рассеивающей световые лучи трубки (1), выполненной из пластика, с двумя слоями и круглым поперечным сечением, содержащей множество светодиодов(4), расположенных отдельно или в виде светодиодных полос, соединенных с источником питания посредством электрической проводки (21). Стенка рассеивающей световые лучи трубки (1) на части окружности выполнена в форме буквы "U" с выпуклостью (10), направленной к центру рассеивающей световые лучи трубки (1), и образует канавку (9) вдоль всего элемента. Светодиоды(4) прикреплены с помощью клеящего вещества излучающей свет стороной (9) к внутренней поверхности (11) указанной выпуклости (10), и вся канавка (9), содержащая светодиоды (4),заполнена слоем (12) эпоксидной смолы. Слой (12) покрывает светодиоды (4) и часть электрической проводки (21) в месте, где светодиоды (4) соединены с указанной электрической проводкой. 016641 Область техники, к которой относится изобретение Элемент световой рекламы, содержащий светодиоды и имитирующий светящуюся неоновую вывеску. Объектом настоящего изобретения является элемент световой рекламы, содержащий светодиоды и имитирующий светящуюся неоновую вывеску. Предшествующий уровень техники Из патентного документа WO 2006/017595 известно устройство в форме удлиненной светоизлучающей планки, имитирующей светящуюся неоновую вывеску. В своем основном варианте данное устройство состоит из удлиненного излучающего световода и источника света, функционально объединенного со световодом с возможностью их разъединения. В таком варианте световод характеризуется поперечным сечением, близким с прямоугольному с размерами wh, с полукруглой верхней поверхностью,продольным каналом с нижней стороны и экструдированными плоскими боковыми поверхностями,слегка загнутыми вовнутрь с нижней стороны. Канал предназначен для размещения источника света,изготавливаемого с применением формования в предварительно подготовленной форме требуемой формы (очертания). Изготовление этого элемента заключается в заполнении силиконовым эластомером формы с уложенным проводником питания, к которому присоединены светодиоды. После затвердевания эластомера источник света готов к сборке в канале световода. Сборка заключается в установке источника света в канале световода и в смещении указанных элементов в направлении, перпендикулярном продольной оси световода. Боковые поверхности источника света и боковые поверхности канала снабжены фиксирующими защелками. Кроме того, внутренние боковые поверхности канала снабжены непрозрачными вкладышами для закрывания участков, более ярко освещенных близлежащими светодиодами. Форма верхней закругленной поверхности источника света, через которую проходит свет, излучаемый расположенными внутри светодиодами, соответствует поверхности, через которую свет попадает в световод. Этот свет рассеивается в материале световода, содержащем рассеивающие включения, и затем излучается наружу. В качестве альтернативы источник света может изготавливаться методом гидравлического прессования или методом литья или может экструдироваться при прохождении проводника питания с установленными блоками светодиодов сквозь экструдер. Термопластичный материал, используемый для изготовления световода и непрозрачных вкладышей, может нагреваться и экструдироваться для получения желаемой формы. В процессе формования в канал световода может вводиться формообразующий элемент, который впоследствии удаляется и заменяется источником света. При необходимости светоизлучающий световод может формироваться с заранее установленным в канале источником света. В другом варианте осуществления светоизлучающий световод представляет собой жесткий, но формуемый стержень с круглым поперечным сечением. Стержень состоит из множества слоев пластика с различными оптическими свойствами, получаемых в ходе процесса прямой экструзии, литья или иных способов обработки пластичных материалов. Стержень имеет канавку для размещения в ней эластичного источника света со светодиодами. Форма канавки обеспечивает крепление эластичного источника света в стержне на трении или с помощью фиксаторов, а светодиоды прикреплены к направляющим рамкам. Из патентного документа WO 02/061328 А 1 известно осветительное устройство, имитирующее светящуюся неоновую вывеску. Данное устройство состоит из двух частей: световода и оболочки, прикрепленной к поверхности световода. Световод имеет скругленную светоизлучающую поверхность и светоприемную поверхность с рассеивателем. Свет, проникающий в световод сбоку от источника, расположенного у светоприемной поверхности, рассеивается этой поверхностью и излучается со стороны внешней поверхности. Оболочка состоит из пары боковых стенок, прикрепленных и направленных книзу, образующих открытый канал вдоль световода. Оболочка предназначена для того, чтобы закрывать источник света и электрооборудование, а также для перенаправления падающего света к светоизлучающей поверхности. Световод и оболочка могут изготавливаться как отдельно и затем соответствующим образом собираться, так и в виде единого элемента с предварительно экструдированным каналом. Для изготовления этих элементов используется акриловый пластический материал с рассеивающими и придающими цвет включениями. Устройство с легкостью может быть экструдировано и согнуто для придания желаемой формы и формирования букв. После завершения придания устройству формы в канале устанавливаются светодиоды и печатная плата, а затем канал заполняется герметизирующим компаундом. Светодиоды и печатная плата фиксируются герметизирующим компаундом, при этом важно размещать плату в канале таким образом, чтобы обеспечить сгибание и чтобы верхняя часть светодиодов располагалась вплотную к нижней поверхности световода. Нижняя поверхность устройства покрыта лентой или светоотражающей краской. Возможны варианты осуществления устройства с различными формами нижней части световода,т.е. со стенками, примыкающими под углом или плавно переходящими в боковые поверхности. В другом-1 016641 варианте осуществления световод выполняется в виде сплошного стержня круглого поперечного сечения с канавкой для светодиодов в нижней части. Из патентного документа WO 03/019506 известно световое устройство в виде знака или фонаря и крепление такого устройства. Устройство состоит из прямоугольного корпуса с крышкой, оснащенной удлиненными полупрозрачными и светорассеивающими стержнями, установленными в вырезах крышки и излучающими свет от светодиодов, установленных внутри. Экструдированный поливинилхлоридный стержень имеет круглое поперечное сечение в верхней части и ребра уширения с отгибаемыми фиксаторами в нижней части. Между фиксаторами и круглым уширением расположена канавка с каналом и отверстием под ней. Стержень вставляется своей канавкой в вырез крышки. Блоки светодиодов фиксируются выступами продольного выреза в стержне. В варианте осуществления продольное отверстие выполняется в верхней круглой части. В другом варианте осуществления отверстие в верхней части и отверстие в нижней части разделены стенкой с установленными светодиодами. Из патентного документа PL 379722 известно устройство, представляющее собой элемент световой рекламы и способ формирования трубных соединений, выполненных из термопластичного материала и предназначенных для использования с элементами световой рекламы, имитирующими светящуюся неоновую вывеску. Элемент световой рекламы состоит из рассеивающих свет трубных соединений из термопластичного материала и светодиодов, подключенных к источнику питания с помощью кабелей. Трубное соединение имеет постоянную форму и поперечное сечение, подобное круглому кольцу. В задней стенке трубное соединение имеет отверстия, содержащие светодиоды. Указанные светодиоды имеют фаски на торцевом участке светоизлучающей стороны, и эта сторона ориентирована по направлению к внутренней части трубного соединения. На внешнюю заднюю часть трубного соединения нанесен слой не пропускающего свет клеящего вещества. Этот слой покрывает выступающие задние части светодиодов, электрический кабель, проложенный в продольном направлении, а также паяные соединения указанных кабелей с контактными кабелями светодиодов. Клеящий слой покрыт липкой лентой. Трубные соединения, предназначенные для использования с элементами световой рекламы, имитирующими светящуюся неоновую вывеску, образованы в подготовленных формовочных шаблонах после предварительного нагрева до пластичного состояния. После охлаждения формованное трубное соединение извлекают из формы и подвергают последующей обработке, то есть удалению задиров, и в заднюю стенку вставляют светодиоды. Сущность изобретения Изобретение предлагает элемент световой рекламы со светодиодами, имитирующий световую неоновую вывеску, содержащий эластичную или жесткую рассеивающую световые лучи трубку из пластмассы, предпочтительно эластомера или мягкого поливинилхлорида, полиэтилена или полипропилена,бесцветного или с добавлением красящего вещества или естественного перламутрового цвета, с круглым поперечным сечением, и множество светодиодов выбранного требуемого цвета или по меньшей мере одну светодиодную полосу, состоящую из гибкой полоски с печатными схемами для обеспечения питания светодиодов, размещенных на указанной полосе, причем как установленные отдельно светодиоды,так и светодиодные полосы соединены с источником питания, расположенным вне указанного элемента,посредством электрической проводки. Стенка указанной рассеивающей световые лучи трубки на части длины окружности выполнена в виде буквы "U" с выпуклостью, направленной к центру трубки, и образует канавку вдоль всего элемента. В канавке, на внутренней стороне, расположенной между полками буквы "U", к указанной поверхности с помощью клеящего вещества излучающей свет стороной прикреплены светодиоды. Вся канавка с содержащимися в ней светодиодами заполнена слоем эпоксидной смолы или клеящего вещества на основе кремнийорганических полимеров, причем указанный слой покрывает светодиоды или светодиодные полосы, размещенные в канавке, и часть электрической проводки в местах, где светодиоды или светодиодные полосы соединены с указанной электрической проводкой. Рассеивающая световые лучи трубка состоит из двух слоев, причем каждый слой выполнен из пластика. Внутренняя поверхность стенки канавки в форме буквы "U", состоящей из соединенных вместе полок, выполнена плоской в центральной части. Используемые светодиоды имеют фаску, образующую плоскую поверхность на торцевой части излучающей свет стороны. На слой клеящего вещества на основе кремнийорганических полимеров или эпоксидной смолы нанесен верхний чистовой слой покрытия из кремнийорганического полимера или геля выбранного требуемого цвета. Торцевые отверстия рассеивающей световые лучи трубки закрыты крышками. Элемент световой рекламы, выполненный из пластиковой трубки требуемой формы, превосходно имитирует светящуюся неоновую вывеску. Из нескольких элементов требуемой формы, прямых или дугообразных, можно выполнить букву или любое другое графическое обозначение. Форму элементу рекламы придают до прикрепления с помощью отвердевшей эпоксидной смолы, заполняющей канавку в-2 016641 рассеивающей световые лучи трубке. Слой эпоксидной смолы или клеящего вещества на основе кремнийорганических соединений абсолютно невидим, так как он содержится, по существу, только в канавке с достаточно маленькой шириной относительно диаметра трубки, и, кроме того, указанная канавка расположена в задней части. Для освещения используют светодиоды или светодиодные полосы, причем светодиоды имеют поверхность с фаской на стороне, излучающей свет, и прикреплены этой стороной к поверхности канавки с помощью бесцветного клеящего вещества на основе кремнийорганических полимеров, причем световой луч излучается светодиодами через указанную поверхность. Указанное рассеивание света происходит главным образом при передаче через центральную стенку канавки вдоль выпуклой поверхности - в пределах центральной части буквы "U". Рассеивание света происходит также вдоль стенки рассеивающей световые лучи трубки. Таким образом, обеспечивается яркое и равномерное освещение рассеивающей световые лучи трубки без видимых извне чрезмерно ярких точек. Рассеивающей световые лучи пластиковой трубке, выполненной из эластомера или мягкого ПВХ,может быть легко придана требуемая форма при температуре окружающей среды, а трубкам, выполненным, в частности, из полиэтилена или полипропилена - после нагревания для повышения пластичности. Трубки с внешним слоем естественного перламутрового цвета или бесцветные с добавлением красящего вещества в весь объем и используемые светодиоды определенных выбранных цветов позволяют получить любой требуемый цвет в элементе световой рекламы, имитирующем светящуюся неоновую вывеску. Световая реклама, состоящая из элементов согласно настоящему изобретению со светодиодами, является энергосберегающим решением благодаря значительно более низкому потреблению энергии по сравнению с традиционными светящимися неоновыми вывесками и, кроме того, более долговечным решением, так как срок службы светодиодов больше, чем срок службы традиционных светящихся неоновых вывесок, также благодаря сопротивлению светодиодов и электрических схем воздействию других факторов, в частности погодных условий. Перечень чертежей Изобретения показано на чертежах, где фиг. 1 представляет собой поперечное сечение рассеивающей световые лучи трубки элемента, взятое по линии А-А, показанной на фиг. 3; фиг. 2 - увеличенный вид D поперечного сечения рассеивающей световые лучи трубки, показанной на фиг. 1; фиг. 3 - световую рекламу "АС", состоящую из трех элементов; фиг. 4 - поперечное сечение рассеивающей световые лучи трубки элемента, взятое по линии В-В,показанной на фиг. 3; фиг. 5 - формовочный шаблон; фиг. 6 - формовочный шаблон с вставленной рассеивающей световые лучи трубкой; фиг. 7 - поперечное сечение формовочного шаблона с вставленной рассеивающей световые лучи трубкой, взятое по линии С-С, показанной на фиг. 6; фиг. 8 - вид конца трубки с канавкой, содержащей диодные полосы. Сведения, подтверждающие возможность осуществления изобретения Элемент световой рекламы состоит из двухслойной рассеивающей световые лучи трубки 1 из эластомера, имеющей круглую форму поперечного сечения диаметром 60 мм и светодиодные полосы из гибкой полосы 5 с печатными схемами для обеспечения питания светодиодов, содержащихся в указанных полосах, причем светодиоды 4 выбранных цветов соединены с источником питания, расположенным вне указанного элемента, с помощью электрической проводки 21. Рассеивающая световые лучи трубка 1 состоит из двух слоев, причем внутренний слой 2 бесцветный, а внешний слой 3 содержит равномерно растворенное красящее вещество выбранного требуемого цвета. На части длины окружности стенка рассеивающей световые лучи трубки выполнена в форме буквы "U" с выпуклостью 10, направленной к центру рассеивающей световые лучи трубки 1, с образованием канавки 9 шириной около 11 мм и глубиной около 14 мм вдоль всего элемента. Светодиоды 4, размещенные на гибкой полосе 5, прикреплены фаской 7 на излучающей свет стороне 6 к внутренней плоской поверхности 11 на выпуклости 10 с помощью бесцветного клеящего вещества 8 на основе кремнийорганических полимеров. Вся канавка 9 со светодиодами 4 заполнена слоем 12 эпоксидной смолы, покрывающей светодиодные полосы 5 и электрическую проводку 21, содержащуюся в канавке 9 в пределах участка соединения указанных светодиодных полос с электрической проводкой. Электрическая проводка 21, выходящая из слоя 12 эпоксидной смолы,прикреплена к блоку питания, расположенному вне элемента. На слой 12 из эпоксидной смолы нанесен верхний чистовой слой 13 гелевого покрытия выбранного требуемого цвета. Торцевые отверстия в рассеивающей свет трубке 1 закрыты крышками 14, имеющими форму, соответствующую форме отверстия в рассеивающей свет трубке 1. Каждая крышка 14 плотно прикреплена с помощью клеящего вещества на основе кремнийорганических полимеров к торцевой кромке стенки рассеивающей свет трубки 1 по всей окружности. Элемент может быть прикреплен к общей конструкции 22 световой рекламы, например с помощью скоб 23. Элемент световой рекламы в соответствии с настоящим изобретением легко изготовить с использованием простого устройства, выполняющего роль формовочного шаблона и показанного на фиг. 5-7.-3 016641 Участок трубки 1, предназначенный для изготовления указанного элемента, длиной, равной длине центральной оси 15 элемента световой рекламы, размещают в положении, в котором канавка 9 направлена вверх, в предварительно подготовленный формовочный шаблон 16, состоящий из панели 17 из дерева или подобного дереву материала, и закрепляют на указанной панели с помощью винтов 18 по линии 19,обеспечивающей требуемую форму, причем обшивку 20 выполняют из гибкого круглого пластикового канала, усиленного спиралью из стальной проволоки. Ортогональные проекции центральной оси 15 и линии 19 на плоскость панели 17 накладываются друг на друга. Используемый гибкий круглый пластиковый канал (PU), усиленный спиралью из стальной проволоки внутренним диаметром 60 мм, имеет обозначение P5PU в каталоге компании "Venture Industries". Для выполнения обшивки 20 в канале вырезают продольную полоску шириной SP, составляющей 0,35 от полной окружности S. После помещения участка трубки 1 в формовочный шаблон 16 светодиоды 4 прикрепляют с помощью клеящего вещества к внутренней поверхности 11 канавки 9 плоской фаской 7 на излучающей свет стороне 6 с шагом 2,5 см, затем светодиодные полосы соединяют с электрической проводкой 21, проверяют работу соединений и освещения. Затем канавку 9, содержащую светодиодные полосы, заполняют слоем эпоксидной смолы 12 так, чтобы обеспечить полное покрытие всех элементов, содержащихся в канавке 9. После затвердевания и полного высыхания слоя эпоксидной смолы 12 внешнюю поверхность слоя покрывают верхним чистовым слоем 13 гелевого покрытия выбранного требуемого цвета. В случае,когда участок трубки 1 недостаточно гибкий, эту часть нагревают в тепловой камере или с помощью потока горячего воздуха, проходящего через трубку 1, до достижения требуемой пластичности, и затем помещают данный участок в формовочный шаблон 16, после чего выполняют последующие операции. Обшивку 20 применяют в примере осуществления, когда радиус изгиба элемента световой рекламы меньше, чем радиус изгиба применяемого пластикового канала, используемого для создания формовочного шаблона 16, который при этом выполняют из коротких участков, вырезанных из гибкого круглого полиуретанового канала, усиленного спиралью из стальной проволоки, с вырезанной в продольном направлении полоской шириной SP, составляющей 0,35 полной окружности S, причем каждый участок прикрепляют к панели 17 отдельно с помощью винта 18. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Элемент световой рекламы со светодиодами, имитирующий светящуюся неоновую вывеску, содержащий эластичную или жесткую пластмассовую трубку, рассеивающую световые лучи, выполненную предпочтительно из эластомера, или мягкого поливинилхлорида, или полиэтилена, или полипропилена, бесцветного или с добавлением красящего вещества либо естественного перламутрового цвета, и имеющую круглое поперечное сечение, и множество светодиодов выбранного требуемого цвета или по меньшей мере одну светодиодную полосу, состоящую из гибкой полосы с печатными схемами для обеспечения питания светодиодов, размещенных на указанной полосе, причем как установленные отдельно светодиоды, так и светодиодные полосы соединены с источником питания, расположенным вне указанного элемента, посредством электрической проводки, причем стенка указанной трубки (1), рассеивающей световые лучи, на части окружности выполнена в виде буквы "U" с выпуклостью (10), направленной к центру трубки (1), и образует канавку (9) вдоль всего элемента, причем светодиоды (4) прикреплены с помощью клеящего вещества излучающей свет стороной (6) к внутренней поверхности (11) выпуклости(10), и вся канавка (9), содержащая светодиоды (4), заполнена слоем (12) эпоксидной смолы или клеящего вещества на основе кремнийорганических полимеров, при этом указанный слой (12) покрывает светодиоды (4) или светодиодные полосы, состоящие из эластичной полосы (5) с размещенными на ней светодиодами (4), и часть электрической проводки (21) в местах, где светодиоды (4) или светодиодные полосы соединены с указанной электрической проводкой. 2. Элемент по п.1, отличающийся тем, что центральная часть внутренней поверхности (11) выпуклости (10) выполнена плоской. 3. Элемент по п.1 или 2, отличающийся тем, что светодиоды (4) имеют фаску (7) на торцевой части излучающей свет стороны (6). 4. Элемент по любому из пп.1-3, отличающийся тем, что на слой (12) из клеящего вещества на основе кремнийорганических полимеров или эпоксидной смолы нанесен верхний чистовой слой (13) покрытия из кремнийорганического полимера или геля выбранного требуемого цвета. 5. Элемент по любому из пп.1-4, отличающийся тем, что торцевые отверстия трубки (1), рассеивающей световые лучи, закрыты крышками (14).
