Устройство для размещения информации или рекламы с держателем на ручке магазинной тележки

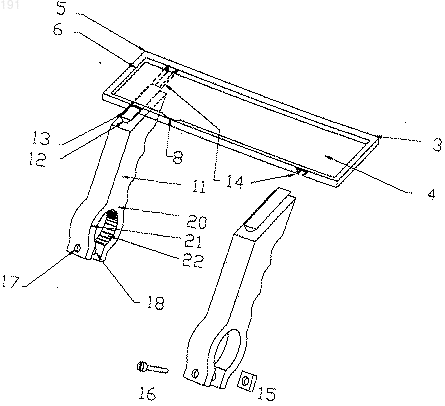

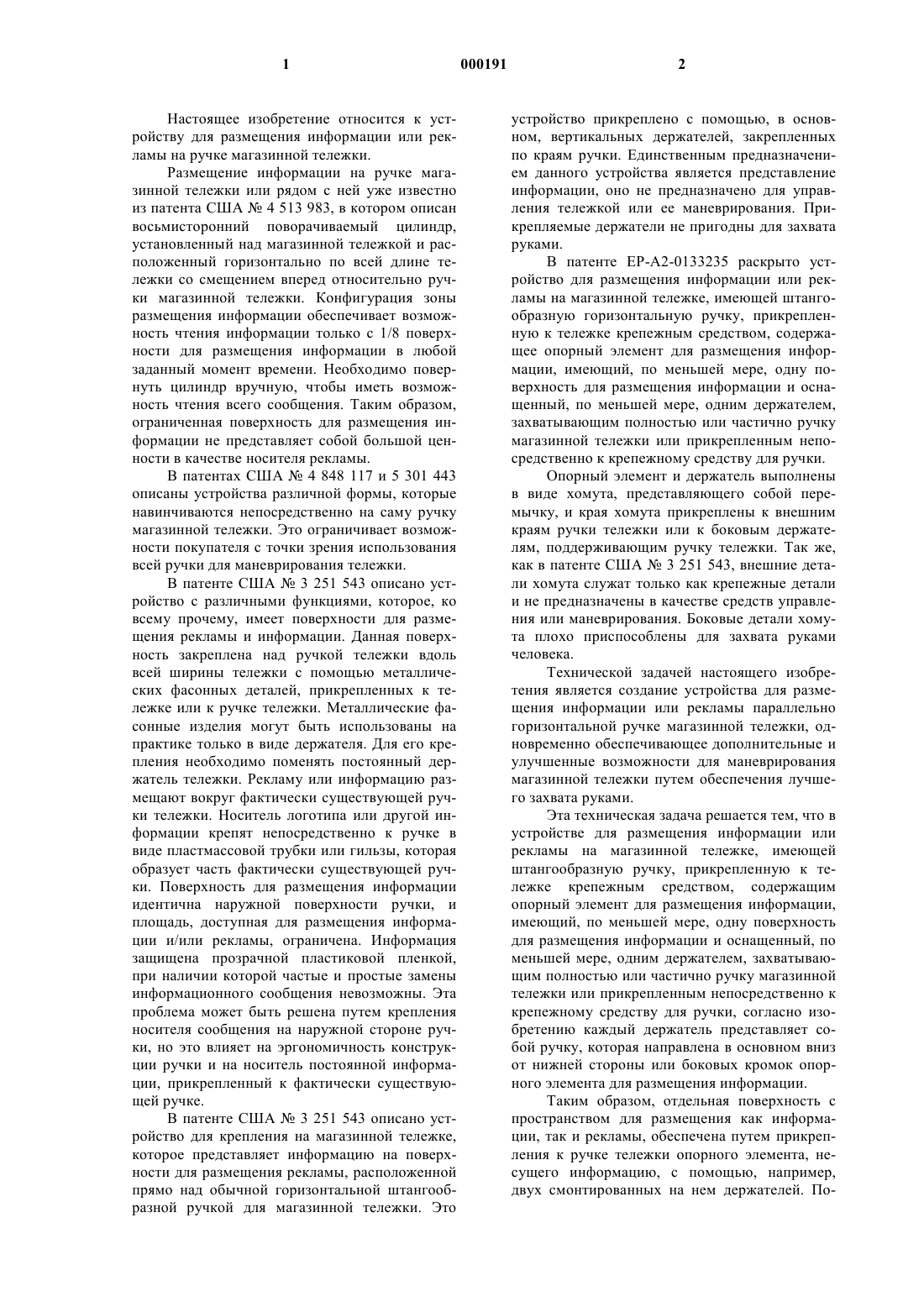

1 Настоящее изобретение относится к устройству для размещения информации или рекламы на ручке магазинной тележки. Размещение информации на ручке магазинной тележки или рядом с ней уже известно из патента США 4 513 983, в котором описан восьмисторонний поворачиваемый цилиндр,установленный над магазинной тележкой и расположенный горизонтально по всей длине тележки со смещением вперед относительно ручки магазинной тележки. Конфигурация зоны размещения информации обеспечивает возможность чтения информации только с 1/8 поверхности для размещения информации в любой заданный момент времени. Необходимо повернуть цилиндр вручную, чтобы иметь возможность чтения всего сообщения. Таким образом,ограниченная поверхность для размещения информации не представляет собой большой ценности в качестве носителя рекламы. В патентах США 4 848 117 и 5 301 443 описаны устройства различной формы, которые навинчиваются непосредственно на саму ручку магазинной тележки. Это ограничивает возможности покупателя с точки зрения использования всей ручки для маневрирования тележки. В патенте США 3 251 543 описано устройство с различными функциями, которое, ко всему прочему, имеет поверхности для размещения рекламы и информации. Данная поверхность закреплена над ручкой тележки вдоль всей ширины тележки с помощью металлических фасонных деталей, прикрепленных к тележке или к ручке тележки. Металлические фасонные изделия могут быть использованы на практике только в виде держателя. Для его крепления необходимо поменять постоянный держатель тележки. Рекламу или информацию размещают вокруг фактически существующей ручки тележки. Носитель логотипа или другой информации крепят непосредственно к ручке в виде пластмассовой трубки или гильзы, которая образует часть фактически существующей ручки. Поверхность для размещения информации идентична наружной поверхности ручки, и площадь, доступная для размещения информации и/или рекламы, ограничена. Информация защищена прозрачной пластиковой пленкой,при наличии которой частые и простые замены информационного сообщения невозможны. Эта проблема может быть решена путем крепления носителя сообщения на наружной стороне ручки, но это влияет на эргономичность конструкции ручки и на носитель постоянной информации, прикрепленный к фактически существующей ручке. В патенте США 3 251 543 описано устройство для крепления на магазинной тележке,которое представляет информацию на поверхности для размещения рекламы, расположенной прямо над обычной горизонтальной штангообразной ручкой для магазинной тележки. Это 2 устройство прикреплено с помощью, в основном, вертикальных держателей, закрепленных по краям ручки. Единственным предназначением данного устройства является представление информации, оно не предназначено для управления тележкой или ее маневрирования. Прикрепляемые держатели не пригодны для захвата руками. В патенте ЕР-А 2-0133235 раскрыто устройство для размещения информации или рекламы на магазинной тележке, имеющей штангообразную горизонтальную ручку, прикрепленную к тележке крепежным средством, содержащее опорный элемент для размещения информации, имеющий, по меньшей мере, одну поверхность для размещения информации и оснащенный, по меньшей мере, одним держателем,захватывающим полностью или частично ручку магазинной тележки или прикрепленным непосредственно к крепежному средству для ручки. Опорный элемент и держатель выполнены в виде хомута, представляющего собой перемычку, и края хомута прикреплены к внешним краям ручки тележки или к боковым держателям, поддерживающим ручку тележки. Так же,как в патенте США 3 251 543, внешние детали хомута служат только как крепежные детали и не предназначены в качестве средств управления или маневрирования. Боковые детали хомута плохо приспособлены для захвата руками человека. Технической задачей настоящего изобретения является создание устройства для размещения информации или рекламы параллельно горизонтальной ручке магазинной тележки, одновременно обеспечивающее дополнительные и улучшенные возможности для маневрирования магазинной тележки путем обеспечения лучшего захвата руками. Эта техническая задача решается тем, что в устройстве для размещения информации или рекламы на магазинной тележке, имеющей штангообразную ручку, прикрепленную к тележке крепежным средством, содержащим опорный элемент для размещения информации,имеющий, по меньшей мере, одну поверхность для размещения информации и оснащенный, по меньшей мере, одним держателем, захватывающим полностью или частично ручку магазинной тележки или прикрепленным непосредственно к крепежному средству для ручки, согласно изобретению каждый держатель представляет собой ручку, которая направлена в основном вниз от нижней стороны или боковых кромок опорного элемента для размещения информации. Таким образом, отдельная поверхность с пространством для размещения как информации, так и рекламы, обеспечена путем прикрепления к ручке тележки опорного элемента, несущего информацию, с помощью, например,двух смонтированных на нем держателей. По 3 верхность для размещения информации проходит над ручкой тележки и параллельно ей. Устройство согласно изобретению обеспечивает возможность частой и простой замены информации или рекламы. Устройство не мешает нормальному использованию ручки тележки,но, наоборот, предоставляет покупателю дополнительные возможности маневрирования тележкой с помощью держателя (двух ручек), что может обеспечить некоторые преимущества при использовании тележки инвалидами. Целесообразно, чтобы каждый держатель был выполнен таким образом, чтобы обеспечивать минимальное расстояние между опорным элементом для информации и ручкой магазинной тележки и окружной захват ручки магазинной тележки для обеспечения прочного захвата ручкой без значительного закрытия поверхности ручки тележки. Предпочтительно, чтобы поверхность для размещения информации на опорном элементе для информации проходила по верхней части или под нижней частью и от (обычно между) верхней поверхности (поверхностями) держателя и использовала узкий участок воздушного пространства вокруг (обычно над) ручки (ручкой) магазинной тележки без существенного ограничения функциональных возможностей магазинной тележки. Желательно, чтобы каждый держатель образовал выполненную за одно целое часть крепежного средства для ручки или отдельный узел, прикрепленный к нему или в непосредственной близости от него. Можно, чтобы поверхность для размещения информации на опорном элементе для информации была окружена вдоль двух коротких сторон и двух длинных сторон выступающей вверх кромкой, предназначенной для образования выемки для размещения прозрачного пластмассового формованного изделия, которое надлежащим образом выполнено с возможностью приема и защиты листообразной полоски с информацией или рекламой. Опорный элемент и держатель могут быть сконструированы в виде хомута или стержня(стержней) или в виде одной или более фасонных деталей, которые прикреплены к самой ручке тележки или к крепежному средству для ручки тележки, с помощью подходящего средства, такого как сварка или механический держатель, причем крайние точки стержня, альтернативно фасонный хомут или ручка, заканчиваются плоской поверхностью с отверстием (проушиной), которая крепится к крепежному средству ручки с помощью винта и, возможно, с помощью стопорной шайбы. Альтернативно опорный элемент для размещения информации или держатель может быть прикреплен к фактически существующей ручке тележки с помощью пригодного зажимно 000191 4 го устройства или какого-либо другого механического крепежного устройства. Устройство, являющееся предметом настоящего изобретения, может быть рассмотрено как состоящее из трех элементов:(1) устройство для размещения и защиты информации или рекламы,(2) опорный элемент для этого устройства,(3) держатель, который дополнительно составляет усовершенствованную ручку для управления тележкой. Держатели, которые далее названы ручками, выполнены фасонными и имеют эргономичную форму с возможностью механического крепления (с помощью винта или зажима) на концах ручки магазинной тележки или с возможностью крепления к крепежному средству для ручки тележки и выполнены, возможно, с поверхностью на другом конце для сварки или приклеивания или другого пригодного крепления опорного элемента, который, в свою очередь, удерживает устройство для размещения информации или рекламы. Естественно, опорный элемент с двумя принадлежащими ему ручками может быть выполнен в виде одной детали. Держатель может быть образован одной,двумя или более деталями, которые захватывают ручку тележки и прочно удерживаются с помощью проходящего насквозь винта или другого пригодного средства крепления. Настоящее изобретение будет описано более подробно ниже со ссылками на прилагаемые чертежи, на которых: фиг. 1 изображает опорный элемент с поверхностью для размещения информации или рекламы; фиг. 2a-2d - два различных варианта выполнения держателя с механическим винтовым устройством (фиг. 2 а) и зажимным устройством(фиг. 2b-2d) для крепления к ручке магазинной тележки, а также с установочной рейкой для опорного элемента; фиг. 3 - устройство для размещения информации или рекламы в виде прозрачного пластмассового формованного изделия для размещения информации или рекламы; фиг. 3 а - носитель информации и рекламы,приспособленный для размещения их по всей поверхности; фиг. 4 - вариант осуществления устройства, согласно настоящему изобретению, с опорным элементом, удерживающим на месте устройство для размещения информации или рекламы вместе с одним держателем, в процессе прикрепления к опорному элементу; фиг. 5 - вариант выполнения держателя в перспективе; фиг. 6 - другой вариант осуществления устройства согласно настоящему изобретению с опорным элементом и держателем, а также с крепежным средством к ручке магазинной те 5 лежки, выполненным в виде одной фасонной детали; фиг. 6 а и 6b изображает различные виды устройства, как показано на фиг. 6; фиг. 7 - альтернативную конструкцию и размещение держателя; фиг. 8 а - вариант осуществления устройства с предложением по использованию дополнительной поверхности для размещения информации, которая видна другим покупателям в магазине и видна со стороны сидения для ребенка в тележке: фиг. 8b - вариант осуществления устройства, обеспечивающий опорному элементу повышенную устойчивость и прочность. Фиг. 1, таким образом, изображает вид в плане плоского опорного элемента 3 с поверхностью 4 для размещения информации или рекламы, окруженной выступающей кромкой 5,создающей выемку 6 для приема пластмассового формованного изделия 7 (фиг. 3), которое прикреплено двусторонней лентой к поверхности 4 для размещения информации или рекламы. Выемка 6 имеет углубление на передней кромке 8, так что подъем верхней стороны 10 для извлечения пластмассового формованного изделия становится простым. Носитель информации или рекламы размещен между верхней стороной 10 и нижней стороной 9 (фиг. 3) пластмассового формованного изделия. Опорный элемент для размещения информации, как описано, может сам по себе выполнять функцию устройства для размещения информации или рекламы. В этом случае носитель информации и рекламы должен быть ламинированным для защиты от воды и пыли. Из чертежей можно ясно видеть, что опорный элемент и, следовательно, носитель информации или рекламы выполнен удлиненным и приблизительно равным по длине самой ручке тележки и проходит параллельно продольному направлению ручки магазинной тележки. Фиг. 2 изображает один из двух держателей, который удерживает опорный элемент 3 на минимальном расстоянии от ручки магазинной тележки, не оказывая существенного отрицательного воздействия на использование ручки тележки. Держатель, также называемый ручкой 11, выполнен фасонным для обеспечения возможности хорошего и удобного захвата и управления перемещением тележки. Поскольку ручки могут быть смонтированы почти вертикально в продольном направлении, лица с определенными нарушениями двигательной способности могут легче использовать данные ручки для захвата магазинной тележки, когда они стоят сбоку от тележки и, кроме того, они могут толкать тележку вперед и управлять ее перемещением в обе стороны. Верхняя поверхность 12 ручки (держателя) предназначена для осуществления хорошего и прочного контакта с опорным элементом 3. При 6 жестко закрепленном опорном элементе 3 верхняя поверхность 12 и плоская сторона опорного элемента 3 расположены под углами разной величины, зависящими от конструкции магазинной тележки, относительно продольного направления ручки 11 (фиг. 2 а или 2b). Таким образом, ручка 11 при креплении ее на ручке магазинной тележки обеспечивает возможность установки опорного элемента 3 с поверхностью 4 для размещения информации или рекламы под углом, оптимальным для чтения информации на носителе, расположенном между сторонами пластмассового формованного изделия 7, при этом большой палец кисти руки хорошо и естественным образом опирается на опорный элемент 3 при охватывании ручки другими пальцами и ладонью руки. Длину ручки регулируют в соответствии с конструкцией магазинной тележки таким образом, что задняя стенка магазинной тележки,включающая в себя выступ для сидения для ребенка и держатель для решетчатой тары для пива, освободит опорный элемент 3 (сделает его видимым), когда заднюю стенку толкают вперед и вверх, что происходит, когда несколько магазинных тележек устанавливают близко друг к другу или друг в друга в нерабочем положении. Ручка 11 и опорный элемент 3 собраны вместе или за счет совместного формования (в виде одной детали) или путем сварки, склеивания и/или механического крепления. Можно также осуществить соединение отдельно выполненной ручки 11 и опорного элемента 3 путем придания обеим деталям особой конструктивной формы, причем одна такая конструктивная форма показана в виде примера на фиг. 4. Верхняя поверхность 12 ручки имеет, как показано на чертеже, рейку 13, имеющую ширину внизу 4 мм и ширину вверху 6 мм, взаимодействующую с соответственной направляющей 14 в опорном элементе 3. Рейка 13 проходит от внутренней кромки верхней поверхности 12 параллельно продольному направлению верхней поверхности и заканчивается на расстоянии 2 мм от внешней кромки верхней поверхности. Рейка 13 может быть продвинута внутрь направляющей 14, образуя, таким образом, устойчивое, стабильное и долговечное соединение между ручкой 11 и опорным элементом 3. Конечно рейка 13 и направляющая 14 могут быть взаимозаменяемы, так что рейка 13 может являться частью опорного элемента 3, а направляющая 14 при этом будет расположена на верхней поверхности ручки 11. Крепление ручки (держателя) к ручке магазинной тележки или к крепежному средству на ручке магазинной тележки выполняют с помощью устройств с резьбовыми элементами и/или зажимных устройств. На фиг. 4 показано,что нижняя часть ручки 11 специально сконструирована таким образом, чтобы обеспечить возможность закрепления ее с помощью резьбо 7 вого соединения над ручкой магазинной тележки и вокруг данной ручки и обеспечить возможность зажима ее в заданном положении с помощью винта 16 и гайки 15, причем винты вставляют через два отверстия 17 и 18 в ручке и поперек ее концевым частям. Каждая из двух концевых частей 20 и 21, которые туго стягиваются вокруг ручки магазинной тележки, может быть выполнена с проходящими поперек нее канавками 22 для обеспечения прочного захвата ручки магазинной тележки, когда винт 16 стягивает концевые части 20 и 21 вместе. Как показано на фиг. 3 а, носитель рекламы или информации или полоска 23 установлен между двумя поверхностями 10 и 9 пластмассового формованного изделия любым пригодным образом. Для обеспечения возможности легкой замены и одновременной защиты полоски 23 с информацией или рекламой желательно использовать конструктивное решение в соответствии с фиг. 1 и 3. Таким образом, полоску 23 размещают между двумя поверхностями пластмассового формованного изделия 7, которое прикреплено двусторонней лентой или другим подходящим связующим средством в расположенной на более низком уровне зоне, называемой поверхностью 4 для размещения рекламы или информации. Как показано на фиг. 6, 6 а и 6b, держатель(ручки) 11 может быть прикреплен непосредственно к крепежному средству, предназначенному для ручек магазинной тележки. Путем замены существующего крепежного средства, предназначенного для ручки тележки, на удлиненный вариант, который растягивается, возможно,вниз и вперед, с такими формой и присоединением к опорному элементу 3, как описанны ранее, можно добиться даже лучшего крепления или устойчивости держателя 11 и, кроме того,можно обеспечить большее расстояние между ручками 11, расположенными с каждой стороны ручки магазинной тележки. Таким образом,фактически используемая ручка магазинной тележки при данном решении будет на 100% не закрыта держателем 11. Опорный элемент и два крепежных средства в этом варианте осуществления настоящего изобретения отформованы как одно изделие, вследствие чего установочные рейки, как показано на фиг. 2, будут излишними. На фиг. 7 показан держатель, который состоит из двух половин ручки, которые изогнуты вокруг ручки магазинной тележки и зажаты вместе с помощью одного или более крюков. На фиг. 8 а и 8b показано удлинение опорного элемента 3, которое создает место для отдельной поверхности, предназначенной для размещения информации или рекламы в дополнение к вышеупомянутой поверхности 4. Оба предложенных варианта удлинения содержат поверхность, имеющую приблизительно такую же форму, как и вышеупомянутая поверхность 8 4, но зафиксированную относительно опорного элемента на верхнем крае (фиг. 8 а) или выполненную в качестве упрочняющего элемента для опорного элемента (фиг.8b). Устройство в соответствии с настоящим изобретением при применении его дает покупателям, пользующимся магазинными тележками с колесиками, четкую и надлежащую информацию о функционировании (видах услуг) магазина. Владельцам супермаркетов и поставщикам товаров для супермаркетов данное устройство дает уникальную возможность сосредоточить внимание покупателей на видах деятельности(услугах) магазина и обеспечит возможность частой и простой смены информации или рекламы. Данное устройство не будет мешать нормальному использованию ручки магазинной тележки, а, наоборот, обеспечит покупателю дополнительные возможности маневрирования тележки с помощью перекрещивающихся держателей или ручек, и таким образом облегчают толкание и управление магазинной тележкой с колесами. Это может служить преимуществом для некоторых групп лиц с ограниченными двигательными способностями. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для размещения информации или рекламы (23) на магазинной тележке,имеющей штангообразную ручку, прикрепленную к тележке крепежным средством (25), содержащее опорный элемент (3) для размещения информации, имеющий, по меньшей мере, одну поверхность (4) для размещения информации и оснащенный, по меньшей мере, одним держателем (11), захватывающим полностью или частично ручку магазинной тележки или прикрепленным непосредственно к крепежному средству (25) для ручки, отличающееся тем, что каждый держатель (11) представляет собой ручку,которая направлена в основном вниз от нижней стороны или боковых кромок опорного элемента (13) для размещения информации. 2. Устройство по п.1, отличающееся тем,что каждый держатель (11) выполнен таким образом, что обеспечивает минимальное расстояние между опорным элементом для информации и ручкой магазинной тележки и окружной захват ручки магазинной тележки для обеспечения прочного захвата ручкой без значительного закрытия поверхности ручки тележки. 3. Устройство по п.2, отличающееся тем,что поверхность (4) для размещения информации на опорном элементе (3) для информации проходит по верхней части или под нижней частью и от (обычно между) верхней поверхности(поверхностями) (12) держателя и использует узкий участок воздушного пространства вокруг(обычно над) ручки (ручкой) магазинной тележки, без существенного ограничения функциональных возможностей магазинной тележки. 9 4. Устройство по п.1, отличающееся тем,что каждый держатель (11) образует выполненную за одно целое часть крепежного средства(25) для ручки или отдельный узел, прикрепленный к нему или в непосредственной близости от него. 5. Устройство по п.3, отличающееся тем,что поверхность (4) для размещения информации на опорном элементе для информации ок 000191 10 ружена вдоль двух коротких сторон и двух длинных сторон выступающей вверх кромкой(5), предназначенной для образования выемки(6) для размещения прозрачного пластмассового формованного изделия (7), которое надлежащим образом выполнено с возможностью приема и защиты листообразной полоски (23) с информацией или рекламой.
