Контейнер для приготовления и употребления напитков

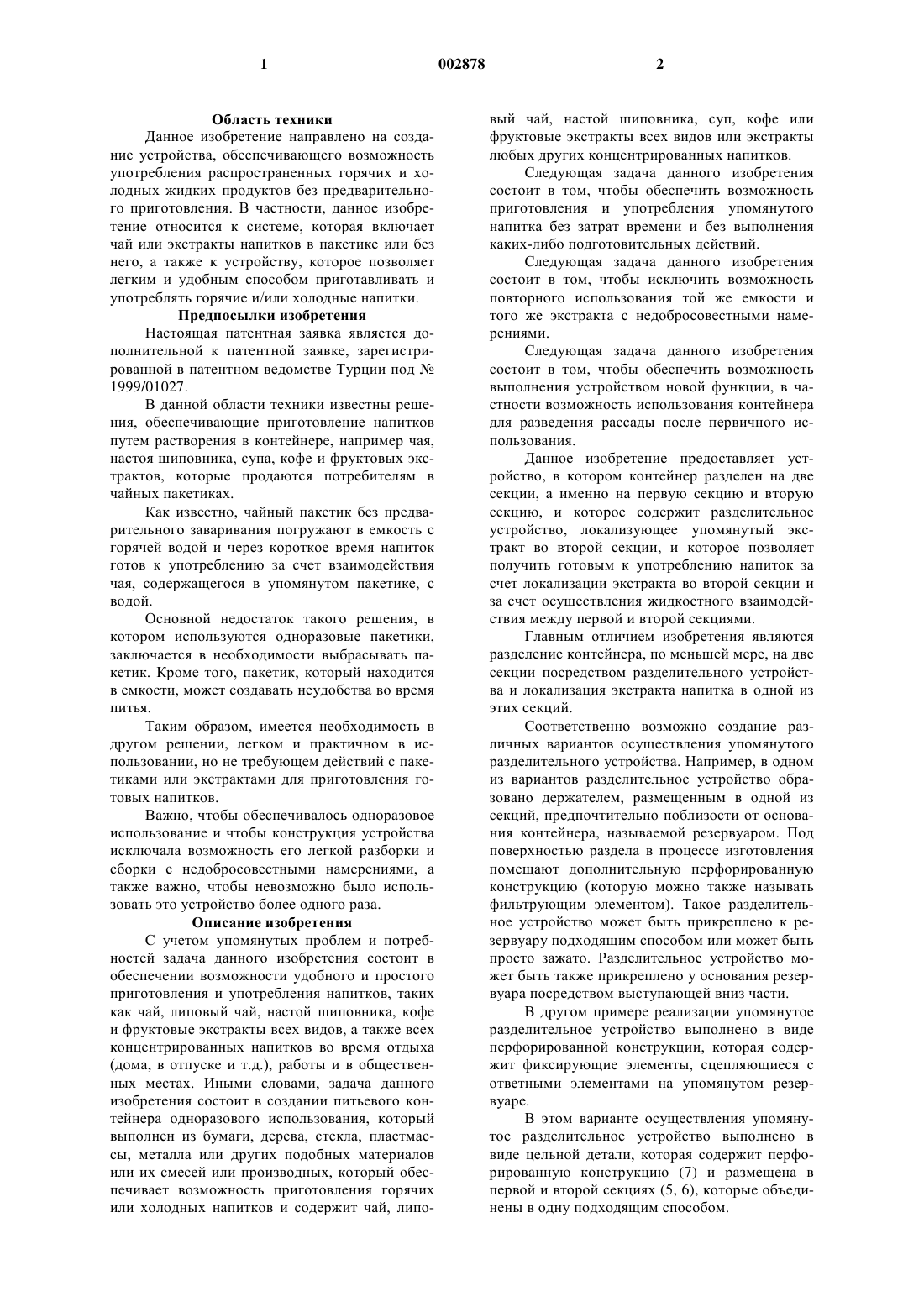

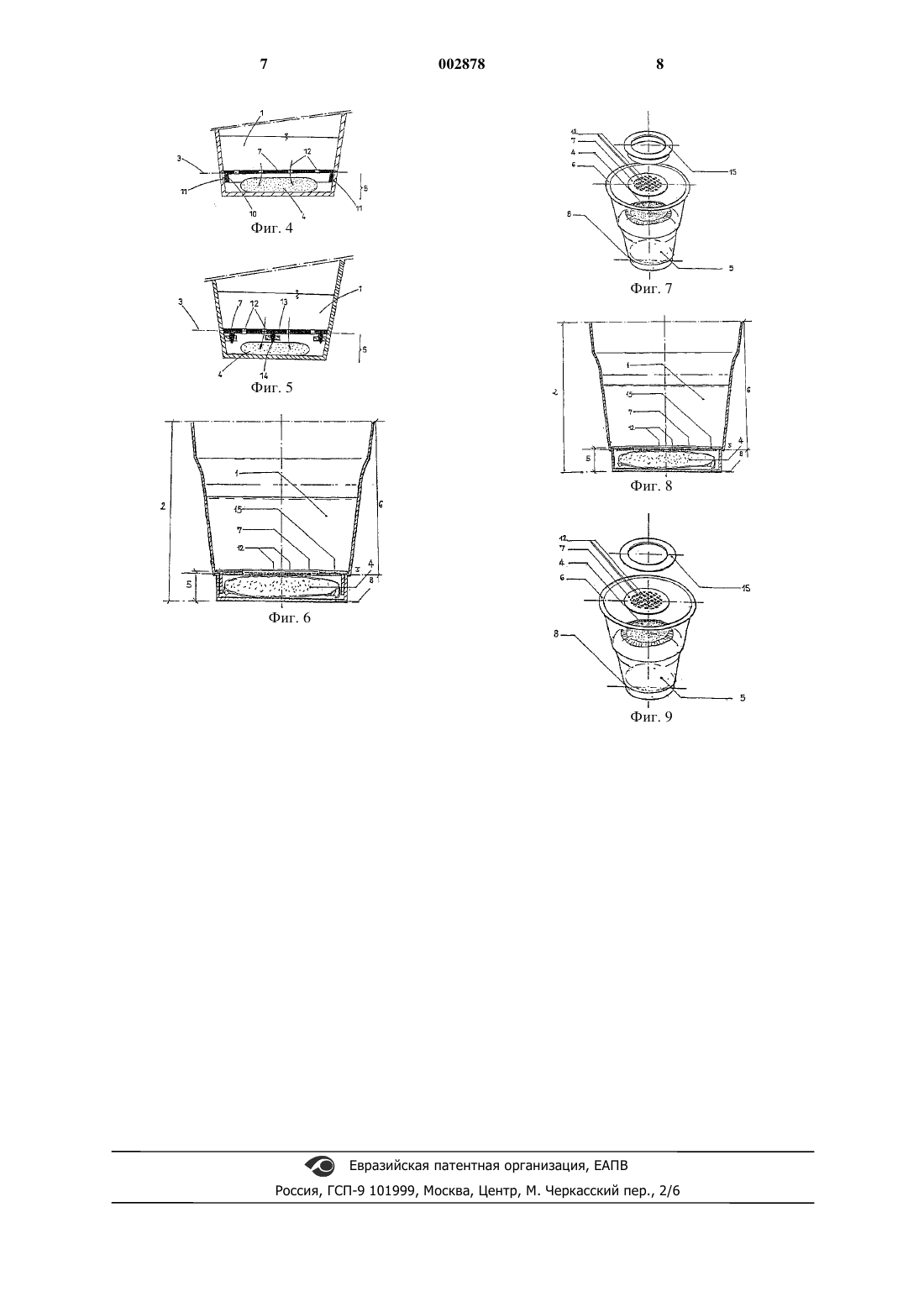

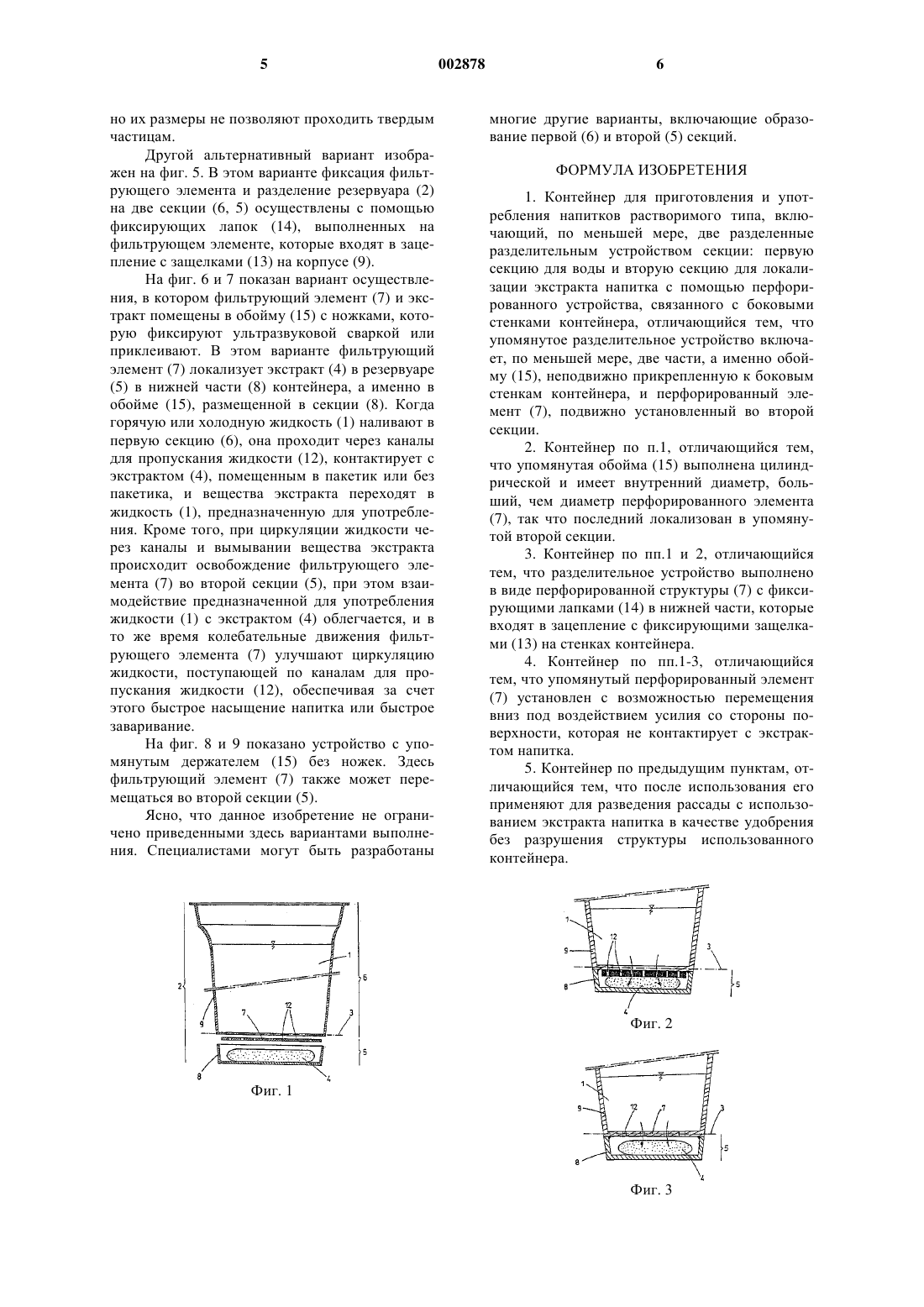

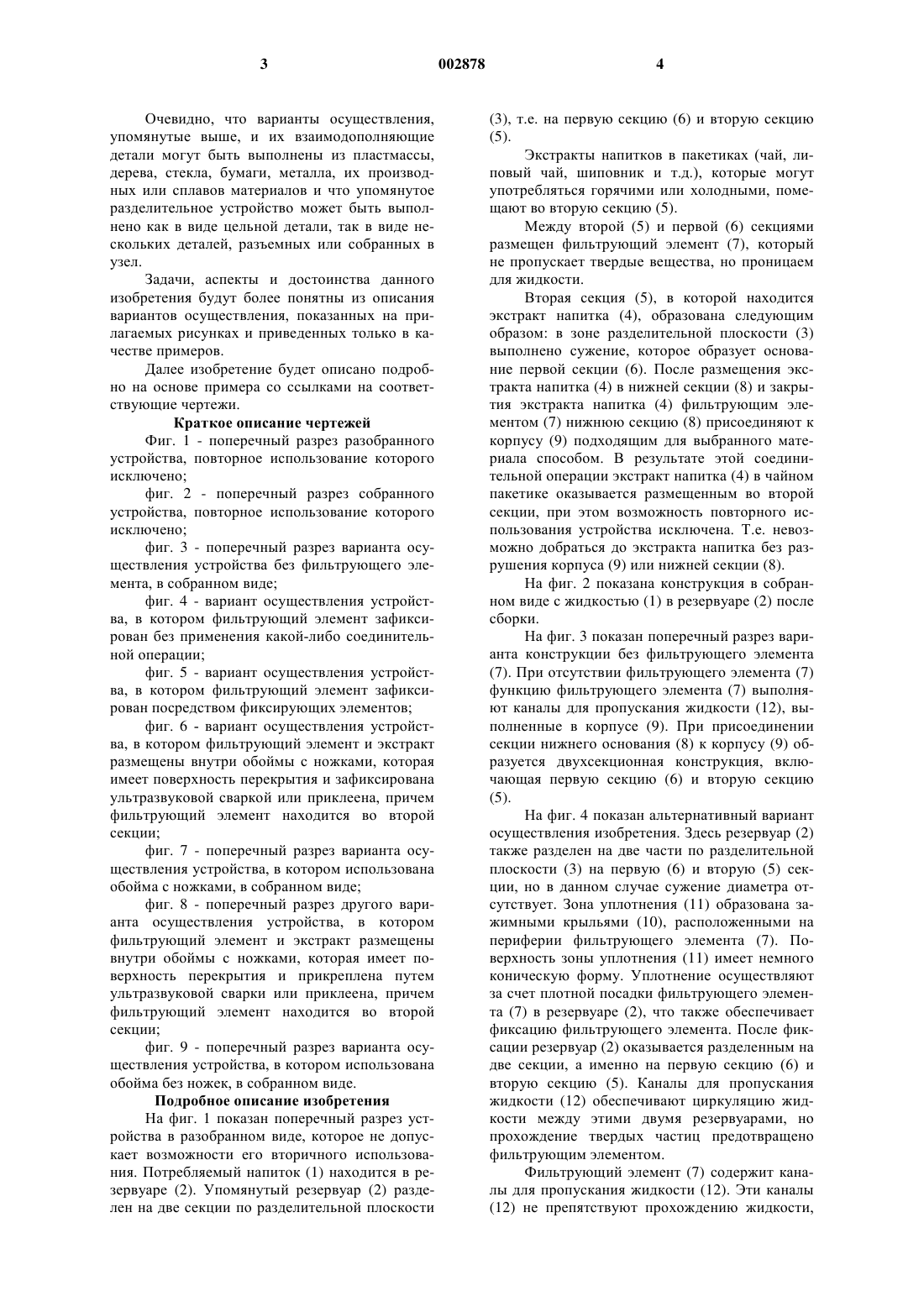

1 Область техники Данное изобретение направлено на создание устройства, обеспечивающего возможность употребления распространенных горячих и холодных жидких продуктов без предварительного приготовления. В частности, данное изобретение относится к системе, которая включает чай или экстракты напитков в пакетике или без него, а также к устройству, которое позволяет легким и удобным способом приготавливать и употреблять горячие и/или холодные напитки. Предпосылки изобретения Настоящая патентная заявка является дополнительной к патентной заявке, зарегистрированной в патентном ведомстве Турции под 1999/01027. В данной области техники известны решения, обеспечивающие приготовление напитков путем растворения в контейнере, например чая,настоя шиповника, супа, кофе и фруктовых экстрактов, которые продаются потребителям в чайных пакетиках. Как известно, чайный пакетик без предварительного заваривания погружают в емкость с горячей водой и через короткое время напиток готов к употреблению за счет взаимодействия чая, содержащегося в упомянутом пакетике, с водой. Основной недостаток такого решения, в котором используются одноразовые пакетики,заключается в необходимости выбрасывать пакетик. Кроме того, пакетик, который находится в емкости, может создавать неудобства во время питья. Таким образом, имеется необходимость в другом решении, легком и практичном в использовании, но не требующем действий с пакетиками или экстрактами для приготовления готовых напитков. Важно, чтобы обеспечивалось одноразовое использование и чтобы конструкция устройства исключала возможность его легкой разборки и сборки с недобросовестными намерениями, а также важно, чтобы невозможно было использовать это устройство более одного раза. Описание изобретения С учетом упомянутых проблем и потребностей задача данного изобретения состоит в обеспечении возможности удобного и простого приготовления и употребления напитков, таких как чай, липовый чай, настой шиповника, кофе и фруктовые экстракты всех видов, а также всех концентрированных напитков во время отдыха(дома, в отпуске и т.д.), работы и в общественных местах. Иными словами, задача данного изобретения состоит в создании питьевого контейнера одноразового использования, который выполнен из бумаги, дерева, стекла, пластмассы, металла или других подобных материалов или их смесей или производных, который обеспечивает возможность приготовления горячих или холодных напитков и содержит чай, липо 002878 2 вый чай, настой шиповника, суп, кофе или фруктовые экстракты всех видов или экстракты любых других концентрированных напитков. Следующая задача данного изобретения состоит в том, чтобы обеспечить возможность приготовления и употребления упомянутого напитка без затрат времени и без выполнения каких-либо подготовительных действий. Следующая задача данного изобретения состоит в том, чтобы исключить возможность повторного использования той же емкости и того же экстракта с недобросовестными намерениями. Следующая задача данного изобретения состоит в том, чтобы обеспечить возможность выполнения устройством новой функции, в частности возможность использования контейнера для разведения рассады после первичного использования. Данное изобретение предоставляет устройство, в котором контейнер разделен на две секции, а именно на первую секцию и вторую секцию, и которое содержит разделительное устройство, локализующее упомянутый экстракт во второй секции, и которое позволяет получить готовым к употреблению напиток за счет локализации экстракта во второй секции и за счет осуществления жидкостного взаимодействия между первой и второй секциями. Главным отличием изобретения являются разделение контейнера, по меньшей мере, на две секции посредством разделительного устройства и локализация экстракта напитка в одной из этих секций. Соответственно возможно создание различных вариантов осуществления упомянутого разделительного устройства. Например, в одном из вариантов разделительное устройство образовано держателем, размещенным в одной из секций, предпочтительно поблизости от основания контейнера, называемой резервуаром. Под поверхностью раздела в процессе изготовления помещают дополнительную перфорированную конструкцию (которую можно также называть фильтрующим элементом). Такое разделительное устройство может быть прикреплено к резервуару подходящим способом или может быть просто зажато. Разделительное устройство может быть также прикреплено у основания резервуара посредством выступающей вниз части. В другом примере реализации упомянутое разделительное устройство выполнено в виде перфорированной конструкции, которая содержит фиксирующие элементы, сцепляющиеся с ответными элементами на упомянутом резервуаре. В этом варианте осуществления упомянутое разделительное устройство выполнено в виде цельной детали, которая содержит перфорированную конструкцию (7) и размещена в первой и второй секциях (5, 6), которые объединены в одну подходящим способом. 3 Очевидно, что варианты осуществления,упомянутые выше, и их взаимодополняющие детали могут быть выполнены из пластмассы,дерева, стекла, бумаги, металла, их производных или сплавов материалов и что упомянутое разделительное устройство может быть выполнено как в виде цельной детали, так в виде нескольких деталей, разъемных или собранных в узел. Задачи, аспекты и достоинства данного изобретения будут более понятны из описания вариантов осуществления, показанных на прилагаемых рисунках и приведенных только в качестве примеров. Далее изобретение будет описано подробно на основе примера со ссылками на соответствующие чертежи. Краткое описание чертежей Фиг. 1 - поперечный разрез разобранного устройства, повторное использование которого исключено; фиг. 2 - поперечный разрез собранного устройства, повторное использование которого исключено; фиг. 3 - поперечный разрез варианта осуществления устройства без фильтрующего элемента, в собранном виде; фиг. 4 - вариант осуществления устройства, в котором фильтрующий элемент зафиксирован без применения какой-либо соединительной операции; фиг. 5 - вариант осуществления устройства, в котором фильтрующий элемент зафиксирован посредством фиксирующих элементов; фиг. 6 - вариант осуществления устройства, в котором фильтрующий элемент и экстракт размещены внутри обоймы с ножками, которая имеет поверхность перекрытия и зафиксирована ультразвуковой сваркой или приклеена, причем фильтрующий элемент находится во второй секции; фиг. 7 - поперечный разрез варианта осуществления устройства, в котором использована обойма с ножками, в собранном виде; фиг. 8 - поперечный разрез другого варианта осуществления устройства, в котором фильтрующий элемент и экстракт размещены внутри обоймы с ножками, которая имеет поверхность перекрытия и прикреплена путем ультразвуковой сварки или приклеена, причем фильтрующий элемент находится во второй секции; фиг. 9 - поперечный разрез варианта осуществления устройства, в котором использована обойма без ножек, в собранном виде. Подробное описание изобретения На фиг. 1 показан поперечный разрез устройства в разобранном виде, которое не допускает возможности его вторичного использования. Потребляемый напиток (1) находится в резервуаре (2). Упомянутый резервуар (2) разделен на две секции по разделительной плоскости(3), т.е. на первую секцию (6) и вторую секцию(5). Экстракты напитков в пакетиках (чай, липовый чай, шиповник и т.д.), которые могут употребляться горячими или холодными, помещают во вторую секцию (5). Между второй (5) и первой (6) секциями размещен фильтрующий элемент (7), который не пропускает твердые вещества, но проницаем для жидкости. Вторая секция (5), в которой находится экстракт напитка (4), образована следующим образом: в зоне разделительной плоскости (3) выполнено сужение, которое образует основание первой секции (6). После размещения экстракта напитка (4) в нижней секции (8) и закрытия экстракта напитка (4) фильтрующим элементом (7) нижнюю секцию (8) присоединяют к корпусу (9) подходящим для выбранного материала способом. В результате этой соединительной операции экстракт напитка (4) в чайном пакетике оказывается размещенным во второй секции, при этом возможность повторного использования устройства исключена. Т.е. невозможно добраться до экстракта напитка без разрушения корпуса (9) или нижней секции (8). На фиг. 2 показана конструкция в собранном виде с жидкостью (1) в резервуаре (2) после сборки. На фиг. 3 показан поперечный разрез варианта конструкции без фильтрующего элемента(7). При отсутствии фильтрующего элемента (7) функцию фильтрующего элемента (7) выполняют каналы для пропускания жидкости (12), выполненные в корпусе (9). При присоединении секции нижнего основания (8) к корпусу (9) образуется двухсекционная конструкция, включающая первую секцию (6) и вторую секцию(5). На фиг. 4 показан альтернативный вариант осуществления изобретения. Здесь резервуар (2) также разделен на две части по разделительной плоскости (3) на первую (6) и вторую (5) секции, но в данном случае сужение диаметра отсутствует. Зона уплотнения (11) образована зажимными крыльями (10), расположенными на периферии фильтрующего элемента (7). Поверхность зоны уплотнения (11) имеет немного коническую форму. Уплотнение осуществляют за счет плотной посадки фильтрующего элемента (7) в резервуаре (2), что также обеспечивает фиксацию фильтрующего элемента. После фиксации резервуар (2) оказывается разделенным на две секции, а именно на первую секцию (6) и вторую секцию (5). Каналы для пропускания жидкости (12) обеспечивают циркуляцию жидкости между этими двумя резервуарами, но прохождение твердых частиц предотвращено фильтрующим элементом. Фильтрующий элемент (7) содержит каналы для пропускания жидкости (12). Эти каналы(12) не препятствуют прохождению жидкости, 5 но их размеры не позволяют проходить твердым частицам. Другой альтернативный вариант изображен на фиг. 5. В этом варианте фиксация фильтрующего элемента и разделение резервуара (2) на две секции (6, 5) осуществлены с помощью фиксирующих лапок (14), выполненных на фильтрующем элементе, которые входят в зацепление с защелками (13) на корпусе (9). На фиг. 6 и 7 показан вариант осуществления, в котором фильтрующий элемент (7) и экстракт помещены в обойму (15) с ножками, которую фиксируют ультразвуковой сваркой или приклеивают. В этом варианте фильтрующий элемент (7) локализует экстракт (4) в резервуаре(5) в нижней части (8) контейнера, а именно в обойме (15), размещенной в секции (8). Когда горячую или холодную жидкость (1) наливают в первую секцию (6), она проходит через каналы для пропускания жидкости (12), контактирует с экстрактом (4), помещенным в пакетик или без пакетика, и вещества экстракта переходят в жидкость (1), предназначенную для употребления. Кроме того, при циркуляции жидкости через каналы и вымывании вещества экстракта происходит освобождение фильтрующего элемента (7) во второй секции (5), при этом взаимодействие предназначенной для употребления жидкости (1) с экстрактом (4) облегчается, и в то же время колебательные движения фильтрующего элемента (7) улучшают циркуляцию жидкости, поступающей по каналам для пропускания жидкости (12), обеспечивая за счет этого быстрое насыщение напитка или быстрое заваривание. На фиг. 8 и 9 показано устройство с упомянутым держателем (15) без ножек. Здесь фильтрующий элемент (7) также может перемещаться во второй секции (5). Ясно, что данное изобретение не ограничено приведенными здесь вариантами выполнения. Специалистами могут быть разработаны 6 многие другие варианты, включающие образование первой (6) и второй (5) секций. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер для приготовления и употребления напитков растворимого типа, включающий, по меньшей мере, две разделенные разделительным устройством секции: первую секцию для воды и вторую секцию для локализации экстракта напитка с помощью перфорированного устройства, связанного с боковыми стенками контейнера, отличающийся тем, что упомянутое разделительное устройство включает, по меньшей мере, две части, а именно обойму (15), неподвижно прикрепленную к боковым стенкам контейнера, и перфорированный элемент (7), подвижно установленный во второй секции. 2. Контейнер по п.1, отличающийся тем,что упомянутая обойма (15) выполнена цилиндрической и имеет внутренний диаметр, больший, чем диаметр перфорированного элемента(7), так что последний локализован в упомянутой второй секции. 3. Контейнер по пп.1 и 2, отличающийся тем, что разделительное устройство выполнено в виде перфорированной структуры (7) с фиксирующими лапками (14) в нижней части, которые входят в зацепление с фиксирующими защелками (13) на стенках контейнера. 4. Контейнер по пп.1-3, отличающийся тем, что упомянутый перфорированный элемент(7) установлен с возможностью перемещения вниз под воздействием усилия со стороны поверхности, которая не контактирует с экстрактом напитка. 5. Контейнер по предыдущим пунктам, отличающийся тем, что после использования его применяют для разведения рассады с использованием экстракта напитка в качестве удобрения без разрушения структуры использованного контейнера.
