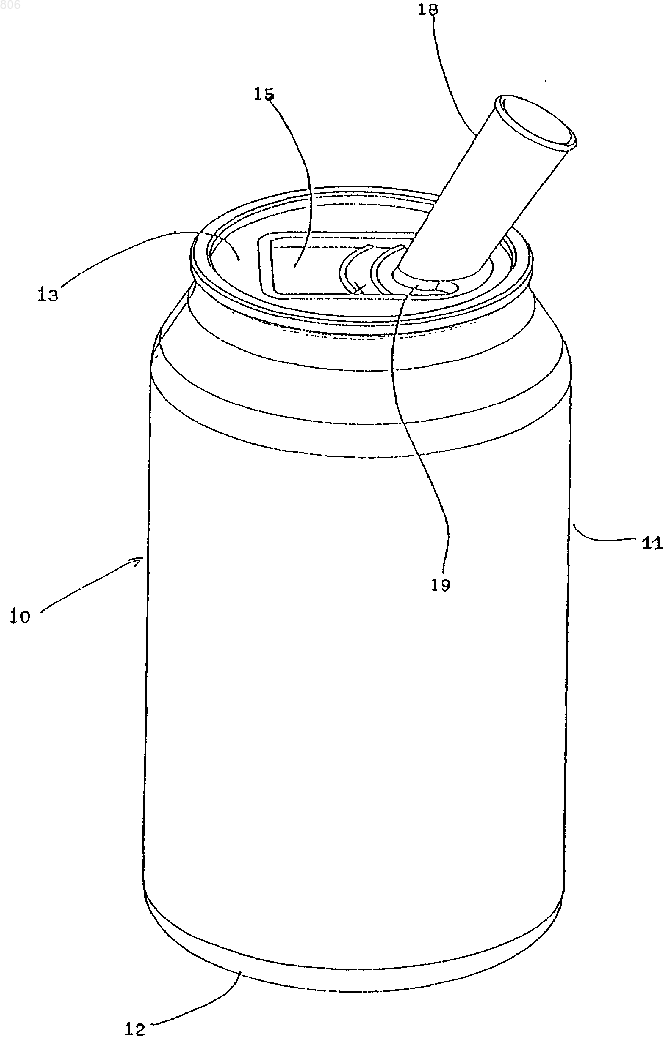

Контейнер для напитка с расправляющимся наконечником

1 Уровень техники Изобретение относится к контейнерам для напитков или других жидкостей и, в частности,к таким контейнерам как банки и коробки с крышками, которые включают отделяемую укупорочную полосу. В настоящее время для того, чтобы пить непосредственно из банки или коробки, открываемой с помощью кольца, потребитель должен снять укупорочную полосу с крышки и затем прижаться губами к наружной поверхности контейнера. Однако это негигиенично, так как эта наружная поверхность обычно загрязняется пылью, бактериями и всякого рода загрязнениями при хранении и перегрузочных операциях в процессе обработки, транспортировки и складирования. В магазинах контейнеры также часто проходят через руки различных людей. Так, например, в холодильных прилавках магазинов их перебирает множество покупателей, которые,кроме всего прочего, хотят удостовериться в степени свежести напитков. Кроме того, контейнеры часто укладывают на пол, где они становятся доступными для животных или могут соприкасаться с химикатами,отходами, жиром, маслом и т.п. В результате имеющиеся на сегодня на рынке контейнеры для напитков зачастую не являются безопасными для пользования в отношении гигиены. Кроме того, нередки случаи, когда пьющий из контейнера потребитель, особенно ребенок, может порезать губы или язык. Далее, напиток часто проливается на верхнюю сторону контейнера или на периферийную кромку, которая обычно имеется на крышке контейнера. Из патентного документа ЕР-А-07443355 известен контейнер, который устраняет опасность в отношении негигиеничности процесса питья. Описанный контейнер включает крышку,в которой имеется отделяемая укупорочная полоса, и внутренний несущий элемент с трубчатым телом, которое выдвигается из крышки при отделении укупорочной полосы от крышки. Когда укупорочная полоса не снята, трубчатое тело, по меньшей мере, частично погружено в содержащуюся в контейнере жидкость, или же достаточно существенная часть внутреннего объема контейнера не может использоваться для заполнения жидкостью. Далее, крышка этого типа имеет недостаток в том, что во время процесса автоматической заливки контейнеров крышки не могут быть сложены в стопку на обычных автоматах для закупоривания контейнеров. Соответственно, эти обычные автоматы не могут быть использованы для производства контейнеров для напитков этого известного типа. В патенте СШАА-4 407 425 описана крышка контейнеров для напитков, включающая отделяемую укупорочную полосу и элемент наконечника для питья, который сложен под укупорочной полосой и упруго расправляется 2 вверх при отделении полосы от крышки. Элемент наконечника удерживается в фиксированном ориентированном положении внутри центральной выступающей части, которая выполнена заодно с крышкой. Однако изготовление такой крышки с выступающей частью для удерживания элемента наконечника требует нескольких этапов установки и пайки, что препятствует использованию существующих прессов. К тому же наличие выступающей части в крышке препятствует складыванию контейнеров с такими крышками в столбик для закладки в обычные торговые автоматы. Кроме того, выступающая часть крышки может повредить или поцарапать руку потребителя. Сущность изобретения Одной из задач, на решение которых направлено изобретение, является создание усовершенствованного контейнера, позволяющего устранить указанные недостатки. Контейнер в соответствии с изобретением включает расположенный под крышкой несущий элемент, и наконечник, который сложен под отделяемой укупорочной полосой и размещен внутри приемной выемки, сформированной в несущем элементе, и упруго расправляется вверх из сложенного состояния, когда укупорочная полоса отделяется от остальной части крышки, тем самым создавая открытый канал через наконечник для содержимого контейнера и обеспечивая гигиеничное и безопасное питье через наконечник. Несущий элемент может быть легко изготовлен стандартизированным способом для установки внутри любого контейнера для обеспечения гигиеничного и безопасного питья через наконечник. Компоновка указанного несущего элемента дает возможность использования простых и дешевых крышек для закупоривания контейнеров. Кроме того, несущий элемент в соответствии с изобретением совместим с современными размерами контейнеров, и такие контейнеры могут легко закладываться в обычные торговые автоматы и холодильники. Краткий перечень фигур чертежей Другие особенности и преимущества изобретения будут ясны из описанияпримера выполнения со ссылками на чертежи, на которых: фиг. 1 изображает в разрезе контейнер в соответствии с изобретением; фиг. 2 - контейнер по фиг. 1 на виде сверху; фиг. 3 - контейнер по фиг. 1 со снятой укупорочной полосой; фиг. 4 - контейнер по фиг. 3 на виде в перспективе. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 и 2 в качестве примера осуществления изобретения представлен контейнер с корпусом 10, который имеет боковую стенку 11,дно 12 и плоскую крышку 13, включающую от 3 деляемую укупорочную полосу 14. К укупорочной полосе обычно прикреплено тяговое кольцо для того, чтобы потребитель мог легко отделить укупорочную полосу от крышки. Кольцо не показано на чертеже. Под крышкой 13 расположен несущий элемент 15, который прикреплен по периферии к корпусу 10 таким образом, что он расположен в горловине контейнера и проходит по существу параллельно укупорочной полосе 14. Несущий элемент 15 включает первую часть 15 а, которая имеет кольцевую форму и прикреплена к боковой стенке 11 корпуса 10 контейнера. К этой первой части 15 а прикреплена вторая часть 15b,проходящая по существу параллельно крышке 13. Во второй части 15b образовано приемное углубление 16 для размещения наконечника 18 и сквозное отверстие 17 в дне углубления. К периферии отверстия 17 прикреплен первый конец трубчатого наконечника 18, имеющего открытый свободный конец. Когда контейнер находится в закрытом состоянии по фиг. 1,трубчатый наконечник 18 сложен внутри приемного углубления 16 и удерживается в сложенном состоянии укупорочной полосой 14. Несущий элемент, включающий части 15 а и 15b и наконечник 18, вставляют в горловину контейнера и прикрепляют к его корпусу после того, как его наполняют жидкостью, и затем крышку 13 герметично прикрепляют к контейнеру с использованием любого известного способа. После отделения укупорочной полосы 14 от крышки 13 трубчатый наконечник 18 может упруго расправиться вверх из сложенного состояния и отходит наружу от крышки 13, как показано на фиг. 3 и 4. Наконечник в свободном вытянутом состоянии образует открытый проход для содержимого контейнера и позволяет потребителю пить содержимое из контейнера при оральном контакте только с наконечником. Поскольку расположенный под крышкой наконечник 18 защищен от загрязнения или заражения, он остается совершенно гигиеничным и безопасным и за счет этого решает проблему гигиеничного питья. Кроме того, наконечник в сложенном состоянии отделен от содержимого контейнера и расправляется наружу, не будучи заполненным жидкостью, поэтому содержимое контейнера не может проливаться на крышку. Во время отделения укупорочной полосы 14 от остальной крышки потребитель может придержать сложенный наконечник пальцем, пока отделяемая полоса 14 не отделится полностью от остальной части крышки. Как показано на фиг. 4, небольшая вдавленная выемка 19 может быть предусмотрена в месте соединения наконечника 18 и части 15b несущего элемента для обеспечения плотности гибкого наконечника в сложенном состоянии. Хотя выше дано описание и на чертежах иллюстрирован пример осуществления изобре 000806 4 тения, понятно, что изобретение может применяться для множества различных контейнеров,таких как банки, коробки, контейнеры типа"Тетра-брик", бутылки для различных жидкостей и продуктов (фармацевтических, химических и т.д.), и что специалистами в данной области может быть сделано множество изменений и модификаций в пределах основополагающей идеи изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер для напитка или другой жидкости, включающий корпус (10), имеющий боковую стенку (11), крышку (13) с отделяемой укупорочной полосой (14) и несущий элемент(15), расположенный внутри корпуса контейнера, причем указанный несущий элемент снабжен образующей наконечник трубчатой частью(18), которая имеет возможность упруго расправляться вверх, когда указанная отделяемая укупорочная полоса (14) отделяется от остальной части крышки, отличающийся тем, что несущий элемент (15) включает первую кольцевую часть (15 а), прикрепленную к корпусу (10) контейнера, вторую часть (15b), прикрепленную к первой кольцевой части (15 а) и проходящую по существу параллельно крышке, причем в указанной второй части (15b) выполнено приемное углубление (16) для образующей наконечник части со сквозным отверстием (17) в днище углубления, и трубчатую часть (18), которая имеет первый конец, прикрепленный к периферии указанного отверстия (17), и второй свободный конец, причем указанная трубчатая часть (18) сложена под укупорочной полосой(14) и помещена внутри указанного приемного углубления (16), и указанная трубчатая часть(18) упруго расправляется вверх из сложенного состояния в вытянутое состояние, когда укупорочная полоса (14) отделена от остальной крышки (13), тем самым устанавливая открытый проход через образующую наконечник часть и позволяя потребителю пить содержимое контейнера через указанную образующую наконечник часть. 2. Контейнер по п.1, отличающийся тем,что место соединения трубчатой части (18) и второй части (15b) указанного несущего элемента выполнено с вдавленной выемкой (19) вдоль, по меньшей мере, части его длины. 3. Несущий элемент для установки под крышкой контейнера, включающего корпус и крышку с отделяемой укупорочной полосой,отличающийся тем, что он включает первую кольцевую часть (15 а), вторую часть (15b), прикрепленную к первой кольцевой части (15 а) и имеющую выполненное в ней приемное углубление (16) со сквозным отверстием (17) в его днище, и трубчатую, образующую наконечник часть (18), которая имеет первый конец, прикрепленный к периферии указанного отверстия(17), и второй свободный конец, причем указанная образующая наконечник трубчатая часть(18) выполнена с возможность складываться внутри указанного приемного углубления (16) и упруго расправляться из сложенного состояния 6 в вытянутое состояние, тем самым устанавливая открытый проход через образующую наконечник часть.
