Устройство для крепления стеневой панели на опорной конструкции

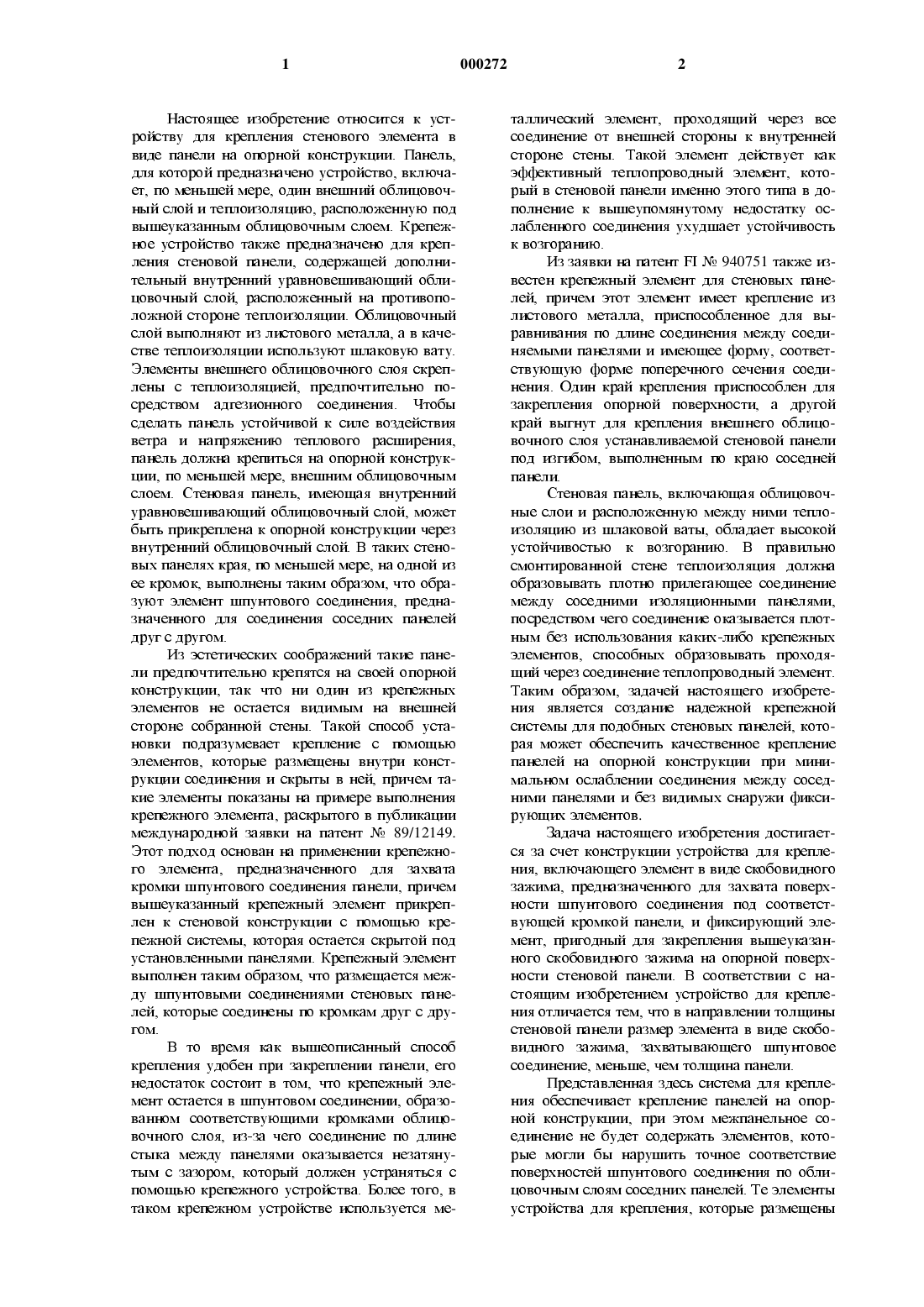

(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ СТЕНОВОЙ ПАНЕЛИ НА ОПОРНОЙ КОНСТРУКЦИИ Ф Приоритетныеданные: (56) ШОА 18912149 8(71 )(73) Заявитель и патентовладелец: ПАРТЕК ПАРОК ой АБ (п)Настоящее изобретение относится к устройству для крепления стенового элемента в виде панели на опорной конструкции. Панель,для которой предназначено устройство, включает, по меньшей мере, один внешний облицовочный слой и теплоизоляцию, расположенную под вышеуказанным облтщовочным слоем. Крепежное устройство также предназначено для крепления стеновой панели, содержащей дополнительный внутренний уравновешивающий облицовочный слой, расположенный на противоположной стороне теплоизоляции. Облтщовочный слой выполняют из листового металла, а в качестве теплоизоляции используют шлаковую вату. Элементы внешнего облицовочного слоя скреплены с теплоизоляцией, предпочтительно посредством адгезионного соединения. Чтобы сделать панель устойчивой к силе воздействия ветра и напряжению теплового расширения,панель должна крепиться на опорной конструкции, по меньшей мере, внешним ОбЛИЦОВОЧНЫМ слоем. Стеновая панель, имеющая внутренний уравновешивающий облицовочный слой, может быть прикреплена к опорной конструкции через внутренний облицовочньцй слой. В таких стеновых панелях края, по меньшей мере, на одной из ее кромок, выполнены таким образом, что образуют элемент шпунтового соединения, предназначенного для соединения соседних панелей друг с другом.Из эстетических соображений такие панели предпочтительно крепятся на своей опорной КОНСТрУКЦТ/Ш, так ЧТО НИ ОДИН ИЗ КрСПСЯП-[ЬТХ элементов не остается видимым на внешней стороне собранной стены. Такой способ установки подразумевает крепление с помощью элементов, которые размещены внутри конструкции соединения и скрыты в ней, причем такие элементы показаны на примере выполнения крепежного элемента, раскрытого в публикации международной заявки на патент Мг 89/12149. Этот подход основан на применении крепежного элемента, предназначенного для захвата кромки шпунтового соединения панели, причем вышеуказанный крепежный элемент прикреплен к стеновой конструкции с помощью крепежной системы, которая остается скрытой под установленными панелями. Крепежный элемент выполнен таким образом, что размещается между ШПУНТОВЬТМИ СОСДИНСНИЯМИ СТСНОВЬТХ ПЗНСлей, которые соединены по кромкам друг с другом.В то время как вышеописанный способ крепления удобен при закреплении панели, его недостаток состоит в том, что крепежный элемент остается в шпунтовом соединении, образованном соответствующими кромками облицовочного слоя, из-за чего соединение по длине стыка между панелями оказывается незатянутым с зазором, который должен устраняться с помощью крепежного устройства. Более того, в таком крепежном устройстве используется ме 000272таллический элемент, проходящий через все соединение от внешней стороны к внутренней стороне стены. Такой элемент действует как эффективный теплопроводный элемент, который в стеновой панели именно этого ттша в дополнение к вышеупомянутому недостатку ослабленного соединения ухудшает устойчивость к возгоранию.Из заявки на патент Ш Не 940751 также известен крепежный элемент для стеновых панелей, причем этот элемент шиеет крепление из листового металла, приспособленное для выравнивания по длине соединения между соединяемыми панелями и имеющее форму, соответствующую форме поперечного сечения соединения. Один край крепления приспособлен для закрепления опорной поверхности, а другой край выгнут для крепления внешнего облицовочного слоя устанавливаемой стеновой панели под изгибом, вьшолнеъшым по краю соседней панели.Стеновая панель, включающая облицовочные слои и расположенную между ними теплоизоляцию из шлаковой ваты, обладает высокой устойчивостью к возгоранию. В правильно смонтированной стене теплоизоляция должна образовывать плотно прилегающее соединение МСЖДУ СОССДНИМИ ИЗОЛЯЦИОННЬПИИ ПЗНСЛЯМИ,посредством чего соединение оказывается плотным без использования каких-либо крепежных элементов, способных образовывать проходящий через соединение теплопроводный элемент. Таким образом, задачей настоящего изобретения является создание надежной крепежной системы для подобных стеновых панелей, которая может обеспечить качественное крепление панелей на опорной конструкции при минимальном ослаблении соединения между соседНИМИ панелями и без видимых снаружи фиксирующих элементов.Задача настоящего изобретения достигается за счет конструкции устройства для крепления, включающего элемент в виде скобовидного зажима, предназначенного для захвата поверхности шпунтового соединения под соответствующей кромкой панели, и фиксирующий элемент, пригодный для закрепления вЬ 1 шеуказанного скобовидного зажима на опорной поверхности стеновой панели. В соответствии с настоящим изобретением устройство для креплеНИЯ ОТЛИЧЗСТСЯ ТСМ, ЧТО В направлении ТОЛЩИНЪТ стеновой панели размер элемента в виде скобовидного зажима, захватывающего шпунтовое СОСДИНСНИС, МСНЬШС, ЧСМ ТОЛЩРШЗ ПЗНСЛИ.Представленная здесь система для крепления обеспечивает крепление панелей на опорной конструкции, при этом межпанельное соединение не будет содержать элементов, которые могли бы нарушить точное соответствие поверхностей шпунтового соединения по облицовочным слоям соседних панелей. Те элементы устройства для крепления, которые размещеныв области межпанельного соединения, могут выступать внутрь материала теплоизоляции в стеновых панелях, который принимает в себя данные элементы за счет своей упругой дефорМЗЦИИ, ИЛИ, В альтернативном варианте, КрОМКИ теплоизоляции могут быть оснащены соответствующими выемками для размещения захватЬ 1 вающих элементов устройства для крепления. Тогда устройство для крепления не будет вызывать нарушений натяга в соединентш или ухудшать его устойчивость к возгоранию. Более того, элементы устройства для крепления будут, в основном, скрыты внутри теплоизоляции от любого отрицательного воздействия внешнего нагрева.Далее настоящее изобретение будет пояснено более подробно со ссылками на представленные в качестве примера варианты его осуществления, изображенные на прилагаемых чертежах.На фиг. 1 представлен вид в разрезе первого варианта осуществления настоящего изобретения, предназначенного для крепления стеновой панели на опорной конструкции;на фиг. 2 - вид в разрезе второго варианта осуществления настоящего изобретения, предназначенного для крепления стеновой панели на опорной конструкции;на фиг. 3 - вид в разрезе системы крепления, представленной на фиг. 2, причем в данном случае соседние сгеновые панели соединены друг с другом;на фиг. 4 - пространственное изображение крепежных элементов, используемых в крепежной системе, представленной на фиг. 2 и 3;на фиг. 5 - вид в разрезе третьего варианта осуществления настоящего изобретения на этапе установки панелей;на фиг. 7 - вид на продольную сторону первой половины крепежного элемента, предназначенного для крепления, представленного на фиг. 5 и 6;на фиг. 8 - поперечное сечение крепежного элемента, представленного на фиг. 7;на фиг. 9 - вид на продольную сторону второй половины крепежного элемента, предназначенного для крепления шпунтового соединения, представленного на фиг. 5 и 6; ина фиг. 10 - поперечное сечение крепежного элемента, представленного на фиг. 9.На фиг. 1 изображен вариант осуществления настоящего изобретения, приспособленный для закрепления сгеновых панелей, включающих два облицовочных слоя, внешний облгщовочный слой и внутренний уравновешивающий облицовочный слой, между которыми расположена теплоизоляция 6. Кромки облрщовочных слоев панели выполнены в форме соответстВУЪОЩИХ ЗЛСМСНТОВ ШПУНТОВОГО СОСДИНСНИЯ ИЛИгуб шпунтового соединения для стыковки панелей друг с другом. Во время установки панелей одна из панелей сначала прикрепляется своей кромкой к опорной конструкции. Затем следующая панель правильно устанавливается на свое место путем простого проталкивания за счет совмещения шпунтового соединения.В первом варианте осуществления настоящего изобретения прикрепление панели осуществляется посредством крепежного устройства, включающего элемент 2 в виде скобовидного зажима 2, приспособленного, вопервых, для захвата элементов шпунтового соединения 7, выполненных в виде губ 7, из-под кромки панели, и, во-вторых, для размещения фиксирующего элемента 4, который в описываемом варианте осуществления настоящего изобретения представляет собой фиксирующий винт 4. В направлении толщины стеновой панели размер элемента 2 в виде скобовидного зажима МСНЬШС, ЧСМ ТОЛЩИНЗ ПЗНСЛИ. Практически, элемент в виде скобовидного зажима может быть выполнен в виде сплошного П-образного профиля, одна сторона которого расположена с возможностью проскальзывания с учетом упругости теплоизоляции 6 под губой 7, выполненной в виде складки по кромке внешнего облицовочного слоя 1. Другая сторона скобовидного зажипиа может быть выполнена несколько более длинной для обеспечения достаточно надежного соединения для фиксирующего винта 4. Винт проходит по существу через всю толщину стеновой панели, и, следовательно, этот винт 4 представляет собой единственный металлический элемент, проходящий через межпанельное соединение, по существу через всю толщшту стеновой панели. Направление размещения винта 4 выбрано таким, что большая часть его длины находится в теплоизоляции 6 стеновой панели, защищающей винт от любых отрицательных внешних тепловых воздействий. В зависимости от применения конструкция винта 4 может соОТВСТСТВСННО МСНЯТЬСЯ. В ОПИСЫВЗСМОМ варианте осуществления настоящего изобретения винт выполнен как саморез, за счет чего этот винт может быть пропущен сначала через любые части панели в соответствии с необходимостью, а затем через опорную конструкцию 5 и, наконец,может быть затянут для обеспечения закрепляющего усилия. Сам элемент 2 в виде скобовидного заэкипиа может быть зафиксирован в Шпунтовом соединении 7 с помощью, например,винтов или подобных крепежных деталей, проходящих через контур 1 облицовочного слоя. После завершения этапа крепления одной панели соседняя панель устанавливается на место с предварительным выравниванием соответствующих поверхностей межпанельного соединения таким образом, как показано на чертеже.На фиг. 2 представлен второй вариант осуществления настоящего изобретения, также имеющий внутренний уравновешивающий об лицовочный слой 9 настенной панели и крепежное устройство. Это крепежное устройство включает второй элемент 8 в виде скобовидного заэкитиа, соответствующий элементу 2, предназначенного для внешнего контура облицовочного слоя. Элемент 8 в виде скобовидного зажима выполнен для проскальзывания под соединительной губой, выполненной по кромке внутреъшего слоя, и имеет 2-образный изгиб или другую пригодную форму для размещения фиксирующего винта 11. В описываемом варианте осуществления настоящего изобретения фиксирующий винт показан проходящим через элемент в виде скобовидного зажима внешнего облицовочного слоя, при этом 2-образный изгиб другого элемента выполнен с возможностью приема вышеуказанного фиксирующего винта. В альтернативном варианте элемент 8 в виде скобовидного зажима, крепящий внутренний облицовочный слой 9, может быть прикреплен непосредственно к опорной конструкции 5.На фиг. 3 изображены стеновые панели,скрепленные в соответствии со вторым вариантом осуществления настоящего изобретения. На фиг. 4 представлено примерное выполнение элементов 2 и 8 в виде скобовидных зажимов 2 и 8, практически используемых в данном крепежном устройстве.В варианте осуществления настоящего изобретения, представленном на фиг. 5-10, использованы два элемента 2 и 3 в виде скобовидных зажимов, которые образуют крепежное устройство для закрепления соответствующих губ 7 и 12 шпунтового соединения соседних СТСНОВЫХ ПЗНСЛСЙ. ЭТИ ЗЛСМСНТЫ В ВИДС СКОбОВИДНЫХ ЗЗЯШМОВ ВЫПОЛНСНЫ ПО СУЩССТВУ В ВИДС П-образных профилей, в которых одна сторона профиля, а именно, стороны 2 и 3, вьшолнены с возможностью размещения, соответственно, под соединительными губами 7 и 12 соответствующих кромок внешнего слоя 1 шпунтового соединения устанавливаемой стеновой панели. На стороне 2 скобообразного зажима предусмотрено отверстие 13, предназначенное для прохождения фиксирующего винта 4.Соответственно, соседний элемент 3 в виде скобовидного зажима шиеет фиксирующий 2 образный изгиб 3 и обладает пружинящим эффектом при проскальзывании под зажшиающим 2-образным изгибом 2", когда панели совмещены для соединения. Во избежание соударения с фиксирующим винтом 4 2-образный изгиб 3" снабжен пазом 14. Кромки 2-образных изгибов,соответственно, 2" и 3 вьшолнены таким образом, что обеспечивают направленное перемещение при соответствующем движении элементов в виде скобовидных зажимов 2 и 3.Вышеуказанные элементы в виде скобовидных зажимов 2 и 3 целесообразно выполнять из отдельных отрезков сплошных профилей длиной порядка 20-30 см, причем каждый такой отрезок используется для создания места закре 000272пления соединеъшя. Тем не менее, нет никаких практических препятствий для выполнения элементов 2 и 3 в виде сплошных профилей, которые простираются по всей длине соединения и фиксируют профили на опорной конструкции 5 стеновой панели на соответствующих расстояниях с помощью винтов 4.Вышеописаъшая крепежная система делает возможным закрепление стеновой панели с обЛИЦОВОЧНЫМИ СЛОЯМИ, ОСНЗЩСННЫМИ СООТВСТСТВУЮЩШИИ ШПУНТОВЫМИ СОСДИНСНИЯМИ на ИХ кромках, на опорной конструкции с помощью Межпанельных соединеъшй так, что каждая из взаимосоединенньтх панелей непосредственно находится под воздействием крепежного усилия крепежного устройства и так, что готовое межпанельное соединение не имеет каких-либо видимых установочных элементов, обусловленных способом крепления. Еще одно важное прешиуЩССТВО СОСТОИТ В МРШИМЗЛЬНОМ ЧИСЛС МСТЗЛЛИческих теплопроводящих элементов, проходящих по всей толщине стеновой панели в области межпанельного соедштеълия.1. Устройство для крепления на опорной конструкции (5) стеновой панели, включающей,по меньшей мере, внешний облицовочный слой(1) и теплоизоляцию (6), расположенную под вышеуказанным ВНСШНИМ ОбЛИЦОВОЧНЫМ СЛОСМ,и имеющей, по меньшей мере, одну из кромок внешнего облицовочного слоя, по форме соответствующую элементу шпунтового соединения(7), служащего для соедршешшя панели с соседней панелью, при этом указанное устройство для крепления включает элемент (2) в виде скобовидного зажима, предназначенный для закрепления шпунтового соединения изнутри соединения панелей, и фиксирующий элемент (4),предназначенный для прикрепления элемента(2) скобовидного зажима к опорной конструкции (5), отличающееся тем, что в направлении толщины панели размер элемента (2) скобовидНОГО ЗЗЭКИМЗ МСНЬШС ЧСМ ТОЛЩИНЗ ПЗНСЛИ, И тем, что элемент (2) скобовидного зажима захватывает элементы шпунтового соединения (7) под поверхностью внешнего облицовочного слоя (1).2. Устройство для крепления по п.1 для использования со стеновыми панелями, включающими внутренний уравновешивающий облицовочный слой (9), отличающееся тем, что имеет второй элемент (8) в виде скобовидного ЗЭЭКИЪДЗ, ВЫПОЛНСННЫЙ ДЛЯ ЗЗХВЗТЗ ЗЛСМСНТЗ шпунтового соединения (10) внутреннего облицовочного слоя (9) стеновой панели изнутри и для приема фиксирующего элемента (11), служащего для прикрепления вышеуказанного второго элемента (8) в виде скобовидного зажима к элементу (2) в виде скобовидного зажшиа.
