Контейнер, в частности, для напитков

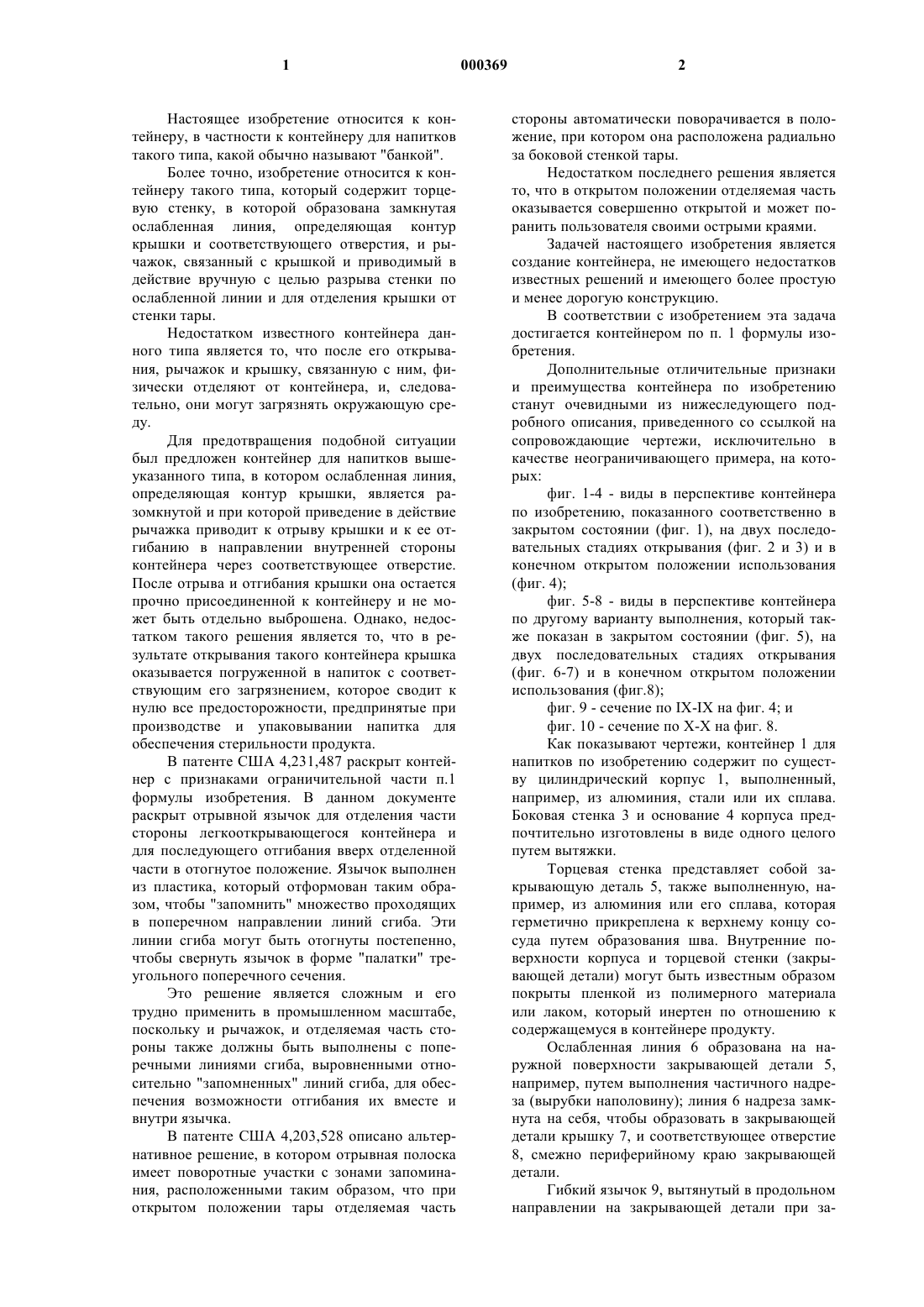

1 Настоящее изобретение относится к контейнеру, в частности к контейнеру для напитков такого типа, какой обычно называют "банкой". Более точно, изобретение относится к контейнеру такого типа, который содержит торцевую стенку, в которой образована замкнутая ослабленная линия, определяющая контур крышки и соответствующего отверстия, и рычажок, связанный с крышкой и приводимый в действие вручную с целью разрыва стенки по ослабленной линии и для отделения крышки от стенки тары. Недостатком известного контейнера данного типа является то, что после его открывания, рычажок и крышку, связанную с ним, физически отделяют от контейнера, и, следовательно, они могут загрязнять окружающую среду. Для предотвращения подобной ситуации был предложен контейнер для напитков вышеуказанного типа, в котором ослабленная линия,определяющая контур крышки, является разомкнутой и при которой приведение в действие рычажка приводит к отрыву крышки и к ее отгибанию в направлении внутренней стороны контейнера через соответствующее отверстие. После отрыва и отгибания крышки она остается прочно присоединенной к контейнеру и не может быть отдельно выброшена. Однако, недостатком такого решения является то, что в результате открывания такого контейнера крышка оказывается погруженной в напиток с соответствующим его загрязнением, которое сводит к нулю все предосторожности, предпринятые при производстве и упаковывании напитка для обеспечения стерильности продукта. В патенте США 4,231,487 раскрыт контейнер с признаками ограничительной части п.1 формулы изобретения. В данном документе раскрыт отрывной язычок для отделения части стороны легкооткрывающегося контейнера и для последующего отгибания вверх отделенной части в отогнутое положение. Язычок выполнен из пластика, который отформован таким образом, чтобы "запомнить" множество проходящих в поперечном направлении линий сгиба. Эти линии сгиба могут быть отогнуты постепенно,чтобы свернуть язычок в форме "палатки" треугольного поперечного сечения. Это решение является сложным и его трудно применить в промышленном масштабе,поскольку и рычажок, и отделяемая часть стороны также должны быть выполнены с поперечными линиями сгиба, выровненными относительно "запомненных" линий сгиба, для обеспечения возможности отгибания их вместе и внутри язычка. В патенте США 4,203,528 описано альтернативное решение, в котором отрывная полоска имеет поворотные участки с зонами запоминания, расположенными таким образом, что при открытом положении тары отделяемая часть 2 стороны автоматически поворачивается в положение, при котором она расположена радиально за боковой стенкой тары. Недостатком последнего решения является то, что в открытом положении отделяемая часть оказывается совершенно открытой и может поранить пользователя своими острыми краями. Задачей настоящего изобретения является создание контейнера, не имеющего недостатков известных решений и имеющего более простую и менее дорогую конструкцию. В соответствии с изобретением эта задача достигается контейнером по п. 1 формулы изобретения. Дополнительные отличительные признаки и преимущества контейнера по изобретению станут очевидными из нижеследующего подробного описания, приведенного со ссылкой на сопровождающие чертежи, исключительно в качестве неограничивающего примера, на которых: фиг. 1-4 - виды в перспективе контейнера по изобретению, показанного соответственно в закрытом состоянии (фиг. 1), на двух последовательных стадиях открывания (фиг. 2 и 3) и в конечном открытом положении использования(фиг. 4); фиг. 5-8 - виды в перспективе контейнера по другому варианту выполнения, который также показан в закрытом состоянии (фиг. 5), на двух последовательных стадиях открывания(фиг. 6-7) и в конечном открытом положении использования (фиг.8); фиг. 9 - сечение по IX-IX на фиг. 4; и фиг. 10 - сечение по Х-Х на фиг. 8. Как показывают чертежи, контейнер 1 для напитков по изобретению содержит по существу цилиндрический корпус 1, выполненный,например, из алюминия, стали или их сплава. Боковая стенка 3 и основание 4 корпуса предпочтительно изготовлены в виде одного целого путем вытяжки. Торцевая стенка представляет собой закрывающую деталь 5, также выполненную, например, из алюминия или его сплава, которая герметично прикреплена к верхнему концу сосуда путем образования шва. Внутренние поверхности корпуса и торцевой стенки (закрывающей детали) могут быть известным образом покрыты пленкой из полимерного материала или лаком, который инертен по отношению к содержащемуся в контейнере продукту. Ослабленная линия 6 образована на наружной поверхности закрывающей детали 5,например, путем выполнения частичного надреза (вырубки наполовину); линия 6 надреза замкнута на себя, чтобы образовать в закрывающей детали крышку 7, и соответствующее отверстие 8, смежно периферийному краю закрывающей детали. Гибкий язычок 9, вытянутый в продольном направлении на закрывающей детали при за 3 крытом положении контейнера, имеет конец 9 а,прикрепленный к части закрывающей детали,образующей крышку 7, и к функциональному рычажку 10, и другой его конец 9b, прикрепленный к закрывающей детали рядом с ее периферийным краем, удален на некоторое расстояние от крышки. Язычок прикреплен к крышке и к рычажку, например, с помощью выступа 11,который выполнен за одно целое с крышкой и проходит через отверстие в язычке 9 и через соответствующее отверстие в функциональном рычажке 10, и который расклепан на другой стороне этих отверстий подобно заклепке (см. фиг. 9 и 10). Аналогично, другой конец 9b язычка присоединен к закрывающей детали 5 с помощью одного или более расклепанных выступов 12, выполненных за одно целое с закрывающей деталью 5 и проходящих через соответствующие отверстия в язычке 9. Когда контейнер находится в закрытом положении, рычажок 10 предпочтительно закрывает и защищает ослабленную линию 6 с тем, чтобы предотвратить разрыв или разламывание закрывающей детали 5 вдоль этой линии в результате нагрузки, приложенной параллельной оси тары. Предусмотрено, что язычок может быть прикреплен к закрывающей детали и к крышке с помощью любого другого средства,пригодного для этой цели. Язычок 9 выполнен из гибкой пластмассы или металлического материала, предпочтительно из пластины такого металла, как алюминий или его сплав. Язычок предпочтительно имеет одну или более предварительно выдавленных линий сгиба, например, пару линий 13, 14 сгиба,расположенных на некотором расстоянии друг от друга и проходящих поперечно длине язычка. Предварительно выполненные давлением линии сгиба обеспечивают возможность загибания язычка на самого себя в результате отделения крышки. В варианте осуществления, показанном на фиг. 1-4 и 9, удерживающее средство, служащее для удержания язычка 9 в отогнутом положении(фиг. 4 и 9), представляет собой грибовидный выступ 15 смежно отверстию 8 на конце, обращенном к язычку. Этот выступ 15, который имеет уплощенную головку 16 и хвостовик 17,выполнен, например, за одно целое с закрывающей деталью с помощью штамповки и расклепывания. Когда язычок находится в отогнутом положении, передний конец крышки, который отделен от закрывающей детали, может входить под головкой 16 выступа в пространство между головкой и верхней поверхностью закрывающей детали, и в этом положении он удерживается от смещения под воздействием упругих возвращающих усилий, которые, действуя на язычок, стремятся удержать его в вытянутом (неотогнутом) положении. В данном варианте выполнения язычок предпочтительно имеет сквозное отверстие 18, которое располо 000369 4 жено таким образом, что при закрытом положении контейнера, когда язычок проходит над закрывающей деталью, головка 16 выступа проходит через данное отверстие, тем самым удерживая язычок по существу в плоском положении. В данном варианте выполнения для того,чтобы открыть контейнер и выпить напиток,содержащийся в ней, потребитель, имея контейнер в закрытом положении, показанном на фиг. 1, приводит в действие рычажок 10, чтобы отделить крышку 7 от закрывающей детали 5, после чего он отгибает язычок на него самого по линиям 13 и 14 сгиба и вводит передний конец крышки в пространство под головкой 16 выступа 15. Таким образом, крышка удерживается присоединенной к контейнеру в положении, при котором она не контактирует с границами отверстия 8 (при котором она "выведена" из отверстия 8). В варианте выполнения, показанном на фиг. 5-8 и 10, удерживающее средство содержит штырь 19, например, выполненный за одно целое с язычком, образованный штамповкой и расположенный рядом с концом 9b язычка, и сквозное отверстие 20, выполненное в язычке и расположенное таким образом, что в результате отгибания язычка на себя оно оказывается в положении, при котором оно обращено к штырю 19, который, таким образом, может быть вставлен в отверстие для удерживания язычка в отогнутом положении. В данном варианте выполнения упругое возвращающее усилие, действующее на язычок и стремящееся вернуть его обратно в вытянутое (неотогнутое) положение,приводит к контакту между штырем 19 и границами отверстия 20, который удерживает язычок в отогнутом положении. Предполагается, что изобретение не ограничено конкретными удерживающими средствами, описанными выше, но охватывает в рамках своего объема контейнер, выполненный по изобретению и имеющий другие удерживающие средства, которые обеспечивают возможность удерживания язычка и связанной с ним крышки в положении, при котором они не контактируют с отверстием 8, так что после открывания тары напиток, содержащийся в ней, не сможет контактировать с верхней поверхностью крышки, и губы потребителя не смогут войти в контакт с острыми краями крышки. Таким образом, например, соединяющие средства с формой, обеспечивающей их сопряжение, могут быть предусмотрены в зонах язычка, которые оказываются наложенными друг на друга в результате отгибания язычка; например, на части 9 с (фиг. 3) верхней поверхности язычка может быть выполнен фасонный выступ (не показан), предназначенный для входа в контакт с соответствующей ему по форме выемкой, которая выполнена на верхней поверхности соседней части 9d (фиг. 3) язычка; 5 аналогичным образом, выемка на нижней поверхности части 9d может входить в контакт с соответствующим, ей по форме выступом, выступающим от нижней поверхности крышки 7. Кроме того, открывающее приспособление, описанное выше со ссылкой на конкретный вариант контейнера, представляющий собой банку для напитков в рассматриваемом случае,также может использоваться на любой другой таре. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер, в частности, для напитков,содержащий торцевую стенку (5), в которой образована замкнутая ослабленная линия (6),определяющая контур крышки (7) и соответствующего отверстия (8), и рычажок (10), связанный с крышкой (7) и приводимый в действие вручную для разрыва стенки (5) по ослабленной линии (6) и отделения крышки (7) от контейнера, причем контейнер содержит гибкий язычок(9), который обычно опирается на наружную поверхность торцевой стенки (5) и имеет первую часть (9 а), прикрепленную к рычажку (10) и к крышке (7), и вторую часть (9b), прикрепленную к наружной поверхности торцевой стенки (5) на некотором расстоянии от крышки(7), причем в результате отделения крышки вручную от стенки контейнера язычок (9) может принимать отогнутое положение, при котором связанная с язычком крышка не контактирует с отверстием (8), а также имеется удерживающее средство (15, 19, 20), предусмотренное для удерживания язычка в отогнутом положении,причем язычок имеет, по меньшей мере, две предварительно выдавленные линии (13, 14) сгиба, ограничивающие вторую часть, присоединенную к торцевой стенке (5), первую часть,присоединенную к рычажку (10), и промежуточную часть, расположенную между первой и второй частями, отличающийся тем, что указанные предварительно выдавленные линии (13,14) сгиба расположены таким образом, чтобы при отогнутом положении язычка (9) промежуточная часть находилась между первой и второй частями. 2. Контейнер по п.1, отличающийся тем,что гибкий язычок образован металлической пластиной. 3. Контейнер по п.1 или 2, отличающийся тем, что удерживающее средство представляет собой грибовидный выступ (15), продолжающийся от наружной поверхности торцевой стенки (5) и имеющий головку (16), предназначенную для взаимодействия с концом крышки (7),связанной с язычком (9), когда язычок (9) находится в отогнутом положении. 4. Контейнер по п.1 или 2, отличающийся тем, что удерживающее средство содержит штырь (19), продолжающийся от язычка, и отверстие (20), выполненное в язычке и предна 000369 6 значенное для взаимодействия со штырем при отогнутом положении язычка. 5. Контейнер по любому из предшествующих пунктов, отличающийся тем, что конец (9 а) язычка прикреплен к рычажку (10) и к крышке(7) посредством расклепанного выступа, выполненного за одно целое с крышкой (7). 6. Контейнер по любому из предшествующих пунктов, отличающийся тем, что конец (9b) язычка присоединен к торцевой стенке (5) посредством, по меньшей мере, одного расклепанного выступа (12), выполненного за одно целое с торцевой стенкой.
