Комплектационное устройство для комплектации изделий в заказные контейнеры

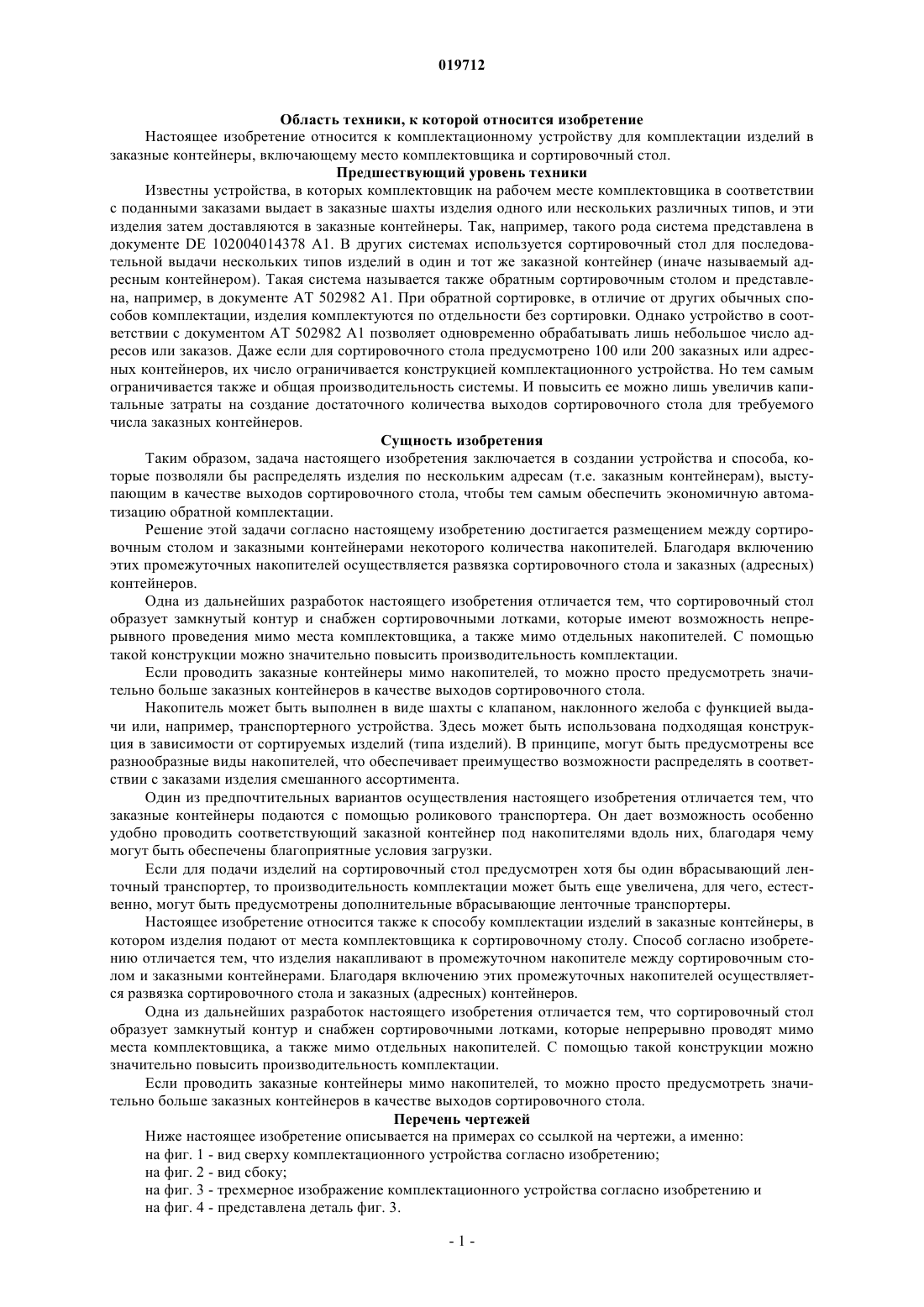

КОМПЛЕКТАЦИОННОЕ УСТРОЙСТВО ДЛЯ КОМПЛЕКТАЦИИ ИЗДЕЛИЙ В ЗАКАЗНЫЕ КОНТЕЙНЕРЫ Изобретение относится к комплектационному устройству (1) для комплектации изделий (12) в заказные контейнеры (10), включающему рабочее место комплектовщика (4) и сортировочный стол(2). Устройство отличается тем, что сортировочный стол образует замкнутый контур и снабжен сортировочными лотками, при этом между сортировочным столом (2) и заказными контейнерами(10) размещены накопители (13). Далее, изобретение относится к способу, в котором изделия (12) накапливают в промежуточном накопителе (13) между сортировочным столом (2) и заказными контейнерами (10). Область техники, к которой относится изобретение Настоящее изобретение относится к комплектационному устройству для комплектации изделий в заказные контейнеры, включающему место комплектовщика и сортировочный стол. Предшествующий уровень техники Известны устройства, в которых комплектовщик на рабочем месте комплектовщика в соответствии с поданными заказами выдает в заказные шахты изделия одного или нескольких различных типов, и эти изделия затем доставляются в заказные контейнеры. Так, например, такого рода система представлена в документе DE 102004014378 А 1. В других системах используется сортировочный стол для последовательной выдачи нескольких типов изделий в один и тот же заказной контейнер (иначе называемый адресным контейнером). Такая система называется также обратным сортировочным столом и представлена, например, в документе AT 502982 А 1. При обратной сортировке, в отличие от других обычных способов комплектации, изделия комплектуются по отдельности без сортировки. Однако устройство в соответствии с документом AT 502982 А 1 позволяет одновременно обрабатывать лишь небольшое число адресов или заказов. Даже если для сортировочного стола предусмотрено 100 или 200 заказных или адресных контейнеров, их число ограничивается конструкцией комплектационного устройства. Но тем самым ограничивается также и общая производительность системы. И повысить ее можно лишь увеличив капитальные затраты на создание достаточного количества выходов сортировочного стола для требуемого числа заказных контейнеров. Сущность изобретения Таким образом, задача настоящего изобретения заключается в создании устройства и способа, которые позволяли бы распределять изделия по нескольким адресам (т.е. заказным контейнерам), выступающим в качестве выходов сортировочного стола, чтобы тем самым обеспечить экономичную автоматизацию обратной комплектации. Решение этой задачи согласно настоящему изобретению достигается размещением между сортировочным столом и заказными контейнерами некоторого количества накопителей. Благодаря включению этих промежуточных накопителей осуществляется развязка сортировочного стола и заказных (адресных) контейнеров. Одна из дальнейших разработок настоящего изобретения отличается тем, что сортировочный стол образует замкнутый контур и снабжен сортировочными лотками, которые имеют возможность непрерывного проведения мимо места комплектовщика, а также мимо отдельных накопителей. С помощью такой конструкции можно значительно повысить производительность комплектации. Если проводить заказные контейнеры мимо накопителей, то можно просто предусмотреть значительно больше заказных контейнеров в качестве выходов сортировочного стола. Накопитель может быть выполнен в виде шахты с клапаном, наклонного желоба с функцией выдачи или, например, транспортерного устройства. Здесь может быть использована подходящая конструкция в зависимости от сортируемых изделий (типа изделий). В принципе, могут быть предусмотрены все разнообразные виды накопителей, что обеспечивает преимущество возможности распределять в соответствии с заказами изделия смешанного ассортимента. Один из предпочтительных вариантов осуществления настоящего изобретения отличается тем, что заказные контейнеры подаются с помощью роликового транспортера. Он дает возможность особенно удобно проводить соответствующий заказной контейнер под накопителями вдоль них, благодаря чему могут быть обеспечены благоприятные условия загрузки. Если для подачи изделий на сортировочный стол предусмотрен хотя бы один вбрасывающий ленточный транспортер, то производительность комплектации может быть еще увеличена, для чего, естественно, могут быть предусмотрены дополнительные вбрасывающие ленточные транспортеры. Настоящее изобретение относится также к способу комплектации изделий в заказные контейнеры, в котором изделия подают от места комплектовщика к сортировочному столу. Способ согласно изобретению отличается тем, что изделия накапливают в промежуточном накопителе между сортировочным столом и заказными контейнерами. Благодаря включению этих промежуточных накопителей осуществляется развязка сортировочного стола и заказных (адресных) контейнеров. Одна из дальнейших разработок настоящего изобретения отличается тем, что сортировочный стол образует замкнутый контур и снабжен сортировочными лотками, которые непрерывно проводят мимо места комплектовщика, а также мимо отдельных накопителей. С помощью такой конструкции можно значительно повысить производительность комплектации. Если проводить заказные контейнеры мимо накопителей, то можно просто предусмотреть значительно больше заказных контейнеров в качестве выходов сортировочного стола. Перечень чертежей Ниже настоящее изобретение описывается на примерах со ссылкой на чертежи, а именно: на фиг. 1 - вид сверху комплектационного устройства согласно изобретению; на фиг. 2 - вид сбоку; на фиг. 3 - трехмерное изображение комплектационного устройства согласно изобретению и на фиг. 4 - представлена деталь фиг. 3. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 представлен план комплектационного устройства 1 согласно изобретению с сортировочным столом 2, включающим некоторое количество сортировочных лотков 3. Изображенное устройство включает два места комплектовщика 4. В этих зонах изделия подаются транспортировочными средствами 5 к месту комплектовщика 4, а пустые или частично пустые контейнеры отводятся транспортировочными средствами 6. Изделия укладываются комплектовщиком на транспортировочное средство, например на ленты транспортера 7, и подаются на так называемый вбрасывающий транспортер 8, адресно переносящий изделия на отдельные сортировочные лотки 3. Потребности согласно заказам на комплектуемые в данный момент изделия для отдельных адресов и соответственно заказных контейнеров объединяются. Это дает комплектовщику возможность укладывать на сортировочный стол 2 или соответствующую ленту транспортера 7 отдельные типы изделий в большем количестве штук. Если производится групповая подача адресных контейнеров с комплектуемыми типами изделий, то можно отгружать изделия сразу по общей потребности в соответствующих данной группе типах изделий. Особенно удобно это для предметов одежды, различающихся размером и, возможно, цветом, когда при этом на каждый заказ требуется несколько однотипных изделий такого рода. Применение способа согласно изобретению возможно - и обеспечивает преимущества - также и для распределения других изделий, при котором на один заказ требуется выдать совместно несколько аналогичных изделий. С помощью транспортировочного средства 9, которое может быть выполнено в виде роликового транспортера, ленточного транспортера и т.п., заказные (адресные) контейнеры 10 подаются к сортировочному столу 2, а заполненные заказные контейнеры 10 отводятся с помощью транспортировочного средства 11, с которого они могут соответствующим образом отгружаться. На фиг. 2 показан вид сбоку сортировочного стола 2 с вбрасывающим ленточным транспортером 8,на котором уложены несколько изделий 12. Эти изделия 12 подаются по сортировочным лоткам (здесь они не видны) к отдельным накопителям 13. Накопитель 13 здесь изображен в виде шахты с клапаном. Но накопитель может представлять собой и любое иное подходящее приспособление, например наклонный желоб с функцией выдачи или транспортерное устройство. Накопитель 13 служит краткосрочным буферным накопителем, позволяющим синхронизировать сортировочный стол 2 с подъезжающим заказным контейнером 10. Накопитель 13 всякий раз служит буфером, согласующим потребности во всех комплектуемых в данный момент изделиях 12 для соответственного подъезжающего адресного контейнера 10. При больших заказах могут также использоваться несколько заказных контейнеров 10, причем для каждого из них изделия берутся из своего, соответственного для каждого контейнера накопителя 13. Сортировочный стол 2 и подающий транспортер 7 или вбрасывающий ленточный транспортер 8 управляются так, что предусмотренные для подъезжающего заказного контейнера 10 изделия 12 уже оказываются сгружены в накопитель 13 еще до того, как заказной контейнер 10 достигнет этого накопителя 13. На фиг. 3 представлено трехмерное изображение комплектационного устройства 1 согласно изобретению с сортировочным столом 2 и двумя рабочими местами комплектовщика 4, к каждому из которых относятся три ленты транспортера 7 для загрузки изделий 12, причем эти изделия 12 подаются на вбрасывающий ленточный транспортер 8, сгружающий изделия на отдельные сортировочные лотки 3. Как только сортировочный лоток 3 оказывается над нужным накопителем 13, находящиеся на этом сортировочном лотке 3 изделия 12 сбрасываются в накопитель 13. В один накопитель 13 могут также разгружаться несколько сортировочных лотков 3, так что в одном накопителе 13 могут промежуточно накапливаться и разные изделия 12. Как видно из фиг. 3, отдельные изделия 12 могут сгружаться в нужные накопители 13, независимо от того, какой комплектовщик их загрузил, поскольку сортировочный стол образует замкнутый контур и каждый сортировочный лоток 3 проводится над каждым накопителем 13. На фиг. 4 представлена деталь фиг. 3. Здесь можно особенно хорошо рассмотреть сортировочный стол 2 с отдельными сортировочными лотками 3, по которым изделия 12 выдаются в накопители 13. Кроме того, здесь видно, что накопители 13 оснащены клапанами 14, которые открываются, когда под ними проводится соответственный заказной (адресный) контейнер 10. Поскольку мимо проводятся все новые заказные контейнеры 10, заказы не ограничены аппаратно некоторым неизменным числом заказов, как это имеет место в традиционных устройствах комплектации. Благодаря этому может быть обеспечено особенно экономичная обратная комплектация. Настоящее изобретение не ограничивается вышеописанными вариантами осуществления. Так,можно, как уже было описано, выполнить накопитель в виде наклонного лотка, или транспортерного устройства, или иного приспособления, выполняющего ту же функцию. Сортировочный стол может быть, к примеру, выполнен и в виде так называемого сортировочного стола с разделенными лотками или с поперечной лентой, например, для того, чтобы можно было распределять легкоповреждаемые товары. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комплектационное устройство для комплектации изделий в заказные контейнеры, включающее место (4) комплектовщика и сортировочный стол (2), в котором между сортировочным столом (2) и заказными контейнерами (10) размещены накопители (13), отличающееся тем, что сортировочный стол (2) образует замкнутый контур и снабжен сортировочными лотками (3), которые имеют возможность непрерывного проведения мимо места (4) комплектовщика, а также мимо отдельных накопителей (13). 2. Комплектационное устройство по п.1, отличающееся тем, что заказные контейнеры (10) проводятся мимо накопителей (13). 3. Комплектационное устройство по п.1 или 2, отличающееся тем, что накопитель (13) выполнен в виде шахты с клапаном. 4. Комплектационное устройство по п.1 или 2, отличающееся тем, что накопитель (13) выполнен в виде наклонного желоба с функцией выдачи. 5. Комплектационное устройство по п.1 или 2, отличающееся тем, что накопитель (13) выполнен в виде транспортерного устройства. 6. Комплектационное устройство по п.2, отличающееся тем, что заказные контейнеры (10) подаются с помощью транспортировочного средства (9). 7. Комплектационное устройство по одному из пп.1-6, отличающееся тем, что для подачи изделий(12) на сортировочный стол (2) предусмотрен по меньшей мере один вбрасывающий ленточный транспортер (8). 8. Способ комплектации изделий в заказные контейнеры, в котором изделия (12) подают на сортировочный стол (2) от места (4) комплектовщика и накапливают в промежуточном накопителе (13) между сортировочным столом (2) и заказными контейнерами (10), отличающийся тем, что сортировочный стол(2) образует замкнутый контур и снабжен сортировочными лотками (3), которые непрерывно проводят мимо места (4) комплектовщика, а также мимо отдельных накопителей (13). 9. Способ по п.8, отличающийся тем, что заказные контейнеры (10) проводят мимо накопителей
