Панель освещения со светоизлучающими диодами

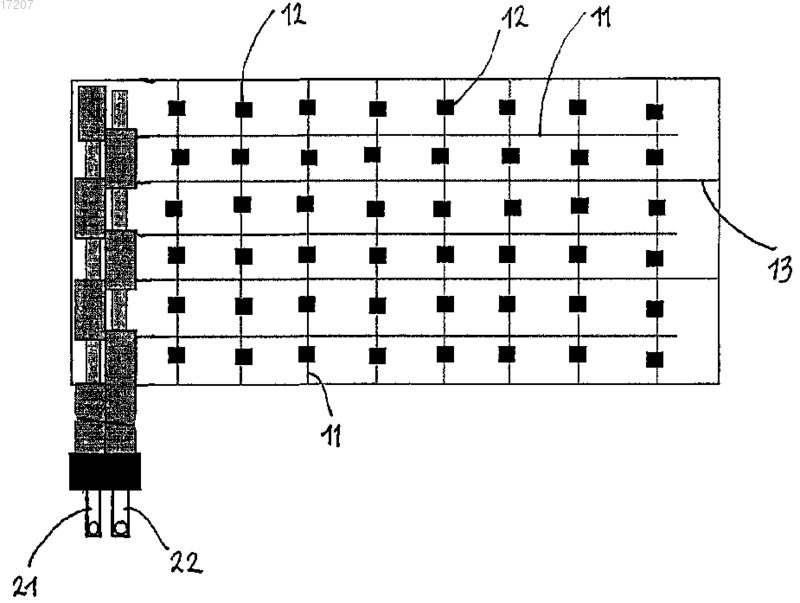

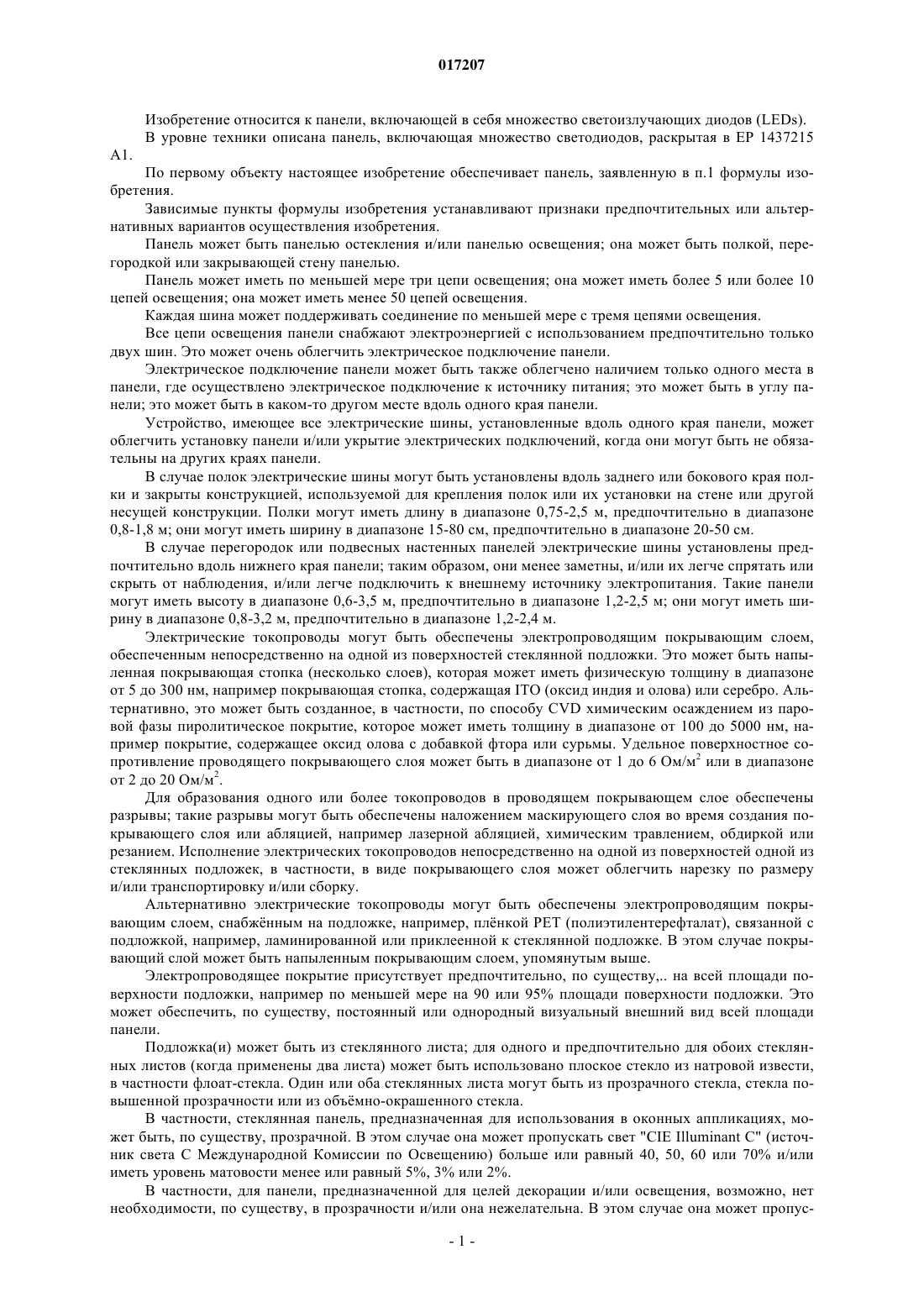

ПАНЕЛЬ ОСВЕЩЕНИЯ СО СВЕТОИЗЛУЧАЮЩИМИ ДИОДАМИ Предлагаемая панель содержит стеклянную подложку, электропроводящий покрывающий слой,множество LEDs, множество цепей освещения, обеспеченных токопроводами, образованными в электропроводящем покрывающем слое, и множеством LEDs, установленных последовательно, и разнесенные первую и вторую электрические шины, причм каждая шина проходит вдоль одного и того же края панели, при этом каждая шина выполнена с возможностью снабжения электроэнергией множества цепей освещения.(71)(73) Заявитель и патентовладелец: АГК ГЛАСС ЮРОП (BE) 017207 Изобретение относится к панели, включающей в себя множество светоизлучающих диодов (LEDs). В уровне техники описана панель, включающая множество светодиодов, раскрытая в ЕР 1437215 А 1. По первому объекту настоящее изобретение обеспечивает панель, заявленную в п.1 формулы изобретения. Зависимые пункты формулы изобретения устанавливают признаки предпочтительных или альтернативных вариантов осуществления изобретения. Панель может быть панелью остекления и/или панелью освещения; она может быть полкой, перегородкой или закрывающей стену панелью. Панель может иметь по меньшей мере три цепи освещения; она может иметь более 5 или более 10 цепей освещения; она может иметь менее 50 цепей освещения. Каждая шина может поддерживать соединение по меньшей мере с тремя цепями освещения. Все цепи освещения панели снабжают электроэнергией с использованием предпочтительно только двух шин. Это может очень облегчить электрическое подключение панели. Электрическое подключение панели может быть также облегчено наличием только одного места в панели, где осуществлено электрическое подключение к источнику питания; это может быть в углу панели; это может быть в каком-то другом месте вдоль одного края панели. Устройство, имеющее все электрические шины, установленные вдоль одного края панели, может облегчить установку панели и/или укрытие электрических подключений, когда они могут быть не обязательны на других краях панели. В случае полок электрические шины могут быть установлены вдоль заднего или бокового края полки и закрыты конструкцией, используемой для крепления полок или их установки на стене или другой несущей конструкции. Полки могут иметь длину в диапазоне 0,75-2,5 м, предпочтительно в диапазоне 0,8-1,8 м; они могут иметь ширину в диапазоне 15-80 см, предпочтительно в диапазоне 20-50 см. В случае перегородок или подвесных настенных панелей электрические шины установлены предпочтительно вдоль нижнего края панели; таким образом, они менее заметны, и/или их легче спрятать или скрыть от наблюдения, и/или легче подключить к внешнему источнику электропитания. Такие панели могут иметь высоту в диапазоне 0,6-3,5 м, предпочтительно в диапазоне 1,2-2,5 м; они могут иметь ширину в диапазоне 0,8-3,2 м, предпочтительно в диапазоне 1,2-2,4 м. Электрические токопроводы могут быть обеспечены электропроводящим покрывающим слоем,обеспеченным непосредственно на одной из поверхностей стеклянной подложки. Это может быть напыленная покрывающая стопка (несколько слоев), которая может иметь физическую толщину в диапазоне от 5 до 300 нм, например покрывающая стопка, содержащая ITO (оксид индия и олова) или серебро. Альтернативно, это может быть созданное, в частности, по способу CVD химическим осаждением из паровой фазы пиролитическое покрытие, которое может иметь толщину в диапазоне от 100 до 5000 нм, например покрытие, содержащее оксид олова с добавкой фтора или сурьмы. Удельное поверхностное сопротивление проводящего покрывающего слоя может быть в диапазоне от 1 до 6 Ом/м 2 или в диапазоне от 2 до 20 Ом/м 2. Для образования одного или более токопроводов в проводящем покрывающем слое обеспечены разрывы; такие разрывы могут быть обеспечены наложением маскирующего слоя во время создания покрывающего слоя или абляцией, например лазерной абляцией, химическим травлением, обдиркой или резанием. Исполнение электрических токопроводов непосредственно на одной из поверхностей одной из стеклянных подложек, в частности, в виде покрывающего слоя может облегчить нарезку по размеру и/или транспортировку и/или сборку. Альтернативно электрические токопроводы могут быть обеспечены электропроводящим покрывающим слоем, снабжнным на подложке, например, плнкой PET (полиэтилентерефталат), связанной с подложкой, например, ламинированной или приклеенной к стеклянной подложке. В этом случае покрывающий слой может быть напыленным покрывающим слоем, упомянутым выше. Электропроводящее покрытие присутствует предпочтительно, по существу, на всей площади поверхности подложки, например по меньшей мере на 90 или 95% площади поверхности подложки. Это может обеспечить, по существу, постоянный или однородный визуальный внешний вид всей площади панели. Подложка(и) может быть из стеклянного листа; для одного и предпочтительно для обоих стеклянных листов (когда применены два листа) может быть использовано плоское стекло из натровой извести,в частности флоат-стекла. Один или оба стеклянных листа могут быть из прозрачного стекла, стекла повышенной прозрачности или из объмно-окрашенного стекла. В частности, стеклянная панель, предназначенная для использования в оконных аппликациях, может быть, по существу, прозрачной. В этом случае она может пропускать свет "CIE Illuminant С" (источник света С Международной Комиссии по Освещению) больше или равный 40, 50, 60 или 70% и/или иметь уровень матовости менее или равный 5%, 3% или 2%. В частности, для панели, предназначенной для целей декорации и/или освещения, возможно, нет необходимости, по существу, в прозрачности и/или она нежелательна. В этом случае она может пропус-1 017207 кать свет "CIE Illuminant С" меньше или равный 20, 10 или 5% и/или иметь уровень матовости более или равный 30, 40 или 50%. Применение, по существу, прозрачного электропроводящего покрывающего слоя может быть предпочтительным, когда некоторые или все LEDs выполнены с возможностью обеспечения освещения, которое будет пересекать электрический токопровод. Первый и второй стеклянные листы могут быть ламинированы вместе с образованием ламинированного пакета с помощью пластикового прослойка, который содержит один или более листов PVB (поливинилбутираль) или полимера, например EVA (этиленвинилацетат). Пластиковый прослоек может быть, по существу, прозрачным; он может быть нейтральным или чистым по цвету или может быть объмно окрашенным. Предпочтительно большая часть или более предпочтительно полная площадь поверхности панели обеспечена LEDs, т.е., можно сказать, что образована сетка из разнесенных друг от друга LEDs, причм сетка покрывает более 50, 60, 70, 80 или 90% площади поверхности панели. Панель может включать в себя по меньшей мере 30, 50, 100 или 200 LEDs. Подложка(и), в частности в виде стеклянных листов, имеет толщину предпочтительно в диапазоне от 2,5 до 10 мм. Когда панель представлена стеклянной панелью, она может иметь механическое сопротивление по"European Standard EN 12600" (часто называемое испытанием на ударную вязкость с помощью маятникового копра) 3 В 3, предпочтительно 2 В 2 и более предпочтительно 1 В 1. Варианты осуществления, не ограничивающие изобретение, описаны со ссылкой на прилагаемые фигуры, на которых фиг. 1 представляет схематичный вид сверху панели в форме полки; фиг. 2 - более подробный схематичный вид сверху панели; фиг. 3 - схематичный вид сверху части электрической шины; фиг. 4 - схематичное сечение части электрической шины; фиг. 5 - схематичный вид сверху альтернативной формы электрической шины. Панель 10 содержит первый и второй плоские прозрачные листы флоат-стекла из натровой соды толщиной 3 мм, ламинированные вместе с помощью листа из PVB толщиной 0,76 мм. Внутренняя поверхность первого стеклянного листа снабжена изготовленной методом CVD покрывающей стопкой слоев, по существу, нейтрального цвета, содержащей грунтовку из SiO x Су и вышележащее покрытие изSnO2:F. Покрытие имеет сопротивление около 15 Ом/м 2. Разрывы 11 шириной около 70 м в покрывающей стопке, выполненные лазерной абляцией, образуют электрические токопроводы для LEDs 12, которые припаяны или закреплены электропроводящим связующим веществом с каждой стороны лазерных абляций 11. Каждый LED находится в непосредственном контакте с покрытием первого стеклянного листа. С целью разделения панели на секции 14 между противоположными краями панели пролегают дополнительные лазерные абляции 13, причм каждая секция содержит одну цепь освещения, обеспеченную своими LEDs и токопроводом, образованным в электропроводящем покрытии. В каждой отдельной цепи освещения LEDs соединены последовательно. В данном варианте осуществления изобретения LEDs выполнены с возможностью обеспечения освещения через второй стеклянный лист, т.е. без прохождения через или без препятствия со стороны проводящих путей, обеспеченных покрывающим слоем.LEDs установлены по постоянной сетке с интервалами 5 см, так что диодная сетка покрывает, по существу, полную поверхность стеклянной панели. Площадь поверхности каждого LED около 4 мм 2. Первая и вторая электрические шины 21, 22 проходят, по существу, вдоль всей длины одного края панели, ламинированной между двумя стеклянными листами. Для удобного подключения к электроснабжению электрические шины выступают из стеклянной панели. Если цепи освещения адаптированы для получения питания постоянным током, то одна шина будет подключена к положительной, а другая к отрицательной клемме источника питания. Каждая электрическая шина имеет металлический медный сердечник, который может быть толщиной порядка 100 м; сердечник может быть покрыт другим металлом, например оловом. Покрытие может быть толщиной 2-3 м. Через определнные интервалы по длине электрической шины вся поверхность металлического сердечника 31 покрыта полосками из пластика, например каптона. Пластиковые полоски шире металлического сердечника, так что они выходят за его боковые края, как показано на фиг. 4. Это создат буртик по толщине электрической шины между е центральным и краевым участками. Это может облегчить ламинирование электрической шины между листами панели, в частности, путем использования PVB для ламинирования стеклянных листов. Пластиковые полоски склеены друг с другом и с металлическим сердечником связующим веществом, которое может иметь толщину 15-30, предпочтительно около 25 м. Расположение пластиковых полосок 32 вдоль шины образует поочердно разнесенные проводящие участки 33 и непроводящие участки 34. Проводящие участки выполнены так, чтобы обеспечить электрическое соединение между шиной и электропроводящим покрывающим слоем панели. Непроводящие участки выполнены так, чтобы предотвратить электрическое соединение между шиной и электропроводящим покрывающим слоем панели. Первая и вторая шины установлены так, что их проводящие участки-2 017207 смещены по отношению друг к другу (то же самое верно для их непроводящих участков). Таким образом, в панели установлено множество U-образных цепей освещения, причм каждая цепь освещения проходит от соединяющего участка одной из шин до смещнного соединяющего участка другой шины. Размеры изолированных участков шин, их расположение и расположение лазерных абляций установлены так, чтобы избежать нежелательных коротких замыканий. Имея это в виду, положения непроводящих участков первой и второй шин могут перекрывать друг друга. В альтернативном варианте осуществления две шины объединены вместе с образованием единого узла. Это облегчает монтаж шины с панелью. Это может быть достигнуто соединением двух шин вместе бок о бок, например, покрывающей клейкой изоляционной лентой по стороне шин, которая не предусмотрена для электрического контакта с электропроводящим покрытием, или, как показано на фиг. 5,сборкой двух шин бок о бок на сплошной пластиковой полоске 51, которая больше по ширине общей ширины двух шин, и обеспечением изолированных участков 52 на другой стороне шины, причм изолированные участки 52 для первой шины разнесены или смещены относительно таких участков на второй шине. Для любого объекта изобретения может быть применена другая, отличная от стеклянной, подложка. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Панель освещения, содержащая стеклянную подложку; электропроводящий покрывающий слой; множество светоизлучающих диодов (LEDs), установленных последовательно, отличающаяся тем, что панель также содержит множество цепей освещения, обеспеченных токопроводами, образованными в электропроводящем покрывающем слое, и множеством LEDs, установленных последовательно; первую и вторую разнесенные электрические шины, причм каждая шина проходит вдоль одного и того же края панели, при этом каждая шина выполнена с возможностью снабжения электроэнергией множества цепей освещения. 2. Панель по п.1, в которой каждая цепь освещения следует, по существу, u-образным путм между первой и второй шинами. 3. Панель по п.1 или 2, в которой любые шины проходят, по существу, вдоль всей длины края панели. 4. Панель по любому из предшествующих пунктов, в которой каждая цепь освещения содержит по меньшей мере четыре LEDs, установленных последовательно. 5. Панель по любому из предшествующих пунктов, в которой любые шины содержат электропроводящий сердечник и электрический изолятор, предотвращающий контакт между электропроводящим сердечником и электропроводящим покрытием в выбранных положениях. 6. Панель по п.5, в которой электропроводящим сердечником является металлическая полоса. 7. Панель по п.6, в которой каждая шина содержит множество разнесенных изоляторов, установленных с интервалами вдоль е длины так, чтобы обеспечить чередующиеся поочердно соединяющие и несоединяющие участки. 8. Панель по п.7, в которой соединяющие участки первой шины смещены по положению вдоль края панели по отношению к соединяющим участкам второй шины. 9. Панель по любому из предшествующих пунктов, в которой электропроводящее покрытие нанесено непосредственно на поверхность стеклянной подложки. 10. Панель по любому из предшествующих пунктов, в которой стеклянная панель содержит вторую подложку, разнесенную с первой подложкой так, что LEDs расположены между двумя подложками. 11. Панель по п.10, в которой второй подложкой является стеклянный лист, отделнный от первой подложки газонаполненным пространством. 12. Панель по п.10, в которой второй подложкой является стеклянный лист и в которой две стеклянные подложки ламинированы вместе с помощью пластиковой прослойки, содержащей предпочтительно поливинилбутиралевый слой PVB. 13. Панель по любому одному из пп.7-12, в которой разнесенные изоляторы обеспечены пластиковыми полосками, которые перекрывают металлический сердечник. 14. Панель по любому одному из пп.7-13, в которой каждый изолятор изолирует обе стороны металлической полосы.
