Готовая панель перекрытия и несущая балка

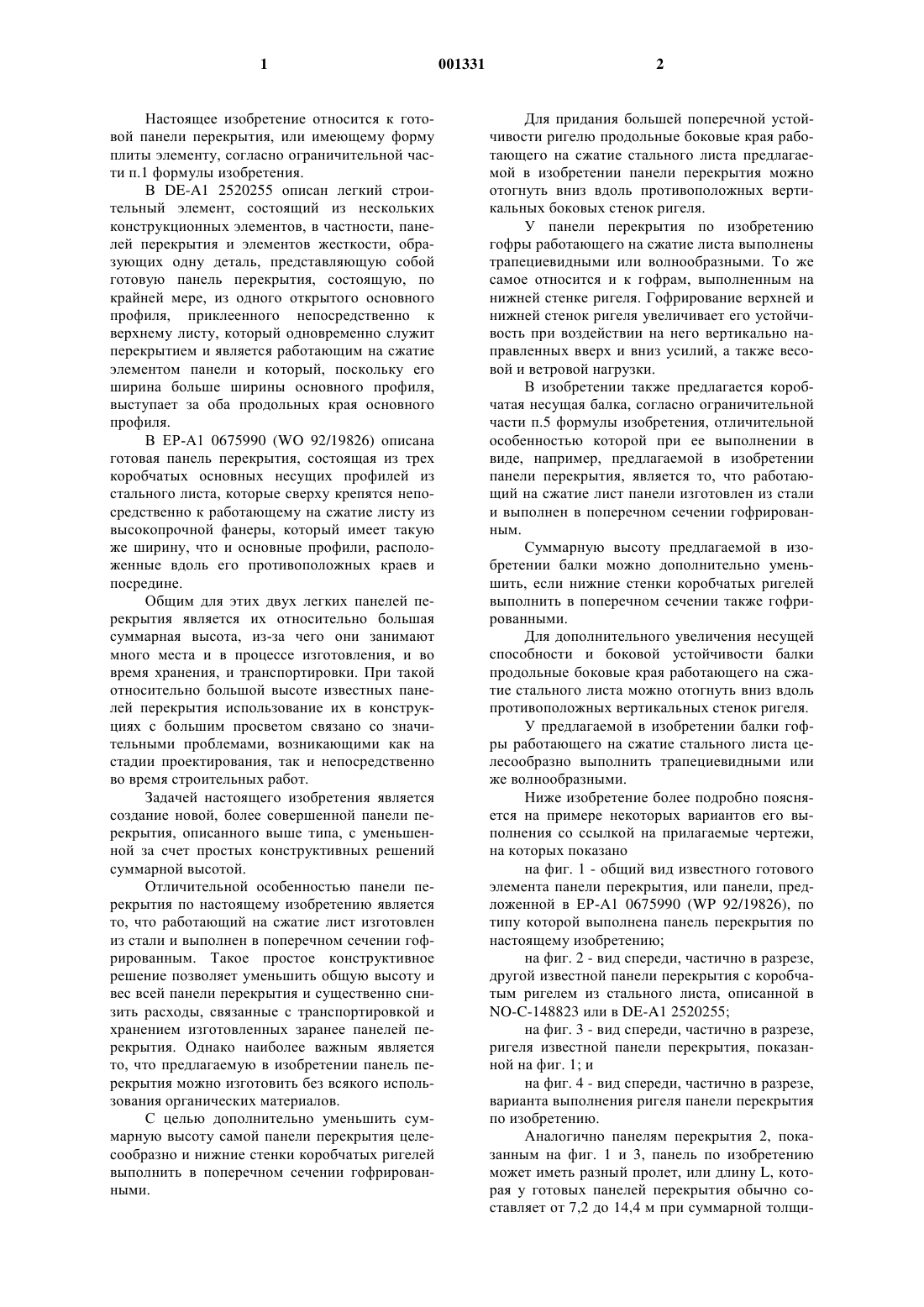

1 Настоящее изобретение относится к готовой панели перекрытия, или имеющему форму плиты элементу, согласно ограничительной части п.1 формулы изобретения. В DE-A1 2520255 описан легкий строительный элемент, состоящий из нескольких конструкционных элементов, в частности, панелей перекрытия и элементов жесткости, образующих одну деталь, представляющую собой готовую панель перекрытия, состоящую, по крайней мере, из одного открытого основного профиля, приклеенного непосредственно к верхнему листу, который одновременно служит перекрытием и является работающим на сжатие элементом панели и который, поскольку его ширина больше ширины основного профиля,выступает за оба продольных края основного профиля. В ЕР-А 1 0675990 (WO 92/19826) описана готовая панель перекрытия, состоящая из трех коробчатых основных несущих профилей из стального листа, которые сверху крепятся непосредственно к работающему на сжатие листу из высокопрочной фанеры, который имеет такую же ширину, что и основные профили, расположенные вдоль его противоположных краев и посредине. Общим для этих двух легких панелей перекрытия является их относительно большая суммарная высота, из-за чего они занимают много места и в процессе изготовления, и во время хранения, и транспортировки. При такой относительно большой высоте известных панелей перекрытия использование их в конструкциях с большим просветом связано со значительными проблемами, возникающими как на стадии проектирования, так и непосредственно во время строительных работ. Задачей настоящего изобретения является создание новой, более совершенной панели перекрытия, описанного выше типа, с уменьшенной за счет простых конструктивных решений суммарной высотой. Отличительной особенностью панели перекрытия по настоящему изобретению является то, что работающий на сжатие лист изготовлен из стали и выполнен в поперечном сечении гофрированным. Такое простое конструктивное решение позволяет уменьшить общую высоту и вес всей панели перекрытия и существенно снизить расходы, связанные с транспортировкой и хранением изготовленных заранее панелей перекрытия. Однако наиболее важным является то, что предлагаемую в изобретении панель перекрытия можно изготовить без всякого использования органических материалов. С целью дополнительно уменьшить суммарную высоту самой панели перекрытия целесообразно и нижние стенки коробчатых ригелей выполнить в поперечном сечении гофрированными. 2 Для придания большей поперечной устойчивости ригелю продольные боковые края работающего на сжатие стального листа предлагаемой в изобретении панели перекрытия можно отогнуть вниз вдоль противоположных вертикальных боковых стенок ригеля. У панели перекрытия по изобретению гофры работающего на сжатие листа выполнены трапециевидными или волнообразными. То же самое относится и к гофрам, выполненным на нижней стенке ригеля. Гофрирование верхней и нижней стенок ригеля увеличивает его устойчивость при воздействии на него вертикально направленных вверх и вниз усилий, а также весовой и ветровой нагрузки. В изобретении также предлагается коробчатая несущая балка, согласно ограничительной части п.5 формулы изобретения, отличительной особенностью которой при ее выполнении в виде, например, предлагаемой в изобретении панели перекрытия, является то, что работающий на сжатие лист панели изготовлен из стали и выполнен в поперечном сечении гофрированным. Суммарную высоту предлагаемой в изобретении балки можно дополнительно уменьшить, если нижние стенки коробчатых ригелей выполнить в поперечном сечении также гофрированными. Для дополнительного увеличения несущей способности и боковой устойчивости балки продольные боковые края работающего на сжатие стального листа можно отогнуть вниз вдоль противоположных вертикальных стенок ригеля. У предлагаемой в изобретении балки гофры работающего на сжатие стального листа целесообразно выполнить трапециевидными или же волнообразными. Ниже изобретение более подробно поясняется на примере некоторых вариантов его выполнения со ссылкой на прилагаемые чертежи,на которых показано на фиг. 1 - общий вид известного готового элемента панели перекрытия, или панели, предложенной в ЕР-А 1 0675990 (WP 92/19826), по типу которой выполнена панель перекрытия по настоящему изобретению; на фиг. 2 - вид спереди, частично в разрезе,другой известной панели перекрытия с коробчатым ригелем из стального листа, описанной вNO-C-148823 или в DE-A1 2520255; на фиг. 3 - вид спереди, частично в разрезе,ригеля известной панели перекрытия, показанной на фиг. 1; и на фиг. 4 - вид спереди, частично в разрезе,варианта выполнения ригеля панели перекрытия по изобретению. Аналогично панелям перекрытия 2, показанным на фиг. 1 и 3, панель по изобретению может иметь разный пролет, или длину L, которая у готовых панелей перекрытия обычно составляет от 7,2 до 14,4 м при суммарной толщи 3 не соответственно от 0,15 до 0,35 м, что значительно меньше, чем толщина или суммарная высота известной панели перекрытия, показанной на фиг. 2, у которой пролет составляет около 13,2 м, а толщина - 0,375 м. В настоящее время все возможности уменьшения суммарной высоты таких легких панелей перекрытия связывают с уменьшением высоты коробчатого ригеля 5, изготовленного из листовой стали с гальваническим покрытием. У ригеля, показанного на фиг. 2, верхние полки соединяются с верхним листовым перекрытием из фанеры через продольные рейки; в отличие от этого у панели перекрытия, показанной на фиг. 1 и 3, коробчатый ригель 5 непосредственно крепится к работающему на сжатие верхнему листу из высокопрочной фанеры, ширина которого равна ширине ригеля. В предлагаемой в изобретении панели 4 перекрытия, показанной на фиг. 4, работающий на сжатие лист высокопрочной фанеры заменен гофрированным верхним листом 6, который в показанном на чертеже варианте имеет трапециевидные гофры, однако, в принципе, гофры могут иметь и другую форму, в частности, волнообразную. Отогнутые вниз противоположные боковые края 8 верхнего листа 6 панели перекрытия существенно повышают ее изгибную прочность и образуют поперечные упоры для коробчатого ригеля 5 панели перекрытия. Панель перекрытия по изобретению может не иметь показанных на чертеже боковых краев 8, а вместо этого во внешних боковых полках выполненного с трапециевидными гофрами стального листа можно предусмотреть имеющие соответствующую ширину вырезы, соединив эти полки с отогнутыми внутрь боковыми полками коробчатого ригеля с помощью, например, саморезов, проходящих сверху через верхний лист 10. Наличие у гофрированного стального листа показанных на чертеже отогнутых вниз боковых краев 8 исключает необходимость иметь такие отогнутые края на основном профиле ригеля. В п.2 формулы изобретения предлагается панель 4 перекрытия, у которой нижняя стенка ригеля 5 выполнена гофрированной, что позволяет дополнительно уменьшить толщину всей панели. Суммарная толщина предлагаемой в изобретении панели 4 перекрытия при пролете около 14 м и обычной ширине ригеля 5 может быть уменьшена до 0,2 м. При обычной ширине ригеля и общей высоте панели, равной 0,3 м, предлагаемая в изобретении конструкция позволяет увеличить пролет панели до приблизительно 20 м. Однако наиболее важным является то, что предлагаемую в изобретении панель 4 перекрытия можно изготовить без всякого использования органических материалов, т.е. без материа 001331 4 лов, разрушающихся из-за гниения под действием влаги. В известных панелях перекрытия, показанных в качестве примера на фиг. 1, 2 и 3,верхний лист, изготовленный обычно из фанеры, является работающим на сжатие или несущим конструкционным элементом панели. То же самое относится и к листу из высокопрочной фанеры в панели перекрытия 2, показанной на фиг. 1 и 3, который также является несущим конструкционным элементом панели. Однако в тех случаях, когда верхний лист 10 не используется в качестве несущего конструкционного элемента панели перекрытия, таким несущим элементом может служить коробчатый ригель 5 по настоящему изобретению. Иначе говоря, ригель 5 можно использовать в качестве отдельной легкой несущей балки. Показанная на фиг. 4 панель перекрытия 4 может иметь несколько ригелей 5 (с расположением, показанным, например, на фиг. 1), а в качестве ее верхних образующих перекрытие листов 7 можно использовать твердые теплоизоляционные листы, покрытые рулонным кровельным материалом или кровельной фольгой. Такую предлагаемую в изобретении панель перекрытия можно снизу закрыть, например, перфорированными стальными листами, прикрепив их непосредственно к ригелям 5 и используя в качестве дополнительных несущих элементов кровли. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Готовая панель (4) перекрытия, содержащая несколько продольных коробчатых ригелей (5) из стального листа, которые сверху крепятся к работающему на сжатие листу, ширина которого по существу равна ширине ригеля, и расположены в центре и на краях этого листа,отличающаяся тем, что работающий на сжатие лист представляет собой стальной лист (6), который в поперечном сечении выполнен гофрированным. 2. Панель перекрытия по п.1, отличающаяся тем, что нижние стенки коробчатых ригелей(5) выполнены в поперечном сечении гофрированными. 3. Панель перекрытия по п.1, отличающаяся тем, что продольные боковые края (8) работающего на сжатие стального листа отогнуты вниз вдоль противоположных вертикальных боковых стенок ригеля (5). 4. Панель перекрытия по п.1, отличающаяся тем, что гофры работающего на сжатие листа имеют трапециевидную форму. 5. Несущая балка (5), выполненная, например, в виде готовой панели (4) перекрытия по п.1 и состоящая из коробчатого основного профиля из стального листа и верхнего работающего на сжатие листа, отличающаяся тем,что работающий на сжатие лист представляет собой стальной лист (6), который в поперечном сечении выполнен гофрированным. 6. Несущая балка (5) по п.5, отличающаяся тем, что нижние боковые стенки коробчатых ригелей (5), которые также изготовлены из стального листа, выполнены в поперечном сечении гофрированными. 7. Несущая балка (5) по п.5, отличающаяся тем, что продольные боковые края (8) работающего на сжатие стального листа отогнуты вниз вдоль противоположных вертикальных боковых стенок ригеля (5). 8. Несущая балка (5) по п.5, отличающаяся тем, что гофры работающего на сжатие листа имеют трапециевидную форму.
