Устройство корректировки освещения

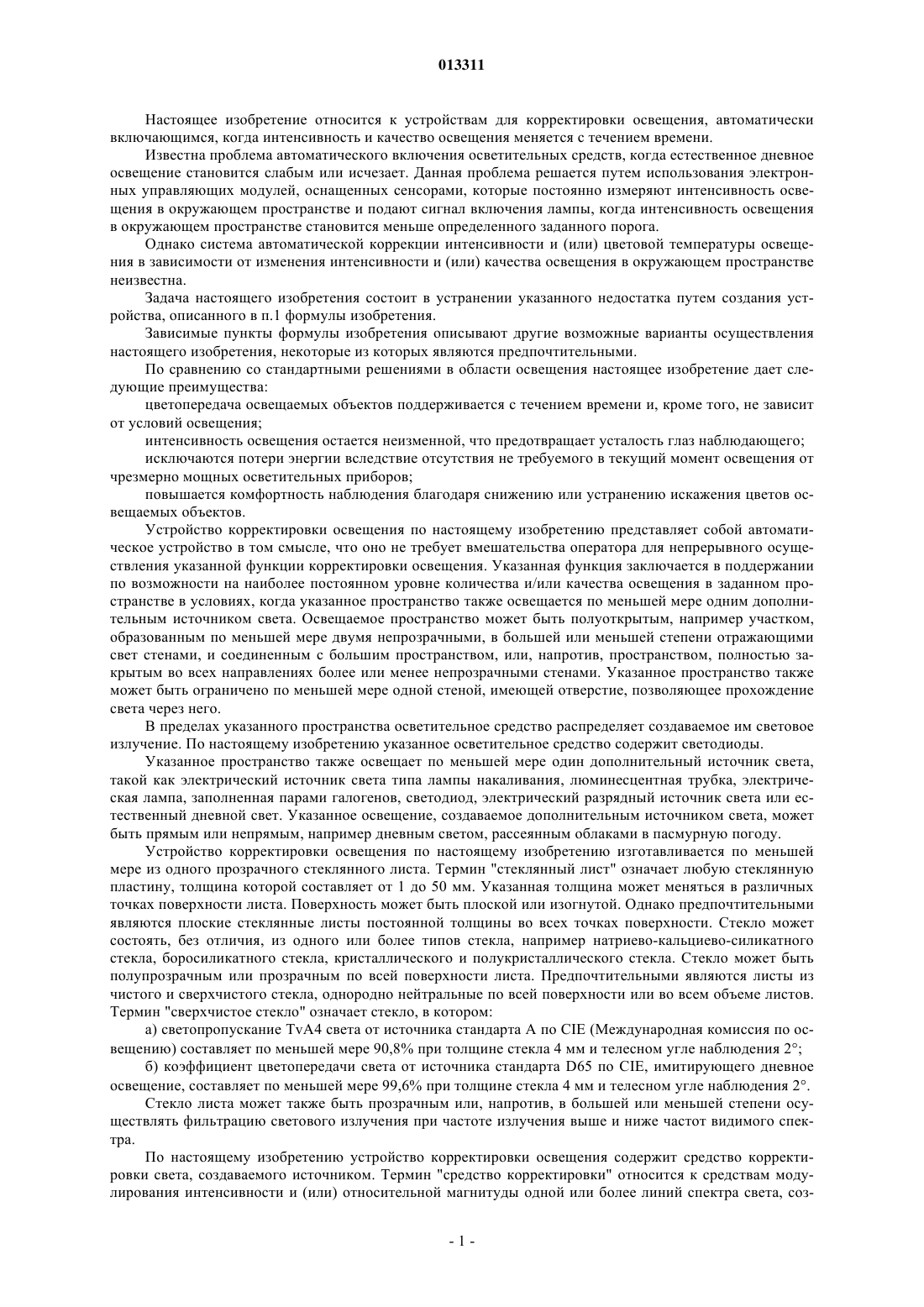

013311 Настоящее изобретение относится к устройствам для корректировки освещения, автоматически включающимся, когда интенсивность и качество освещения меняется с течением времени. Известна проблема автоматического включения осветительных средств, когда естественное дневное освещение становится слабым или исчезает. Данная проблема решается путем использования электронных управляющих модулей, оснащенных сенсорами, которые постоянно измеряют интенсивность освещения в окружающем пространстве и подают сигнал включения лампы, когда интенсивность освещения в окружающем пространстве становится меньше определенного заданного порога. Однако система автоматической коррекции интенсивности и (или) цветовой температуры освещения в зависимости от изменения интенсивности и (или) качества освещения в окружающем пространстве неизвестна. Задача настоящего изобретения состоит в устранении указанного недостатка путем создания устройства, описанного в п.1 формулы изобретения. Зависимые пункты формулы изобретения описывают другие возможные варианты осуществления настоящего изобретения, некоторые из которых являются предпочтительными. По сравнению со стандартными решениями в области освещения настоящее изобретение дает следующие преимущества: цветопередача освещаемых объектов поддерживается с течением времени и, кроме того, не зависит от условий освещения; интенсивность освещения остается неизменной, что предотвращает усталость глаз наблюдающего; исключаются потери энергии вследствие отсутствия не требуемого в текущий момент освещения от чрезмерно мощных осветительных приборов; повышается комфортность наблюдения благодаря снижению или устранению искажения цветов освещаемых объектов. Устройство корректировки освещения по настоящему изобретению представляет собой автоматическое устройство в том смысле, что оно не требует вмешательства оператора для непрерывного осуществления указанной функции корректировки освещения. Указанная функция заключается в поддержании по возможности на наиболее постоянном уровне количества и/или качества освещения в заданном пространстве в условиях, когда указанное пространство также освещается по меньшей мере одним дополнительным источником света. Освещаемое пространство может быть полуоткрытым, например участком,образованным по меньшей мере двумя непрозрачными, в большей или меньшей степени отражающими свет стенами, и соединенным с большим пространством, или, напротив, пространством, полностью закрытым во всех направлениях более или менее непрозрачными стенами. Указанное пространство также может быть ограничено по меньшей мере одной стеной, имеющей отверстие, позволяющее прохождение света через него. В пределах указанного пространства осветительное средство распределяет создаваемое им световое излучение. По настоящему изобретению указанное осветительное средство содержит светодиоды. Указанное пространство также освещает по меньшей мере один дополнительный источник света,такой как электрический источник света типа лампы накаливания, люминесцентная трубка, электрическая лампа, заполненная парами галогенов, светодиод, электрический разрядный источник света или естественный дневной свет. Указанное освещение, создаваемое дополнительным источником света, может быть прямым или непрямым, например дневным светом, рассеянным облаками в пасмурную погоду. Устройство корректировки освещения по настоящему изобретению изготавливается по меньшей мере из одного прозрачного стеклянного листа. Термин "стеклянный лист" означает любую стеклянную пластину, толщина которой составляет от 1 до 50 мм. Указанная толщина может меняться в различных точках поверхности листа. Поверхность может быть плоской или изогнутой. Однако предпочтительными являются плоские стеклянные листы постоянной толщины во всех точках поверхности. Стекло может состоять, без отличия, из одного или более типов стекла, например натриево-кальциево-силикатного стекла, боросиликатного стекла, кристаллического и полукристаллического стекла. Стекло может быть полупрозрачным или прозрачным по всей поверхности листа. Предпочтительными являются листы из чистого и сверхчистого стекла, однородно нейтральные по всей поверхности или во всем объеме листов. Термин "сверхчистое стекло" означает стекло, в котором: а) светопропускание TvA4 света от источника стандарта А по CIE (Международная комиссия по освещению) составляет по меньшей мере 90,8% при толщине стекла 4 мм и телесном угле наблюдения 2; б) коэффициент цветопередачи света от источника стандарта D65 по CIE, имитирующего дневное освещение, составляет по меньшей мере 99,6% при толщине стекла 4 мм и телесном угле наблюдения 2. Стекло листа может также быть прозрачным или, напротив, в большей или меньшей степени осуществлять фильтрацию светового излучения при частоте излучения выше и ниже частот видимого спектра. По настоящему изобретению устройство корректировки освещения содержит средство корректировки света, создаваемого источником. Термин "средство корректировки" относится к средствам модулирования интенсивности и (или) относительной магнитуды одной или более линий спектра света, соз-1 013311 даваемого источником. Указанными средствами корректировки, кроме того, управляют в зависимости от количества и/или качества света, освещающего пространство. Здесь подразумевается, что именно количество и/или качество света, имеющегося в пространстве, непосредственно определяют работу устройства корректировки освещения. В соответствии с одним конкретным вариантом осуществления изобретения устройство содержит по меньшей мере две группы светодиодов, каждая из которых испускает световое излучение с различными преобладающими длинами волн . Термин "преобладающая длина волны" имеет значение, определенное в системе (х, у, z) для трехцветного представления света в соответствии с CIE с целью описания природы цвета светового излучения, испускаемого объектом. Предпочтительно устройство содержит три группы светодиодов, каждая из которых испускает световое излучение с различными преобладающими длинами волн . Еще более предпочтительно указанные три группы светодиодов испускают красный цвет, зеленый свет и синий свет. Термин "красный свет" здесь означает свет с преобладающей длиной волны, находящейся в диапазоне длин волн от 596 до 770 нм. Аналогично, "зеленый свет" означает свет с преобладающей длиной волны, находящейся в диапазоне длин волн от 489 до 571 нм, а "синий свет" означает свет с преобладающей длиной волны, находящейся в диапазоне длин волн от 430 до 488 нм. По настоящему изобретению устройство корректировки освещения содержит систему измерения интенсивности и/или цветовой температуры света, освещающего пространство. Термин "цветовая температура" света означает температуру черного тела, испускающего свет того же спектра, что и анализируемый. Предпочтительно указанная измерительная система выполнена из электронных компонентов, например компонентов, аналогичных применяемым в современных цифровых камерах. Как вариант, указанная измерительная система может вместо цветовой температуры измерять интенсивность трех характеристических цветов (красного, зеленого и синего), имеющих длины волн в пределах вышеописанных диапазонов. В соответствии с другим конкретным вариантом выполнения устройства по настоящему изобретению, которое совместимо с предыдущими вариантами осуществления и является предпочтительным,указанная измерительная система включена в блок управления, который непрерывно оценивает разницу в интенсивности и/или цветовой температуре света, освещающего пространство, и сравнивает указанные параметры с заданной контрольной точкой. Предпочтительно обеспечить регулирующую систему с обратной связью путем установки в блоке управления регулятора, который генерирует электрические управляющие сигналы в зависимости от измеренной разницы интенсивности и/или цветовой температуре и посылать указанные управляющие сигналы на устройство питания светодиодов осветительного прибора с целью минимизации этой разницы. Еще более предпочтительно указанный блок представляет собой электронный регулирующий модуль. По настоящему изобретению более предпочтительно, чтобы указанный осветительный прибор содержал разные группы светодиодов и блок управления. Один наиболее предпочтительный вариант осуществления настоящего изобретения, совместимый с предыдущими вариантами осуществления, состоит в том, что светодиоды и/или электронный модуль управления встроены по меньшей мере в один прозрачный пластиковый лист, расположенный по меньшей мере между двумя стеклянными листами. Также особенно предпочтительно, если указанные стеклянные листы изготовлены из прозрачного чистого стекла или прозрачного сверхчистого стекла. В одном конкретном варианте осуществления настоящего изобретения осветительный прибор устройства по настоящему изобретению представляет собой осветительную панель, устанавливаемую в верхней части освещаемогопространства. В другом конкретном варианте осуществления настоящего изобретения осветительный прибор представляет собой прозрачную для дневного света панель остекления люка автомобиля, теплицы или веранды. Другой конкретный вариант осуществления настоящего изобретения содержит осветительный прибор, представляющий собой осветительное зеркало. В последнем варианте осуществления светодиоды могут быть расположены по периметру отражающей поверхности. Как вариант, указанные светодиоды также могут быть расположены на задней части зеркала позади полуотражающего слоя. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство автоматической корректировки освещения пространства, освещаемого осветительным прибором и по меньшей мере одним другим источником света, причем осветительный прибор содержит по меньшей мере один лист прозрачного стекла и светодиоды, отличающееся тем, что осветительный прибор также содержит средство корректировки света, испускаемого осветительным прибором в зависимости от качества и/или количества света, освещающего пространство, и цвета света, освещающего пространство. 2. Устройство по п.1, отличающееся тем, что по меньшей мере один из других источников света представляет собой дневной свет. 3. Устройство по п.1 или 2, отличающееся тем, что интенсивностью света, испускаемого освети-2 013311 тельным прибором, управляют в зависимости от интенсивности света, освещающего пространство. 4. Устройство по п.1 или 2, отличающееся тем, что цветом света, испускаемого осветительным прибором, управляют в зависимости от цвета света, освещающего пространство. 5. Устройство по п.4, отличающееся тем, что указанные средства корректировки содержат по меньшей мере две группы светодиодов, испускающих свет с различными преобладающими длинами волн. 6. Устройство по любому одному из предшествующих пунктов, отличающееся тем, что указанные средства корректировки содержат систему измерения интенсивности и/или цветовой температуры света,освещающего пространство. 7. Устройство по п.6, отличающееся тем, что система измерения включена в блок управления, который непрерывно оценивает разницу в интенсивности и/или цветовой температуре света, освещающего пространство, сравнивает с заданной контрольной точкой и генерирует электрический сигнал для управления по меньшей мере двумя группами светодиодов с целью минимизации данной разницы. 8. Устройство по п.7, отличающееся тем, что указанный блок управления представляет собой электронный модуль. 9. Устройство по п.8, отличающееся тем, что указанный осветительный прибор содержит разные группы светодиодов и электронный модуль управления. 10. Устройство по п.9, отличающееся тем, что светодиоды и/или электронный модуль помещены по меньшей мере в один прозрачный пластиковый лист, расположенный по меньшей мере между двумя стеклянными листами. 11. Устройство по одному из предшествующих пунктов, отличающееся тем, что указанный осветительный прибор представляет собой осветительную панель, устанавливаемую в верхней части освещаемого пространства. 12. Устройство по одному из пп.1-10, отличающееся тем, что указанный осветительный прибор представляет собой прозрачную для дневного света панель остекления люка автомобиля, теплицы или веранды. 13. Устройство по одному из пп.1-10, отличающееся тем, что указанный осветительный прибор представляет собой осветительное зеркало.
