Цепочка, гирлянда и световое оборудование с электролюминесцентными диодами и держатель для электролюминесцентного диода

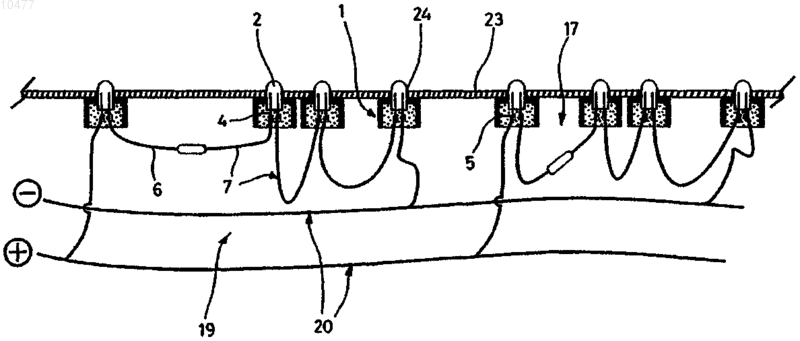

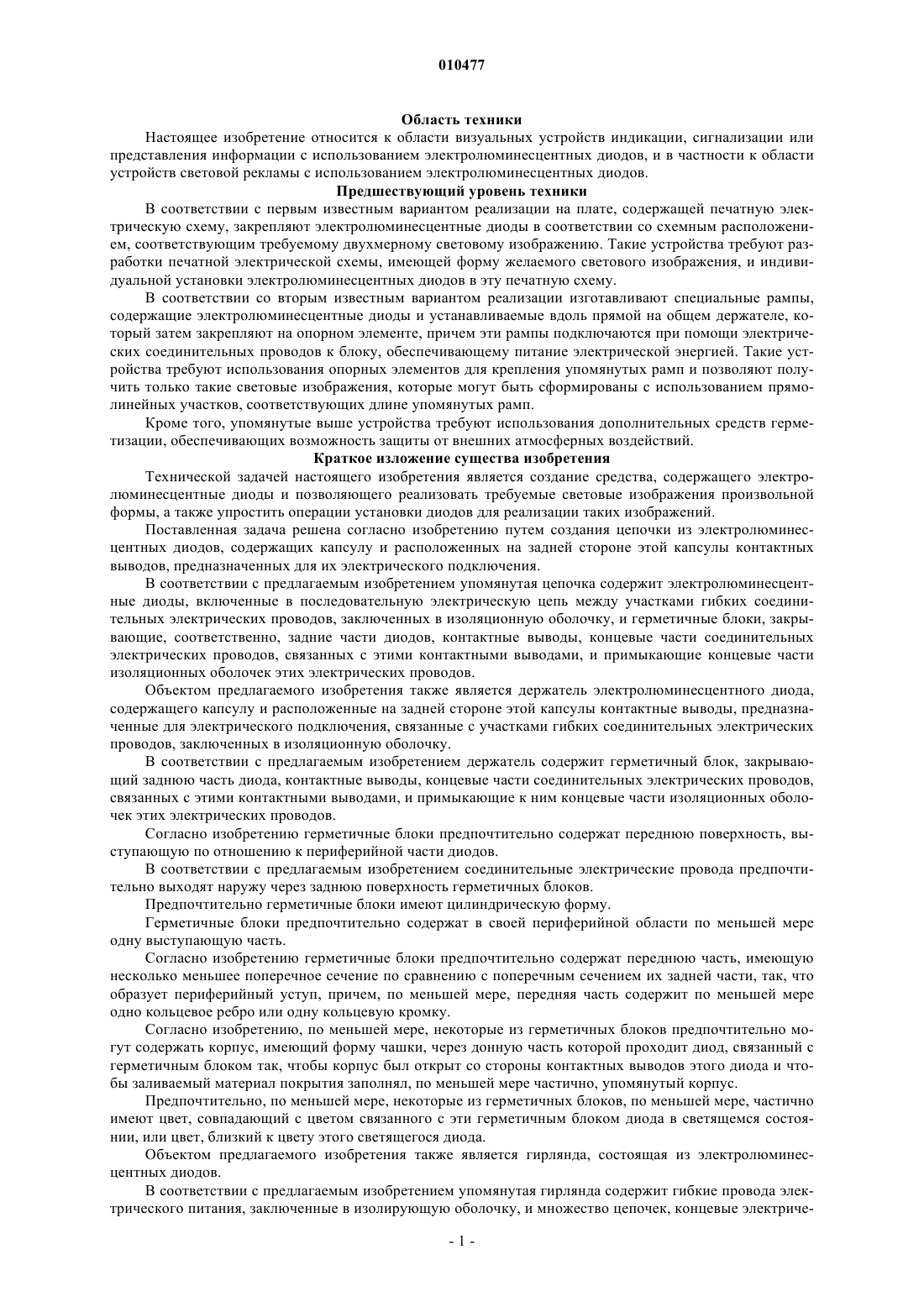

010477 Область техники Настоящее изобретение относится к области визуальных устройств индикации, сигнализации или представления информации с использованием электролюминесцентных диодов, и в частности к области устройств световой рекламы с использованием электролюминесцентных диодов. Предшествующий уровень техники В соответствии с первым известным вариантом реализации на плате, содержащей печатную электрическую схему, закрепляют электролюминесцентные диоды в соответствии со схемным расположением, соответствующим требуемому двухмерному световому изображению. Такие устройства требуют разработки печатной электрической схемы, имеющей форму желаемого светового изображения, и индивидуальной установки электролюминесцентных диодов в эту печатную схему. В соответствии со вторым известным вариантом реализации изготавливают специальные рампы,содержащие электролюминесцентные диоды и устанавливаемые вдоль прямой на общем держателе, который затем закрепляют на опорном элементе, причем эти рампы подключаются при помощи электрических соединительных проводов к блоку, обеспечивающему питание электрической энергией. Такие устройства требуют использования опорных элементов для крепления упомянутых рамп и позволяют получить только такие световые изображения, которые могут быть сформированы с использованием прямолинейных участков, соответствующих длине упомянутых рамп. Кроме того, упомянутые выше устройства требуют использования дополнительных средств герметизации, обеспечивающих возможность защиты от внешних атмосферных воздействий. Краткое изложение существа изобретения Технической задачей настоящего изобретения является создание средства, содержащего электролюминесцентные диоды и позволяющего реализовать требуемые световые изображения произвольной формы, а также упростить операции установки диодов для реализации таких изображений. Поставленная задача решена согласно изобретению путем создания цепочки из электролюминесцентных диодов, содержащих капсулу и расположенных на задней стороне этой капсулы контактных выводов, предназначенных для их электрического подключения. В соответствии с предлагаемым изобретением упомянутая цепочка содержит электролюминесцентные диоды, включенные в последовательную электрическую цепь между участками гибких соединительных электрических проводов, заключенных в изоляционную оболочку, и герметичные блоки, закрывающие, соответственно, задние части диодов, контактные выводы, концевые части соединительных электрических проводов, связанных с этими контактными выводами, и примыкающие концевые части изоляционных оболочек этих электрических проводов. Объектом предлагаемого изобретения также является держатель электролюминесцентного диода,содержащего капсулу и расположенные на задней стороне этой капсулы контактные выводы, предназначенные для электрического подключения, связанные с участками гибких соединительных электрических проводов, заключенных в изоляционную оболочку. В соответствии с предлагаемым изобретением держатель содержит герметичный блок, закрывающий заднюю часть диода, контактные выводы, концевые части соединительных электрических проводов,связанных с этими контактными выводами, и примыкающие к ним концевые части изоляционных оболочек этих электрических проводов. Согласно изобретению герметичные блоки предпочтительно содержат переднюю поверхность, выступающую по отношению к периферийной части диодов. В соответствии с предлагаемым изобретением соединительные электрические провода предпочтительно выходят наружу через заднюю поверхность герметичных блоков. Предпочтительно герметичные блоки имеют цилиндрическую форму. Герметичные блоки предпочтительно содержат в своей периферийной области по меньшей мере одну выступающую часть. Согласно изобретению герметичные блоки предпочтительно содержат переднюю часть, имеющую несколько меньшее поперечное сечение по сравнению с поперечным сечением их задней части, так, что образует периферийный уступ, причем, по меньшей мере, передняя часть содержит по меньшей мере одно кольцевое ребро или одну кольцевую кромку. Согласно изобретению, по меньшей мере, некоторые из герметичных блоков предпочтительно могут содержать корпус, имеющий форму чашки, через донную часть которой проходит диод, связанный с герметичным блоком так, чтобы корпус был открыт со стороны контактных выводов этого диода и чтобы заливаемый материал покрытия заполнял, по меньшей мере частично, упомянутый корпус. Предпочтительно, по меньшей мере, некоторые из герметичных блоков, по меньшей мере, частично имеют цвет, совпадающий с цветом связанного с эти герметичным блоком диода в светящемся состоянии, или цвет, близкий к цвету этого светящегося диода. Объектом предлагаемого изобретения также является гирлянда, состоящая из электролюминесцентных диодов. В соответствии с предлагаемым изобретением упомянутая гирлянда содержит гибкие провода электрического питания, заключенные в изолирующую оболочку, и множество цепочек, концевые электриче-1 010477 ские провода которых подключены, соответственно, к проводам электрического питания. Предпочтительно гирлянда содержит герметичные средства, закрывающие, соответственно, точки соединения между концевыми электрическими проводами цепочек и проводами электрического питания и закрывающие концевые примыкающие части изолирующих оболочек. Согласно изобретению цепочка или гирлянда могут содержать по меньшей мере один электрический или электронный компонент, встроенный или залитый в, по меньшей мере, некоторые из герметичных средств. Объектом предлагаемого изобретения также является световое устройство, в котором используются электролюминесцентные диоды. Согласно изобретению световое устройство содержит по меньшей мере одну панель, содержащую множество сквозных отверстий, по меньшей мере одну цепочку электролюминесцентных диодов описанного выше типа и/или по меньшей мере одну гирлянду описанного выше типа, причем диоды вставлены, соответственно, по меньшей мере, в некоторые из отверстий панели с одной стороны и удерживаются в этих отверстиях. Предпочтительно диоды вставлены в отверстия панели до того положения, в котором герметичные блоки упираются в панель. В одном из вариантов реализации изобретения отверстия в панели имеют такие размеры, чтобы диоды вставлялись в эти отверстия и удерживались в них с некоторым натягом. Герметичные блоки содержат уступ, упирающийся в панель. Согласно изобретению герметичные блоки содержат по меньшей мере одно кольцевое ребро или кольцевую кромку, предназначенную для заклинивания в отверстии. В соответствии с другим вариантом реализации предлагаемого изобретения герметичные блоки размещены в отверстиях панели, причем отверстия имеют такие размеры, чтобы герметичные блоки вставлялись и удерживались в этих отверстиях с некоторым натягом. Согласно изобретению диоды и/или герметичные блоки могут быть приклеены к панели. Краткое описание чертежей Предлагаемое изобретение в дальнейшем поясняется описанием не являющихся ограничительными предпочтительных вариантов воплощения изобретения со ссылками на сопровождающие чертежи, на которых фиг. 1 изображает вид в осевом разрезе держателя электролюминесцентного диода согласно изобретению; фиг. 2 - вид цепочки электролюминесцентных диодов согласно изобретению; фиг. 3 - вид гирлянды электролюминесцентных диодов согласно изобретению; фиг. 4 - вид в разрезе детали, показанной на фиг. 3, согласно изобретению; фиг. 5 - вид в разрезе светового устройства с использованием электролюминесцентных диодов согласно изобретению; фиг. 6 - вид сверху изображения с использованием электролюминесцентных диодов согласно изобретению; фиг. 7 - вид в разрезе другого варианта реализации держателя электролюминесцентного диода согласно изобретению. Описание предпочтительных вариантов воплощения изобретения Держатель 1 (фиг. 1) электролюминесцентного диода 2 содержит цилиндрическую капсулу и располагающиеся на задней части этой капсулы 3 контактные выводы 4, предназначенные для электрического соединения, к которым присоединяются с помощью пайки освобожденные от изолирующей оболочки концы 5 соединительных электрических проводов, заключенных в изолирующую оболочку 6, гибких электрических кабелей 7. Держатель 1 содержит корпус 8, выполненный в форме чашки, и представляет собой, по существу,цилиндрическую стенку 9 и донную часть 10, причем корпус 8 может быть изготовлен, например, из жесткого пластического материала. Донная часть 10 корпуса 8 содержит центральное сквозное отверстие 11, в которое вставляется в осевом направлении и предпочтительно без зазора капсула 3 диода 2 таким образом, чтобы корпус был открыт со стороны расположения контактных выводов 4 и 5. Корпус 8, по существу, целиком заполнен заливным материалом защитного покрытия 12, в котором залиты задняя часть капсулы 3, контактные выводы 4, освобожденные от изолирующей оболочки концевые части соединительных электрических проводов 5, связанные с этими контактными выводами, и примыкающие концевые части изолирующей оболочки 6. Таким образом, держатель 1 образует герметичный блок. В соответствии с одним из вариантов способ изготовления содержит следующие операции. Присоединяют при помощи пайки освобожденные от изолирующей оболочки концы соединительных электрических проводов 5 к контактным выводам 4 диода 2. Надевают корпус 8 его отверстием 11 на капсулу 3 диода 2 таким образом, чтобы задняя часть диода 2 немного выступала во внутреннюю полость корпуса 8.-2 010477 Поскольку корпус 8 размещается так, что обращен своей открытой частью в направлении вверх, в этот корпус 8 заливают материал защитного покрытия 12. Материал покрытия может представлять собой смолу, затвердевающую при нормальной температуре окружающей среды или под действием повышенной температуры. Предпочтительно материал 12 выбирают так, чтобы он обеспечил хорошее сцепление с корпусом 8, с капсулой 3 диода 2 и с изолирующими оболочками 6 электрических проводов 7, чтобы обеспечить полную герметизацию. Перечисленные выше операции, естественно, могут быть осуществлены при помощи оборудования,предназначенного для удержания и/или для позиционирования соответствующих элементов. Предпочтительно корпус 8 и/или материал покрытия 12 могут иметь тот же цвет, что и цвет диода 2 в его состоянии свечения, или же близкий к нему цвет. На фиг. 2 представлена цепочка 17, состоящая из нескольких электролюминесцентных диодов 2,размещенных, соответственно, в держателях 1 и включенных последовательно между участками гибких электрических проводов 7. Для реализации такой цепочки 17 выполняют следующие операции. Присоединяют при помощи пайки освобожденные от изолирующей оболочки концы соединительных электрических проводов 5 участков электрических кабелей 7 к контактным выводам 4 диодов таким образом, чтобы обеспечить монтаж диодов в последовательную электрическую цепь между этими участками электрических кабелей. Затем осуществляют реализацию держателей 1, связанных с каждым из диодов 2, как описано выше со ссылками на фиг. 1, причем эта реализация может быть облегчена при использовании специального оборудования для удержания и/или позиционирования соответствующих элементов. В результате получают гибкую и поддающуюся деформированию цепочку 17 диодов 2, смонтированных и подключенных в последовательную электрическую цепь. Один из электрических кабелей 7 может быть рассечен таким образом, чтобы разместить на этом кабеле последовательно тот или иной электрический или электронный элемент 18, например электрическое сопротивление. На фиг. 3 представлена гирлянда 19, которая содержит гибкие питающие электрические кабели, к которым подключены в различных местах по их длине свободные концы электрических кабелей 7 концов нескольких цепочек 17 электролюминесцентных диодов таким образом, чтобы обеспечить параллельный монтаж цепочек 17 на этих кабелях 20. В соответствии с вариантом реализации, представленным на фиг. 4, можно освободить от изолирующей оболочки свободные концы концевых кабелей 7 цепочек 17 и освободить от изолирующей оболочки отстоящие друг от друга на некоторое расстояние короткие участки питающих электрических кабелей 20, после чего соединять их соответствующим образом при помощи пайки. Затем осуществляют заливку материалом покрытия 21, например изолирующей смолой, освобожденные от изолирующей оболочки части электрических проводов 5 и 20 а, соответствующих кабелям 7 и 20, и примыкающие концевые части изолирующих оболочек 6 и 20b этих кабелей 7 и 20 таким образом, чтобы получить герметичные соединения. На фиг. 5 и 6 представлено световое оборудование 22, содержащее панель 23, изготовленную, например, из пластического материала, в которой выполнено множество сквозных отверстий 24, чтобы при помощи светящихся точек сформировать некоторое визуальное изображение, содержащее по меньшей мере одну гирлянду 19, смонтированную на этой панели 23. В представленном варианте реализации электролюминесцентные диоды 2 гирлянды вставлены с одной стороны панели 23 в отверстия 24 до положения, в котором их держатели опираются на поверхность панели, причем диоды 2 выступают с другой стороны за пределы этой панели. Размеры отверстий 24 предпочтительно таковы, чтобы диоды 2 входили в эти отверстия без люфта и удерживались в них, например, за счет плотной посадки. Слой клея может быть введен между панелью 23 и держателями 1 и/или диодами 2 для формирования, при необходимости, герметичной связи. В соответствии с другим вариантом реализации в упомянутые отверстия 24 могут быть вставлены держатели 1. При этом размеры отверстий 24 могут быть определены таким образом, чтобы держатели 1 входили в эти отверстия без люфта и удерживались в них, например, за счет плотной посадки. Слой клея может быть введен между панелью 23 и держателями 1. В соответствии с вариантом реализации, представленным на фиг. 7, держатели 1 содержат переднюю цилиндрическую часть 25, вставляемую в отверстие 24 панели 23, и заднюю цилиндрическую часть 26, образующие между собой кольцевой уступ 27, входящий в опорный контакт с панелью 23. Передняя цилиндрическая часть 25, толщина которой, по существу, соответствует толщине панели 23, содержит отстоящие друг от друга кольцевые периферийные ребра или кромки, параметры которых обеспечивают упомянутую выше плотную посадку или заклинивание. Кольцевой уступ реализован, по существу, на периферийной стенке 9 корпуса. Способ создания светового оборудования 22 содержит следующие операции. Прежде всего, в панели 23 выполняют отверстия 24. Затем устанавливают последовательно один за другим диоды 2 гирлянды 19 в соответствующие от-3 010477 верстия 24 в панели 23. После этого можно установить световое оборудование 22 в корпус (не показан), представляющий собой, например, прозрачную стенку, расположенную спереди и на некотором расстоянии от передних концов диодов 2. Затем подключают электрические провода 20 к источнику электрического питания,который может быть связан с электронной схемой управления (не показана), предназначенной для управления интенсивностью света, излучаемого диодами 2, чтобы иметь возможность создавать различные световые эффекты. Из сказанного выше следует, что благодаря гибким электрическим связям между диодами 2 отверстия 24 можно разместить в любых местах панели 23 и, в случае необходимости, на различном расстоянии друг от друга и устанавливать в эти отверстия диоды 2, причем максимальное расстояние между отверстиями просто определяется длиной кабелей 7, а эта длина может быть выбрана произвольным образом. Можно также установить в различных отверстиях 24 панели 23 несколько гирлянд 19, несколько цепочек 17 или несколько гирлянд 19 с электролюминесцентными диодами различных цветов свечения,причем каждая из гирлянд или каждый из диодов может управляться независимым образом, чтобы создавать различные световые эффекты. Описанное выше техническое решение, в соответствии с которым упомянутые держатели имеют приблизительно тот же цвет, что и устанавливаемые в них диоды, образует визуальный ориентир, позволяющий облегчить монтаж цепочек 17 или гирлянд 19 электролюминесцентных диодов различных цветов. Можно также устанавливать цепочки 17 и/или гирлянды 19 на панели, не являющейся плоской,чтобы реализовать трехмерные или объемные изображения. В соответствии с одним из вариантов воплощения можно также представить реализацию цепочек и гирлянд, содержащих в каждом держателе 1 несколько электролюминесцентных диодов, располагающихся рядом друг с другом и имеющих, в случае необходимости, различные цвета свечения, причем в этом случае диоды будут подключены к различным соединительным электрическим проводам, сгруппированным соответствующим образом в случае необходимости, и к различным питающим электрическим проводам, также сгруппированным соответствующим образом в случае необходимости, чтобы обеспечить визуальные изображения, цвета которых могут изменяться. В качестве примера средства, описанные выше, предпочтительным образом могут быть использованы для изготовления визуальных устройств индикации, сигнализации или представления информации,например световой рекламы. Предлагаемое изобретение не ограничивается специфическими примерами реализации, описанными в предшествующем изложении. Разумеется, возможны и другие варианты реализации, не выходящие за рамки приведенной ниже формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Световое устройство, представляющее собой цепочку электролюминесцентных диодов (LED),отличающееся тем, что электролюминесцентные диоды (2) подключены последовательно посредством гибких соединительных электрических проводов (5), снабженных изоляционной оболочкой, и закрыты герметичными блоками (1), причем каждый из герметичных блоков содержит корпус (8) в форме чашки,через донную часть (10) которой проходит диод, при этом корпус открыт со стороны контактных выводов этого диода, и защитное покрытие (12) из заливного материала, по меньшей мере, частично заполняющего корпус (8) и закрывающего заднюю часть диода (2), а также контактные выводы (4), при этом концевые части соединительных проводов (5) связаны с контактными выводами и прилегающими концевыми частями оболочек (6). 2. Световое устройство по п.1, отличающееся тем, что соединительные электрические провода (7) выходят наружу через заднюю поверхность герметичных блоков. 3. Световое устройство по любому из пп.1 или 2, отличающееся тем, что корпуса герметичных блоков (1) имеют цилиндрическую форму. 4. Световое устройство по любому из пп.1-3, отличающееся тем, что корпуса герметичных блоков(1) содержат в своей периферийной области по меньшей мере одну выступающую часть (28). 5. Световое устройство по любому из пп.1-4, отличающееся тем, что корпуса герметичных блоков(1) содержат переднюю часть, имеющую несколько меньшее поперечное сечение по сравнению с поперечным сечением задней части, так, чтобы сформировать периферийный уступ (27), причем по меньшей мере эта передняя часть представляет по меньшей мере одно кольцевое ребро или кольцевую кромку (28). 6. Световое устройство по любому из пп.1-5, отличающееся тем, что, по меньшей мере, некоторые из герметичных блоков (1) имеют цвет, совпадающий, по меньшей мере частично, с цветом связанного с этим блоком диода в его светящемся состоянии, или цвет, близкий к цвету свечения этого диода. 7. Гирлянда, отличающаяся тем, что содержит гибкие провода (20) электрического питания, заключенные в изолирующую оболочку, и множество световых устройств в соответствии с любым из пп.1-6,концевые электрические провода которых подключены соответственно к проводам электрического питания. 8. Гирлянда по п.7, отличающаяся тем, что она содержит герметичные средства (21), закрывающие-4 010477 соответственно точки соединения между концевыми электрическими проводами упомянутых цепочек и проводами электрического питания, а также закрывающие концевые примыкающие части изолирующих оболочек. 9. Гирлянда по любому из пп.7 и 8, отличающаяся тем, что содержит по меньшей мере один электрический или электронный компонент, встроенный или залитый, по меньшей мере, в некоторые из герметичных средств. 10. Установка световой индикации, отличающаяся тем, что содержит по меньшей мере одну панель(23), имеющую множество сквозных отверстий (24), по меньшей мере одно световое устройство по любому из пп.1-6 и/или по меньшей мере одну гирлянду по любому из пп.7-9, диоды которых вставлены соответственно по меньшей мере в часть из упомянутых отверстий в панели с одной стороны этой панели и удерживаются в этих отверстиях. 11. Установка по п.10, отличающаяся тем, что диоды вставлены в отверстия панели до того положения, в котором корпуса герметичных блоков опираются на эту панель. 12. Установка по любому из пп.10 или 11, отличающаяся тем, что отверстия в панели имеют такие размеры, чтобы диоды вставлялись в эти отверстия и удерживались в них с некоторым натягом. 13. Установка по любому из пп.10 или 11, отличающаяся тем, что корпуса герметичных блоков вставлены в отверстия панели, причем отверстия имеют такие размеры, чтобы герметичные блоки вставлялись в эти отверстия и удерживались в них с некоторым натягом. 14. Установка по п.13, отличающаяся тем, что корпуса герметичных блоков содержат уступ (27),упирающийся в упомянутую панель. 15. Установка по любому из пп.13 или 14, отличающаяся тем, что корпуса герметичных блоков содержат по меньшей мере одно кольцевое ребро или кольцевую кромку (28), предназначенную для заклинивания или установки с некоторым натягом в упомянутых отверстиях. 16. Установка по любому из пп.10-15, отличающаяся тем, что диоды и/или герметичные блоки приклеены к упомянутой панели. 17. Держатель электролюминесцентного диода (LED), отличающийся тем, что содержит герметичный блок (1), содержащий корпус (8) в форме чашки, через донную часть (10) которой проходит диод,при этом корпус открыт со стороны контактных выводов этого диода, и защитного покрытия (12) из заливного материала, по меньшей мере, частично заполняющего корпус (8) и закрывающего заднюю часть диода (2), а также контактные выводы (4), концевые части соединительных проводов (5), связанных с контактными выводами, и прилегающие концевые части оболочек (6). 18. Держатель по п.17, отличающийся тем, что соединительные электрические провода выходят наружу через заднюю поверхность герметичного блока. 19. Держатель по любому из пп.17 или 18, отличающийся тем, что корпус (8) имеет цилиндрическую форму. 20. Держатель по любому из пп.17-19, отличающийся тем, что корпус (8) имеет на периферийной поверхности по меньшей мере одну выступающую часть (28). 21. Держатель по любому из пп.17-20, отличающийся тем, что корпус (8) содержит переднюю часть(25), имеющую поперечное сечение, несколько меньшее, чем поперечное сечение его задней части (26),чтобы сформировать периферийный уступ (27), причем, по меньшей мере, передняя часть содержит по меньшей мере одно кольцевое ребро или кольцевую кромку (28). 22. Держатель по любому из пп.17-21, отличающийся тем, что герметичный блок имеет цвет, по меньшей мере, частично совпадающий с цветом связанного с эти блоком диода в его светящемся состоянии, или цвет, близкий к цвету свечения этого диода.
