Кресло или ложе, имеющее сиденье, спинку и подлокотник, а также его применение

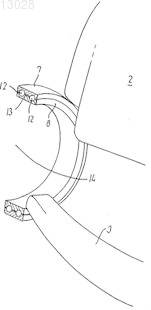

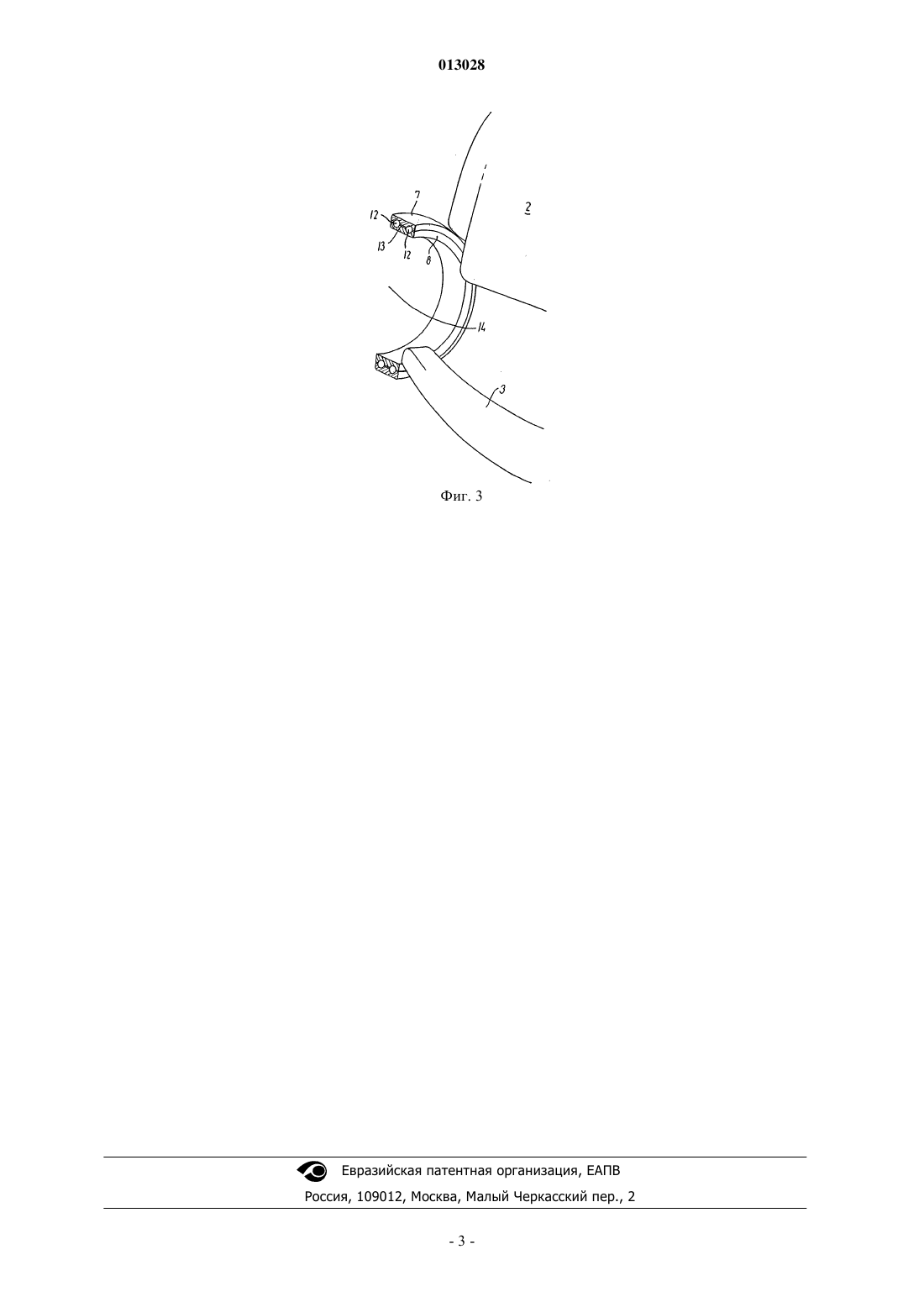

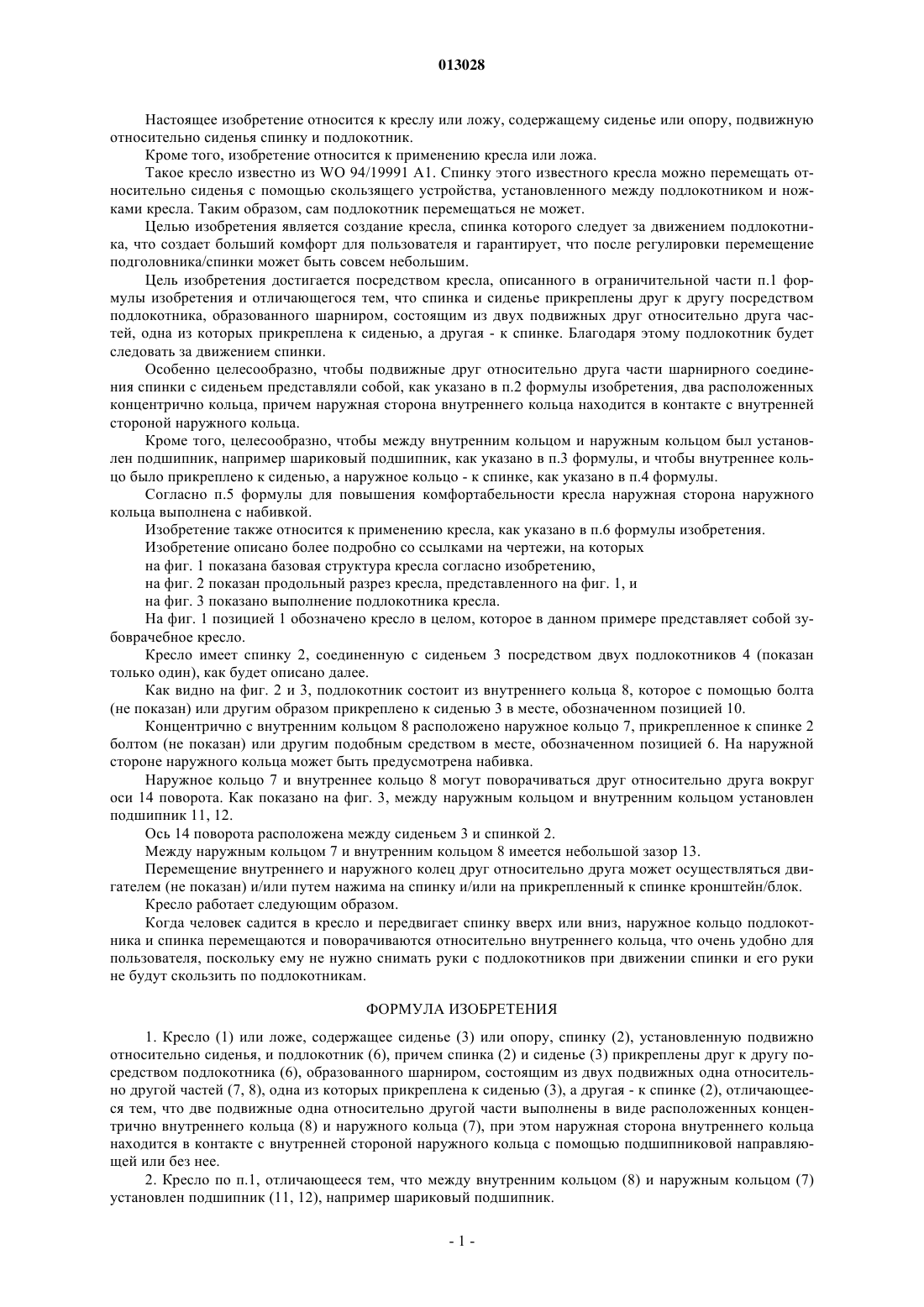

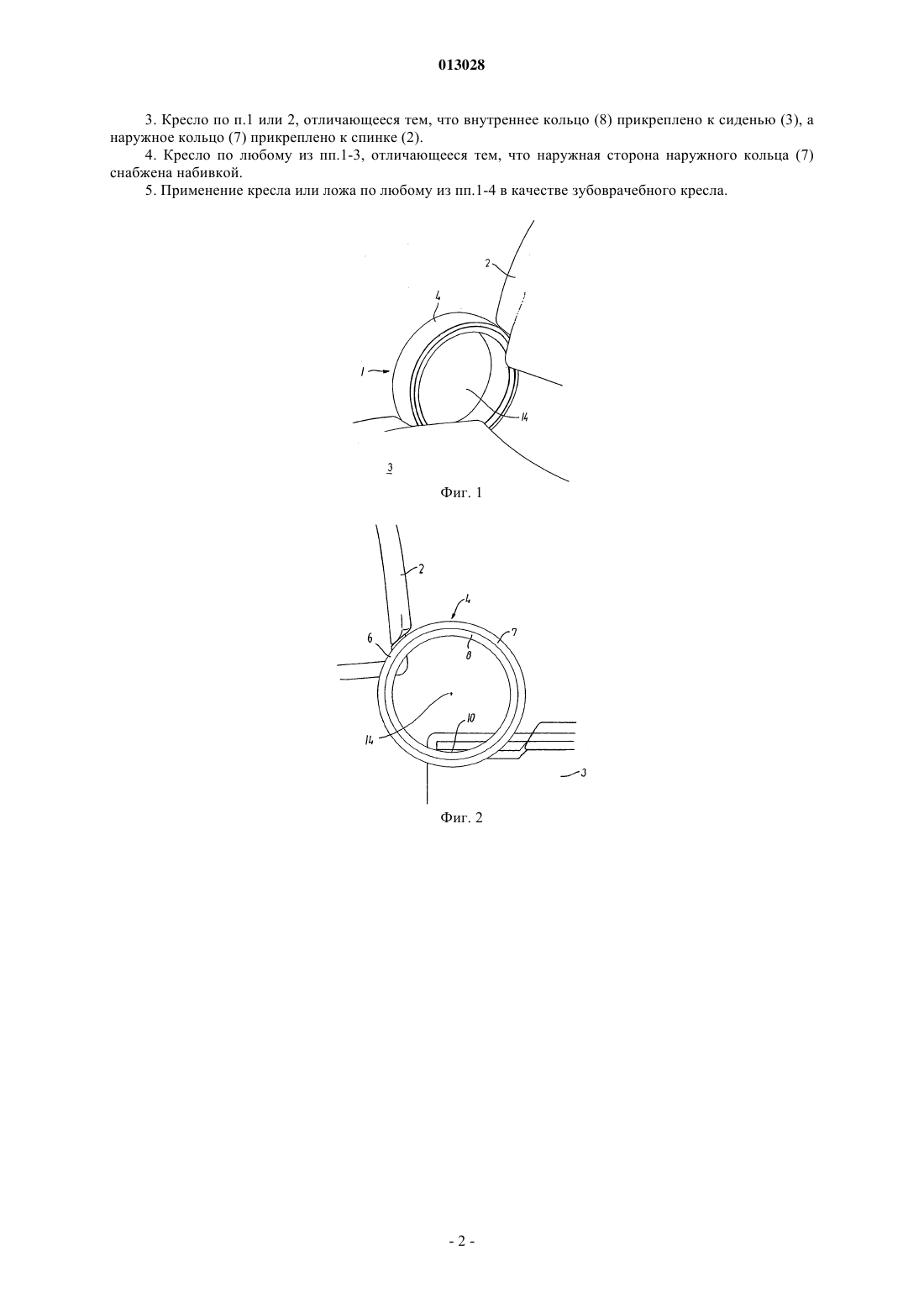

013028 Настоящее изобретение относится к креслу или ложу, содержащему сиденье или опору, подвижную относительно сиденья спинку и подлокотник. Кроме того, изобретение относится к применению кресла или ложа. Такое кресло известно из WO 94/19991 А 1. Спинку этого известного кресла можно перемещать относительно сиденья с помощью скользящего устройства, установленного между подлокотником и ножками кресла. Таким образом, сам подлокотник перемещаться не может. Целью изобретения является создание кресла, спинка которого следует за движением подлокотника, что создает больший комфорт для пользователя и гарантирует, что после регулировки перемещение подголовника/спинки может быть совсем небольшим. Цель изобретения достигается посредством кресла, описанного в ограничительной части п.1 формулы изобретения и отличающегося тем, что спинка и сиденье прикреплены друг к другу посредством подлокотника, образованного шарниром, состоящим из двух подвижных друг относительно друга частей, одна из которых прикреплена к сиденью, а другая - к спинке. Благодаря этому подлокотник будет следовать за движением спинки. Особенно целесообразно, чтобы подвижные друг относительно друга части шарнирного соединения спинки с сиденьем представляли собой, как указано в п.2 формулы изобретения, два расположенных концентрично кольца, причем наружная сторона внутреннего кольца находится в контакте с внутренней стороной наружного кольца. Кроме того, целесообразно, чтобы между внутренним кольцом и наружным кольцом был установлен подшипник, например шариковый подшипник, как указано в п.3 формулы, и чтобы внутреннее кольцо было прикреплено к сиденью, а наружное кольцо - к спинке, как указано в п.4 формулы. Согласно п.5 формулы для повышения комфортабельности кресла наружная сторона наружного кольца выполнена с набивкой. Изобретение также относится к применению кресла, как указано в п.6 формулы изобретения. Изобретение описано более подробно со ссылками на чертежи, на которых на фиг. 1 показана базовая структура кресла согласно изобретению,на фиг. 2 показан продольный разрез кресла, представленного на фиг. 1, и на фиг. 3 показано выполнение подлокотника кресла. На фиг. 1 позицией 1 обозначено кресло в целом, которое в данном примере представляет собой зубоврачебное кресло. Кресло имеет спинку 2, соединенную с сиденьем 3 посредством двух подлокотников 4 (показан только один), как будет описано далее. Как видно на фиг. 2 и 3, подлокотник состоит из внутреннего кольца 8, которое с помощью болта(не показан) или другим образом прикреплено к сиденью 3 в месте, обозначенном позицией 10. Концентрично с внутренним кольцом 8 расположено наружное кольцо 7, прикрепленное к спинке 2 болтом (не показан) или другим подобным средством в месте, обозначенном позицией 6. На наружной стороне наружного кольца может быть предусмотрена набивка. Наружное кольцо 7 и внутреннее кольцо 8 могут поворачиваться друг относительно друга вокруг оси 14 поворота. Как показано на фиг. 3, между наружным кольцом и внутренним кольцом установлен подшипник 11, 12. Ось 14 поворота расположена между сиденьем 3 и спинкой 2. Между наружным кольцом 7 и внутренним кольцом 8 имеется небольшой зазор 13. Перемещение внутреннего и наружного колец друг относительно друга может осуществляться двигателем (не показан) и/или путем нажима на спинку и/или на прикрепленный к спинке кронштейн/блок. Кресло работает следующим образом. Когда человек садится в кресло и передвигает спинку вверх или вниз, наружное кольцо подлокотника и спинка перемещаются и поворачиваются относительно внутреннего кольца, что очень удобно для пользователя, поскольку ему не нужно снимать руки с подлокотников при движении спинки и его руки не будут скользить по подлокотникам. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Кресло (1) или ложе, содержащее сиденье (3) или опору, спинку (2), установленную подвижно относительно сиденья, и подлокотник (6), причем спинка (2) и сиденье (3) прикреплены друг к другу посредством подлокотника (6), образованного шарниром, состоящим из двух подвижных одна относительно другой частей (7, 8), одна из которых прикреплена к сиденью (3), а другая - к спинке (2), отличающееся тем, что две подвижные одна относительно другой части выполнены в виде расположенных концентрично внутреннего кольца (8) и наружного кольца (7), при этом наружная сторона внутреннего кольца находится в контакте с внутренней стороной наружного кольца с помощью подшипниковой направляющей или без нее. 2. Кресло по п.1, отличающееся тем, что между внутренним кольцом (8) и наружным кольцом (7) установлен подшипник (11, 12), например шариковый подшипник.-1 013028 3. Кресло по п.1 или 2, отличающееся тем, что внутреннее кольцо (8) прикреплено к сиденью (3), а наружное кольцо (7) прикреплено к спинке (2). 4. Кресло по любому из пп.1-3, отличающееся тем, что наружная сторона наружного кольца (7) снабжена набивкой. 5. Применение кресла или ложа по любому из пп.1-4 в качестве зубоврачебного кресла.
