Устройство для выдачи напитка

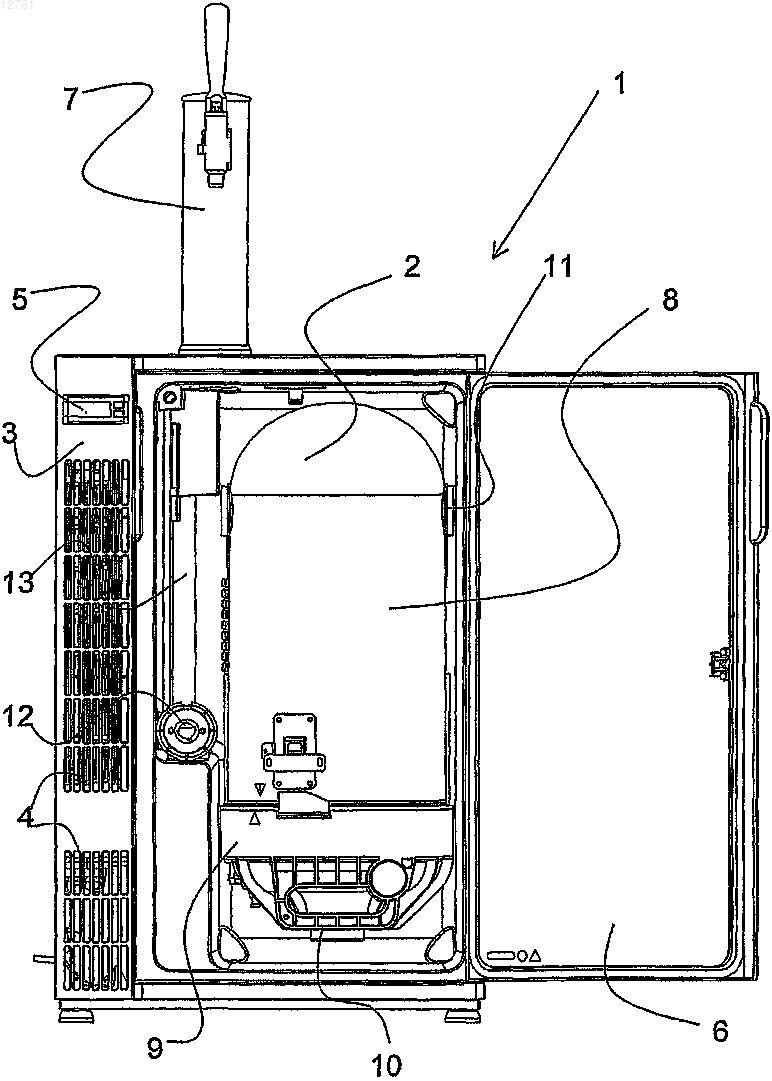

012761 Настоящее изобретение касается устройства для выдачи напитка. Имеющие большой объем газированные напитки, такие как бочковое пиво, традиционно поставляют к месту потребления в металлических бочонках, которые, в типичном случае, содержат большой объем, например 25 л. Такие бочонки предназначены для дорогих и сложных устройств выдачи, включающих охладители бочкового пива, углекислые патроны и т.д. для охлаждения и выдачи напитка из контейнера. Такие бочонки и устройства выдачи известны в данной области техники. Металлические бочонки тяжелы и, таким образом, трудны в обращении и вызывают чрезмерные затраты на транспортировку. Кроме того, металлические бочонки вызывают высокие производственные затраты, и их необходимо накапливать для повторного заполнения после полного или частичного опустошения. Бочонок повторно используется несколько раз, прежде чем его утилизируют. Следовательно, бочонки перемещаются на большие расстояния в ходе их срока службы и чем они тяжелее, тем выше стоимость транспортировки. Кроме того, потребление бочкового пива очень чувствительно к сезонным изменениям. В летний период потребление особенно высоко, в то время как в более холодные периоды потребление низкое. Таким образом, для получения возможности удовлетворять спрос большое количество бочонков должно находиться в циркуляции, что вызывает необходимость хранения множества пустых бочонков в ходе периодов низкого потребления. Другой недостаток известных устройств выдачи бочкового пива состоит в том, что много деталей,которые находятся в контакте с напитком, многократно используются и, таким образом, требуют регулярной очистки для содержания деталей в гигиенической чистоте и предотвращения размножения бактерий. Очистка является трудоемкой, и трудно выполнить достаточно полную очистку всех деталей. Если детали, которые находятся в контакте с напитком, не очищены полностью, это будет влиять на качество напитка. Для преодоления некоторых из этих недостатков внедрялись контейнеры для напитка для устройств выдачи, изготовленные из более легких, более гибких материалов. Были испытаны пластмассовые пакеты, опустошаемые посредством выдавливания содержимого механическим, пневматическим или гидравлическим способом, но они слишком хрупки для большинства практических целей. Также в данной области известна выдача из сжимающихся бутылок для напитка, выполненных из пластмассовых материалов, например из полиэтилентерефталата. Эти бутылки опорожняют посредством сжатия стенки бутылки с применением механического, пневматического или гидравлического давления,вызывая выдавливание содержимого. Такие бутылки для напитка содержат только малые объемы, такие как нескольких литров, и не могут быть прямо сопоставимыми с металлическими бочонками, которые содержат существенно больший объем напитка. Однако складные бутылки имеют множество преимуществ по сравнению с металлическими бочонками во многих аспектах. Пластмассовые материалы могут быть измельчены и полученный гранулированный материал может использоваться для производства новых пластмассовых материалов. Гранулированный материал занимает небольшое пространство, таким образом устраняя потребность в больших хранилищах. Так как бутылки легче, с ними легче обращаться, и они требуют меньшие затрат на транспортировку. Пластмассовые бутылки могут быть выполнены прозрачными, чтобы допускать визуальное наблюдение содержимого, или они могут быть окрашены в любой желательный цвет. После опустошения бутылка сжимается и будет занимать небольшое пространство в ходе транспортировки для переработки. Устройство выдачи со складной бутылкой для напитка, например, известно из документа ЕР-А 1-1003686. Это устройство составляет интегрированное устройство выдачи, содержащее корпус с крышкой, уплотнительное средство, источник давления, охлаждающее устройство и кран выдачи. Устройство выдачи имеет сложную конструкцию, содержащую большое количество деталей, и сами детали являются сложными, дорогостоящими устройствами. Таким образом, существует потребность в получении устройства для выдачи напитка, которое имеет простой дизайн и конструкцию, причем с контейнерами для напитка, даже если они относительно тяжелы, пользователь может легко обращаться. Кроме того, рынок изысканных напитков, таких как особые сорта пива, пильзенского и крепкого пива, устойчиво увеличивается, таким образом, спрос на эти продукты, такие как бочковое пиво, также увеличивается. Это частично является следствием того факта, что идеальные обстоятельства для таких свойств, как давление, температура и пенообразование, легче получают в системе выдачи по сравнению с выдачей напитков из бутылок или банок. Таким образом, для достижения оптимального вкуса, аромата и структуры, например, пива часто необходимо подавать пиво из системы выдачи. Поскольку и количество изысканных напитков, и потребительский спрос на эти продукты увеличиваются, становится существенным для заведений, таких как рестораны, бары и пабы, предложение большого разнообразия различных напитков должного качества. Таким образом, становится все более и более общим для баров и пабов предложение большого количества различных качественных розливных напитков для удовлетворения спроса потребителей.-1 012761 Таким образом, существует потребность в снабжении профессионалов, а также частных лиц большим выбором качественных напитков. Существует также потребность в снабжении этими качественными напитками в форме, которая дает лучшие свойства напитка и, таким образом, гарантирует высокое удовлетворение потребителя. Кроме того, существует постоянная потребность в снижении стоимости таких продуктов высокого качества, а также потребность в увеличении легкости в использовании систем для выдачи качественных напитков. Часто устройства предшествующего уровня техники для выдачи напитка имеют недостаток, состоящий в том, что они должны налаживаться профессионалами для поставки качественного напитка потребителю. Вопрос состоит в том, что напиток часто выдается под влиянием нескольких внешних параметров, таких как давление, газы, температуры и т.д., обращение с которыми может быть невозможно для пользователя устройств, и в случае, когда устройство налажено неправильно, выданный напиток не будет демонстрировать предназначенное качество. Целью настоящего изобретения является получение средства устранения вышеупомянутых недостатков известных способов. Более конкретно, целью настоящего изобретения является получение гибкого устройства для выдачи напитка, которое делает возможной легкую и недорогую выдачу качественных напитков потребителю. Краткое изложение изобретения Указанные цели вместе со многими другими целями, преимуществами и признаками, которые будут понятны из нижеприведенного описания, достигаются благодаря решению, соответствующему настоящему изобретению, осуществленному устройством для выдачи напитка, содержащим систему теплопередачи, причем указанная система теплопередачи приспособлена для обеспечения охлаждения или нагревания, по меньшей мере, напорной камеры, причем указанная напорная камера приспособлена при использовании для вмещения контейнера с напитком, причем указанный контейнер с напитком выполнен из сминаемого материала, и на выпускном отверстии контейнера с напитком расположен соединительный элемент; указанная напорная камера содержит стенку и крышку, ограничивающие пространство для вмещения контейнера с напитком; указанная напорная камера также снабжена источником давления для создания заданного давления в напорной камере и при использовании устройства линия выдачи соединена с выпускным отверстием указанного контейнера с напитком и продолжается от выпускного отверстия через отверстие в крышке напорной камеры к крану выдачи; в устройстве выдачу напитка осуществляют посредством создания заданного давления в напорной камере, и когда линия выдачи открывается краном выдачи, это давление будет прикладывать давление к внешней поверхности контейнера с напитком, который начнет сжиматься, посредством чего напиток будет вытесняться из контейнера с напитком в линию выдачи и из крана выдачи без контакта самого указанного выдаваемого напитка с любым газом в ходе выдачи. Таким образом, достигнуто то, что напиток, содержащийся в контейнере для напитка, может быть выдан без контакта самого указанного напитка с любым газом в ходе выдачи таким образом, чтобы вкус,структура и ощущение напитка после выдачи были такими, как предназначенные изготовителем напитка. Также получено то, что устройство сбалансировано, т.е. внешние параметры, которые могут влиять на напиток, по существу, снижены до незаметного уровня. Кроме того, получено то, что устройство является простым и гибким в конструкции, а также легко в использовании и то, что оно отходит от долговременно установившегося образа мышления в области бизнеса, относящегося как к конструированию устройств, дизайну, поставкам контейнеров для напитка, так и к ремонту и обслуживанию устройств. Кроме того, получившая международное признание и обычно используемая проба на вкус напитка,выданного из устройства, соответствующего настоящему изобретению, показала, что напиток демонстрирует значительно улучшенное качество вкуса по сравнению с напитком из ранее известных устройств выдачи (оценка и рейтинг от группы экспертов по отсутствию привкусов у напитков). Разность очень заметна после вскрытия контейнеров, например бочонков, с пивом в устройствах в течение более продолжительного периода времени, такого как 3-4 недели. Это означает, что напиток, выдаваемый потребителю, имеет обычно улучшенное качество по сравнению с напитком из известных устройств. Кроме того, срок годности вскрытого контейнера с напитком в устройстве значительно продлен. Таким образом, даже пользователи, имеющие относительно низкий оборот напитка, могут использовать устройства описанного здесь типа без необходимости браковать полупустой бочонок вследствие чрезвычайно ограниченного срока годности, практикуемого с известными системами (в типичном случае, приблизительно 1 недели). Кроме того, система теплопередачи может быть системой охлаждения, причем указанная система охлаждения может содержать охлаждающий узел, такой как холодильник. Кроме того, может применяться вентиляционное средство для вентиляции воздуха в охлаждающем узле.-2 012761 Напорная камера может быть устроена как охлаждающий узел, что является целесообразным, когда напорная камера приспособлена для вмещения малых контейнеров для напитка, например в связи с домашними устройствами выдачи. Согласно изобретению охлаждение охлаждающего узла может осуществляться посредством систем жидкостного охлаждения, газовых систем охлаждения, систем термоэлектрического охлаждения или подобных. Целесообразным образом, согласно изобретению может быть применен датчик температуры, связанный с охлаждающим узлом, для измерения температуры охлаждающего узла. Кроме того, может быть применен блок управления для управления охлаждением охлаждающего узла таким образом, чтобы могла быть получена заданная температура охлаждающего узла и, таким образом, содержимого контейнера с напитком. Для минимизации расходов на производство устройства охлаждающий узел может, по существу,быть изготовлен за одно целое посредством литья под давлением или штамповки. Охлаждающий узел может быть выполнен из формуемых материалов, таких как пластик или металл. Предпочтительно охлаждающий узел может быть выполнен с возможностью содержания одного или более контейнеров для напитка для предварительного охлаждения. Охлаждающий узел может содержать дверцу для изоляции от окружающей среды. Кроме того, для минимизации расходов на производство устройства, а также для создания камеры однородного давления стенка напорной камеры может быть выполнена как, по существу, цельный элемент посредством литья под давлением или штамповки. Стенка напорной камеры выполнена из формуемых материалов, таких как пластик или металл. Согласно изобретению крышка может закрывать напорную камеру. Предпочтительно крышка может отделяться или шарнирно прикрепляться к напорной камере. Кроме того, отверстие в крышке может быть, по существу, в центре крышки. Крышка может быть закрыта относительно камеры посредством закрывающего средства, такого как резьба, байонетное соединение или стяжной хомут. Согласно изобретению напорная камера может быть расположена шарнирно таким образом, чтобы облегчался доступ к напорной камере. Для обеспечения этого шарнирное средство может быть расположено на верху напорной камеры, на дне напорной камеры или в середине напорной камеры. В предпочтительном варианте осуществления изобретения шарнирное средство может быть расположено на верху напорной камеры таким образом, чтобы центр вращения напорной камеры был расположен на верху охлаждающего узла так, чтобы, когда напорная камера повернута, напорная камера оказывалась в верхнем положении, которое обеспечивает эргономическое рабочее положение для пользователя. Центр вращения напорной камеры может быть расположен на задней стенке охлаждающего узла,что обеспечивает дополнительное пространство или объем в охлаждающем узле перед напорной камерой. Предпочтительно напорная камера может иметь первое вертикальное положение, в котором она находится в положении использования, и второе горизонтальное положение, в котором она находится в положении загрузки/разгрузки. Второе горизонтальное положение напорной камеры может целесообразно находиться на верху охлаждающего узла, посредством чего получают эргономические рабочие положения для пользователя, как упомянуто выше. Напорная камера может также содержать удерживающее средство для фиксации напорной камеры в первом положении и втором положении, соответственно, таким образом, чтобы пользователь был защищен при обращении с контейнерами с напитком. Предпочтительно напорная камера может содержать средство, которое допускает поворот напорной камеры между двумя положениями таким образом, чтобы шарнирное перемещение и скорость могли быть погашены. В другом варианте осуществления изобретения напорная камера может быть расположена с возможностью скольжения в вертикальном и/или горизонтальном направлении таким образом, чтобы был облегчен доступ к напорной камере. Средство скольжения может быть расположено на верху напорной камеры, на дне напорной камеры или в середине напорной камеры относительно выбранного варианта конструкции напорной камеры. Согласно изобретению контейнер с напитком может быть, по существу, полностью сложен после использования, и указанный сжатый контейнер не может повторно использоваться в качестве контейнера. Контейнер с напитком может быть выполнен из пластмассы, в частности из полимера, такого как полиэтиленнафталат, полиэтилентерефталат или смешанный полиэтилентерефталат. Предпочтительно контейнер с напитком может быть многослойной конструкцией, содержащей барьер для кислорода для сохранения содержимого контейнера. Кроме того, контейнер с напитком может быть затенен или окрашен для создания барьера для света.-3 012761 Согласно изобретению контейнер с напитком может содержаться в упаковочной коробке, выполненной, например, из картона, перед тем как он будет загружен в напорную камеру. Таким образом, достигается то, что упаковочная коробка поддерживает контейнер с напитком и также поверхности упаковочной коробки могут использоваться для отображения ярлыка или типа напитка. Упаковочная коробка может содержать донную часть, которая приспособлена для поддержки контейнера с напитком, и верхнюю часть, которая приспособлена для удаления с донной части. Это целесообразно в случае, когда необходимо обращаться с тяжелыми контейнерами для напитка вследствие того факта, что они могут быть тяжелы для подъема с целой упаковочной коробкой. Верхняя часть может быть удалена перед тем, как контейнер с напитком и донную часть помещают в охлаждающий узел для предварительного охлаждения, что облегчает лучшее охлаждение, поскольку упаковка может давать эффект теплоизоляции контейнера с напитком и, таким образом, содержимого контейнера. Предпочтительно соединительный элемент может быть выполнен с возможностью упора в крышку напорной камеры таким образом, что может быть достигнуто уплотнение между крышкой и контейнером для напитка. Для обеспечения более легкого обращения с контейнером с напитком в ходе заполнения напитком соединительный элемент может содержать мембрану для уплотнения выпускного отверстия контейнера с напитком. В возможном варианте вторая мембрана может быть расположена как часть соединительного элемента. Такая вторая мембрана может обеспечивать дополнительное уплотнение контейнера с напитком и может быть предпочтительна при включении контейнера с напитком в существующую систему выдачи напитка. Согласно предпочтительному варианту осуществления изобретения соединительный элемент может содержать пробойник, причем указанный пробойник выполнен с возможностью прокалывания мембраны, когда заданное давление достигнуто в напорной камере. Входной конец линии выдачи может быть расположен с соединением с пробойником. Согласно изобретению входной конец линии выдачи может иметь косой срез таким образом, что косо срезанный конец линии выдачи выполнен с возможностью прокалывания мембраны, когда заданное давление достигнуто в напорной камере. Предпочтительно уплотнительный элемент может быть расположен во внутренней части крышки и соединительного элемента при использовании. Уплотнительный элемент может быть кольцом, включающим основную часть, фланец и множество надрезов, расположенных вокруг основной части с взаимным разнесением на противоположной стороне фланца. В варианте осуществления изобретения клапан может быть расположен в выходном конце линии выдачи. Клапан может быть заменяемым. Кроме того, заменяемый клапан выдачи может быть расположен на выходном конце линии выдачи и расположен с соединением с взаимодействующим средством,причем указанное взаимодействующее средство приспособлено для воздействия на конкретный вид выдаваемого напитка для достижения специфического выдачи для конкретного напитка. В другом предпочтительном варианте осуществления изобретения взаимодействующее средство является неотъемлемой частью заменяемого клапана. Под выражением "взаимодействующее средство является неотъемлемой частью заменяемого клапана" подразумевается, что взаимодействующее средство устроено как часть клапана и неотделимо от указанного клапана. Суть в том, что взаимодействующее средство, будучи неотъемлемой частью клапана, может легко изготовляться, поставляться и удаляться вместе с клапаном. Целесообразным образом, согласно изобретению с соединением с охлаждающим узлом может быть расположена колонка. На колонке может быть расположен кран выдачи. Предпочтительно колонка может иметь внешнюю стенку, ограничивающую внутренний первый канал между первым концом и вторым концами колонки, причем по меньшей мере два канала расположены в указанном первом канале: второй канал для вмещения линии выдачи и третий канал, сообщенный по текучей среде с указанным вторым каналом на втором конце колонки. Первый канал может содержать теплоизоляционный материал, такой как газ, пена, или теплоотражающий материал для теплоизоляции или второго канала, или третьего канала, или их обоих. Кроме того, второй и третий каналы могут продолжаться на некоторое расстояние от первого конца колонки к охлаждающему узлу, причем указанные каналы теплоизолированы по этому расстоянию. Кроме того, система охлаждения может содержать средство для охлаждения линии выдачи, например для охлаждения газом или жидкостью. Кроме того, линия выдачи может содержать по меньшей мере два участка: первый участок, имеющий длину L1 и внутреннюю площадь А 1 поперечного сечения, и второй участок после указанного первого участка, имеющий длину L2 и внутреннюю площадь А 2 поперечного сечения, где А 1 меньше А 2, в результате чего достигается падение давления напитка, проходящего в линии выдачи. В особенно предпочтительном варианте осуществления изобретения линия выдачи предпочтительно может быть выполнена из полимерного материала и произведена холодной прокаткой. Линия выдачи,например, может быть получена холодной прокаткой полимерной трубки. Способ холодной прокатки обычно используется только для деформации металлов, и его применение с полимерными материалами-4 012761 приводит к очень неожиданным и выгодным результатам. Посредством регулирования коэффициента деформации материала, например полимерной трубки, могут быть получены специфические свойства линии выдачи. Например, завершенная линия выдачи может, по существу, не иметь внутренних напряжений, это означает, что полимерный материал линии выдачи, по существу, не имеет внутренних напряжений и, таким образом, является значительно более долговечным и гибким. Это очень удивительное и неожиданное преимущество производства холодной прокаткой. Увеличенная долговечность и гибкость материала, в частности, уместны для линии выдачи, которую часто требуется скатывать, манипулировать и регулировать для соответствия различным устройствам 1. Давление, прилагаемое к полимерному материалу в ходе холодной прокатки, может измениться согласно желательным конечным свойствам линии выдачи. Например, прилагаемое давление может быть в диапазоне от около 100 до около 300 ГПа. В конкретном варианте осуществления изобретения давление деформации составляет около 200 ГПа. Типы полимерного материала, используемого для линии выдачи, произведенной холодной прокаткой, могут быть разными, но особенно предпочтительными материалами являются, по меньшей мере, частично кристаллические полимеры, например полиэтилен или полиэтилентерефталат. Конкретные преимущества создания линии выдачи из полимерного материала включают увеличенную гибкость в противоположность, например, металлу, более легкое и менее дорогостоящее производство, а также как более удобное,экологичное и недорогое использование линии выдачи, как одноразовой части. Изобретение также обладает признаками новизны и патентоспособности благодаря применению контейнера для напитка, выполненного из сминаемого материала и содержащего горловинную часть,имеющую выпускное отверстие, соединительный элемент, расположенный на горловинной части контейнера с напитком, причем указанный соединительный элемент содержит средство для приема входного конца линии выдачи. Предпочтительно контейнер с напитком может быть соединен с крышкой напорной камеры посредством соединительного элемента, таким образом обеспечивая уплотнение между крышкой и контейнером с напитком. Краткое описание чертежей Изобретение и многие его преимущества будут описаны более подробно ниже со ссылками на прилагаемые схематические чертежи, которые для иллюстрации показывают некоторые неограничивающие варианты осуществления изобретения. На чертежах показано: фиг. 1 - вид спереди варианта выполнения устройства для выдачи напитка, соответствующего изобретению; фиг. 2 - вид сбоку другого варианта выполнения устройства для выдачи напитка, соответствующего изобретению; фиг. 3 - вид сбоку устройства, показанного на фиг. 2, в котором верхняя часть повернута; фиг. 4 - вид сверху в сечении внутреннего пространства устройства, показанного на фиг. 1; фиг. 5 - такой же вид, как на фиг. 4, показывающий дополнительный контейнер с напитком, помещенный в устройство; фиг. 6 - вид сбоку в сечении напорной камеры устройства, показанного на фиг. 1, в рабочем положении; фиг. 7 - вид сбоку в сечении напорной камеры устройства, показанного на фиг. 1, в положении загрузки; фиг. 8 - вид сбоку первого варианта выполнения контейнера с напитком; фиг. 9 - вид сбоку второго варианта выполнения контейнера с напитком; фиг. 10 - вид в сечении соединительного элемента со спиральной линией выдачи; фиг. 11 - вид в сечении соединительного элемента со спиральной линией выдачи; фиг. 12 - подробный вид в сечении входного конца для выдачи, помещенного в соединительный элемент и пробойник; фиг. 13 - увеличенный вид в сечении обведенного кружком района на фиг. 11, показывающий размещение уплотнительного устройства между контейнером для напитка и соединительным элементом; фиг. 14 - вид в перспективе верхней стороны соединительного элемента; фиг. 15 - вид в перспективе нижней стороны соединительного элемента; фиг. 16 - вид сбоку соединительного элемента; фиг. 17 - вид в плане соединительного элемента; фиг. 18 - вид снизу соединительного элемента; фиг. 19 - первый вид сбоку в сечении соединительного элемента; фиг. 20 - второй вид сбоку в сечении соединительного элемента; фиг. 21 - увеличенный детальный вид в сечении части соединительного элемента; фиг. 22 - увеличенный вид в сечении обозначенного кружком района, показанного на фиг. 20; фиг. 23 - вид сбоку крепежного средства, которое приспособлено для прикрепления линии выдачи к клапану или соединительному элементу; фиг. 24 - вид сбоку в сечении крепежного средства, показанного на фиг. 23;-5 012761 фиг. 25 - вид клапана в конце линии выдачи; фиг. 26 - вид в сечении клапана, показанного на фиг. 25; фиг. 27 - вид в плане уплотнительного элемента; фиг. 28 - вид в сечении уплотнительного элемента, показанного на фиг. 27; фиг. 29 - вид колонки с краном выдачи и его приводом; фиг. 30 - вид сбоку в сечении колонки, показанной на фиг. 29; фиг. 31-39 - последовательность видов, показывающих этапы подготовки одного варианта устройства, соответствующего изобретению, к розливу; фиг. 40-43 - последовательность видов, показывающих этапы подготовки заполненного контейнера с напитком к предварительному охлаждению в охлаждающем узле; фиг. 44 - вид колонки для размещения множества напорных камер; фиг. 45-48 - варианты устройств, содержащих множество напорных камер; фиг. 49 - вид в сечении части конкретного варианта выполнения соединительного элемента и фиг. 50 - вид в сечении варианта выполнения клапана выдачи, в котором средство взаимодействия составляет неотъемлемую часть. Все фигуры являются очень схематическими и необязательно даны в масштабе, и они показывают только детали, которые необходимы для пояснения изобретения, и другие детали опущены или просто предполагаются. Описание предпочтительных вариантов осуществления изобретения На фиг. 1 показан схематический вид спереди одного варианта выполнения устройства 1, соответствующего изобретению. В этом варианте осуществления изобретения устройство 1 содержит систему теплопередачи (не показана). В пределы идеи изобретения входит то, что система теплопередачи может быть приспособлена для обеспечения охлаждения или нагревания, по меньшей мере, напорной камеры 2 устройства 1. Напорная камера 2 выполнена с возможностью, при использовании, вмещения контейнера с напитком (не показан), благодаря чему система теплопередачи охлаждает или нагревает напиток, содержавший в контейнере для напитка. Напиток может быть пивом, безалкогольными напитками, вином, чаем, кофе или подобным, и, таким образом, устройство приспособлено для обеспечения надлежащего охлаждения или нагрева конкретного напитка, таким образом, что, когда указанный напиток подают, он имеет надлежащую температуру для потребителя. В нижеследующем описании система теплопередачи будет описана в связи с системой охлаждения,однако она может находиться в пределах идеи изобретения, так же как и система нагрева или их комбинация. Устройство 1, показанное на фиг. 1, также содержит охлаждающий узел 3 в форме холодильника, в котором содержится напорная камера 2. Охлаждающий узел 3 содержит в качестве охладителя охлаждающие элементы, а также вентиляционное средство для обеспечения циркуляции охлажденного воздуха в охлаждающем узле 3. Эти элементы скрыты за вентиляционными решетками 4, показанными на левой стороне устройства 1. В верхнем правом углу охлаждающей камеры 3 показан дисплей 5, который выполнен с возможностью указания температуры охлаждающего узла и, таким образом, того, воздействию какой температуры подвергается напиток для его выдачи. Очевидно, что, если контейнер с напитком,когда он помещен в напорную камеру, имеет значительную более высокую температуру, чем желательная температура выдачи напитка, пройдет период времени прежде, чем будет получена надлежащая температура напитка. Для минимизации указанного периода времени применяют так называемое форсированное охлаждение в связи с охлаждающим узлом. Датчик температуры (не показан) расположен в связи с охлаждающим узлом для измерения температуры охлаждающего узла. В случае, если датчик температуры измеряет температуру, которая выше заданной максимальной температуры, блок управления (не показан) выполнен с возможностью начала так называемого форсированного охлаждения таким образом, чтобы температура охлаждающего узла 3 быстро достигла заданной температуры для конкретного напитка. В связи с дисплеем 5 может быть установлена заданная температура для конкретного напитка. Для минимизации этого недостатка охлаждающий узел 3 выполнен с возможностью вмещения дополнительного контейнера с напитком, который может быть предварительно охлажден до заданной температуры в ходе опустошения контейнера с напитком, удерживаемого в напорной камере 2, и это далее описано в связи с фиг. 4 и 5. Однако может происходить повышение температуры, когда новый "горячий" контейнер с напитком помещен в охлаждающий узел 3 для предварительного охлаждения, и в этом случае датчик температуры измеряет повышение температуры, и начинается форсированное охлаждение. В ходе испытаний устройства, при размещении нового "горячего" контейнера с напитком в охлаждающем узле 3 для предварительного охлаждения, наблюдалось повышение температуры контейнера с напитком, содержащегося в напорной камере, только приблизительно на 0,5-1,0 С с использованием системы форсированного охлаждения. Форсированное охлаждение также может быть начато после загрузки/выгрузки контейнеров для напитка в напорную камеру, когда пользователь имеет доступ к внутреннему пространству охлаждающего узла через отверстие, которое обычно закрыто дверцей 6. Этого мож-6 012761 но также избегать посредством применения преграды в отверстии в форме воздушной завесы. В этом варианте осуществления изобретения система охлаждения использует воздух и вентиляционное средство, однако в пределы идеи изобретения входит то, что охлаждение также может быть выполнено посредством систем жидкостного охлаждения, газовых систем охлаждения, систем термоэлектрического охлаждения и т.п., которые понятны специалисту в данной области. Охлаждающий узел 3, по существу, может быть выполнен за одно целое посредством литья под давлением или штамповки. Предпочтительно охлаждающий узел 3 может быть выполнен из формуемых материалов, таких как пластик или металл. На верней части охлаждающего узла 3 показана колонка 7. Колонка будет описана более подробно в связи с фиг. 29, 30 ниже. Колонка 7 находится в этом варианте выполнения устройства 1 непосредственно на верхней части охлаждающего узла, т.е. является интегрированной частью устройства. В этом варианте осуществления изобретения устройство 1 может быть, например, автономной единицей. Внешние поверхности охлаждающего узла 3 могут быть приспособлены для размещения декоративных средств, этикеток или рекламных материалов для конкретного выдаваемого напитка. Охлаждающий узел 3 может снабжаться колесами (не показаны) для получения возможности перемещения устройства 1. В пределах идеи изобретения колонка 7 также может быть отделена от охлаждающего узла, однако будучи все же соединенной с указанной холодильной камерой. Суть состоит в том, что устройство 1, соответствующее изобретению, может легко быть встроено в существующий интерьер заведений, которые подают напиток, таких как рестораны, кафе, бары, пабы и т.п. Это происходит вследствие того, что охлаждающий узел 3 очень компактен и невелик, благодаря чему он может быть помещен под стойкой бара или прилавком рядом с другими холодильниками без изменений основного образа конструкции и дизайна существующего интерьера. Таким образом, дизайн заведения не будет нарушен. В одном варианте выполнения устройства 1, который выполнен с возможностью вмещения 20-литрового контейнера с напитком в напорной камере, а также дополнительного контейнера с напитком для предварительного охлаждения, ширина составляет 0,5 м, высота 0,8 м и глубина 0,6 м, что очень неожиданно для специалиста в данной области. Кроме того, колонка 7 в возможном варианте может быть помещена на стойке бара или прилавке и может не удерживаться устройством 1. Кроме того, множество устройств 1 может быть расположено с соединением друг с другом, таким образом допуская выдачу нескольких различных напитков. Устройства 1 могут функционировать как индивидуальные устройства, т.е. каждое имеет систему охлаждения, напорную камеру, источник давления или они могут функционировать как отдельный узел, например используя одну систему охлаждения и источник давления. В пределах идеи изобретения охлаждающий узел может быть больше, чем вышеупомянутый, благодаря чему в охлаждающем узле может быть расположено больше одной напорной камеры с использованием одного источника давления. Таким образом, достигнуто то, что различные напитки могут быть выданы из одного устройства одновременно. Конкретные варианты устройства, содержащего множество напорных камер 2, показаны на фиг. 45-48. Эти устройства будут описаны далее в связи с фигурами. В случае, когда устройство для выдачи напитка, соответствующее изобретению, используется в заведении, где имеет место большое потребление напитка и, таким образом, существует потребность в предварительном охлаждении контейнеров с напитком, напорная камера 2 может быть исключена из охлаждающего узла 3, в результате чего относящийся к делу охлаждающий узел 3 может использоваться для предварительного охлаждения двух контейнеров с напитком. Напорная камера 2 содержит стенку 8 и крышку 9, ограничивающие пространство для вмещения контейнера с напитком (не показан). Напорная камера 2 также снабжена источником давления (не показан) для создания заданного давления в напорной камере 2. Кроме того, в соединении с указанным источником давления и напорной камерой 2 может быть расположен узел управления давлением. Крышка 9 в этом варианте осуществления изобретения может отделяться от напорной камеры 2,однако в других вариантах осуществления изобретения она может шарнирно прикрепляться к напорной камере. Крышка 9 может быть заперта относительно камеры запирающим средством, таким как резьба,байонетное соединение или стяжной хомут и т.п. Кроме того, крышка 9 содержит отверстие (не показано), которое предпочтительно находится, по существу, в центре крышки 9. Кроме того, устройство содержит средство 12 для совмещения отверстия крышки 9 с отверстием 12 канала 13 линии выдачи таким образом, что отверстие крышки 9 может использоваться как направляющий элемент для линии выдачи (не показана). Крышка 9 и отверстие канала 13 линии выдачи могут содержать соединительные средства, причем указанные соединительные средства соответствуют друг другу и приспособлены для прикрепления крышки к указанному отверстию канала 13 линии выдачи. Предпочтительно соединительные средства расположены для соосного совмещения отверстия крышки 9 с отверстием канала 13 линии выдачи. Преимущества с этим вариантом конструкции будут описаны подробно в связи с фиг. 31-39 ниже.-7 012761 Напорная камера 2 на фиг. 1 показана в рабочем положении, которое в этом варианте осуществления изобретения аналогично вертикальной ориентации указанной напорной камеры 2. Крышка 9 помещена на дне напорной камеры 2 и содержит ручку 10, которая облегчает обращение с напорной камерой 2. Последовательность этапов, которые могут быть выполнены для замены контейнера с напитком в напорной камере, будет описана в связи с фиг. 31-39 ниже. В пределах идеи изобретения напорная камера 2 может также быть доступна сверху, когда крышка 9 также расположена на верху напорной камеры. В этом случае контейнер с напитком загружают в напорную камеру с отверстием, ориентированным вверх. Предпочтительно стенка напорной камеры, по существу, выполнена за одно целое посредством литья под давлением или штамповки. Стенка напорной камеры может быть выполнена из формуемых материалов, таких как пластик или металл. Напорная камера 2 в этом варианте осуществления изобретения установлена с возможностью поворота, чтобы облегчить доступ к напорной камере. Для обеспечения вращения напорной камеры 2 на верху напорной камеры 2 расположено шарнирное средство 11. Поворот/вращение напорной камеры будет описан в связи с фиг. 6, 7 ниже. В пределах идеи изобретения шарнирное средство также может быть расположено в середине или на дне напорной камеры. Благодаря расположению шарнирного средства 11 на верху напорной камеры 2, достигают того, что центр вращения напорной камеры 2 находится на верху охлаждающего узла 3. Когда центр вращения напорной камеры 2 одновременно расположен на задней стенке охлаждающего узла 3, достигается то,что существует дополнительный объем в охлаждающем узле 3, когда напорная камера 2 находится в положении использования, и указанный объем может вмещать дополнительный контейнер с напитком для предварительного охлаждения, как показано на фиг. 5. Дополнительное преимущество заключается в том, что, когда напорную камеру 2 поворачивают в горизонтальное положение загрузки/разгрузки, она располагается на верху охлаждающего узла 3, что облегчает загрузку или выгрузку контейнеров с напитком и обеспечивает более эргономичное рабочее положение для пользователя устройства 1, и это особенно целесообразно при обращении с тяжелыми контейнерами с напитком, когда они заполнены. Согласно другому варианту конструкции (не показан) устройства 1 напорная камера может быть расположена с возможностью скольжения в вертикальном и/или горизонтальном направлении. Указанное средство скольжения может быть расположено на верху напорной камеры, на дне напорной камеры или в середине напорной камеры. Также в пределах идеи изобретения вместо того, что крышка напорной камеры обеспечивает доступ внутрь напорной камеры, вся стенка напорной камеры может подниматься как крышка и, таким образом, делать доступ возможным. Ниже будут описаны другие примеры (не показаны) обеспечения доступа в напорную камеру. В одном примере (не показан) напорная камера может быть установлена с возможностью поворота на дне напорной камеры. В случае, когда новый контейнер с напитком должен быть загружен в напорную камеру, напорную камеру сначала наклоняют таким образом, чтобы верхняя часть напорной камеры была расположена вне охлаждающего узла. В этом примере напорная камера может удерживаться конструкцией или зажимным приспособлением для контроля и поддержки напорной камеры в ходе наклона. После того как верхняя часть напорной камеры расположена вне охлаждающего узла, крышку напорной камеры поднимают. Крышку помещают на пол и пустой контейнер для напитка выгружают из напорной камеры. Затем новый, предпочтительно предварительно охлажденный контейнер с напитком загружают в напорную камеру и крышку снова устанавливают на место. Затем напорную камеру поворачивают на место. Во втором примере (не показан) напорная камера расположена на салазках, расположенных на дне напорной камеры, как упомянуто выше. В связи с салазками, которые приспособлены для движения в охлаждающий узел и из него, по существу, в горизонтальном направлении, расположена вертикальная направляющая система. Предпочтительно направляющая система может двигаться с указанными салазками. В случае, когда новый контейнер с напитком должен быть загружен в напорную камеру, напорную камеру вытягивают из охлаждающего узла на салазках. Крышку напорной камеры затем поднимают на ее направляющей системе. Когда крышка достигла заданного расстояния, т.е. расстояния, которое является достаточно большим для помещения нового контейнера с напитком между поднятой крышкой и дном напорной камеры, пустой контейнер с напитком удаляют и новый заполненный контейнер с напитком, предпочтительно, предварительно охлажденный, помещают на дно напорной камеры. После этого крышку помещают на место и затем салазки с вновь загруженной напорной камерой задвигают в охлаждающий узел. Следует отметить, что направляющая система также может содержать горизонтальную направляющую, расположенную на некотором расстоянии выше салазок, по которой крышка может быть установлена на направляющую систему и оттянута с нее для получения таким образом дополнительного пространства для пользователя в ходе разгрузки/загрузки контейнеров для напитка. В третьем примере (не показан) напорная камера помещена на салазки на дне. В этом примере два дна напорной камеры расположены рядом друг с другом, и вертикальная колонка расположена между ними. Кроме того, крышка напорной камеры соединена с колонкой посредством опоры, которая приспособлена для скольжения вверх и вниз по указанной колонке. В случае, когда новый контейнер с напитком должен быть загружен в напорную камеру, напорную камеру вытягивают из охлаждающего узла на-8 012761 салазках. Крышку напорной камеры затем поднимают посредством колонки на заданное расстояние, допускающее выгрузку пустого контейнера для напитка. На соседнем дне располагают предварительно охлажденный контейнер с напитком. Крышку затем поворачивают вокруг колонки к предварительно охлажденному контейнеру с напитком и затем опускают на этот контейнер с напитком. Затем на свободное дно загружают новый контейнер с напитком для предварительного охлаждения. Наконец, салазки задвигают обратно в охлаждающий узел. На фиг. 2 показан в виде сбоку другой вариант выполнения устройства 1', соответствующего изобретению. Этот вариант осуществления изобретения показывает домашнее устройство выдачи, в котором напорная камера (не показана) может содержать контейнер с напитком, вмещающий приблизительно 5 л. Устройство 1' здесь показано в положении использования, готовое для выдачи напитка в стакан. Вследствие компактности этого устройства 1' напорная камера устроена как являющаяся охлаждающим узлом. Охлаждение напорной камеры осуществляется в этом варианте осуществления изобретения системой термоэлектрического охлаждения, однако могут применяться другие типы охлаждения. Для выдачи напитка в соединении с выходным концом 16 линии выдачи (не показана) расположен привод 15 крана. Устройство 1' содержит верхнюю часть 17 и донную часть 18. На фиг. 3 изображено устройство 1', показанное на фиг. 2, в положении загрузки. В этом положении верхняя часть 17 повернута от донной части 18. Когда верхняя часть 17 повернута, источник давления(не показан) отсоединен от напорной камеры, которая содержится на верху 17. Затем можно открыть напорную камеру и выгрузить пустой контейнер для напитка и загрузить новый заполненный контейнер. Это устройство 1' не приспособлено для вмещения дополнительного контейнера с напитком для предварительного охлаждения, однако контейнер с напитком, используемый в этом устройстве 1', настолько мал, что он легко помещается в существующие холодильники в нормальном доме. Затем напорную камеру закрывают и верхнюю часть 17 поворачивают назад для соединения с донной частью 18 и, таким образом, с источником давления, который немедленно начнет повышать давление в напорной камере для обеспечения выдачи. На фиг. 4 показан вид сверху в сечении внутреннего пространства устройства 1, изображенного на фиг. 1. На фиг. 4 показано, что напорная камера 2 расположена позади охлаждающего узла 3. Напорная камера 2 в этом варианте осуществления изобретения круглая для вмещения круглого контейнера 19 с напитком. В пределах идеи изобретения напорная камера может иметь другие геометрические формы,однако предпочтительно имеет форму, приспособленную к форме сечения контейнера с напитком. Позади напорной камеры 2 показано опорное средство для удерживания напорной камеры, и оно будет описано далее в связи с фиг. 6 и 7. Вследствие того факта, что напорная камера 2 расположена позади охлаждающего узла 3, существует объем для дополнительного контейнера с напитком, помещенного перед напорной камерой 2, как показано на фиг. 5. На фиг. 5 показан дополнительный контейнер 19' с напитком, помещенный в упаковочную коробку 20. Указанная упаковочная коробка 20 может быть выполнена, например, из картона. В предпочтительном варианте осуществления изобретения упаковочная коробка может содержать донную часть, которая приспособлена для поддержки контейнера с напитком, и верхнюю часть, которая приспособлена для удаления с донной части. Верхняя часть может быть удалена прежде, чем контейнер с напитком и донная часть помещены в охлаждающий узел для предварительного охлаждения, таким образом обеспечивая то,что упаковочная коробка не будет выполнять функцию теплоизоляции для контейнера с напитком. Таким образом, время предварительного охлаждения контейнера с напитком значительно сокращается. Упаковочная коробка 20 будет описана далее в связи с фиг. 40-43. На фиг. 6 показан в сечении вид сбоку напорной камеры 2 с контейнером 19 для напитка, помещенным в напорную камеру 2. Контейнер 19 с напитком помещен перевернутым, и напорная камера находится в этом вертикальном положении, будучи готовой к использованию. Контейнер 19 с напитком содержит соединительный элемент 21, расположенный на выпускном отверстии контейнера 19 с напитком. Соединительный элемент 21 выполнен с возможностью упора в крышку 9 напорной камеры 2 (при использовании) и для выравнивания отверстия 22 крышки 9 относительно входного конца линии выдачи(не показана), а также для соединения входного конца линии выдачи с выпускным отверстием контейнера 19 с напитком. Соединительный элемент 21 будет описан подробно в связи с фиг. 10-22. Снаружи от напорной камеры 2 в охлаждающем узле (не показан) расположено опорное средство 23, приспособленное для удерживания и фиксации напорной камеры 2 относительно охлаждающего узла. Опорное средство 23 может быть прикреплено к задней стенке охлаждающего узла в точках 24 и 25 опорного элемента 23. Опорное средство 23 в этом варианте осуществления изобретения показано как решетчатая структура, но может также иметь другие конфигурации и дизайны. Опорное средство 23 может быть расположено на каждой стороне напорной камеры 2 и предпочтительно верхний конец опорного средства 23 соединен с шарнирным средством 11. Нижний конец опорного средства 23 соединен со средством 26, которое допускает поворот напорной камеры 2 между двумя положениями. Средство 26 в этом варианте конструкции представляет собой газовый цилиндр, который одним концом соединен с опорным средством 23 и другим концом - с напорной камерой. Это средство 26 облегчает обращение с напорной камерой для пользователя, когда напорная камера должна быть пе-9 012761 ремещена между первым положением, т.е. положением использования и вторым положением, т.е. положением выгрузки/загрузки. Газовые цилиндры 26 также приспособлены для гашения скорости поворота,которая без средства 26 может быть слишком высокой вследствие того факта, что напорная камера 2 имеет центр вращения на конце и что напорная камера 2 с заполненным контейнером для напитка имеет значительную инерцию, которая будет преобразована в высокую скорость вращения, если пользователь или средство 26 не гасит ее. Средство 26 может также быть пружинным средством или гидравлическими цилиндрами. На фиг. 7 изображена напорная камера 2, показанная на фиг. 6, во втором положении выгрузки/загрузки, т.е. в горизонтальном положении напорной камеры 2. В этом положении газовый цилиндр 26 показан в раздвинутом положении. Напорная камера 2 может также содержать удерживающее средство (не показано) для фиксации напорной камеры 2 в первом положении и втором положении соответственно. Когда напорная камера 2 находится во втором положении, применяется средство сброса давления(не показано) для сброса давления в напорной камере 2 и, таким образом, для получения возможности безопасного удаления крышки 9 напорной камеры 2. На фиг. 8 показан контейнер 19 с напитком емкостью 5 л, соответствующий показанному изобретению. На выходном конце контейнера 19 с напитком расположен соединительный элемент 21. Этот контейнер 19 с напитком емкостью 5 л может использоваться в связи с устройством 1', показанным на фиг. 2 и 3. Контейнер 19 с напитком предпочтительно изготовлен из пластмассы, в частности полимера, такого как полиэтиленнафталат или полиэтилентерефталат, предпочтительно смешанный полиэтилентерефталат. Таким образом, контейнер 19 с напитком может быть сформирован как тонкостенная, самонесущая конструкция, которая может сжиматься, когда к напорной камере прилагается внешнее давление. Контейнер 19 с напитком может быть изготовлен как многослойная структура, включающая барьер для кислорода для защиты напитка, содержащегося в контейнере для напитка. Кроме того, контейнер 19 с напитком может быть затенен или окрашен для создания барьера для света в случае, если качество напитка чувствительно к свету. Такой барьер для света может быть помещен в барьер для кислорода. Другие пригодные способы включают покрытие контейнера 19 для напитка, например плазменным покрытием внутренней поверхности и/или эпоксидным покрытием внешней поверхности. Контейнер 19 для напитка предпочтительно содержит пять частей: первая часть 27 является изогнутым дном контейнера 19 для напитка; изогнутая вторая часть 28; третья средняя часть 29, которая предпочтительно не изогнута; изогнутая четвертая суживающаяся часть 30 и пятая, горловинная часть 31,имеющая выпускное отверстие. На фиг. 9 показан контейнер 19 для напитка другого размера в меньшем масштабе, чем показанный на фиг. 8. Этот контейнер 19 для напитка может содержать 20 л и может использоваться в устройстве 1,показанном на фиг. 1. Разница между контейнером для напитка, показанным на фиг. 8, и контейнером,показанным на фиг. 9, состоит в том, что третья средняя часть 29 имеет большую протяженность в контейнере для напитка, показанном на фиг. 9, посредством чего получен больший объем контейнера. Предпочтительно другие части идентичны таким образом, что все элементы, используемые в связи с контейнерами для напитка, а также с устройством, стандартизированы, что облегчает производство и обращение с конкретными элементами устройства. Другое преимущество состоит в том, что контейнер для напитка емкостью 5 л может использоваться в устройстве 1, показанном на фиг. 1, когда, например, изготовитель напитка внедряет новый напиток и потребитель сначала захочет попробовать новый напиток перед размещением большего заказа изготовителю. Контейнеры 19 для напитка могут транспортироваться к месту заполнения отдельно. Обычно такие контейнеры 19 для напитка не раздуты до их полного размера непосредственно до их заполнения напитком. В пункте производства контейнеры 19 для напитка раздувают до их полного размера, когда контейнер 19 имеет донную часть, среднюю часть в целом с цилиндрической стенкой, суживающуюся часть и горловинную часть, содержащую впускное/выпускное отверстие. После раздувания контейнера 19 для напитка в необходимую форму контейнер 19 заполняют необходимым напитком и закрывают посредством опрессовывания соединительного элемента 21 на горловине. Таким образом, соединительный элемент 21 функционирует как колпачок. Предпочтительно соединение между соединительном элементом 21 и контейнером 19 для напитка имеет такую природу, что, если соединительный элемент 21 однажды прикреплен к контейнеру 19 с напитком, он не может быть удален без повреждения контейнера 19 с напитком и/или соединительного элемента 21, таким образом обеспечивая получение защищенного от незаконного вскрытия контейнерного узла, содержащего напиток, готового для поставки к месту потребления. Такое неотделимое соединение может быть получено многими разными способами. Предпочтительно соединение получают посредством опрессовки соединительного элемента 21 на горловине контейнера 19 с напитком, при этом горловина и соединительный элемент 21 снабжены взаимодействующими блокирующими средствами, например, в форме надрезов/зубцов и выемок/фланцев, как показано на фиг. 11 и 13, или любым другим видом защелкивающегося механизма. В альтернативном варианте соединительный элемент 21 может быть приклеен или приварен к горловине контейнера 19 с напитком или соединительный элемент 21 может быть- 10012761 навинчен на горловину контейнера 19 с напитком при условии, что резьба снабжена средством для предотвращения отсоединения соединительного элемента 21. Множество различных факторов и обстоятельств от заполнения контейнеров для напитка до выдачи напитка могут играть существенные роли в отношении вкуса выданного напитка. Рассматривая в качестве примера пиво, процедура заполнения может играть роль в отношении вкуса выданного напитка. Предпочтительно бочонки поставляются к месту заполнения как заготовки из полимерного материала,как описано выше. Эти заготовки преобразуют в завершенные бочонки посредством расширения давлением воздуха в месте заполнения. Бочонки подлежат утилизации, это означает, что они используются только один раз и их не очищают и не используют повторно подобно обычным пивным бочонкам. Таким образом, мало того, что используют новые бочонки (т.е. никогда не использовавшиеся ранее), когда их заполняют, но их также преобразуют в их конечную форму в месте заполнения и в таких же высокогигиеничных и контролируемых условиях, которые применяются в самом процессе заполнения. Это, конечно, способствует возможности исключения загрязнения бочонков и напитка и, таким образом, увеличивает качество пива. Бочонки обычно заполняют посредством заполняющей трубы, вставляемой в бочонок сквозь отверстие на верху бочонка. Напиток в этом случае заливают в бочонок от дна, таким образом постепенно вытесняя воздух, содержащийся в бочонке, по мере его наполнения. Кроме того, бочонок может быть продут углекислым газом перед заполнением. Когда бочонок заполнен, соединительный элемент помещают на отверстие бочонка, таким образом герметизируя бочонок. В этот момент в бочонке фактически не остается воздуха. Это является преимуществом, так как избыточный воздух в бочонке может содействовать ухудшению вкуса и других свойств напитка. Кроме того, благодаря использованию устройства, которое сжимает гибкий полимерный контейнер с напитком при его опустошении, внешний воздух не поступает в контейнер после его вскрытия, что, таким образом, дополнительно предотвращает порчу напитка воздухом. Кроме того, материал бочонка может играть очень существенную роль в сохранении свойств напитка. Конкретный материал, из которого выполнен бочонок, конечно, может влиять на напиток, например предотвращая или допуская диффузию газов сквозь бочонок, таким образом влияя на уровень различных газов в напитке, таких как кислород, углекислый газ и азот. Диффузия или отсутствие диффузии этих газов из пива или в него могут влиять на срок годности в открытой или закрытой форме бочонка. Другие свойства, такие как вкус, аромат и пенообразование, также могут подвергаться влиянию. Кроме того, также может быть выгодно для свойств напитка использование одноразовых линий выдачи и клапанов. Благодаря использованию одноразовых частей, риски загрязнения напитка не очищенными узлами минимизируются. Часто может быть и трудоемко, и трудно должным образом очищать устройства выдачи напитка, включающие линии выдачи и клапаны. Одноразовые линии выдачи и клапаны, таким образом, оказывают большую помощь пользователю устройства и также предохраняют потребителей от плохо сохраненных устройств и следующего из этого низкого качественного напитка. На фиг. 10 показан в сечении вид сбоку соединительного элемента 21, соединенного с горловинной частью 31 контейнера с напитком. В этом варианте осуществления изобретения линия 32 выдачи показана в форме змеевика и размещена в соединительном элементе 21. С линией 32 выдачи соединен клапан 33 выдачи. На нижней части соединительного элемента 21 расположена крышка 34 для предохранения линии выдачи в ходе транспортировки. На фиг. 12 в увеличенном масштабе показан район соединительного элемента 21, показанного на фиг. 10, показывающий, что входной конец 35 линии 32 выдачи расположен в соединительном элементе 21 в пробойнике 36. Указанный пробойник 36 выполнен с возможностью прокалывания мембраны 37 при использовании, таким образом создавая сообщение по текучей среде между выпускным отверстием контейнера с напитком и входом 35 линии 32 выдачи. Вокруг входного конца 35 линии 32 выдачи расположена переходная часть 46, которая приспособлена для вставки в соответствующее принимающее средство 47 соединительного элемента 21 и, таким образом, прикрепления линии 32 выдачи к соединительному элементу. Предпочтительно соединение выполнено прессовой посадкой. Принимающее средство 47 и пробойник 36 расположены на гибком фланце 48. На фиг. 11 также показан соединительный элемент 21 в сечении в виде сбоку. Выделенный кружком район 38 показан в увеличенном масштабе на фиг. 13 и подробно показывает соединение между горловиной контейнера с напитком и соединительным элементом. Между контейнером для напитка и соединительным элементом расположено уплотнительное кольцо 39. Уплотнительное кольцо 39 исключает любую утечку напитка в ходе нормального использования, а также обеспечивает уплотнение, когда происходит взаимное смещение контейнера с напитком и соединительного элемента. На фиг. 14 соединительный элемент 21 показан видом в перспективе сверху. Соединительный элемент 21 содержит корпус 41, прокалываемое уплотнительное средство, т.е. мембрану (не показана), для уплотнения контейнера с напитком, запирающее средство 40 (см. фиг. 13) для неразъемного и герметичного соединения соединительного элемента 21 с горловинной частью контейнера с напитком и уплотнительное средство (не показано, однако показано на фиг. 13) для герметичного уплотнения контейнера с напитком относительно соединительного элемента 21 и полого пробойника 36, приспособленного для прокалывания прокалываемого уплотнительного средства.- 11012761 Дополнительно, в качестве части соединительного элемента 21 может применяться вторая мембрана. Эта мембрана может быть выполнена из полимерного материала, такого как полиэтилентерефталат, и может быть неотъемлемой частью соединительного элемента 21. Вторая мембрана предпочтительно может быть расположена снаружи от первой мембраны относительно внутренней части контейнера с напитком и может, таким образом, быть первой мембраной, которая будет проколота пробойником. Пробойник может быть приспособлен специально для взаимодействия с такой второй мембраной. Например,пробойник может быть выполнен из металла для обеспечения надлежащего прокалывания мембран. На фиг. 49 показан вид в сечении части соединительного элемента 21. На фиг. 49 часть пробойника, обращенная к мембранам и контейнеру для напитка, показана как плоская. Эта форма может быть предпочтительной формой для металлического пробойника. Кроме того, вокруг периферийной стенки 43 расположены ребра 42, причем указанная стенка 43 приспособлена для удерживания запирающего средства 40 и упирается во внешнюю сторону горловины контейнера с напитком, когда указанный контейнер соединен с соединительным элементом 21. Ребра 42 поддерживают стенку 43 и, таким образом, горловину контейнера с напитком и обеспечивают жесткий контакт между соединительным элементом 21 и горловиной контейнера с напитком. Следует отметить,что когда соединительный элемент 21 установлен на контейнере для напитка, соединительный элемент 21 используется как ручка, таким образом облегчая обращение с цилиндрическим контейнером с напитком для пользователя. Таким образом, большое значение имеет то, что контакт между контейнером для напитка и соединительным элементом является жестким, насколько это возможно. Указанные ребра 42 могут также продолжаться до суживающейся части контейнера с напитком для удерживания ее. На фиг. 15 соединительный элемент 21 показан в виде в перспективе снизу. Корпус 41 образует кольцевой объем, в котором линия выдачи может быть расположена в спиральной форме, как показано на фиг. 10 и 11. Вблизи центра соединительного элемента 21 расположена кольцевая стенка 45, предназначенная для предохранения соединения между линией выдачи и соединительным элементом 21. Стенка 45 также предохраняет фланец 48. На фиг. 16-18 показан соединительный элемент 21 в виде сбоку, виде в плане и виде снизу соответственно. На фиг. 19, 20 показаны различные виды в сечении сбоку соединительного элемента 21. На фиг. 21 подробно показан район фланца 48 и стенки 45, показанный на фиг. 19. Обведенный кружком район 49 на фиг. 20 показан в увеличенном масштабе на фиг. 22 и снова показывает подробно принимающее средство 47, пробойник 36, приспособленный для прокалывания мембраны 37, и гибкий фланец 48. Предпочтительно полый пробойник 36 имеет средство для упора в крышку, тогда как крышка имеет соответствующее средство для упора. Это позволяет пробойнику 36 вскрывать контейнер с напитком посредством прокалывания уплотненного выпускного отверстия автоматически, когда контейнер с напитком принудительно движется вниз к крышке напорной камеры, так как упор в крышку вызывает движение пробойника 36 относительно соединительного элемента 21. Таким образом, необходимость в действиях вручную для вскрытия контейнера с напитком перед размещением контейнера с напитком в устройстве 1, 1' устраняется. Пробойник 36 в показанном варианте осуществления изобретения выполнен как неотъемлемая часть соединительного элемента 21. Пробойник 36, как описано выше, снабжен фланцем 48. Фланец 48 может быть снабжен одной или более прорезью (не показаны) и предпочтительно выполнен из того же материала, как и другие части пробойника 36. Прорези фланца 48 обеспечивают упругость фланца 48 и вызывают изгиб наружу фланца 48, когда пробойник 36 принудительно движется к контейнеру для напитка для прокалывания мембраны 37. Детали соединительного элемента 21 предпочтительно выполнены из пластмассового материала,такого как полиэтилентерефталат, полиэтилен, полибутадиен или полипропилен. Это обеспечивает низкие производственные затраты, а также позволяет измельчать детали и повторно использовать для получения новых изделий из пластмассы, например новых соединительных элементов. Уплотнители могут быть приклеены к соединительному элементу. Материал для этих уплотнений/мембран может представлять собой, например, пластмассу, покрытую пластмассой бумагу, бумагу, алюминиевую фольгу. Кроме того, конструкция соединительного элемента 21, приспособленного для взаимодействия с крышкой напорной камеры, позволяет контейнеру для напитка, когда указанный соединительный элемент установлен на горловине контейнера с напитком, стоять вертикально с выпускным отверстием контейнера, обращенным вниз. Соединительный элемент 21 позволяет контейнеру для напитка стоять на крышке, а также на любой другой поверхности без любого риска повреждения выпускного отверстия контейнера с напитком, так как внешняя стенка соединительного элемента продолжается за горловинную часть контейнера с напитком. Дополнительно, это оставляет возможность формирования верхнего конца в целом цилиндрического складного контейнера для напитка, противоположного выпускному концу, так, чтобы обеспечивать оптимальные характеристики сжатия. По существу, плоский соединительный элемент 21 значительно упрощает установку контейнера с напитком в напорную камеру, так как контейнер с напитком не должен перемещаться по стенкам устройства выдачи, как в случае с устройствами предшествующего уровня техники. Таким образом, конст- 12012761 рукция предусматривает легкое размещение даже больших контейнеров с напитком. В другом, не показанном варианте осуществления изобретения полый пробойник может быть исключен и может быть заменен косо срезанным входным концом линии выдачи. Вопрос может состоять в том, что входной конец линии выдачи продолжается сквозь переходную часть 46 таким образом, что,когда линия выдачи соединена с соединительном элементом 21 в принимающем средстве 47, косо срезанный конец линии выдачи также пройдет через фланец 48 и остановится на заданном расстоянии от мембраны 37, которую необходимо проколоть. Кроме того, пружинное средство может быть расположено в напорной камере для облегчения прокалывания мембраны. На фиг. 23 и 24 показана переходная часть 46 в виде сбоку и в виде сбоку в сечении соответственно. Внешняя поверхность переходной части 46 содержит фланец 50, который выполнен с возможностью зацепления с соответствующим кольцевым пазом в принимающем средстве 47 таким образом, чтобы обеспечивалось запирание между переходной частью и принимающим средством. Следует отметить, что запирание имеет такую природу, что переходная часть может быть удалена из принимающего средства с использованием заданной силы. На фиг. 25 и 26 показан клапан 33 выдачи в виде в перспективе сбоку и в виде в сечении сбоку соответственно. На фиг. 26 выходной конец линии 32 выдачи показан помещенным в клапан 33 с использованием такого же средства для соединения, как на входном конце линии выдачи, т.е. переходной части 46 и соответствующего принимающего средства 47 в клапане 33. Соединение между линией выдачи и клапаном может быть защелкивающимся соединением, в результате чего достигается легкая замена клапана. Клапан 33 выдачи может быть стандартным линейным клапаном и может быть заменяемым. Заменяемый клапан выдачи может быть расположен на выходном конце линии выдачи и может быть расположен с соединением с взаимодействующим средством (не показано), причем указанное взаимодействующее средство приспособлено для воздействия на определенный вид выдаваемого напитка таким образом, чтобы достигать необходимого выдачи для конкретного напитка. На фиг. 50 показан вид в сечении варианта конструкции заменяемого клапана выдачи, в котором взаимодействующее средство является неотъемлемой частью. Клапан показан с одного конца и взаимодействующее средство можно видеть внутри клапана. В этом конкретном варианте осуществления изобретения взаимодействующее средство получено посредством выполнения отверстий в неотъемлемой части, например небольшой пластине клапана. Напиток, проходящий сквозь клапан, таким образом, также продолжается сквозь эти отверстия. Наличие взаимодействующего средства, как неотъемлемой части клапана, дает преимущество, заключающееся в том, что взаимодействующее средство автоматически устанавливается и удаляется вместе с заменяемым клапаном. Таким образом, нет риска выпадения или потери взаимодействующего средства в процессе замены клапана, и старое и возможно загрязненное взаимодействующее средство никогда не будет по ошибке повторно использоваться как часть устройства 1, когда клапан заменен. Кроме того, при поставке заменяемого клапана вместе с контейнером с напитком, например бочонком с пивом, или возможно соединенного с ним может всегда поставляться надлежащий тип взаимодействующего средства для соответствия напитку, таким образом делая смену между различными напитками легкой и безопасной для пользователя. Кроме того, выполнение взаимодействующего средства как неотъемлемой части клапана устраняет необходимость отдельного изготовления взаимодействующего средства и, таким образом, делает производство более легким и менее дорогим. На фиг. 27 и 28 показан уплотнительный элемент 51 в виде в плане и в виде сбоку в сечении, выполненном по линии А-А на фиг. 27 соответственно. Уплотнительный элемент 51 расположен внутри крышки 9 и соединительного элемента 21 при использовании. Уплотнительный элемент 51 сформирован как кольцо и содержит основную часть 52, фланец 53 и множество надрезов 54, расположенных вокруг основной части 53 с взаимным разнесением на противоположной стороне выступа 53. При использовании устройства, когда контейнер с напитком загружен в напорную камеру и напорная камера помещена в положение для использования, т.е. вертикальное положение, контейнер с напитком, расположенный в перевернутом положении, начнет двигаться вниз к крышке напорной камеры. Соединительный элемент 21 в ходе этого перемещения будет сначала входить в контакт с выступом 53 уплотнительного элемента 51, посредством чего достигается уплотнение, и может быть создано давление. Соединительный элемент 21 продолжает его перемещение к крышке и, таким образом, будет нажимать на выступ 53 вниз к основной части 52 уплотнительного элемента 51. Когда давление в напорной камере возрастает, соединительный элемент будет принудительно перемещаться к крышке, и уплотнительный элемент 51 будет обеспечивать надлежащее уплотнение между крышкой и соединительным элементом. Кроме того, благодаря конструкции уплотнительного элемента 51, уплотнительный элемент 51 будет легко отсоединяться от соединительного элемента, когда контейнер с напитком отсоединяют от напорной камеры. Кроме того, уплотнительный элемент может также иметь другие геометрические конфигурации и конструкции, такие как круглую (например, уплотнительное кольцо), квадратную, эллиптическую или любую их комбинацию, и может быть выполнен из материала, который облегчает герметизацию, такого как резиновые материалы.- 13012761 На фиг. 29 показан вариант выполнения колонки 7, содержащей кран 55 выдачи, привод 15 крана,первый конец 56 и второй конец 57. На фиг. 30 показан вид сбоку в сечении колонки 7, показанной на фиг. 29. Колонка 7 содержит первый канал 58, второй канал 59 и третий канал 60. Стенки каналов 58-60 могут быть выполнены из различных материалов или комбинаций материалов, таких как металл, пластик или каучук. Внешние стенки первого канала 58 могут быть полностью или частично стенками колонки 7,как показано на фиг. 30. Второй канал 59 и третий канал 60 показаны как проходящие из колонки 7 в ее первом конце 56. Второй и третий каналы 59 и 60 расположены внутри первого канала 58. Второй и третий каналы 59 и 60 могут быть расположены смежно, как показано, или располагаться некоторым другим образом, например, когда второй канал 59 расположен полностью или частично внутри третьего канала 60. Первый канал 58 может содержать изолирующий материал (не показан), такой как газ, пена, или теплоотражающий материал для теплоизоляции второго и третьего каналов 59 и 60. Благодаря применению колонки 7, имеющей внешнюю стенку 61, образующую внутренний первый канал 58 между первым концом 56 и вторым концом 57 колонки 7, где по меньшей мере два канала 59,60 расположены в указанном первом канале 58, второй канал 59 расположен для размещения линии выдачи (не показана) и получен третий канал 60, который находится в сообщении по текучей среде с указанным вторым каналом 59 во втором конце 57 колонки 7, получено эффективное поддержание охлаждения линии выдачи в колонке. Второй канал и третий канал могут продолжаться некоторое расстояние от первого конца колонки 7 до охлаждающего узла, и указанные каналы могут быть теплоизолированы по этому расстоянию. Это может улучшить поддержание охлаждения и минимизировать потери энергии, особенно в системах с длинными линиями выдачи. Система охлаждения может содержать средства для поддержания охлаждения линии выдачи, например с использованием газового или жидкостного охлаждения, и может содержать средство для вентиляции, такое как механический вентилятор, для подачи охлажденного воздуха, по меньшей мере, через второй канал. Такое вентиляционное средство обеспечивает легкую циркуляцию воздуха. Предпочтительно охлажденный воздух может продуваться через второй канал в направлении, противоположном направлению потока напитка в линии выдачи. Такой противоток охлажденного воздуха обеспечивает очень эффективное охлаждение и обеспечивает то, что конец линии выдачи вблизи привода крана хорошо охлажден и, таким образом, напиток, содержащийся в линии выдачи, поддерживается в охлажденном состоянии. В другом, не показанном варианте осуществления изобретения третий канал может быть исключен и второй канал может быть расположен для теплопроводного охлаждения линии выдачи. Второй канал может содержать решетку или сетку из проволоки из теплопроводного материала. Такая решетка или сетка является простым и эффективным средством для осуществления теплопроводного охлаждения. Далее будет описана последовательность видов, показывающих этапы подготовки одного варианта выполнения устройства 1 для выдачи, соответствующего изобретению. Более конкретно, на фиг. 31-37 показана последовательность этапов, выполняемых для удаления использованного и, таким образом,сжатого контейнера для напитка из устройства 1, на фиг. 38 и 39 показана загрузка и установка нового контейнера с напитком в устройство 1. На фиг. 31 показан этап, в ходе которого охлаждающий узел 3 открывают и извлекают упаковочную коробку 20, содержащую предварительно охлажденный контейнер 19 для напитка для получения доступа в напорную камеру 2. На фиг. 31 показан этап b, в ходе которого напорную камеру 2 переводят из вертикального рабочего положения в горизонтальное положение загрузки посредством захвата ручки 10 крышки и оттягивания ее наружу и вверх, задавая медленное вращательное движение посредством цилиндров, как описано в связи с фиг. 6 и 7. На фиг. 32 показан манометр 62, указывающий состояние наличия давления и отсутствия давления в напорной камере 2. На фиг. 32 также показан сброс давления через нагнетательный клапан 63 на крышке 9 напорной камеры 2. Система создания давления управляется автоматически, однако для безопасности и текущего контроля она снабжена манометром 62, как показано на фиг. 32 в связи с напорной камерой 2. Если в напорной камере 2 еще существует давление, может осуществляться сброс давления вручную посредством открывания предохранительного клапана 63, как показано на фиг. 32. На фиг. 33 показана крышка 9 напорной камеры 2, и она иллюстрирует применение небольшого давления к крышке 9 для отсоединения соединительного элемента контейнера для напитка (не показан) в напорной камере 2 от крышки 9. Кроме того, легко определить, что напорная камера 2 располагается на верху охлаждающего узла 3, таким образом обеспечивая эргономические условия эксплуатации для пользователя. На фиг. 34 показана крышка 9 напорной камеры 2, и она иллюстрирует отпирание и отделение крышки 9 от напорной камеры 2. В предпочтительном варианте осуществления изобретения крышка 9 поворачивается против часовой стрелки на 360, как показано на фигуре. На фиг. 35 показаны охлаждающий узел 3, напорная камера 2 с использованным и сжатым находящимся внутри нее контейнером 64 для напитка, канал 13 линии выдачи, крышка 9 и линия 32 выдачи. Крышка 9 отделена от напорной камеры 2 и направляется по линии 32 выдачи к отверстию 12 канала 13- 14012761 линии выдачи, где отверстие (не показано) крышки 9 совмещается с отверстием 12 канала 13 линии выдачи. Небольшой нажим, прилагаемый к крышке 9, вызывает защелкивающееся соединение, прикрепляющее крышку 9 к каналу 13 линии выдачи. На фиг. 36 показан вид колонки 7, показанной на фиг. 1, 29 и 30, с краном 55 выдачи, приводом 15 крана и линией 32 выдачи, причем линия 32 выдачи отсоединена от крана 55 выдачи на колонке 7. На фиг. 37 показан этап а извлечения линии 32 выдачи из канала линии выдачи посредством легкого вытягивания его наружу сквозь отверстие крышки 9. На фиг. 37 также показан этап b легкого извлечения использованного и сжатого контейнера 64 для напитка из напорной камеры 2. Согласно фиг. 37 легко понять, что контейнер 64 для напитка, по существу, полностью сложен после использования. Сжатый контейнер 64, таким образом, не может использоваться повторно и может быть удален в отходы. На фиг. 38 этап а показывает извлечение контейнера 19 с напитком, предпочтительно предварительно охлажденного, как показано на фиг. 31, из его упаковочной коробки 20. Контейнер 19 с напитком затем вставляют в напорную камеру 2, как показано этапом b на фиг. 38. На этапе с на фиг. 38 линия 32 выдачи направляется сквозь крышку 9 и далее по каналу линии выдачи. Линия 32 выдачи появляется из крана 55 выдачи и блокируется в положении выдачи, как показано этапом d на фиг. 38. Согласно фиг. 35 крышка 9 направляется от совмещения с концом 12 канала 13 линии выдачи по линии 32 выдачи к напорной камере 2, закрывая напорную камеру 2. Этап а на фиг. 39 показывает запирание крышки 9 на напорной камере 2, которое осуществляется поворотом крышки 9 по часовой стрелке на 360. Надлежащее запирание крышки 9 проверяют, как показано этапом b на фиг. 39, и напорную камеру 2 затем переводят в рабочее положение, как показано этапом с на фиг. 39. Для предотвращения зажима или сдавливания линия 32 выдачи прикреплена предпочтительно к соединительному средству 12 канала линии выдачи, как показано этапом d на фиг. 39. На фиг. 40 показана упаковочная коробка 20. Упаковочная коробка 20 может быть выполнена, например, из картона и приспособлена для содержания заполненного контейнера с напитком в ходе транспортировки и хранения. На верху упаковочной коробки 20 расположены ручки 70 для облегчения обращения с коробкой. В расположенной ниже части упаковочной коробки находится средство 71 для отделения верхней части от донной части. На фиг. 41 показано, как пользователь разделяет части посредством оттягивания отрывной полосы по окружности упаковочной коробки. Может использоваться другое средство отделения, такое как, например, перфорированные районы, которые облегчают отделение. На фиг. 42 показан подъем верхней части 72 над контейнером 19 для напитка. Донная часть 73 приспособлена для удерживания контейнера 19 с напитком таким образом, что контейнер с напитком может быть размещен в вертикальном положении без наклона или опрокидывания. Донная часть 73 приспособлена для сжатия снаружи контейнера с напитком таким образом, что донная часть 73 не может случайно отделиться, когда контейнер с напитком перемещается без верхней части. Когда верхняя часть 72 отделена, контейнер 19 с напитком с донной частью 73 может быть помещен в охлаждающий узел 3 для предварительного охлаждения, как показано на фиг. 43. Обращение с контейнером 19 с напитком может осуществляться с использованием соединительного элемента 21, как ручки. Благодаря удалению верхней части упаковочной коробки, исключается то, что верхняя часть функционирует как теплоизоляция для контейнера с напитком. Таким образом, время предварительного охлаждения контейнера с напитком значительно уменьшается. После того, как новый контейнер 19 с напитком помещен в охлаждающий узел 3 для предварительного охлаждения, дверцу закрывают, и устройство готово к использованию. На фиг. 45-48 показаны различные количества напорных камер 2, расположенных в общих для них узлах. Напорные камеры 2 содержат крышки 9 и предпочтительно могут быть расположены на колонке,например, показанной на фиг. 44, или на некотором другом опорном средстве. Линии 32 выдачи, соединенные с контейнерами для напитка в напорных камерах, могут продолжаться, возможно, как пучок, например, через один или более каналов линии 32 выдачи или направляющие трубки, к множеству кранов выдачи. В альтернативном варианте напорные камеры 2 могут быть подготовлены для взаимодействия с некоторыми существующими системами выдачи напитка. Например, переходное средство может быть расположено в соединении с крышками напорных камер 2 для соединения их с существующей системой линий выдачи напитка. Такое переходное средство может иметь любую форму и может быть выполнено из любого материала, необходимого для соединения напорной камеры и, следовательно, контейнера с напитком с линией выдачи. Таким образом, несколько кранов выдачи могут снабжаться множеством различных напитков из одного центрального блока напорных камер 2. Блок напорных камер 2 предпочтительно может использовать общий охлаждающий узел 3, например, будучи расположенным в большом охлаждающем узле 3 или в некотором другом достаточно холодном месте, например подвале или большом холодильнике. Кроме того, блок, содержащий множество напорных камер 2, может также использовать общий источник давления.- 15012761 Согласно альтернативному варианту конструкции (не показан) линия 32 выдачи отделена от системы и, таким образом, имеет свободные оба ее конца, допуская свободный выбор порядка, в котором линия 32 выдачи соединяется с краном 55 выдачи и контейнером 19 с напитком и направляется сквозь крышку 9 и канал 13 линии выдачи. Например, может быть так, что линия 32 выдачи направляется от крана 55 выдачи, через канал 13 линии выдачи, через отверстие крышки 9 и к контейнеру 19 с напитком,помещенному в напорную камеру 2. В варианте осуществления изобретения множество контейнеров с напитком может быть расположено в одной напорной камере. Таким образом, достигается то, что для контейнеров для напитка можно использовать один источник давления и давление для принудительного выпуска напитка из контейнеров для напитка. Каждый контейнер с напитком может быть соединен с линией выдачи, причем линия выдачи ведет к крану выдачи, как описано выше. В этом варианте осуществления изобретения множество линий выдачи продолжается от контейнеров с напитком сквозь крышку и к крану (кранам) выдачи. В пределах идеи изобретения линии выдачи могут быть открыты отдельно или они могут быть соединены с одним краном выдачи и, таким образом, могут быть открыты одновременно. В последнем случае можно выдавать два отдельных напитка в один стакан таким образом, чтобы получать смешанный напиток. Хотя способы и устройство, а также чертежи показывают клапан 33, соединенный с выходным концом линии 32 выдачи, и указанный клапан 33 заменяется с линией 32 выдачи, в пределах идеи изобретения клапан 33 также может быть отдельным клапаном, который не заменяют вместе с линией 32 выдачи. Таким образом, выходной конец линии 32 выдачи и клапан 33 могут содержать дополнительное соединительное средство, которое может быть легко отделено, как показано на фиг. 26. Кроме того, выходной конец линии 32 выдачи (а также входной конец, если не установлен в контейнере для напитка) может содержать колпачок, кожух или крышку (не показаны), которые могут быть легко удалены после направления через устройство 1, 1' и непосредственно перед установкой линии 32 выдачи в клапане 33 и контейнере 19 для напитка соответственно. Таким образом, достигается то, что внутреннее пространство линии 32 выдачи сохраняется чистым и, таким образом, исключается загрязнение части, которая входит в контакт с напитком. Клапан 33 (если он расположен в линии выдачи перед направлением через устройство 1, 1') может также содержать колпачок, кожух или крышку с той же целью, как упомянуто выше. Кроме того, линия 32 выдачи (не показана) может содержать по меньшей мере два участка: первый участок, имеющий длину L1 и внутреннюю площадь А 1 поперечного сечения и второй участок после указанного первого участка, имеющий длину L2 и внутреннюю площадь А 2 поперечного сечения, где А 1 меньше А 2. Суть в том, что вследствие меньшей внутренней площади А 1 поперечного сечения давление напитка снижается при прохождении через первое сечение. Второй участок с большей площадью А 2 поперечного сечения может обеспечивать то, что напиток приобретает свойства потока и пенообразования,пригодные для выдачи. Такие пригодные свойства потока и пенообразования могут зависеть от типа выдаваемого напитка, и на них могут также воздействовать другие части устройства для выдачи напитка. Этот вариант выполнения линии выдачи особенно целесообразен в связи с устройством 1', показанным на фиг. 2. Таким образом, благодаря применению и использованию описанных выше устройств 1, 1' для выдачи напитка получено, что напиток, содержащийся в контейнере для напитка, может быть розлит без того, что сам указанный напиток будет выдаваться с любым газом или в контакте с ним в ходе выдачи таким образом, чтобы вкус, структура и ощущение напитка после выдачи были такими, как предназначены изготовителем напитка; устройство сбалансировано, т.е. внешние параметры, которые могут влиять на напиток, по существу, устранены до незаметного уровня; устройство просто и гибко в конструкции, а также удобно в использовании, и оно разрушает привычные установившиеся стереотипы в данной области, касающиеся как конструкции устройств, дизайна,поставки контейнеров с напитком, так и текущего ремонта и обслуживания устройств; контейнеры для напитка не используются повторно и, таким образом, не требуют обратной транспортировки к изготовителю напитка для очистки и повторного заполнения, таким образом давая огромное преимущество в районах, где потребление напитка невысокое и где ближайший производитель находится далеко; производство устройств легко и недорого и загрузка контейнеров для напитка в напорную камеру и выгрузка из нее облегчены так, что достигнуты эргономичные рабочие положения для пользователя. Хотя изобретение было описано выше в связи с предпочтительными вариантами осуществления изобретения, для специалиста в данной области техники будет понятно, что возможны модификации, не отходящие от объема изобретения, определенного нижеследующей формулой изобретения.- 16012761 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство (1, 1') для выдачи напитка, содержащее систему теплопередачи для обеспечения охлаждения или нагревания, по меньшей мере, напорной камеры (2), причем указанная напорная камера (2) выполнена с возможностью при использовании вмещения контейнера (19) с напитком, при этом указанный контейнер (19) с напитком выполнен из сминаемого материала, а на выпускном отверстии контейнера с напитком (19) расположен соединительный элемент (21); указанная напорная камера (2) содержит стенку (8) и крышку (9), образующие пространство для вмещения контейнера (19) с напитком; указанная напорная камера (2) также снабжена источником давления для создания заданного давления в напорной камере (2); и при использовании устройства (1, 1') линия выдачи (32) соединена с выпускным отверстием указанного контейнера (19) с напитком и продолжается от выпускного отверстия через отверстие в крышке(9) напорной камеры (2) к крану выдачи; в котором выдача напитка осуществляется путем обеспечения заданного давления в напорной камере (2) и, когда линия выдачи (32) открыта в кране выдачи, это давление будет прикладывать давление к внешней поверхности контейнера (19) с напитком, который начнет сжиматься, при этом напиток будет выдавливаться из контейнера (19) для напитка в линию выдачи (32) и наружу из крана выдачи без снабжения указанного напитка газом или в контакте с газом в ходе выдачи. 2. Устройство по п.1, в котором система теплопередачи представляет собой систему охлаждения. 3. Устройство по п.2, в котором система охлаждения содержит охлаждающий узел (3), такой как холодильник. 4. Устройство по п.3, в котором вентиляционное средство приспособлено для подачи воздуха в охлаждающий узел (3). 5. Устройство по любому из пп.3, 4, в котором напорная камера (2) выполнена как охлаждающий узел. 6. Устройство по любому из пп.3-5, в котором охлаждение охлаждающего узла (3) осуществляют посредством системы жидкостного охлаждения, системы газового охлаждения, системы термоэлектрического охлаждения и т.п. 7. Устройство по любому из пп.3-6, в котором с охлаждающим узлом (3) соединен датчик температуры для измерения температуры охлаждающего узла (3). 8. Устройство по п.7, снабженное блоком управления для управления охлаждением охлаждающим узлом (3) так, чтобы обеспечить заданную температуру охлаждающего узла (3) и, таким образом, содержимого контейнера (19) с напитком. 9. Устройство по любому из пп.3-8, в котором охлаждающий узел (3) выполнен, по существу, за одно целое посредством литья под давлением или штамповки. 10. Устройство по п.9, в котором охлаждающий узел (3) выполнен из формуемых материалов, таких как пластик или металл. 11. Устройство по любому из пп.3-10, в котором охлаждающий узел (3) выполнен с возможностью содержания одного или более контейнеров с напитком для предварительного охлаждения. 12. Устройство по любому из пп.3-11, в котором охлаждающий узел (3) содержит дверцу (6). 13. Устройство по п.1, в котором стенка (8) напорной камеры (2), по существу, выполнена за одно целое посредством литья под давлением или штамповки. 14. Устройство по п.13, в котором стенка (8) напорной камеры (2) выполнена из формуемых материалов, таких как пластик или металл. 15. Устройство по любому предшествующему пункту, в котором напорная камера (2) закрыта крышкой (9). 16. Устройство по п.1, в котором крышка (9) может отделяться от напорной камеры (2) или шарнирно прикреплена к ней. 17. Устройство по п.1, в котором отверстие в крышке (9) находится, по существу, в центре крышки(9). 18. Устройство по п.15, в котором крышка (9) запирается относительно напорной камеры (2) посредством запирающего средства, такого как резьба, байонетное соединение или стяжной хомут. 19. Устройство по п.1, снабженное блоком управления давлением, соединенным с указанными источником давления и напорной камерой (2). 20. Устройство по п.1, в котором напорная камера (2) установлена с возможностью поворота, чтобы облегчить доступ в напорную камеру (2). 21. Устройство по п.20, в котором шарнирное средство расположено наверху напорной камеры (2),на дне напорной камеры (2) или в середине напорной камеры (2). 22. Устройство по п.21, в котором шарнирное средство расположено наверху напорной камеры (2) таким образом, что центр вращения напорной камеры (2) расположен наверху охлаждающего узла (3). 23. Устройство по п.22, в котором центр вращения напорной камеры (2) расположен на задней- 17012761 стенке охлаждающего узла (3). 24. Устройство по любому из пп.20-23, в котором напорная камера имеет первое вертикальное положение, в котором она находится в положении использования, и второе горизонтальное положение, в котором она находится в положении загрузки/разгрузки. 25. Устройство по п.24, в котором второе горизонтальное положение напорной камеры (2) находится наверху охлаждающего узла (3). 26. Устройство по п.24 и/или 25, в котором напорная камера (2) содержит удерживающее средство для фиксации напорной камеры (2) в первом положении и втором положении соответственно. 27. Устройство по пп.24-26, в котором напорная камера (2) содержит средство, которое позволяет поворот напорной камеры (2) между двумя положениями. 28. Устройство по п.1, в котором напорная камера (2) расположена с возможностью скольжения в вертикальном и/или горизонтальном направлениях. 29. Устройство по п.28, в котором наверху напорной камеры (2) расположено средство скольжения на дне напорной камеры (2) или в середине напорной камеры (2). 30. Устройство по п.1, в котором контейнер (19) с напитком, по существу, полностью сжимается после использования и указанный сжатый контейнер не используют повторно. 31. Устройство по п.30, в котором контейнер (19) для напитка выполнен из пластмассы, в частности полимера, такого как полиэтиленнафталат, или полиэтилентерефталат, или смешанный полиэтилентерефталат. 32. Устройство по п.30 или 31, в котором контейнер (19) с напитком имеет многослойную конструкцию, содержащую барьер для кислорода для сохранения напитка, содержащегося в контейнере. 33. Устройство по любому из пп.30-32, в котором контейнер (19) с напитком является цветным или окрашенным для создания барьера для света. 34. Устройство по любому из пп.30-33, в котором контейнер (19) с напитком содержится внутри упаковочной коробки (20), например картонной, перед его загрузкой в напорную камеру (2). 35. Устройство по п.34, в котором упаковочная коробка (20) содержит донную часть (73), которая приспособлена для поддержки контейнера (19) с напитком, и верхнюю часть (72), которая приспособлена для отделения от донной части (73). 36. Устройство по п.35, в котором верхнюю часть (72) удаляют перед тем, как контейнер (19) с напитком и донную часть (73) помещают в охлаждающий узел (3) для предварительного охлаждения. 37. Устройство по п.1, в котором соединительный элемент (21) выполнен с возможностью упора в крышку (9) напорной камеры (2), чтобы обеспечивать уплотнение между крышкой (9) и контейнером(19) для напитка. 38. Устройство по п.37, в котором соединительный элемент (21) содержит мембрану (37) для уплотнения выпускного отверстия контейнера (19) с напитком. 39. Устройство по п.38, в котором соединительный элемент (21) содержит пробойник (36), причем указанный пробойник (36) выполнен с возможностью прокалывания мембраны (37), когда в напорной камере (2) получено заданное давление. 40. Устройство по п.39, в котором входной конец линии (32) выдачи соединен с пробойником (36). 41. Устройство по п.38, в котором входной конец линии (32) выдачи косо срезан таким образом, что косо срезанный конец линии (32) выдачи выполнен с возможностью прокалывания мембраны (37), когда в напорной камере (2) достигнуто заданное давление. 42. Устройство по п.38, в котором во внутренней части крышки (9) и соединительного элемента (21) при использовании расположен уплотнительный элемент. 43. Устройство по п.42, в котором уплотнительный элемент представляет собой кольцо, содержащее основную часть, фланец и множество надрезов, расположенных вокруг основной части с взаимным разнесением на противоположной стороне фланца. 44. Устройство по п.1, в котором клапан выдачи расположен на выходном конце линии выдачи. 45. Устройство по п.44, в котором клапан выдачи является заменяемым. 46. Устройство по п.45, в котором заменяемый клапан выдачи расположен на последующем по потоку конце линии (32) выдачи и соединен с взаимодействующим средством, причем указанное взаимодействующее средство приспособлено для воздействия на определенный вид выдаваемого напитка для обеспечения выдачи, соответствующей данному напитку. 47. Устройство по п.1, в котором колонка (7) соединена с охлаждающим узлом (3). 48. Устройство по п.47, в котором на колонке (7) имеется кран выдачи. 49. Устройство по п.47 или 48, в котором колонка (7) имеет внешнюю стенку, ограничивающую внутренний первый канал между первым концом и вторым концом колонки, причем по меньшей мере два канала расположены в указанном первом канале: второй канал для размещения линии выдачи и третий канал, сообщенный по текучей среде с указанным вторым каналом на втором конце колонки (7). 50. Устройство по п.49, в котором первый канал содержит теплоизолирующий материал, такой как газ, пена, или теплоотражающий материал для теплоизоляции или второго канала, или третьего канала,или их обоих.- 18012761 51. Устройство по п.50, в котором второй канал и третий канал продолжаются на расстояние от первого конца колонки (7) к охлаждающему узлу (3), причем указанные каналы теплоизолированы по всему этому расстоянию. 52. Устройство по любому из пп.49-51, в котором система охлаждения содержит средство для охлаждения линии (32) выдачи, такое как средство газового или жидкостного охлаждения. 53. Устройство по п.1, в котором линия выдачи включает по меньшей мере два участка: первый участок, имеющий длину L1 и внутреннюю площадь А 1 поперечного сечения, и второй участок после указанного первого участка, имеющий длину L2 и внутреннюю площадь А 2 поперечного сечения, где А 1 меньше А 2. 54. Устройство по п.1, в котором в охлаждающем узле расположено множество напорных камер. 55. Устройство по п.1, в котором в одной напорной камере расположено множество контейнеров с напитком. 56. Устройство по п.55, в котором каждый контейнер с напитком соединен с линией выдачи. 57. Устройство по любому из пп.38-41, в котором в напорной камере расположено пружинное средство для облегчения прокалывания мембраны. 58. Контейнер с напитком, выполненный из сминающегося материала, для использования в устройстве по пп.1-57 и содержащий горловинную часть, имеющую выпускное отверстие, соединительный элемент, расположенный на горловинной части контейнера с напитком, причем указанный соединительный элемент содержит средство для приема входного конца линии выдачи. 59. Контейнер с напитком по п.58, в котором указанный контейнер с напитком соединен с крышкой напорной камеры посредством соединительного элемента, таким образом обеспечивая уплотнение между контейнером для напитка и крышкой.
