Укупорочное устройство для бутылки с индикацией вскрытия

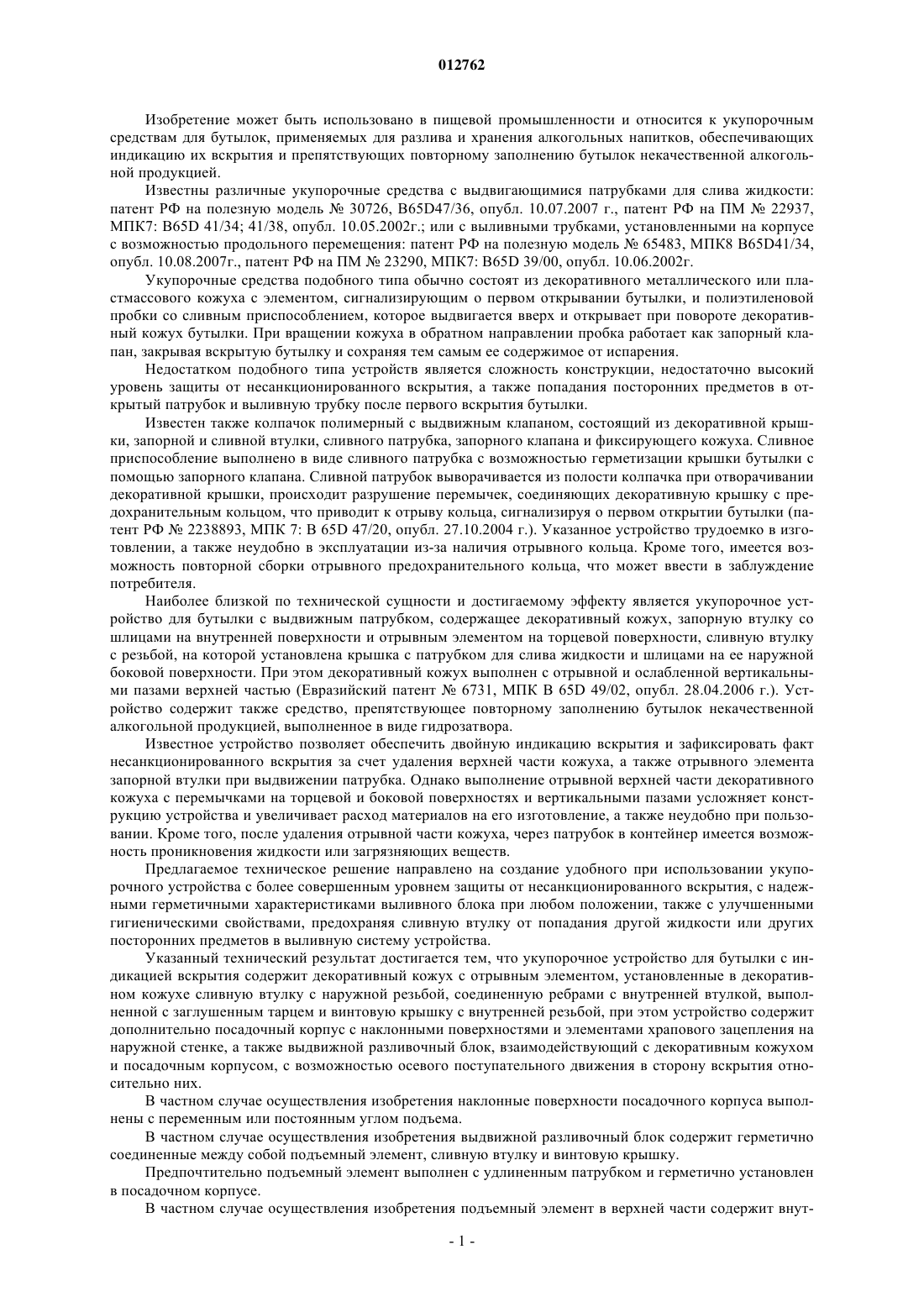

012762 Изобретение может быть использовано в пищевой промышленности и относится к укупорочным средствам для бутылок, применяемых для разлива и хранения алкогольных напитков, обеспечивающих индикацию их вскрытия и препятствующих повторному заполнению бутылок некачественной алкогольной продукцией. Известны различные укупорочные средства с выдвигающимися патрубками для слива жидкости: патент РФ на полезную модель 30726, B65D47/36, опубл. 10.07.2007 г., патент РФ на ПМ 22937,МПК 7: B65D 41/34; 41/38, опубл. 10.05.2002 г.; или с выливными трубками, установленными на корпусе с возможностью продольного перемещения: патент РФ на полезную модель 65483, МПК 8 B65D41/34,опубл. 10.08.2007 г., патент РФ на ПМ 23290, МПК 7: B65D 39/00, опубл. 10.06.2002 г. Укупорочные средства подобного типа обычно состоят из декоративного металлического или пластмассового кожуха с элементом, сигнализирующим о первом открывании бутылки, и полиэтиленовой пробки со сливным приспособлением, которое выдвигается вверх и открывает при повороте декоративный кожух бутылки. При вращении кожуха в обратном направлении пробка работает как запорный клапан, закрывая вскрытую бутылку и сохраняя тем самым ее содержимое от испарения. Недостатком подобного типа устройств является сложность конструкции, недостаточно высокий уровень защиты от несанкционированного вскрытия, а также попадания посторонних предметов в открытый патрубок и выливную трубку после первого вскрытия бутылки. Известен также колпачок полимерный с выдвижным клапаном, состоящий из декоративной крышки, запорной и сливной втулки, сливного патрубка, запорного клапана и фиксирующего кожуха. Сливное приспособление выполнено в виде сливного патрубка с возможностью герметизации крышки бутылки с помощью запорного клапана. Сливной патрубок выворачивается из полости колпачка при отворачивании декоративной крышки, происходит разрушение перемычек, соединяющих декоративную крышку с предохранительным кольцом, что приводит к отрыву кольца, сигнализируя о первом открытии бутылки (патент РФ 2238893, МПК 7: В 65D 47/20, опубл. 27.10.2004 г.). Указанное устройство трудоемко в изготовлении, а также неудобно в эксплуатации из-за наличия отрывного кольца. Кроме того, имеется возможность повторной сборки отрывного предохранительного кольца, что может ввести в заблуждение потребителя. Наиболее близкой по технической сущности и достигаемому эффекту является укупорочное устройство для бутылки с выдвижным патрубком, содержащее декоративный кожух, запорную втулку со шлицами на внутренней поверхности и отрывным элементом на торцевой поверхности, сливную втулку с резьбой, на которой установлена крышка с патрубком для слива жидкости и шлицами на ее наружной боковой поверхности. При этом декоративный кожух выполнен с отрывной и ослабленной вертикальными пазами верхней частью (Евразийский патент 6731, МПК B 65D 49/02, опубл. 28.04.2006 г.). Устройство содержит также средство, препятствующее повторному заполнению бутылок некачественной алкогольной продукцией, выполненное в виде гидрозатвора. Известное устройство позволяет обеспечить двойную индикацию вскрытия и зафиксировать факт несанкционированного вскрытия за счет удаления верхней части кожуха, а также отрывного элемента запорной втулки при выдвижении патрубка. Однако выполнение отрывной верхней части декоративного кожуха с перемычками на торцевой и боковой поверхностях и вертикальными пазами усложняет конструкцию устройства и увеличивает расход материалов на его изготовление, а также неудобно при пользовании. Кроме того, после удаления отрывной части кожуха, через патрубок в контейнер имеется возможность проникновения жидкости или загрязняющих веществ. Предлагаемое техническое решение направлено на создание удобного при использовании укупорочного устройства с более совершенным уровнем защиты от несанкционированного вскрытия, с надежными герметичными характеристиками выливного блока при любом положении, также с улучшенными гигиеническими свойствами, предохраняя сливную втулку от попадания другой жидкости или других посторонних предметов в выливную систему устройства. Указанный технический результат достигается тем, что укупорочное устройство для бутылки с индикацией вскрытия содержит декоративный кожух с отрывным элементом, установленные в декоративном кожухе сливную втулку с наружной резьбой, соединенную ребрами с внутренней втулкой, выполненной с заглушенным тарцем и винтовую крышку с внутренней резьбой, при этом устройство содержит дополнительно посадочный корпус с наклонными поверхностями и элементами храпового зацепления на наружной стенке, а также выдвижной разливочный блок, взаимодействующий с декоративным кожухом и посадочным корпусом, с возможностью осевого поступательного движения в сторону вскрытия относительно них. В частном случае осуществления изобретения наклонные поверхности посадочного корпуса выполнены с переменным или постоянным углом подъема. В частном случае осуществления изобретения выдвижной разливочный блок содержит герметично соединенные между собой подъемный элемент, сливную втулку и винтовую крышку. Предпочтительно подъемный элемент выполнен с удлиненным патрубком и герметично установлен в посадочном корпусе. В частном случае осуществления изобретения подъемный элемент в верхней части содержит внут-1 012762 ренний и наружный кольцевые выступы, образующие сверху кольцевую полость, причем по торцевой поверхности наружного выступа выполнены осевые шлицы. Подъемный элемент снабжен наружным кольцевым буртиком с направляющими выступами и внутренней фиксирующей канавкой. В нижней части сливной втулки могут быть выполнены фиксирующие элементы для установки в подъемном элементе и фиксации в осевом направлении, а на наружной поверхности выполнен выступающий кольцевой ограничительный буртик. Предпочтительно посадочный корпус имеет соединенное с ним основание с пропускным отверстием для жидкости и герметичной посадкой в отверстии горлышка бутылки, причем снование посадочной части содержит наружные уплотнительные элементы для горлышка бутылки и внутренний уплотнительный выступ для герметизации подъемного элемента. Предпочтительно наклонные боковые поверхности посадочного корпуса переходят в горизонтальные и ограничиваются вертикальной упорной плоскостью. На внутренней поверхности декоративного кожуха выполнены направляющие ребра, которые являются одновременно элементами храпового зацепления, для передачи движения по наклонным поверхностям посадочного корпуса подъемному элементу через направляющие выступы. Возможность осуществления изобретения, охарактеризованного приведенной выше совокупностью признаков, а также возможность реализации назначения изобретения может быть подтверждена описанием конструкции укупорочного устройства, выполненного в соответствии с настоящим изобретением. Описание конструкции поясняется графическими материалами, на которых изображено следующее: На фиг. 1 показан общий вид укупорочного устройства с частичным разрезом. На фиг. 2 представлен общий вид укупорочного устройства с частичным разрезом в открытом состоянии. На фиг. 3 изображен декоративный кожух; на фиг. 4 - винтовая крышка; на фиг. 5 - сливная втулка; на фиг. 6 - подъемный элемент; на фиг. 7 - посадочный корпус; на фиг. 8 - вид А на фиг. 7 - основание с уплотнительными кольцами; на фиг. 9 - вид А на фиг. 7 - основание с уплотнительным ободком. Укупорочное устройство для бутылки с индикацией вскрытия содержит декоративный кожух 1, посадочный корпус 2, выдвижной разливочный блок, состоящий из винтовой крышки 3, подъемного элемента 4 и сливной втулки 5. На торцевой поверхности декоративного кожуха 1 выполнен отрывной элемент 6 посредством ослабленного соединения 7, а на внутренней поверхности кожуха 1 выполнены направляющие ребра 8,которые являются одновременно элементами храпового зацепления, для передачи движения при подъеме разливочного блока, а также, как минимум, один упор 9 для удержания посадочного корпуса 2 с разливочным блоком после сборки. Винтовая крышка 3 выполнена с кольцевым уплотнительным выступом 10. Подъемный элемент 4 выполнен с удлиненным патрубком 11 с пропускным каналом для жидкости 12, что позволяет сохранять герметичность укупорки в любом положении разливочного блока. В верхней части подъемный элемент 4 содержит внутренний 13 и наружный 14 выступы, которые образуют сверху кольцевую полость 15, при этом по торцевой поверхности наружного выступа выполнены осевые шлицы 16. Кроме того, подъемный элемент 4 выполнен с наружным кольцевым буртиком 17 с направляющими выступами 18 и внутренней фиксирующей канавкой 19. В нижней части сливной втулки 5 имеются фиксирующие элементы 20 для установки и фиксации в подъемном элементе 4 в осевом направлении. На наружной поверхности сливной втулки 5 выполнен выступающий кольцевой ограничительный буртик 21. Кроме того, сливная втулка 5 соединена ребрами 22 с внутренней втулкой 23, выполненной с заглушенным торцем 24. Нижняя часть внутренней втулки 23 расположена в кольцевой полости 15 подъемного элемента 4, образуя, таким образом, средство, предотвращающее повторное наполнение бутылки в виде гидравлического затвора 25 (фиг. 1), а также проходные каналы 26 (фиг. 1) для вытекания жидкости. На боковой стенке посадочного корпуса 2 выполнены наклонные поверхности 27 с элементами храпового зацепления 28 на наружной стенке, причем наклонные поверхности 27 посадочного корпуса 2 переходят в горизонтальные 29 и ограничиваются вертикальной упорной плоскостью 30, что позволяет ограничить осевое перемещение разливочного блока и вращение кожуха 1 при отвинчивании. Наклонные поверхности 27 посадочного корпуса могут быть выполнены с переменным или постоянным углом подъема. Элементы храпового зацепления 28 обеспечивают вращение кожуха 1 по направлению только вскрытия, предохраняя перемещение разливочного блока в обратном направлении. Посадочный корпус 2 во внутренней части содержит соединенное с ним основание 31 с пропускным отверстием 32, при этом основание 31 имеет уплотнительные элементы 33, 34 (фиг. 8-9) для горловины бутылки и, как минимум, один внутренний уплотнительный выступ 35 (фиг. 7) для герметизации подъемного элемента 4. Уплотнительные элементы могут быть выполнены в виде колец 33 или кольцевого буртика 34. На внутренней поверхности посадочного корпуса 2 выполнены соединительные средства 36 (внутренний кольцевой выступ, осевые выступы для вхождение в зацепление с канавкой и каналами соответ-2 012762 ственно, выполненными снаружи горлышка бутылки) для достаточно жестких осевой и поворотной фиксаций на внешней стороне горлышка бутылки. Между винтовой крышкой 3 и сливной втулкой 5 выполнено резьбовое соединение 37 (фиг. 1) для возможного неоднократного отвинчивания и завинчивания укупорочного устройства. При этом винтовая крышка 3 может иметь цветовую гамму, контрастную цветовой гамме декоративного кожуха 1. При сборке деталей осевые шлицы 16 подъемного элемента 4 входят в зацепление с ребрами 22 сливной втулки 5, фиксируя эти детали в радиальном направлении. Разливочный блок устанавливается в посадочном корпусе 2, который фиксируется в декоративном кожухе 1 при помощи упоров 9. Укупорочное устройство собирается со всеми частями как один блок и может транспортироваться отдельно. Устройство работает следующим образом. При первом распечатывании кожуха 1 путем его поворота в направлении отвинчивания направляющие ребра 8 декоративного кожуха 1 передают движение через направляющие выступы 18 подъемного элемента 4 по наклонным поверхностям 27 посадочного корпуса 2, одновременно начиная подъемное движение разливочного блока. При подъеме винтовая крышка 3 давит на отрывной элемент 6 декоративного кожуха 1, который отрывается посредством разрыва ослабленного соединения 7, и выдвигается наружу, сигнализируя о первом вскрытии. При этом имеется возможность неоднократного отвинчивания и завинчивания крышки 3, предохраняя выливное отверстие сливной втулки 5 от попадания иной жидкости и других посторонних предметов в выливную систему устройства. Герметичность разливочного блока сохраняется в любой момент от начала движения до конца движения. Направляющие выступы 18 подъемного элемента 4, передвигаясь по наклонным поверхностям 27,одновременно перемещаются в осевом направлении вдоль направляющих ребер 8 декоративного кожуха 1, выходят на горизонтальную плоскость 29 и ограничиваются вертикальной упорной плоскостью 30. Вернуть разливочный блок в прежнее положение невозможно из-за наличия храпового соединения между декоративным кожухом 1 и посадочным корпусом 2, а также наличием элементов храпового зацепления 28 на наружной стенке посадочного корпуса 2. При наклоне бутылки (не показана) жидкость поступает через пропускное отверстие 32 основания 31, далее через канал 12 патрубка 11 в кольцевую полость 15 подъемного элемента 4 и по проходным каналам 26 (фиг. 1) сливной втулки 5 вытекает из бутылки. При возвращении бутылки в вертикальное положение жидкость, находящаяся в проходных каналах 26, поступает в кольцевую полость 15 гидравлического затвора 25, и далее в бутылку, создавая избыточное давление, препятствующее дальнейшему поступлению жидкости. Созданное внутри емкости давление препятствует заполнению емкости несанкционированной жидкостью. Все детали укупорочного устройства изготавливаются из экологически чистых полимерных материалов: полиэтилена и полистирола на высокопроизводительных термопластавтоматах литьем под давлением на пресс-формах с горячеканальной системой и штампах. Укупорка бутылки выполняется нажатием сверху вниз посредством укупорочной машины. В пределах объема данного изобретения возможны некоторые изменения в укупорочное устройство. Например, винтовая крышка может быть обеспечена средствами индикации вскрытия, а именно, выполнена с отрывными элементами (кольцо, ленточка и т.д.), дополнительно сигнализирующими о вскрытии; со средствами идентификации, имеющими надписи в виде слов, букв или символов; поверхность крышки может быть шероховатой или гладкой Предлагаемое изобретение улучшает гигиенические характеристики устройства, повышает удобство пользования, при сохранении надежной герметичности, при этом визуально сигнализирует о первом вскрытии, защищая также от повторного наполнения бутылки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Укупорочное устройство для бутылки с индикацией вскрытия, содержащее декоративный кожух с отрывным элементом, установленные в декоративном кожухе сливную втулку с наружной резьбой,соединенную ребрами с внутренней втулкой, выполненной с заглушенным торцом, и винтовую крышку с внутренней резьбой, отличающееся тем, что устройство содержит посадочный корпус с наклонными поверхностями и элементами храпового зацепления на наружной стенке, а также выдвижной разливочный блок, взаимодействующий с декоративным кожухом и посадочным корпусом с возможностью осевого поступательного движения в сторону вскрытия относительно них. 2. Укупорочное устройство по п.1, отличающееся тем, что наклонные поверхности посадочного корпуса могут быть выполнены с переменным или постоянным углом подъема. 3. Укупорочное устройство по п.1, отличающееся тем, что выдвижной разливочный блок содержит герметично соединенные между собой подъемный элемент, сливную втулку и винтовую крышку. 4. Укупорочное устройство по п.3, отличающееся тем, что подъемный элемент выполнен с удлиненным патрубком и герметично установлен в посадочном корпусе. 5. Укупорочное устройство по п.3, отличающееся тем, что подъемный элемент в верхней части со-3 012762 держит внутренний и наружный кольцевые выступы, образующие сверху кольцевую полость, причем по торцевой поверхности наружного выступа выполнены осевые шлицы. 6. Укупорочное устройство по п.3, отличающееся тем, что подъемный элемент снабжен наружным кольцевым буртиком с направляющими выступами и внутренней фиксирующей канавкой. 7. Укупорочное устройство по п.1, отличающееся тем, что в нижней части сливной втулки выполнены фиксирующие элементы для установки в подъемном элементе и фиксации в осевом направлении, а на наружной поверхности выполнен выступающий кольцевой ограничительный буртик. 8. Укупорочное устройство по п.1, отличающееся тем, что посадочный корпус имеет соединенное с ним основание с пропускным отверстием для жидкости и герметичной посадкой в отверстии горлышка бутылки. 9. Укупорочное устройство по п.8, отличающееся тем, что основание посадочной части содержит наружные уплотнительные элементы для горлышка бутылки и внутренний уплотнительный выступ для герметизации подъемного элемента. 10. Укупорочное устройство по п.1, отличающееся тем, что наклонные поверхности посадочного корпуса выполнены с переходом в горизонтальные и ограничены вертикальной упорной плоскостью. 11. Укупорочное устройство по п.1, отличающееся тем, что на внутренней поверхности декоративного кожуха выполнены направляющие ребра, которые являются одновременно элементами храпового зацепления и выполнены с возможностью передачи движения по наклонным поверхностям посадочного корпуса подъемному элементу через направляющие выступы.
