Узел для выдачи напитка

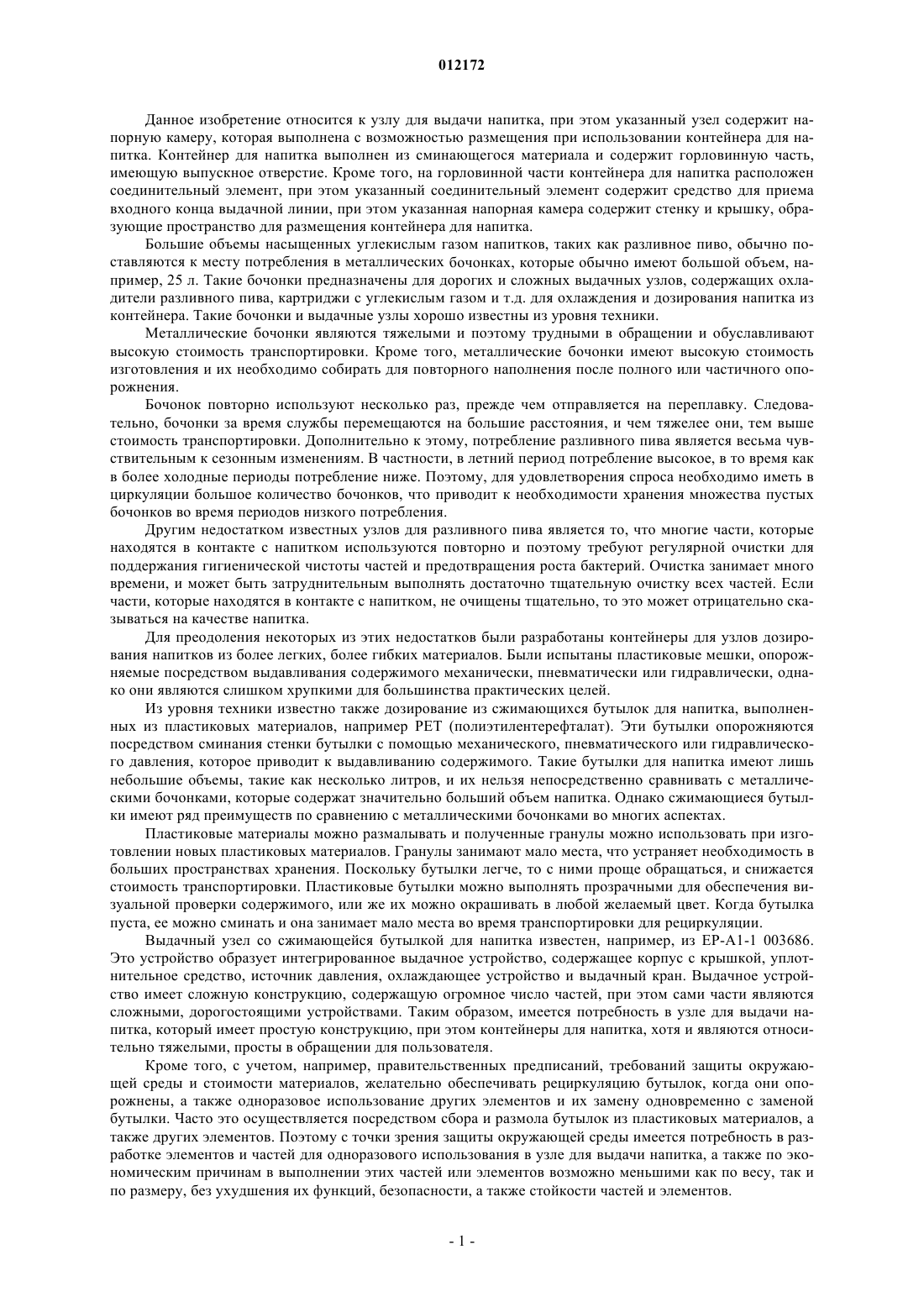

012172 Данное изобретение относится к узлу для выдачи напитка, при этом указанный узел содержит напорную камеру, которая выполнена с возможностью размещения при использовании контейнера для напитка. Контейнер для напитка выполнен из сминающегося материала и содержит горловинную часть,имеющую выпускное отверстие. Кроме того, на горловинной части контейнера для напитка расположен соединительный элемент, при этом указанный соединительный элемент содержит средство для приема входного конца выдачной линии, при этом указанная напорная камера содержит стенку и крышку, образующие пространство для размещения контейнера для напитка. Большие объемы насыщенных углекислым газом напитков, таких как разливное пиво, обычно поставляются к месту потребления в металлических бочонках, которые обычно имеют большой объем, например, 25 л. Такие бочонки предназначены для дорогих и сложных выдачных узлов, содержащих охладители разливного пива, картриджи с углекислым газом и т.д. для охлаждения и дозирования напитка из контейнера. Такие бочонки и выдачные узлы хорошо известны из уровня техники. Металлические бочонки являются тяжелыми и поэтому трудными в обращении и обуславливают высокую стоимость транспортировки. Кроме того, металлические бочонки имеют высокую стоимость изготовления и их необходимо собирать для повторного наполнения после полного или частичного опорожнения. Бочонок повторно используют несколько раз, прежде чем отправляется на переплавку. Следовательно, бочонки за время службы перемещаются на большие расстояния, и чем тяжелее они, тем выше стоимость транспортировки. Дополнительно к этому, потребление разливного пива является весьма чувствительным к сезонным изменениям. В частности, в летний период потребление высокое, в то время как в более холодные периоды потребление ниже. Поэтому, для удовлетворения спроса необходимо иметь в циркуляции большое количество бочонков, что приводит к необходимости хранения множества пустых бочонков во время периодов низкого потребления. Другим недостатком известных узлов для разливного пива является то, что многие части, которые находятся в контакте с напитком используются повторно и поэтому требуют регулярной очистки для поддержания гигиенической чистоты частей и предотвращения роста бактерий. Очистка занимает много времени, и может быть затруднительным выполнять достаточно тщательную очистку всех частей. Если части, которые находятся в контакте с напитком, не очищены тщательно, то это может отрицательно сказываться на качестве напитка. Для преодоления некоторых из этих недостатков были разработаны контейнеры для узлов дозирования напитков из более легких, более гибких материалов. Были испытаны пластиковые мешки, опорожняемые посредством выдавливания содержимого механически, пневматически или гидравлически, однако они являются слишком хрупкими для большинства практических целей. Из уровня техники известно также дозирование из сжимающихся бутылок для напитка, выполненных из пластиковых материалов, например PET (полиэтилентерефталат). Эти бутылки опорожняются посредством сминания стенки бутылки с помощью механического, пневматического или гидравлического давления, которое приводит к выдавливанию содержимого. Такие бутылки для напитка имеют лишь небольшие объемы, такие как несколько литров, и их нельзя непосредственно сравнивать с металлическими бочонками, которые содержат значительно больший объем напитка. Однако сжимающиеся бутылки имеют ряд преимуществ по сравнению с металлическими бочонками во многих аспектах. Пластиковые материалы можно размалывать и полученные гранулы можно использовать при изготовлении новых пластиковых материалов. Гранулы занимают мало места, что устраняет необходимость в больших пространствах хранения. Поскольку бутылки легче, то с ними проще обращаться, и снижается стоимость транспортировки. Пластиковые бутылки можно выполнять прозрачными для обеспечения визуальной проверки содержимого, или же их можно окрашивать в любой желаемый цвет. Когда бутылка пуста, ее можно сминать и она занимает мало места во время транспортировки для рециркуляции. Выдачный узел со сжимающейся бутылкой для напитка известен, например, из ЕР-А 1-1 003686. Это устройство образует интегрированное выдачное устройство, содержащее корпус с крышкой, уплотнительное средство, источник давления, охлаждающее устройство и выдачный кран. Выдачное устройство имеет сложную конструкцию, содержащую огромное число частей, приэтом сами части являются сложными, дорогостоящими устройствами. Таким образом, имеется потребность в узле для выдачи напитка, который имеет простую конструкцию, при этом контейнеры для напитка, хотя и являются относительно тяжелыми, просты в обращении для пользователя. Кроме того, с учетом, например, правительственных предписаний, требований защиты окружающей среды и стоимости материалов, желательно обеспечивать рециркуляцию бутылок, когда они опорожнены, а также одноразовое использование других элементов и их замену одновременно с заменой бутылки. Часто это осуществляется посредством сбора и размола бутылок из пластиковых материалов, а также других элементов. Поэтому с точки зрения защиты окружающей среды имеется потребность в разработке элементов и частей для одноразового использования в узле для выдачи напитка, а также по экономическим причинам в выполнении этих частей или элементов возможно меньшими как по весу, так и по размеру, без ухудшения их функций, безопасности, а также стойкости частей и элементов.-1 012172 Сущность изобретения Целью данного изобретения является полное или частичное исключение указанных выше недостатков уровня техники. Указанная цель, вместе с многочисленными другими целями, преимуществами и признаками, которые следуют из приведенного ниже описания, достигнуты с помощью решения, согласно данному изобретению, в котором соединительный элемент выполнен с возможностью упора в крышку напорной камеры, так что при использовании обеспечивается герметизация между крышкой и контейнером для напитка. Полная ширина соединительного элемента предпочтительно меньше ширины контейнера для напитка, так что расход материала для изготовления соединительного элемента является минимальным. Согласно изобретению, соединительный элемент может содержать дискообразную часть, при этом указанная дискообразная часть имеет первую и вторую поверхности и стеночную часть, при этом указанная стеночная часть расположена по окружности и продолжается от второй поверхности, а также, по существу, перпендикулярно второй поверхности. В предпочтительном варианте выполнения изобретения первая поверхность дискообразной части соединительного элемента может содержать запирающее средство, предназначенное для прикрепления соединительного элемента к горловинной части контейнера для напитка. Указанное запирающее средство может целесообразно содержать первое кольцевое пространство, расположенное между наружной круговой стенкой и внутренне круговой стенкой, при этом указанная наружная стенка и указанная внутренняя стенка расположены концентрично. Дополнительно к этому, указанное первое кольцевое пространство может продолжатся через дискообразную часть, за счет чего обеспечивается улучшенное жесткое соединение между соединительным элементом и горловинной частью контейнера для напитка, так что запирающее средство по существу не оказывает влияния на изгибание дискообразной части соединительного элемента. Согласно изобретению наружная круговая стенка может содержать внутреннюю поверхность и наружную поверхность, и внутренняя поверхность может содержать выступы, которые предназначены для вхождения в надежное зацепление с выступами, расположенными на наружной стороне горловины. Наружная поверхность наружной кольцевой стенки может предпочтительно содержать опорные средства, которые предназначены для опоры наружной стенки в радиальном направлении, так что достигается жесткое и прочное соединение между горловинной частью и соединительным элементом. За счет этого обеспечивается, что соединение между горловинной частью и соединительным элементом может выдерживать давление вплоть до 7 бар. Опорные средства могут состоять из множества ребер, расположенных вокруг наружной стенки. Кроме того, запирающее средство может содержать уплотнительное средство для исключения утечки напитка через запирающее средство. Внутренняя круговая стенка может быть целесообразно выполнена с возможностью введения в выпускное отверстие контейнера для напитка. В одном предпочтительном варианте выполнения изобретения газонепроницаемая мембрана может быть расположена в соединении с внутренней круговой стенкой, за счет чего обеспечивается полная герметизация контейнера для напитка. Мембрана может предпочтительно выдерживать давление 7 бар. Не обязательно, вторая мембрана может быть расположена в качестве части соединительного элемента. Такая вторая мембрана может обеспечивать дополнительную герметизацию контейнера для напитка и может быть предпочтительной при включении контейнера для напитка в существующую систему для выдачи напитка. Согласно изобретению внутри внутренней круговой стенки может быть расположен пробойник на заданном расстоянии от мембраны, при этом указанный пробойник выполнен с возможностью прокалывания мембраны, когда внутри напорной камеры достигается заданное давление. Пробойник может быть интегральной частью соединительного элемента или же отдельной частью, предназначенной для соединения с соединительным элементом. Входной конец выдачной линии может быть соединен с пробойником. В одном варианте выполнения изобретения входной конец выдачной линии может быть косо срезан, так что скошенный конец выдачной линии является пробойником. Кроме того, вторая поверхность дискообразной части может содержать внутреннюю круговую стеночную часть, при этом указанная внутренняя круговая стеночная часть расположена внутри указанной стеночной части, за счет чего второе кольцевое пространство расположено между указанными стеночными частями. Внутренняя круговая стеночная часть может образовывать отделение, в котором расположено приемное средство для входа выдачной линии. Согласно одному предпочтительному варианту выполнения изобретения, приемное средство может быть расположено в соединении с гибкой манжетой, при этом указанная манжета предназначена при использовании для перемещения пробойника в положение прокалывания, когда внутри напорной камеры достигается заданное давление. Второе кольцевое пространство может быть предпочтительно выполнено с возможностью сцепле-2 012172 ния с соответствующими средствами, расположенными на внутренней стороне крышки напорной камеры. Кроме того, во втором кольцевом пространстве может быть расположен уплотнительный элемент для герметизации между крышкой и соединительным элементом. Соединительный элемент может быть выполнен из пластиковых материалов, таких как PET, РЕ,РВТ или РР или их комбинаций. Изобретение является также новым и имеющим изобретательский уровень за счет создания контейнера для напитка, выполненного из сминающегося материала и содержащего горловинную часть, имеющую выпускное отверстие, при этом на горловинной части контейнера для напитка расположен соединительный элемент, при этом указанный соединительный элемент содержит средство для приема входного конца выдачной линии. Контейнер для напитка может быть предпочтительно соединен с крышкой напорной камеры с помощью соединительного элемента, при этом обеспечивая герметизацию между крышкой и контейнером для напитка. Ниже приводится подробное описание изобретения и его многих преимуществ со ссылками на прилагаемые чертежи, на которых для целей иллюстрации показаны неограничивающие варианты выполнения. Описание чертежей фиг. 1 - вариант выполнения узла для выдачи напитка согласно изобретению, на виде спереди; фиг. 2 - другой вариант выполнения узла для выдачи напитка согласно изобретению, на виде сбоку; фиг. 3 - узел, согласно фиг. 2, в котором повернута верхняя часть, на виде сбоку; фиг. 4 - разрез напорной камеры узла, показанного на фиг. 1, на виде сбоку; фиг. 5 - вариант выполнения контейнера для напитка, на виде сбоку; фиг. 6 - разрез соединительного элемента со смотанной выдачной линией; фиг. 7 - разрез входного конца выдачной линии, размещенной в соединительном элементе, и пробойника, в увеличенном масштабе; фиг. 8 - разрез соединительного элемента со смотанной выдачной линией; фиг. 9 - разрез заключенной в окружность на фиг. 8 зоны с указанием расположения уплотнительного устройства между контейнером для напитка и соединительным элементом, в увеличенном масштабе; фиг. 10 - соединительный элемент в изометрической проекции сверху; фиг. 11 - соединительный элемент в изометрической проекции снизу; фиг. 12 - соединительный элемент, на виде сбоку; фиг. 13 - соединительный элемент, на виде сверху; фиг. 14 - соединительный элемент, на виде снизу; фиг. 15 - первый разрез соединительного элемента на виде сбоку; фиг. 16 - разрез части соединительного элемента в увеличенном масштабе; фиг. 17 - второй разрез соединительного элемента, на виде сбоку; фиг. 18 - разрез заключенной в окружность на фиг. 17 зоны в увеличенном масштабе; фиг. 19 - уплотнительный элемент на виде сверху; фиг. 20 - разрез уплотнительного элемента, показанного на фиг. 19 и фиг. 21 - разрез частного варианта выполнения соединительного элемента и приемного средства. Все фигуры являются чисто схематичными и не обязательно соответствуют масштабу, и на них показаны лишь части, которые необходимы для пояснения изобретения, другие части не изображены или лишь подразумеваются. Описание предпочтительных вариантов выполнения На фиг. 1 схематично показан один вариант выполнения узла 1, согласно изобретению, на виде спереди. В этом варианте выполнения узел 1 содержит систему переноса тепла (не изображена). Согласно идее изобретения система переноса тепла может быть предназначена для обеспечения охлаждения или нагревания, по меньшей мере, напорной камеры 2 узла 1. Напорная камера 2 выполнена с возможностью размещения при использовании контейнера для напитка (не изображен), так что система переноса тепла может охлаждать или нагревать напиток, содержащийся внутри контейнера для напитка. Напиток может быть пивом, слабоалкогольным напитком, вином, чаем, кофе или т.п., таким образом, узел предназначен для обеспечения правильного охлаждения или нагревания для специального напитка, так что указанный напиток подается потребителю с правильной температурой. В последующем описании система переноса тепла поясняется в связи с системой охлаждения, хотя это может быть также системой нагревания или их комбинацией. Узел 1, показанный на фиг. 1, дополнительно содержит охлаждающий блок 3 в виде холодильника,в котором расположена напорная камера 2. Охлаждающий блок 3 содержит в качестве холодильника охлаждающие элементы, а также вентиляционные средства для циркуляции охлажденного воздуха внутри охлаждающего блока 3. Эти элементы скрыты позади вентиляционных решеток 4, показанных на левой стороне узла 1.-3 012172 Напорная камера 2 содержит стенку или покрытие и крышку 6, образующие пространство для размещения контейнера для напитка (не изображен). Кроме того, напорная камера 2 снабжена источником давления (не изображен), который предназначен для обеспечения заданного давления в напорной камере 2. Кроме того, может быть предусмотрен блок управления давлением, расположенный в соединении с указанным источником давления и напорной камерой 2. Крышка 6 в этом варианте выполнения выполнена отделяемой от напорной камеры 2, однако в других вариантах выполнения она может быть прикреплена с возможностью поворота к напорной камере. Крышку 6 можно запирать на камере с помощью запирающего средства, такого как резьбовое средство,штыковой запор или винтовой хомутный замок. Кроме того, крышка 6 содержит отверстие (не изображено), которое предпочтительно находится, по существу, в центре крышки 6. Через это отверстие выдачная линия соединяется с контейнером для напитка, размещенным в напорной камере 2. На фиг. 1 напорная камера 2 показана в рабочем состоянии, которое в этом варианте выполнения означает вертикальную ориентацию напорной камеры 2. Крышка 6 расположена у дна напорной камеры 2 и содержит рукоятку 7, которая облегчает обращение с напорной камерой 2. На фиг. 2 показан на виде сбоку другой вариант выполнения узла 1', согласно изобретению. Этот вариант выполнения иллюстрирует домашний выдачный узел, при этом напорная камера (не изображена) может содержать контейнер для напитка, имеющий объем около 5 л. Узел 1' показан в рабочем положении, готовый для выдачи напитка в стакан 8. За счет компактности этого узла 1' напорная камера предназначена также для выполнения функции охлаждающего блока. Узел 1' содержит верхнюю часть 9 и нижнюю часть 10. На фиг. 3 узел 1' согласно фиг. 2 показан в положении загрузки. В этом положении верхняя часть 9 повернута от нижней части 10. Когда верхняя часть 9 повернута, то источник давления (не изображен) отсоединяется от напорной камеры, которая находится в верхней части 9. После этого можно открывать напорную камеру и выгружать пустой контейнер для напитка и загружать новый заполненный контейнер. Затем напорную камеру закрывают и поворачивают верхнюю часть 9 обратно для соединения с нижней частью 10 и тем самым с источником давления, который немедленно начинает повышать давление в напорной камере для обеспечения дозирования. На фиг. 4 напорная камера 2 показана в разрезе на виде сбоку, при этом в напорной камере 2 расположен контейнер 11 для напитка. Контейнер 11 для напитка расположен вверх дном, и напорная камера 2 в этом вертикальном положении готова для использования. Контейнер 11 для напитка содержит соединительный элемент 12 согласно изобретению. Соединительный элемент 12 расположен на горловинной части 13 контейнера 11 для напитка. Горловинная часть 13 содержит впускное/выпускное отверстие контейнера для напитка. Соединительный элемент 12 выполнен с возможностью упора в крышку 6 напорной камеры 2, так что при использовании обеспечивается герметизация между крышкой 6 и контейнером 11 для напитка. Соединительный элемент 12 также выравнивает отверстие 14 крышки 6 с входным концом выдачной линии (не изображена) и соединяет входной конец выдачной линии с выпускным отверстием контейнера 11 для напитка. Соединительный элемент 12 содержит второе кольцевое пространство 15, которое входит в зацепление с соответствующими средствами 16, расположенными на внутренней стороне крышки 6 напорной камеры 2. Опорные средства соединительного элемента 12, в данном случае в виде ребер 17, в показанном варианте выполнения также поддерживают плечевую часть 18 контейнера 11 для напитка. На фиг. 5 показан вариант выполнения контейнера 11 для напитка, согласно изобретению. На выпускном конце контейнера 11 для напитка расположен соединительный элемент 12. На фиг. 5 показан вариант выполнения, в котором ребра 17 не поддерживают плечевую часть контейнера для напитка. Кроме того, общая ширина соединительного элемента 12 меньше ширины контейнера 11 для напитка. Контейнер 11 для напитка предпочтительно изготовлен из пластмассы, в частности, полимера, такого как PEN или PET или PET с примесями. Таким образом, контейнер 11 для напитка может быть выполнен в виде тонкостенной, самонесущей структуры, которая пригодна для сминания при приложении давления к напорной камере. Контейнер 11 для напитка может быть изготовлен в виде многослойной конструкции, содержащей кислородный барьер для защиты напитка в контейнере. Кроме того, контейнер 11 для напитка может быть окрашен для создания барьера для света, если качество напитка является чувствительным к свету. Такой световой барьер может быть расположен в кислородном барьере. Другими подходящими способами является покрытие контейнера 11 для напитка, например, плазменное покрытие, внутренней поверхности и/или эпоксидное покрытие наружной поверхности. Контейнеры 11 для напитка можно транспортировать отдельно к месту заполнения. Обычно такие контейнеры 11 для напитка не выдувают до их полного размера до непосредственно перед их наполнением напитком. В месте производства контейнеры 11 для напитка раздувают до их полного размера, при этом контейнер 11 имеет нижнюю часть, среднюю часть с в целом цилиндрической стенкой, плечевую часть и горловинную часть, образующую впускное/выпускное отверстие. После раздува контейнера 11-4 012172 для напитка в форму, контейнер 11 наполняют желаемым напитком и закрывают посредством надавливания соединительного элемента 12 на горловину. Таким образом, соединительный элемент 12 может выполнять функцию укупорочного средства контейнера для напитка. Соединение между соединительным элементом 12 и контейнером 11 для напитка предпочтительно таково, что после закрепления соединительного элемента 12 на контейнере 11 для напитка его нельзя удалять без повреждения контейнера 11 для напитка и/или соединительного элемента 12, что обеспечивает защищенный от подделки контейнерный блок, содержащий напиток, готовый для доставки к месту потребления. Такое неразъемное соединение можно обеспечивать различными путями. Предпочтительно соединение получается посредством прессовой посадки соединительного элемента 12 на горловину контейнера 11 для напитка, при этом горловина и соединительный элемент 12 снабжены взаимодействующими друг с другом запирающими средствами, как будет подробно пояснено ниже. На фиг. 6 показан соединительный элемент 12 в разрезе на виде сбоку, соединенный с горловинной частью 13 контейнера 11 для напитка. В этом варианте выполнения выдачная линия 19 показана смотанной и расположенной внутри второго кольцевого пространства 15 соединительного элемента 12. В соединении с выдачной линией 19 расположен выдачный клапан 20. Над дном соединительного элемента 12 расположено покрытие 21 для защиты выдачной линии во время транспортировки. На фиг. 7 показана в увеличенном масштабе часть соединительного элемента 12, согласно фиг. 6, показывающая, что входной конец 22 выдачной линии 19 расположен в соединении с пробойником 23. В этом варианте выполнения пробойник 23 является интегральной частью соединительного элемента 12. Пробойник 23 расположен внутри внутренней круговой стенки 24 (см. фиг. 6) на заданном расстоянии от газонепроницаемой мембраны 25, которая расположена в соединении с внутренней круговой стенкой 24. Во время работы узла пробойник 23 выполнен с возможностью прокалывания мембраны 25, когда внутри напорной камеры 2 достигается заданное давление. Внутренняя круговая стенка 24 образует отделение 26, в котором расположено приемное средство 27 для входа 22 выдачной линии 19. Приемное средство 27 расположено в соединении с гибкой манжетой 28, при этом указанная манжета 28 предназначена при использовании для перемещения пробойника 23 в положение прокалывания, когда в напорной камере достигается заданное давление. В этом варианте выполнения манжета 28 соединена с внутренней круговой стенкой 24 через кольцевой фланец 29, расположенный наверху внутренней круговой стенки 24. В этом варианте выполнения фланец 29, манжета 28 и приемное средство 27 образуют уплотнение, так что при прокалывании мембраны 25 напиток направляется лишь через вход 22 выдачной линии 19. Кроме того, фланец 29 обеспечивает верхнюю поверхность, на которой расположена мембрана 25, за счет чего улучшается крепление мембраны на соединительном элементе, а также стойкость к давлению. В неизображенном варианте выполнения изобретения пробойник может быть отдельной частью,которая выполнена с возможностью соединения с соединительным элементом 12. Например, входной конец выдачной линии может быть косо срезан, так что скошенный конец и выдачная линия действуют в качестве пробойника. На фиг. 8 также показан соединительный элемент 12 в разрезе на виде сбоку. Заключенная в окружность зона 30 показана в увеличенном масштабе на фиг. 10 и иллюстрирует детально соединение между горловинной частью 13 контейнера для напитка и соединительным элементом 12. Запирающее средство соединительного элемента 12 может содержать выступы, которые предназначены для вхождения в надежное зацепление с выступами, расположенными на наружной стороне горловины. Эти выступы могут быть выполнены в виде отводов/шипов и углублений/манжет, как показано на фиг. 8 и 9, или механизма защелкивания другого вида. В качестве альтернативного решения к показанному варианту выполнения, соединительный элемент 12 можно приклеивать или приваривать к горловине контейнера 11 для напитка, или же соединительный элемент 12 можно навинчивать на горловину контейнера 11 для напитка при условии, что резьба снабжена средством для предотвращения освобождения соединительного элемента 12. Между горловиной 13 контейнера для напитка и соединительным элементом 12 расположено уплотнительное кольцо 31. Уплотнительное кольцо 31 предотвращает любую утечку напитка во время обычного использования, а также нарушение герметизации привзаимном смещении контейнера для напитка и соединительного элемента. На фиг. 11 соединительный элемент 12 показан в изометрической проекции сверху. Соединительный элемент 12 содержит дискообразную часть 32, при этом указанная дискообразная часть 32 имеет первую поверхность 33 и вторую поверхность 35 (см. фиг. 11) и стеночную часть 34. Стеночная часть 34 расположена по окружности и продолжается от второй поверхности 35, а также по существу перпендикулярно второй поверхности 35, образуя тем самым корпус. На первой поверхности 33 дискообразной части 32 соединительного элемента 12 запирающее средство 36 выполнено с возможностью прикрепления соединительного элемента 12 к горловинной части контейнера для напитка. Запирающее средство 36 содержит первое кольцевое пространство 37, расположенное между наружной круговой стенкой 38 и внутренней круговой стенкой 24, при этом указанная наружная стенка 38 и указанная внутренняя стенка 24 расположены выпускентрично. Первое кольцевое-5 012172 пространство 37 имеет ширину, которая немного меньше толщины горловинной части контейнера для напитка, для обеспечения прессовой посадки и запирания. Наружная поверхность наружной круглой стенки 38 содержит опорные средства 17, которые предназначены для опоры наружной стенки 38 в радиальном направлении, так что достигается жесткое и прочное соединение между горловинной частью и соединительным элементом 12. Опорные средства состоят из множества ребер 17, расположенных вокруг наружной стенки 38. При этом ребра 17 поддерживают стенку 38 и тем самым горловину контейнера для напитка и обеспечивают жесткое сцепление между соединительным элементом 12 и горловиной контейнера для напитка. Следует отметить, что когда соединительный элемент 12 установлен в контейнере для напитка, то соединительный элемент 12 можно использовать в качестве рукоятки, что облегчает для пользователя обращение с цилиндрическим контейнером для напитка. Поэтому очень важно, чтобы сцепление между контейнером для напитка и соединительным элементом было возможно жестким. Кроме того, указанные ребра 17 могут продолжаться вплоть до плеча контейнера для напитка с целью его опоры. Внутри внутренней стенки 24 показан интегрированный пробойник 23. На фиг. 10 не показана мембрана, которая должна быть расположена над пробойником 23. На фиг. 11 показан соединительный элемент 12 в изометрической проекции снизу. Вторая поверхность 35 дискообразной части 32 содержит внутреннюю круговую стенку 24, при этом указанная внутренняя круговая стенка 24 расположена внутри указанной стеночной части 34, за счет чего второе кольцевое пространство 15 расположено между указанной стеночной частью 34 и указанной стенкой 24. Это второе кольцевое пространство 15 можно использовать в качестве места хранения для смотанной выдачной линии, как показано на фиг. 6, и может в положении использования входить в зацепление с соответствующими средствами, расположенными на внутренней стороне крышки напорной камеры, как показано на фиг. 4. Кроме того, во втором кольцевом пространстве может быть расположен уплотнительный элемент (не изображен). Внутренняя круговая стенка 24 образует отделение 26, в котором расположено приемное средство 27 для входа выдачной линии. На фиг. 12-14 показан соединительный элемент 12, соответственно, на виде сбоку, виде сверху и виде снизу. На фиг. 15 показан разрез соединительного элемента 12 на виде сбоку. На фиг. 16 детально показана зона манжеты 28 и стенки 24. На фиг. 17 показан разрез соединительного элемента 12 на виде сбоку. Заключенная в окружность зона 40 на фиг. 17 показана в увеличенном масштабе на фиг. 18, и показывает в свою очередь детально приемное средство 27, пробойник 23, предназначенный для прокалывания мембраны 25, и гибкую манжету 28. Пробойник 23 предпочтительно имеет средство для упора в крышку 6, в то время как крышка 6 имеет соответствующее упорное средство. Это позволяет с помощью пробойника 23 открывать контейнер для напитка посредством автоматического прокалывания мембраны 25, когда контейнер для напитка принудительно перемещается вниз в направлении крышки 6 напорной камеры, поскольку упор в крышку заставляет пробойник 23 перемещаться относительно соединительного элемента 12. Таким образом, исключается необходимость открывания вручную контейнера для напитка перед помещением его в узел 1,1'. Это означает, что когда напорную камеру 2 приводят в рабочее положение, т.е. вертикальное положение с размещенным внутри вверх дном контейнером для напитка с соединительным элементом у нижнего конца, как показано на фиг. 4, то вес контейнера для напитка приводит к перемещению соединительного элемента 12 в направлении крышки 6 напорной камеры. Одновременно внутри напорной камеры начинает повышаться давление, которое также вызывает перемещение соединительного элемента к крышке, так что соединительный элемент 12 действует в качестве поршня на крышку, так что упорное средство крышки перемещает пробойник с помощью гибкой манжеты в направлении мембраны, которая прокалывается и обеспечивается отверстие к напитку. Манжета 28 может быть снабжена одной или несколькими прорезями (не изображены) и предпочтительно выполнена из того же материала, что и другие части пробойника 23. Прорези придают манжете 28 упругость и вызывают изгибание манжеты наружу, когда пробойник 23 перемещается в направлении контейнера для напитка для прокалывания мембраны 25. Кроме того, впускной конец выдачной линии может быть выполнен в качестве пробойника (не изображен), так что мембрана прокалывается входным концом выдачной линии. Части соединительного элемента 12 предпочтительно выполнены из пластикового материала, такого как PET (полиэтилен-терефталат), РЕ (полиэтилен), РВТ (полибутилен-терефталат) или РР (полипропилен) или их комбинаций. Это обеспечивает низкую стоимость изготовления, и, кроме того, обеспечивает возможность размола и повторного использования частей для новых пластиковых изделий, например, новых соединительных элементов. Мембрану можно приклеивать или приваривать к соединительному элементу. Материалом для этих мембран может быть пластмасса, покрытая пластмассой бумага,бумага, алюминиевая фольга. Дополнительно к этому, может быть предусмотрена вторая мембрана Е качестве части соедини-6 012172 тельного элемента 12. Эта мембрана может быть выполнена из полимерного материала, такого как PET,и может быть интегральной частью соединительного элемента 12. Вторая мембрана предпочтительно расположена снаружи первой мембраны относительно внутреннего пространства контейнера 11 для напитка, и может быть мембраной, подлежащей первой прокалыванию с помощью пробойника 23. Пробойник 23 может быть, не обязательно, приспособлен специально для взаимодействия с такой второй мембраной. Например, пробойник 23 может быть выполнен из металла с целью надежного проникновения через мембраны. На фиг. 21 показан разрез части соединительного элемента 12. Как показано на фиг. 21, часть пробойника 23 направлена к мембранам, и контейнер для напитка является плоским. Это может быть предпочтительной формой для металлического пробойника 23. Кроме того, структура соединительного элемента 12, приспособленная для взаимодействия с крышкой напорной камеры, позволяет контейнеру для напитка, когда указанный соединительный элемент установлен на горловине контейнера для напитка, стоять вертикально с направленным вниз выпускным отверстием контейнера. Соединительный элемент 12 позволяет контейнеру для напитка стоять на крышке, а также на любой другой поверхности без опасности повреждения краев выпускного отверстия контейнера для напитка, поскольку наружная стенка соединительного элемента продолжается за горловинную часть контейнера для напитка. Дополнительно к этому, это позволяет выполнять верхний конец в целом цилиндрического сминающегося контейнера для напитка, противоположный выпускному концу, с формой для оптимальных характеристик сминания. По существу плоский соединительный элемент 12 значительно упрощает установку контейнера для напитка в напорную камеру, поскольку нет необходимости поднимать контейнер для напитка над стенками выдачного узла, как это имеет место в узлах, согласно уровню техники. За счет этого структура обеспечивает простое размещение даже больших контейнеров для напитка. На фиг. 19 и 20 показан уплотнительный элемент 41, соответственно, на виде сверху и в разрезе по линии А-А на фиг. 20. Уплотнительный элемент 41 выполнен в виде кольца и содержит основную часть 42, кольцевую кромку 43 и несколько ответвлений 44, расположенных вокруг основной части 42 с расположением на противоположной стороне кромки 43. При использовании узла, когда контейнер для напитка загружен в напорную камеру и напорная камера приведена в положение использования, т.е. вертикальное положение контейнера для напитка, то контейнер для напитка начинает движение вниз к крышке напорной камеры. Соединительный элемент 12 во время этого движения сначала приходит в контакт с кромкой 43 уплотнительного элемента 41, за счет чего обеспечивается герметизация и можно увеличивать давление. Соединительный элемент 12 продолжает свое движение в направлении крышки, и тем самым толкает кромку 43 вниз к основной части 42 уплотнительного элемента 41. При увеличении давления в напорной камере соединительный элемент перемещается к крышке, и уплотнительный элемент 41 обеспечивает правильную герметизацию между крышкой и соединительным элементом. Кроме того,за счет конструкции уплотнительного элемента 41, уплотнительный элемент 41 легко отделяется от соединительного элемента, когда контейнер для напитка удаляется из напорной камеры. Дополнительно к этому уплотнительный элемент может иметь также другие геометрические конфигурации, такие как круговая (например, кольцо с круглым поперечным сечением) квадратная, эллиптическая или их комбинации, и может быть выполнен из материала, который облегчает уплотнение, такого как резиновые материалы. Хотя выше было приведено описание изобретения в связи с предпочтительными вариантами выполнения, для специалистов в данной области техники понятно, что возможны различные модификации без выхода из объема изобретения, определяемого прилагаемой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Узел (1, 1') для выдачи напитка, содержащий напорную камеру (2), выполненную с возможностью вмещения при использовании контейнера (11) для напитка; при этом указанный контейнер (11) для напитка выполнен из сминающегося материала и содержит горловинную часть (13), имеющую выпускное отверстие; соединительный элемент (12), расположенный на горловинной части (13) контейнера (11) для напитка, при этом указанный соединительный элемент (12) содержит средство (27) для приема входного конца (22) выдачной линии (19); при этом указанная напорная камера (2) содержит стенку (5) и крышку (6), образующие пространство для размещения контейнера (11) для напитка,в котором соединительный элемент (12) выполнен с возможностью упора в крышку (6) напорной камеры (2), так что при использовании обеспечивается герметизация между крышкой (6) и контейнером(11) для напитка. 2. Узел по п.1, в котором полная ширина соединительного элемента (12) меньше ширины контейнера (11) для напитка. 3. Узел по любому из пп.1 или 2, в котором соединительный элемент (12) содержит дискообразную-7 012172 часть (32), при этом указанная дискообразная часть (32) имеет первую (33) и вторую (35) поверхности и стеночную часть (34), при этом указанная стеночная часть (34) расположена вокруг второй поверхности(35) и продолжается от нее, по существу, перпендикулярно второй поверхности (35). 4. Узел по п.3, в котором первая поверхность (33) дискообразной части (32) соединительного элемента (12) содержит запирающее средство (36) для прикрепления соединительного элемента (12) к горловинной части (13) контейнера (11) для напитка. 5. Узел по п.1, в котором указанное запирающее средство (36) содержит первое кольцевое пространство (37), расположенное между наружной круговой стенкой (38) и внутренней круговой стенкой(24), при этом указанная наружная стенка (38) и указанная внутренняя стенка (24) расположены концентрично. 6. Узел по п.5, в котором указанное первое кольцевое пространство (37) продолжается через дискообразную часть (32). 7. Узел по п.5 или 6, в котором наружная круговая стенка (38) содержит внутреннюю поверхность и наружную поверхность, и внутренняя поверхность содержит выступы, прочно зацепляемые с выступами,расположенными на наружной стороне горловинной части (13). 8. Узел по п.7, в котором наружная поверхность наружной кольцевой стенки (38) содержит опорное средство (17) для опоры наружной стенки (38) в радиальном направлении, так что достигается жесткое и прочное соединение между горловинной частью (13) и соединительным элементом (12). 9. Узел по п.8, в котором опорное средство состоит из множества ребер, расположенных вокруг наружной стенки (38). 10. Узел по любому из пп.4-9, в котором запирающее средство (36) содержит уплотнительное средство (31). 11. Узел по п.5, в котором внутренняя круговая стенка (24) выполнена с возможностью введения в выпускное отверстие контейнера (11) для напитка. 12. Узел по п.11, в котором в соединении с внутренней круговой стенкой (24) расположена газонепроницаемая мембрана (25). 13. Узел по п.12, в котором внутри внутренней круговой стенки (24) расположен пробойник (23) на заданном расстоянии от мембраны (25), при этом указанный пробойник (23) выполнен с возможностью прокалывания мембраны (25), когда внутри напорной камеры (2) достигается заданное давление. 14. Узел по п.13, в котором пробойник (23) является интегральной частью соединительного элемента (12) или отдельной деталью, которая выполнена с возможностью соединения с соединительным элементом (12). 15. Узел по любому из пп.12-14, в котором входной конец (22) выдачной линии (19) расположен в соединении с пробойником (23). 16. Узел по п.15, в котором входной конец (22) выдачной линии (19) косо срезан, так что скошенный конец выдачной линии (19) является пробойником (23). 17. Узел по любому из пп.3-16, в котором вторая поверхность (35) дискообразной части (32) содержит внутреннюю круговую стенку (24), при этом указанная внутренняя круговая стенка (24) расположена внутри указанной стеночной части (34), при этом второе кольцевое пространство (15) расположено между указанной стеночной частью (34) и указанной стенкой (24). 18. Узел по п.17, в котором внутренняя круговая стенка (24) образует отделение (26), в котором расположено приемное средство (27) для входа (22) выдачной линии (19). 19. Узел по п.18, в котором приемное средство (27) расположено в соединении с гибкой манжетой(28), при этом указанная манжета (28) предназначена при использовании для перемещения пробойника(23) в положение прокалывания, когда внутри напорной камеры (2) достигается заданное давление. 20. Узел по п.17, в котором второе кольцевое пространство (15) выполнено с возможностью сцепления с соответствующим средством (16), расположенным на внутренней стороне крышки (6) напорной камеры (2). 21. Узел по п.20, в котором во втором кольцевом пространстве (15) расположен уплотнительный элемент (41). 22. Узел по любому из пп.1-21, в котором соединительный элемент (12) выполнен из пластиковых материалов, таких как полиэтилен-терефталат, полиэтилен, полибутилен-терефталат или полипропилен,или их комбинаций. 23. Контейнер (11) для напитка, выполненный из сминающегося материала для использования в узле по любому из пп.1-22 и содержащий горловинную часть (13), имеющую выпускное отверстие, соединительный элемент (12), расположенный на горловинной части (13) контейнера (11) для напитка, при этом указанный соединительный элемент (12) содержит средство (27) для приема входного конца (22) выдачной линии (19). 24. Контейнер (11) для напитка по п.23, в котором указанный контейнер для напитка соединен с крышкой (6) напорной камеры (2) с помощью соединительного элемента (12), при этом обеспечивая герметизацию между крышкой (6) и контейнером (11) для напитка.
