Узел выдачи напитка, контейнер для напитка и линия выдачи напитка

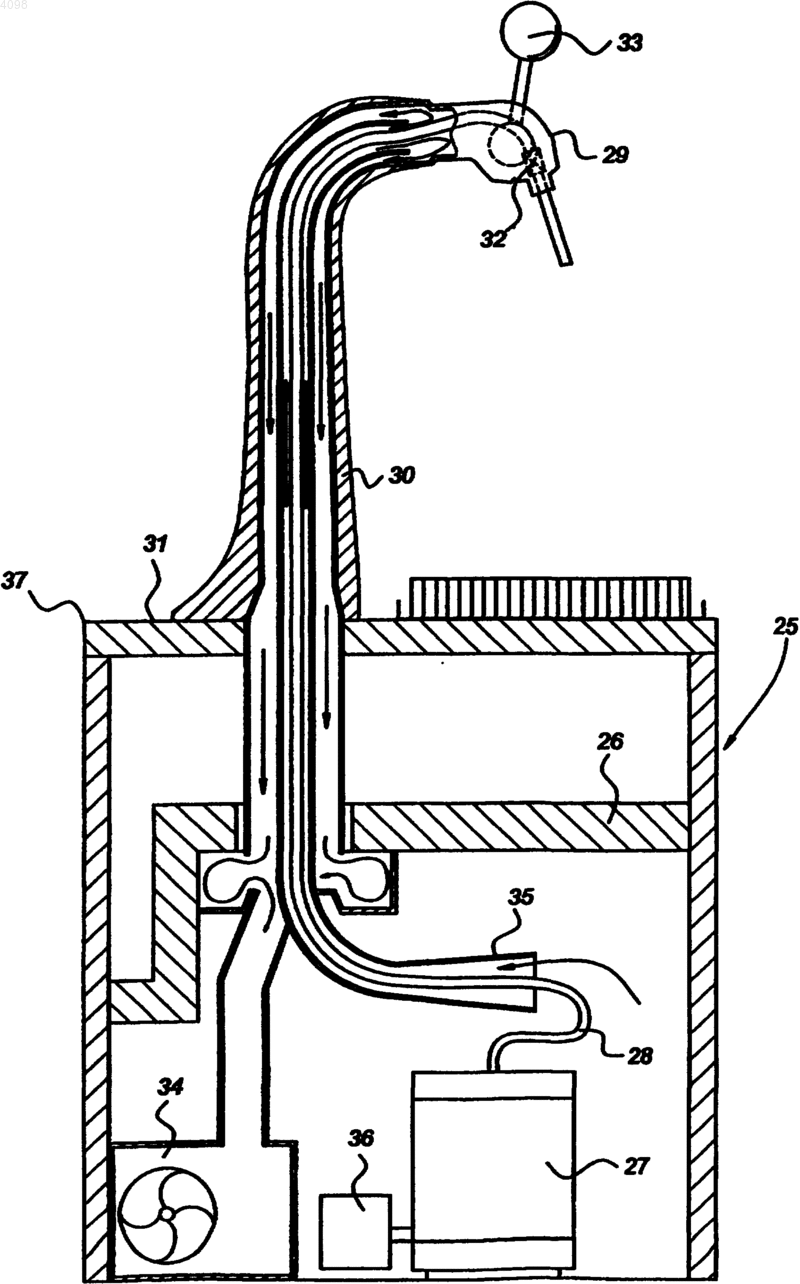

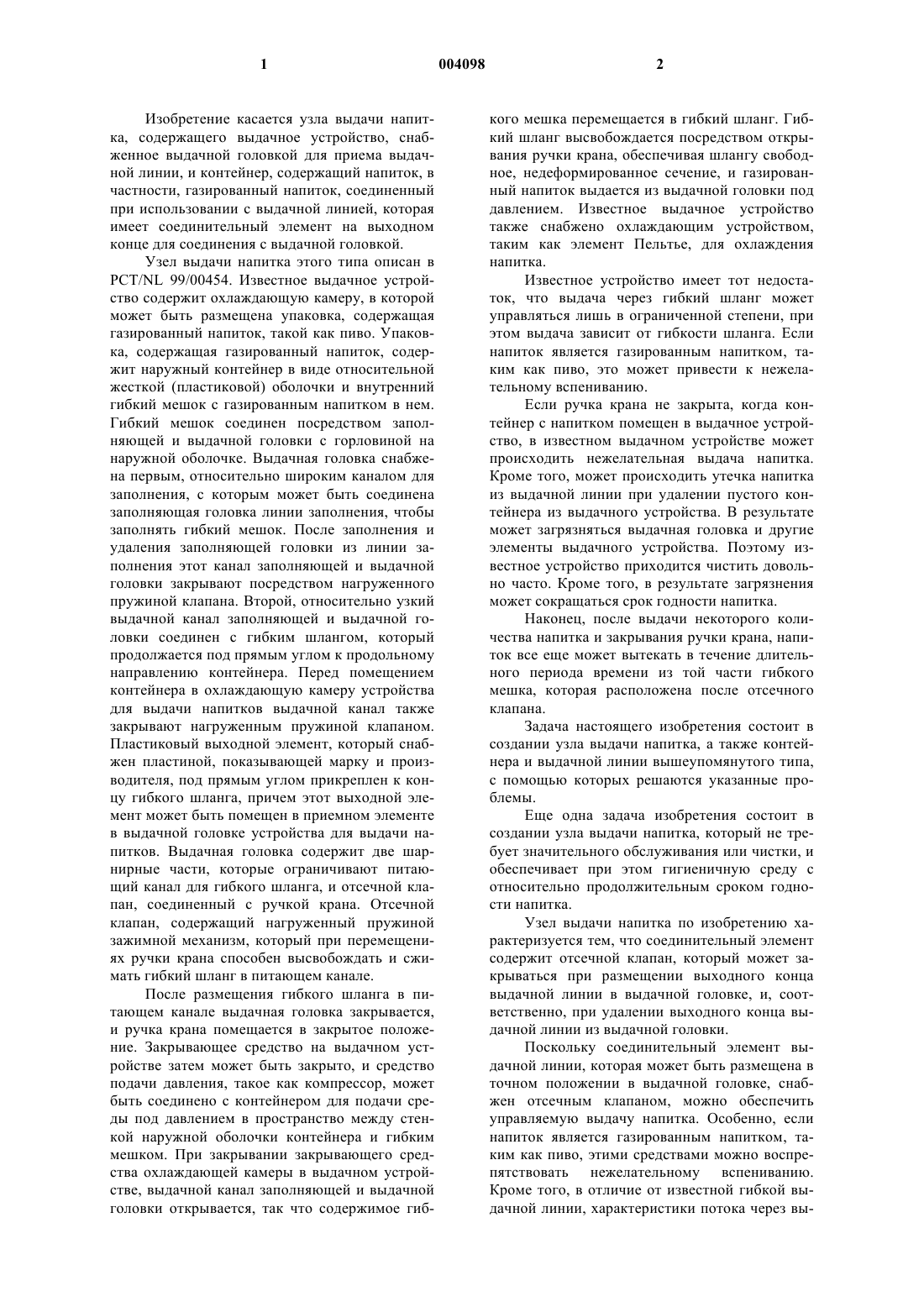

1 Изобретение касается узла выдачи напитка, содержащего выдачное устройство, снабженное выдачной головкой для приема выдачной линии, и контейнер, содержащий напиток, в частности, газированный напиток, соединенный при использовании с выдачной линией, которая имеет соединительный элемент на выходном конце для соединения с выдачной головкой. Узел выдачи напитка этого типа описан вPCT/NL 99/00454. Известное выдачное устройство содержит охлаждающую камеру, в которой может быть размещена упаковка, содержащая газированный напиток, такой как пиво. Упаковка, содержащая газированный напиток, содержит наружный контейнер в виде относительной жесткой (пластиковой) оболочки и внутренний гибкий мешок с газированным напитком в нем. Гибкий мешок соединен посредством заполняющей и выдачной головки с горловиной на наружной оболочке. Выдачная головка снабжена первым, относительно широким каналом для заполнения, с которым может быть соединена заполняющая головка линии заполнения, чтобы заполнять гибкий мешок. После заполнения и удаления заполняющей головки из линии заполнения этот канал заполняющей и выдачной головки закрывают посредством нагруженного пружиной клапана. Второй, относительно узкий выдачной канал заполняющей и выдачной головки соединен с гибким шлангом, который продолжается под прямым углом к продольному направлению контейнера. Перед помещением контейнера в охлаждающую камеру устройства для выдачи напитков выдачной канал также закрывают нагруженным пружиной клапаном. Пластиковый выходной элемент, который снабжен пластиной, показывающей марку и производителя, под прямым углом прикреплен к концу гибкого шланга, причем этот выходной элемент может быть помещен в приемном элементе в выдачной головке устройства для выдачи напитков. Выдачная головка содержит две шарнирные части, которые ограничивают питающий канал для гибкого шланга, и отсечной клапан, соединенный с ручкой крана. Отсечной клапан, содержащий нагруженный пружиной зажимной механизм, который при перемещениях ручки крана способен высвобождать и сжимать гибкий шланг в питающем канале. После размещения гибкого шланга в питающем канале выдачная головка закрывается,и ручка крана помещается в закрытое положение. Закрывающее средство на выдачном устройстве затем может быть закрыто, и средство подачи давления, такое как компрессор, может быть соединено с контейнером для подачи среды под давлением в пространство между стенкой наружной оболочки контейнера и гибким мешком. При закрывании закрывающего средства охлаждающей камеры в выдачном устройстве, выдачной канал заполняющей и выдачной головки открывается, так что содержимое гиб 004098 2 кого мешка перемещается в гибкий шланг. Гибкий шланг высвобождается посредством открывания ручки крана, обеспечивая шлангу свободное, недеформированное сечение, и газированный напиток выдается из выдачной головки под давлением. Известное выдачное устройство также снабжено охлаждающим устройством,таким как элемент Пельтье, для охлаждения напитка. Известное устройство имеет тот недостаток, что выдача через гибкий шланг может управляться лишь в ограниченной степени, при этом выдача зависит от гибкости шланга. Если напиток является газированным напитком, таким как пиво, это может привести к нежелательному вспениванию. Если ручка крана не закрыта, когда контейнер с напитком помещен в выдачное устройство, в известном выдачном устройстве может происходить нежелательная выдача напитка. Кроме того, может происходить утечка напитка из выдачной линии при удалении пустого контейнера из выдачного устройства. В результате может загрязняться выдачная головка и другие элементы выдачного устройства. Поэтому известное устройство приходится чистить довольно часто. Кроме того, в результате загрязнения может сокращаться срок годности напитка. Наконец, после выдачи некоторого количества напитка и закрывания ручки крана, напиток все еще может вытекать в течение длительного периода времени из той части гибкого мешка, которая расположена после отсечного клапана. Задача настоящего изобретения состоит в создании узла выдачи напитка, а также контейнера и выдачной линии вышеупомянутого типа,с помощью которых решаются указанные проблемы. Еще одна задача изобретения состоит в создании узла выдачи напитка, который не требует значительного обслуживания или чистки, и обеспечивает при этом гигиеничную среду с относительно продолжительным сроком годности напитка. Узел выдачи напитка по изобретению характеризуется тем, что соединительный элемент содержит отсечной клапан, который может закрываться при размещении выходного конца выдачной линии в выдачной головке, и, соответственно, при удалении выходного конца выдачной линии из выдачной головки. Поскольку соединительный элемент выдачной линии, которая может быть размещена в точном положении в выдачной головке, снабжен отсечным клапаном, можно обеспечить управляемую выдачу напитка. Особенно, если напиток является газированным напитком, таким как пиво, этими средствами можно воспрепятствовать нежелательному вспениванию. Кроме того, в отличие от известной гибкой выдачной линии, характеристики потока через вы 3 дачную линию по изобретению можно регулировать посредством изменения размеров и хода отсечного клапана. Посредством этого можно точно регулировать чувствительность крана,скорость потока и тип струи напитка. Устройство для выдачи напитка, контейнер и выдачная линия по настоящему изобретению подходят для выдачи всех типов напитка, и в частности подходят для выдачи газированного напитка, такого как пиво. В показанных вариантах выполнения, представленных ниже, посредством примера ссылка сделана на газированные напитки. Кроме того, отсечной клапан может закрываться при размещении упаковки с газированным напитком в выдачном устройстве, так что утечка газированного напитка предотвращается,даже если ручка крана находится в открытом положении. Отсечной клапан закрывается, когда пустую или частично опорожненную упаковку удаляют из выдачного устройства, и предотвращается утечка напитка, присутствующего в гибкой выдачной линии, из выдачной линии. В результате, поддерживается благоприятная микробиологическая среда и уменьшается потребность в частой очистке выдачного устройства. Наконец, в результате использования отсечного клапана в выдачной линии, относительно простая заполняющая и выдачная головка будет достаточной для контейнера с газированным напитком, при этом заполняющая и выдачная головка снабжена выдачным каналом с простым закрывающим средством, например разрушаемым уплотнением, которое открывается при размещении упаковки в выдачном устройстве, и уже не может быть повторно герметизировано. Выдачная линия может иметь жесткую конструкцию, но также может иметь телескопическую или, по меньшей мере, частично гибкую конструкцию. Последняя конструкция является предпочтительной, поскольку облегчает размещение отсечного клапана в выдачной головке. Предпочтительно, выдачная линия выполнена из гибкого пластика так, что она образует одноразовую линию или линию для нескольких использований, т.е. выбрасываемую после одного или нескольких применений. Выдачная линия может быть постоянно соединена с контейнером, содержащим газированный напиток, но также может быть снабжена соединительным элементом для разъемного соединения с контейнером. Отсечной клапан может быть клапаном,закрытым в его нормальном положении, например щелевым клапаном, в гибком шланге, который может быть открыт давлением, прикладываемым посредством ручки крана, отдельным пластиковым отсечным клапаном с закрытым положением равновесия, пружинно нагруженный (шаровой) клапан или электромагнитный клапан. Отсечной клапан может однако также 4 содержать известный по себе кран или клапан, и может быть снабжен рабочим элементом, посредством которого он может открываться и закрываться пользователем, после его размещения в выдачной головке. Предпочтительно, однако, чтобы не отсечной клапан был снабжен рабочим элементом, а выдачная головка имела рабочий элемент, соединенный с ручкой или регулятором, посредством которого отсечной клапан мог быть присоединен разъемным образом, так что отсечной клапан может иметь небольшие размеры. Это обеспечивает преимущество в том, что отсечной клапан не только имеет облегченную конструкцию с небольшим количеством деталей, так что его легко выполнить в виде расходной детали только для одного использования, но и также легко может размещаться, храниться и транспортироваться в упаковке, причем, возможно,например, для приема выдачной линии в скрученном состоянии сверху или снизу основания упаковки с газированным напитком. Кроме того, вследствие относительно небольших размеров отсечного клапана, который предпочтительно имеет цилиндрическое сечение, не превышающее наружный диаметр выдачной линии, указанный отсечной клапан легко может подпитываться, возможно охлаждаемой,направляющей трубкой устройства для выдачи напитка, типа описанного в патентной заявке Нидерландов 1015359, на Крановое устройство, контейнер для него, и способ его производства, поданной 31 мая 2000 (заявитель). В таком выдачном узле с направляющей трубкой отделение для приема упаковки с газированным напитком содержит холодильник, расположенный под стержнем, причем гибкая выдачная линия продолжается от холодильника к насосу,который несет выдачную головку. При соединении новой упаковки и соответствующей выдачной линии, которая в этом случае имеет длину 1 м и более, отсечной клапан на конце гибкой выдачной линии легко может проталкиваться по направляющей трубке к выдачной головке. Приводной элемент выдачной головки может содержать разветвление, в котором может быть установлен отсечной клапан. Отсечной клапан снабжен соединительным средством,например, в виде фланца или канавки, которое может быть соединено с разветвлением с возможностью разъединения. В варианте выполнения, отсечной клапан содержит первую гильзу и вторую гильзу, которая является концентричной относительно первой гильзы, при этом первая гильза снабжена входным отверстием для ближней по ходу потока части выдачной линии и выходным отверстием, а вторая гильза снабжена входным отверстием, которое взаимодействует с выходным отверстием первой гильзы, и выходным отверстием, причем соединительное средство размещено на одной из гильз, которая может переме 5 щаться с помощью соединительного средства,между открытым положением (потока), в котором выходное отверстие первой гильзы находится в жидкостной связи с входным отверстием второй гильзы, и отсечным положением, в котором выходное отверстие первой гильзы закрыто второй гильзой. Выдачная линия открывается и закрывается посредством относительного вращения, смещения, или их комбинации, гильз, посредством рабочего элемента отсечного клапана. Простой отсечной клапан, который является надежным в работе, содержит гильзы, которые могут перемещаться относительно друг друга в направлении выдачной линии. С таким находящимся в линии отсечным клапаном давление газированного напитка может обеспечивать дополнительное закрывающее усилие, простой приводной элемент можно использовать в выдачной линии для точного регулируемого хода, который легко можно регулировать ручкой крана, и размер отсечного клапана может оставаться небольшим. При использовании баночного, отсечного клапана, который можно открывать и закрывать в аксиальном направлении выдачной линии, и которого толкает в закрытое положение давление газированного напитка, образуется простой, компактный отсечной клапан, надежный в работе, который пригоден для одноразового использования и который легко может быть установлен в выдачную головку и легко может быть удален из нее. Выдачная головка может иметь участок основания, в котором может быть размещен отсечной клапан. Отсечной клапан может быть снабжен защитным колпачком, который взаимодействует с участком основания, так что отсечной клапан помещен между участком основания и защитным колпачком и недоступен для пользователя в процессе использования. Выдачная головка предпочтительно разделена на две половины, которые могут быть шарнирно соединены друг с другом и которые ограничивают питающий канал, в котором может быть размещена выдачная линия. Предпочтительно, шарнирные половины снабжены запирающим механизмом, который может высвобождаться, только когда отсечной клапан закрыт. Выходной конец выдачной линии, расположенный после отсечного клапана, может состоять из относительно жесткого пластикового участка с периферической канавкой или фланцем, взаимодействующим с комплементарным фланцем или канавкой в выдачной головке для точного размещения конца выдачной линии. Если охлаждающая среда подается через выдачную головку, как описано в патентной заявкеNL1015359, поданной 31 мая 2000 (заявитель), выдачная головка перекрывается выдачной линией, так что имеется, по меньшей мере, 004098 6 частичное жидкостное уплотнение в месте, где выдачная линия выходит из выдачной головки. Выходной конец выдачной линии может быть снабжен пластиной, например, с товарным знаком напитка на ней. Эта пластина может быть установлена в камере в выдачной головке,причем эта камера снабжена окном, через которое пластина видна пользователю. При этом легко можно видеть содержимое упаковки с газированным напитком, помещенной в выдачное устройство. Наконец, в варианте выполнения отсечной клапан может быть снабжен вентиляционным отверстием, которое закрыто, когда отсечной клапан открыт, и которое соединяет выходной конец отсечного клапана с окружающей средой,когда отсечной клапан закрыт. При этом происходит повышение вакуума (отрицательного давления) после выдачи напитка и последующего закрывания отсечного клапана, и весь напиток ниже по ходу от отсечного клапана будет быстро выдан из выходного конца выдачной линии,без заметного последующего капания. Несколько вариантов выполнения узла выдачи напитка по изобретению далее объясняются более подробно со ссылкой на сопровождающие не ограничивающие чертежи, на которых фиг. 1 - схематичный вид в сечении первого варианта выполнения узла выдачи напитка по изобретению, в частности пригодного для использования в домашних условиях,фиг. 2 - схематичный вид в сечении второго варианта выполнения узла для выдачи напитка по изобретению, в частности, пригодного для использования на предприятиях общественного питания; фиг. 3, 4 и 5 - виды, соответственно, в продольном сечении, поперечном сечении и вид в перспективе выдачной головки и выдачной линии узла для выдачи напитка по фиг. 2; фиг. 6 а и 6b - виды в продольном сечении,соответственно, выходного конца выдачной линии и отсечного клапана в закрытом положении; фиг. 7 а и 7b - вид в продольном сечении,соответственно, выходного конца выдачной линии и отсечного клапана в открытом положении (потока); фиг. 8 а-8d - вид в продольном сечении нескольких альтернативных вариантов выполнения отсечного клапана по изобретению; фиг. 9 и 10 - вид в перспективе и вид в сечении выходного конца выдачной линии и выдачной головки узла выдачи напитка по фиг. 1,соответственно, в разобранном состоянии и собранном состоянии; фиг. 11 - вид в сечении верхней части предпочтительного узла для выдачи напитка по изобретению; и 7 фиг. 12 и 13 - увеличенный детальный вид выдачной головки по фиг. 11 в закрытом и открытом положении, соответственно. Фиг. 1 показывает узел 1 выдачи напитка,снабженный выдачным устройством 2 с охлаждающей камерой 3, которая может быть закрыта посредством закрывающего средства 4. Упаковка (контейнер) 5 с газированным напитком размещена в охлаждающей камере 3. В вариантах выполнения, описанных ниже, газированный напиток представляет собой пиво, которое содержится в гибком мешке 6 контейнера 5 под повышенным давлением между 0 и 3 бар, например, от 1 до 1,5 бар (равновесного давленияCO2 над пивом). Упаковка может, однако, также содержать другие газированные напитки, такие как безалкогольные напитки, под давлениями,которые по существу составляют от 0 до 5 бар избыточного давления. Гибкий мешок 6 размещен в наружной,жесткой оболочке 7 контейнера 5 и вблизи горловины, прикрепляется к плоскому выступу 9 заполняющей и выдачной головки 10, так чтобы обеспечить уплотнение. Заполняющая и выдачная головка 10 имеет воздушный канал 11, который может быть соединен с линией 12 подачи давления в закрывающем средстве 4, причем линия подачи давления соединена с компрессором 13. Вместо компрессора также можно использовать различные вещества под давлением,такие как предварительно сжатый газ, например, сжатый воздух или СO2 под давлением,который подают от отдельного цилиндра. При закрывании закрывающего средства 4 нагруженный пружиной клапан 14 заполняющей и выдачной головки 10 перемещается вниз, так что выходное отверстие 15 открывается, и воздушный канал в головке 10 к пространству 16 между гибким мешком 6 и жестким контейнером 7 открывается, причем этот воздушный канал сообщается с линией 12 подачи давления. Гибкая выдачная линия 17 соединена с заполняющей и выдачной головкой 10, и когда контейнер 5 размещают в охлаждающей камере 3, присоединяется к выдачной головке 18. Выдачная линия 17 имеет отсечной клапан 19 вблизи выходного конца, причем отсечной клапан 19 установлен с возможностью удаления из выдачной головки 18 и находится в нормальном закрытом положении. Когда упаковку 5 размещают в выдачном устройстве 2 и закрывающее средство 4 закрывают, вследствие этого приходит в действие компрессор 13, отсечной клапан 19 закрывается и, вследствие повышения давления в промежутке 16 посредством компрессора 13 пиво вытесняется из гибкого мешка в гибкую линию 17 к отсечному клапану 19. Задействуя ручку 20, отсечной клапан 19, который представляет собой интегральную часть выдачной линии 17, может быть открыт, и пиво может выливаться из мешка 6. Когда контейнер 5 опорожнен, или если контейнер с другим напитком 8 помещают в выдачное устройство, когда этот контейнер еще частично заполнен, жесткую оболочку 7 контейнера 5 и гибкую выдачную линию 17 с закрытым отсечным клапаном 19,которые соединены с ней, удаляют из охлаждающей камеры 3. Оболочка 7 пустого контейнера 5, которая, например, может быть выполнен из пластика, такого как PET или ABS, может быть повторно использована, при этом гибкий мешок 6, заполняющая и выдачная головка 10 и гибкая линия 17 с отсечным клапаном 10 могут быть одноразовыми и могут быть выброшены или переработаны после использования. Для более подробного описания устройства 2 для выдачи напитка, ссылаемся на заявкуPCT/NL 99/00454 (заявитель), содержание которой включено сюда посредством ссылки. Фиг. 2 показывает вариант выполнения устройства 25 для выдачи напитка, который пригоден, в частности, для использования на предприятиях общественного питания. Выдачное устройство 25 содержит охлаждающее отделение или холодильник 26 с контейнером 27,содержащим газированный напиток в нем. Контейнер 27 представляет собой упаковку с двойными стенками - с жесткой наружной оболочкой и гибким внутренним мешком, как показано на фиг. 1, но также может содержать металлический контейнер, такой как известный по себе бочонок для пива из нержавеющей стали. Вместимость контейнера 27 может варьировать от нескольких литров до 50 л или выше. Компрессор или баллончик 36 с СО 2 соединен с контейнером 27. Кроме того, вместо компрессора или баллончика с СО 2, в контейнере 27 может быть размещен резервуар, содержащий углекислый газ, для обеспечения желаемого давления, как описано в заявке PCT/NL/99/00144. Контейнер 27 соединен посредством гибкой пластиковой выдачной линии 28 с выдачной головкой 29. Выдачная головка 29 является частью средства 30 забора пива, которое прикреплено к противоположной стороне стержня 31. Отсечной клапан 32 по изобретению установлен на выходном конце гибкой линии 28, причем отсечной клапан может открываться и закрываться ручкой 33 на конце средства 30 забора пива. Охлаждающий элемент, который не отмечен более подробно, располагается в холодильнике 26, причем этот охлаждающий элемент охлаждает воздух в холодильнике до, например,5-10 С. С помощью вентилятора 34, теплый воздух из полого средства 30 забора пива втягивается в холодильник 26. По направляющей трубке 35, в которой размещена гибкая выдачная линия 28, и которая открыта в выдачную головку 29, холодный воздух поступает из холодильника 26 через направляющую трубку 35 над выдачной линией 28 вследствие вакуума,производимого таким образом в выдачной головке 29. Напиток таким образом охлаждается до, например, 8 С. Устройство, описанное вы 9 ше, более подробно описано в заявке Нидерландов 1015359, поданной 31 мая, 2000 г. (заявитель), - Крановое устройство, контейнер для него и способ его производства. Фиг. 3 показывает продольное сечение выдачной головки 29 по фиг. 2. Ручка 33 соединена с корпусом 43, так что она может поворачиваться относительно вала 40 и взаимодействовать с пружиной 57 и выступом 57' на рабочем элементе 45 для открывания и закрывания отсечного клапана 32. Свободный ход ручки 33 можно регулировать посредством размещения выступа 57' относительно управляющего элемента 45. В положении, показанном на фиг. 3,выступ 57' непосредственно взаимодействует с рабочим элементом 45, так что отсечной клапан 32 открывается и закрывается при небольшом перемещении ручки 33. Замена выступа 57' выступом 57', расположенным правее по сравнению с выступом по фиг. 3, позволит ручке 33 осуществлять более свободный ход перед зацеплением рабочего элемента 45. Таким образом,полное открывание и закрывание отсечного клапана 32 можно получить с помощью большого хода, такого как 90, ручки 33. Ход ручки 33 можно регулировать между относительно малым ходом (например, 10), как показано на фиг. 3, и относительно большим ходом, таким как 90, путем простого изменения выступа 57'. С помощью пружины 57 возможно некоторое перемещение ручки 33, не приводящее к перемещению рабочего элемента 45, и исключается люфт от вращения ручки вокруг вала 40. Выходной конец 41 гибкой выдачной линии 28, направляемой по изогнутому пути выдачной головкой 29, заключен в гнездо 42 выдачной головки. Выходной конец 41, выполненный из жесткого пластика, снабжен периферической канавкой 52, в которую опускается ободок 53 гнезда 42 выдачной головки 29, чтобы обеспечить жесткий охват выходного конца 41. Выдачная головка 29 содержит фиксированный нижний участок корпуса 43, к которому шарнирно прикреплено закрывающее средство 44 между закрытым положением и открытым положением, в котором выходной конец 41 и отсечной клапан 32 линии 28 могут быть помещены в выдачную головку 29. Рабочий элемент 45 содержит по существу горизонтальный рычаг 46, который соединен первым концом со штифтом 48, вокруг которого он может поворачиваться. Гибкая выдачная линия 28 расположена посредством направляющего элемента 49, прикрепленного к верху приводного элемента 45, по изогнутому пути в контакте с изогнутым рычагом 46' рабочего элемента 45. Соединительные средства отсечного клапана 32, которые, например, образованы фланцем 51 на скользящей гильзе 61, соединены с соединительным элементом на конце изогнутого рычага 46'. Соединительный (принимаю 004098 10 щий) элемент подходящим образом может быть выполнен в виде вилки 63, которая зацепляет сзади фланец 51 отсечного клапана 32. Фиг. 4 показывает вал 40, прикрепленный к ручке 33 для перемещения рабочего элемента. Вал 40 снабжен одним концом с пружинной собачкой 47, которая имеет зубец 38', продолжающийся под прямым углом к валу 40 на его конце. Шарнирное закрывающее средство 44 выдачной головки 29 имеет комплементарный зубец 38, который взаимодействует с зубцом пружинной собачки 47. Когда ручка 33 находится в вертикальном положении, в котором отсечной клапан 32 закрыт, высвобождающий кулачок 39, который также соединен с валом 40,размещен так, что пружинная собачка 47 может быть утоплена, причем зубец 38' опускается в соответствующую полость в высвобождающем кулачке 39. Это положение показано на фиг. 4,так что когда отсечной клапан 32 закрыт, а ручка находится в вертикальном положении, закрывающее средство 44 нижнего участка корпуса 43 может высвобождаться и может шарнирно открываться вокруг шарнирного пальца 60. Как видно на фиг. 5, установочный штифт 51' ручки 33 размещается в углублении, выполненном в стенке двух концентричных кольцевых гильз 55, 56. При повороте гильзы 56 вокруг ее оси относительно гильзы 55 или при полностью отсутствующей гильзе 56 можно регулировать ход ручки 33 между, например, 90 и 10, посредством, соответственно, выравнивания отверстий в стенках колец 55, 56 или перемещения их во взаимно смещенное положение. На верху приводного элемента 45 образован упор 58, с которым контактирует упор отсечного клапана 32 при вводе выдачной линии 28 в выдачную головку 29 через направляющую трубку 35, показанную на фиг. 2, предотвращая проталкивание отсечного клапана 32 дальше за выдачную головку 29. Кроме того, фиг. 5 показывает пружинный элемент 51", который соединен с закрывающим средством 44 так, чтобы перемещать закрывающее средство в вертикальное положение при работе пружинной собачки 47 и высвобождении закрывающего средства 44. На фиг. 5 ясно можно видеть, что конец 46' рабочего элемента 45 имеет форму изогнутого седла, которое направляет гибкую линию 28 без скручивания или острых сгибов из горизонтального по существу в вертикальное положение,причем это седло оканчивается в вилке 63, в которой может быть размещен фланец 51 внутренней гильзы 61 отсечного клапана 32. Отдельная зажимающая пружина 62 устанавливается в виде отдельного компонента в гнездо 42,для размещения отсечного клапана 32 так, что он зажимается относительно гнезда 42, когда закрывающее средство открыто, так что закрывающее средство может быть закрыто. При таком размещении ободок 53 на гнезде 42 и пери 11 ферическая канавка 52 выходного конца 41 образуют относительно воздухо-плотное закрывающее средство, которое препятствует всасывание воздуха мимо выходного конца 41 в охлаждаемое средство 30 забора пива. Закрытый отсечной клапан 32 предотвращает вытекание пива в направляющую трубку 35 при введении и удалении выдачной линии 28,которая вследствие ее жесткости может толкать отсечной клапан 32 и выходной конец 41 через направляющую трубку 35. Так, внутренняя гильза 61 размещена в ее выдвинутом положении при введении отсечного клапана 32 в вилку 63 или удалении его из вилки 63, так что отсечной клапан 32 закрыт. В результате использования выдачной головки 29 вместе с гибким выдачным шлангом 28, который снабжен отсечным клапаном 32 около выходного конца 41,можно осуществлять быстрое и простое размещение выдачной линии 28, так что пустая емкость из-под газированного напитка может быть легко заменена полной емкостью. Поскольку всю выдачную линию 28 также заменяют при этой операции, теперь уже не требуется очистка выдачной линии, что экономит время и затраты,особенно при розливе пива. Фиг. 6 а показывает пластиковый выходной конец 41 гибкого выдачного шланга 28, снабженный отсечным клапаном 32 по настоящему изобретению. Как видно на фиг. 6b, выходной конец 41 содержит наружную гильзу 70, в которой размещен внутренний закрывающий выступ 71. Закрывающий выступ 71 снабжен боковыми проходами 72, через которые газированный напиток может проходить из ближнего участка 73 канала отсечного клапана к дальнему по ходу потока выходному участку 74. Внутренняя гильза 75, с которой сварена гибкая выдачная линия 28, размещена в наружной гильзе 70, так что она может скользить вокруг выступа 71. Выходное отверстие 73' внутренней гильзы 75 имеет уплотнительную стенку 76, с высотой,соответствующей высоте выступа 71. В положении, показанном на фиг. 6b, уплотнительная стенка 76 выходного отверстия 73' внутренней гильзы 75 контактирует с выступом 71, так что образуется уплотнение. В положении отсечения, показанном на фиг. 6b, отверстия 77 в стенке промежуточной гильзы 78, несущей выступ 71, открыты так, что дальний по ходу потока выходной канал 74 вентилируется посредством отверстий 77 вокруг верхнего ободка наружной гильзы 70 (см. схематично показанные стрелки), так что отрицательное давление не может повышаться в выходном канале 74. Когда отсечной клапан 32 закрыт, отрицательное давление приводит к длительной последующей утечке газированного напитка из выходного канала 74, что является нежелательным. Эту утечку предотвращают с помощью вентиляционных отверстий 77. В показанном положении уплотняющий эффект гильзы 75 12 возрастает с помощью давления газированного напитка, который толкает гильзу 75 в закрытое положение. Уплотнительный колпачок 80 с закругленным концом установлен на выходном конце 41,чтобы предотвратить загрязнение отсечного клапана 32 при введении выдачной линии 28 в выдачную головку 29, и чтобы облегчить введение отсечного клапана 32 через направляющую трубку 35. Защитный колпачок 80 удаляют из выходного конца 41 перед размещением выходного конца 41 в гнезде 42. На фиг. 7 а и 7b отсечной клапан показан в его открытом положении, причем торцевая поверхность 81 внутренней гильзы 75 контактирует с нижней поверхностью промежуточной гильзы 78. В показанном положении ближний участок 73 канала находится в жидкостной связи с дальним наружным каналом 74 отсечного клапана 32. Поскольку передний конец уплотняющей стенки 76 внутренней гильзы 75 контактирует с промежуточной гильзой 78 так, что образуется уплотнение, то предотвращается прохождение газированного напитка к вентиляционным отверстиям 77, когда отсечной клапан 32 находится в открытом положении. Высота уплотняющей стенки 76 выполнена такой, что вентиляционные отверстия 77 полностью изолированы в то время, когда часть стенки 76 еще контактирует с выступом 71, и поэтому еще невозможен выпуск пива через выходное отверстие 72. Внутренняя гильза 75 снабжена на ее конце фланцем 79, который может быть размещен в вилке 63 рабочего элемента 45. При такой конструкции наружная гильза 70 прочно закреплена в выдачной головке посредством периферической канавки 52, а люфт для возможного аксиального перемещения внутренней гильзы 75 с помощью фланца 79 обеспечивается гибкостью линии 28, которая позволяет ход в несколько миллиметров, например около 4 миллиметров. Фиг. 8 а-8d показывают различные альтернативы отсечного клапана по изобретению, при этом для идентичных компонентов использованы такие же ссылочные позиции, как и на фиг. 6 и 7. Фиг. 8 а показывает вариант выполнения, в котором выходное отверстие 72 расположено в центральном сужении в наружной гильзе 70. Внутренняя гильза 75 с гибкой линией 28, прикрепленной к ней, размещена в наружной гильзе, так что она может перемещаться, и имеет уплотняющий выступ 71 на ее конце, причем этот уплотняющий выступ 71 может быть размещен в уплотняющем контакте внутри выходного отверстия 72 путем оттягивания назад внутренней гильзы 75. Фиг. 8b показывает вариант выполнения, в котором наружная гильза 70 снабжена уплотняющим выступом 71 и выходным отверстием 72, причем вокруг этого выступа может быть 13 расположено выходное отверстие 73' во внутренней гильзе 75 для образования уплотнения. При такой конструкции стенка выходного отверстия 73' взаимодействует с образованием уплотнения с выступом 71, который расположен в наружной гильзе 70 в фиксированном положении, а выходное отверстие 72 изолировано участком боковой стенки внутренней гильзы 75. Фиг. 8 с показывает вариант выполнения, в котором выступ 71 расположен на внутренней стороне наружной гильзы 70, причем вокруг этого выступа 71 расположены участки боковой стенки внутренней гильзы 75, которые продолжаются за выступ 71 по направлению потока. Участки передней стенки могут быть размещены вокруг выступа 71 для образования уплотнения посредством оттягивания назад внутренней гильзы. Фиг. 8d показывает вариант выполнения,альтернативный варианту выполнения по фиг. 8b, причем уплотняющий выступ 71 размещен на внутренней гильзе 75, а стационарное выходное отверстие 72, которое может быть закрыто выступом 71, выполнено в наружной гильзе 70. Также возможны варианты выполнения, в которых внутренняя гильза 75 и наружная гильза 70 снабжены входным отверстием и выходными отверстиями, которые могут быть расположены так, что закрывают друг друга или находятся в открытом положении (потока), посредством поворачивания их друг относительно друга. Фиг. 9 и 10 показывают вариант выполнения выдачной головки 90 и выдачной линии 101 для использования в выдачном устройстве по фиг. 1. Выдачная головка 90 содержит участок 91 основания с ручкой 93, прикрепленной к нему. Участок 91 основания снабжен отверстием 96 и принимающей трубкой 92 для приема выходного конца 103, расположенного под прямым углом, гибкой выдачной линии 101. Участок 91 основания также снабжен принимающим компонентом 97 для приема гибкой выдачной линии 101 и отсечного клапана 102, и управляющим элементом или направляющей 98,который может скользить вдоль принимающего компонента 97 в аксиальном направлении, и соединен с ручкой 93 для приведения в действие отсечного клапана 102 выдачной линии 101. Направляющая 98 может быть выполнена так же, как и вилка 63, показанная на фиг. 5, и взаимодействует с фланцем 105 внутренней гильзы 107 отсечного клапана 102 по фиг. 10. Выдачная головка 90, кроме того, снабжена верхним участком 95, который соединен с участком основания 91, так что он может быть шарнирно установлен на штифте 96'. Верхний участок 95 содержит камеру 99 для приема пластины 104 на конце выдачной линии 101. Пластина 104 выдачной линии 101, установленной в выдачную головку 90, видна через отверстие 14 или окошко 100, так чтобы было видно содержимое устройства для выдачи напитка. Фиг. 10 показывает собранную выдачную головку и разобранную гибкую выдачную линию 101 с отсечным клапаном 102 на конце,типа показанного на фиг. 6 а - 8d. Отсечной клапан 102 соединен с выходным концом 103, расположенным под прямым углом к отсечному клапану 102, и установлен в отверстие 96 выдачной головки 90. Кроме того, пластина 104 на выходном конце 103 снабжена визуальными обозначениями, чтобы можно было определить тип газированного напитка, когда пластина 104 установлена в камере 99 выдачной головки. При этом обеспечивается точно определенный участок выходного конца 106 после того, как верхний участок 95 был шарнирно закрыт, так что получают благоприятные выдачные свойства. Фиг. 11 показывает предпочтительный вариант выполнения системы для выдачи напитка с охлаждающей камерой 110 и контейнером 112 для напитка, расположенным в охлаждающей камере. В крышке 111 охлаждающей камеры расположен воздушный клапан 114, который соединен с входным отверстием для воздуха на верху контейнера 112. Воздушный клапан 114 в крышке 111 соединен с компрессором для подачи повышенного давления к содержимому контейнера 112, такому как пиво, содержащемуся в гибком и сжимаемом мешке. При введении воздуха между стенкой контейнера 112 и мешком пиво может выдаваться из центральной трубки 120 через гибкую трубку 113 посредством выдачного клапана 115, и наружу через выпускное сопло 116. При закрытии крышки 11 воздушный клапан 114 соединяется с контейнером 112, а закрывающий клапан 130 вдавливается вниз, так что трубка 120 открывается, и обеспечивается свободный поток напитка под давлением через трубку 120 и гибкую трубку 113. В закрытом положении охлаждающей камеры 110, как показано на фиг. 11, пользователь может выдавать содержимое из контейнера 112 через выпускное сопло 116 путем приведения в действие ручки 119. Поворачивание ручки 119 приведет к перемещению несущего элемента 124 против усилия смещающейся пружины 125 посредством кулачковой поверхности 122, соединенной с осью вращения ручки 119. Фиг. 12 подробно показывает ручку 119 и приводной механизм, соединенный с ней для открывания и закрывания клапана 115. Очевидно, что вращение ручки 119 для открывания клапана 115 сначала встретит сопротивление выступа 127 против кулачковой поверхности. После преодоления мертвой точки выступ 127 может легко скользить по изогнутой траектории по направлению к нижнему положению, так что ручка 119 легко может быть повернута в горизонтальное положение, как показано на фиг. 13. Пользователь почувствует сопротивление, создаваемое усилием пружины 125. В концевом 15 положении, показанном на фиг. 13, выступ 127 опускается в полую часть 128 кулачковой поверхности, так что обеспечивается жесткий упор ручки крана в открытом положении. При вращении ручки 119 из горизонтального положения, показанного на фиг. 13, обратно в вертикальное положение, показанное на фиг. 12, усилие пружины 125 обеспечивает быстрое и требующее относительно небольшого усилия защелкивание ручки 119, и вызывает резкое прекращение потока пива, следовательно, предотвращая утечку и пенообразование. Выступ 126 на кулачке 122 останавливает ручку 119 в ее заданном правильном положении. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Узел (1, 25) выдачи напитка, содержащий выдачное устройство (2, 37), снабженное выдачной головкой (18, 29) для приема выдачной линии (17, 28), и контейнер (7, 27), содержащий газированный напиток, соединенный при использовании с выдачной линией (17, 28),которая имеет соединительный элемент на ее выходном конце для соединения с выдачной головкой (18, 29), отличающийся тем, что указанный соединительный элемент содержит отсечной клапан (19, 32), который может закрываться при размещении выходного конца выдачной линии (17, 28) в выдачной головке (18,29) и, соответственно, при удалении выходного конца выдачной линии (17, 28) из выдачной головки (18, 29). 2. Узел (1, 25) по п.1, отличающийся тем,что выдачная линия (17, 28) является, по меньшей мере, частично гибкой. 3. Узел (1, 25) по п.1 или 2, отличающийся тем, что выдачная головка (18, 29) снабжена ручкой или регулятором (20, 33) и имеет рабочий элемент (45, 98), соединенный с указанной ручкой или регулятором, и посредством которого отсечной клапан (19, 32, 102) может быть соединен разъемным образом, для открывания и закрывания отсечного клапана посредством перемещения ручки или регулятора (20, 33). 4. Узел (1, 25) по п.3, отличающийся тем,что отсечной клапан (19, 32) снабжен соединительным средством (51, 79, 105) для разъемного соединения с рабочим элементом (45, 98). 5. Узел (1, 25) по любому предшествующему пункту, отличающийся тем, что отсечной клапан (32) содержит первую гильзу (75) и вторую гильзу (70), которая является концентричной относительно первой гильзы (75), при этом первая гильза снабжена входным отверстием(73) для ближней по ходу потока части выдачной линии (28) и выходным отверстием (73'),причем вторая гильза (70) снабжена входным отверстием (72), которое взаимодействует с выходным отверстием (73') первой гильзы (75), и выходным отверстием (74), причем соединительное средство (79) размещено на одной из 16 гильз (75), которая может перемещаться с помощью этого соединительного средства между открытым положением (потока), в котором выходное отверстие (73') первой гильзы (75) находится в жидкостной связи с входным отверстием (72) второй гильзы (70), и отсечным положением, в котором выходное отверстие (73') первой гильзы (75) закрыто второй гильзой (70). 6. Узел (1, 25) по п.5, отличающийся тем,что одна из гильз (70) имеет внутренний выступ(71), причем гильзы (70, 75) могут перемещаться рабочим элементом (45, 98) друг относительно друга, чтобы привести выступ (71) в уплотняющее взаимодействие на входном отверстии или выходном отверстии (73') другой гильзы(75). 7. Узел (1, 25) по п.5 или 6, отличающийся тем, что соединительные средства содержат фланец (50, 79, 105) или периферическую канавку, при этом рабочий элемент (45, 98) содержит принимающий компонент (63), который соединен с ручкой или регулятором (20, 33) и может перемещаться в аксиальном направлении гильз (70, 75), для взаимодействия с фланцем(50, 79, 105) или с периферической канавкой. 8. Узел (1, 25) для выдачи напитка по п.7,отличающийся тем, что принимающий компонент (63) имеет открытую полость на одной стороне, в которую может быть помещена внутренняя или наружная гильза (70, 75). 9. Узел (1, 25) по пп.4-8 с зависимостью от п.3, отличающийся тем, что выдачная головка(29, 90) имеет участок (43, 91) основания, который соединен с ручкой или регулятором (33, 93) и с рабочим элементом (45, 98), и второй участок (44, 95), снабженный принимающей полостью, причем второй участок (44, 95) соединен с участком (43, 91) основания с возможностью перемещения между открытым положением, в котором рабочий элемент (45, 98) высвобожден для присоединения отсечного клапана (19, 32) к рабочему элементу (45, 98), и закрытым положением, в котором отсечной клапан (19, 32), по меньшей мере, частично расположен в принимающей полости второго участка (44, 95). 10. Узел (1, 25) по п.9, отличающийся тем,что выдачная головка (29) снабжена запирающими средствами (39, 47), которые могут высвобождать второй участок (44) только когда отсечной клапан (32) уже расположен в закрытом положении. 11. Узел (1, 25) по п.9 или 10, отличающийся тем, что второй участок (44) может перемещаться вокруг шарнирного штифта (60, 94),который расположен поперечно продольному направлению выдачной линии (28), или параллельно ему. 12. Узел (1, 25) по любому предшествующему пункту, отличающийся тем, что выдачная линия (28) снабжена выходным участком (41,103), расположенным по ходу вслед за отсечным клапаном (19, 32). 17 13. Узел (1, 25) по любому предшествующему пункту, отличающийся тем, что выходной участок (103) расположен под прямым углом к выдачной линии (28). 14. Узел (1, 25) по п.12 или 13, отличающийся тем, что выходной конец (41, 103) снабжен наружной периферической канавкой (52) или ребром, которое может быть соединено с комплементарным ребром (53) или полостью на/во внутренней стороне выходного отверстия(42) выдачной головки (18, 29). 15. Узел (1, 25) по любому предшествующему пункту, отличающийся тем, что выходной конец (103) выдачной линии (101) снабжен пластиной (104), причем выдачная головка (90) снабжена камерой (99) для размещения пластины, и окошком (100), расположенным параллельно пластине (101), для демонстрации, по меньшей мере, части пластины. 16. Узел (1, 25) по любому предшествующему пункту, отличающийся тем, что рабочий элемент (45) содержит направляющую, по существу, с горизонтальным рычагом (46), первый конец (47) которого может перемещаться вокруг шарнирного штифта (48), и изогнутым рычагом(46'), имеющим вилку (63) на одном конце для соединения с отсечным клапаном (19, 32) и расположенным на втором конце рычага (46), расположенном на расстоянии от шарнирного штифта, и поперечно ему. 17. Узел (1, 25) по п.16, отличающийся тем, что рабочий элемент (45) содержит установочный элемент (49), под которым может быть установлена выдачная линия (28) для направления выдачной линии вдоль изогнутого рычага(46'). 18. Узел (1, 25) по любому предшествующему пункту, отличающийся тем, что выдачное устройство снабжено средством (13, 36) подачи давления, которое может быть соединено с контейнером (7, 27) для подачи среды под давлением к контейнеру (7, 27), и охлаждающим средством (34) для охлаждения контейнера (7, 27),размещенного в камере (3, 26). 19. Узел (1, 25) по любому предшествующему пункту, отличающийся тем, что отсечной клапан (14, 32) снабжен вентиляционным отверстием (77), которое находится в жидкостной связи с выходным отверстием (74) отсечного клапана (19, 32), когда отсечной клапан находится в закрытом положении. 20. Узел (1, 25) по п.1 или 2, отличающийся тем, что отсечной клапан является электромагнитным, причем выдачная головка снабжена электромагнитным приводным элементом. 21. Устройство (2, 37) для выдачи напитка,содержащее выдачную головку (18, 29) с ручкой или регулятором (20, 33) и рабочий элемент (45,98), соединенный с ручкой или регулятором,отличающееся тем, что рабочий элемент (45, 98) содержит принимающий элемент (63) для разъемного соединения с отсечным клапаном (19, 004098 18 32), который соединяют с выдачной линией контейнера с газированным напитком, причем принимающий элемент может перемещаться при приведении в действие ручки или регулятора, чтобы открыть или закрыть отсечной клапан. 22. Устройство (2, 37) по п.21, отличающееся тем, что принимающий элемент (63) может перемещаться в приемном канале для выдачной линии в продольном направлении приемного канала. 23. Устройство (2, 37) по п.22, отличающееся тем, что принимающий элемент (63) содержит принимающую полость, открытую на одной стороне. 24. Устройство (2, 37) по п.21 или 22, отличающееся тем, что рабочий элемент (45) содержит направляющую, по существу, с горизонтальным рычагом (46), который может перемещаться первым концом (47) вокруг шарнирного штифта (48), и изогнутый рычаг (46') с вилкой(63) на одном конце, расположенный на втором конце горизонтального рычага, расположенным на некотором расстоянии от шарнирного штифта, и поперечно ему. 25. Устройство (2, 37) по пп.21-24, отличающееся тем, что выдачная головка (29, 90) имеет участок (43, 91) основания, который соединен с ручкой или регулятором (33, 93) и с рабочим элементом (45, 98), и второй участок(44, 95), снабженный принимающей полостью,причем второй участок соединен с участком основания с возможностью перемещения, между открытым положением, в котором рабочий элемент (45, 98) высвобожден для присоединения отсечного клапана к рабочему элементу, и закрытым положением, в котором отсечной клапан (19, 32), по меньшей мере, частично расположен в принимающей полости. 26. Устройство (2, 37), отличающееся тем,что выдачная головка (29) снабжена запирающими средствами (39, 47), которые могут высвобождать второй участок (44) только когда отсечной клапан (19, 32) уже расположен в закрытом положении. 27. Устройство (2, 37) по п.25 или 26, отличающееся тем, что второй участок (44, 95) может перемещаться вокруг шарнирного штифта (60, 96'), который расположен поперечно продольному направлению выдачной линии,или параллельно ему. 28. Устройство (2, 37) по пп.21-27, отличающееся тем, что выдачная головка снабжена камерой (99) для размещения пластины и окошком (100), расположенным параллельно пластине, для демонстрации, по меньшей мере, части пластины. 29. Устройство (2, 37) по п.24, отличающееся тем, что рабочий элемент (45) содержит установочный элемент (49), под которым выдачная линия (28) может быть установлена для направления выдачной линии вдоль изогнутого рычага (46'). 19 30. Устройство (2, 37) по пп.21-29, отличающееся тем, что содержит камеру (3, 26),снабженную охлаждающим средством (34) для размещения контейнера (7, 27), а также средство(13, 36) подачи давления для подачи среды под давлением к контейнеру, размещенному в этой камере. 31. Устройство (2, 37) по пп.21-29, отличающееся тем, что выдачная головка (18, 29) снабжена электромагнитным приводным элементом. 32. Контейнер (7, 27) с газированным напитком, имеющий выдачную линию (17, 28),соединенную с контейнером или которая может быть присоединена к нему, и имеет соединительный элемент вблизи одного конца для соединения с выдачной головкой устройства для выдачи напитка, отличающийся тем, что соединительный элемент содержит отсечной клапан(19, 32), который может быть закрыт при размещении конца выдачной линии (28) в выдачной головке (18, 29) и, соответственно, при удалении конца выдачной линии (28) из выдачной головки (18, 29). 33. Контейнер (7, 27) по п.32, имеющий относительно жесткую наружную оболочку (7) и внутренний гибкий мешок (6), содержащий газированный напиток, причем этот мешок соединен с первым отсечным элементом (10), который содержит соединительный элемент, соединенный с выдачной линией (17, 28), имеющей, по меньшей мере, частично гибкую конструкцию. 34. Контейнер (7, 27) по п.33, в котором наружная оболочка (7) снабжена соединительным отверстием для соединения со средством(13, 36) подачи давления для подачи среды под давлением к пространству (76) между гибким мешком (6) и наружной оболочкой (7). 35. Контейнер (7, 27) по пп.32, 33 или 34,отличающийся тем, что отсечной клапан (19, 32) содержит первую гильзу (75) и вторую гильзу(70), которая является концентричной относительно первой гильзы, при этом первая гильза снабжена входным отверстием (73) для ближней по ходу потока части выдачной линии (28), и выходным отверстием (73'), причем вторая гильза (70) снабжена входным отверстием (72),которое взаимодействует с выходным отверстием (73') первой гильзы (75), и выходным отверстием (74), причем соединительное средство(79) размещено на одной из гильз (75), которая может перемещаться с помощью соединительного средства между открытым положением(потока), в котором выходное отверстие (73') первой гильзы (75) находится в жидкостной связи со входным отверстием (72) второй гильзы (70), и отсечным положением, в котором выходное отверстие (73' ) первой гильзы (75) закрыто второй гильзой (70). 36. Контейнер (7, 27) по п.35, отличающийся тем, что соединительные средства со 004098 20 держат фланец (79) или периферическую канавку для взаимодействия с рабочим элементом(45, 98) устройства для выдачи напитка, который содержит принимающий компонент (63),который соединен с ручкой или регулятором(20, 33) и может перемещаться в аксиальном направлении гильз (70, 75), для взаимодействия с фланцем (79) или с периферической канавкой. 37. Контейнер (7, 27) по пп.32-35, отличающийся тем, что отсечной клапан (19, 32) снабжен вентиляционным отверстием (77), которое находится в жидкостной связи с выходным отверстием (74) отсечного клапана (19, 32),когда отсечной клапан находится в закрытом положении. 38. Контейнер (7, 27) по пп.32-37, отличающийся тем, что отсечной клапан является электромагнитным, причем выдачная головка снабжена электромагнитным приводным элементом. 39. Контейнер (7, 27) по п.35, отличающийся тем, что соединительные средства содержат фланец (51, 79) или периферическую канавку на одной из гильз (70, 75). 40. Контейнер (7, 27) по пп.32-39, отличающийся тем, что выдачная линия (17, 28) снабжена на выходном конце относительно жестким трубчатым участком (41) с отсечным клапаном (19, 32), соединенным с ним. 41. Контейнер (7, 27) по п.40 с зависимостью по п.35 или 36, отличающийся тем, что этот трубчатый участок образует наружную гильзу (70) отсечного клапана (19, 32). 42. Контейнер (7, 27) по п.40 или 41, отличающийся тем, что трубчатый участок (41) снабжен ребром или канавкой (52) на наружной поверхности. 43. Контейнер (7, 27) по пп.40, 41 или 42,отличающийся тем, что пластина (104) прикреплена к выходному концу выдачной линии. 44. По меньшей мере, частично гибкая одноразовая выдачная линия (17, 28, 101) для выдачи газированного напитка, снабженная отсечным клапаном (19, 32) с соединительным элементом (51, 79) для разъемного соединения с рабочим элементом (45, 98) выдачной головки,отличающаяся тем, что соединительный элемент содержит, по существу, жесткий трубчатый выпускной элемент (41), размещаемый в выдачной головке, причем отсечной клапан содержит закрывающий элемент, который может перемещаться относительно трубчатого выпускного элемента рабочим элементом (45, 98),для открывания или закрывания выпускного элемента (41) без значительного уменьшения диаметра выдачной линии, при этом выдачной клапан (19, 32) содержит первую гильзу (75) и вторую гильзу (70), которая является концентричной относительно первой гильзы, при этом первая гильза снабжена входным отверстием(73) для ближней по ходу потока части выдачной линии (28) и выходным отверстием (73'), 21 причем вторая гильза (70) снабжена входным отверстием (72), которое взаимодействует с выходным отверстием (73') первой гильзы (75) и которое коаксиально ему, и выходным отверстием (74), причем соединительный элемент(79) размещен на одной из гильз (75), которая может перемещаться рабочим элементом между открытым положением (потока), в котором выходное отверстие (73') первой гильзы (75) находится в жидкостной связи со входным отверстием (72) второй гильзы (70), и отсечным положением, в котором выходное отверстие (73') первой гильзы (75) закрыто второй гильзой (70). 45. Одноразовая выдачная линия (17, 28,101) для выдачи газированного напитка, снабженная отсечным клапаном (19, 32) с соединительным элементом (51, 79) для разъемного соединения с рабочим элементом выдачной головки, при этом гибкая часть выдачной линии имеет такую длину, что продолжается через удлиненный полый элемент, на котором размещена выдачная головка. 46. Выдачная линия (17, 28, 101) по п.44 или 45, отличающаяся тем, что одна из гильз(70) имеет внутренний выступ (71) и может аксиально перемещаться относительно другой гильзы (75) посредством рабочего элемента,чтобы взаимодействовать с входным отверстием 22 или выходным отверстием (73') другой гильзы с обеспечением уплотнения. 47. Выдачная линия (17, 28, 101) по п.44,45 или 46, отличающаяся тем, что отсечной клапан (19, 32) снабжен вентиляционным отверстием (77), которое находится в жидкостной связи с выходным отверстием (74) отсечного клапана(19, 32), когда отсечной клапан находится в закрытом положении. 48. Выдачная линия (17, 28, 101) по пп.4447, отличающаяся тем, что отсечной клапан (19,32) снабжен соединительными средствами (51,79) для соединения с выдачной головкой. 49. Выдачная линия (17, 28, 101) по пп.4448, отличающаяся тем, что снабжена на выходном конце относительно жестким трубчатым участком с отсечным клапаном (19, 32), соединенным с ним. 50. Выдачная линия (17, 28, 101) по п.49 со ссылкой на п.46 или 47, отличающаяся тем, что трубчатый участок (41) образует наружную гильзу (70) отсечного клапана (19, 32). 51. Выдачная линия (17, 28, 101) по п.49 или 50, отличающаяся тем, что трубчатый участок (41) снабжен ребром или канавкой (52) на наружной поверхности.
