Крышка для укупорки стеклянных консервных банок

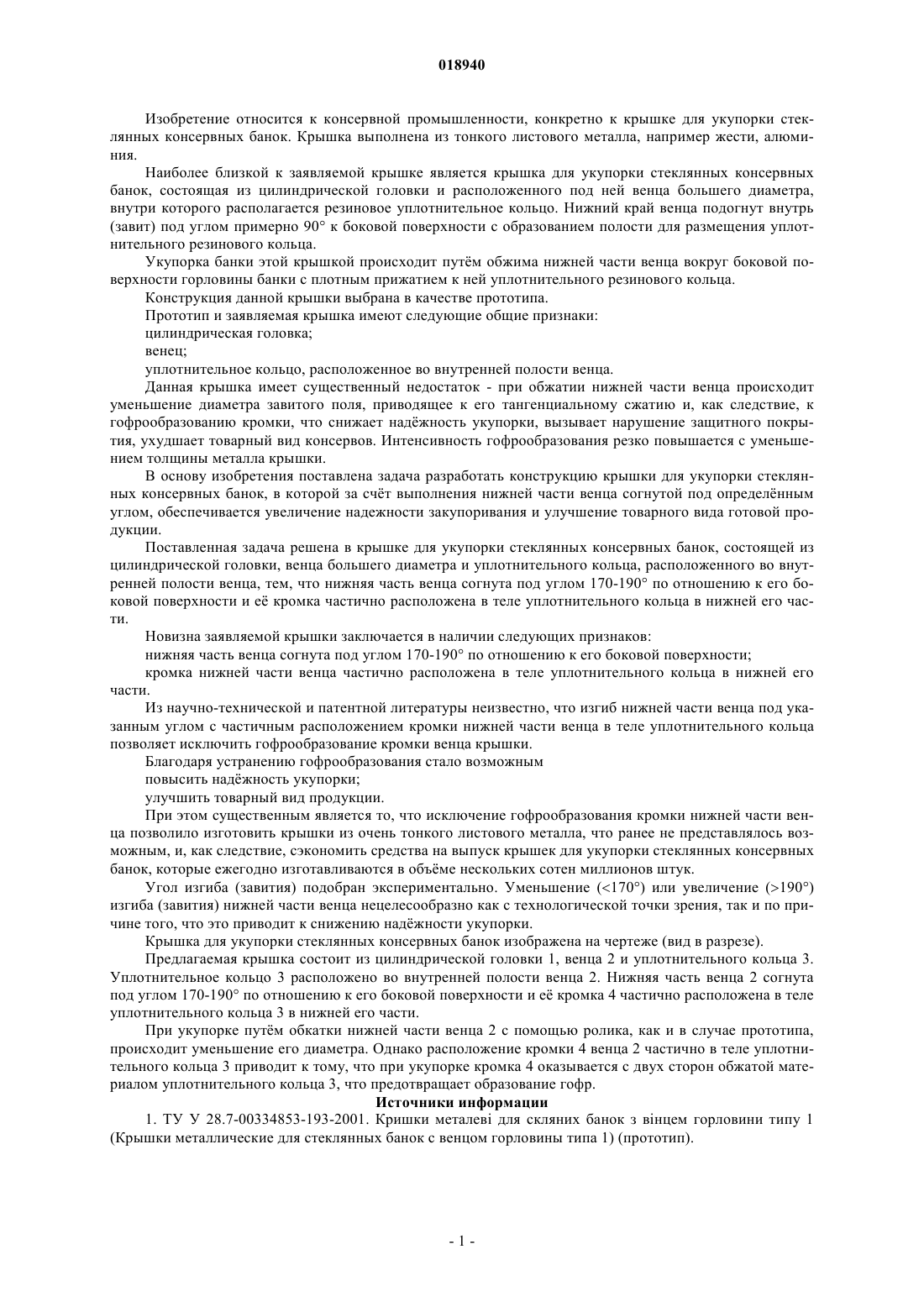

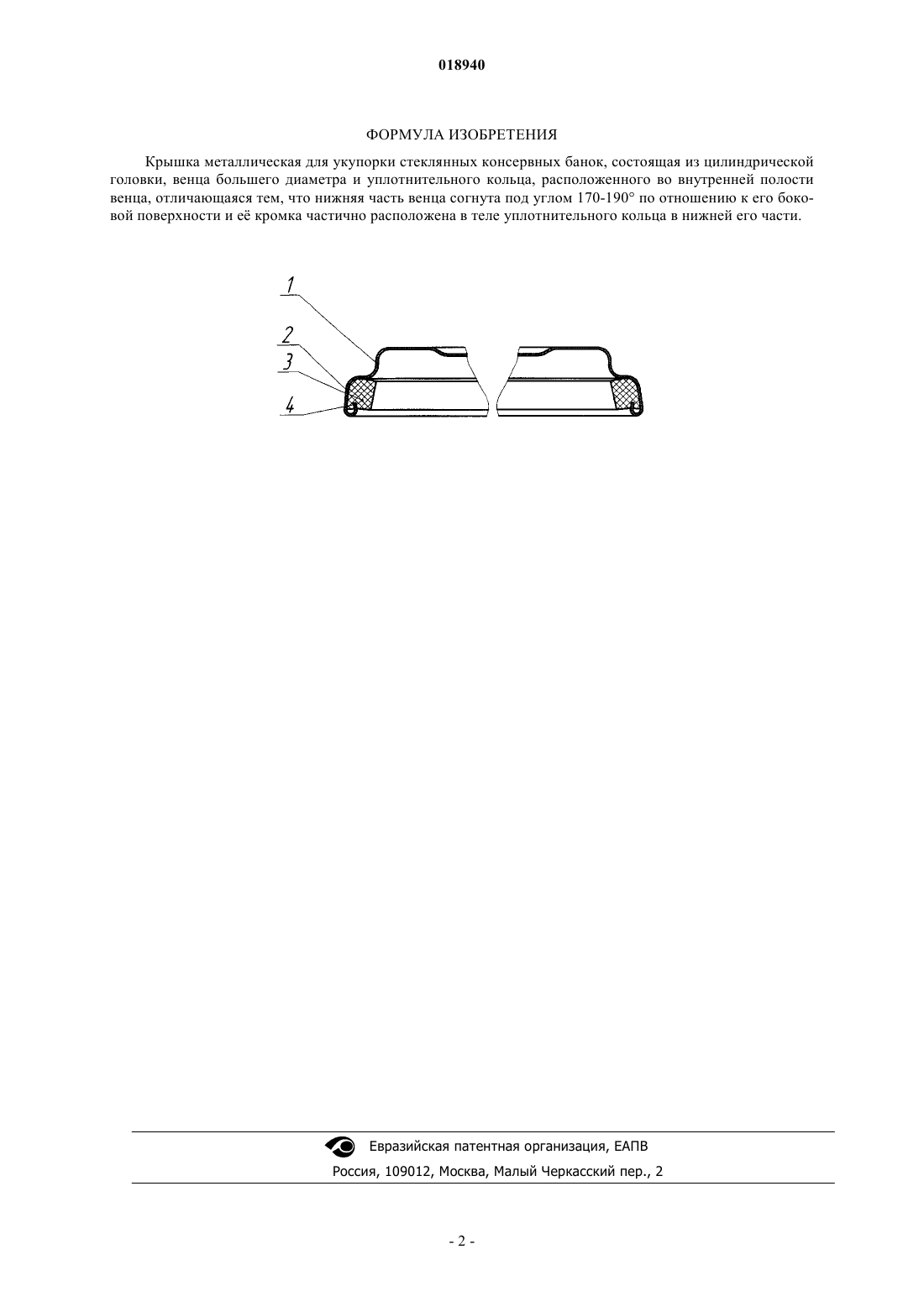

КРЫШКА ДЛЯ УКУПОРКИ СТЕКЛЯННЫХ КОНСЕРВНЫХ БАНОК Изобретение относится к консервной промышленности, конкретно к крышке для укупорки стеклянных консервных банок. Крышка выполнена из тонкого листового металла, например жести, алюминия. Крышка состоит из цилиндрической головки, венца большего диаметра и уплотнительного кольца, расположенного во внутренней полости венца. Нижняя часть венца согнута под углом 170-190 по отношению к его боковой поверхности, и ее кромка частично расположена в теле уплотнительного кольца в нижней его части. Предложенная крышка обеспечивает повышение наджности укупорки и улучшение товарного вида продукции. Изобретение относится к консервной промышленности, конкретно к крышке для укупорки стеклянных консервных банок. Крышка выполнена из тонкого листового металла, например жести, алюминия. Наиболее близкой к заявляемой крышке является крышка для укупорки стеклянных консервных банок, состоящая из цилиндрической головки и расположенного под ней венца большего диаметра,внутри которого располагается резиновое уплотнительное кольцо. Нижний край венца подогнут внутрь(завит) под углом примерно 90 к боковой поверхности с образованием полости для размещения уплотнительного резинового кольца. Укупорка банки этой крышкой происходит путм обжима нижней части венца вокруг боковой поверхности горловины банки с плотным прижатием к ней уплотнительного резинового кольца. Конструкция данной крышки выбрана в качестве прототипа. Прототип и заявляемая крышка имеют следующие общие признаки: цилиндрическая головка; венец; уплотнительное кольцо, расположенное во внутренней полости венца. Данная крышка имеет существенный недостаток - при обжатии нижней части венца происходит уменьшение диаметра завитого поля, приводящее к его тангенциальному сжатию и, как следствие, к гофрообразованию кромки, что снижает наджность укупорки, вызывает нарушение защитного покрытия, ухудшает товарный вид консервов. Интенсивность гофрообразования резко повышается с уменьшением толщины металла крышки. В основу изобретения поставлена задача разработать конструкцию крышки для укупорки стеклянных консервных банок, в которой за счт выполнения нижней части венца согнутой под определнным углом, обеспечивается увеличение надежности закупоривания и улучшение товарного вида готовой продукции. Поставленная задача решена в крышке для укупорки стеклянных консервных банок, состоящей из цилиндрической головки, венца большего диаметра и уплотнительного кольца, расположенного во внутренней полости венца, тем, что нижняя часть венца согнута под углом 170-190 по отношению к его боковой поверхности и е кромка частично расположена в теле уплотнительного кольца в нижней его части. Новизна заявляемой крышки заключается в наличии следующих признаков: нижняя часть венца согнута под углом 170-190 по отношению к его боковой поверхности; кромка нижней части венца частично расположена в теле уплотнительного кольца в нижней его части. Из научно-технической и патентной литературы неизвестно, что изгиб нижней части венца под указанным углом с частичным расположением кромки нижней части венца в теле уплотнительного кольца позволяет исключить гофрообразование кромки венца крышки. Благодаря устранению гофрообразования стало возможным повысить наджность укупорки; улучшить товарный вид продукции. При этом существенным является то, что исключение гофрообразования кромки нижней части венца позволило изготовить крышки из очень тонкого листового металла, что ранее не представлялось возможным, и, как следствие, сэкономить средства на выпуск крышек для укупорки стеклянных консервных банок, которые ежегодно изготавливаются в объме нескольких сотен миллионов штук. Угол изгиба (завития) подобран экспериментально. Уменьшение (170) или увеличение (190) изгиба (завития) нижней части венца нецелесообразно как с технологической точки зрения, так и по причине того, что это приводит к снижению наджности укупорки. Крышка для укупорки стеклянных консервных банок изображена на чертеже (вид в разрезе). Предлагаемая крышка состоит из цилиндрической головки 1, венца 2 и уплотнительного кольца 3. Уплотнительное кольцо 3 расположено во внутренней полости венца 2. Нижняя часть венца 2 согнута под углом 170-190 по отношению к его боковой поверхности и е кромка 4 частично расположена в теле уплотнительного кольца 3 в нижней его части. При укупорке путм обкатки нижней части венца 2 с помощью ролика, как и в случае прототипа,происходит уменьшение его диаметра. Однако расположение кромки 4 венца 2 частично в теле уплотнительного кольца 3 приводит к тому, что при укупорке кромка 4 оказывается с двух сторон обжатой материалом уплотнительного кольца 3, что предотвращает образование гофр. Источники информации 1. ТУ У 28.7-00334853-193-2001. Кришки мeтaлeвi для скляних банок з вiнцем горловини типу 1(Крышки металлические для стеклянных банок с венцом горловины типа 1) (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ Крышка металлическая для укупорки стеклянных консервных банок, состоящая из цилиндрической головки, венца большего диаметра и уплотнительного кольца, расположенного во внутренней полости венца, отличающаяся тем, что нижняя часть венца согнута под углом 170-190 по отношению к его боковой поверхности и е кромка частично расположена в теле уплотнительного кольца в нижней его части.
