Укупорочная крышка для металлических банок с напитками

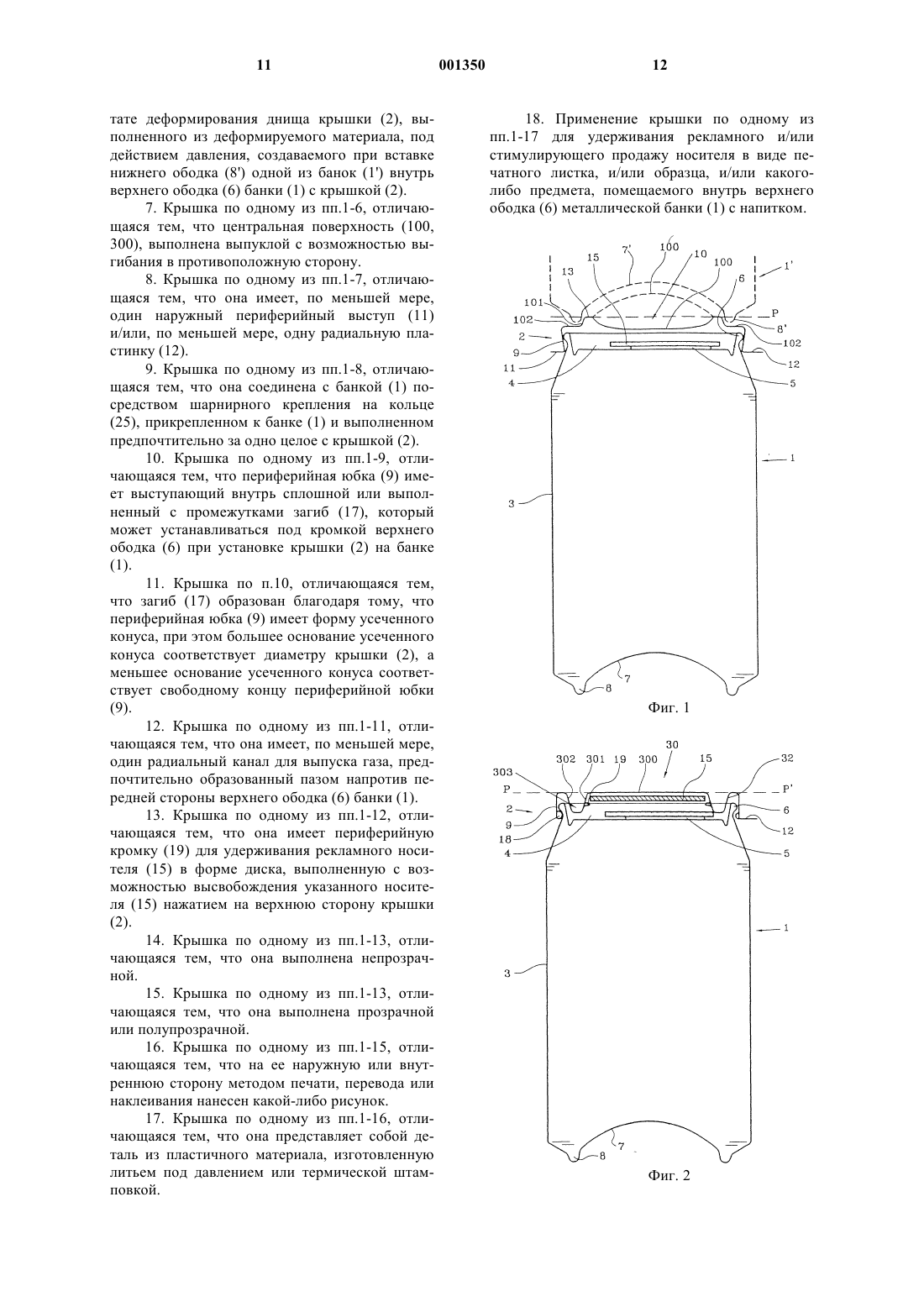

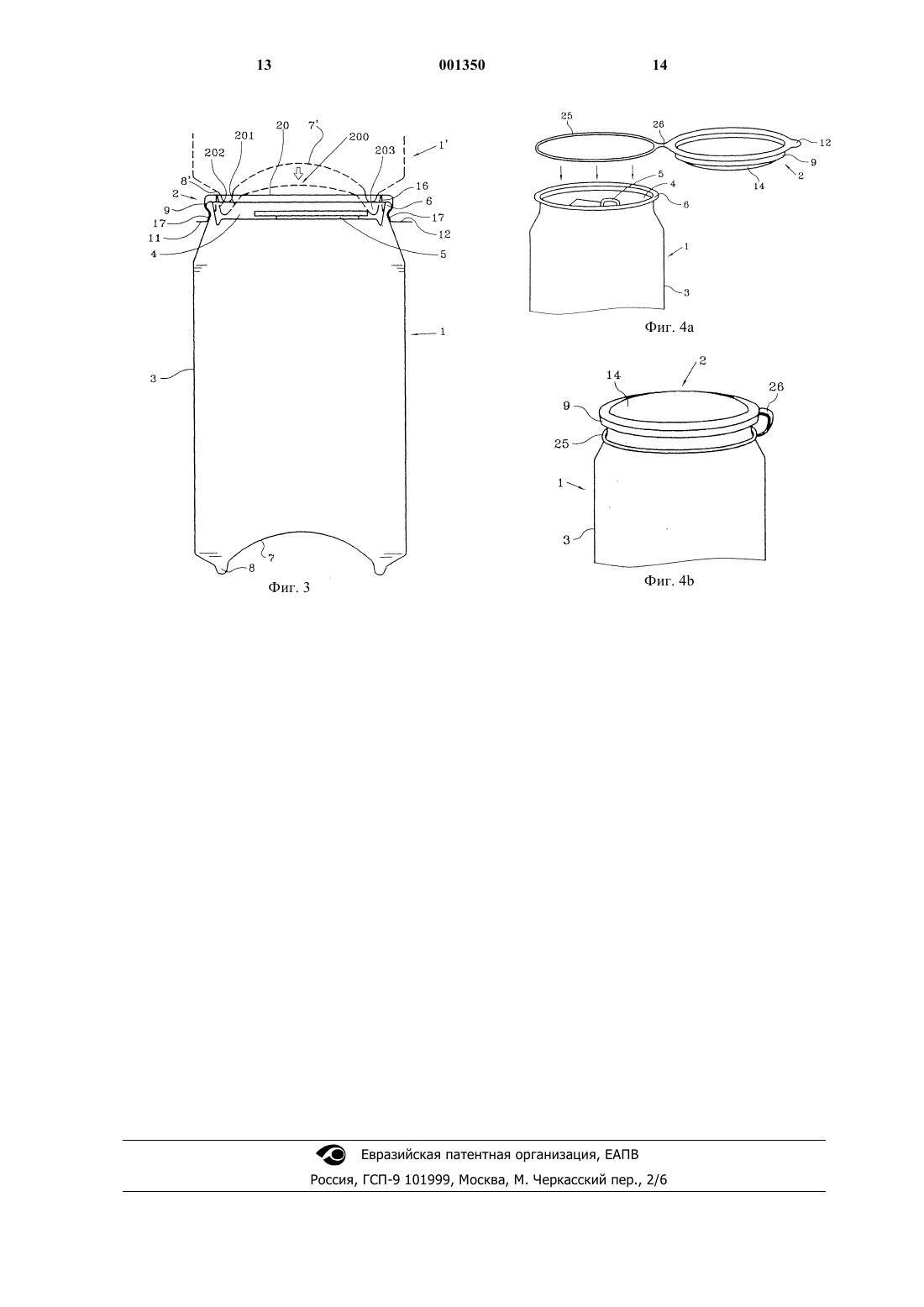

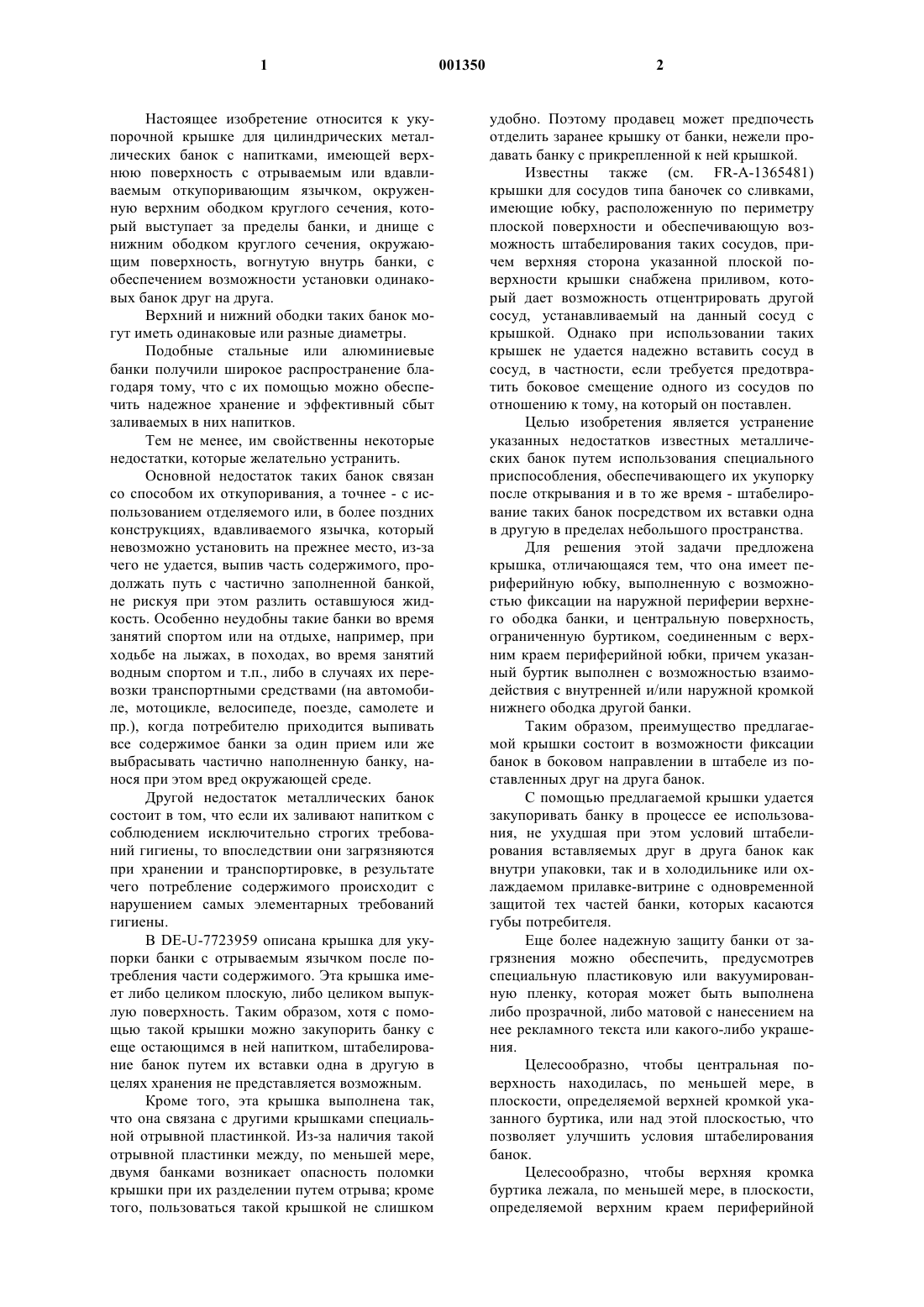

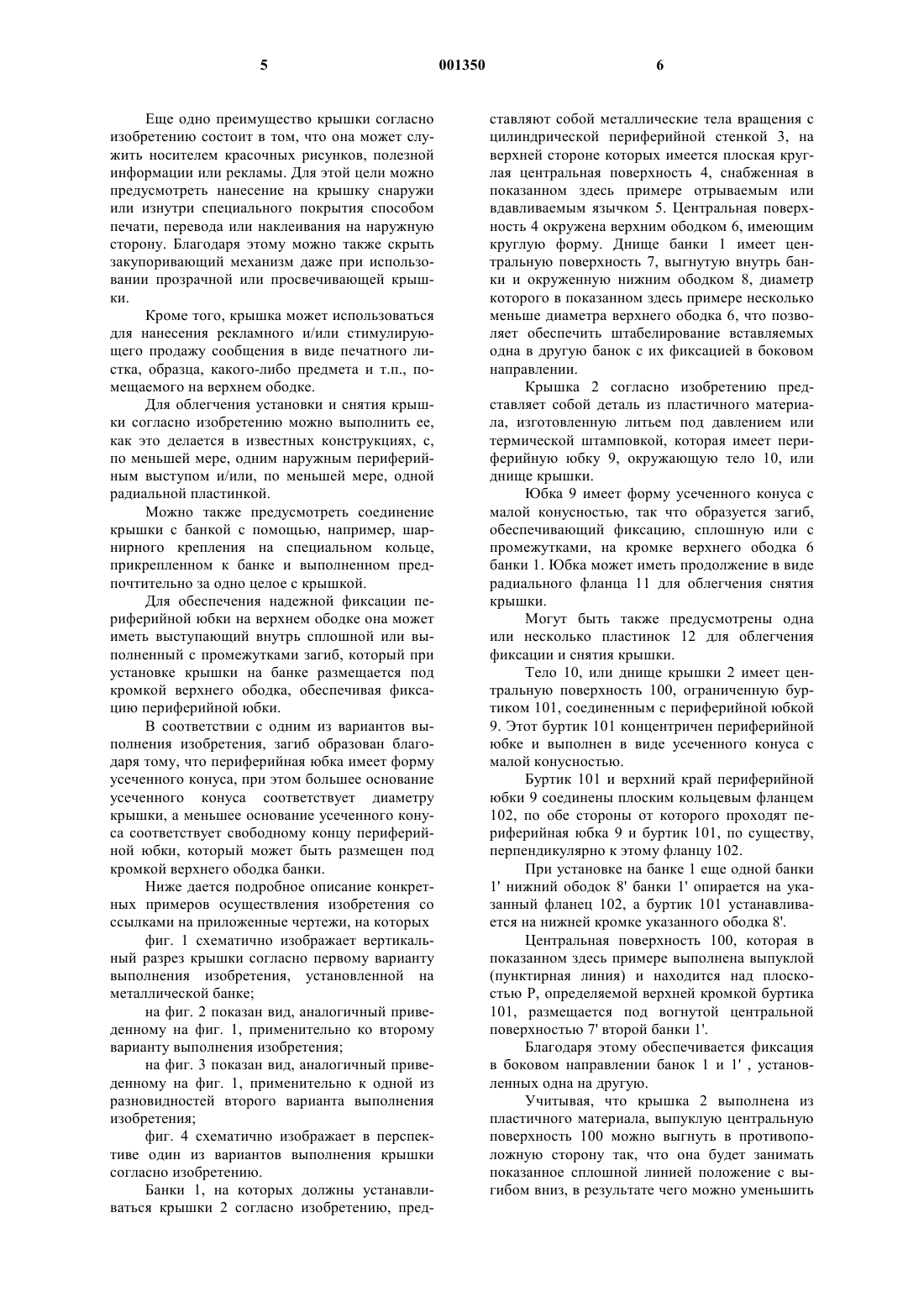

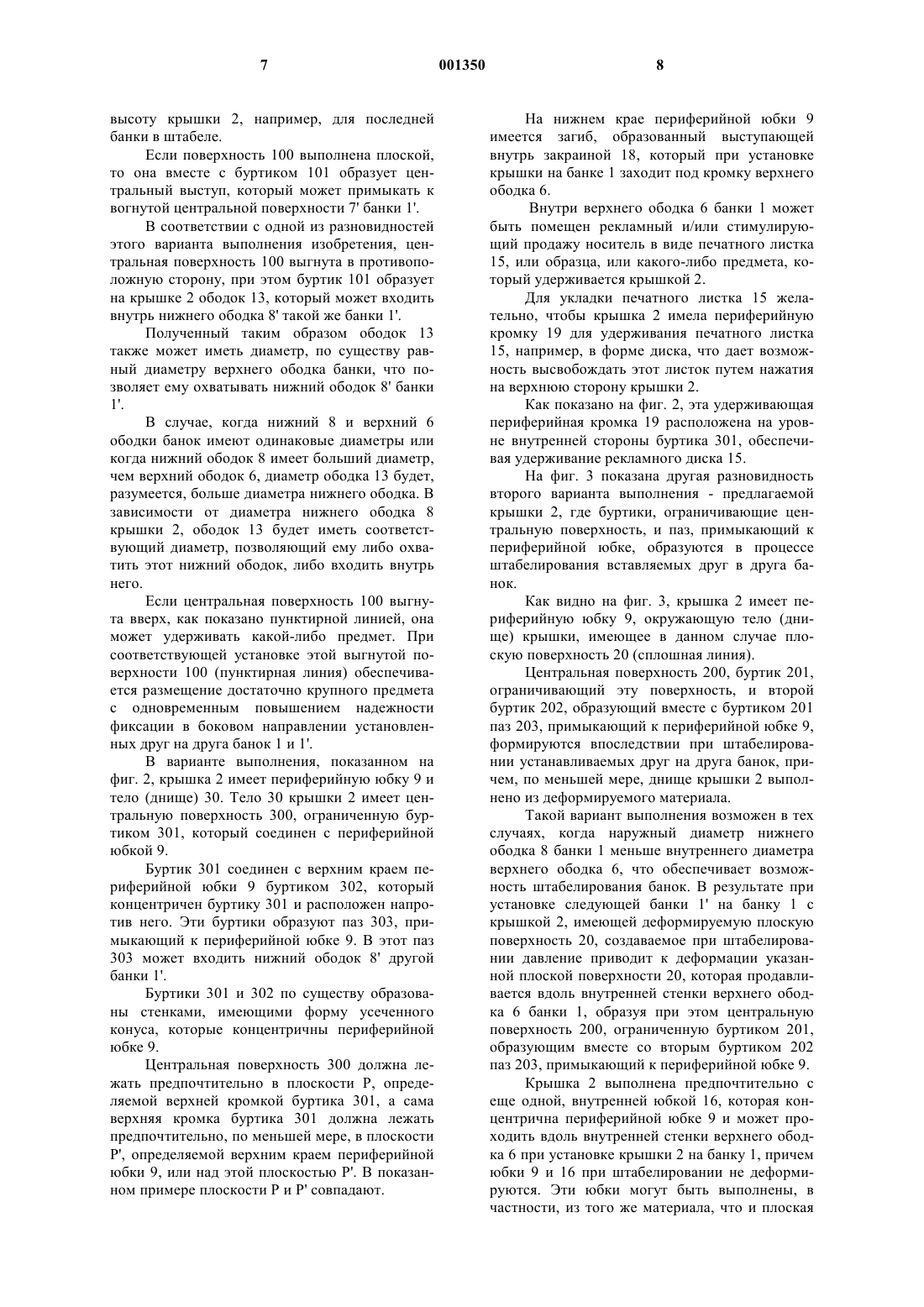

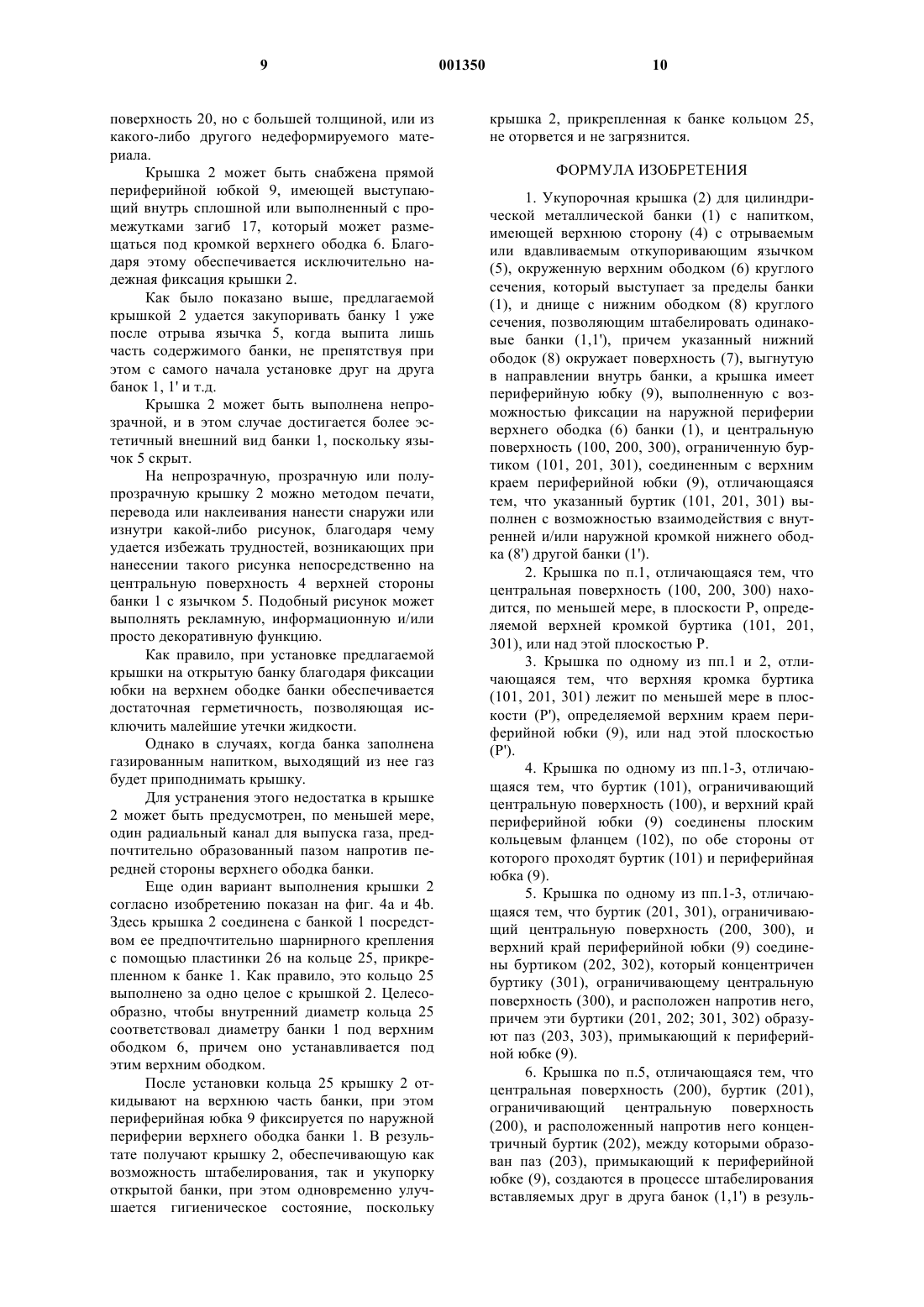

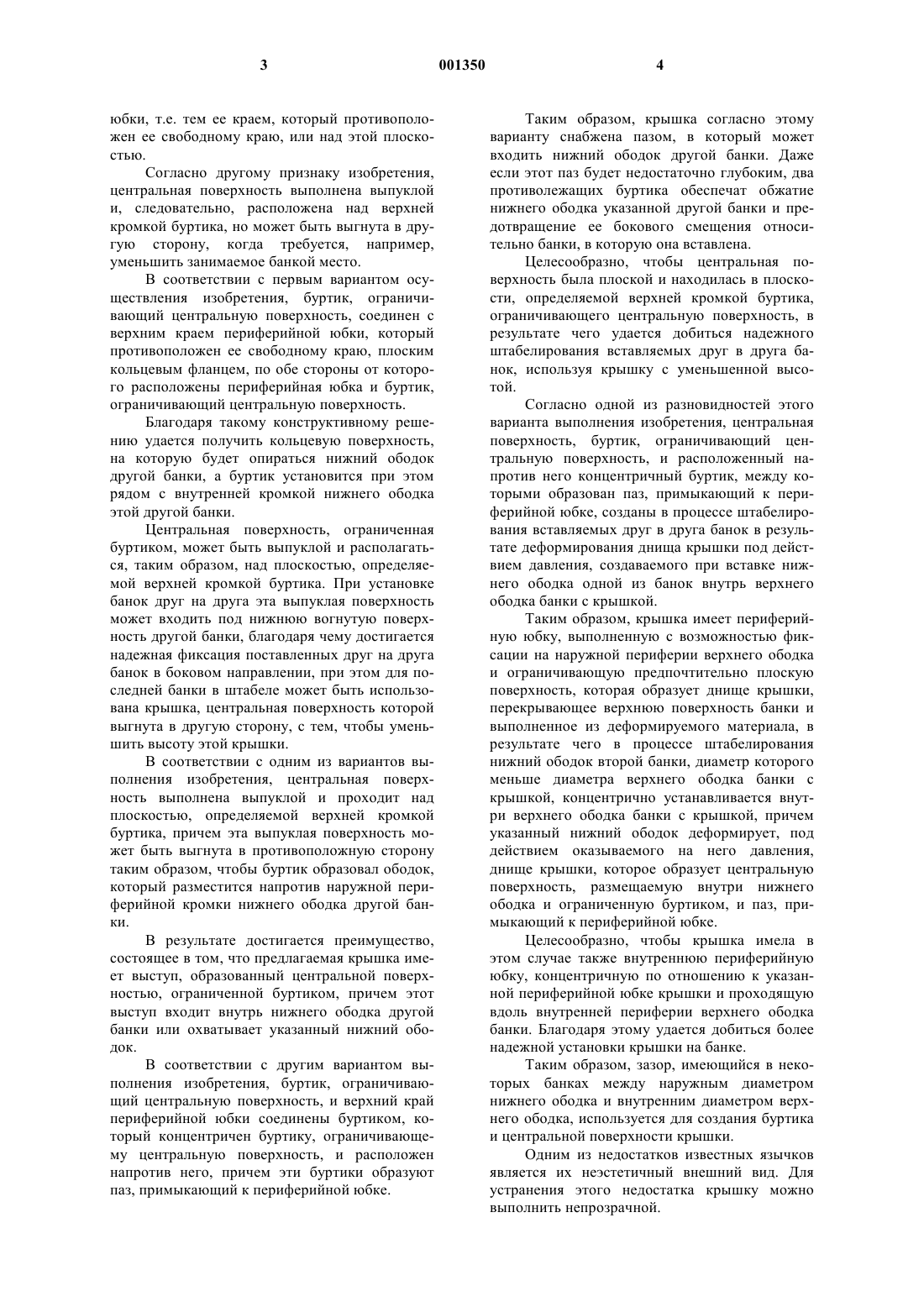

1 Настоящее изобретение относится к укупорочной крышке для цилиндрических металлических банок с напитками, имеющей верхнюю поверхность с отрываемым или вдавливаемым откупоривающим язычком, окруженную верхним ободком круглого сечения, который выступает за пределы банки, и днище с нижним ободком круглого сечения, окружающим поверхность, вогнутую внутрь банки, с обеспечением возможности установки одинаковых банок друг на друга. Верхний и нижний ободки таких банок могут иметь одинаковые или разные диаметры. Подобные стальные или алюминиевые банки получили широкое распространение благодаря тому, что с их помощью можно обеспечить надежное хранение и эффективный сбыт заливаемых в них напитков. Тем не менее, им свойственны некоторые недостатки, которые желательно устранить. Основной недостаток таких банок связан со способом их откупоривания, а точнее - с использованием отделяемого или, в более поздних конструкциях, вдавливаемого язычка, который невозможно установить на прежнее место, из-за чего не удается, выпив часть содержимого, продолжать путь с частично заполненной банкой,не рискуя при этом разлить оставшуюся жидкость. Особенно неудобны такие банки во время занятий спортом или на отдыхе, например, при ходьбе на лыжах, в походах, во время занятий водным спортом и т.п., либо в случаях их перевозки транспортными средствами (на автомобиле, мотоцикле, велосипеде, поезде, самолете и пр.), когда потребителю приходится выпивать все содержимое банки за один прием или же выбрасывать частично наполненную банку, нанося при этом вред окружающей среде. Другой недостаток металлических банок состоит в том, что если их заливают напитком с соблюдением исключительно строгих требований гигиены, то впоследствии они загрязняются при хранении и транспортировке, в результате чего потребление содержимого происходит с нарушением самых элементарных требований гигиены. В DE-U-7723959 описана крышка для укупорки банки с отрываемым язычком после потребления части содержимого. Эта крышка имеет либо целиком плоскую, либо целиком выпуклую поверхность. Таким образом, хотя с помощью такой крышки можно закупорить банку с еще остающимся в ней напитком, штабелирование банок путем их вставки одна в другую в целях хранения не представляется возможным. Кроме того, эта крышка выполнена так,что она связана с другими крышками специальной отрывной пластинкой. Из-за наличия такой отрывной пластинки между, по меньшей мере,двумя банками возникает опасность поломки крышки при их разделении путем отрыва; кроме того, пользоваться такой крышкой не слишком 2 удобно. Поэтому продавец может предпочесть отделить заранее крышку от банки, нежели продавать банку с прикрепленной к ней крышкой. Известны также (см. FR-A-1365481) крышки для сосудов типа баночек со сливками,имеющие юбку, расположенную по периметру плоской поверхности и обеспечивающую возможность штабелирования таких сосудов, причем верхняя сторона указанной плоской поверхности крышки снабжена приливом, который дает возможность отцентрировать другой сосуд, устанавливаемый на данный сосуд с крышкой. Однако при использовании таких крышек не удается надежно вставить сосуд в сосуд, в частности, если требуется предотвратить боковое смещение одного из сосудов по отношению к тому, на который он поставлен. Целью изобретения является устранение указанных недостатков известных металлических банок путем использования специального приспособления, обеспечивающего их укупорку после открывания и в то же время - штабелирование таких банок посредством их вставки одна в другую в пределах небольшого пространства. Для решения этой задачи предложена крышка, отличающаяся тем, что она имеет периферийную юбку, выполненную с возможностью фиксации на наружной периферии верхнего ободка банки, и центральную поверхность,ограниченную буртиком, соединенным с верхним краем периферийной юбки, причем указанный буртик выполнен с возможностью взаимодействия с внутренней и/или наружной кромкой нижнего ободка другой банки. Таким образом, преимущество предлагаемой крышки состоит в возможности фиксации банок в боковом направлении в штабеле из поставленных друг на друга банок. С помощью предлагаемой крышки удается закупоривать банку в процессе ее использования, не ухудшая при этом условий штабелирования вставляемых друг в друга банок как внутри упаковки, так и в холодильнике или охлаждаемом прилавке-витрине с одновременной защитой тех частей банки, которых касаются губы потребителя. Еще более надежную защиту банки от загрязнения можно обеспечить, предусмотрев специальную пластиковую или вакуумированную пленку, которая может быть выполнена либо прозрачной, либо матовой с нанесением на нее рекламного текста или какого-либо украшения. Целесообразно, чтобы центральная поверхность находилась, по меньшей мере, в плоскости, определяемой верхней кромкой указанного буртика, или над этой плоскостью, что позволяет улучшить условия штабелирования банок. Целесообразно, чтобы верхняя кромка буртика лежала, по меньшей мере, в плоскости,определяемой верхним краем периферийной 3 юбки, т.е. тем ее краем, который противоположен ее свободному краю, или над этой плоскостью. Согласно другому признаку изобретения,центральная поверхность выполнена выпуклой и, следовательно, расположена над верхней кромкой буртика, но может быть выгнута в другую сторону, когда требуется, например,уменьшить занимаемое банкой место. В соответствии с первым вариантом осуществления изобретения, буртик, ограничивающий центральную поверхность, соединен с верхним краем периферийной юбки, который противоположен ее свободному краю, плоским кольцевым фланцем, по обе стороны от которого расположены периферийная юбка и буртик,ограничивающий центральную поверхность. Благодаря такому конструктивному решению удается получить кольцевую поверхность,на которую будет опираться нижний ободок другой банки, а буртик установится при этом рядом с внутренней кромкой нижнего ободка этой другой банки. Центральная поверхность, ограниченная буртиком, может быть выпуклой и располагаться, таким образом, над плоскостью, определяемой верхней кромкой буртика. При установке банок друг на друга эта выпуклая поверхность может входить под нижнюю вогнутую поверхность другой банки, благодаря чему достигается надежная фиксация поставленных друг на друга банок в боковом направлении, при этом для последней банки в штабеле может быть использована крышка, центральная поверхность которой выгнута в другую сторону, с тем, чтобы уменьшить высоту этой крышки. В соответствии с одним из вариантов выполнения изобретения, центральная поверхность выполнена выпуклой и проходит над плоскостью, определяемой верхней кромкой буртика, причем эта выпуклая поверхность может быть выгнута в противоположную сторону таким образом, чтобы буртик образовал ободок,который разместится напротив наружной периферийной кромки нижнего ободка другой банки. В результате достигается преимущество,состоящее в том, что предлагаемая крышка имеет выступ, образованный центральной поверхностью, ограниченной буртиком, причем этот выступ входит внутрь нижнего ободка другой банки или охватывает указанный нижний ободок. В соответствии с другим вариантом выполнения изобретения, буртик, ограничивающий центральную поверхность, и верхний край периферийной юбки соединены буртиком, который концентричен буртику, ограничивающему центральную поверхность, и расположен напротив него, причем эти буртики образуют паз, примыкающий к периферийной юбке. 4 Таким образом, крышка согласно этому варианту снабжена пазом, в который может входить нижний ободок другой банки. Даже если этот паз будет недостаточно глубоким, два противолежащих буртика обеспечат обжатие нижнего ободка указанной другой банки и предотвращение ее бокового смещения относительно банки, в которую она вставлена. Целесообразно, чтобы центральная поверхность была плоской и находилась в плоскости, определяемой верхней кромкой буртика,ограничивающего центральную поверхность, в результате чего удается добиться надежного штабелирования вставляемых друг в друга банок, используя крышку с уменьшенной высотой. Согласно одной из разновидностей этого варианта выполнения изобретения, центральная поверхность, буртик, ограничивающий центральную поверхность, и расположенный напротив него концентричный буртик, между которыми образован паз, примыкающий к периферийной юбке, созданы в процессе штабелирования вставляемых друг в друга банок в результате деформирования днища крышки под действием давления, создаваемого при вставке нижнего ободка одной из банок внутрь верхнего ободка банки с крышкой. Таким образом, крышка имеет периферийную юбку, выполненную с возможностью фиксации на наружной периферии верхнего ободка и ограничивающую предпочтительно плоскую поверхность, которая образует днище крышки,перекрывающее верхнюю поверхность банки и выполненное из деформируемого материала, в результате чего в процессе штабелирования нижний ободок второй банки, диаметр которого меньше диаметра верхнего ободка банки с крышкой, концентрично устанавливается внутри верхнего ободка банки с крышкой, причем указанный нижний ободок деформирует, под действием оказываемого на него давления,днище крышки, которое образует центральную поверхность, размещаемую внутри нижнего ободка и ограниченную буртиком, и паз, примыкающий к периферийной юбке. Целесообразно, чтобы крышка имела в этом случае также внутреннюю периферийную юбку, концентричную по отношению к указанной периферийной юбке крышки и проходящую вдоль внутренней периферии верхнего ободка банки. Благодаря этому удается добиться более надежной установки крышки на банке. Таким образом, зазор, имеющийся в некоторых банках между наружным диаметром нижнего ободка и внутренним диаметром верхнего ободка, используется для создания буртика и центральной поверхности крышки. Одним из недостатков известных язычков является их неэстетичный внешний вид. Для устранения этого недостатка крышку можно выполнить непрозрачной. 5 Еще одно преимущество крышки согласно изобретению состоит в том, что она может служить носителем красочных рисунков, полезной информации или рекламы. Для этой цели можно предусмотреть нанесение на крышку снаружи или изнутри специального покрытия способом печати, перевода или наклеивания на наружную сторону. Благодаря этому можно также скрыть закупоривающий механизм даже при использовании прозрачной или просвечивающей крышки. Кроме того, крышка может использоваться для нанесения рекламного и/или стимулирующего продажу сообщения в виде печатного листка, образца, какого-либо предмета и т.п., помещаемого на верхнем ободке. Для облегчения установки и снятия крышки согласно изобретению можно выполнить ее,как это делается в известных конструкциях, с,по меньшей мере, одним наружным периферийным выступом и/или, по меньшей мере, одной радиальной пластинкой. Можно также предусмотреть соединение крышки с банкой с помощью, например, шарнирного крепления на специальном кольце,прикрепленном к банке и выполненном предпочтительно за одно целое с крышкой. Для обеспечения надежной фиксации периферийной юбки на верхнем ободке она может иметь выступающий внутрь сплошной или выполненный с промежутками загиб, который при установке крышки на банке размещается под кромкой верхнего ободка, обеспечивая фиксацию периферийной юбки. В соответствии с одним из вариантов выполнения изобретения, загиб образован благодаря тому, что периферийная юбка имеет форму усеченного конуса, при этом большее основание усеченного конуса соответствует диаметру крышки, а меньшее основание усеченного конуса соответствует свободному концу периферийной юбки, который может быть размещен под кромкой верхнего ободка банки. Ниже дается подробное описание конкретных примеров осуществления изобретения со ссылками на приложенные чертежи, на которых фиг. 1 схематично изображает вертикальный разрез крышки согласно первому варианту выполнения изобретения, установленной на металлической банке; на фиг. 2 показан вид, аналогичный приведенному на фиг. 1, применительно ко второму варианту выполнения изобретения; на фиг. 3 показан вид, аналогичный приведенному на фиг. 1, применительно к одной из разновидностей второго варианта выполнения изобретения; фиг. 4 схематично изображает в перспективе один из вариантов выполнения крышки согласно изобретению. Банки 1, на которых должны устанавливаться крышки 2 согласно изобретению, пред 001350 6 ставляют собой металлические тела вращения с цилиндрической периферийной стенкой 3, на верхней стороне которых имеется плоская круглая центральная поверхность 4, снабженная в показанном здесь примере отрываемым или вдавливаемым язычком 5. Центральная поверхность 4 окружена верхним ободком 6, имеющим круглую форму. Днище банки 1 имеет центральную поверхность 7, выгнутую внутрь банки и окруженную нижним ободком 8, диаметр которого в показанном здесь примере несколько меньше диаметра верхнего ободка 6, что позволяет обеспечить штабелирование вставляемых одна в другую банок с их фиксацией в боковом направлении. Крышка 2 согласно изобретению представляет собой деталь из пластичного материала, изготовленную литьем под давлением или термической штамповкой, которая имеет периферийную юбку 9, окружающую тело 10, или днище крышки. Юбка 9 имеет форму усеченного конуса с малой конусностью, так что образуется загиб,обеспечивающий фиксацию, сплошную или с промежутками, на кромке верхнего ободка 6 банки 1. Юбка может иметь продолжение в виде радиального фланца 11 для облегчения снятия крышки. Могут быть также предусмотрены одна или несколько пластинок 12 для облегчения фиксации и снятия крышки. Тело 10, или днище крышки 2 имеет центральную поверхность 100, ограниченную буртиком 101, соединенным с периферийной юбкой 9. Этот буртик 101 концентричен периферийной юбке и выполнен в виде усеченного конуса с малой конусностью. Буртик 101 и верхний край периферийной юбки 9 соединены плоским кольцевым фланцем 102, по обе стороны от которого проходят периферийная юбка 9 и буртик 101, по существу,перпендикулярно к этому фланцу 102. При установке на банке 1 еще одной банки 1' нижний ободок 8' банки 1' опирается на указанный фланец 102, а буртик 101 устанавливается на нижней кромке указанного ободка 8'. Центральная поверхность 100, которая в показанном здесь примере выполнена выпуклой(пунктирная линия) и находится над плоскостью Р, определяемой верхней кромкой буртика 101, размещается под вогнутой центральной поверхностью 7' второй банки 1'. Благодаря этому обеспечивается фиксация в боковом направлении банок 1 и 1' , установленных одна на другую. Учитывая, что крышка 2 выполнена из пластичного материала, выпуклую центральную поверхность 100 можно выгнуть в противоположную сторону так, что она будет занимать показанное сплошной линией положение с выгибом вниз, в результате чего можно уменьшить 7 высоту крышки 2, например, для последней банки в штабеле. Если поверхность 100 выполнена плоской,то она вместе с буртиком 101 образует центральный выступ, который может примыкать к вогнутой центральной поверхности 7' банки 1'. В соответствии с одной из разновидностей этого варианта выполнения изобретения, центральная поверхность 100 выгнута в противоположную сторону, при этом буртик 101 образует на крышке 2 ободок 13, который может входить внутрь нижнего ободка 8' такой же банки 1'. Полученный таким образом ободок 13 также может иметь диаметр, по существу равный диаметру верхнего ободка банки, что позволяет ему охватывать нижний ободок 8' банки 1'. В случае, когда нижний 8 и верхний 6 ободки банок имеют одинаковые диаметры или когда нижний ободок 8 имеет больший диаметр,чем верхний ободок 6, диаметр ободка 13 будет,разумеется, больше диаметра нижнего ободка. В зависимости от диаметра нижнего ободка 8 крышки 2, ободок 13 будет иметь соответствующий диаметр, позволяющий ему либо охватить этот нижний ободок, либо входить внутрь него. Если центральная поверхность 100 выгнута вверх, как показано пунктирной линией, она может удерживать какой-либо предмет. При соответствующей установке этой выгнутой поверхности 100 (пунктирная линия) обеспечивается размещение достаточно крупного предмета с одновременным повышением надежности фиксации в боковом направлении установленных друг на друга банок 1 и 1'. В варианте выполнения, показанном на фиг. 2, крышка 2 имеет периферийную юбку 9 и тело (днище) 30. Тело 30 крышки 2 имеет центральную поверхность 300, ограниченную буртиком 301, который соединен с периферийной юбкой 9. Буртик 301 соединен с верхним краем периферийной юбки 9 буртиком 302, который концентричен буртику 301 и расположен напротив него. Эти буртики образуют паз 303, примыкающий к периферийной юбке 9. В этот паз 303 может входить нижний ободок 8' другой банки 1'. Буртики 301 и 302 по существу образованы стенками, имеющими форму усеченного конуса, которые концентричны периферийной юбке 9. Центральная поверхность 300 должна лежать предпочтительно в плоскости Р, определяемой верхней кромкой буртика 301, а сама верхняя кромка буртика 301 должна лежать предпочтительно, по меньшей мере, в плоскости Р', определяемой верхним краем периферийной юбки 9, или над этой плоскостью Р'. В показанном примере плоскости Р и Р' совпадают. 8 На нижнем крае периферийной юбки 9 имеется загиб, образованный выступающей внутрь закраиной 18, который при установке крышки на банке 1 заходит под кромку верхнего ободка 6. Внутри верхнего ободка 6 банки 1 может быть помещен рекламный и/или стимулирующий продажу носитель в виде печатного листка 15, или образца, или какого-либо предмета, который удерживается крышкой 2. Для укладки печатного листка 15 желательно, чтобы крышка 2 имела периферийную кромку 19 для удерживания печатного листка 15, например, в форме диска, что дает возможность высвобождать этот листок путем нажатия на верхнюю сторону крышки 2. Как показано на фиг. 2, эта удерживающая периферийная кромка 19 расположена на уровне внутренней стороны буртика 301, обеспечивая удерживание рекламного диска 15. На фиг. 3 показана другая разновидность второго варианта выполнения - предлагаемой крышки 2, где буртики, ограничивающие центральную поверхность, и паз, примыкающий к периферийной юбке, образуются в процессе штабелирования вставляемых друг в друга банок. Как видно на фиг. 3, крышка 2 имеет периферийную юбку 9, окружающую тело (днище) крышки, имеющее в данном случае плоскую поверхность 20 (сплошная линия). Центральная поверхность 200, буртик 201,ограничивающий эту поверхность, и второй буртик 202, образующий вместе с буртиком 201 паз 203, примыкающий к периферийной юбке 9,формируются впоследствии при штабелировании устанавливаемых друг на друга банок, причем, по меньшей мере, днище крышки 2 выполнено из деформируемого материала. Такой вариант выполнения возможен в тех случаях, когда наружный диаметр нижнего ободка 8 банки 1 меньше внутреннего диаметра верхнего ободка 6, что обеспечивает возможность штабелирования банок. В результате при установке следующей банки 1' на банку 1 с крышкой 2, имеющей деформируемую плоскую поверхность 20, создаваемое при штабелировании давление приводит к деформации указанной плоской поверхности 20, которая продавливается вдоль внутренней стенки верхнего ободка 6 банки 1, образуя при этом центральную поверхность 200, ограниченную буртиком 201,образующим вместе со вторым буртиком 202 паз 203, примыкающий к периферийной юбке 9. Крышка 2 выполнена предпочтительно с еще одной, внутренней юбкой 16, которая концентрична периферийной юбке 9 и может проходить вдоль внутренней стенки верхнего ободка 6 при установке крышки 2 на банку 1, причем юбки 9 и 16 при штабелировании не деформируются. Эти юбки могут быть выполнены, в частности, из того же материала, что и плоская 9 поверхность 20, но с большей толщиной, или из какого-либо другого недеформируемого материала. Крышка 2 может быть снабжена прямой периферийной юбкой 9, имеющей выступающий внутрь сплошной или выполненный с промежутками загиб 17, который может размещаться под кромкой верхнего ободка 6. Благодаря этому обеспечивается исключительно надежная фиксация крышки 2. Как было показано выше, предлагаемой крышкой 2 удается закупоривать банку 1 уже после отрыва язычка 5, когда выпита лишь часть содержимого банки, не препятствуя при этом с самого начала установке друг на друга банок 1, 1' и т.д. Крышка 2 может быть выполнена непрозрачной, и в этом случае достигается более эстетичный внешний вид банки 1, поскольку язычок 5 скрыт. На непрозрачную, прозрачную или полупрозрачную крышку 2 можно методом печати,перевода или наклеивания нанести снаружи или изнутри какой-либо рисунок, благодаря чему удается избежать трудностей, возникающих при нанесении такого рисунка непосредственно на центральную поверхность 4 верхней стороны банки 1 с язычком 5. Подобный рисунок может выполнять рекламную, информационную и/или просто декоративную функцию. Как правило, при установке предлагаемой крышки на открытую банку благодаря фиксации юбки на верхнем ободке банки обеспечивается достаточная герметичность, позволяющая исключить малейшие утечки жидкости. Однако в случаях, когда банка заполнена газированным напитком, выходящий из нее газ будет приподнимать крышку. Для устранения этого недостатка в крышке 2 может быть предусмотрен, по меньшей мере,один радиальный канал для выпуска газа, предпочтительно образованный пазом напротив передней стороны верхнего ободка банки. Еще один вариант выполнения крышки 2 согласно изобретению показан на фиг. 4 а и 4b. Здесь крышка 2 соединена с банкой 1 посредством ее предпочтительно шарнирного крепления с помощью пластинки 26 на кольце 25, прикрепленном к банке 1. Как правило, это кольцо 25 выполнено за одно целое с крышкой 2. Целесообразно, чтобы внутренний диаметр кольца 25 соответствовал диаметру банки 1 под верхним ободком 6, причем оно устанавливается под этим верхним ободком. После установки кольца 25 крышку 2 откидывают на верхнюю часть банки, при этом периферийная юбка 9 фиксируется по наружной периферии верхнего ободка банки 1. В результате получают крышку 2, обеспечивающую как возможность штабелирования, так и укупорку открытой банки, при этом одновременно улучшается гигиеническое состояние, поскольку 10 крышка 2, прикрепленная к банке кольцом 25,не оторвется и не загрязнится. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Укупорочная крышка (2) для цилиндрической металлической банки (1) с напитком,имеющей верхнюю сторону (4) с отрываемым или вдавливаемым откупоривающим язычком(5), окруженную верхним ободком (6) круглого сечения, который выступает за пределы банки(1), и днище с нижним ободком (8) круглого сечения, позволяющим штабелировать одинаковые банки (1,1'), причем указанный нижний ободок (8) окружает поверхность (7), выгнутую в направлении внутрь банки, а крышка имеет периферийную юбку (9), выполненную с возможностью фиксации на наружной периферии верхнего ободка (6) банки (1), и центральную поверхность (100, 200, 300), ограниченную буртиком (101, 201, 301), соединенным с верхним краем периферийной юбки (9), отличающаяся тем, что указанный буртик (101, 201, 301) выполнен с возможностью взаимодействия с внутренней и/или наружной кромкой нижнего ободка (8') другой банки (1'). 2. Крышка по п.1, отличающаяся тем, что центральная поверхность (100, 200, 300) находится, по меньшей мере, в плоскости Р, определяемой верхней кромкой буртика (101, 201,301), или над этой плоскостью Р. 3. Крышка по одному из пп.1 и 2, отличающаяся тем, что верхняя кромка буртика(101, 201, 301) лежит по меньшей мере в плоскости (Р'), определяемой верхним краем периферийной юбки (9), или над этой плоскостью(Р'). 4. Крышка по одному из пп.1-3, отличающаяся тем, что буртик (101), ограничивающий центральную поверхность (100), и верхний край периферийной юбки (9) соединены плоским кольцевым фланцем (102), по обе стороны от которого проходят буртик (101) и периферийная юбка (9). 5. Крышка по одному из пп.1-3, отличающаяся тем, что буртик (201, 301), ограничивающий центральную поверхность (200, 300), и верхний край периферийной юбки (9) соединены буртиком (202, 302), который концентричен буртику (301), ограничивающему центральную поверхность (300), и расположен напротив него,причем эти буртики (201, 202; 301, 302) образуют паз (203, 303), примыкающий к периферийной юбке (9). 6. Крышка по п.5, отличающаяся тем, что центральная поверхность (200), буртик (201),ограничивающий центральную поверхность(200), и расположенный напротив него концентричный буртик (202), между которыми образован паз (203), примыкающий к периферийной юбке (9), создаются в процессе штабелирования вставляемых друг в друга банок (1,1') в резуль 11 тате деформирования днища крышки (2), выполненного из деформируемого материала, под действием давления, создаваемого при вставке нижнего ободка (8') одной из банок (1') внутрь верхнего ободка (6) банки (1) с крышкой (2). 7. Крышка по одному из пп.1-6, отличающаяся тем, что центральная поверхность (100,300), выполнена выпуклой с возможностью выгибания в противоположную сторону. 8. Крышка по одному из пп.1-7, отличающаяся тем, что она имеет, по меньшей мере,один наружный периферийный выступ (11) и/или, по меньшей мере, одну радиальную пластинку (12). 9. Крышка по одному из пп.1-8, отличающаяся тем, что она соединена с банкой (1) посредством шарнирного крепления на кольце(25), прикрепленном к банке (1) и выполненном предпочтительно за одно целое с крышкой (2). 10. Крышка по одному из пп.1-9, отличающаяся тем, что периферийная юбка (9) имеет выступающий внутрь сплошной или выполненный с промежутками загиб (17), который может устанавливаться под кромкой верхнего ободка (6) при установке крышки (2) на банке(1). 11. Крышка по п.10, отличающаяся тем,что загиб (17) образован благодаря тому, что периферийная юбка (9) имеет форму усеченного конуса, при этом большее основание усеченного конуса соответствует диаметру крышки (2), а меньшее основание усеченного конуса соответствует свободному концу периферийной юбки(9). 12. Крышка по одному из пп.1-11, отличающаяся тем, что она имеет, по меньшей мере,один радиальный канал для выпуска газа, предпочтительно образованный пазом напротив передней стороны верхнего ободка (6) банки (1). 13. Крышка по одному из пп.1-12, отличающаяся тем, что она имеет периферийную кромку (19) для удерживания рекламного носителя (15) в форме диска, выполненную с возможностью высвобождения указанного носителя (15) нажатием на верхнюю сторону крышки(2). 14. Крышка по одному из пп.1-13, отличающаяся тем, что она выполнена непрозрачной. 15. Крышка по одному из пп.1-13, отличающаяся тем, что она выполнена прозрачной или полупрозрачной. 16. Крышка по одному из пп.1-15, отличающаяся тем, что на ее наружную или внутреннюю сторону методом печати, перевода или наклеивания нанесен какой-либо рисунок. 17. Крышка по одному из пп.1-16, отличающаяся тем, что она представляет собой деталь из пластичного материала, изготовленную литьем под давлением или термической штамповкой. 12 18. Применение крышки по одному из пп.1-17 для удерживания рекламного и/или стимулирующего продажу носителя в виде печатного листка, и/или образца, и/или какоголибо предмета, помещаемого внутрь верхнего ободка (6) металлической банки (1) с напитком.
