Приспособление для укупорки бутылок

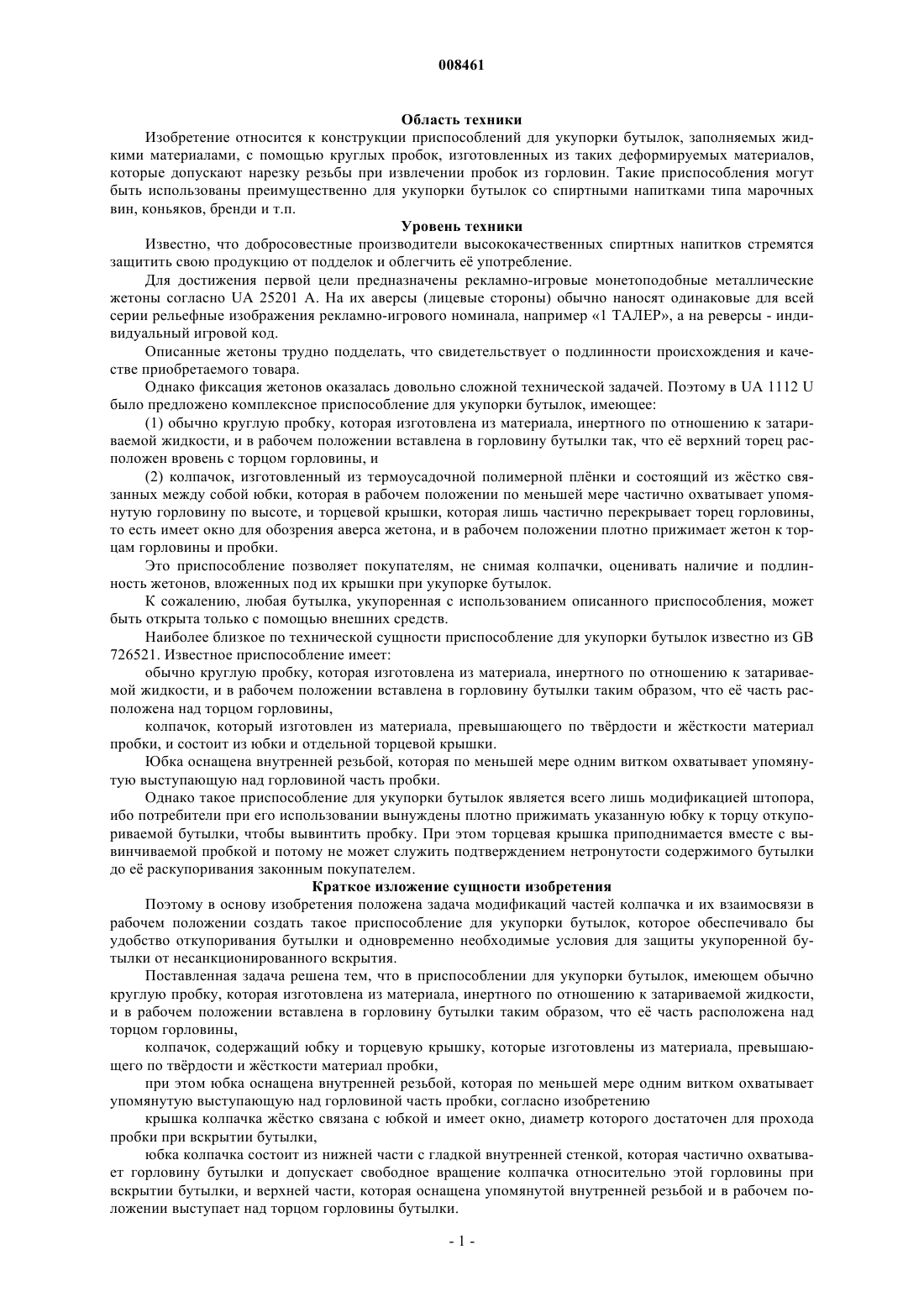

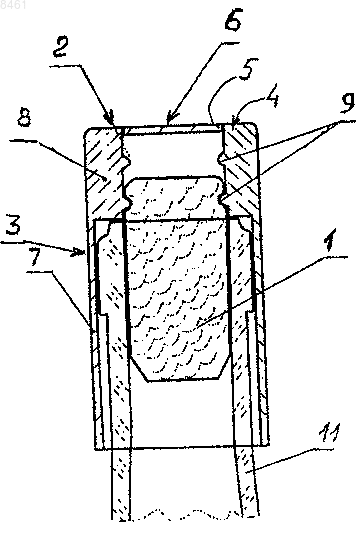

008461 Область техники Изобретение относится к конструкции приспособлений для укупорки бутылок, заполняемых жидкими материалами, с помощью круглых пробок, изготовленных из таких деформируемых материалов,которые допускают нарезку резьбы при извлечении пробок из горловин. Такие приспособления могут быть использованы преимущественно для укупорки бутылок со спиртными напитками типа марочных вин, коньяков, бренди и т.п. Уровень техники Известно, что добросовестные производители высококачественных спиртных напитков стремятся защитить свою продукцию от подделок и облегчить е употребление. Для достижения первой цели предназначены рекламно-игровые монетоподобные металлические жетоны согласно UA 25201 А. На их аверсы (лицевые стороны) обычно наносят одинаковые для всей серии рельефные изображения рекламно-игрового номинала, например 1 ТАЛЕР, а на реверсы - индивидуальный игровой код. Описанные жетоны трудно подделать, что свидетельствует о подлинности происхождения и качестве приобретаемого товара. Однако фиксация жетонов оказалась довольно сложной технической задачей. Поэтому в UA 1112 U было предложено комплексное приспособление для укупорки бутылок, имеющее:(1) обычно круглую пробку, которая изготовлена из материала, инертного по отношению к затариваемой жидкости, и в рабочем положении вставлена в горловину бутылки так, что е верхний торец расположен вровень с торцом горловины, и(2) колпачок, изготовленный из термоусадочной полимерной плнки и состоящий из жстко связанных между собой юбки, которая в рабочем положении по меньшей мере частично охватывает упомянутую горловину по высоте, и торцевой крышки, которая лишь частично перекрывает торец горловины,то есть имеет окно для обозрения аверса жетона, и в рабочем положении плотно прижимает жетон к торцам горловины и пробки. Это приспособление позволяет покупателям, не снимая колпачки, оценивать наличие и подлинность жетонов, вложенных под их крышки при укупорке бутылок. К сожалению, любая бутылка, укупоренная с использованием описанного приспособления, может быть открыта только с помощью внешних средств. Наиболее близкое по технической сущности приспособление для укупорки бутылок известно из GB 726521. Известное приспособление имеет: обычно круглую пробку, которая изготовлена из материала, инертного по отношению к затариваемой жидкости, и в рабочем положении вставлена в горловину бутылки таким образом, что е часть расположена над торцом горловины,колпачок, который изготовлен из материала, превышающего по тврдости и жсткости материал пробки, и состоит из юбки и отдельной торцевой крышки. Юбка оснащена внутренней резьбой, которая по меньшей мере одним витком охватывает упомянутую выступающую над горловиной часть пробки. Однако такое приспособление для укупорки бутылок является всего лишь модификацией штопора,ибо потребители при его использовании вынуждены плотно прижимать указанную юбку к торцу откупориваемой бутылки, чтобы вывинтить пробку. При этом торцевая крышка приподнимается вместе с вывинчиваемой пробкой и потому не может служить подтверждением нетронутости содержимого бутылки до е раскупоривания законным покупателем. Краткое изложение сущности изобретения Поэтому в основу изобретения положена задача модификаций частей колпачка и их взаимосвязи в рабочем положении создать такое приспособление для укупорки бутылок, которое обеспечивало бы удобство откупоривания бутылки и одновременно необходимые условия для защиты укупоренной бутылки от несанкционированного вскрытия. Поставленная задача решена тем, что в приспособлении для укупорки бутылок, имеющем обычно круглую пробку, которая изготовлена из материала, инертного по отношению к затариваемой жидкости,и в рабочем положении вставлена в горловину бутылки таким образом, что е часть расположена над торцом горловины,колпачок, содержащий юбку и торцевую крышку, которые изготовлены из материала, превышающего по тврдости и жсткости материал пробки,при этом юбка оснащена внутренней резьбой, которая по меньшей мере одним витком охватывает упомянутую выступающую над горловиной часть пробки, согласно изобретению крышка колпачка жстко связана с юбкой и имеет окно, диаметр которого достаточен для прохода пробки при вскрытии бутылки,юбка колпачка состоит из нижней части с гладкой внутренней стенкой, которая частично охватывает горловину бутылки и допускает свободное вращение колпачка относительно этой горловины при вскрытии бутылки, и верхней части, которая оснащена упомянутой внутренней резьбой и в рабочем положении выступает над торцом горловины бутылки.-1 008461 Это приспособление обеспечивает вскрытие бутылки простым вращением колпачка вокруг горловины. Более того, оно обеспечивает необходимые условия для защиты заполненных бутылок от несанкционированного вскрытия. Действительно, первое и второе дополнительные отличия состоят, соответственно, в том, что окно в торцевой крышке колпачка перекрыто перегородкой, разрываемой или отрываемой под давлением вывинчиваемой пробки, а юбка колпачка имеет в нижней части отрывной элемент, фиксируемый в рабочем положении относительно по меньшей мере одного промежуточного венчика на горловине. Это усиливает защиту укупоренных бутылок от несанкционированного вскрытия. Третье дополнительное отличие состоит в том, что указанная резьба выполнена по меньшей мере двухзаходной. Это облегчает откупоривание бутылок. Четвртое дополнительное отличие состоит в том, что колпачок изготовлен из материала, выбранного из группы, состоящей из жсткого полиэтилена высокой плотности, армированного полистирола,полипропилена, поликарбоната и полиформальдегида, а пробка изготовлена из цельной коры или прессованной крошки коры пробкового дуба. Это позволяет изготовлять колпачки и пробки из доступных по цене и качеству материалов, но никоим образом не ограничивает их выбор при соблюдении указанного условия относительно тврдости и жсткости. Специалисту должно быть понятно, что указанные дополнительные отличия могут быть использованы в разных комбинациях с основным изобретательским замыслом. Краткое описание чертежей Далее сущность изобретения поясняется подробным описанием конструкции и использования приспособления для укупорки бутылок со ссылками на чертежи, где изображены на фиг. 1 - приспособление для укупорки бутылок, имеющее колпачок с цельной юбкой (продольный разрез плоскостью, проходящей через ось симметрии горловины бутылки); фиг. 2 - приспособление для укупорки бутылок, имеющее колпачок с составной юбкой (продольный разрез плоскостью, проходящей через ось симметрии горловины бутылки). Наилучшие варианты воплощения изобретения В общем случае приспособление для укупорки бутылок (см. фиг. 1 и 2) имеет круглую пробку 1 из материала, инертного по отношению к затариваемой жидкости, и колпачок 2, состоящий из жстко связанных между собой юбки 3 и торцевой крышки 4 с окном 5, диаметр которого достаточен для прохода пробки 1 при вскрытии бутылки и которое обычно перекрыто разрывной или отрывной перегородкой 6. Колпачок 2 изготовлен из материала, тврдость и жсткость которого превышают тврдость и жсткость материала пробки 1. Материалом для изготовления пробки 1 обычно служит цельная кора или прессованная крошка коры пробкового дуба. Колпачок 2 может быть изготовлен, например, из таких полимерных материалов, как жсткий полиэтилен высокой плотности, преимущественно армированный полистирол или сополимеры на основе стирола, полипропилен, поликарбонат или полиформальдегид. Юбка 3 колпачка 2 состоит из нижней части 7 с гладкой внутренней стенкой и верхней части 8, которая снабжена внутренней резьбой 9. Эта резьба 9 выполнена по меньшей мере однозаходной (при том,что число заходов может быть два и более). Нижняя часть 7 юбки 3 может иметь отрывной элемент 10(фиг. 2). Описанное приспособление применяют следующим образом. При укупорке бутылки пробку 1 вставляют в е горловину 11 так, что часть пробки 1 выступает над торцом этой горловины 11. Далее этот выступ (путм частичного навинчивания колпачка 2) фиксируют по его боковой поверхности по меньшей мере одним витком внутренней резьбы 9 в верхней части юбки 3. При этом нижняя часть 7 юбки 3 (вместе с отрывным элементом 10, если он предусмотрен) по меньшей мере частично охватывает горловину 11 по высоте. При вскрытии бутылки колпачок 2 вращают вокруг горловины 11. Указанная резьба 9 в верхней части юбки 3 по мере врезания в пробку 1 сминает е боковую стенку, формируя ответную резьбу, и обеспечивает откупоривание бутылки. Пробка 1 проходит через окно 5 (разрывая или отрывая перегородку 6, если она была использована). После извлечения пробки 1 колпачок 2 вместе с нею может быть снят с горловины 11 (с отрывом показанного на фиг. 2 элемента 10, если он был использован). Промышленная применимость Предложенное приспособление для укупорки бутылок может быть изготовлено произвольными тиражами из легко доступных на рынке материалов и использовано для удобного откупоривания бутылок без каких бы то ни было дополнительных средств с обеспечением наджной защиты алкогольных напитков от подделок. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Приспособление для укупорки бутылок, имеющее обычно круглую пробку, которая изготовлена из материала, инертного по отношению к затариваемой жидкости, и в рабочем положении вставлена в горловину бутылки таким образом, что е часть расположена над торцом горловины,-2 008461 колпачок, содержащий юбку и торцевую крышку, которые изготовлены из материала, превышающего по тврдости и жсткости материал пробки, при этом юбка оснащена внутренней резьбой, которая по меньшей мере одним витком охватывает упомянутую выступающую над горловиной часть пробки,отличающееся тем, что крышка колпачка жстко связана с юбкой и имеет окно, диаметр которого достаточен для прохода пробки при вскрытии бутылки,юбка колпачка состоит из нижней части с гладкой внутренней стенкой, которая частично охватывает горловину бутылки и допускает свободное вращение колпачка относительно этой горловины при вскрытии бутылки, и верхней части, которая оснащена упомянутой внутренней резьбой и в рабочем положении выступает над торцом горловины бутылки. 2. Приспособление по п.1, отличающееся тем, что окно в торцевой крышке колпачка перекрыто перегородкой, разрываемой или отрываемой под давлением вывинчиваемой пробки. 3. Приспособление по п.1, отличающееся тем, что юбка колпачка имеет в нижней части отрывной элемент, фиксируемый в рабочем положении относительно по меньшей мере одного венчика на горловине бутылки. 4. Приспособление по п.1, отличающееся тем, что указанная резьба выполнена по меньшей мере двухзаходной. 5. Приспособление по п.1, отличающееся тем, что колпачок изготовлен из материала, выбранного из группы, состоящей из жсткого полиэтилена высокой плотности, армированного полистирола, полипропилена, поликарбоната и полиформальдегида, а пробка изготовлена из цельной коры или прессованной крошки коры пробкового дуба.
