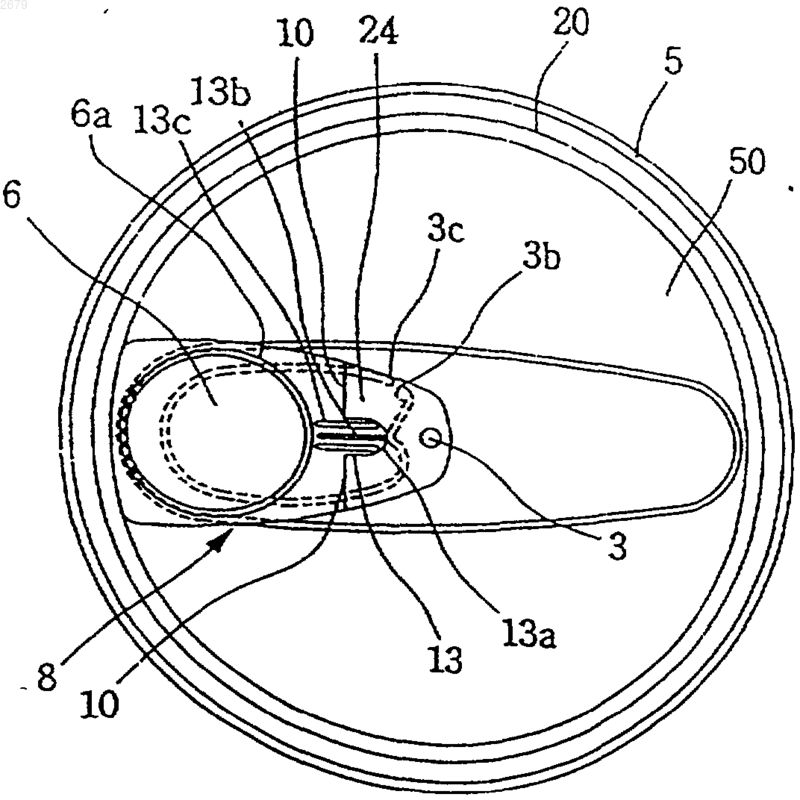

Верхняя крышка банок для напитков с открывателем, объединенным с гигиенической накладкой

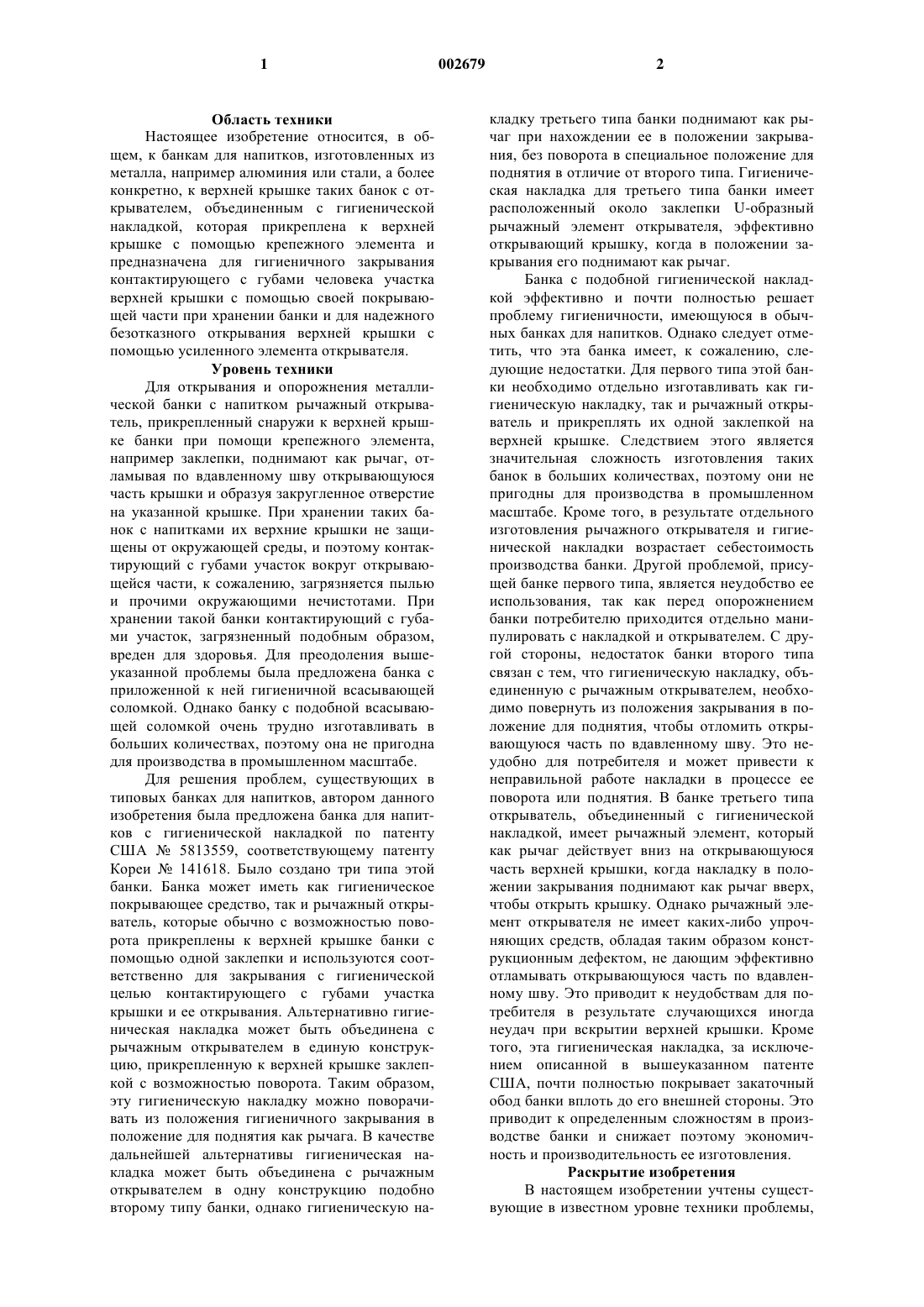

1 Область техники Настоящее изобретение относится, в общем, к банкам для напитков, изготовленных из металла, например алюминия или стали, а более конкретно, к верхней крышке таких банок с открывателем, объединенным с гигиенической накладкой, которая прикреплена к верхней крышке с помощью крепежного элемента и предназначена для гигиеничного закрывания контактирующего с губами человека участка верхней крышки с помощью своей покрывающей части при хранении банки и для надежного безотказного открывания верхней крышки с помощью усиленного элемента открывателя. Уровень техники Для открывания и опорожнения металлической банки с напитком рычажный открыватель, прикрепленный снаружи к верхней крышке банки при помощи крепежного элемента,например заклепки, поднимают как рычаг, отламывая по вдавленному шву открывающуюся часть крышки и образуя закругленное отверстие на указанной крышке. При хранении таких банок с напитками их верхние крышки не защищены от окружающей среды, и поэтому контактирующий с губами участок вокруг открывающейся части, к сожалению, загрязняется пылью и прочими окружающими нечистотами. При хранении такой банки контактирующий с губами участок, загрязненный подобным образом,вреден для здоровья. Для преодоления вышеуказанной проблемы была предложена банка с приложенной к ней гигиеничной всасывающей соломкой. Однако банку с подобной всасывающей соломкой очень трудно изготавливать в больших количествах, поэтому она не пригодна для производства в промышленном масштабе. Для решения проблем, существующих в типовых банках для напитков, автором данного изобретения была предложена банка для напитков с гигиенической накладкой по патенту США 5813559, соответствующему патенту Кореи 141618. Было создано три типа этой банки. Банка может иметь как гигиеническое покрывающее средство, так и рычажный открыватель, которые обычно с возможностью поворота прикреплены к верхней крышке банки с помощью одной заклепки и используются соответственно для закрывания с гигиенической целью контактирующего с губами участка крышки и ее открывания. Альтернативно гигиеническая накладка может быть объединена с рычажным открывателем в единую конструкцию, прикрепленную к верхней крышке заклепкой с возможностью поворота. Таким образом,эту гигиеническую накладку можно поворачивать из положения гигиеничного закрывания в положение для поднятия как рычага. В качестве дальнейшей альтернативы гигиеническая накладка может быть объединена с рычажным открывателем в одну конструкцию подобно второму типу банки, однако гигиеническую на 002679 2 кладку третьего типа банки поднимают как рычаг при нахождении ее в положении закрывания, без поворота в специальное положение для поднятия в отличие от второго типа. Гигиеническая накладка для третьего типа банки имеет расположенный около заклепки U-образный рычажный элемент открывателя, эффективно открывающий крышку, когда в положении закрывания его поднимают как рычаг. Банка с подобной гигиенической накладкой эффективно и почти полностью решает проблему гигиеничности, имеющуюся в обычных банках для напитков. Однако следует отметить, что эта банка имеет, к сожалению, следующие недостатки. Для первого типа этой банки необходимо отдельно изготавливать как гигиеническую накладку, так и рычажный открыватель и прикреплять их одной заклепкой на верхней крышке. Следствием этого является значительная сложность изготовления таких банок в больших количествах, поэтому они не пригодны для производства в промышленном масштабе. Кроме того, в результате отдельного изготовления рычажного открывателя и гигиенической накладки возрастает себестоимость производства банки. Другой проблемой, присущей банке первого типа, является неудобство ее использования, так как перед опорожнением банки потребителю приходится отдельно манипулировать с накладкой и открывателем. С другой стороны, недостаток банки второго типа связан с тем, что гигиеническую накладку, объединенную с рычажным открывателем, необходимо повернуть из положения закрывания в положение для поднятия, чтобы отломить открывающуюся часть по вдавленному шву. Это неудобно для потребителя и может привести к неправильной работе накладки в процессе ее поворота или поднятия. В банке третьего типа открыватель, объединенный с гигиенической накладкой, имеет рычажный элемент, который как рычаг действует вниз на открывающуюся часть верхней крышки, когда накладку в положении закрывания поднимают как рычаг вверх,чтобы открыть крышку. Однако рычажный элемент открывателя не имеет каких-либо упрочняющих средств, обладая таким образом конструкционным дефектом, не дающим эффективно отламывать открывающуюся часть по вдавленному шву. Это приводит к неудобствам для потребителя в результате случающихся иногда неудач при вскрытии верхней крышки. Кроме того, эта гигиеническая накладка, за исключением описанной в вышеуказанном патенте США, почти полностью покрывает закаточный обод банки вплоть до его внешней стороны. Это приводит к определенным сложностям в производстве банки и снижает поэтому экономичность и производительность ее изготовления. Раскрытие изобретения В настоящем изобретении учтены существующие в известном уровне техники проблемы, 3 и, соответственно, целью изобретения является создание верхней крышки банок для напитков с открывателем, объединенным с гигиенической накладкой, которая прежде всего должна быть сконструирована так, чтобы в положении закрывания ее приподнимали как рычаг, открывая крышку при помощи ее элемента открывателя, и которая была бы снабжена упрочняющими средствами для увеличения жесткости элемента открывателя, обеспечивающими надежность безотказного открывания крышки. Накладка имеет также подвергающийся действию большого пальца руки человека упругий колпачок,обеспечивающий упругое приподнимание гигиенической покрывающей части накладки над крышкой при нажатии на него большим пальцем руки человека, что позволяет потребителю легко удерживать накладку при ее поднятии в качестве рычага. Накладка снабжена также элементами взаимодействия, предназначенными для более эффективного поднятия гигиенической накладки упругим колпачком при надавливании на него большим пальцем. Кроме того,конструкция накладки не должна создавать помех при производстве банки, чтобы изготавливать ее в больших количествах, то есть в промышленном масштабе. Для достижения вышеуказанной цели, в соответствии с настоящим изобретением, предложена верхняя крышка банок для напитков с открывателем, объединенным с гигиенической накладкой. Гигиеническая накладка, прикрепленная к верхней крышке с помощью крепежного элемента, простирается до закаточного обода банки, то есть вплотную к внутренней стенке этого обода, иначе говоря, закрывает участок вокруг открывающейся части, ограниченной на верхней крышке вдавленным швом. Гигиеническая накладка на своей гигиенической покрывающей части имеет подвергающийся действию большого пальца упругий колпачок, упруго приподнимающий гигиеническую покрывающую часть накладки при надавливании на него большим пальцем. В настоящем изобретении упругий колпачок может иметь полусферический или другой профиль, полученный видоизменением полусферического, например, угловой профиль. Для обеспечения более надежного выполнения этим колпачком упругого взаимодействия на нем или вокруг него выполнены элементы взаимодействия. Элементы взаимодействия упругого колпачка могут содержать взаимодействующий ободок, выполненный по наружному краю колпачка, а также выполненные на верхней части колпачка взаимодействующие прорезь или бугорок. Элемент открывателя, используемый для надавливания вниз на открывающуюся часть и отламывания ее по вдавленному шву, когда гигиеническую накладку поднимают как рычаг, очерчен на гигиенической накладке контуром разрезания, выполненным между крепежным элементом и колпачком. 4 Гигиеническая накладка имеет также упрочняющие средства для увеличения жесткости элемента открывателя, обеспечивающие более эффективное и безотказное отламывание открывателем открывающейся части по вдавленному шву. Для вскрытия и опорожнения банки с напитком, имеющей гигиеническую накладку,сначала большим пальцем надавливают на упругий колпачок, причем гигиеническую накладку оставляют в положении закрывания. При нажатии на колпачок, за счет силы его реакции,покрывающая часть гигиенической накладки упруго приподнимается, отдалившись от верхней крышки. Поэтому потребителю легко ухватить и удерживать накладку при ее поднятии в качестве рычага для надавливания вниз на открывающуюся часть элементом открывателя. Когда, как указано выше, накладку поднимают как рычаг, элемент открывателя давит в виде рычага вниз на открывающуюся часть, отламывая ее по вдавленному шву. Вышеуказанный элемент открывателя имеет повышенную жесткость за счет его снабжения упрочняющими средствами, например, первым ребром жесткости складчатого и компактного прямоугольного поперечного сечения, вторым ребром жесткости арковидного поперечного сечения или упрочняющим участком. Поэтому элемент открывателя надежно без отказов отламывает открывающуюся часть по вдавленному шву вне зависимости от величины действующего на нее внутреннего давления. Подвергающийся действию большого пальца упругий колпачок может быть предпочтительно использован в традиционном рычажном открывателе, прикрепленном к верхней крышке. В этом случае рычажный открыватель упруго приподнимается при нажатии на колпачок большим пальцем. Поэтому потребителю легко ухватить и удерживать открыватель, когда его поднимают как рычаг для открытия верхней крышки банки. Согласно примеру осуществления данного изобретения подвергающийся действию большого пальца упругий колпачок выполнен на гигиенической накладке, а арковидный контур разрезания - в средней части гигиенической накладки между крепежным элементом и колпачком, формируя таким образом элемент открывателя. Кроме того, на гигиенической накладке выполнена выдавленная линия изгибания в виде прямых отрезков, проходящих поперечно от каждого конца контура разрезания наружу к наружному краю накладки. Таким образом, гигиеническая накладка, когда ее поднимают как рычаг, может изгибаться по указанной линии изгибания. Вышеуказанный элемент открывателя имеет упрочняющие средства, например,первое ребро жесткости складчатого и компактного прямоугольного сечения, второе ребро жесткости арковидного поперечного сечения или 5 упрочняющий участок, обладая таким образом увеличенной жесткостью. Поэтому элемент открывателя надежно без отказов отламывает открывающуюся часть по вдавленному шву. В настоящем изобретении гигиеническая накладка может достигать закаточного обода банки. Однако более предпочтительным является выполнение гигиенической накладки, при котором она имеет компактный размер и достигает только внутренней стороны внутренней стенки закаточного обода или закрывает участок вокруг открывающейся части, так как такая гигиеническая накладка дает возможность изготавливать банки для напитков в больших количествах, то есть в промышленном масштабе. Гигиеническая накладка по данному изобретению может быть прикреплена к верхней крышке с помощью одного или нескольких крепежных элементов. Кроме того, можно варьировать длину и ширину гигиенической накладки в соответствии с назначением банки. Конструкция подвергающегося действию большого пальца упругого колпачка может быть в определенной степени различной при условии, что он будет надежно реализовать упругое взаимодействие, способное приподнять гигиеническую накладку при нажатии на колпачок большим пальцем. Форму и расположение ребер жесткости, выполненных на элементе открывателя,можно легко варьировать соответственно назначению банки или внутреннему давлению, действующему на открывающуюся часть, и размеру банки. Краткое описание чертежей Вышеуказанные и другие цели, признаки и другие преимущества настоящего изобретения будут более понятны из нижеследующего подробного описания, связанного со следующими прилагаемыми чертежами. На фиг. 1 А-1 Е изображена верхняя крышка банки с гигиенической накладкой в соответствии с основным вариантом осуществления настоящего изобретения, при этом на фиг. 1 А 1 С представлены соответственно вид в перспективе, вид в плане и вид в разрезе крышки с накладкой, плотно закрывающей своей покрывающей частью контактирующий с губами участок крышки, а на фиг. 1D и 1E - виды в разрезе верхней крышки с подвергающимся действию большого пальца упругим колпачком накладки при нажатии на него для упругого приподнимания покрывающей части; на фиг. 1F-1J - виды в разрезе верхней крышки, снабженной гигиенической накладкой,в соответствии со следующими примерами выполнения данного изобретения; на фиг. 2 А-2 С - виды в разрезе верхней крышки, иллюстрирующие примеры выполнения подвергающегося действию большого пальца руки упругого колпачка, образованного на гигиенической накладке по данному изобретению; 6 на фиг. 3 А-3 С - виды в разрезе, иллюстрирующие примеры выполнения подвергающегося действию большого пальца упругого колпачка по данному изобретению; на фиг. 4A-4D - виды в разрезе, иллюстрирующие дополнительные примеры выполнения подвергающегося действию большого пальца упругого колпачка по данному изобретению; на фиг. 5 А-5 В - виды в разрезе, иллюстрирующие другие примеры выполнения подвергающегося действию большого пальца упругого колпачка по данному изобретению; на фиг. 6 А-6 В - вид в перспективе и вид сверху снабженной гигиенической накладкой верхней крышки банки в соответствии с еще одним примером выполнения настоящего изобретения; на фиг. 7 - вид в перспективе снабженной гигиенической накладкой верхней крышки банки в соответствии со следующим примером выполнения настоящего изобретения; на фиг. 8 - вид сверху снабженной гигиенической накладкой верхней крышки банки в соответствии со следующим примером выполнения настоящего изобретения; на фиг. 9 - вид сверху снабженной гигиенической накладкой верхней крышки банки в соответствии с еще одним примером выполнения настоящего изобретения; на фиг. 10 - вид сверху снабженной гигиенической накладкой верхней крышки банки в соответствии с еще одним примером выполнения настоящего изобретения; на фиг. 11 - вид сверху снабженной гигиенической накладкой верхней крышки банки в соответствии с еще одним примером выполнения настоящего изобретения; на фиг. 12 А-12 С - виды в разрезе, иллюстрирующие примеры выполнения усиленного элемента открывателя, образованного на гигиенической накладке по данному изобретению; на фиг. 13 - вид в разрезе, иллюстрирующий другой пример выполнения усиленного элемента открывателя; на фиг. 14 А-14 В - виды в перспективе и в разрезе, иллюстрирующие еще один пример выполнения усиленного элемента открывателя; на фиг. 14C-14D - виды в разрезе, иллюстрирующие следующие примеры выполнения усиленного элемента открывателя; на фиг. 15 - вид в разрезе, иллюстрирующий еще один пример выполнения усиленного элемента открывателя; на фиг. 16 - вид сверху снабженной гигиенической накладкой верхней крышки банки в соответствии с еще одним примером выполнения настоящего изобретения; на фиг. 17 - вид сверху выполненного по данному изобретению подвергающегося действию большого пальца упругого колпачка, используемого с известным рычажным открывателем, прикрепленным к верхней крышке; 7 на фиг. 18A-18D - виды в разрезе, отдельно иллюстрирующие подвергающийся действию большого пальца упругий колпачок, образованный на баночном открывателе, в соответствии с другим примером выполнения данного изобретения; на фиг. 18E-18L - виды сверху, отдельно иллюстрирующие баночный открыватель в соответствии с примером выполнения данного изобретения; на фиг. 18M-18Q - виды в разрезе, отдельно иллюстрирующие конструкции подвергающегося действию большого пальца упругого колпачка баночного открывателя и верхней крышки банки в соответствии с примером выполнения данного изобретения; на фиг. 19 А-19 Е - виды в разрезе, отдельно, иллюстрирующие конструкцию баночного открывателя в соответствии с другим примером выполнения данного изобретения; и на фиг. 20A-20D - виды в разрезе, отдельно иллюстрирующие подвергающийся действию большого пальца упругий колпачок, образованный на баночном открывателе в соответствии с еще одним примером выполнения данного изобретения. Лучший пример выполнения изобретения На фиг. 1 А-1 Е изображена верхняя крышка банки, снабженная гигиенической накладкой в соответствии с основным вариантом выполнения изобретения. Как показано на чертежах,гигиеническая накладка 8 прикреплена к верхней крышке 50 жестяной банки для напитков при помощи крепежного элемента 3 и предназначена для обеспечения гигиеничности контактирующей с губами человека части верхней крышки при хранении банки. Гигиеническая накладка 8 содержит тонкую пластину 8 а. Тонкая пластина 8 а, имеющая на своем наружном конечном участке гигиеническую покрывающую часть, своим внутренним конечным участком прикреплена с помощью крепежного элемента 3 к верхней крышке 50 с ее внешней стороны так, что накладка 8 полностью закрывает открывающуюся часть 3 а, очерченную на верхней крышке 50 вдавленным швом 3 с. Накладка 8 своей гигиенической покрывающей частью закрывает также соприкасающуюся с губами часть, расположенную вокруг открывающейся части 3 а. На гигиенической покрывающей части тонкой пластины 8 а выполнен подвергающийся действию большого пальца руки упругий колпачок 6, предназначенный при нажатии на него вниз для упругого поднятия покрывающей части над верхней крышкой 50. На тонкой пластине 8 а между крепежным элементом 3 и колпачком 6 выполнен элемент 13 открывателя, очерченный U-образным вдавленным контуром 24 разрезания. Таким образом, этот элемент 13 открывателя имеет U-образный профиль, обращенный выпуклой стороной к крепежному элементу 3. 8 На тонкой пластине 8 а выполнена выдавленная линия 10 изгибания в виде прямых отрезков,проходящих поперечно от каждого конца Uобразного вдавленного контура 24 разрезания наружу к краю тонкой пластины 8 а. Таким образом, тонкая пластина 8 а изгибается по двум отрезкам линии 10 изгибания, когда накладку 8 поднимают как рычаг для отламывания открывающейся части 3 а по вдавленному шву 3 с. Гигиеническая накладка 8 имеет также упрочняющие средства для повышения жесткостиU-образного элемента 13 открывателя, обеспечивающие более надежное и безотказное вскрытие открывающейся части 3 а по вдавленному шву 3 с. В основном варианте исполнения упрочняющие средства включают в себя одно центральное ребро 13b жесткости и два боковых ребра 13 с жесткости. Центральное ребро 13b жесткости, имеющее складчатое компактное поперечное сечение, расположено вдоль центральной оси элемента 13 открывателя от наружного края 13 а элемента 13 до края колпачка 6. С другой стороны, два боковых ребра 13 с,имеющие арковидное поперечное сечение, располагаются от наружного края 13 а элемента 13 до края колпачка 6 по обеим боковым сторонам центрального ребра 13b. Два боковых ребра 13 с параллельны центральному ребру 13b. Гигиеническая накладка 8 имеет также первый элемент взаимодействия для обеспечения более эффективного требуемого упругого взаимодействия колпачка 6 при нажатии на него большим пальцем. В основном варианте исполнения первый элемент взаимодействия представляет собой кольцевой взаимодействующий ободок 6 а, выполненный по кромке упругого колпачка 6. В настоящем изобретении гигиеническая накладка 8 может быть сконструирована так,чтобы покрывать лишь зону вокруг открывающейся части 3 а, как показано на фиг. 1 А и 1 С. Альтернативно гигиеническая накладка 8 может простираться как раз до внутренней стенки 20 закаточного обода 5 так, что будет лежать в кольцевом желобе верхней крышки, как показано на фиг. 1F. Как хорошо известно специалистам, вышеуказанный обод 5 соединяет верхнюю крышку 50 с боковой стенкой банки. В качестве дальнейшей альтернативы гигиеническая накладка 8 может простираться как раз до внутренней стенки 20 закаточного обода 5, при этом наружный край накладки 8 плотно посажен в посадочной канавке, образованной в боковой стенке кольцевого желоба верхней крышки именно с внутренней стороны внутренней стенки 20, как показано на фиг. 1G. В этом случае наружный край накладки 8 вставлен в посадочную канавку верхней крышки 50 на длину равную толщине накладки 8. Таким образом,показанная на фиг. 1G гигиеническая накладка 8 дает компактное прилегание к верхней крышке 50 и повышение производительности при изго 9 товлении банки. В другом исполнении верхняя крышка 50 выполнена без какого-либо кольцевого желоба с внутренней стороны внутренней стенки 20 обода 5, как показано на фиг. 1 Н. В этом случае между наружным краем накладки 8 и внутренней стенкой 20 обода 5 имеется промежуток. В следующем исполнении гигиеническая накладка 8 может быть продлена до среднего участка внутренней стенки 20 закаточного обода 5, как показано на фиг. 1I. В еще одном исполнении гигиеническая накладка достигает среднего участка внутренней стенки 20 закаточного обода 5, причем наружный край накладки 8 плотно расположен в посадочной канавке, образованной на внутренней стенке 20, как показано на фиг. 1J. В данном случае наружный край накладки 8 вставлен в посадочную канавку внутренней стенки 20 на длину, равную толщине накладки 8. Изображенная на фиг. 1J накладка 8 дает компактное прилегание к верхней крышке 50 и повышает производительность изготовления банки также как и в варианте, показанном на фиг. 1G. Как отмечено выше, как центральное ребро 13b жесткости, так и два боковых ребра 13 с жесткости, образованные на U-образном элементе 13 открывателя, располагаются от наружного края 13 а элемента 13 до места непосредственно у наружной кромки колпачка 6. Для дальнейшего повышения жесткости U-образного элемента 13 открывателя три ребра 13b и 13 с могут быть продлены вплоть до колпачка 6. В основном варианте выполнения три ребра 13b и 13 с жесткости выполнены выступающими вверх. Однако должно быть понятно, что три ребра 13b и 13 с жесткости могут выдаваться и вниз без оказания влияния, на их функционирование. Если на U-образном элементе 13 открывателя выполнены два или более ребра жесткости, что соответствует основному варианту выполнения, то некоторые ребра жесткости могут выступать вверх, а другие - вниз. В этом случае предпочтительным является выступание ребер жесткости попеременно вверх и вниз. В основном варианте выполнения центральное ребро 13b формируют путем первоначального выступания U-образного элемента 13 открывателя вверх по его центральной оси, придавая, таким образом, ребру 13b дуговидное поперечное сечение. Затем ребро 13b сжимают с двух боковых сторон, получая таким образом указанное выше складчатое и компактное поперечное сечение. Поэтому центральное ребро может быть названо складчатым ребром. В соответствии с прикладываемым к ребру 13b усилием сжатия складчатое поперечное сечение ребра 13b будет иметь треугольную форму или будет сильно сжато. В основном варианте на Uобразном открывателе образовано только одно складчатое ребро 13b. Однако должно быть ясно, что для повышения жесткости элемента 13 открывателя на нем могут иметься два или бо 002679 10 лее складчатых ребра 13b. Для банок с высоким давлением в них предпочтительно использоватьU-образный элемент 13 открывателя с двумя или более складчатыми ребрами 13b. В настоящем изобретении подвергающийся действию большого пальца руки упругий колпачок 6 может иметь простую куполообразную форму без какого-либо взаимодействующего ободка 6 а, как показано на фиг. 2 А. Однако более предпочтительным является формирование непрерывного взаимодействующего ободка 6 а подходящей ширины по наружному краю упругого колпачка 6, как показано на фиг. 2 В и 2 С. Такой взаимодействующий ободок 6 а обеспечивает более эффективное упругое взаимодействие колпачка 6 при нажатии на него большим пальцем. Для открытия и опорожнения банки с напитком, имеющей вышеописанную гигиеническую накладку 8, сначала большим пальцем руки нажимают на колпачок 6. Гигиеническая накладка 8 переходит из положения закрытия, показанного на фиг. 1 С, в приподнятое положение,показанное на фиг. 1D, то есть покрывающая часть гигиенической накладки 8 упруго приподнимается в результате силы реакции колпачка 6,отдалившись таким образом от верхней крышки 50, как показано на фиг. 1D. Поэтому потребителю будет легко ухватить и удерживать накладку 8 при использовании ее в качестве рычага для нажатия на открывающуюся часть 3 а с помощью элемента 13 открывателя. Когда, как указано выше, накладку 8 поднимают как рычаг,она изгибается вверх по двум линиям 10 изгибания, как показано на фиг. 1 А, при этом Uобразный и усиленный ребрами элемент 13 открывателя нажимает на открывающуюся часть 3 а и последняя отрывается таким образом по вдавленному шву 3 с. В данном случае вдавленный шов 3 с вокруг открывающейся части 3 а выполнен не сплошным, и в месте у крепежного элемента 3 имеется перемычка 3b, поэтому при полном нажатии элемента 13 открывателя на открывающуюся часть 3 а последняя не отделяется от верхней крышки 50, а остается связанной с ней. Во всяком случае, открывающаяся часть 3 а открывает заданное швом 3 с отверстие для опорожнения банки потребителем. В соответствии с еще одним примером выполнения изобретения в верхней части упругого колпачка 6, подвергающегося действию большого пальца руки, может быть образован второй элемент 6b взаимодействия в виде реакционной прорези, как показано на фиг. 3 А-3 С. Подобный второй элемент 6b взаимодействия обеспечивает более эффективное упругое взаимодействие колпачка 6 при нажатии на него большим пальцем таким же образом, как это было описано применительно к первому элементу взаимодействия в виде ободка 6 а. Второй элемент 6b взаимодействия может иметь любой контур,например круглый, щелевидный или крестооб 11 разный при условии, что этот контур позволит колпачку 6 более эффективно выполнять упругое взаимодействие. Второй элемент 6b взаимодействия может быть образован путем прорезания насквозь верхней части колпачка 6, как показано на фиг. 5 А, с получением отверстия 6i. Альтернативно второй элемент 6b взаимодействия может быть получен путем прорезания верхней части колпачка 6 с образованием щели 6j, как показано на фиг. 5 В. Кроме того, второй элемент 6b взаимодействия может быть образован путем образования на верхней части колпачка 6 несимметричных выпуклостей и вогнутостей. Согласно еще одному варианту выполнения данного изобретения сферическая форма верхней части упругого колпачка 6, подвергающегося действию большого пальца, может быть заменена другой формой, как показано на фиг. 4A-4D. В выполнении, показанном на фиг. 4 А,верхняя часть колпачка 6 образована с получением плоской поверхности 6 е. В варианте согласно фиг. 4 В в центре верхней части колпачка 6 выполнен бугорок 6f. В показанном на фиг. 4 С варианте верхняя часть колпачка 6 наклонена в какую-либо сторону с образованием наклонной поверхности 6g. В варианте согласно фиг. 4D центральный участок верхней части колпачка 6 имеет плавно вогнутую поверхность 6h. Верхняя плоская поверхность 6 е, бугорок 6f, наклонная поверхность 6g или верхняя вогнутая поверхность 6h улучшают упругое взаимодействие колпачка 6. В еще одном варианте выполнения упрочняющие средства U-образного элемента 13 открывателя могут содержать только одно складчатое ребро 13b, сформированное вдоль центральной оси открывателя 13, как показано на фиг. 6A и 6B. Гигиеническая накладка 8, имеющая такое одиночное ребро 13b жесткости Uобразного элемента 13 открывателя, может быть использована для банок с низким давлением в них, например для банок, наполненных негазированным напитком. Подобное одиночное ребро 13b жесткости упрощает производственный процесс и снижает себестоимость гигиенической накладки 8, что снижает себестоимость банок для напитков. В следующем варианте выполнения упрочняющие средства U-образного элемента 13 открывателя могут содержать два параллельных друг другу складчатых ребра 13b, как показано на фиг 7. Два ребра 13b жесткости придают большую жесткость U-образному элементу 13 открывателя по сравнению с вариантом, показанным на фиг. 6 А и 6 В, их предпочтительно использовать в банках с более высоким давлением. В качестве дальнейшей альтернативы упрочняющие средства U-образного элемента 13 открывателя могут содержать три параллельных 12 друг другу закругленных ребра 13 с, как показано на фиг 8. Как отмечено выше, возможно неограниченное число конструкций упрочняющих средств для U-образного элемента 13 открывателя, выполняемых в соответствии с внутренним давлением, действующим на открывающуюся часть 3 а верхней крышки 50. Должно быть, конечно, понятно, что количество и компоновка ребер 13b и 13c жесткости могут быть довольно свободно изменены без влияния на результат, достигаемый данным изобретением. Например, упрочняющие средства элемента 13 открывателя могут содержать множество складчатых ребер 13b без закругленных ребер 13 с. Альтернативно упрочняющие средства элемента 13 открывателя могут содержать одно или несколько складчатых ребер 13b и одно или несколько закругленных ребер 13 с,так что три или более ребра 13b и 13 с жесткости будут попеременно расположены на U-образном элементе 13 открывателя. В итоге следует отметить, что упрочняющие средства элемента 13 открывателя могут быть сконструированы поразному в соответствии с размером реальной банки, давлением внутри нее и относительным размером открывателя 13 и открывающейся части 3 а. В еще одном варианте выполнения данного изобретения гигиеническая накладка 8 может быть прикреплена к верхней крышке 50 с помощью двух или более крепежных элементов 3,как показано на фиг. 9. Данный вариант выполнения увеличивает силу сцепления между гигиенической накладкой 8 и верхней крышкой 50 и используется поэтому предпочтительно для банок больших размеров. Два или более крепежных элемента 3 также предохраняют гигиеническую накладку 8 от нежелательного смещения. В настоящем изобретении на U-образном элементе 13 открывателя гигиенической накладки 8 может быть выполнен упрочняющий участок 30, состоящий из множества выступов и/или впадин, как показано на фиг. 10 и 11. Выступы и/или впадины упрочняющего участка 30 могут иметь круглый, Т-образный, L-образный,U-образный, крестовидный или I-образный профиль. Конечно, должно быть понятно, что упрочняющий участок 30 может быть образован выступами и/или впадинами вышеуказанной формы при их смешанном расположении на элементе 13 открывателя. В еще одном варианте выполнения элемент 13 открывателя может быть приподнят по центральной оси, а затем полностью прижат вниз с формированием за счет этого ребра жесткости, имеющего на каждой боковой стороне двускладчатый край 13 е, как показано на фиг. 12 А. Благодаря двускладчатым краям 13 е ребро жесткости повышает жесткость элемента 13 открывателя и позволяет ему надежно отламы 13 вать открывающуюся часть 3 а по вдавленному шву 3 с. Альтернативно U-образный элемент 13 открывателя может быть приподнят по центральной оси, а затем сжат с обоих боков с образованием складчатого ребра компактного прямоугольного сечения, как показано на фиг. 12 В. В следующем варианте вдоль центральной оси этого складчатого ребра может быть выполнен осевой паз, как показано на фиг. 12 С. Элемент 13 открывателя, изображенный на фиг. 12 С имеет большую прочность, чем элемент открывателя согласно фиг. 12 В. В дальнейшем примере выполнения Uобразный элемент 13 открывателя может иметь волнообразное поперечное сечение, как показано на фиг. 13. В данном исполнении элемент 13 открывателя имеет два гребня 31 и одну канавку между ними. Даже если подобные гребни 31 будут иметь иную законченную конфигурацию,чем два боковых ребра 13 с жесткости (фиг. 1 Е),гребни 31 эффективно усиливают U-образный элемент 13 открывателя и позволяют ему надежно отламывать открывающуюся часть 3 а по вдавленному шву 3 с. В еще одном примере выполнения упрочняющие средства U-образного элемента 13 открывателя могут содержать колпачок 13f жесткости, как показано на фиг. 14 А и 14 В. В данном примере наружный край колпачка 13f жесткости, сформированного на элементе 13 открывателя, простирается от края элемента 13 как раз до взаимодействующего ободка упругого колпачка 6. Наружный край колпачка 13f жесткости может иметь круглую или овальную форму. В следующем примере выполнения колпачок 13f элемента 13 открывателя может быть сформирован в виде уголкового колпачка, как показано на фиг. 14 С и 14D. Колпачок 13f жесткости,изображенный на фиг. 14 С, имеет прямоугольное поперечное сечение, а колпачок 13f жесткости согласно варианту по фиг. 14D - треугольное поперечное сечение. Колпачок жесткости подобной уголковой формы согласно фиг. 14 С или 14D усиливает элемент 13 открывателя более эффективно, чем закругленный колпачок жесткости согласно фиг. 14 А и 14 В, поэтому имеет предпочтительное использование в банках высокого давления, требующих большей прочности открывателя 13. Фиг. 15 иллюстрирует упрочняющие средства U-образного элемента 13 открывателя в соответствии с еще одним вариантом выполнения данного изобретения. В этом варианте элемент 13 открывателя приподнят по центральной оси, а затем полностью прижат вниз с формированием за счет этого ребра жесткости, имеющего на каждой боковой стороне двускладчатый край 13 е. При этом каждый край 13 е сначала загибают с получением участка 13g, а затем загибают, формируя участок 13h, получая таким образом двускладчатое поперечное сечение. Вышеуказанное двускладчатое ребро жесткости 14 повышает жесткость элемента 13 открывателя в большей степени по сравнению с односкладчатым ребром 13b и поэтому имеет предпочтительно использование в банках высокого давления. Вдавленный контур 24 разрезания, определяющий U-образный элемент 13 открывателя на гигиенической накладке 8, образован на гигиенической накладке 8 между крепежным элементом 3 и колпачком 6, как показано на фиг. 16. Указанный контур 24 разрезания может быть полностью прорезан, в действительности образуя элемент 13 открывателя, когда гигиеническую накладку 8 поднимают как рычаг с тем,чтобы отломить открывающуюся часть 3 а по вдавленному шву 3 с. Альтернативно контур 24 разрезания может быть выдавлен без полного прорезания, формируя таким образом вдавленный шов, допускающий содержание контактирующего с губами участка вокруг открывающейся части 3 а в гигиеничном состоянии в процессе хранения банки. Кроме того, контур 24 разрезания может быть образован надавливанием на гигиеническую накладку 8 с нижней стороны ее поверхности с получением обратногоV-образного поперечного сечения. Альтернативно контур 24 разрезания может быть образован надавливанием на гигиеническую накладку 8 с верхней стороны ее поверхности с получением прямого V-образного поперечного сечения. В настоящем изобретении контур 24 разрезания может иметь U-образный или другой профиль, полученный видоизменением Uобразного. Так как наружный край гигиенической накладки 8 закатан с образованием закругленной гладкой кромки, не допускающей нежелательных ранений пальцев потребителя, то,когда гигиеническую накладку 8 поднимают вверх как рычаг, ее изгибание по выдавленной линии 10 изгибания может быть затруднено в местах закругленной наружной кромки накладки 8. Для преодоления указанной проблемы в процессе производства банки выдавленная линия 10 изгибания может быть надрезана на закругленной наружной кромке. Указанное позволяет гигиенической накладке 8 быть легко изогнутой по выдавленной линии 10 изгибания,когда накладку 8 поднимают как рычаг для отрыва открывающейся части 3 а. Как показано на фиг. 17, подвергающийся действию большого пальца руки колпачок 6 по данному изобретению может быть использован в обычном консервооткрывателе или в обычном открывателе 101 банок посредством одного движения, который прикреплен к верхней крышке банки при помощи крепежных элементов таким же образом, как это описано для гигиенической накладки 8 по данному изобретению, но не полностью перекрывает открывающуюся часть 3 а в отличие от гигиенической накладки 8. Здесь колпачок 6 образован на открывателе 101 между наружным концом 103 и дуго 15 видной щелью 104 открывателя 101. При нажатии вниз на упругий колпачок 6 большим пальцем открыватель 101 упруго приподнимается за счет силы реакции колпачка 6, отдалившись таким образом от верхней крышки 50. Поэтому потребителю легко ухватить и держать открыватель 101 при использовании его в качестве рычага для нажатия на открывающуюся часть 3 а. В настоящем изобретении верхняя поверхность вышеуказанного упругого колпачка 6 может быть плоской, с бугорком, наклонной или вогнутой, как показано на фиг. 18A-18D. Кроме того, указанный упругий колпачок 6 может иметь полусферический профиль или другой видоизмененный профиль, полученный из полусферического, как показано на фиг. 18E-18G. Назначением верхней поверхности колпачка 6,имеющей согласно примерам выполнения данного изобретения плоскую, с бугорком, наклонную, вогнутую, полусферическую или другую форму, полученную видоизменением полусферической, является, конечно, усиление упругого взаимодействия колпачка 6 и обеспечение требуемой силы его реакции в соответствии с размером банки и давлением в ней. Кроме того, как показано на фиг. 18H-18Q, указанный колпачок 6 может иметь симметричный или несимметричный элемент взаимодействия, позволяющий колпачку 6 более стабильно и надежно выполнять требуемое упругое взаимодействие. Также можно довольно легко определить длину открывателя 101 банок в соответствии с размером и формой банки, как показано на фиг. 19 А-19 Е. Кроме того, наружный конец 103 открывателя 101 может быть довольно легко сконструирован арковидной формы. Колпачок 6 по данному изобретению может иметь взаимодействующий ободок 6 а, такой же, как описанный для гигиенической накладки 8, или не иметь такого взаимодействующего ободка, как показано на фиг. 20A-20D. Открыватель 101, имеющий подвергающийся действию большого пальца упругий колпачок 6, может быть прикреплен к верхней крышке 50 банки с возможностью поворота так,что открыватель 101 в нормальном положении будет находиться на открывающейся части 3 а,чтобы закрывать ее, и будет повернут в положение для поднятия, в котором будет поднят как рычаг для отламывания открывающейся части 3 а по вдавленному шву 3 с. Промышленная применимость Как описано выше, в настоящем изобретении предложена конструкция верхней крышки банок для напитков с открывателем, объединенным с гигиенической. Гигиеническая накладка сконструирована для закрытия зоны вокруг открывающейся части, ограниченной на верхней крышке вдавленным швом, защищая таким образом контактирующий с губами участок верхней крышки от загрязнений окружающей среды и обеспечивая гигиеничность банки при ее хранении. Гигиеническая накладка имеет усилен 002679 16 ный элемент открывателя, надавливающий на открывающуюся часть и отламывающий ее по вдавленному шву, когда накладку поднимают как рычаг. Элемент открывателя имеет упрочняющие средства, увеличивающие его жесткость, поэтому элемент открывателя безотказно отламывает открывающуюся часть даже при действии высокого давления на внутреннюю поверхность открывающейся части. Следовательно, при открывании банки гигиеническая накладка действует в качестве открывателя посредством одного движения. В настоящем изобретении форму и расположение упрочняющих средств элемента открывателя можно легко варьировать в соответствии с назначением банки или внутренним давлением, действующим на открывающуюся часть, и размером банки. Подвергающийся действию большого пальца упругий колпачок по данному изобретению может быть использован предпочтительно в традиционном рычажном открывателе, прикрепленном к верхней крышке. В этом случае рычажный открыватель упруго приподнимается при нажатии на колпачок большим пальцем. Поэтому потребителю легко ухватить и держать открыватель при поднятии его в качестве рычага для открытия верхней крышки банки. Хотя с целью пояснения были раскрыты предпочтительные варианты осуществления настоящего изобретения, для специалистов понятно, что в пределах объема изобретения, определенного прилагаемой формулой изобретения, возможны различные модификации, добавления и замены. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Верхняя крышка банок для напитков,содержащая гигиеническую накладку, прикрепленную к верхней крышке при помощи крепежного элемента и предназначенную для обеспечения гигиеничности контактирующей с губами части верхней крышки при хранении банки, отличающаяся тем, что гигиеническая накладка содержит тонкую пластину, имеющую на своем наружном конечном участке гигиеническую покрывающую часть и прикрепленную своим внутренним конечным участком к верхней крышке с ее наружной стороны при помощи указанного крепежного элемента, закрывая таким образом гигиенической покрывающей частью открывающуюся часть, очерченную на верхней крышке вдавленным швом, и контактирующий с губами участок вокруг открывающейся части; подвергающийся действию большого пальца упругий колпачок, выполненный на гигиенической покрывающей части и предназначенный для упругого поднятия покрывающей части над верхней крышкой при нажатии на него; 17 элемент открывателя, очерченный контуром разрезания на тонкой пластине между крепежным элементом и колпачком; выдавленную линию изгибания, образованную на тонкой пластине в виде прямых отрезков, проходящих поперечно от каждого конца указанного контура разрезания наружу к краю тонкой пластины, причем тонкая пластина способна изгибаться по указанной линии изгибания, когда накладку поднимают как рычаг для отламывания открывающейся части по вдавленному шву с помощью элемента открывателя; и упрочняющие средства для увеличения жесткости указанного элемента открывателя,обеспечивающие безотказное отламывание открывающейся части элементом открывателя по вдавленному шву. 2. Верхняя крышка по п.1, отличающаяся тем, что указанная гигиеническая покрывающая часть тонкой пластины простирается как раз до внутренней стороны обода банки, закатывающего соединение верхней крышки с боковой стенкой банки. 3. Верхняя крышка по п.1, отличающаяся тем, что указанная гигиеническая покрывающая часть тонкой пластины простирается до контура указанной открывающейся части. 4. Верхняя крышка по п.1, отличающаяся тем, что наружный край указанной покрывающей части плотно посажен в посадочной канавке, образованной на верхней крышке с внутренней стороны внутренней стенки закаточного обода указанной банки, и вставлен в эту посадочную канавку на длину, равную толщине указанной гигиенической покрывающей части. 5. Верхняя крышка по п.1, отличающаяся тем, что ее верхняя стенка имеет плоскую поверхность, а гигиеническая накладка прикреплена с помощью крепежного элемента к плоской верхней стенке. 6. Верхняя крышка по п.1, отличающаяся тем, что указанные упрочняющие средства содержат первое ребро жесткости складчатого компактного прямоугольного сечения, расположенное на указанном элементе открывателя в осевом направлении от наружного края указанного элемента открывателя до внешней стороны указанного упругого колпачка. 7. Верхняя крышка по п.1, отличающаяся тем, что указанные упрочняющие средства содержат второе ребро жесткости арковидного поперечного сечения, расположенное на указанном элементе открывателя в осевом направлении от наружного края указанного элемента открывателя до внешней стороны указанного упругого колпачка. 8. Верхняя крышка по п.1, отличающаяся тем, что указанные упрочняющие средства содержат первое и второе ребра жесткости соответственно складчатого компактного поперечного сечения и арковидного поперечного сечения, расположенные на указанном элементе от 002679 18 крывателя в осевом направлении параллельно от наружного края указанного элемента открывателя до внешней стороны указанного упругого колпачка. 9. Верхняя крышка по п.1, отличающаяся тем, что указанные упрочняющие средства содержат симметричный или несимметричный упрочняющий участок, состоящий из множества выступов и впадин, выполненных на указанном элементе открывателя. 10. Верхняя крышка по п.1, отличающаяся тем, что указанный контур разрезания выдавлен с образованием вдавленного шва или полностью прорезан с образованием прорези. 11. Верхняя крышка по п.1, отличающаяся тем, что указанная гигиеническая накладка прикреплена к верхней крышке с помощью двух или более крепежных элементов. 12. Верхняя крышка по п.1, отличающаяся тем, что указанный упругий колпачок снабжен выполненным по его наружному краю взаимодействующим ободком, а на верхней части упругого колпачка выполнена прорезь взаимодействия, причем указанные ободок и прорезь предназначены для обеспечения стабильного и надежного выполнения упругим колпачком требуемого упругого взаимодействия. 13. Верхняя крышка по п.1, отличающаяся тем, что указанный упругий колпачок имеет полусферический или другой профиль, полученный видоизменением полусферического. 14. Верхняя крышка по п.1, отличающаяся тем, что указанный контур разрезания имеет арковидную или другую форму, полученную видоизменением арковидной. 15. Верхняя крышка банок для напитков,содержащая открывающуюся часть, ограниченную вдавленным швом и выборочно отламывающуюся по вдавленному шву с образованием отверстия в верхней крышке, и открыватель,прикрепленный к верхней крышке с помощью крепежного элемента, причем внутренний конец открывателя расположен на открывающейся части для надавливания на нее при необходимости, а наружный конец - с внутренней стороны внутренней стенки закаточного обода указанной верхней крышки, отличающаяся тем, что на указанном открывателе между его наружным концом и образованной около крепежного элемента арковидной щелью выполнен подвергающийся действию большого пальца руки упругий колпачок. 16. Верхняя крышка по п.15, отличающаяся тем, что по наружному краю указанного упругого колпачка выполнен взаимодействующий ободок для обеспечения стабильности и надежности выполнения колпачком требуемого упругого взаимодействия, а указанный внутренний конец открывателя расположен внутри участка,ограниченного вдавленным швом. 17. Верхняя крышка по п.1 или 15, отличающаяся тем, что верхняя часть указанного 19 упругого колпачка имеет полусферический или другой видоизмененный профиль, полученный из полусферического, причем на указанной верхней части колпачка выполнена симметричная или несимметричная прорезь для обеспечения стабильности и надежности выполнения колпачком требуемого упругого взаимодействия. 18. Верхняя крышка по п.15, отличающаяся тем, что указанный открыватель прикреплен с помощью крепежного элемента к верхней крышке с возможностью поворота таким образом, что в нормальном положении открыватель расположен на открывающейся части, чтобы закрывать ее, а по выбору повернут в положения для поднятия, в котором его поднимают как 20 рычаг для отламывания открывающейся части по вдавленному шву. 19. Верхняя крышка по одному из пп.1, 15 или 18, отличающаяся тем, что верхняя поверхность упругого колпачка выполнена плоской,наклонной или вогнутой. 20. Верхняя крышка по п.17 или 18, отличающаяся тем, что указанная прорезь на верхней части упругого колпачка выполнена сквозной или несквозной. 21. Верхняя крышка по п.17 или 18, отличающаяся тем, что профиль указанного упругого колпачка получен видоизменением полусферического профиля, причем на верхней части колпачка выполнена прорезь.
