Вспомогательное приспособление для снятия чулок

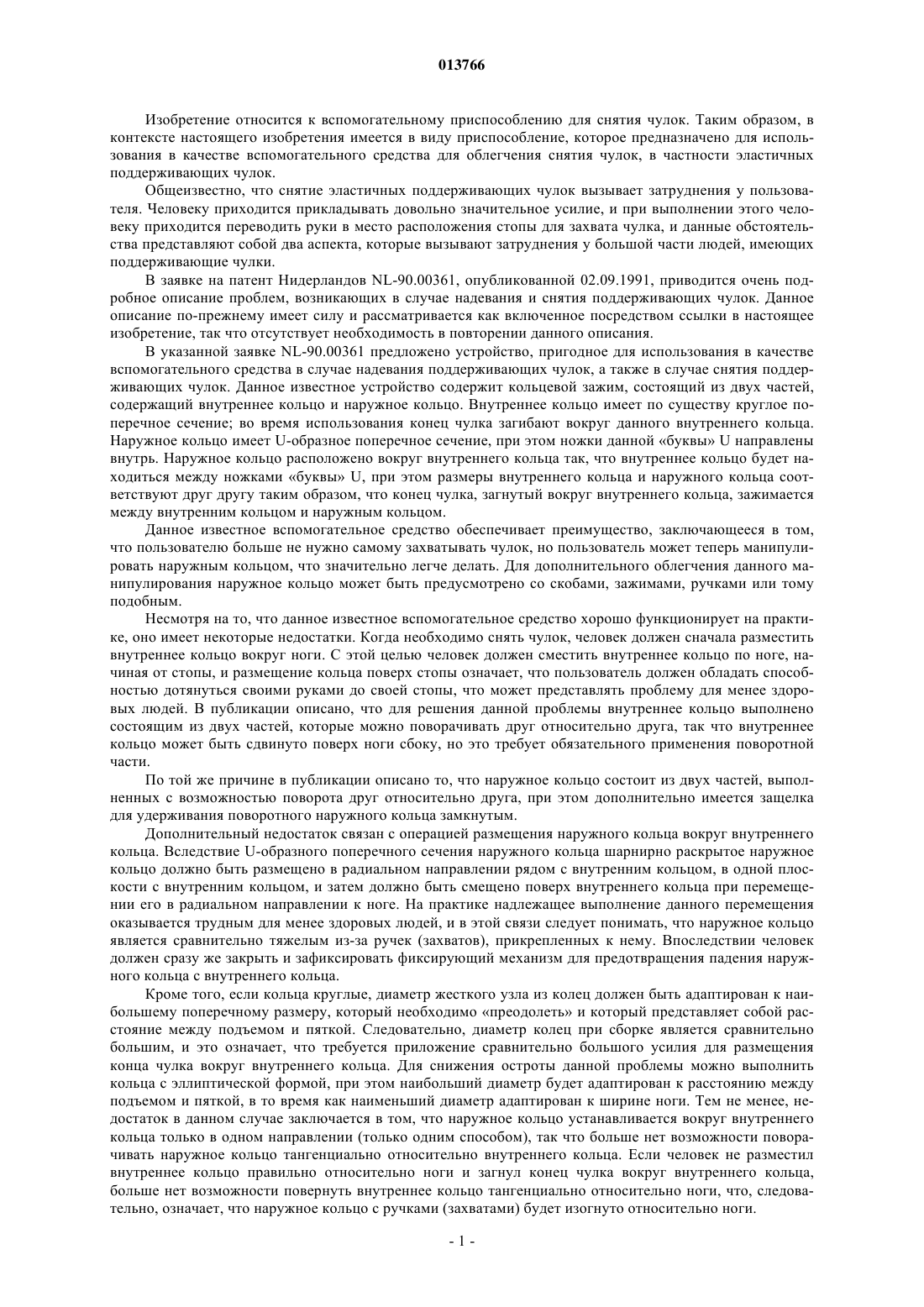

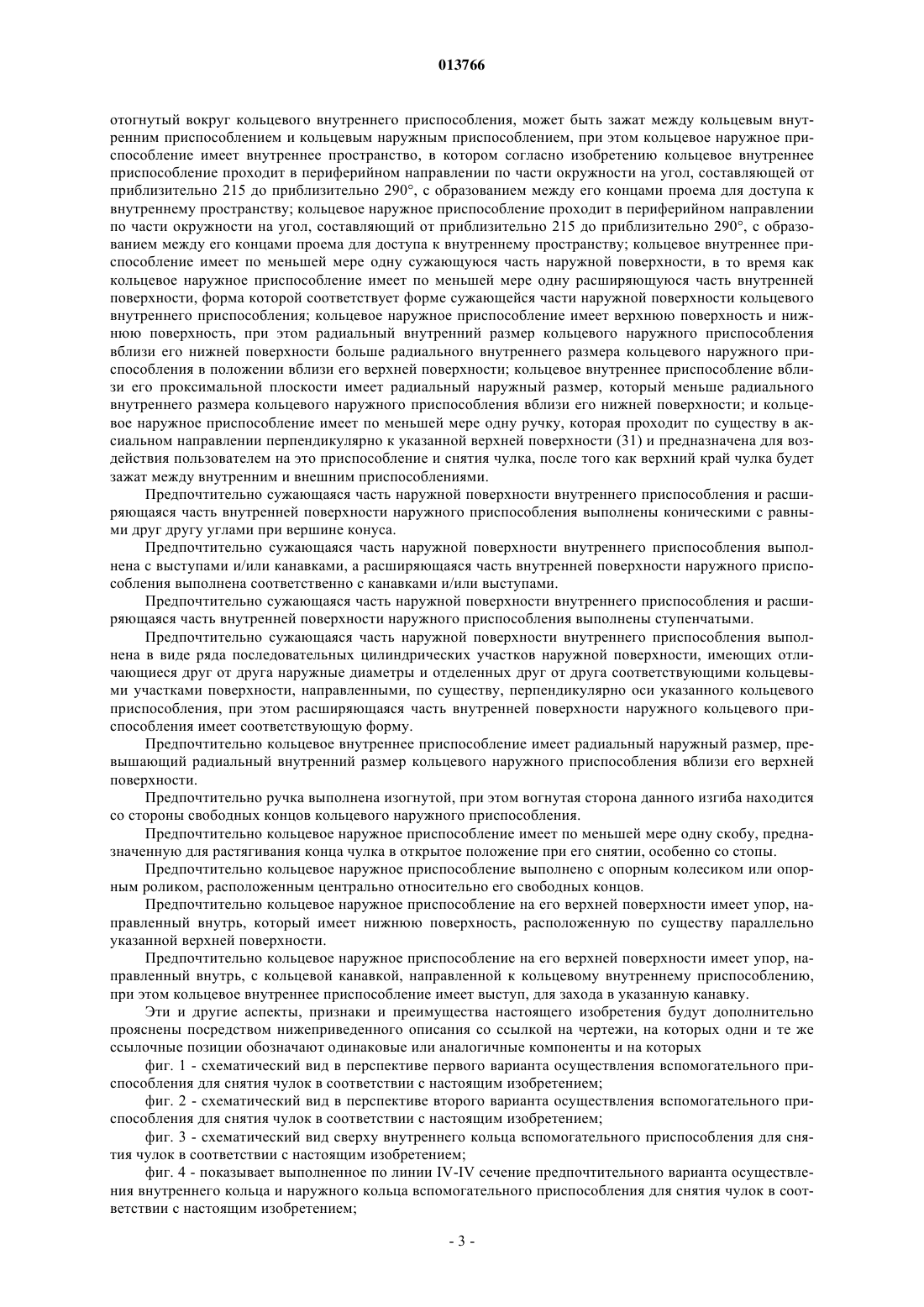

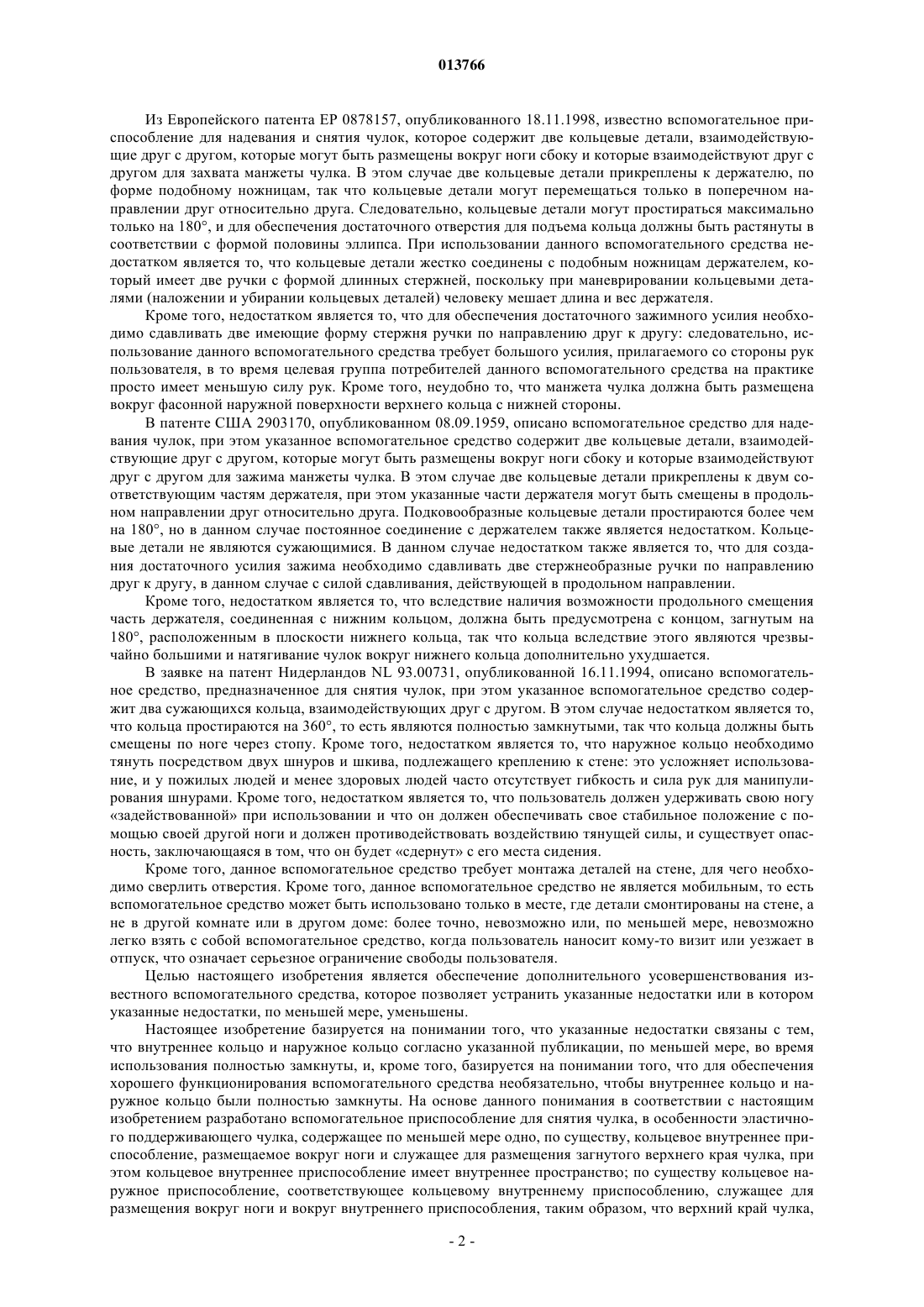

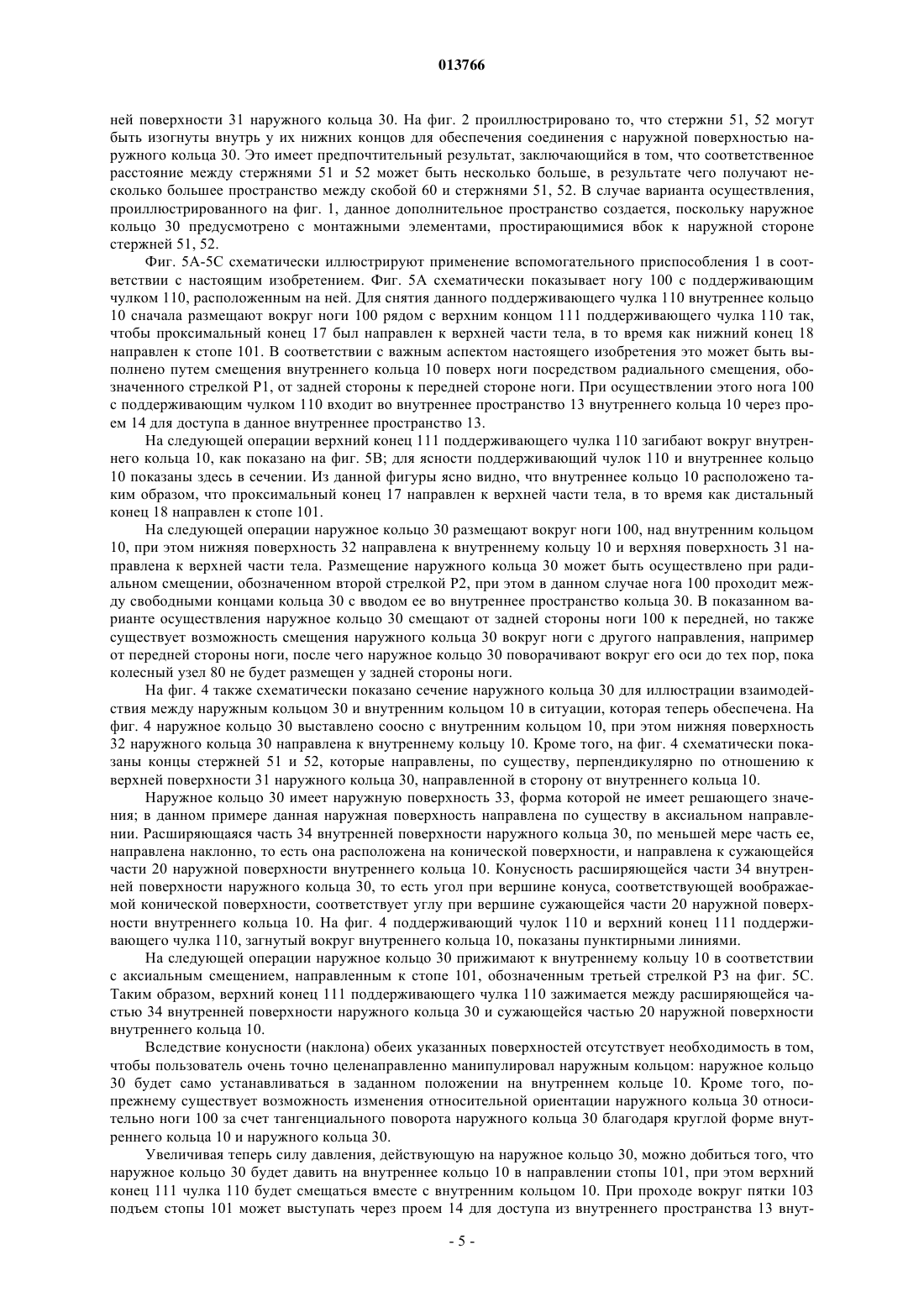

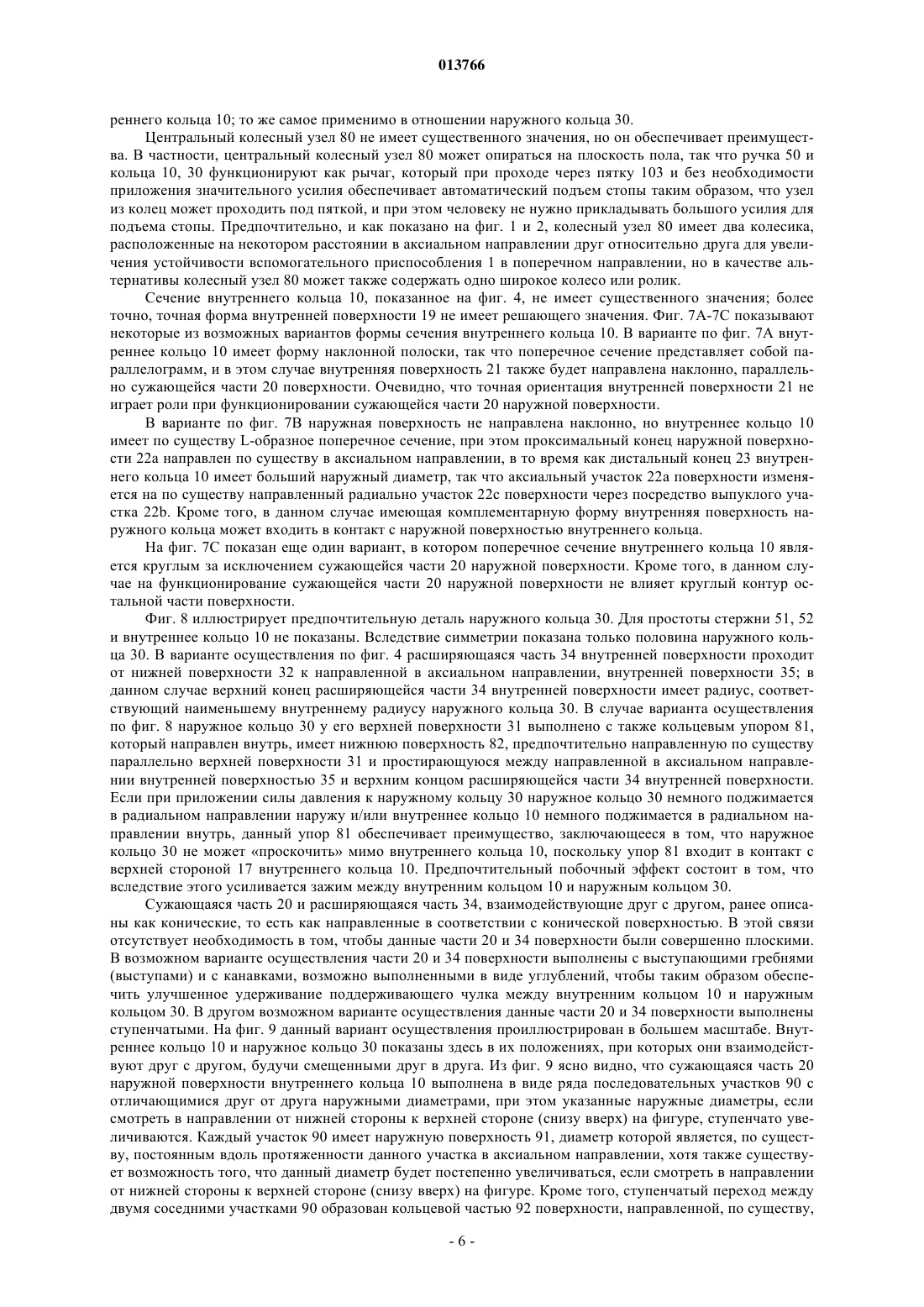

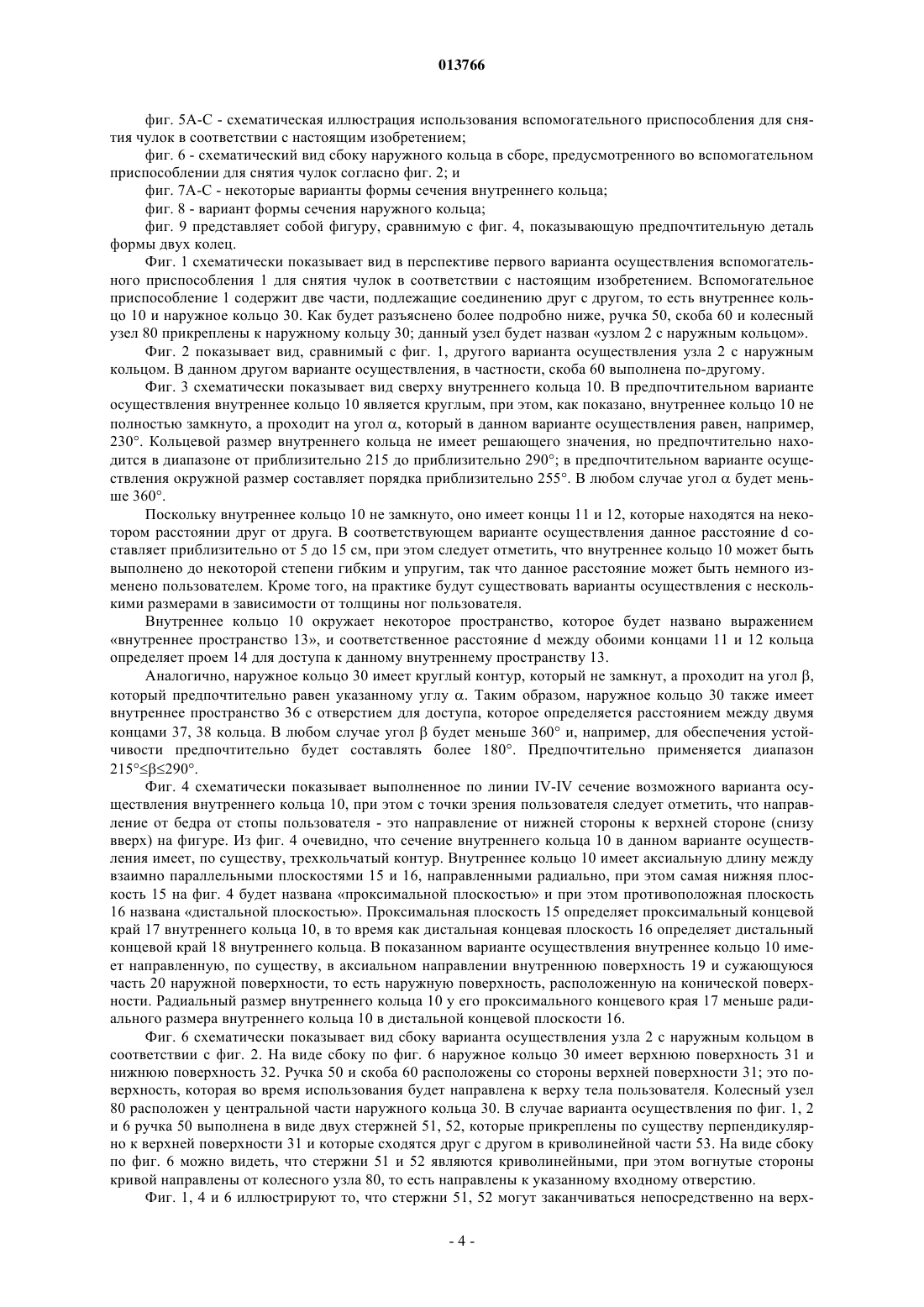

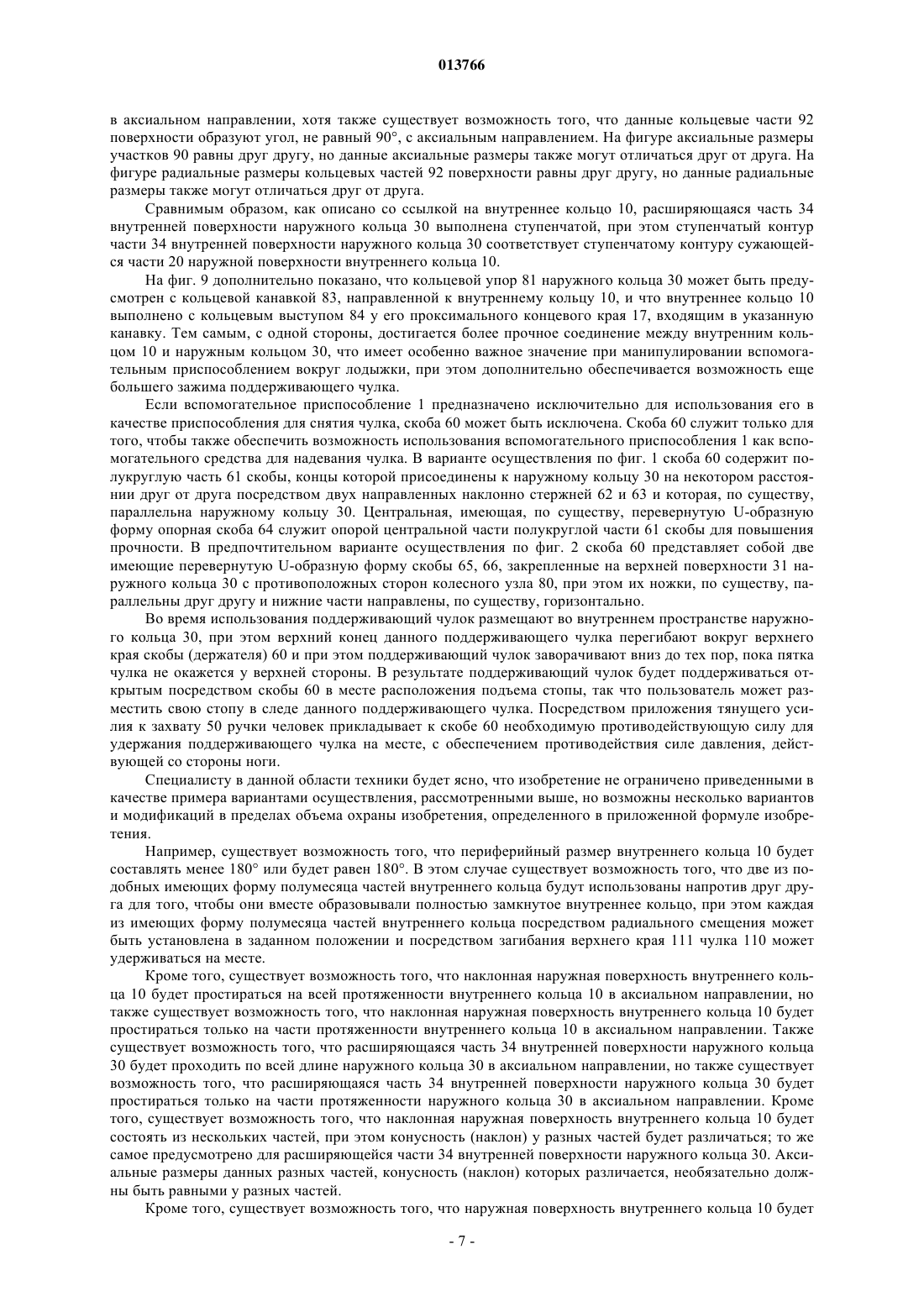

013766 Изобретение относится к вспомогательному приспособлению для снятия чулок. Таким образом, в контексте настоящего изобретения имеется в виду приспособление, которое предназначено для использования в качестве вспомогательного средства для облегчения снятия чулок, в частности эластичных поддерживающих чулок. Общеизвестно, что снятие эластичных поддерживающих чулок вызывает затруднения у пользователя. Человеку приходится прикладывать довольно значительное усилие, и при выполнении этого человеку приходится переводить руки в место расположения стопы для захвата чулка, и данные обстоятельства представляют собой два аспекта, которые вызывают затруднения у большой части людей, имеющих поддерживающие чулки. В заявке на патент Нидерландов NL-90.00361, опубликованной 02.09.1991, приводится очень подробное описание проблем, возникающих в случае надевания и снятия поддерживающих чулок. Данное описание по-прежнему имеет силу и рассматривается как включенное посредством ссылки в настоящее изобретение, так что отсутствует необходимость в повторении данного описания. В указанной заявке NL-90.00361 предложено устройство, пригодное для использования в качестве вспомогательного средства в случае надевания поддерживающих чулок, а также в случае снятия поддерживающих чулок. Данное известное устройство содержит кольцевой зажим, состоящий из двух частей,содержащий внутреннее кольцо и наружное кольцо. Внутреннее кольцо имеет по существу круглое поперечное сечение; во время использования конец чулка загибают вокруг данного внутреннего кольца. Наружное кольцо имеет U-образное поперечное сечение, при этом ножки данной буквы U направлены внутрь. Наружное кольцо расположено вокруг внутреннего кольца так, что внутреннее кольцо будет находиться между ножками буквы U, при этом размеры внутреннего кольца и наружного кольца соответствуют друг другу таким образом, что конец чулка, загнутый вокруг внутреннего кольца, зажимается между внутренним кольцом и наружным кольцом. Данное известное вспомогательное средство обеспечивает преимущество, заключающееся в том,что пользователю больше не нужно самому захватывать чулок, но пользователь может теперь манипулировать наружным кольцом, что значительно легче делать. Для дополнительного облегчения данного манипулирования наружное кольцо может быть предусмотрено со скобами, зажимами, ручками или тому подобным. Несмотря на то, что данное известное вспомогательное средство хорошо функционирует на практике, оно имеет некоторые недостатки. Когда необходимо снять чулок, человек должен сначала разместить внутреннее кольцо вокруг ноги. С этой целью человек должен сместить внутреннее кольцо по ноге, начиная от стопы, и размещение кольца поверх стопы означает, что пользователь должен обладать способностью дотянуться своими руками до своей стопы, что может представлять проблему для менее здоровых людей. В публикации описано, что для решения данной проблемы внутреннее кольцо выполнено состоящим из двух частей, которые можно поворачивать друг относительно друга, так что внутреннее кольцо может быть сдвинуто поверх ноги сбоку, но это требует обязательного применения поворотной части. По той же причине в публикации описано то, что наружное кольцо состоит из двух частей, выполненных с возможностью поворота друг относительно друга, при этом дополнительно имеется защелка для удерживания поворотного наружного кольца замкнутым. Дополнительный недостаток связан с операцией размещения наружного кольца вокруг внутреннего кольца. Вследствие U-образного поперечного сечения наружного кольца шарнирно раскрытое наружное кольцо должно быть размещено в радиальном направлении рядом с внутренним кольцом, в одной плоскости с внутренним кольцом, и затем должно быть смещено поверх внутреннего кольца при перемещении его в радиальном направлении к ноге. На практике надлежащее выполнение данного перемещения оказывается трудным для менее здоровых людей, и в этой связи следует понимать, что наружное кольцо является сравнительно тяжелым из-за ручек (захватов), прикрепленных к нему. Впоследствии человек должен сразу же закрыть и зафиксировать фиксирующий механизм для предотвращения падения наружного кольца с внутреннего кольца. Кроме того, если кольца круглые, диаметр жесткого узла из колец должен быть адаптирован к наибольшему поперечному размеру, который необходимо преодолеть и который представляет собой расстояние между подъемом и пяткой. Следовательно, диаметр колец при сборке является сравнительно большим, и это означает, что требуется приложение сравнительно большого усилия для размещения конца чулка вокруг внутреннего кольца. Для снижения остроты данной проблемы можно выполнить кольца с эллиптической формой, при этом наибольший диаметр будет адаптирован к расстоянию между подъемом и пяткой, в то время как наименьший диаметр адаптирован к ширине ноги. Тем не менее, недостаток в данном случае заключается в том, что наружное кольцо устанавливается вокруг внутреннего кольца только в одном направлении (только одним способом), так что больше нет возможности поворачивать наружное кольцо тангенциально относительно внутреннего кольца. Если человек не разместил внутреннее кольцо правильно относительно ноги и загнул конец чулка вокруг внутреннего кольца,больше нет возможности повернуть внутреннее кольцо тангенциально относительно ноги, что, следовательно, означает, что наружное кольцо с ручками (захватами) будет изогнуто относительно ноги.-1 013766 Из Европейского патента ЕР 0878157, опубликованного 18.11.1998, известно вспомогательное приспособление для надевания и снятия чулок, которое содержит две кольцевые детали, взаимодействующие друг с другом, которые могут быть размещены вокруг ноги сбоку и которые взаимодействуют друг с другом для захвата манжеты чулка. В этом случае две кольцевые детали прикреплены к держателю, по форме подобному ножницам, так что кольцевые детали могут перемещаться только в поперечном направлении друг относительно друга. Следовательно, кольцевые детали могут простираться максимально только на 180, и для обеспечения достаточного отверстия для подъема кольца должны быть растянуты в соответствии с формой половины эллипса. При использовании данного вспомогательного средства недостатком является то, что кольцевые детали жестко соединены с подобным ножницам держателем, который имеет две ручки с формой длинных стержней, поскольку при маневрировании кольцевыми деталями (наложении и убирании кольцевых деталей) человеку мешает длина и вес держателя. Кроме того, недостатком является то, что для обеспечения достаточного зажимного усилия необходимо сдавливать две имеющие форму стержня ручки по направлению друг к другу: следовательно, использование данного вспомогательного средства требует большого усилия, прилагаемого со стороны рук пользователя, в то время целевая группа потребителей данного вспомогательного средства на практике просто имеет меньшую силу рук. Кроме того, неудобно то, что манжета чулка должна быть размещена вокруг фасонной наружной поверхности верхнего кольца с нижней стороны. В патенте США 2903170, опубликованном 08.09.1959, описано вспомогательное средство для надевания чулок, при этом указанное вспомогательное средство содержит две кольцевые детали, взаимодействующие друг с другом, которые могут быть размещены вокруг ноги сбоку и которые взаимодействуют друг с другом для зажима манжеты чулка. В этом случае две кольцевые детали прикреплены к двум соответствующим частям держателя, при этом указанные части держателя могут быть смещены в продольном направлении друг относительно друга. Подковообразные кольцевые детали простираются более чем на 180, но в данном случае постоянное соединение с держателем также является недостатком. Кольцевые детали не являются сужающимися. В данном случае недостатком также является то, что для создания достаточного усилия зажима необходимо сдавливать две стержнеобразные ручки по направлению друг к другу, в данном случае с силой сдавливания, действующей в продольном направлении. Кроме того, недостатком является то, что вследствие наличия возможности продольного смещения часть держателя, соединенная с нижним кольцом, должна быть предусмотрена с концом, загнутым на 180, расположенным в плоскости нижнего кольца, так что кольца вследствие этого являются чрезвычайно большими и натягивание чулок вокруг нижнего кольца дополнительно ухудшается. В заявке на патент Нидерландов NL 93.00731, опубликованной 16.11.1994, описано вспомогательное средство, предназначенное для снятия чулок, при этом указанное вспомогательное средство содержит два сужающихся кольца, взаимодействующих друг с другом. В этом случае недостатком является то,что кольца простираются на 360, то есть являются полностью замкнутыми, так что кольца должны быть смещены по ноге через стопу. Кроме того, недостатком является то, что наружное кольцо необходимо тянуть посредством двух шнуров и шкива, подлежащего креплению к стене: это усложняет использование, и у пожилых людей и менее здоровых людей часто отсутствует гибкость и сила рук для манипулирования шнурами. Кроме того, недостатком является то, что пользователь должен удерживать свою ногу задействованной при использовании и что он должен обеспечивать свое стабильное положение с помощью своей другой ноги и должен противодействовать воздействию тянущей силы, и существует опасность, заключающаяся в том, что он будет сдернут с его места сидения. Кроме того, данное вспомогательное средство требует монтажа деталей на стене, для чего необходимо сверлить отверстия. Кроме того, данное вспомогательное средство не является мобильным, то есть вспомогательное средство может быть использовано только в месте, где детали смонтированы на стене, а не в другой комнате или в другом доме: более точно, невозможно или, по меньшей мере, невозможно легко взять с собой вспомогательное средство, когда пользователь наносит кому-то визит или уезжает в отпуск, что означает серьезное ограничение свободы пользователя. Целью настоящего изобретения является обеспечение дополнительного усовершенствования известного вспомогательного средства, которое позволяет устранить указанные недостатки или в котором указанные недостатки, по меньшей мере, уменьшены. Настоящее изобретение базируется на понимании того, что указанные недостатки связаны с тем,что внутреннее кольцо и наружное кольцо согласно указанной публикации, по меньшей мере, во время использования полностью замкнуты, и, кроме того, базируется на понимании того, что для обеспечения хорошего функционирования вспомогательного средства необязательно, чтобы внутреннее кольцо и наружное кольцо были полностью замкнуты. На основе данного понимания в соответствии с настоящим изобретением разработано вспомогательное приспособление для снятия чулка, в особенности эластичного поддерживающего чулка, содержащее по меньшей мере одно, по существу, кольцевое внутреннее приспособление, размещаемое вокруг ноги и служащее для размещения загнутого верхнего края чулка, при этом кольцевое внутреннее приспособление имеет внутреннее пространство; по существу кольцевое наружное приспособление, соответствующее кольцевому внутреннему приспособлению, служащее для размещения вокруг ноги и вокруг внутреннего приспособления, таким образом, что верхний край чулка,-2 013766 отогнутый вокруг кольцевого внутреннего приспособления, может быть зажат между кольцевым внутренним приспособлением и кольцевым наружным приспособлением, при этом кольцевое наружное приспособление имеет внутреннее пространство, в котором согласно изобретению кольцевое внутреннее приспособление проходит в периферийном направлении по части окружности на угол, составляющей от приблизительно 215 до приблизительно 290, с образованием между его концами проема для доступа к внутреннему пространству; кольцевое наружное приспособление проходит в периферийном направлении по части окружности на угол, составляющий от приблизительно 215 до приблизительно 290, с образованием между его концами проема для доступа к внутреннему пространству; кольцевое внутреннее приспособление имеет по меньшей мере одну сужающуюся часть наружной поверхности, в то время как кольцевое наружное приспособление имеет по меньшей мере одну расширяющуюся часть внутренней поверхности, форма которой соответствует форме сужающейся части наружной поверхности кольцевого внутреннего приспособления; кольцевое наружное приспособление имеет верхнюю поверхность и нижнюю поверхность, при этом радиальный внутренний размер кольцевого наружного приспособления вблизи его нижней поверхности больше радиального внутреннего размера кольцевого наружного приспособления в положении вблизи его верхней поверхности; кольцевое внутреннее приспособление вблизи его проксимальной плоскости имеет радиальный наружный размер, который меньше радиального внутреннего размера кольцевого наружного приспособления вблизи его нижней поверхности; и кольцевое наружное приспособление имеет по меньшей мере одну ручку, которая проходит по существу в аксиальном направлении перпендикулярно к указанной верхней поверхности (31) и предназначена для воздействия пользователем на это приспособление и снятия чулка, после того как верхний край чулка будет зажат между внутренним и внешним приспособлениями. Предпочтительно сужающаяся часть наружной поверхности внутреннего приспособления и расширяющаяся часть внутренней поверхности наружного приспособления выполнены коническими с равными друг другу углами при вершине конуса. Предпочтительно сужающаяся часть наружной поверхности внутреннего приспособления выполнена с выступами и/или канавками, а расширяющаяся часть внутренней поверхности наружного приспособления выполнена соответственно с канавками и/или выступами. Предпочтительно сужающаяся часть наружной поверхности внутреннего приспособления и расширяющаяся часть внутренней поверхности наружного приспособления выполнены ступенчатыми. Предпочтительно сужающаяся часть наружной поверхности внутреннего приспособления выполнена в виде ряда последовательных цилиндрических участков наружной поверхности, имеющих отличающиеся друг от друга наружные диаметры и отделенных друг от друга соответствующими кольцевыми участками поверхности, направленными, по существу, перпендикулярно оси указанного кольцевого приспособления, при этом расширяющаяся часть внутренней поверхности наружного кольцевого приспособления имеет соответствующую форму. Предпочтительно кольцевое внутреннее приспособление имеет радиальный наружный размер, превышающий радиальный внутренний размер кольцевого наружного приспособления вблизи его верхней поверхности. Предпочтительно ручка выполнена изогнутой, при этом вогнутая сторона данного изгиба находится со стороны свободных концов кольцевого наружного приспособления. Предпочтительно кольцевое наружное приспособление имеет по меньшей мере одну скобу, предназначенную для растягивания конца чулка в открытое положение при его снятии, особенно со стопы. Предпочтительно кольцевое наружное приспособление выполнено с опорным колесиком или опорным роликом, расположенным центрально относительно его свободных концов. Предпочтительно кольцевое наружное приспособление на его верхней поверхности имеет упор, направленный внутрь, который имеет нижнюю поверхность, расположенную по существу параллельно указанной верхней поверхности. Предпочтительно кольцевое наружное приспособление на его верхней поверхности имеет упор, направленный внутрь, с кольцевой канавкой, направленной к кольцевому внутреннему приспособлению,при этом кольцевое внутреннее приспособление имеет выступ, для захода в указанную канавку. Эти и другие аспекты, признаки и преимущества настоящего изобретения будут дополнительно прояснены посредством нижеприведенного описания со ссылкой на чертежи, на которых одни и те же ссылочные позиции обозначают одинаковые или аналогичные компоненты и на которых фиг. 1 - схематический вид в перспективе первого варианта осуществления вспомогательного приспособления для снятия чулок в соответствии с настоящим изобретением; фиг. 2 - схематический вид в перспективе второго варианта осуществления вспомогательного приспособления для снятия чулок в соответствии с настоящим изобретением; фиг. 3 - схематический вид сверху внутреннего кольца вспомогательного приспособления для снятия чулок в соответствии с настоящим изобретением; фиг. 4 - показывает выполненное по линии IV-IV сечение предпочтительного варианта осуществления внутреннего кольца и наружного кольца вспомогательного приспособления для снятия чулок в соответствии с настоящим изобретением;-3 013766 фиг. 5 А-С - схематическая иллюстрация использования вспомогательного приспособления для снятия чулок в соответствии с настоящим изобретением; фиг. 6 - схематический вид сбоку наружного кольца в сборе, предусмотренного во вспомогательном приспособлении для снятия чулок согласно фиг. 2; и фиг. 7 А-С - некоторые варианты формы сечения внутреннего кольца; фиг. 8 - вариант формы сечения наружного кольца; фиг. 9 представляет собой фигуру, сравнимую с фиг. 4, показывающую предпочтительную деталь формы двух колец. Фиг. 1 схематически показывает вид в перспективе первого варианта осуществления вспомогательного приспособления 1 для снятия чулок в соответствии с настоящим изобретением. Вспомогательное приспособление 1 содержит две части, подлежащие соединению друг с другом, то есть внутреннее кольцо 10 и наружное кольцо 30. Как будет разъяснено более подробно ниже, ручка 50, скоба 60 и колесный узел 80 прикреплены к наружному кольцу 30; данный узел будет назван узлом 2 с наружным кольцом. Фиг. 2 показывает вид, сравнимый с фиг. 1, другого варианта осуществления узла 2 с наружным кольцом. В данном другом варианте осуществления, в частности, скоба 60 выполнена по-другому. Фиг. 3 схематически показывает вид сверху внутреннего кольца 10. В предпочтительном варианте осуществления внутреннее кольцо 10 является круглым, при этом, как показано, внутреннее кольцо 10 не полностью замкнуто, а проходит на угол , который в данном варианте осуществления равен, например,230. Кольцевой размер внутреннего кольца не имеет решающего значения, но предпочтительно находится в диапазоне от приблизительно 215 до приблизительно 290; в предпочтительном варианте осуществления окружной размер составляет порядка приблизительно 255. В любом случае уголбудет меньше 360. Поскольку внутреннее кольцо 10 не замкнуто, оно имеет концы 11 и 12, которые находятся на некотором расстоянии друг от друга. В соответствующем варианте осуществления данное расстояние d составляет приблизительно от 5 до 15 см, при этом следует отметить, что внутреннее кольцо 10 может быть выполнено до некоторой степени гибким и упругим, так что данное расстояние может быть немного изменено пользователем. Кроме того, на практике будут существовать варианты осуществления с несколькими размерами в зависимости от толщины ног пользователя. Внутреннее кольцо 10 окружает некоторое пространство, которое будет названо выражением внутреннее пространство 13, и соответственное расстояние d между обоими концами 11 и 12 кольца определяет проем 14 для доступа к данному внутреннему пространству 13. Аналогично, наружное кольцо 30 имеет круглый контур, который не замкнут, а проходит на угол ,который предпочтительно равен указанному углу . Таким образом, наружное кольцо 30 также имеет внутреннее пространство 36 с отверстием для доступа, которое определяется расстоянием между двумя концами 37, 38 кольца. В любом случае уголбудет меньше 360 и, например, для обеспечения устойчивости предпочтительно будет составлять более 180. Предпочтительно применяется диапазон 215290. Фиг. 4 схематически показывает выполненное по линии IV-IV сечение возможного варианта осуществления внутреннего кольца 10, при этом с точки зрения пользователя следует отметить, что направление от бедра от стопы пользователя - это направление от нижней стороны к верхней стороне (снизу вверх) на фигуре. Из фиг. 4 очевидно, что сечение внутреннего кольца 10 в данном варианте осуществления имеет, по существу, трехкольчатый контур. Внутреннее кольцо 10 имеет аксиальную длину между взаимно параллельными плоскостями 15 и 16, направленными радиально, при этом самая нижняя плоскость 15 на фиг. 4 будет названа проксимальной плоскостью и при этом противоположная плоскость 16 названа дистальной плоскостью. Проксимальная плоскость 15 определяет проксимальный концевой край 17 внутреннего кольца 10, в то время как дистальная концевая плоскость 16 определяет дистальный концевой край 18 внутреннего кольца. В показанном варианте осуществления внутреннее кольцо 10 имеет направленную, по существу, в аксиальном направлении внутреннюю поверхность 19 и сужающуюся часть 20 наружной поверхности, то есть наружную поверхность, расположенную на конической поверхности. Радиальный размер внутреннего кольца 10 у его проксимального концевого края 17 меньше радиального размера внутреннего кольца 10 в дистальной концевой плоскости 16. Фиг. 6 схематически показывает вид сбоку варианта осуществления узла 2 с наружным кольцом в соответствии с фиг. 2. На виде сбоку по фиг. 6 наружное кольцо 30 имеет верхнюю поверхность 31 и нижнюю поверхность 32. Ручка 50 и скоба 60 расположены со стороны верхней поверхности 31; это поверхность, которая во время использования будет направлена к верху тела пользователя. Колесный узел 80 расположен у центральной части наружного кольца 30. В случае варианта осуществления по фиг. 1, 2 и 6 ручка 50 выполнена в виде двух стержней 51, 52, которые прикреплены по существу перпендикулярно к верхней поверхности 31 и которые сходятся друг с другом в криволинейной части 53. На виде сбоку по фиг. 6 можно видеть, что стержни 51 и 52 являются криволинейными, при этом вогнутые стороны кривой направлены от колесного узла 80, то есть направлены к указанному входному отверстию. Фиг. 1, 4 и 6 иллюстрируют то, что стержни 51, 52 могут заканчиваться непосредственно на верх-4 013766 ней поверхности 31 наружного кольца 30. На фиг. 2 проиллюстрировано то, что стержни 51, 52 могут быть изогнуты внутрь у их нижних концов для обеспечения соединения с наружной поверхностью наружного кольца 30. Это имеет предпочтительный результат, заключающийся в том, что соответственное расстояние между стержнями 51 и 52 может быть несколько больше, в результате чего получают несколько большее пространство между скобой 60 и стержнями 51, 52. В случае варианта осуществления,проиллюстрированного на фиг. 1, данное дополнительное пространство создается, поскольку наружное кольцо 30 предусмотрено с монтажными элементами, простирающимися вбок к наружной стороне стержней 51, 52. Фиг. 5 А-5 С схематически иллюстрируют применение вспомогательного приспособления 1 в соответствии с настоящим изобретением. Фиг. 5 А схематически показывает ногу 100 с поддерживающим чулком 110, расположенным на ней. Для снятия данного поддерживающего чулка 110 внутреннее кольцо 10 сначала размещают вокруг ноги 100 рядом с верхним концом 111 поддерживающего чулка 110 так,чтобы проксимальный конец 17 был направлен к верхней части тела, в то время как нижний конец 18 направлен к стопе 101. В соответствии с важным аспектом настоящего изобретения это может быть выполнено путем смещения внутреннего кольца 10 поверх ноги посредством радиального смещения, обозначенного стрелкой Р 1, от задней стороны к передней стороне ноги. При осуществлении этого нога 100 с поддерживающим чулком 110 входит во внутреннее пространство 13 внутреннего кольца 10 через проем 14 для доступа в данное внутреннее пространство 13. На следующей операции верхний конец 111 поддерживающего чулка 110 загибают вокруг внутреннего кольца 10, как показано на фиг. 5 В; для ясности поддерживающий чулок 110 и внутреннее кольцо 10 показаны здесь в сечении. Из данной фигуры ясно видно, что внутреннее кольцо 10 расположено таким образом, что проксимальный конец 17 направлен к верхней части тела, в то время как дистальный конец 18 направлен к стопе 101. На следующей операции наружное кольцо 30 размещают вокруг ноги 100, над внутренним кольцом 10, при этом нижняя поверхность 32 направлена к внутреннему кольцу 10 и верхняя поверхность 31 направлена к верхней части тела. Размещение наружного кольца 30 может быть осуществлено при радиальном смещении, обозначенном второй стрелкой Р 2, при этом в данном случае нога 100 проходит между свободными концами кольца 30 с вводом ее во внутреннее пространство кольца 30. В показанном варианте осуществления наружное кольцо 30 смещают от задней стороны ноги 100 к передней, но также существует возможность смещения наружного кольца 30 вокруг ноги с другого направления, например от передней стороны ноги, после чего наружное кольцо 30 поворачивают вокруг его оси до тех пор, пока колесный узел 80 не будет размещен у задней стороны ноги. На фиг. 4 также схематически показано сечение наружного кольца 30 для иллюстрации взаимодействия между наружным кольцом 30 и внутренним кольцом 10 в ситуации, которая теперь обеспечена. На фиг. 4 наружное кольцо 30 выставлено соосно с внутренним кольцом 10, при этом нижняя поверхность 32 наружного кольца 30 направлена к внутреннему кольцу 10. Кроме того, на фиг. 4 схематически показаны концы стержней 51 и 52, которые направлены, по существу, перпендикулярно по отношению к верхней поверхности 31 наружного кольца 30, направленной в сторону от внутреннего кольца 10. Наружное кольцо 30 имеет наружную поверхность 33, форма которой не имеет решающего значения; в данном примере данная наружная поверхность направлена по существу в аксиальном направлении. Расширяющаяся часть 34 внутренней поверхности наружного кольца 30, по меньшей мере часть ее,направлена наклонно, то есть она расположена на конической поверхности, и направлена к сужающейся части 20 наружной поверхности внутреннего кольца 10. Конусность расширяющейся части 34 внутренней поверхности наружного кольца 30, то есть угол при вершине конуса, соответствующей воображаемой конической поверхности, соответствует углу при вершине сужающейся части 20 наружной поверхности внутреннего кольца 10. На фиг. 4 поддерживающий чулок 110 и верхний конец 111 поддерживающего чулка 110, загнутый вокруг внутреннего кольца 10, показаны пунктирными линиями. На следующей операции наружное кольцо 30 прижимают к внутреннему кольцу 10 в соответствии с аксиальным смещением, направленным к стопе 101, обозначенным третьей стрелкой Р 3 на фиг. 5 С. Таким образом, верхний конец 111 поддерживающего чулка 110 зажимается между расширяющейся частью 34 внутренней поверхности наружного кольца 30 и сужающейся частью 20 наружной поверхности внутреннего кольца 10. Вследствие конусности (наклона) обеих указанных поверхностей отсутствует необходимость в том,чтобы пользователь очень точно целенаправленно манипулировал наружным кольцом: наружное кольцо 30 будет само устанавливаться в заданном положении на внутреннем кольце 10. Кроме того, попрежнему существует возможность изменения относительной ориентации наружного кольца 30 относительно ноги 100 за счет тангенциального поворота наружного кольца 30 благодаря круглой форме внутреннего кольца 10 и наружного кольца 30. Увеличивая теперь силу давления, действующую на наружное кольцо 30, можно добиться того, что наружное кольцо 30 будет давить на внутреннее кольцо 10 в направлении стопы 101, при этом верхний конец 111 чулка 110 будет смещаться вместе с внутренним кольцом 10. При проходе вокруг пятки 103 подъем стопы 101 может выступать через проем 14 для доступа из внутреннего пространства 13 внут-5 013766 реннего кольца 10; то же самое применимо в отношении наружного кольца 30. Центральный колесный узел 80 не имеет существенного значения, но он обеспечивает преимущества. В частности, центральный колесный узел 80 может опираться на плоскость пола, так что ручка 50 и кольца 10, 30 функционируют как рычаг, который при проходе через пятку 103 и без необходимости приложения значительного усилия обеспечивает автоматический подъем стопы таким образом, что узел из колец может проходить под пяткой, и при этом человеку не нужно прикладывать большого усилия для подъема стопы. Предпочтительно, и как показано на фиг. 1 и 2, колесный узел 80 имеет два колесика,расположенные на некотором расстоянии в аксиальном направлении друг относительно друга для увеличения устойчивости вспомогательного приспособления 1 в поперечном направлении, но в качестве альтернативы колесный узел 80 может также содержать одно широкое колесо или ролик. Сечение внутреннего кольца 10, показанное на фиг. 4, не имеет существенного значения; более точно, точная форма внутренней поверхности 19 не имеет решающего значения. Фиг. 7 А-7 С показывают некоторые из возможных вариантов формы сечения внутреннего кольца 10. В варианте по фиг. 7 А внутреннее кольцо 10 имеет форму наклонной полоски, так что поперечное сечение представляет собой параллелограмм, и в этом случае внутренняя поверхность 21 также будет направлена наклонно, параллельно сужающейся части 20 поверхности. Очевидно, что точная ориентация внутренней поверхности 21 не играет роли при функционировании сужающейся части 20 наружной поверхности. В варианте по фиг. 7 В наружная поверхность не направлена наклонно, но внутреннее кольцо 10 имеет по существу L-образное поперечное сечение, при этом проксимальный конец наружной поверхности 22 а направлен по существу в аксиальном направлении, в то время как дистальный конец 23 внутреннего кольца 10 имеет больший наружный диаметр, так что аксиальный участок 22 а поверхности изменяется на по существу направленный радиально участок 22 с поверхности через посредство выпуклого участка 22b. Кроме того, в данном случае имеющая комплементарную форму внутренняя поверхность наружного кольца может входить в контакт с наружной поверхностью внутреннего кольца. На фиг. 7 С показан еще один вариант, в котором поперечное сечение внутреннего кольца 10 является круглым за исключением сужающейся части 20 наружной поверхности. Кроме того, в данном случае на функционирование сужающейся части 20 наружной поверхности не влияет круглый контур остальной части поверхности. Фиг. 8 иллюстрирует предпочтительную деталь наружного кольца 30. Для простоты стержни 51, 52 и внутреннее кольцо 10 не показаны. Вследствие симметрии показана только половина наружного кольца 30. В варианте осуществления по фиг. 4 расширяющаяся часть 34 внутренней поверхности проходит от нижней поверхности 32 к направленной в аксиальном направлении, внутренней поверхности 35; в данном случае верхний конец расширяющейся части 34 внутренней поверхности имеет радиус, соответствующий наименьшему внутреннему радиусу наружного кольца 30. В случае варианта осуществления по фиг. 8 наружное кольцо 30 у его верхней поверхности 31 выполнено с также кольцевым упором 81,который направлен внутрь, имеет нижнюю поверхность 82, предпочтительно направленную по существу параллельно верхней поверхности 31 и простирающуюся между направленной в аксиальном направлении внутренней поверхностью 35 и верхним концом расширяющейся части 34 внутренней поверхности. Если при приложении силы давления к наружному кольцу 30 наружное кольцо 30 немного поджимается в радиальном направлении наружу и/или внутреннее кольцо 10 немного поджимается в радиальном направлении внутрь, данный упор 81 обеспечивает преимущество, заключающееся в том, что наружное кольцо 30 не может проскочить мимо внутреннего кольца 10, поскольку упор 81 входит в контакт с верхней стороной 17 внутреннего кольца 10. Предпочтительный побочный эффект состоит в том, что вследствие этого усиливается зажим между внутренним кольцом 10 и наружным кольцом 30. Сужающаяся часть 20 и расширяющаяся часть 34, взаимодействующие друг с другом, ранее описаны как конические, то есть как направленные в соответствии с конической поверхностью. В этой связи отсутствует необходимость в том, чтобы данные части 20 и 34 поверхности были совершенно плоскими. В возможном варианте осуществления части 20 и 34 поверхности выполнены с выступающими гребнями(выступами) и с канавками, возможно выполненными в виде углублений, чтобы таким образом обеспечить улучшенное удерживание поддерживающего чулка между внутренним кольцом 10 и наружным кольцом 30. В другом возможном варианте осуществления данные части 20 и 34 поверхности выполнены ступенчатыми. На фиг. 9 данный вариант осуществления проиллюстрирован в большем масштабе. Внутреннее кольцо 10 и наружное кольцо 30 показаны здесь в их положениях, при которых они взаимодействуют друг с другом, будучи смещенными друг в друга. Из фиг. 9 ясно видно, что сужающаяся часть 20 наружной поверхности внутреннего кольца 10 выполнена в виде ряда последовательных участков 90 с отличающимися друг от друга наружными диаметрами, при этом указанные наружные диаметры, если смотреть в направлении от нижней стороны к верхней стороне (снизу вверх) на фигуре, ступенчато увеличиваются. Каждый участок 90 имеет наружную поверхность 91, диаметр которой является, по существу, постоянным вдоль протяженности данного участка в аксиальном направлении, хотя также существует возможность того, что данный диаметр будет постепенно увеличиваться, если смотреть в направлении от нижней стороны к верхней стороне (снизу вверх) на фигуре. Кроме того, ступенчатый переход между двумя соседними участками 90 образован кольцевой частью 92 поверхности, направленной, по существу,-6 013766 в аксиальном направлении, хотя также существует возможность того, что данные кольцевые части 92 поверхности образуют угол, не равный 90, с аксиальным направлением. На фигуре аксиальные размеры участков 90 равны друг другу, но данные аксиальные размеры также могут отличаться друг от друга. На фигуре радиальные размеры кольцевых частей 92 поверхности равны друг другу, но данные радиальные размеры также могут отличаться друг от друга. Сравнимым образом, как описано со ссылкой на внутреннее кольцо 10, расширяющаяся часть 34 внутренней поверхности наружного кольца 30 выполнена ступенчатой, при этом ступенчатый контур части 34 внутренней поверхности наружного кольца 30 соответствует ступенчатому контуру сужающейся части 20 наружной поверхности внутреннего кольца 10. На фиг. 9 дополнительно показано, что кольцевой упор 81 наружного кольца 30 может быть предусмотрен с кольцевой канавкой 83, направленной к внутреннему кольцу 10, и что внутреннее кольцо 10 выполнено с кольцевым выступом 84 у его проксимального концевого края 17, входящим в указанную канавку. Тем самым, с одной стороны, достигается более прочное соединение между внутренним кольцом 10 и наружным кольцом 30, что имеет особенно важное значение при манипулировании вспомогательным приспособлением вокруг лодыжки, при этом дополнительно обеспечивается возможность еще большего зажима поддерживающего чулка. Если вспомогательное приспособление 1 предназначено исключительно для использования его в качестве приспособления для снятия чулка, скоба 60 может быть исключена. Скоба 60 служит только для того, чтобы также обеспечить возможность использования вспомогательного приспособления 1 как вспомогательного средства для надевания чулка. В варианте осуществления по фиг. 1 скоба 60 содержит полукруглую часть 61 скобы, концы которой присоединены к наружному кольцу 30 на некотором расстоянии друг от друга посредством двух направленных наклонно стержней 62 и 63 и которая, по существу,параллельна наружному кольцу 30. Центральная, имеющая, по существу, перевернутую U-образную форму опорная скоба 64 служит опорой центральной части полукруглой части 61 скобы для повышения прочности. В предпочтительном варианте осуществления по фиг. 2 скоба 60 представляет собой две имеющие перевернутую U-образную форму скобы 65, 66, закрепленные на верхней поверхности 31 наружного кольца 30 с противоположных сторон колесного узла 80, при этом их ножки, по существу, параллельны друг другу и нижние части направлены, по существу, горизонтально. Во время использования поддерживающий чулок размещают во внутреннем пространстве наружного кольца 30, при этом верхний конец данного поддерживающего чулка перегибают вокруг верхнего края скобы (держателя) 60 и при этом поддерживающий чулок заворачивают вниз до тех пор, пока пятка чулка не окажется у верхней стороны. В результате поддерживающий чулок будет поддерживаться открытым посредством скобы 60 в месте расположения подъема стопы, так что пользователь может разместить свою стопу в следе данного поддерживающего чулка. Посредством приложения тянущего усилия к захвату 50 ручки человек прикладывает к скобе 60 необходимую противодействующуюсилу для удержания поддерживающего чулка на месте, с обеспечением противодействия силе давления, действующей со стороны ноги. Специалисту в данной области техники будет ясно, что изобретение не ограничено приведенными в качестве примера вариантами осуществления, рассмотренными выше, но возможны несколько вариантов и модификаций в пределах объема охраны изобретения, определенного в приложенной формуле изобретения. Например, существует возможность того, что периферийный размер внутреннего кольца 10 будет составлять менее 180 или будет равен 180. В этом случае существует возможность того, что две из подобных имеющих форму полумесяца частей внутреннего кольца будут использованы напротив друг друга для того, чтобы они вместе образовывали полностью замкнутое внутреннее кольцо, при этом каждая из имеющих форму полумесяца частей внутреннего кольца посредством радиального смещения может быть установлена в заданном положении и посредством загибания верхнего края 111 чулка 110 может удерживаться на месте. Кроме того, существует возможность того, что наклонная наружная поверхность внутреннего кольца 10 будет простираться на всей протяженности внутреннего кольца 10 в аксиальном направлении, но также существует возможность того, что наклонная наружная поверхность внутреннего кольца 10 будет простираться только на части протяженности внутреннего кольца 10 в аксиальном направлении. Также существует возможность того, что расширяющаяся часть 34 внутренней поверхности наружного кольца 30 будет проходить по всей длине наружного кольца 30 в аксиальном направлении, но также существует возможность того, что расширяющаяся часть 34 внутренней поверхности наружного кольца 30 будет простираться только на части протяженности наружного кольца 30 в аксиальном направлении. Кроме того, существует возможность того, что наклонная наружная поверхность внутреннего кольца 10 будет состоять из нескольких частей, при этом конусность (наклон) у разных частей будет различаться; то же самое предусмотрено для расширяющейся части 34 внутренней поверхности наружного кольца 30. Аксиальные размеры данных разных частей, конусность (наклон) которых различается, необязательно должны быть равными у разных частей. Кроме того, существует возможность того, что наружная поверхность внутреннего кольца 10 будет-7 013766 полностью направлена в аксиальном направлении или будет образовывать угол с осью связанной с телом системы координат (body axis), который меньше угла, который внутренняя поверхность наружного кольца образует с осью связанной с телом системы координат. В этом случае внутренняя поверхность наружного кольца будет взаимодействовать только с проксимальным наружным краем внутреннего кольца. Подобный вариант осуществления будет работать, но может существовать большая вероятность изнашивания и разрыва чулок. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Вспомогательное приспособление (1) для снятия чулка (110), в особенности эластичного поддерживающего чулка, содержащее по меньшей мере одно, по существу, кольцевое внутреннее приспособление (10), размещаемое вокруг ноги (100) и служащее для размещения загнутого верхнего края (111) чулка (110), при этом кольцевое внутреннее приспособление (10) имеет внутреннее пространство (13); по существу, кольцевое наружное приспособление (30), соответствующее кольцевому внутреннему приспособлению (10), служащее для размещения вокруг ноги (100) и вокруг внутреннего приспособления (10) таким образом, что верхний край (111) чулка (110), отогнутый вокруг кольцевого внутреннего приспособления (10), может быть зажат между кольцевым внутренним приспособлением (10) и кольцевым наружным приспособлением (30), при этом кольцевое наружное приспособление (30) имеет внутреннее пространство (36); отличающееся тем, что кольцевое внутреннее приспособление (10) проходит в периферийном направлении по части окружности на угол , составляющий от приблизительно 215 до приблизительно 290, с образованием между его концами (11, 12) проема (14) для доступа к внутреннему пространству (13); кольцевое наружное приспособление (30) проходит в периферийном направлении по части окружности на угол , составляющий от приблизительно 215 до приблизительно 290, с образованием между его концами (37, 38) проема для доступа к внутреннему пространству (36); кольцевое внутреннее приспособление (10) имеет по меньшей мере одну сужающуюся часть (20) наружной поверхности, в то время как кольцевое наружное приспособление (30) имеет по меньшей мере одну расширяющуюся часть (34) внутренней поверхности, форма которой соответствует форме сужающейся части (20) наружной поверхности кольцевого внутреннего приспособления (10); кольцевое наружное приспособление (30) имеет верхнюю поверхность (31) и нижнюю поверхность(32), при этом радиальный внутренний размер кольцевого наружного приспособления (30) вблизи его нижней поверхности (32) больше радиального внутреннего размера кольцевого наружного приспособления (30) в положении вблизи его верхней поверхности (31); кольцевое внутреннее приспособление (10) вблизи его проксимальной плоскости (15) имеет радиальный наружный размер, который меньше радиального внутреннего размера кольцевого наружного приспособления (30) вблизи его нижней поверхности (32); и кольцевое наружное приспособление (30) имеет по меньшей мере одну ручку (50), которая проходит, по существу, в аксиальном направлении перпендикулярно указанной верхней поверхности (31) и предназначена для воздействия пользователем на это приспособление (30) и снятия чулка (110), после того как верхний край (111) чулка (110) будет зажат между внутренним (10) и внешним (30) приспособлениями. 2. Вспомогательное приспособление по п.1, отличающееся тем, что указанная сужающаяся часть(20) наружной поверхности внутреннего приспособления (10) и указанная расширяющаяся часть (34) внутренней поверхности наружного приспособления (30) выполнены коническими с равными друг другу углами при вершине конуса. 3. Вспомогательное приспособление по п.1 или 2, отличающееся тем, что указанная сужающаяся часть (20) наружной поверхности внутреннего приспособления (10) выполнена с выступами и/или канавками, а указанная расширяющаяся часть (34) внутренней поверхности наружного приспособления (30) выполнена соответственно с канавками и/или выступами. 4. Вспомогательное приспособление по любому из предшествующих пунктов, отличающееся тем,что указанная сужающаяся часть (20) наружной поверхности внутреннего приспособления (10) и указанная расширяющаяся часть (34) внутренней поверхности наружного приспособления (30) выполнены ступенчатыми. 5. Вспомогательное приспособление по п.4, отличающееся тем, что указанная сужающаяся часть(20) наружной поверхности внутреннего приспособления (10) выполнена в виде ряда последовательных цилиндрических участков (91) наружной поверхности, имеющих отличающиеся друг от друга наружные диаметры и отделенных друг от друга соответствующими кольцевыми участками (92) поверхности, направленными, по существу, перпендикулярно оси указанного кольцевого приспособления (10), при этом расширяющаяся часть (34) внутренней поверхности наружного кольцевого приспособления (30) имеет соответствующую форму.-8 013766 6. Вспомогательное приспособление по любому из предшествующих пунктов, отличающееся тем,что кольцевое внутреннее приспособление (10) имеет радиальный наружный размер, превышающий радиальный внутренний размер кольцевого наружного приспособления (30) вблизи его верхней поверхности (31). 7. Вспомогательное приспособление по любому из предшествующих пунктов, отличающееся тем,что ручка (50) выполнена изогнутой, при этом вогнутая сторона данного изгиба находится со стороны свободных концов (37, 38) кольцевого наружного приспособления (30). 8. Вспомогательное приспособление по любому из предшествующих пунктов, отличающееся тем,что кольцевое наружное приспособление (30) имеет по меньшей мере одну скобу (60), предназначенную для растягивания конца (111) чулка (110) в открытое положение при его снятии, особенно со стопы. 9. Вспомогательное приспособление по любому из предшествующих пунктов, отличающееся тем,что кольцевое наружное приспособление (30) выполнено с опорным колесиком или опорным роликом(80), расположенным центрально относительно его свободных концов (37, 38). 10. Вспомогательное приспособление по любому из предшествующих пунктов, отличающееся тем,что кольцевое наружное приспособление (30) на его верхней поверхности (31) имеет упор (81), направленный внутрь, который имеет нижнюю поверхность (82), расположенную, по существу, параллельно указанной верхней поверхности (31). 11. Вспомогательное приспособление для снятия чулок по любому из предшествующих пунктов,отличающееся тем, что кольцевое наружное приспособление (30) на его верхней поверхности (31) имеет упор (81), направленный внутрь, с кольцевой канавкой (83), направленной к кольцевому внутреннему приспособлению (10), при этом кольцевое внутреннее приспособление (10) имеет выступ (84) для захода в указанную канавку (83).
