Вертикальная аэродинамическая труба, содержащая кабину для поглощения резонанса, вызванного потоком

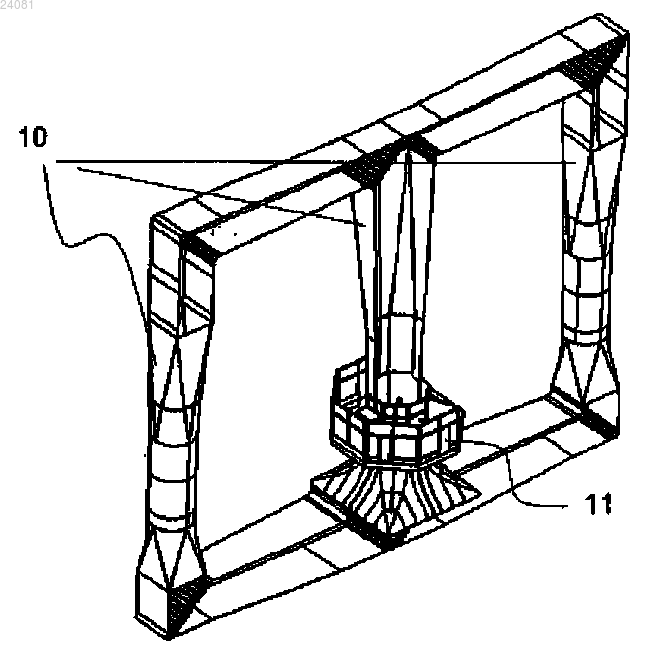

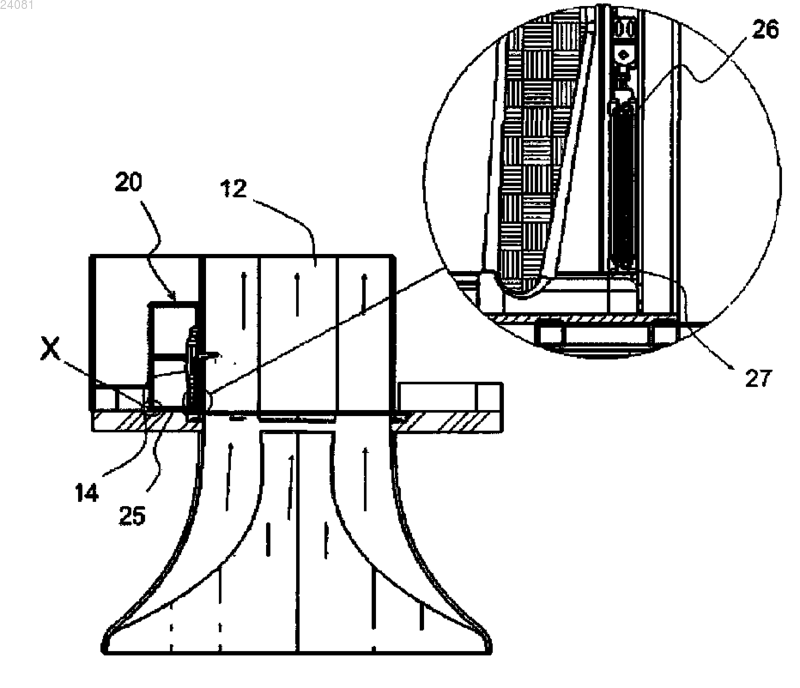

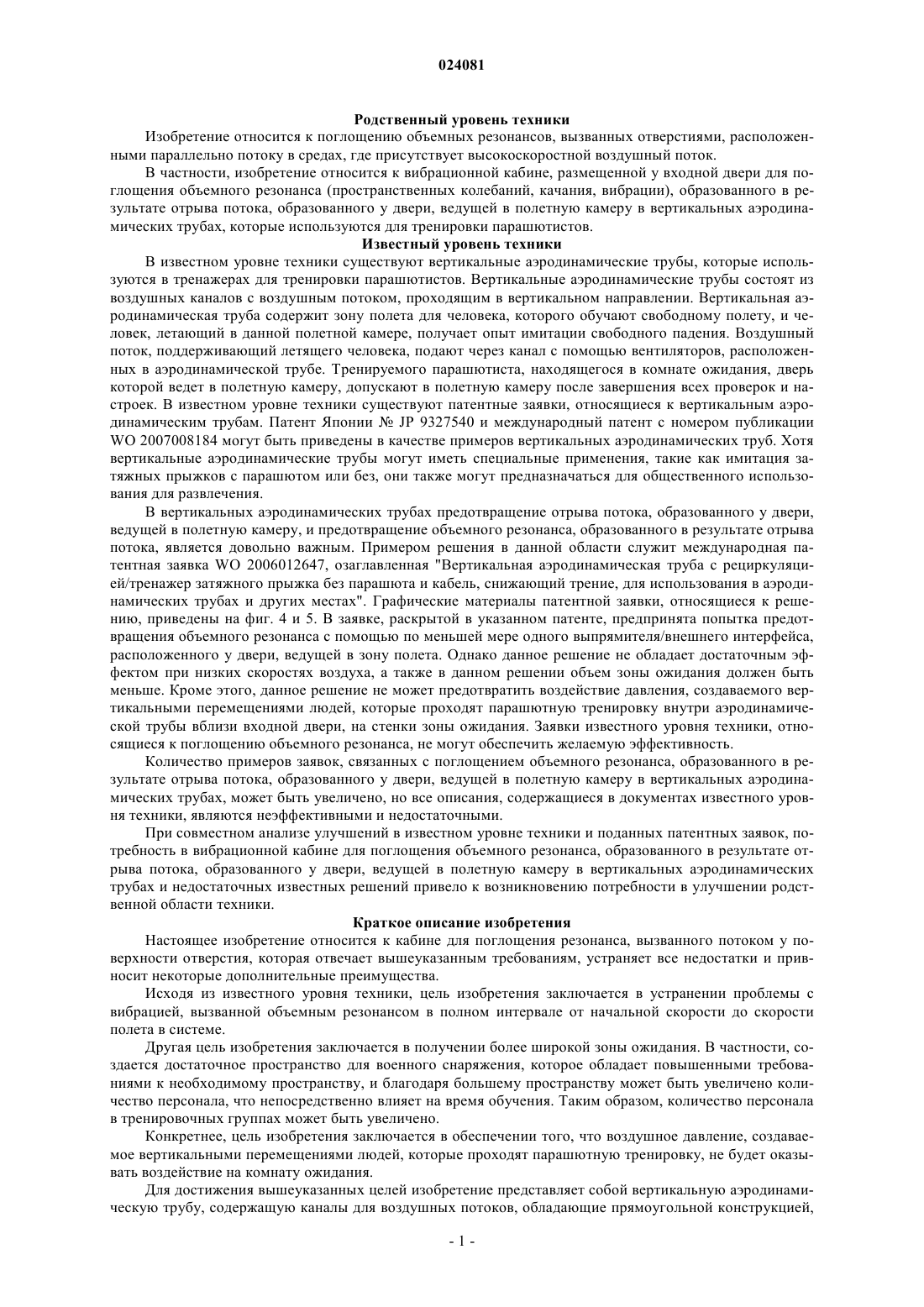

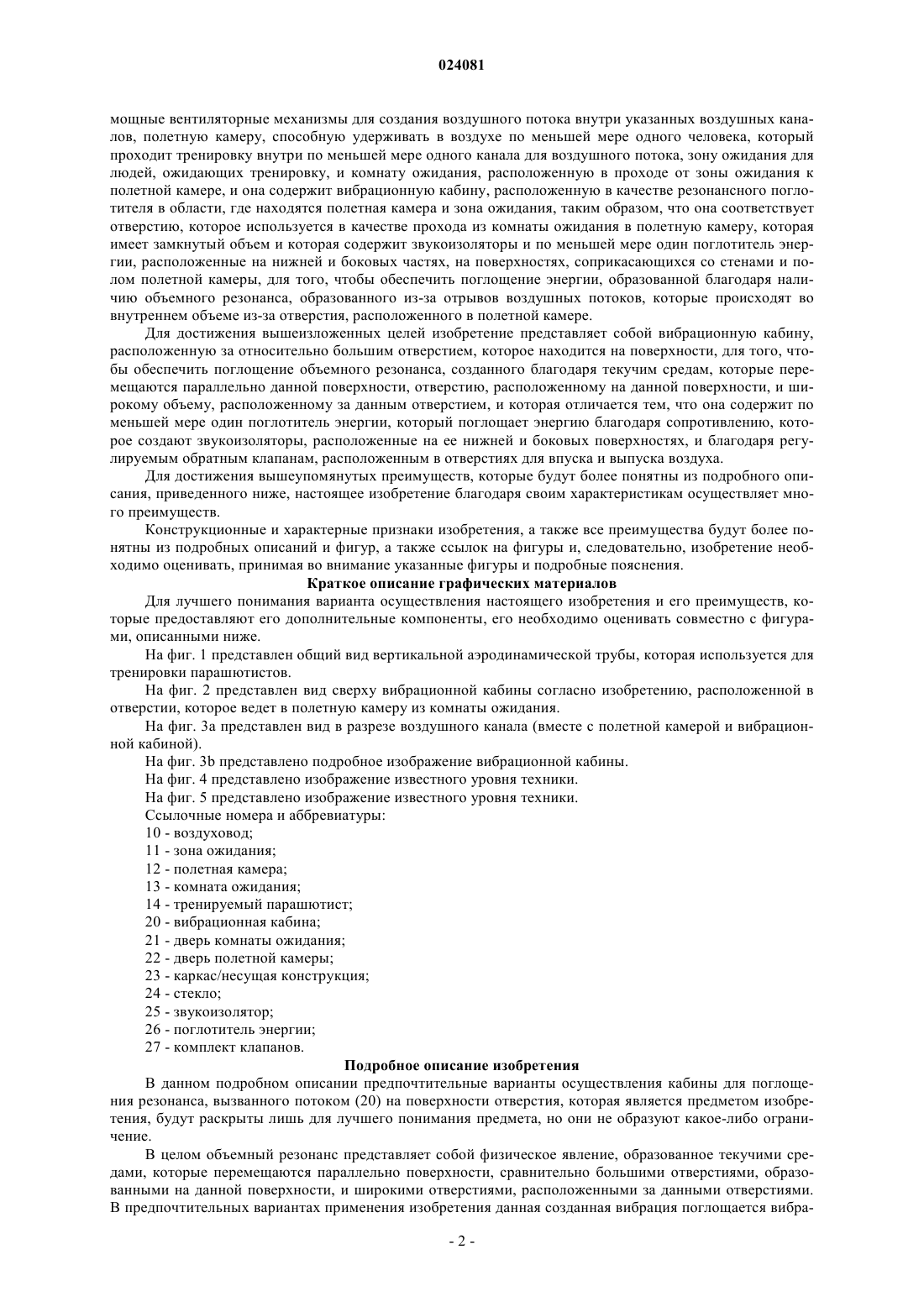

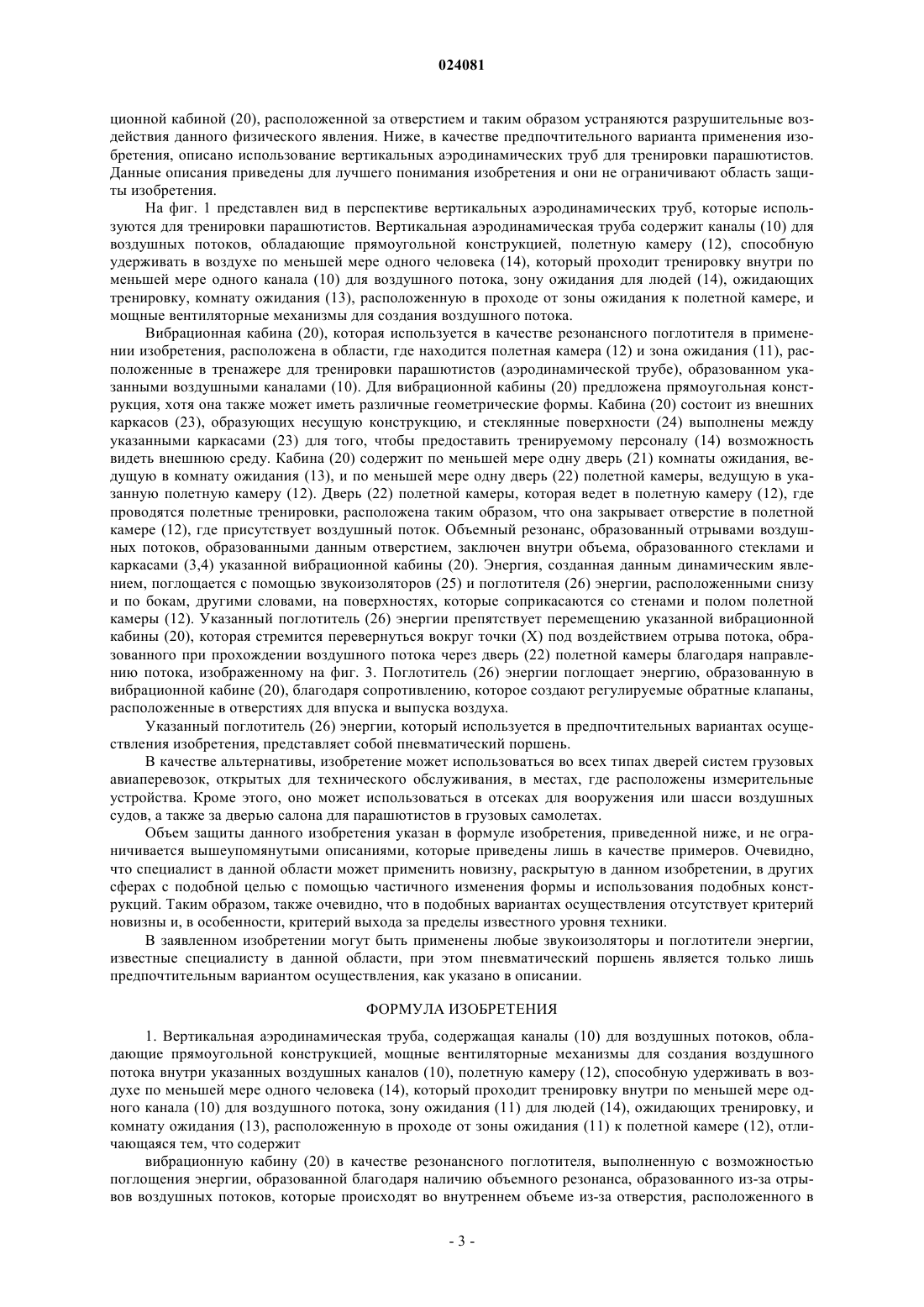

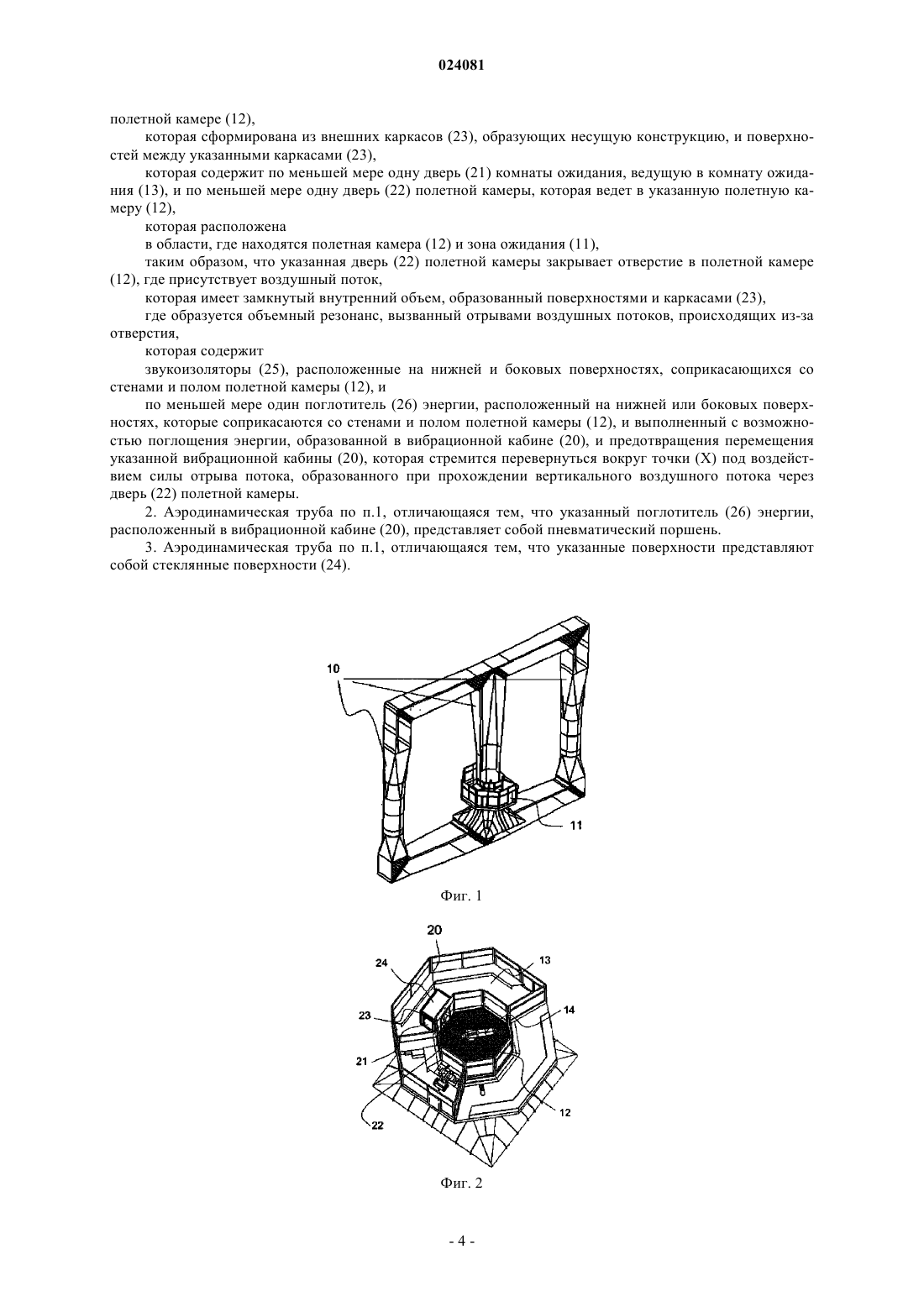

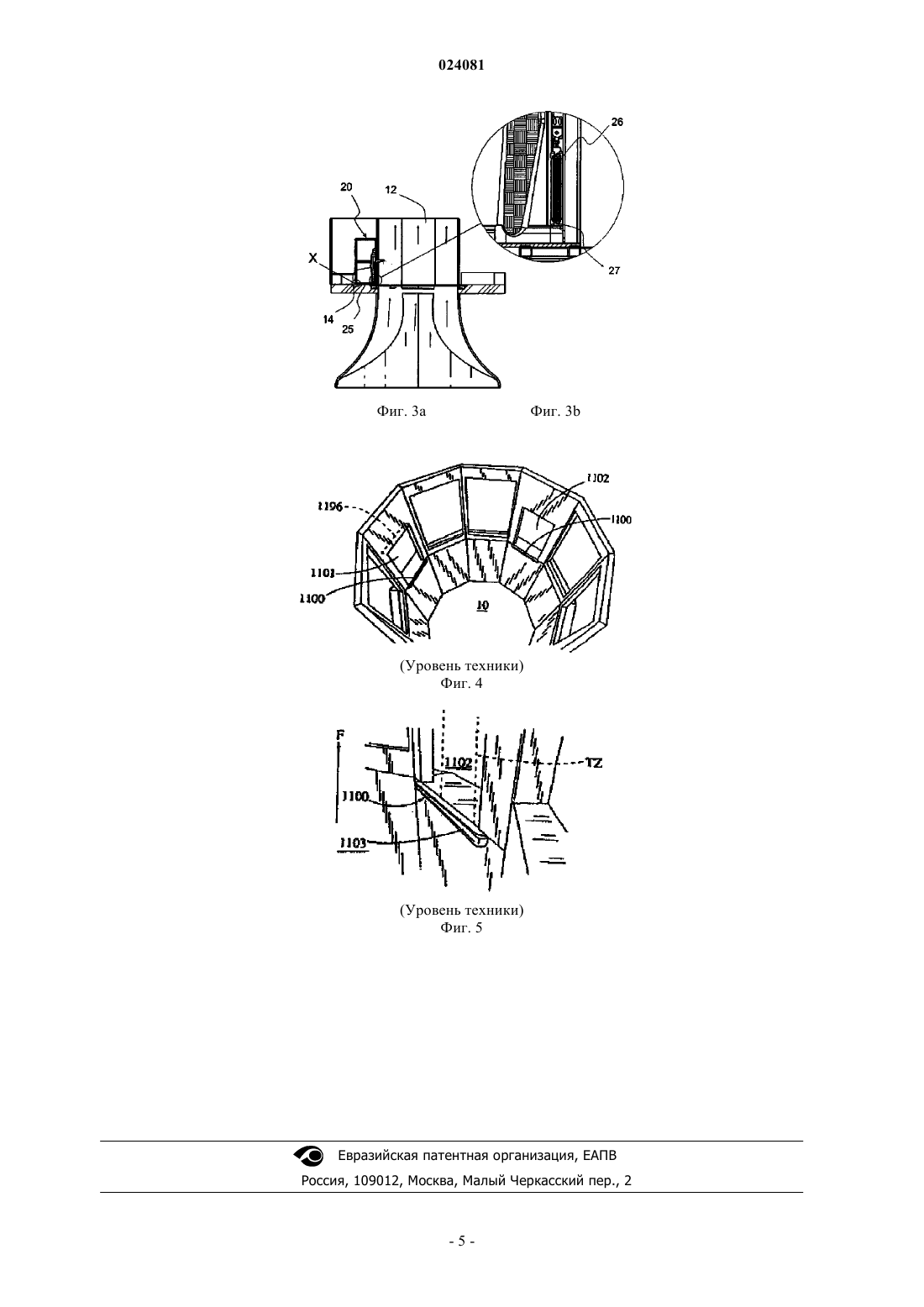

ВЕРТИКАЛЬНАЯ АЭРОДИНАМИЧЕСКАЯ ТРУБА, СОДЕРЖАЩАЯ КАБИНУ ДЛЯ ПОГЛОЩЕНИЯ РЕЗОНАНСА, ВЫЗВАННОГО ПОТОКОМ Изобретение представляет собой вертикальную аэродинамическую трубу, содержащую каналы(10) для воздушных потоков, обладающие прямоугольной конструкцией, мощные вентиляторные механизмы для создания воздушного потока внутри указанных воздушных каналов (10), полетную камеру (12), способную удерживать в воздухе по меньшей мере одного человека (14), который проходит тренировку внутри по меньшей мере одного канала (10) для воздушного потока, зону ожидания (11) для людей (14), ожидающих тренировку, и комнату ожидания (13), расположенную в проходе от зоны ожидания (11) к полетной камере (12), и она содержит вибрационную кабину (20),расположенную в качестве резонансного поглотителя в области, где находятся полетная камера(12) и зона ожидания (11), таким образом, что она соответствует отверстию, которое используется в качестве прохода из комнаты ожидания (13) в полетную камеру (12), которая имеет замкнутый объем и которая содержит звукоизоляторы (25) и по меньшей мере один поглотитель (26) энергии,расположенные на нижней и боковых частях, на поверхностях, контактирующих со стенами и полом полетной камеры (12), для того, чтобы обеспечить поглощение энергии, образованной благодаря ограждению объемного резонанса, образованного из-за отрывов воздушных потоков,которые происходят во внутреннем объеме из-за отверстия, расположенного в полетной камере(71)(73) Заявитель и патентовладелец: СТМ САВУНМА ТЕКНОЛОЖИЛЕРИ МЮХ. ТИДЖ. А.Ш. (TR) Родственный уровень техники Изобретение относится к поглощению объемных резонансов, вызванных отверстиями, расположенными параллельно потоку в средах, где присутствует высокоскоростной воздушный поток. В частности, изобретение относится к вибрационной кабине, размещенной у входной двери для поглощения объемного резонанса (пространственных колебаний, качания, вибрации), образованного в результате отрыва потока, образованного у двери, ведущей в полетную камеру в вертикальных аэродинамических трубах, которые используются для тренировки парашютистов. Известный уровень техники В известном уровне техники существуют вертикальные аэродинамические трубы, которые используются в тренажерах для тренировки парашютистов. Вертикальные аэродинамические трубы состоят из воздушных каналов с воздушным потоком, проходящим в вертикальном направлении. Вертикальная аэродинамическая труба содержит зону полета для человека, которого обучают свободному полету, и человек, летающий в данной полетной камере, получает опыт имитации свободного падения. Воздушный поток, поддерживающий летящего человека, подают через канал с помощью вентиляторов, расположенных в аэродинамической трубе. Тренируемого парашютиста, находящегося в комнате ожидания, дверь которой ведет в полетную камеру, допускают в полетную камеру после завершения всех проверок и настроек. В известном уровне техники существуют патентные заявки, относящиеся к вертикальным аэродинамическим трубам. Патент ЯпонииJP 9327540 и международный патент с номером публикацииWO 2007008184 могут быть приведены в качестве примеров вертикальных аэродинамических труб. Хотя вертикальные аэродинамические трубы могут иметь специальные применения, такие как имитация затяжных прыжков с парашютом или без, они также могут предназначаться для общественного использования для развлечения. В вертикальных аэродинамических трубах предотвращение отрыва потока, образованного у двери,ведущей в полетную камеру, и предотвращение объемного резонанса, образованного в результате отрыва потока, является довольно важным. Примером решения в данной области служит международная патентная заявка WO 2006012647, озаглавленная "Вертикальная аэродинамическая труба с рециркуляцией/тренажер затяжного прыжка без парашюта и кабель, снижающий трение, для использования в аэродинамических трубах и других местах". Графические материалы патентной заявки, относящиеся к решению, приведены на фиг. 4 и 5. В заявке, раскрытой в указанном патенте, предпринята попытка предотвращения объемного резонанса с помощью по меньшей мере одного выпрямителя/внешнего интерфейса,расположенного у двери, ведущей в зону полета. Однако данное решение не обладает достаточным эффектом при низких скоростях воздуха, а также в данном решении объем зоны ожидания должен быть меньше. Кроме этого, данное решение не может предотвратить воздействие давления, создаваемого вертикальными перемещениями людей, которые проходят парашютную тренировку внутри аэродинамической трубы вблизи входной двери, на стенки зоны ожидания. Заявки известного уровня техники, относящиеся к поглощению объемного резонанса, не могут обеспечить желаемую эффективность. Количество примеров заявок, связанных с поглощением объемного резонанса, образованного в результате отрыва потока, образованного у двери, ведущей в полетную камеру в вертикальных аэродинамических трубах, может быть увеличено, но все описания, содержащиеся в документах известного уровня техники, являются неэффективными и недостаточными. При совместном анализе улучшений в известном уровне техники и поданных патентных заявок, потребность в вибрационной кабине для поглощения объемного резонанса, образованного в результате отрыва потока, образованного у двери, ведущей в полетную камеру в вертикальных аэродинамических трубах и недостаточных известных решений привело к возникновению потребности в улучшении родственной области техники. Краткое описание изобретения Настоящее изобретение относится к кабине для поглощения резонанса, вызванного потоком у поверхности отверстия, которая отвечает вышеуказанным требованиям, устраняет все недостатки и привносит некоторые дополнительные преимущества. Исходя из известного уровня техники, цель изобретения заключается в устранении проблемы с вибрацией, вызванной объемным резонансом в полном интервале от начальной скорости до скорости полета в системе. Другая цель изобретения заключается в получении более широкой зоны ожидания. В частности, создается достаточное пространство для военного снаряжения, которое обладает повышенными требованиями к необходимому пространству, и благодаря большему пространству может быть увеличено количество персонала, что непосредственно влияет на время обучения. Таким образом, количество персонала в тренировочных группах может быть увеличено. Конкретнее, цель изобретения заключается в обеспечении того, что воздушное давление, создаваемое вертикальными перемещениями людей, которые проходят парашютную тренировку, не будет оказывать воздействие на комнату ожидания. Для достижения вышеуказанных целей изобретение представляет собой вертикальную аэродинамическую трубу, содержащую каналы для воздушных потоков, обладающие прямоугольной конструкцией,-1 024081 мощные вентиляторные механизмы для создания воздушного потока внутри указанных воздушных каналов, полетную камеру, способную удерживать в воздухе по меньшей мере одного человека, который проходит тренировку внутри по меньшей мере одного канала для воздушного потока, зону ожидания для людей, ожидающих тренировку, и комнату ожидания, расположенную в проходе от зоны ожидания к полетной камере, и она содержит вибрационную кабину, расположенную в качестве резонансного поглотителя в области, где находятся полетная камера и зона ожидания, таким образом, что она соответствует отверстию, которое используется в качестве прохода из комнаты ожидания в полетную камеру, которая имеет замкнутый объем и которая содержит звукоизоляторы и по меньшей мере один поглотитель энергии, расположенные на нижней и боковых частях, на поверхностях, соприкасающихся со стенами и полом полетной камеры, для того, чтобы обеспечить поглощение энергии, образованной благодаря наличию объемного резонанса, образованного из-за отрывов воздушных потоков, которые происходят во внутреннем объеме из-за отверстия, расположенного в полетной камере. Для достижения вышеизложенных целей изобретение представляет собой вибрационную кабину,расположенную за относительно большим отверстием, которое находится на поверхности, для того, чтобы обеспечить поглощение объемного резонанса, созданного благодаря текучим средам, которые перемещаются параллельно данной поверхности, отверстию, расположенному на данной поверхности, и широкому объему, расположенному за данным отверстием, и которая отличается тем, что она содержит по меньшей мере один поглотитель энергии, который поглощает энергию благодаря сопротивлению, которое создают звукоизоляторы, расположенные на ее нижней и боковых поверхностях, и благодаря регулируемым обратным клапанам, расположенным в отверстиях для впуска и выпуска воздуха. Для достижения вышеупомянутых преимуществ, которые будут более понятны из подробного описания, приведенного ниже, настоящее изобретение благодаря своим характеристикам осуществляет много преимуществ. Конструкционные и характерные признаки изобретения, а также все преимущества будут более понятны из подробных описаний и фигур, а также ссылок на фигуры и, следовательно, изобретение необходимо оценивать, принимая во внимание указанные фигуры и подробные пояснения. Краткое описание графических материалов Для лучшего понимания варианта осуществления настоящего изобретения и его преимуществ, которые предоставляют его дополнительные компоненты, его необходимо оценивать совместно с фигурами, описанными ниже. На фиг. 1 представлен общий вид вертикальной аэродинамической трубы, которая используется для тренировки парашютистов. На фиг. 2 представлен вид сверху вибрационной кабины согласно изобретению, расположенной в отверстии, которое ведет в полетную камеру из комнаты ожидания. На фиг. 3 а представлен вид в разрезе воздушного канала (вместе с полетной камерой и вибрационной кабиной). На фиг. 3b представлено подробное изображение вибрационной кабины. На фиг. 4 представлено изображение известного уровня техники. На фиг. 5 представлено изображение известного уровня техники. Ссылочные номера и аббревиатуры: 10 - воздуховод; 11 - зона ожидания; 12 - полетная камера; 13 - комната ожидания; 14 - тренируемый парашютист; 20 - вибрационная кабина; 21 - дверь комнаты ожидания; 22 - дверь полетной камеры; 23 - каркас/несущая конструкция; 24 - стекло; 25 - звукоизолятор; 26 - поглотитель энергии; 27 - комплект клапанов. Подробное описание изобретения В данном подробном описании предпочтительные варианты осуществления кабины для поглощения резонанса, вызванного потоком (20) на поверхности отверстия, которая является предметом изобретения, будут раскрыты лишь для лучшего понимания предмета, но они не образуют какое-либо ограничение. В целом объемный резонанс представляет собой физическое явление, образованное текучими средами, которые перемещаются параллельно поверхности, сравнительно большими отверстиями, образованными на данной поверхности, и широкими отверстиями, расположенными за данными отверстиями. В предпочтительных вариантах применения изобретения данная созданная вибрация поглощается вибра-2 024081 ционной кабиной (20), расположенной за отверстием и таким образом устраняются разрушительные воздействия данного физического явления. Ниже, в качестве предпочтительного варианта применения изобретения, описано использование вертикальных аэродинамических труб для тренировки парашютистов. Данные описания приведены для лучшего понимания изобретения и они не ограничивают область защиты изобретения. На фиг. 1 представлен вид в перспективе вертикальных аэродинамических труб, которые используются для тренировки парашютистов. Вертикальная аэродинамическая труба содержит каналы (10) для воздушных потоков, обладающие прямоугольной конструкцией, полетную камеру (12), способную удерживать в воздухе по меньшей мере одного человека (14), который проходит тренировку внутри по меньшей мере одного канала (10) для воздушного потока, зону ожидания для людей (14), ожидающих тренировку, комнату ожидания (13), расположенную в проходе от зоны ожидания к полетной камере, и мощные вентиляторные механизмы для создания воздушного потока. Вибрационная кабина (20), которая используется в качестве резонансного поглотителя в применении изобретения, расположена в области, где находится полетная камера (12) и зона ожидания (11), расположенные в тренажере для тренировки парашютистов (аэродинамической трубе), образованном указанными воздушными каналами (10). Для вибрационной кабины (20) предложена прямоугольная конструкция, хотя она также может иметь различные геометрические формы. Кабина (20) состоит из внешних каркасов (23), образующих несущую конструкцию, и стеклянные поверхности (24) выполнены между указанными каркасами (23) для того, чтобы предоставить тренируемому персоналу (14) возможность видеть внешнюю среду. Кабина (20) содержит по меньшей мере одну дверь (21) комнаты ожидания, ведущую в комнату ожидания (13), и по меньшей мере одну дверь (22) полетной камеры, ведущую в указанную полетную камеру (12). Дверь (22) полетной камеры, которая ведет в полетную камеру (12), где проводятся полетные тренировки, расположена таким образом, что она закрывает отверстие в полетной камере (12), где присутствует воздушный поток. Объемный резонанс, образованный отрывами воздушных потоков, образованными данным отверстием, заключен внутри объема, образованного стеклами и каркасами (3,4) указанной вибрационной кабины (20). Энергия, созданная данным динамическим явлением, поглощается с помощью звукоизоляторов (25) и поглотителя (26) энергии, расположенными снизу и по бокам, другими словами, на поверхностях, которые соприкасаются со стенами и полом полетной камеры (12). Указанный поглотитель (26) энергии препятствует перемещению указанной вибрационной кабины (20), которая стремится перевернуться вокруг точки (X) под воздействием отрыва потока, образованного при прохождении воздушного потока через дверь (22) полетной камеры благодаря направлению потока, изображенному на фиг. 3. Поглотитель (26) энергии поглощает энергию, образованную в вибрационной кабине (20), благодаря сопротивлению, которое создают регулируемые обратные клапаны,расположенные в отверстиях для впуска и выпуска воздуха. Указанный поглотитель (26) энергии, который используется в предпочтительных вариантах осуществления изобретения, представляет собой пневматический поршень. В качестве альтернативы, изобретение может использоваться во всех типах дверей систем грузовых авиаперевозок, открытых для технического обслуживания, в местах, где расположены измерительные устройства. Кроме этого, оно может использоваться в отсеках для вооружения или шасси воздушных судов, а также за дверью салона для парашютистов в грузовых самолетах. Объем защиты данного изобретения указан в формуле изобретения, приведенной ниже, и не ограничивается вышеупомянутыми описаниями, которые приведены лишь в качестве примеров. Очевидно,что специалист в данной области может применить новизну, раскрытую в данном изобретении, в других сферах с подобной целью с помощью частичного изменения формы и использования подобных конструкций. Таким образом, также очевидно, что в подобных вариантах осуществления отсутствует критерий новизны и, в особенности, критерий выхода за пределы известного уровня техники. В заявленном изобретении могут быть применены любые звукоизоляторы и поглотители энергии,известные специалисту в данной области, при этом пневматический поршень является только лишь предпочтительным вариантом осуществления, как указано в описании. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Вертикальная аэродинамическая труба, содержащая каналы (10) для воздушных потоков, обладающие прямоугольной конструкцией, мощные вентиляторные механизмы для создания воздушного потока внутри указанных воздушных каналов (10), полетную камеру (12), способную удерживать в воздухе по меньшей мере одного человека (14), который проходит тренировку внутри по меньшей мере одного канала (10) для воздушного потока, зону ожидания (11) для людей (14), ожидающих тренировку, и комнату ожидания (13), расположенную в проходе от зоны ожидания (11) к полетной камере (12), отличающаяся тем, что содержит вибрационную кабину (20) в качестве резонансного поглотителя, выполненную с возможностью поглощения энергии, образованной благодаря наличию объемного резонанса, образованного из-за отрывов воздушных потоков, которые происходят во внутреннем объеме из-за отверстия, расположенного в полетной камере (12),которая сформирована из внешних каркасов (23), образующих несущую конструкцию, и поверхностей между указанными каркасами (23),которая содержит по меньшей мере одну дверь (21) комнаты ожидания, ведущую в комнату ожидания (13), и по меньшей мере одну дверь (22) полетной камеры, которая ведет в указанную полетную камеру (12),которая расположена в области, где находятся полетная камера (12) и зона ожидания (11),таким образом, что указанная дверь (22) полетной камеры закрывает отверстие в полетной камере(12), где присутствует воздушный поток,которая имеет замкнутый внутренний объем, образованный поверхностями и каркасами (23),где образуется объемный резонанс, вызванный отрывами воздушных потоков, происходящих из-за отверстия,которая содержит звукоизоляторы (25), расположенные на нижней и боковых поверхностях, соприкасающихся со стенами и полом полетной камеры (12), и по меньшей мере один поглотитель (26) энергии, расположенный на нижней или боковых поверхностях, которые соприкасаются со стенами и полом полетной камеры (12), и выполненный с возможностью поглощения энергии, образованной в вибрационной кабине (20), и предотвращения перемещения указанной вибрационной кабины (20), которая стремится перевернуться вокруг точки (X) под воздействием силы отрыва потока, образованного при прохождении вертикального воздушного потока через дверь (22) полетной камеры. 2. Аэродинамическая труба по п.1, отличающаяся тем, что указанный поглотитель (26) энергии,расположенный в вибрационной кабине (20), представляет собой пневматический поршень. 3. Аэродинамическая труба по п.1, отличающаяся тем, что указанные поверхности представляют собой стеклянные поверхности (24).
