Приспособление для вытаскиваемых пробок и аналогичных бутылочных затычек

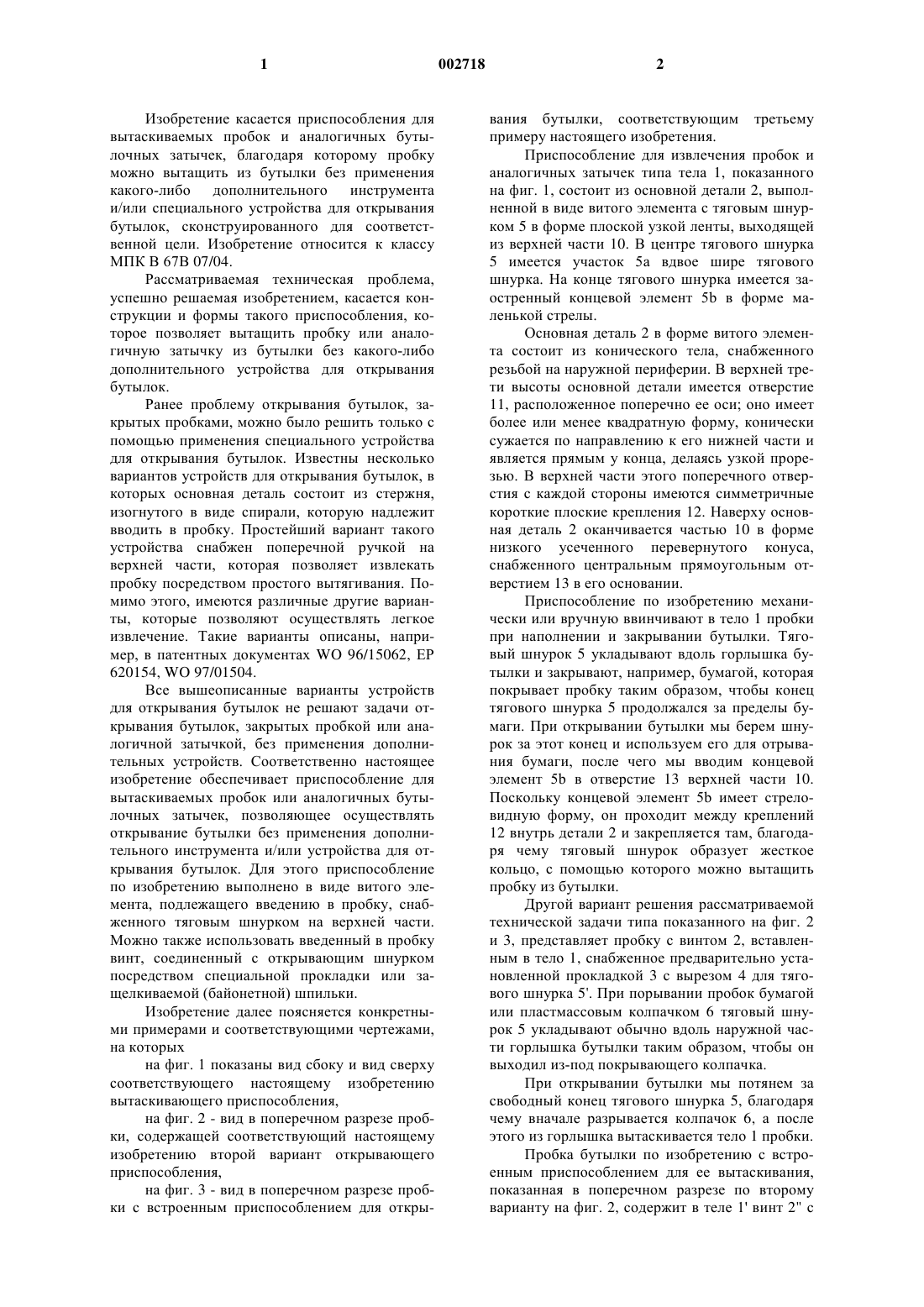

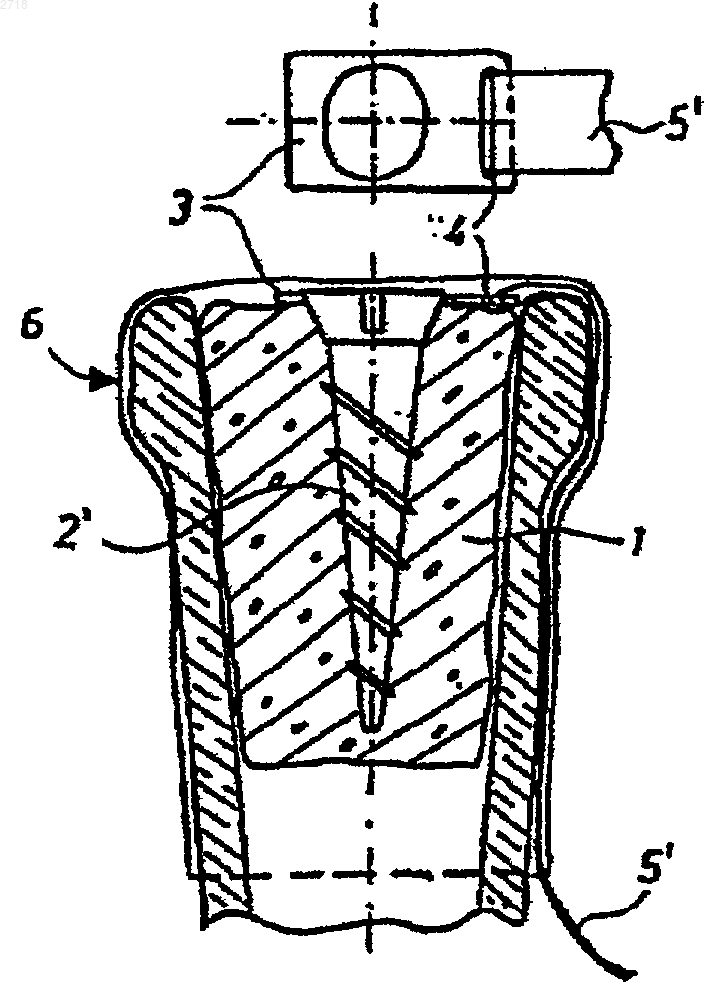

1 Изобретение касается приспособления для вытаскиваемых пробок и аналогичных бутылочных затычек, благодаря которому пробку можно вытащить из бутылки без применения какого-либо дополнительного инструмента и/или специального устройства для открывания бутылок, сконструированного для соответственной цели. Изобретение относится к классу МПК В 67 В 07/04. Рассматриваемая техническая проблема,успешно решаемая изобретением, касается конструкции и формы такого приспособления, которое позволяет вытащить пробку или аналогичную затычку из бутылки без какого-либо дополнительного устройства для открывания бутылок. Ранее проблему открывания бутылок, закрытых пробками, можно было решить только с помощью применения специального устройства для открывания бутылок. Известны несколько вариантов устройств для открывания бутылок, в которых основная деталь состоит из стержня,изогнутого в виде спирали, которую надлежит вводить в пробку. Простейший вариант такого устройства снабжен поперечной ручкой на верхней части, которая позволяет извлекать пробку посредством простого вытягивания. Помимо этого, имеются различные другие варианты, которые позволяют осуществлять легкое извлечение. Такие варианты описаны, например, в патентных документах WO 96/15062, ЕР 620154, WO 97/01504. Все вышеописанные варианты устройств для открывания бутылок не решают задачи открывания бутылок, закрытых пробкой или аналогичной затычкой, без применения дополнительных устройств. Соответственно настоящее изобретение обеспечивает приспособление для вытаскиваемых пробок или аналогичных бутылочных затычек, позволяющее осуществлять открывание бутылки без применения дополнительного инструмента и/или устройства для открывания бутылок. Для этого приспособление по изобретению выполнено в виде витого элемента, подлежащего введению в пробку, снабженного тяговым шнурком на верхней части. Можно также использовать введенный в пробку винт, соединенный с открывающим шнурком посредством специальной прокладки или защелкиваемой (байонетной) шпильки. Изобретение далее поясняется конкретными примерами и соответствующими чертежами,на которых на фиг. 1 показаны вид сбоку и вид сверху соответствующего настоящему изобретению вытаскивающего приспособления,на фиг. 2 - вид в поперечном разрезе пробки, содержащей соответствующий настоящему изобретению второй вариант открывающего приспособления,на фиг. 3 - вид в поперечном разрезе пробки с встроенным приспособлением для откры 002718 2 вания бутылки, соответствующим третьему примеру настоящего изобретения. Приспособление для извлечения пробок и аналогичных затычек типа тела 1, показанного на фиг. 1, состоит из основной детали 2, выполненной в виде витого элемента с тяговым шнурком 5 в форме плоской узкой ленты, выходящей из верхней части 10. В центре тягового шнурка 5 имеется участок 5 а вдвое шире тягового шнурка. На конце тягового шнурка имеется заостренный концевой элемент 5b в форме маленькой стрелы. Основная деталь 2 в форме витого элемента состоит из конического тела, снабженного резьбой на наружной периферии. В верхней трети высоты основной детали имеется отверстие 11, расположенное поперечно ее оси; оно имеет более или менее квадратную форму, конически сужается по направлению к его нижней части и является прямым у конца, делаясь узкой прорезью. В верхней части этого поперечного отверстия с каждой стороны имеются симметричные короткие плоские крепления 12. Наверху основная деталь 2 оканчивается частью 10 в форме низкого усеченного перевернутого конуса,снабженного центральным прямоугольным отверстием 13 в его основании. Приспособление по изобретению механически или вручную ввинчивают в тело 1 пробки при наполнении и закрывании бутылки. Тяговый шнурок 5 укладывают вдоль горлышка бутылки и закрывают, например, бумагой, которая покрывает пробку таким образом, чтобы конец тягового шнурка 5 продолжался за пределы бумаги. При открывании бутылки мы берем шнурок за этот конец и используем его для отрывания бумаги, после чего мы вводим концевой элемент 5b в отверстие 13 верхней части 10. Поскольку концевой элемент 5b имеет стреловидную форму, он проходит между креплений 12 внутрь детали 2 и закрепляется там, благодаря чему тяговый шнурок образует жесткое кольцо, с помощью которого можно вытащить пробку из бутылки. Другой вариант решения рассматриваемой технической задачи типа показанного на фиг. 2 и 3, представляет пробку с винтом 2, вставленным в тело 1, снабженное предварительно установленной прокладкой 3 с вырезом 4 для тягового шнурка 5'. При порывании пробок бумагой или пластмассовым колпачком 6 тяговый шнурок 5 укладывают обычно вдоль наружной части горлышка бутылки таким образом, чтобы он выходил из-под покрывающего колпачка. При открывании бутылки мы потянем за свободный конец тягового шнурка 5, благодаря чему вначале разрывается колпачок 6, а после этого из горлышка вытаскивается тело 1 пробки. Пробка бутылки по изобретению с встроенным приспособлением для ее вытаскивания,показанная в поперечном разрезе по второму варианту на фиг. 2, содержит в теле 1' винт 2" с выемкой 7, имеющей кромку 8 по ее основанию,при этом тяговый шнурок 5' прикреплен к байонетной шпильке 9. Винт 2" вводится в тело 1' пробки, после чего в винт вводят байонетную шпильку 9 с тяговым шнурком 5'. Винт 2" вводят в тело 1' таким образом, чтобы он был выровнен по верхнему краю тела 1' пробки. В данном варианте тяговый шнурок 5' также проходит вдоль наружной части горлышка бутылки таким образом, чтобы он выходил из-под колпачка 6; таким образом, при открывании бутылки мы потянем за свободный конец тягового шнурка 5', благодаря чему вначале разрывается колпачок 6, а затем из горлышка вытягивается тело 1' пробки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Приспособление для вытаскиваемых пробок и аналогичных бутылочных затычек, в котором имеется конический основной элемент в форме крепления винтового типа, от верхней части (10) которого отходит тяговый шнурок (5) в форме плоской узкой ленты, имеющей в сере 4 дине участок (5 а) двойной ширины тягового шнурка, причем конец тягового шнурка (5) снабжен заостренным концевым элементом (5b) в форме небольшой стрелы, а в верхней трети высоты основной детали имеется отверстие (11),причем в верхней части этого поперечного отверстия с каждой стороны имеется симметричное короткое плоское крепление (12), и указанная верхняя часть (10) снабжена центральным прямоугольным отверстием (13). 2. Приспособление для вытаскиваемых пробок и аналогичных бутылочных затычек,состоящее из винта (2'), введенного в тело (1),снабженное предварительно установленной прокладкой (3) с вырезом (4) для тягового шнурка (5'). 3. Приспособление для вытаскиваемых пробок и аналогичных бутылочных затычек,состоящее из тела (1'), содержащего винт (2') с выемкой (7), имеющей кромку (8) по ее основанию, при этом тяговый шнурок (5') прикреплен к байонетной шпильке.
