Зажимное приспособление зубного имплантата

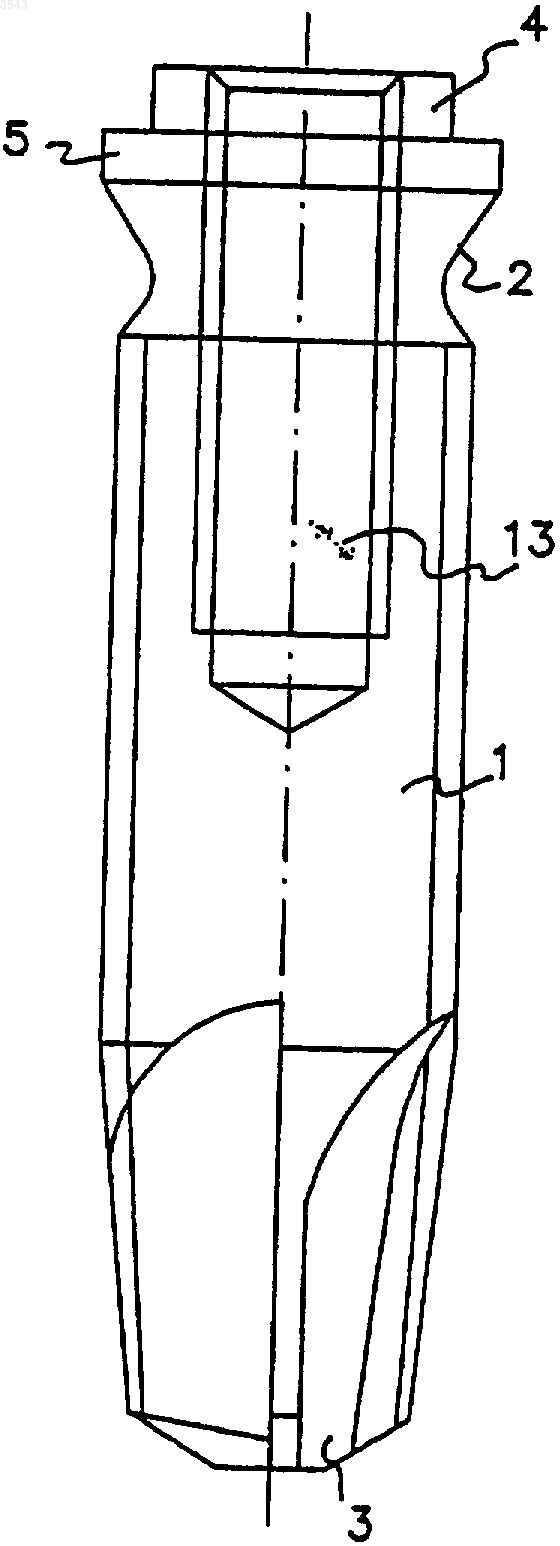

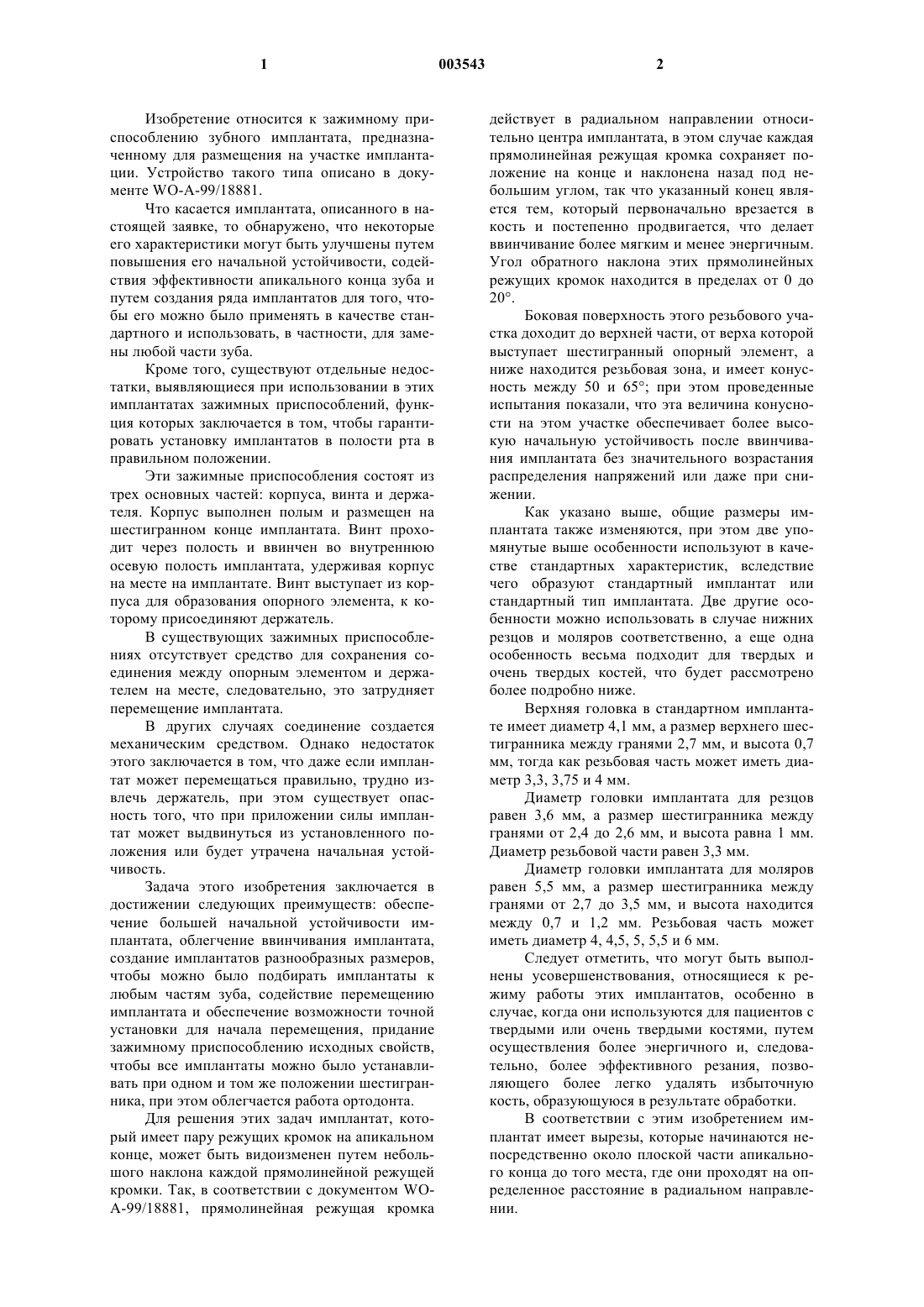

1 Изобретение относится к зажимному приспособлению зубного имплантата, предназначенному для размещения на участке имплантации. Устройство такого типа описано в документе WO-A-99/18881. Что касается имплантата, описанного в настоящей заявке, то обнаружено, что некоторые его характеристики могут быть улучшены путем повышения его начальной устойчивости, содействия эффективности апикального конца зуба и путем создания ряда имплантатов для того, чтобы его можно было применять в качестве стандартного и использовать, в частности, для замены любой части зуба. Кроме того, существуют отдельные недостатки, выявляющиеся при использовании в этих имплантатах зажимных приспособлений, функция которых заключается в том, чтобы гарантировать установку имплантатов в полости рта в правильном положении. Эти зажимные приспособления состоят из трех основных частей: корпуса, винта и держателя. Корпус выполнен полым и размещен на шестигранном конце имплантата. Винт проходит через полость и ввинчен во внутреннюю осевую полость имплантата, удерживая корпус на месте на имплантате. Винт выступает из корпуса для образования опорного элемента, к которому присоединяют держатель. В существующих зажимных приспособлениях отсутствует средство для сохранения соединения между опорным элементом и держателем на месте, следовательно, это затрудняет перемещение имплантата. В других случаях соединение создается механическим средством. Однако недостаток этого заключается в том, что даже если имплантат может перемещаться правильно, трудно извлечь держатель, при этом существует опасность того, что при приложении силы имплантат может выдвинуться из установленного положения или будет утрачена начальная устойчивость. Задача этого изобретения заключается в достижении следующих преимуществ: обеспечение большей начальной устойчивости имплантата, облегчение ввинчивания имплантата,создание имплантатов разнообразных размеров,чтобы можно было подбирать имплантаты к любым частям зуба, содействие перемещению имплантата и обеспечение возможности точной установки для начала перемещения, придание зажимному приспособлению исходных свойств,чтобы все имплантаты можно было устанавливать при одном и том же положении шестигранника, при этом облегчается работа ортодонта. Для решения этих задач имплантат, который имеет пару режущих кромок на апикальном конце, может быть видоизменен путем небольшого наклона каждой прямолинейной режущей кромки. Так, в соответствии с документом WOA-99/18881, прямолинейная режущая кромка 2 действует в радиальном направлении относительно центра имплантата, в этом случае каждая прямолинейная режущая кромка сохраняет положение на конце и наклонена назад под небольшим углом, так что указанный конец является тем, который первоначально врезается в кость и постепенно продвигается, что делает ввинчивание более мягким и менее энергичным. Угол обратного наклона этих прямолинейных режущих кромок находится в пределах от 0 до 20. Боковая поверхность этого резьбового участка доходит до верхней части, от верха которой выступает шестигранный опорный элемент, а ниже находится резьбовая зона, и имеет конусность между 50 и 65; при этом проведенные испытания показали, что эта величина конусности на этом участке обеспечивает более высокую начальную устойчивость после ввинчивания имплантата без значительного возрастания распределения напряжений или даже при снижении. Как указано выше, общие размеры имплантата также изменяются, при этом две упомянутые выше особенности используют в качестве стандартных характеристик, вследствие чего образуют стандартный имплантат или стандартный тип имплантата. Две другие особенности можно использовать в случае нижних резцов и моляров соответственно, а еще одна особенность весьма подходит для твердых и очень твердых костей, что будет рассмотрено более подробно ниже. Верхняя головка в стандартном имплантате имеет диаметр 4,1 мм, а размер верхнего шестигранника между гранями 2,7 мм, и высота 0,7 мм, тогда как резьбовая часть может иметь диаметр 3,3, 3,75 и 4 мм. Диаметр головки имплантата для резцов равен 3,6 мм, а размер шестигранника между гранями от 2,4 до 2,6 мм, и высота равна 1 мм. Диаметр резьбовой части равен 3,3 мм. Диаметр головки имплантата для моляров равен 5,5 мм, а размер шестигранника между гранями от 2,7 до 3,5 мм, и высота находится между 0,7 и 1,2 мм. Резьбовая часть может иметь диаметр 4, 4,5, 5, 5,5 и 6 мм. Следует отметить, что могут быть выполнены усовершенствования, относящиеся к режиму работы этих имплантатов, особенно в случае, когда они используются для пациентов с твердыми или очень твердыми костями, путем осуществления более энергичного и, следовательно, более эффективного резания, позволяющего более легко удалять избыточную кость, образующуюся в результате обработки. В соответствии с этим изобретением имплантат имеет вырезы, которые начинаются непосредственно около плоской части апикального конца до того места, где они проходят на определенное расстояние в радиальном направлении. 3 Указанные выше вырезы ограничены некоторой областью на небольшом расстоянии от места, соответствующего основанию конусообразной резьбовой части, в результате чего создается достаточное пространство между двумя положениями для обеспечения возможности выведения избыточной кости, обычно по направлению к зоне удаления сзади каждого выреза, которая в существующих имплантатах выполнена в виде конусообразного выпуклого наружу заострения. Кроме того, установлено, что при стандартных размерах действие имплантата можно улучшить, используя указанные выше особенности. Это относится к длине имплантата, углам наклона конусообразных резьбовых частей и зон удаления, а также к длине конусообразных резьбовых частей имплантата. Эти размеры выбирают в соответствии со следующими размерами:L - длина имплантата,С - длина конусообразной резьбовой части, - угол наклона конусообразной резьбовой части, - угол наклона зоны удаления. 8,5 2,9 9 4,2 10 2,9 9 4,2 11,5 4,6 5,22 3,3 13 4,6 5,22 3,3 15 4,6 5,22 3,3 18 4,6 5,22 3,3 20 4,6 5,22 3,3 Зажимное приспособление имеет две конкретные особенности. Одна из особенностей заключается в шестигранном опорном элементе на наружном конце корпуса, расположение которого соответствует шестигранной полости корпуса, в которой размещается шестигранный конец имплантата. Поэтому, когда с помощью зажимного приспособления имплантат устанавливают на нужном месте, расположение опорного элемента корпуса будет соответствовать шестигранной опорной поверхности имплантата, что дает возможность имплантату расположиться в идентичном положении со всеми ортопедическими преимуществами, получаемыми при этом. Обычно выступающая часть винта, которая окружена держателем, имеет кольцевую шейку, в которой установлено кольцевое уплотнение, изготовленное из подходящего материала. Когда держатель охватывает этот конец винта, кольцевое уплотнение фиксирует имплантат,корпус и винт в заданном положении. При необходимости держатель может быть удален из винта без какой-либо трудности; это означает,что положение и устойчивость имплантата не будут нарушены каким-либо образом. 4 Резьбовая часть имплантата может иметь двухзаходную резьбу для обеспечения более быстрого ввинчивания его в кость пациента. Скорость, с которой имплантат будет ввинчиваться, в любом случае зависит от конкретных обстоятельств. Размеры держателя необходимо выбирать в соответствии с размерами имплантата. Поэтому каждый имплантат будет иметь соответствующий держатель, хотя особенности, изложенные в изобретении и описанные выше, будут сохранены. Эти и другие аспекты изобретения будут пояснены более подробно на сопровождающих чертежах, где фиг. 1 - вертикальная проекция имплантата в соответствии с изобретением,фиг. 2 - вид снизу фиг. 1,фиг. 3 - вид сверху фиг. 1,фиг. 4 - вертикальная проекция с местным разрезом корпуса зажимного приспособления в соответствии с изобретением,фиг. 5 - вид справа фиг. 4,фиг. 6 - вид слева фиг. 5,фиг. 7 - вертикальная проекция стержня зажимного приспособления,фиг. 8 - вид слева фиг. 7,фиг. 9 - вертикальная проекция держателя с разрезом левого конца,фиг. 10 - вид слева фиг. 9,фиг. 11 - вертикальная проекция имплантата в соответствии с изобретением для твердых и очень твердых костей, и фиг. 12 - вид сверху фиг. 11. Как можно видеть на фиг. 1, 2 и 3, имплантат состоит из резьбовой части (1), апикального конца (3) и верхней части, содержащей головку(5) и наружный шестигранник (4) для облегчения ввинчивания и зубопротезной реконструкции. Головка (5) присоединена к основной части(1) на конусообразной части (2), которая в соответствии с формулой изобретения имеет конусность между 48 и 65 и цилиндрический участок 0,5 мм. На фиг. 2 можно видеть линейную или прямолинейную режущую кромку (6) апикального конца. На чертеже показано, что она отнесена от радиального местоположения таким образом, что конец, который является наиболее отдаленным, выступает вперед для осуществления резания, которое производится при вращении в направлении против часовой стрелки в соответствии с положением на фиг. 2. То, что эта кромка (6) наклонена под углом между 0 и 20 по отношению к радиальному местоположению, и направление вращения против часовой стрелки означают, что с началом резания она входит более глубоко и делает это более плавно и ровно, но также и более эффективно, что является задачей изобретения. На фиг. 1 можно также видеть глухую резьбовую полость (13), которая проходит в 5 осевом направлении от конца шестигранника(4), при этом указанные полость и шестигранник представляют собой детали, которые обычно используются для размещения винта и корпуса держателя, а также зубопротезных компонентов. Для достижения этого корпус (7) на фиг. 4 размещен таким образом, что его шестигранная полость охватывает шестигранник (4) имплантата, тогда как стержень (11) на фиг. 7 проходит через корпус (7), так что его резьбовой конец(12) может быть завинчен в резьбовую полость(13) имплантата. При введении в полость резьбовой конец (12) стержня (11) проходит по внутреннему резьбовому участку держателя(17), тем самым направляя стержень на место. В обычных имплантатах в случае, когда корпус и стержень установлены на имплантате,конец (16) стержня (11) выступает наружу. Затем этот конец (16) размещают во внутренней полости (20) части (19) держателя (17) по фиг. 9,так что при использовании соответствующего средства, например, присоединенного к концу(18), зажимное приспособление перемещают в нужное положение. В настоящем изобретении конец (8, 9) шестигранника размещен в корпусе. Поверхности конца шестигранника соответствуют поверхностям шестигранника полости (10) указанного корпуса и поэтому также согласованы с поверхностями шестигранника (4) имплантата. То, что расположение поверхностей шестигранника указанных выше деталей согласовано, свидетельствует о том, что, независимо от положения зажимного приспособления, всегда будет существовать истинный указатель, отражающий точное положение шестигранника (4) имплантата. При перемещении зажимного приспособления конец (8) шестигранника корпуса обеспечивает этот отсчет положения. Когда стержень(11) удален, отсчет обеспечивается концом (8) шестигранника и концом (9) шестигранника указанного корпуса. Это означает, что место,занятое шестигранником (4) имплантата, всегда можно распознать. Кроме того, на фиг. 7 можно видеть, что стержень (11) установлен совместно с кольцевым уплотнением (14), размещенным на шейке между его концом (16) и опорным элементом(15). Когда этот конец (15, 16) размещен во внутренней полости (20) держателя, кольцевое уплотнение (14) прижато к внутренним стенкам полости держателя и поэтому удерживает зажимное приспособление точно в заданном положении. Как только зажимное приспособление передвинуто и расположено так, как это необходимо, все, что требуется, так это удалить стержень (11). Давление, оказываемое кольцевым уплотнением (14), дает возможность сделать это легко и плавно. 6 Эти конструктивные модификации придают зажимному приспособлению зубного имплантата значительно лучшие характеристики,что отвечает поставленным задачам изобретения. Плоский апикальный конец (21) имплантата (27) показан на фиг. 11. В соответствии с существующими технологиями, от апикального конца выступают ответвления. Этот участок завершает конусообразную резьбовую часть(22), которая проходит вверх вплоть до конца(26). Обычно имплантат простирается от этого конца до нижнего конца шестигранника, где он соединяется с рычагом имплантата. На этом конце можно видеть головку имплантата и шестигранник, которым не присвоены номера. Как детально показано на фиг. 12, в этом конкретном случае можно видеть четыре режущие части (24), которые расходятся от апикального конца (21) до тех пор, пока они не доходят до кругового участка (29) на определенном расстоянии от края (26). Через этот промежуток вырезанная кость направляется в зону (28) удаления позади режущих частей (24). Конусообразная резьбовая часть (22) простирается от кругового участка (29) и вертикальной стенки (25) к режущей части (24) и позади нее вплоть до конусообразной выпуклой зоны (28) удаления. Углыина фиг. 11 определяют степень конусности резьбовой части (22) и зоны(28) удаления. Поскольку головка имплантата имеет диаметр 4,1 или 5,5 мм, а шестигранник может выступать над головкой на 0,7 мм или в пределах от 0,7 до 1,2 мм, то очевидно, что изобретение можно применить в способах, описанных в документе, на который дана ссылка в начале этого описания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Зажимное приспособление зубного имплантата, состоящее из имплантата (1) с резьбовой частью, апикальным концом (3) с режущими кромками, одна из которых выполнена прямолинейной и при этом отходящей от центра головки (5), с шестигранником (4), выступающим от головки, осевой полостью и открытой глухой резьбовой полостью (13), при этом имплантат имеет корпус (7), размещенный на шестиграннике (4) и стержне (11) с резьбовым концом (12), который проходит через корпус и закреплен в полости (13) имплантата, причем стержень имеет свободный конец, который приводится в действие держателем (17), отличающееся тем, что содержит участок, соединяющий головку (5) имплантата с резьбовой частью имплантата (1),имеющий конусность между 48 и 65,причем прямолинейная режущая кромка(6) апикального конца имплантата наклонена 7 относительно теоретического радиального местоположения под углом между 0 и 20, при этом крайний конец кромки представляет собой часть, которая первой соприкасается с участком,подлежащим вырезанию,верхняя головка в стандартном имплантате имеет диаметр 4,1 мм, а верхний шестигранник имеет между поверхностями размер 2,7 мм и высоту 0,7 мм, тогда как резьбовая часть может иметь диаметр 3,3, 3,75 и 4 мм,опорный элемент, выступающий от корпуса (7), содержащего выступающий конец (9) шестигранника, расположенный на конце (8) шестигранника, при этом боковые поверхности обеих деталей выровнены друг с другом и с поверхностями шестигранника (4) имплантата,кольцевое уплотнение (14), выполненное из подходящего материала и установленное на выступающем конце (15, 16) стержня (11) зажимного приспособления, при этом оно размещено в полости (20) держателя (17). 2. Приспособление по п.1, в котором при его применении для резцов диаметр головки (5) имплантата равен 3,6 мм, размер шестигранника(4) между поверхностями от 2,4 до 2,6 мм, а высота равна 1 мм, и диаметр резьбовой части имплантата (1) равен 3,3 мм. 3. Приспособление по п.1, в котором при его применении для моляров диаметр головки(5) имплантата равен 5,5 мм, размер шестигранника (4) между поверхностями от 2,7 до 3,5 мм,а высота находится между 0,7 и 1,2 мм, и резьбовая часть имплантата (1) может иметь диаметр 4, 4,5, 5,5 и 6 мм. 4. Приспособление по пп.1-3, в котором режущие части (24) имплантата расходятся от плоского кругового участка (21) и завершаются возле круговых концов (29), расположенных в направлении по часовой стрелке сзади указанных режущих частей и от которых начинается конусообразная резьбовая часть наружных боковых поверхностей зубьев, конусность резьбовой боковой части определяется образованными углами в пределах от 9 до 5,21 по отношению к вертикали, тогда как образованный угол конусообразной части задается в пределах от 4,2 до 3,3 по отношению к вертикали, причем эти значения подбираются для получения суммарной длины имплантата в пределах от 8,5 до 20 мм и длины конусообразной резьбовой части в пределах от 2,9 до 4,6 мм. 5. Приспособление по всем предшествующим пунктам, в котором размеры зажимного приспособления подбираются соответственно каждому имплантату.
