Быстродействующая муфта с предохранительным устройством захвата

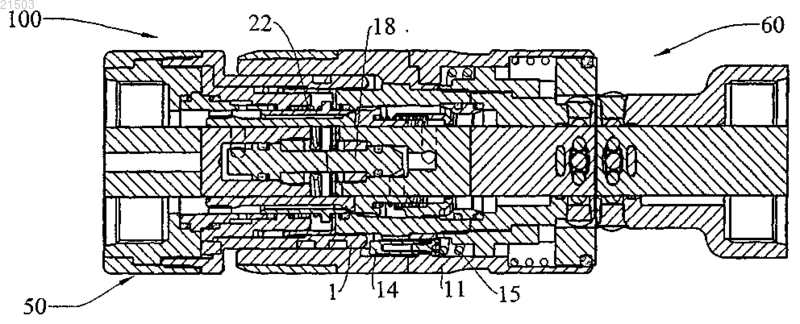

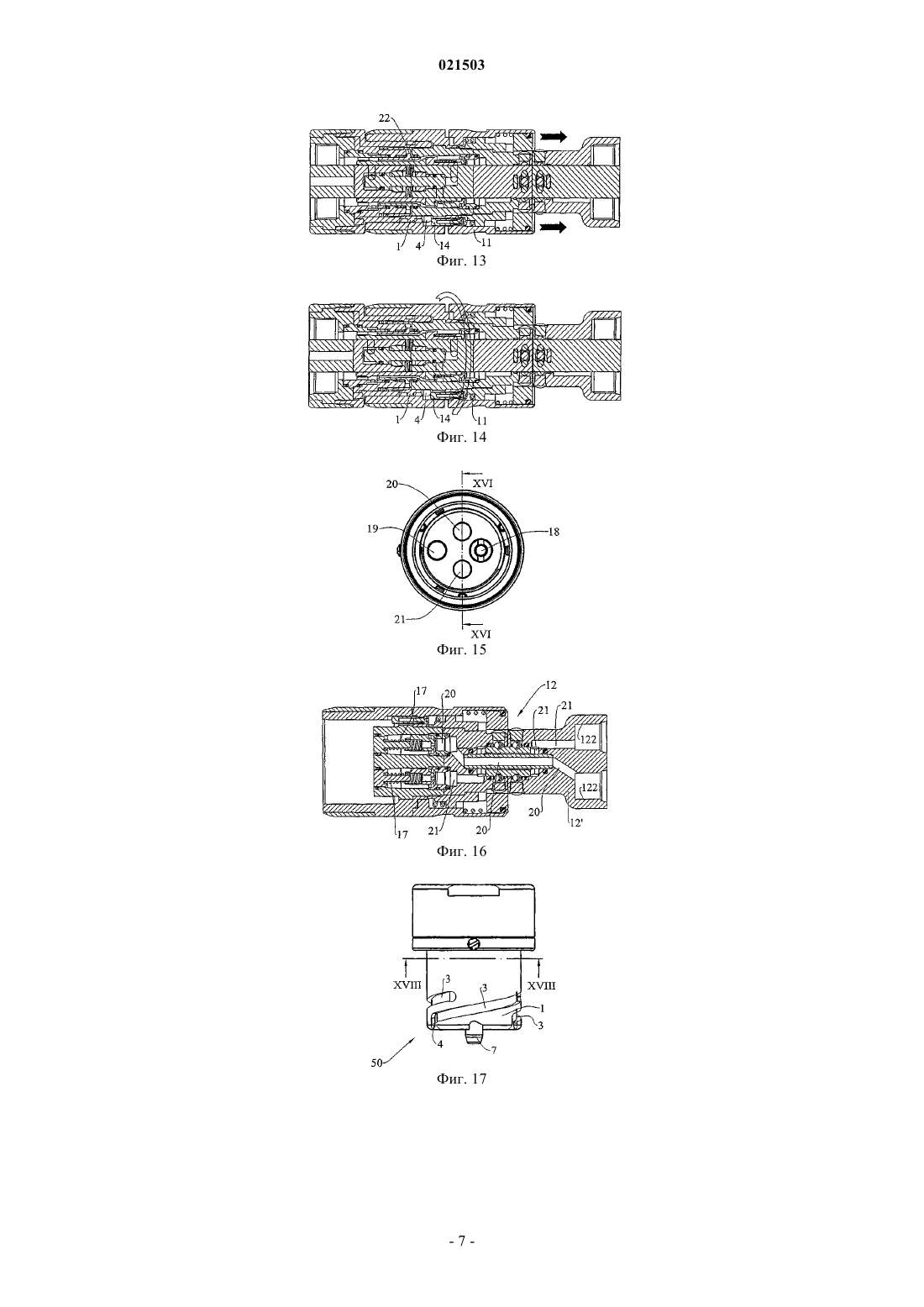

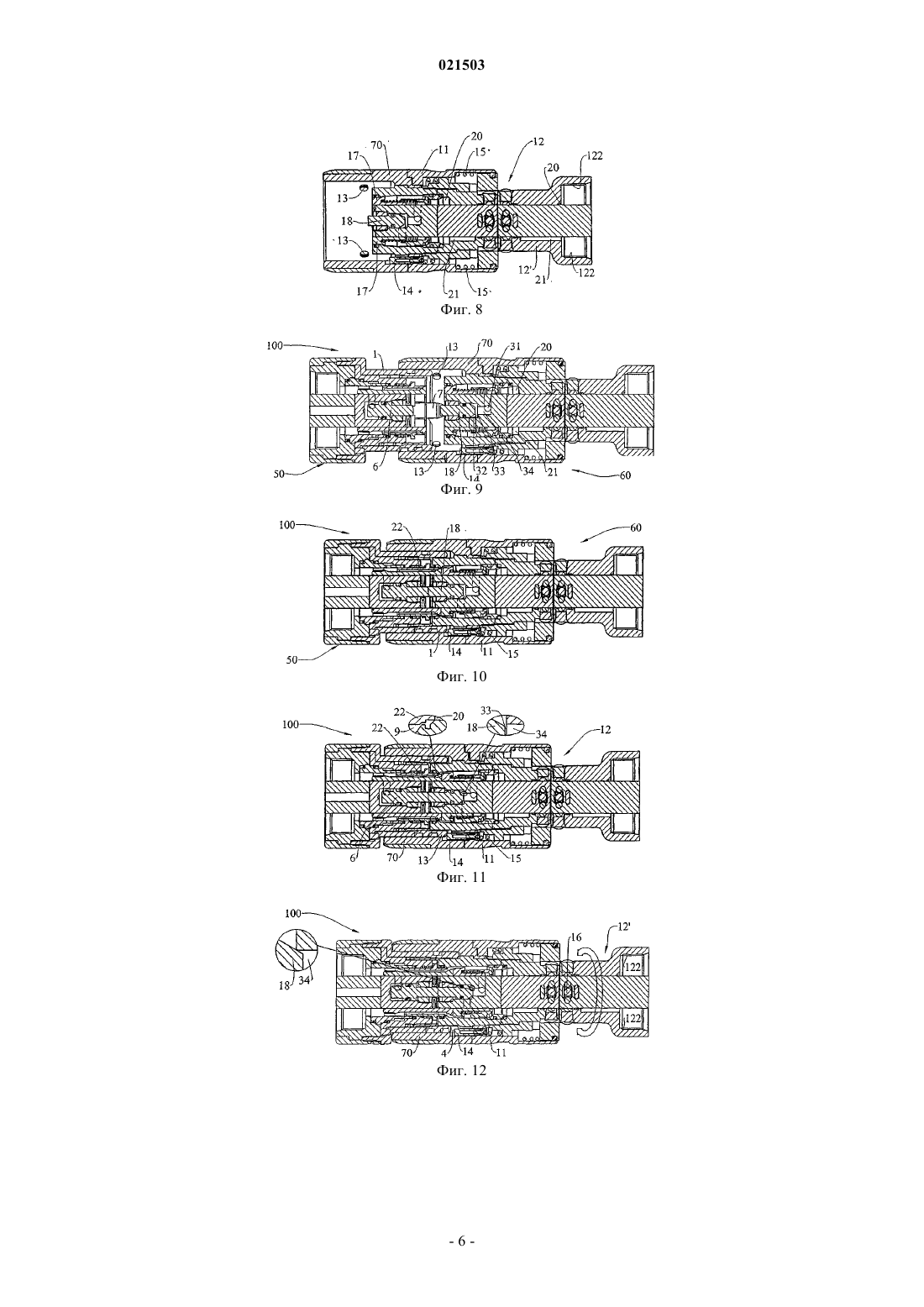

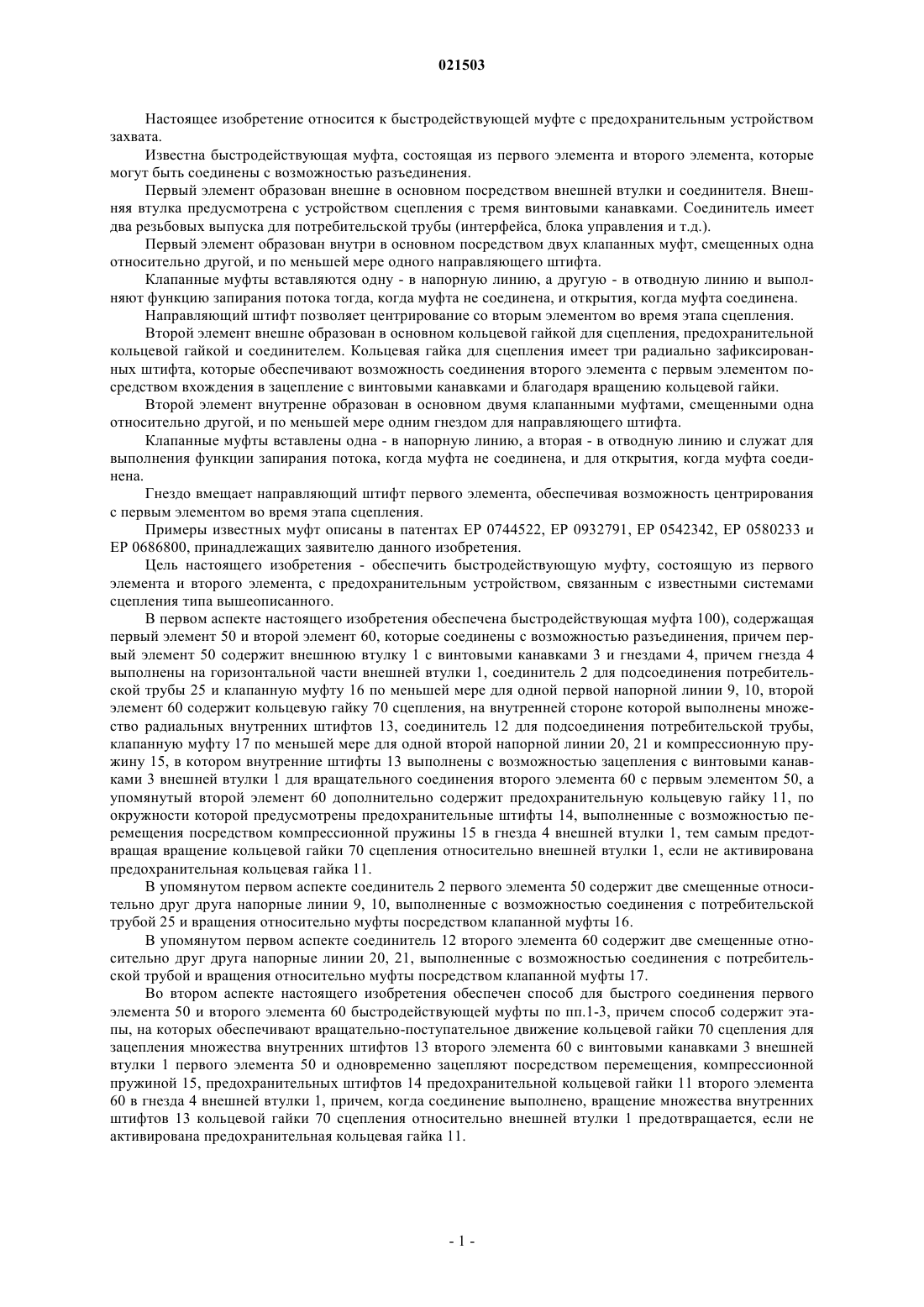

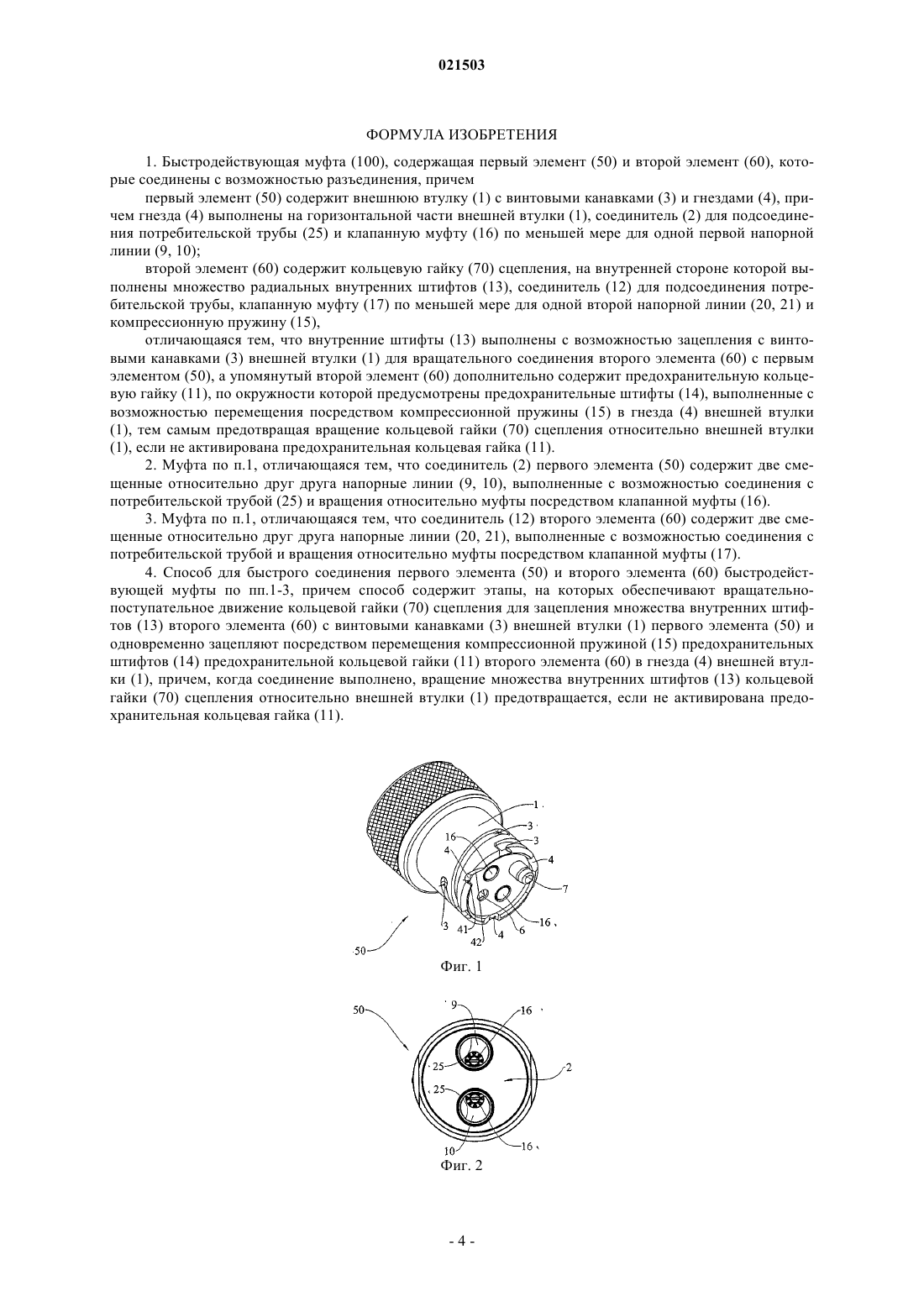

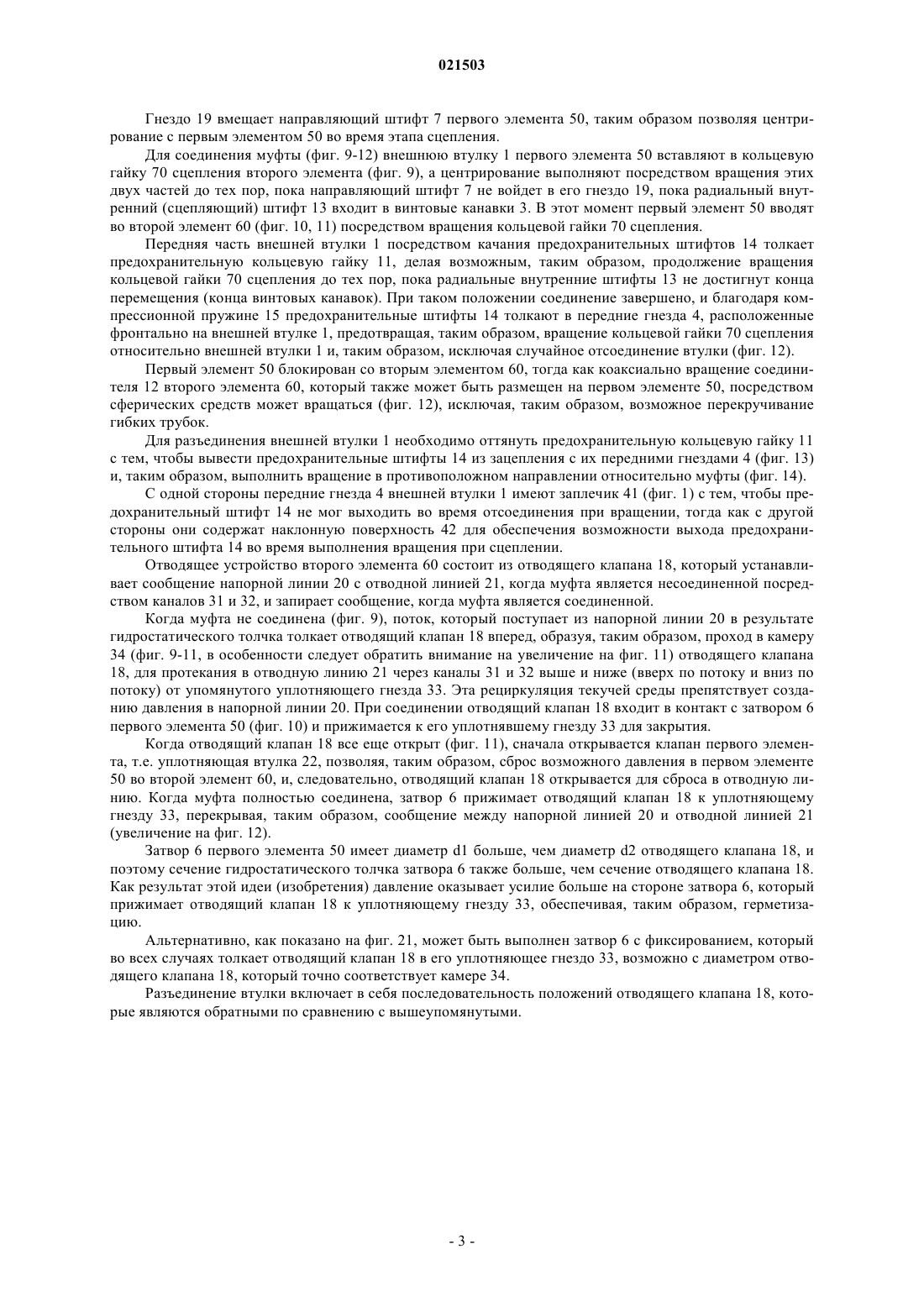

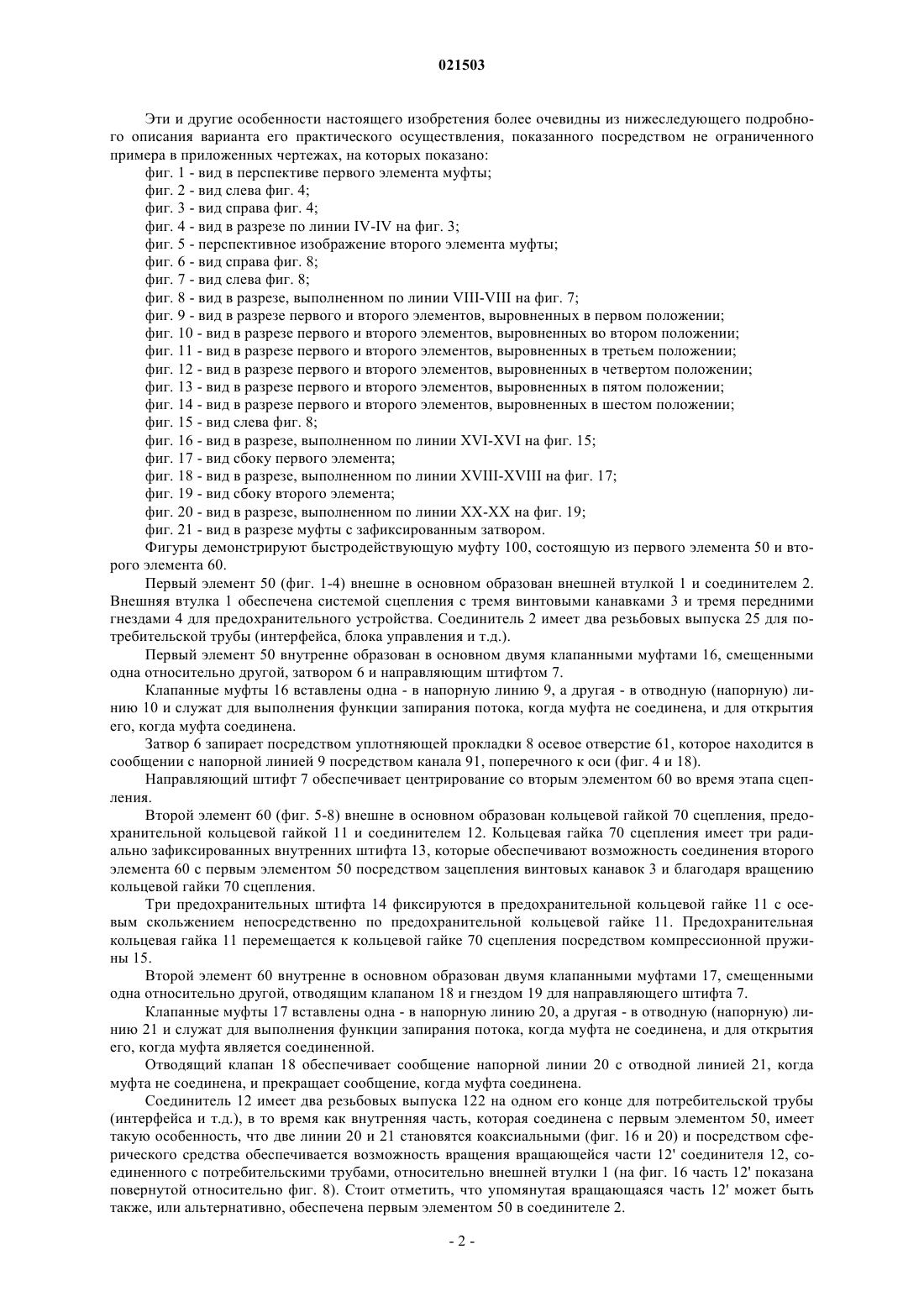

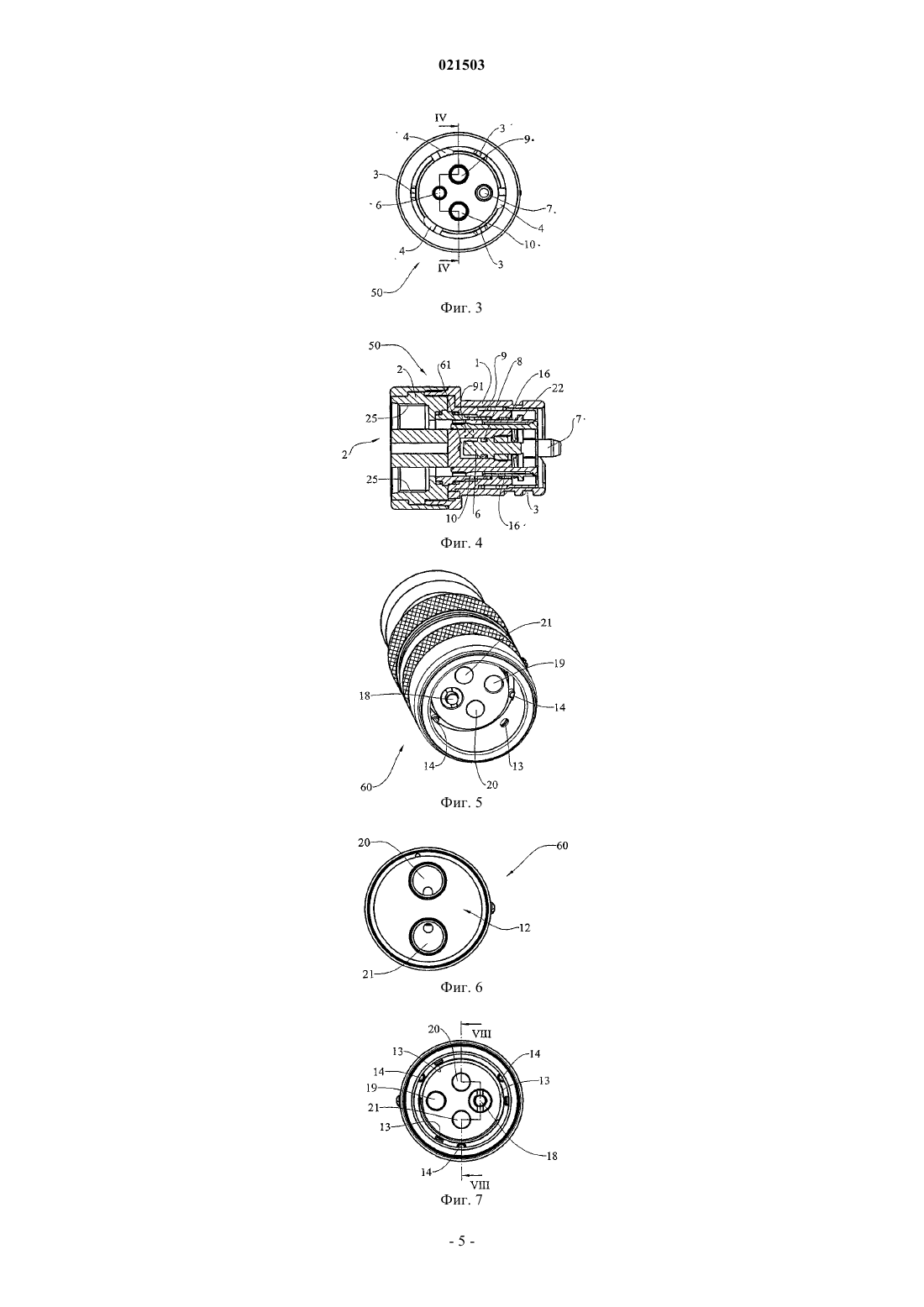

Быстродействующая муфта (100), содержащая первый элемент (50) и второй элемент (60), которые могут быть соединены с возможностью разъединения; причем первый элемент (50), по существу,содержит внешнюю втулку (1) со средством (3) сцепления, соединитель (2) для пользовательского интерфейса (25) и по меньшей мере одну клапанную муфту (16) по меньшей мере для одной напорной линии (9, 10); второй элемент (60), по существу, содержит средства (13, 15, 70) сцепления,по меньшей мере одну клапанную муфту (17) по меньшей мере для одной напорной линии (20, 21) и соединитель (12) для пользовательского интерфейса (122). Упомянутый второй элемент (60), кроме того, содержит предохранительную кольцевую гайку (11), по периферии которой расположены предохранительные штифты (14), приспособленные для перемещения упомянутыми средствами Настоящее изобретение относится к быстродействующей муфте с предохранительным устройством захвата. Известна быстродействующая муфта, состоящая из первого элемента и второго элемента, которые могут быть соединены с возможностью разъединения. Первый элемент образован внешне в основном посредством внешней втулки и соединителя. Внешняя втулка предусмотрена с устройством сцепления с тремя винтовыми канавками. Соединитель имеет два резьбовых выпуска для потребительской трубы (интерфейса, блока управления и т.д.). Первый элемент образован внутри в основном посредством двух клапанных муфт, смещенных одна относительно другой, и по меньшей мере одного направляющего штифта. Клапанные муфты вставляются одну - в напорную линию, а другую - в отводную линию и выполняют функцию запирания потока тогда, когда муфта не соединена, и открытия, когда муфта соединена. Направляющий штифт позволяет центрирование со вторым элементом во время этапа сцепления. Второй элемент внешне образован в основном кольцевой гайкой для сцепления, предохранительной кольцевой гайкой и соединителем. Кольцевая гайка для сцепления имеет три радиально зафиксированных штифта, которые обеспечивают возможность соединения второго элемента с первым элементом посредством вхождения в зацепление с винтовыми канавками и благодаря вращению кольцевой гайки. Второй элемент внутренне образован в основном двумя клапанными муфтами, смещенными одна относительно другой, и по меньшей мере одним гнездом для направляющего штифта. Клапанные муфты вставлены одна - в напорную линию, а вторая - в отводную линию и служат для выполнения функции запирания потока, когда муфта не соединена, и для открытия, когда муфта соединена. Гнездо вмещает направляющий штифт первого элемента, обеспечивая возможность центрирования с первым элементом во время этапа сцепления. Примеры известных муфт описаны в патентах ЕР 0744522, ЕР 0932791, ЕР 0542342, ЕР 0580233 и ЕР 0686800, принадлежащих заявителю данного изобретения. Цель настоящего изобретения - обеспечить быстродействующую муфту, состоящую из первого элемента и второго элемента, с предохранительным устройством, связанным с известными системами сцепления типа вышеописанного. В первом аспекте настоящего изобретения обеспечена быстродействующая муфта 100), содержащая первый элемент 50 и второй элемент 60, которые соединены с возможностью разъединения, причем первый элемент 50 содержит внешнюю втулку 1 с винтовыми канавками 3 и гнездами 4, причем гнезда 4 выполнены на горизонтальной части внешней втулки 1, соединитель 2 для подсоединения потребительской трубы 25 и клапанную муфту 16 по меньшей мере для одной первой напорной линии 9, 10, второй элемент 60 содержит кольцевую гайку 70 сцепления, на внутренней стороне которой выполнены множество радиальных внутренних штифтов 13, соединитель 12 для подсоединения потребительской трубы,клапанную муфту 17 по меньшей мере для одной второй напорной линии 20, 21 и компрессионную пружину 15, в котором внутренние штифты 13 выполнены с возможностью зацепления с винтовыми канавками 3 внешней втулки 1 для вращательного соединения второго элемента 60 с первым элементом 50, а упомянутый второй элемент 60 дополнительно содержит предохранительную кольцевую гайку 11, по окружности которой предусмотрены предохранительные штифты 14, выполненные с возможностью перемещения посредством компрессионной пружины 15 в гнезда 4 внешней втулки 1, тем самым предотвращая вращение кольцевой гайки 70 сцепления относительно внешней втулки 1, если не активирована предохранительная кольцевая гайка 11. В упомянутом первом аспекте соединитель 2 первого элемента 50 содержит две смещенные относительно друг друга напорные линии 9, 10, выполненные с возможностью соединения с потребительской трубой 25 и вращения относительно муфты посредством клапанной муфты 16. В упомянутом первом аспекте соединитель 12 второго элемента 60 содержит две смещенные относительно друг друга напорные линии 20, 21, выполненные с возможностью соединения с потребительской трубой и вращения относительно муфты посредством клапанной муфты 17. Во втором аспекте настоящего изобретения обеспечен способ для быстрого соединения первого элемента 50 и второго элемента 60 быстродействующей муфты по пп.1-3, причем способ содержит этапы, на которых обеспечивают вращательно-поступательное движение кольцевой гайки 70 сцепления для зацепления множества внутренних штифтов 13 второго элемента 60 с винтовыми канавками 3 внешней втулки 1 первого элемента 50 и одновременно зацепляют посредством перемещения, компрессионной пружиной 15, предохранительных штифтов 14 предохранительной кольцевой гайки 11 второго элемента 60 в гнезда 4 внешней втулки 1, причем, когда соединение выполнено, вращение множества внутренних штифтов 13 кольцевой гайки 70 сцепления относительно внешней втулки 1 предотвращается, если не активирована предохранительная кольцевая гайка 11. Эти и другие особенности настоящего изобретения более очевидны из нижеследующего подробного описания варианта его практического осуществления, показанного посредством не ограниченного примера в приложенных чертежах, на которых показано: фиг. 1 - вид в перспективе первого элемента муфты; фиг. 2 - вид слева фиг. 4; фиг. 3 - вид справа фиг. 4; фиг. 4 - вид в разрезе по линии IV-IV на фиг. 3; фиг. 5 - перспективное изображение второго элемента муфты; фиг. 6 - вид справа фиг. 8; фиг. 7 - вид слева фиг. 8; фиг. 8 - вид в разрезе, выполненном по линии VIII-VIII на фиг. 7; фиг. 9 - вид в разрезе первого и второго элементов, выровненных в первом положении; фиг. 10 - вид в разрезе первого и второго элементов, выровненных во втором положении; фиг. 11 - вид в разрезе первого и второго элементов, выровненных в третьем положении; фиг. 12 - вид в разрезе первого и второго элементов, выровненных в четвертом положении; фиг. 13 - вид в разрезе первого и второго элементов, выровненных в пятом положении; фиг. 14 - вид в разрезе первого и второго элементов, выровненных в шестом положении; фиг. 15 - вид слева фиг. 8; фиг. 16 - вид в разрезе, выполненном по линии XVI-XVI на фиг. 15; фиг. 17 - вид сбоку первого элемента; фиг. 18 - вид в разрезе, выполненном по линии XVIII-XVIII на фиг. 17; фиг. 19 - вид сбоку второго элемента; фиг. 20 - вид в разрезе, выполненном по линии ХХ-ХХ на фиг. 19; фиг. 21 - вид в разрезе муфты с зафиксированным затвором. Фигуры демонстрируют быстродействующую муфту 100, состоящую из первого элемента 50 и второго элемента 60. Первый элемент 50 (фиг. 1-4) внешне в основном образован внешней втулкой 1 и соединителем 2. Внешняя втулка 1 обеспечена системой сцепления с тремя винтовыми канавками 3 и тремя передними гнездами 4 для предохранительного устройства. Соединитель 2 имеет два резьбовых выпуска 25 для потребительской трубы (интерфейса, блока управления и т.д.). Первый элемент 50 внутренне образован в основном двумя клапанными муфтами 16, смещенными одна относительно другой, затвором 6 и направляющим штифтом 7. Клапанные муфты 16 вставлены одна - в напорную линию 9, а другая - в отводную (напорную) линию 10 и служат для выполнения функции запирания потока, когда муфта не соединена, и для открытия его, когда муфта соединена. Затвор 6 запирает посредством уплотняющей прокладки 8 осевое отверстие 61, которое находится в сообщении с напорной линией 9 посредством канала 91, поперечного к оси (фиг. 4 и 18). Направляющий штифт 7 обеспечивает центрирование со вторым элементом 60 во время этапа сцепления. Второй элемент 60 (фиг. 5-8) внешне в основном образован кольцевой гайкой 70 сцепления, предохранительной кольцевой гайкой 11 и соединителем 12. Кольцевая гайка 70 сцепления имеет три радиально зафиксированных внутренних штифта 13, которые обеспечивают возможность соединения второго элемента 60 с первым элементом 50 посредством зацепления винтовых канавок 3 и благодаря вращению кольцевой гайки 70 сцепления. Три предохранительных штифта 14 фиксируются в предохранительной кольцевой гайке 11 с осевым скольжением непосредственно по предохранительной кольцевой гайке 11. Предохранительная кольцевая гайка 11 перемещается к кольцевой гайке 70 сцепления посредством компрессионной пружины 15. Второй элемент 60 внутренне в основном образован двумя клапанными муфтами 17, смещенными одна относительно другой, отводящим клапаном 18 и гнездом 19 для направляющего штифта 7. Клапанные муфты 17 вставлены одна - в напорную линию 20, а другая - в отводную (напорную) линию 21 и служат для выполнения функции запирания потока, когда муфта не соединена, и для открытия его, когда муфта является соединенной. Отводящий клапан 18 обеспечивает сообщение напорной линии 20 с отводной линией 21, когда муфта не соединена, и прекращает сообщение, когда муфта соединена. Соединитель 12 имеет два резьбовых выпуска 122 на одном его конце для потребительской трубы(интерфейса и т.д.), в то время как внутренняя часть, которая соединена с первым элементом 50, имеет такую особенность, что две линии 20 и 21 становятся коаксиальными (фиг. 16 и 20) и посредством сферического средства обеспечивается возможность вращения вращающейся части 12' соединителя 12, соединенного с потребительскими трубами, относительно внешней втулки 1 (на фиг. 16 часть 12' показана повернутой относительно фиг. 8). Стоит отметить, что упомянутая вращающаяся часть 12' может быть также, или альтернативно, обеспечена первым элементом 50 в соединителе 2. Гнездо 19 вмещает направляющий штифт 7 первого элемента 50, таким образом позволяя центрирование с первым элементом 50 во время этапа сцепления. Для соединения муфты (фиг. 9-12) внешнюю втулку 1 первого элемента 50 вставляют в кольцевую гайку 70 сцепления второго элемента (фиг. 9), а центрирование выполняют посредством вращения этих двух частей до тех пор, пока направляющий штифт 7 не войдет в его гнездо 19, пока радиальный внутренний (сцепляющий) штифт 13 входит в винтовые канавки 3. В этот момент первый элемент 50 вводят во второй элемент 60 (фиг. 10, 11) посредством вращения кольцевой гайки 70 сцепления. Передняя часть внешней втулки 1 посредством качания предохранительных штифтов 14 толкает предохранительную кольцевую гайку 11, делая возможным, таким образом, продолжение вращения кольцевой гайки 70 сцепления до тех пор, пока радиальные внутренние штифты 13 не достигнут конца перемещения (конца винтовых канавок). При таком положении соединение завершено, и благодаря компрессионной пружине 15 предохранительные штифты 14 толкают в передние гнезда 4, расположенные фронтально на внешней втулке 1, предотвращая, таким образом, вращение кольцевой гайки 70 сцепления относительно внешней втулки 1 и, таким образом, исключая случайное отсоединение втулки (фиг. 12). Первый элемент 50 блокирован со вторым элементом 60, тогда как коаксиально вращение соединителя 12 второго элемента 60, который также может быть размещен на первом элементе 50, посредством сферических средств может вращаться (фиг. 12), исключая, таким образом, возможное перекручивание гибких трубок. Для разъединения внешней втулки 1 необходимо оттянуть предохранительную кольцевую гайку 11 с тем, чтобы вывести предохранительные штифты 14 из зацепления с их передними гнездами 4 (фиг. 13) и, таким образом, выполнить вращение в противоположном направлении относительно муфты (фиг. 14). С одной стороны передние гнезда 4 внешней втулки 1 имеют заплечик 41 (фиг. 1) с тем, чтобы предохранительный штифт 14 не мог выходить во время отсоединения при вращении, тогда как с другой стороны они содержат наклонную поверхность 42 для обеспечения возможности выхода предохранительного штифта 14 во время выполнения вращения при сцеплении. Отводящее устройство второго элемента 60 состоит из отводящего клапана 18, который устанавливает сообщение напорной линии 20 с отводной линией 21, когда муфта является несоединенной посредством каналов 31 и 32, и запирает сообщение, когда муфта является соединенной. Когда муфта не соединена (фиг. 9), поток, который поступает из напорной линии 20 в результате гидростатического толчка толкает отводящий клапан 18 вперед, образуя, таким образом, проход в камеру 34 (фиг. 9-11, в особенности следует обратить внимание на увеличение на фиг. 11) отводящего клапана 18, для протекания в отводную линию 21 через каналы 31 и 32 выше и ниже (вверх по потоку и вниз по потоку) от упомянутого уплотняющего гнезда 33. Эта рециркуляция текучей среды препятствует созданию давления в напорной линии 20. При соединении отводящий клапан 18 входит в контакт с затвором 6 первого элемента 50 (фиг. 10) и прижимается к его уплотнявшему гнезду 33 для закрытия. Когда отводящий клапан 18 все еще открыт (фиг. 11), сначала открывается клапан первого элемента, т.е. уплотняющая втулка 22, позволяя, таким образом, сброс возможного давления в первом элементе 50 во второй элемент 60, и, следовательно, отводящий клапан 18 открывается для сброса в отводную линию. Когда муфта полностью соединена, затвор 6 прижимает отводящий клапан 18 к уплотняющему гнезду 33, перекрывая, таким образом, сообщение между напорной линией 20 и отводной линией 21(увеличение на фиг. 12). Затвор 6 первого элемента 50 имеет диаметр d1 больше, чем диаметр d2 отводящего клапана 18, и поэтому сечение гидростатического толчка затвора 6 также больше, чем сечение отводящего клапана 18. Как результат этой идеи (изобретения) давление оказывает усилие больше на стороне затвора 6, который прижимает отводящий клапан 18 к уплотняющему гнезду 33, обеспечивая, таким образом, герметизацию. Альтернативно, как показано на фиг. 21, может быть выполнен затвор 6 с фиксированием, который во всех случаях толкает отводящий клапан 18 в его уплотняющее гнездо 33, возможно с диаметром отводящего клапана 18, который точно соответствует камере 34. Разъединение втулки включает в себя последовательность положений отводящего клапана 18, которые являются обратными по сравнению с вышеупомянутыми. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Быстродействующая муфта (100), содержащая первый элемент (50) и второй элемент (60), которые соединены с возможностью разъединения, причем первый элемент (50) содержит внешнюю втулку (1) с винтовыми канавками (3) и гнездами (4), причем гнезда (4) выполнены на горизонтальной части внешней втулки (1), соединитель (2) для подсоединения потребительской трубы (25) и клапанную муфту (16) по меньшей мере для одной первой напорной линии (9, 10); второй элемент (60) содержит кольцевую гайку (70) сцепления, на внутренней стороне которой выполнены множество радиальных внутренних штифтов (13), соединитель (12) для подсоединения потребительской трубы, клапанную муфту (17) по меньшей мере для одной второй напорной линии (20, 21) и компрессионную пружину (15),отличающаяся тем, что внутренние штифты (13) выполнены с возможностью зацепления с винтовыми канавками (3) внешней втулки (1) для вращательного соединения второго элемента (60) с первым элементом (50), а упомянутый второй элемент (60) дополнительно содержит предохранительную кольцевую гайку (11), по окружности которой предусмотрены предохранительные штифты (14), выполненные с возможностью перемещения посредством компрессионной пружины (15) в гнезда (4) внешней втулки(1), тем самым предотвращая вращение кольцевой гайки (70) сцепления относительно внешней втулки(1), если не активирована предохранительная кольцевая гайка (11). 2. Муфта по п.1, отличающаяся тем, что соединитель (2) первого элемента (50) содержит две смещенные относительно друг друга напорные линии (9, 10), выполненные с возможностью соединения с потребительской трубой (25) и вращения относительно муфты посредством клапанной муфты (16). 3. Муфта по п.1, отличающаяся тем, что соединитель (12) второго элемента (60) содержит две смещенные относительно друг друга напорные линии (20, 21), выполненные с возможностью соединения с потребительской трубой и вращения относительно муфты посредством клапанной муфты (17). 4. Способ для быстрого соединения первого элемента (50) и второго элемента (60) быстродействующей муфты по пп.1-3, причем способ содержит этапы, на которых обеспечивают вращательнопоступательное движение кольцевой гайки (70) сцепления для зацепления множества внутренних штифтов (13) второго элемента (60) с винтовыми канавками (3) внешней втулки (1) первого элемента (50) и одновременно зацепляют посредством перемещения компрессионной пружиной (15) предохранительных штифтов (14) предохранительной кольцевой гайки (11) второго элемента (60) в гнезда (4) внешней втулки (1), причем, когда соединение выполнено, вращение множества внутренних штифтов (13) кольцевой гайки (70) сцепления относительно внешней втулки (1) предотвращается, если не активирована предохранительная кольцевая гайка (11).
