H02G 15/18 — защищенные муфтами или гильзами, например для кабелей связи

Номер патента: 10607

Опубликовано: 30.10.2008

Авторы: Голубев Евгений Сергеевич, Семин Алексей Николаевич

МПК: H02G 15/18

Метки: связи, симметричных, тройниковая, муфта, кабелей

Формула / Реферат:

Тройниковая муфта для симметричных кабелей связи, содержащая корпус из Т-образных элементов, в котором размещены экранные соединители, экранные шины, экранный провод, поясная изоляция сростка, и самовулканизирующуюся армирующую ленту, отличающаяся тем, что она дополнительно содержит пружинные кольца для крепления гибких концов экранных шин к броне кабеля, экранные соединители установлены на срезах оболочек кабелей, поясная изоляция сростка...

Номер патента: 7573

Опубликовано: 29.12.2006

Автор: Гужвин Вадим Юрьевич

МПК: H02G 15/08, H02G 15/18

Метки: заземления, кабелей, осуществления, способ, устройство, муфтах, силовых

Формула / Реферат:

1. Способ заземления кабелей в силовых муфтах посредством заземляющего проводника, кольцевых пружин, мастичных лент, ленты ПВХ и термоусаживаемой трубки, отличающийся тем, что и оболочки, и броню кабелей заземляют одним гибким проводником с блокирующим участком, который накладывают вдоль заземляемого кабеля, захватывая броню и оболочку, причем блокирующий участок располагают на оболочке вплотную к срезу брони, проводник закрепляют на броне и...

Номер патента: 7171

Опубликовано: 25.08.2006

Авторы: Гужвин Вадим Юрьевич, Мажитов Тахир Габдуллович

МПК: H02G 15/18, H02G 15/08

Метки: силовых, соединения, кабелей, муфта, напряжением

Формула / Реферат:

1. Муфта для соединения электрических кабелей с изолированными жилами, слоем полупроводящей бумаги, оболочкой, защитным и джутовым покровами, включающая соединительные гильзы, изолирующие, мастичные и регулирующие ленты, компаунд, элементы заземления и экранирования, объемные сетки, междужильные распорки, термоусаживаемые трубки и корпус, отличающаяся тем, что сращиваемые кабели зачищены от поясной изоляции, полупроводящей бумаги, металлической...

Номер патента: 6886

Опубликовано: 28.04.2006

Авторы: Семин Алексей Николаевич, Голубев Евгений Сергеевич

МПК: H02G 15/18

Метки: связи, муфта, высокочастотных, тройниковая, кабелей

Формула / Реферат:

Тройниковая муфта для высокочастотных кабелей связи, содержащая Т-образный корпус, отличающаяся тем, что для восстановления электрической целостности металлических оболочек кабелей и соединения оболочек с броней применяются токопроводящие шины и провод, и экранные соединители, представляющие собой металлические зажимы со шпилькой, установленные на срезы оболочек и брони кабелей и обеспечивающие контакт токопроводящих шин и провода с...

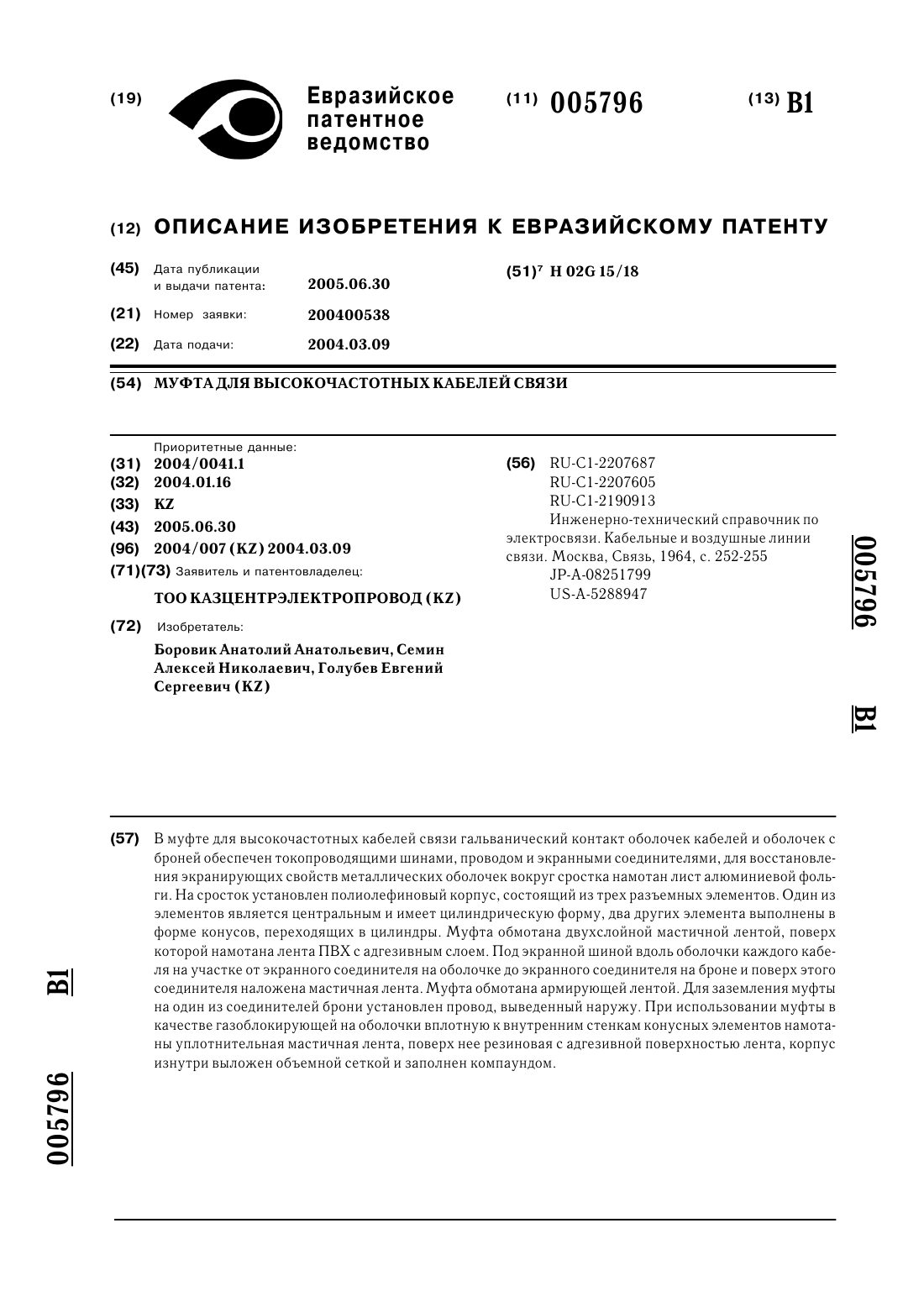

Номер патента: 5796

Опубликовано: 30.06.2005

Авторы: Семин Алексей Николаевич, Голубев Евгений Сергеевич, Боровик Анатолий Анатольевич

МПК: H02G 15/18

Метки: муфта, связи, высокочастотных, кабелей

Формула / Реферат:

1. Комплект муфты для высокочастотных кабелей, жилы которых защищены алюминиевым экраном, покрытым броней, включающий корпус и монтажные материалы, отличающийся тем, что монтажные элементы дополнительно включают токопроводящие шины и провод, соединяющие гальванически экраны сращиваемых кабелей и броню каждого кабеля с его экраном с помощью экранных соединителей, установленных на срезах экранов и брони каждого кабеля, лист алюминиевой фольги,...
