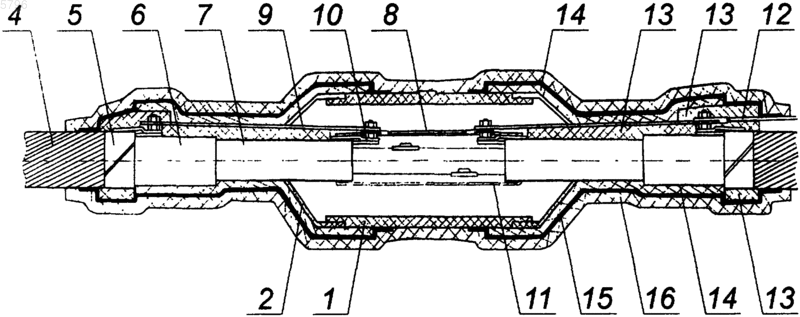

Муфта для высокочастотных кабелей связи

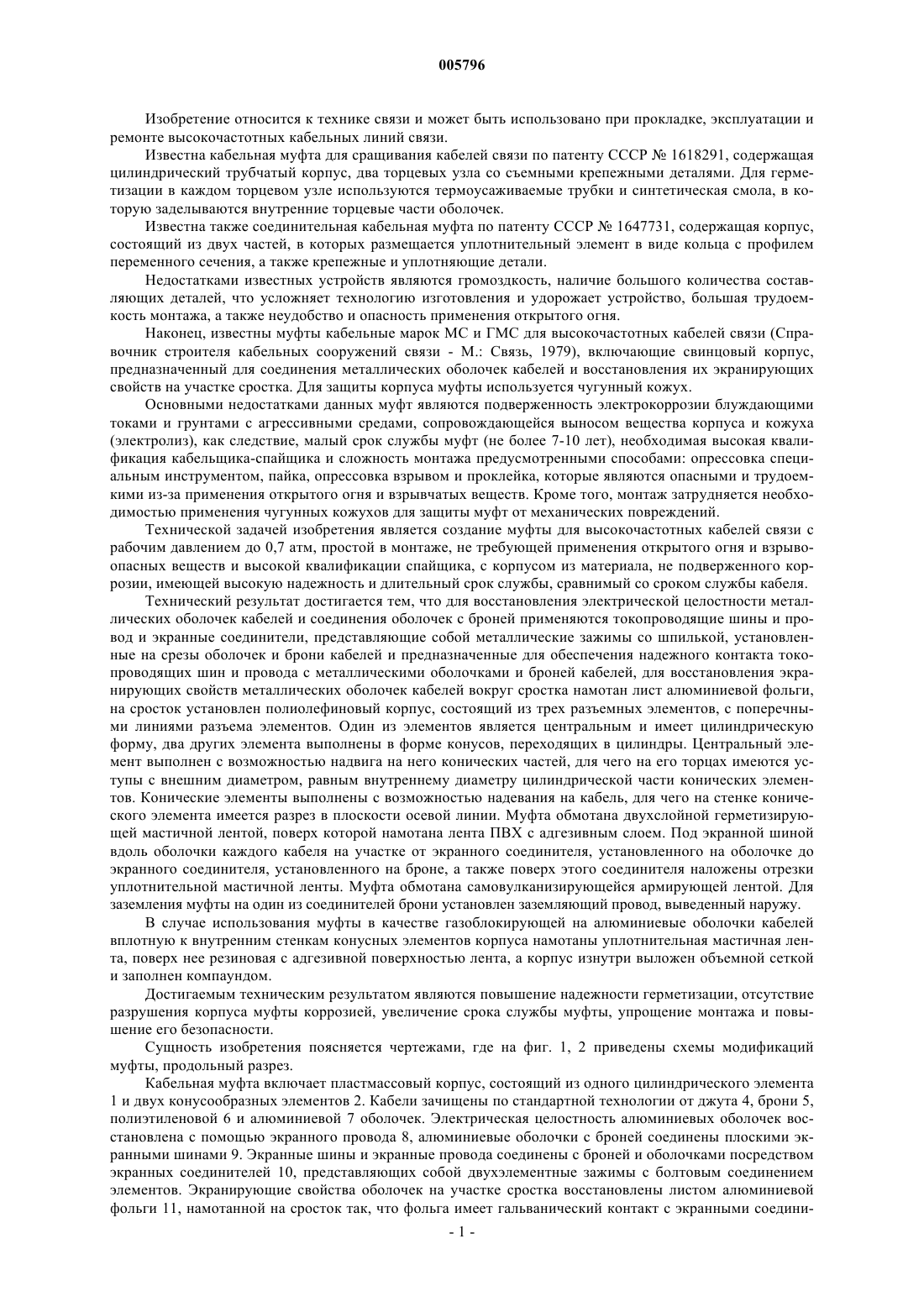

005796 Изобретение относится к технике связи и может быть использовано при прокладке, эксплуатации и ремонте высокочастотных кабельных линий связи. Известна кабельная муфта для сращивания кабелей связи по патенту СССР 1618291, содержащая цилиндрический трубчатый корпус, два торцевых узла со съемными крепежными деталями. Для герметизации в каждом торцевом узле используются термоусаживаемые трубки и синтетическая смола, в которую заделываются внутренние торцевые части оболочек. Известна также соединительная кабельная муфта по патенту СССР 1647731, содержащая корпус,состоящий из двух частей, в которых размещается уплотнительный элемент в виде кольца с профилем переменного сечения, а также крепежные и уплотняющие детали. Недостатками известных устройств являются громоздкость, наличие большого количества составляющих деталей, что усложняет технологию изготовления и удорожает устройство, большая трудоемкость монтажа, а также неудобство и опасность применения открытого огня. Наконец, известны муфты кабельные марок МС и ГМС для высокочастотных кабелей связи (Справочник строителя кабельных сооружений связи - М.: Связь, 1979), включающие свинцовый корпус,предназначенный для соединения металлических оболочек кабелей и восстановления их экранирующих свойств на участке сростка. Для защиты корпуса муфты используется чугунный кожух. Основными недостатками данных муфт являются подверженность электрокоррозии блуждающими токами и грунтами с агрессивными средами, сопровождающейся выносом вещества корпуса и кожуха(электролиз), как следствие, малый срок службы муфт (не более 7-10 лет), необходимая высокая квалификация кабельщика-спайщика и сложность монтажа предусмотренными способами: опрессовка специальным инструментом, пайка, опрессовка взрывом и проклейка, которые являются опасными и трудоемкими из-за применения открытого огня и взрывчатых веществ. Кроме того, монтаж затрудняется необходимостью применения чугунных кожухов для защиты муфт от механических повреждений. Технической задачей изобретения является создание муфты для высокочастотных кабелей связи с рабочим давлением до 0,7 атм, простой в монтаже, не требующей применения открытого огня и взрывоопасных веществ и высокой квалификации спайщика, с корпусом из материала, не подверженного коррозии, имеющей высокую надежность и длительный срок службы, сравнимый со сроком службы кабеля. Технический результат достигается тем, что для восстановления электрической целостности металлических оболочек кабелей и соединения оболочек с броней применяются токопроводящие шины и провод и экранные соединители, представляющие собой металлические зажимы со шпилькой, установленные на срезы оболочек и брони кабелей и предназначенные для обеспечения надежного контакта токопроводящих шин и провода с металлическими оболочками и броней кабелей, для восстановления экранирующих свойств металлических оболочек кабелей вокруг сростка намотан лист алюминиевой фольги,на сросток установлен полиолефиновый корпус, состоящий из трех разъемных элементов, с поперечными линиями разъема элементов. Один из элементов является центральным и имеет цилиндрическую форму, два других элемента выполнены в форме конусов, переходящих в цилиндры. Центральный элемент выполнен с возможностью надвига на него конических частей, для чего на его торцах имеются уступы с внешним диаметром, равным внутреннему диаметру цилиндрической части конических элементов. Конические элементы выполнены с возможностью надевания на кабель, для чего на стенке конического элемента имеется разрез в плоскости осевой линии. Муфта обмотана двухслойной герметизирующей мастичной лентой, поверх которой намотана лента ПВХ с адгезивным слоем. Под экранной шиной вдоль оболочки каждого кабеля на участке от экранного соединителя, установленного на оболочке до экранного соединителя, установленного на броне, а также поверх этого соединителя наложены отрезки уплотнительной мастичной ленты. Муфта обмотана самовулканизирующейся армирующей лентой. Для заземления муфты на один из соединителей брони установлен заземляющий провод, выведенный наружу. В случае использования муфты в качестве газоблокирующей на алюминиевые оболочки кабелей вплотную к внутренним стенкам конусных элементов корпуса намотаны уплотнительная мастичная лента, поверх нее резиновая с адгезивной поверхностью лента, а корпус изнутри выложен объемной сеткой и заполнен компаундом. Достигаемым техническим результатом являются повышение надежности герметизации, отсутствие разрушения корпуса муфты коррозией, увеличение срока службы муфты, упрощение монтажа и повышение его безопасности. Сущность изобретения поясняется чертежами, где на фиг. 1, 2 приведены схемы модификаций муфты, продольный разрез. Кабельная муфта включает пластмассовый корпус, состоящий из одного цилиндрического элемента 1 и двух конусообразных элементов 2. Кабели зачищены по стандартной технологии от джута 4, брони 5,полиэтиленовой 6 и алюминиевой 7 оболочек. Электрическая целостность алюминиевых оболочек восстановлена с помощью экранного провода 8, алюминиевые оболочки с броней соединены плоскими экранными шинами 9. Экранные шины и экранные провода соединены с броней и оболочками посредством экранных соединителей 10, представляющих собой двухэлементные зажимы с болтовым соединением элементов. Экранирующие свойства оболочек на участке сростка восстановлены листом алюминиевой фольги 11, намотанной на сросток так, что фольга имеет гальванический контакт с экранными соедини-1 005796 телями оболочек. При необходимости заземления муфты на один из соединителей брони устанавливается заземляющий провод 12. Уплотнительная мастичная лента 13 герметизирует зазоры в торцевых частях корпуса и защищает участки брони 5 и установленные на ней экранные соединители 10, муфта обмотана герметизирующей двухслойной мастичной лентой 14, поверх нее наложен слой ленты ПВХ 15 с адгезивным слоем. Для придания механической прочности муфта обмотана армирующей лентой 16. В варианте использования муфты в качестве газоблокирующей на алюминиевые оболочки вплотную к внутренним стенкам конусных элементов намотаны уплотнительная мастичная лента 17 и резиновая лента 18 с адгезивным слоем, корпус изнутри выложен объемной сеткой 19 и заполнен компаундом 20. Изготовлены опытные образцы кабельной муфты, испытания которой подтвердили повышение надежности герметизации, отсутствие разрушения корпуса муфты коррозией, увеличение срока службы муфты, существенное упрощение монтажа и повышение его безопасности. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комплект муфты для высокочастотных кабелей, жилы которых защищены алюминиевым экраном, покрытым броней, включающий корпус и монтажные материалы, отличающийся тем, что монтажные элементы дополнительно включают токопроводящие шины и провод, соединяющие гальванически экраны сращиваемых кабелей и броню каждого кабеля с его экраном с помощью экранных соединителей, установленных на срезах экранов и брони каждого кабеля, лист алюминиевой фольги, намотанный вокруг сростка на участке от экранного соединителя, установленного на экране одного кабеля до экранного соединителя, установленного на экране другого кабеля, уплотнительную мастичную ленту, размещенную на зачищенных участках оболочек и брони, экранных соединителях, установленных на броне,токопроводящих шинах, соединяющих оболочки с броней, пластмассовый корпус, состоящий из разъемных элементов с продольной или поперечной линиями разъема частей, герметизируемый при помощи двухслойной герметизирующей мастичной ленты, поверх которой намотаны лента ПВХ с адгезивным слоем и армирующая лента. 2. Комплект муфты для высокочастотных кабелей по п.1, отличающийся тем, что в него входит провод заземления, одним концом устанавливаемый на один из экранных соединителей брони, а другой конец выведен наружу. 3. Комплект муфты для высокочастотных кабелей по п.1 или 2, отличающийся тем, что на алюминиевые оболочки кабелей вплотную к внутренним стенкам конусных частей корпуса намотаны уплотнительная мастичная лента, поверх нее резиновая с адгезивной поверхностью лента, а корпус изнутри выложен объемной сеткой и заполнен компаундом.
