Муфта кабельная

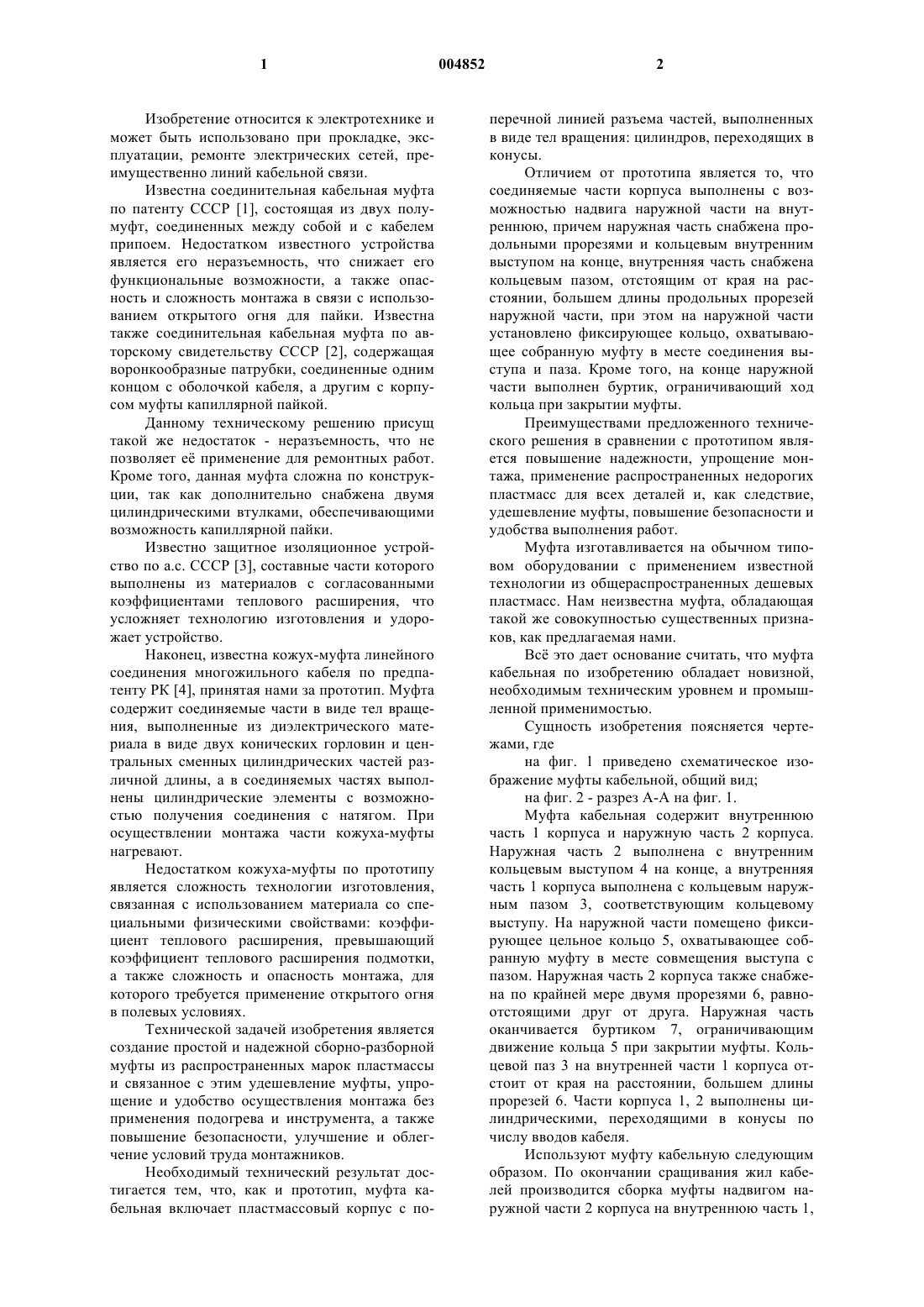

1 Изобретение относится к электротехнике и может быть использовано при прокладке, эксплуатации, ремонте электрических сетей, преимущественно линий кабельной связи. Известна соединительная кабельная муфта по патенту СССР [1], состоящая из двух полумуфт, соединенных между собой и с кабелем припоем. Недостатком известного устройства является его неразъемность, что снижает его функциональные возможности, а также опасность и сложность монтажа в связи с использованием открытого огня для пайки. Известна также соединительная кабельная муфта по авторскому свидетельству СССР [2], содержащая воронкообразные патрубки, соединенные одним концом с оболочкой кабеля, а другим с корпусом муфты капиллярной пайкой. Данному техническому решению присущ такой же недостаток - неразъемность, что не позволяет е применение для ремонтных работ. Кроме того, данная муфта сложна по конструкции, так как дополнительно снабжена двумя цилиндрическими втулками, обеспечивающими возможность капиллярной пайки. Известно защитное изоляционное устройство по а.с. СССР [3], составные части которого выполнены из материалов с согласованными коэффициентами теплового расширения, что усложняет технологию изготовления и удорожает устройство. Наконец, известна кожух-муфта линейного соединения многожильного кабеля по предпатенту РК [4], принятая нами за прототип. Муфта содержит соединяемые части в виде тел вращения, выполненные из диэлектрического материала в виде двух конических горловин и центральных сменных цилиндрических частей различной длины, а в соединяемых частях выполнены цилиндрические элементы с возможностью получения соединения с натягом. При осуществлении монтажа части кожуха-муфты нагревают. Недостатком кожуха-муфты по прототипу является сложность технологии изготовления,связанная с использованием материала со специальными физическими свойствами: коэффициент теплового расширения, превышающий коэффициент теплового расширения подмотки,а также сложность и опасность монтажа, для которого требуется применение открытого огня в полевых условиях. Технической задачей изобретения является создание простой и надежной сборно-разборной муфты из распространенных марок пластмассы и связанное с этим удешевление муфты, упрощение и удобство осуществления монтажа без применения подогрева и инструмента, а также повышение безопасности, улучшение и облегчение условий труда монтажников. Необходимый технический результат достигается тем, что, как и прототип, муфта кабельная включает пластмассовый корпус с по 004852 2 перечной линией разъема частей, выполненных в виде тел вращения: цилиндров, переходящих в конусы. Отличием от прототипа является то, что соединяемые части корпуса выполнены с возможностью надвига наружной части на внутреннюю, причем наружная часть снабжена продольными прорезями и кольцевым внутренним выступом на конце, внутренняя часть снабжена кольцевым пазом, отстоящим от края на расстоянии, большем длины продольных прорезей наружной части, при этом на наружной части установлено фиксирующее кольцо, охватывающее собранную муфту в месте соединения выступа и паза. Кроме того, на конце наружной части выполнен буртик, ограничивающий ход кольца при закрытии муфты. Преимуществами предложенного технического решения в сравнении с прототипом является повышение надежности, упрощение монтажа, применение распространенных недорогих пластмасс для всех деталей и, как следствие,удешевление муфты, повышение безопасности и удобства выполнения работ. Муфта изготавливается на обычном типовом оборудовании с применением известной технологии из общераспространенных дешевых пластмасс. Нам неизвестна муфта, обладающая такой же совокупностью существенных признаков, как предлагаемая нами. Вс это дает основание считать, что муфта кабельная по изобретению обладает новизной,необходимым техническим уровнем и промышленной применимостью. Сущность изобретения поясняется чертежами, где на фиг. 1 приведено схематическое изображение муфты кабельной, общий вид; на фиг. 2 - разрез А-А на фиг. 1. Муфта кабельная содержит внутреннюю часть 1 корпуса и наружную часть 2 корпуса. Наружная часть 2 выполнена с внутренним кольцевым выступом 4 на конце, а внутренняя часть 1 корпуса выполнена с кольцевым наружным пазом 3, соответствующим кольцевому выступу. На наружной части помещено фиксирующее цельное кольцо 5, охватывающее собранную муфту в месте совмещения выступа с пазом. Наружная часть 2 корпуса также снабжена по крайней мере двумя прорезями 6, равноотстоящими друг от друга. Наружная часть оканчивается буртиком 7, ограничивающим движение кольца 5 при закрытии муфты. Кольцевой паз 3 на внутренней части 1 корпуса отстоит от края на расстоянии, большем длины прорезей 6. Части корпуса 1, 2 выполнены цилиндрическими, переходящими в конусы по числу вводов кабеля. Используют муфту кабельную следующим образом. По окончании сращивания жил кабелей производится сборка муфты надвигом наружной части 2 корпуса на внутреннюю часть 1, 3 до совмещения выступа 4 с пазом 3, после чего продвигают фиксирующее кольцо 5 до упора в буртик 7. Прорези 6 обеспечивают возможность изменения геометрического размера наружной части корпуса 2 корпуса при осевом перемещении, чем достигается облегчение монтажа и увеличение прочности соединения. При демонтаже для ремонтных целей действия производят в обратном порядке: отодвигают кольцо 5, освобождая соединение выступа с пазом, и выводят их из зацепления, после чего части корпуса, свободно размыкаются, предоставляя доступ к месту сращивания кабеля. Изготовлены опытные образцы муфты кабельной. Их испытания подтвердили удобство монтажа и демонтажа этой простой и надежной конструкции без использования подогрева и инструментов. Использование муфты повышает безопасность работ и улучшает условия труда монтажников. 4 ментов, каждый из которых выполнен в виде тела вращения, имеющего коническую горловину и цилиндрическую часть, отличающаяся тем,что цилиндрические части выполнены с возможностью установки одна в другую, при этом одна часть снабжена наружным кольцевым пазом, а другая - продольными прорезями и кольцевым выступом на внутренней поверхности,расстояние между кольцевым пазом и торцевым концом одной цилиндрической части больше,чем длина прорезей другой цилиндрической части, на которой установлено фиксирующее кольцо для охвата участка совмещения паза одной цилиндрической части с выступом другой цилиндрической части. 2. Муфта кабельная по п.1, отличающаяся тем, что цилиндрическая часть, имеющая кольцевой выступ, снабжена буртиком, который расположен со стороны, противоположной кольцевому выступу. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Муфта кабельная, включающая пластмассовый корпус, состоящий из разъемных эле Фиг. 2 Фиг. 1
