Автоматическое инъекционное устройство с предохранителем спускового механизма

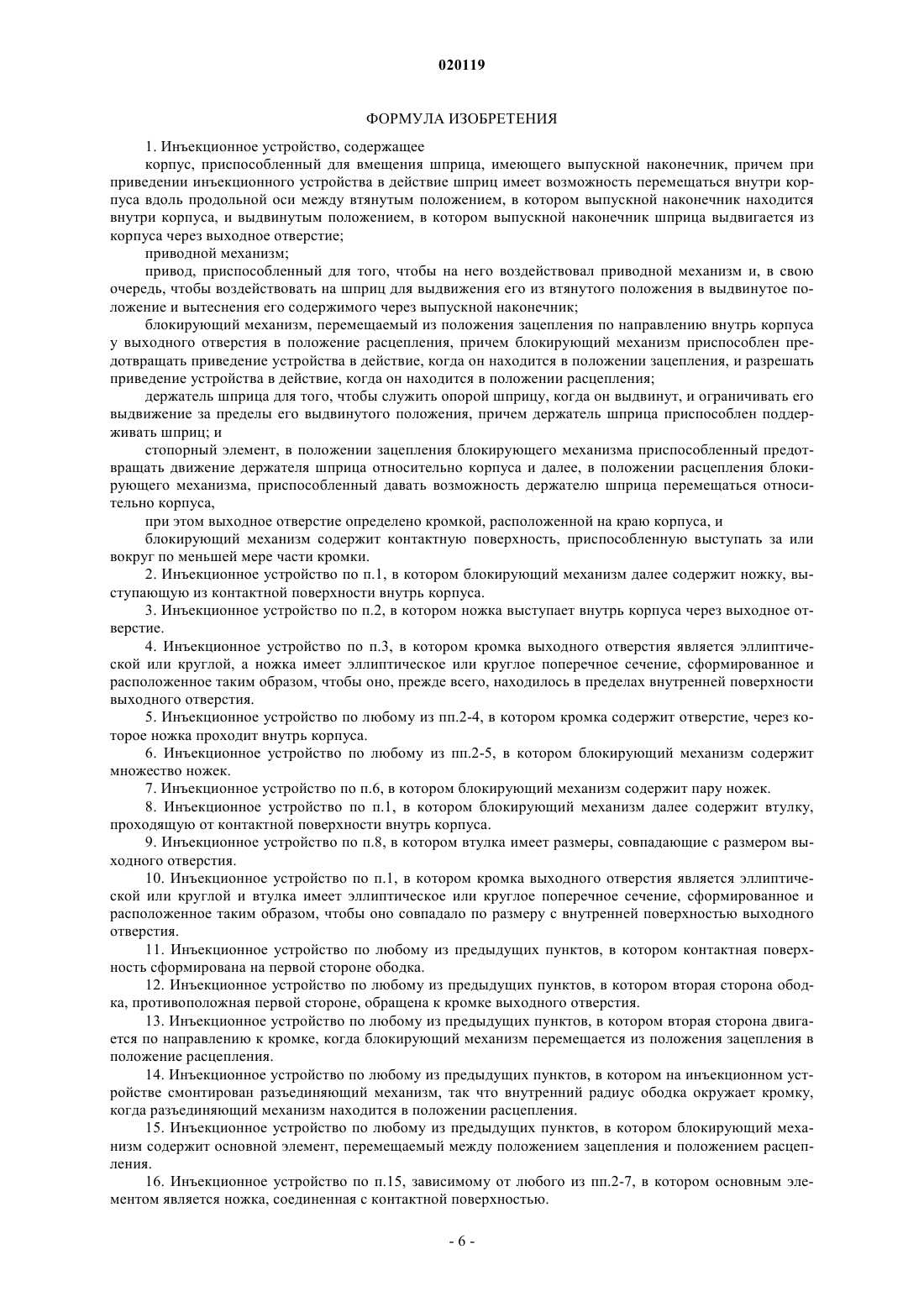

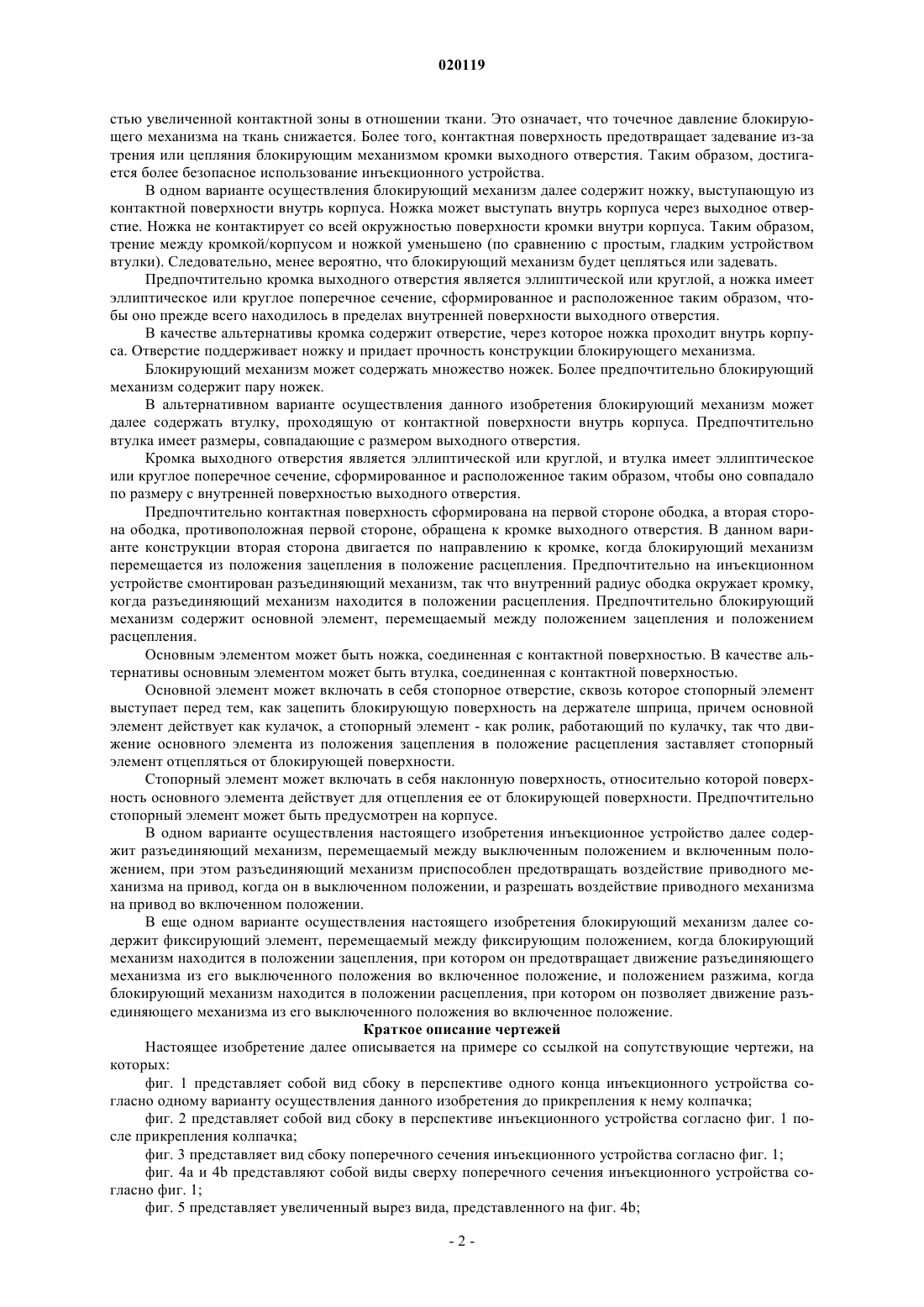

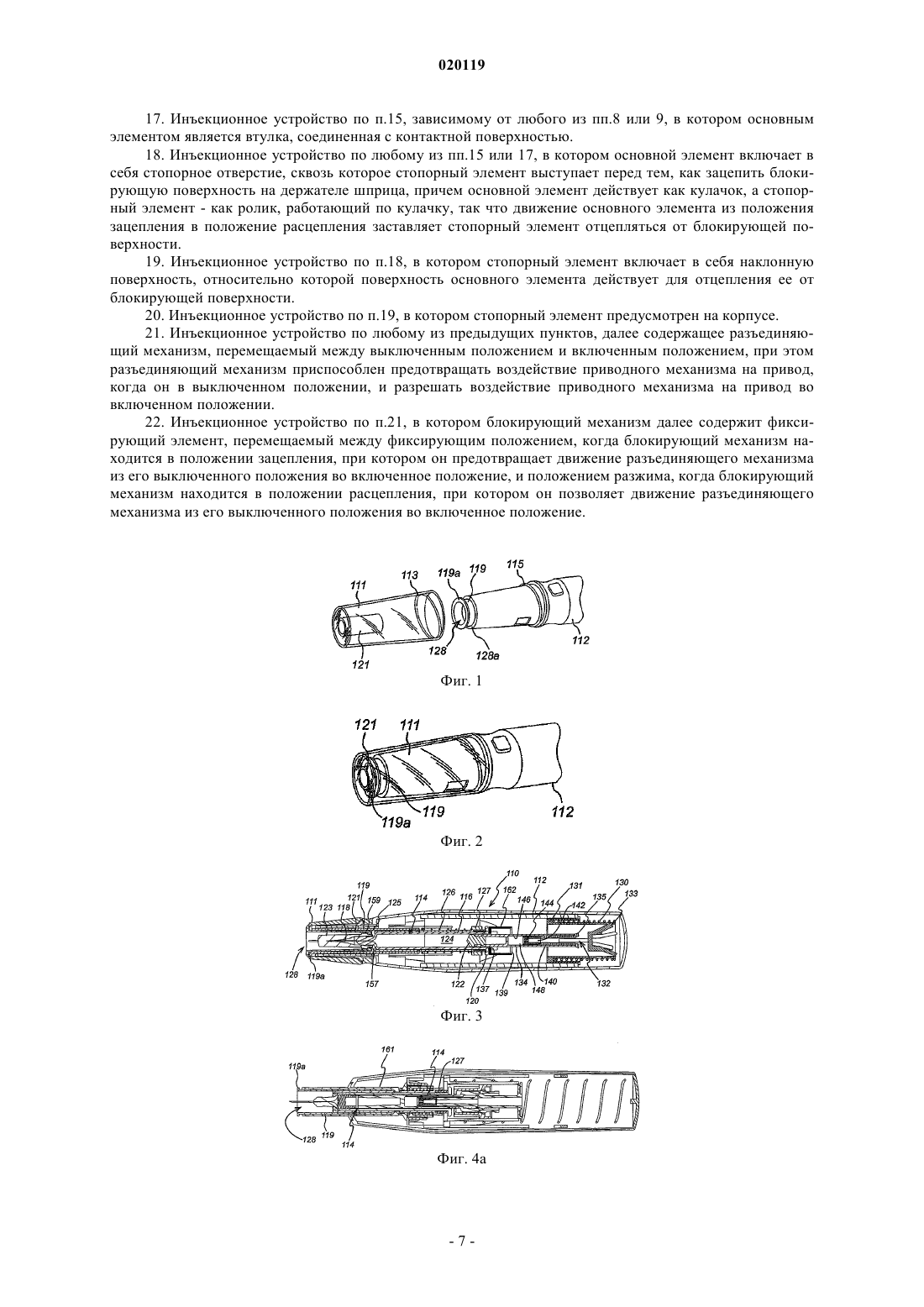

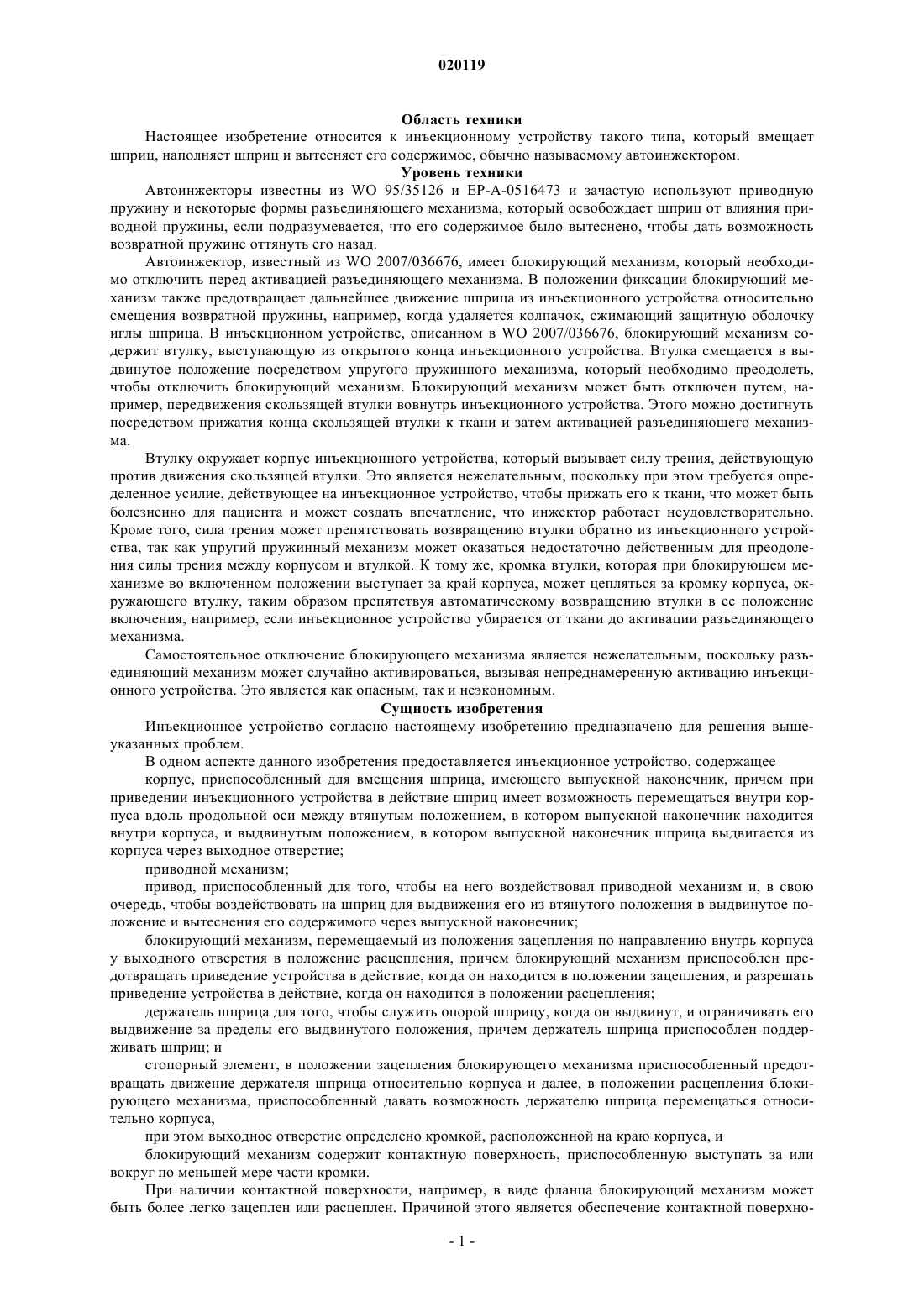

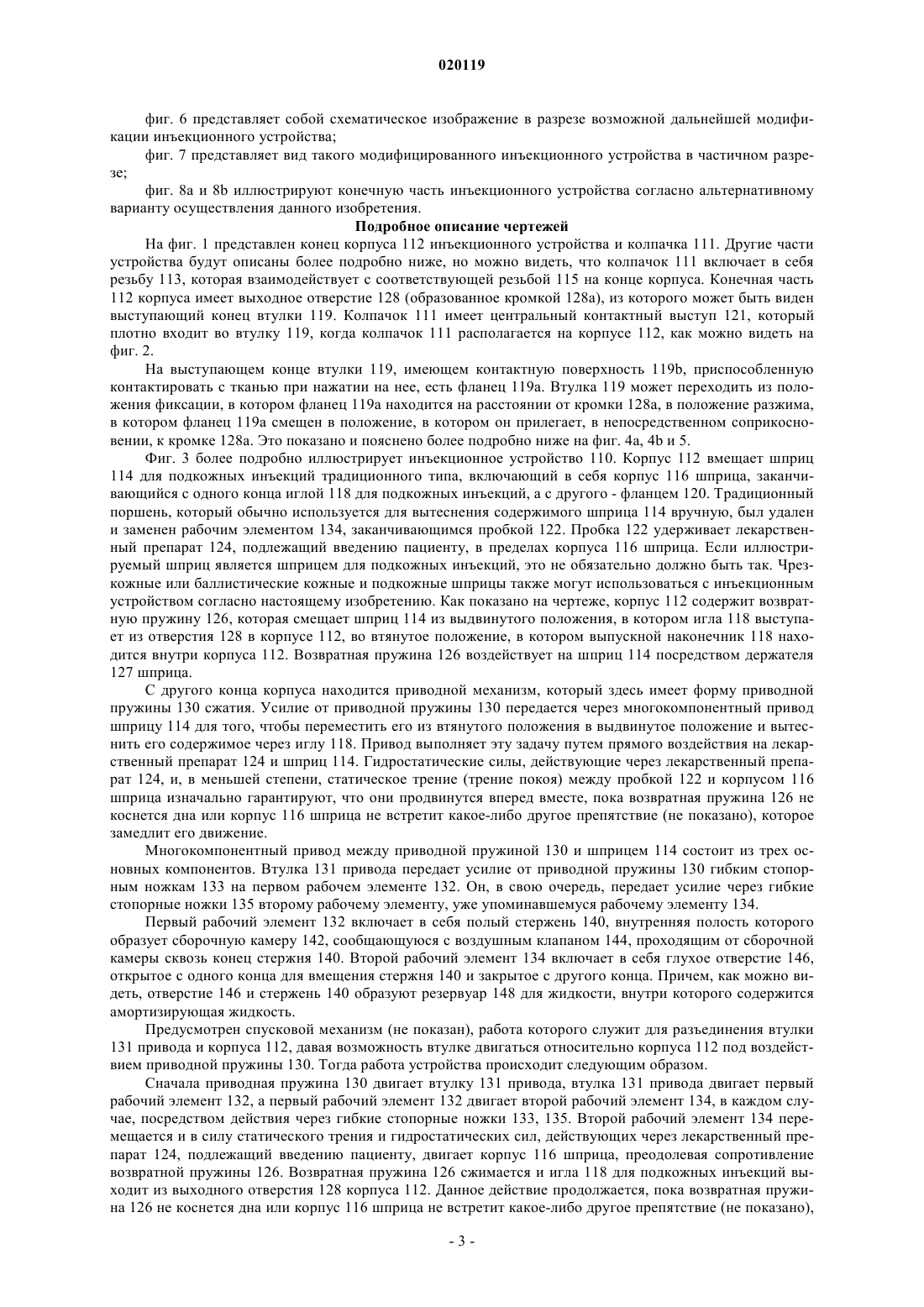

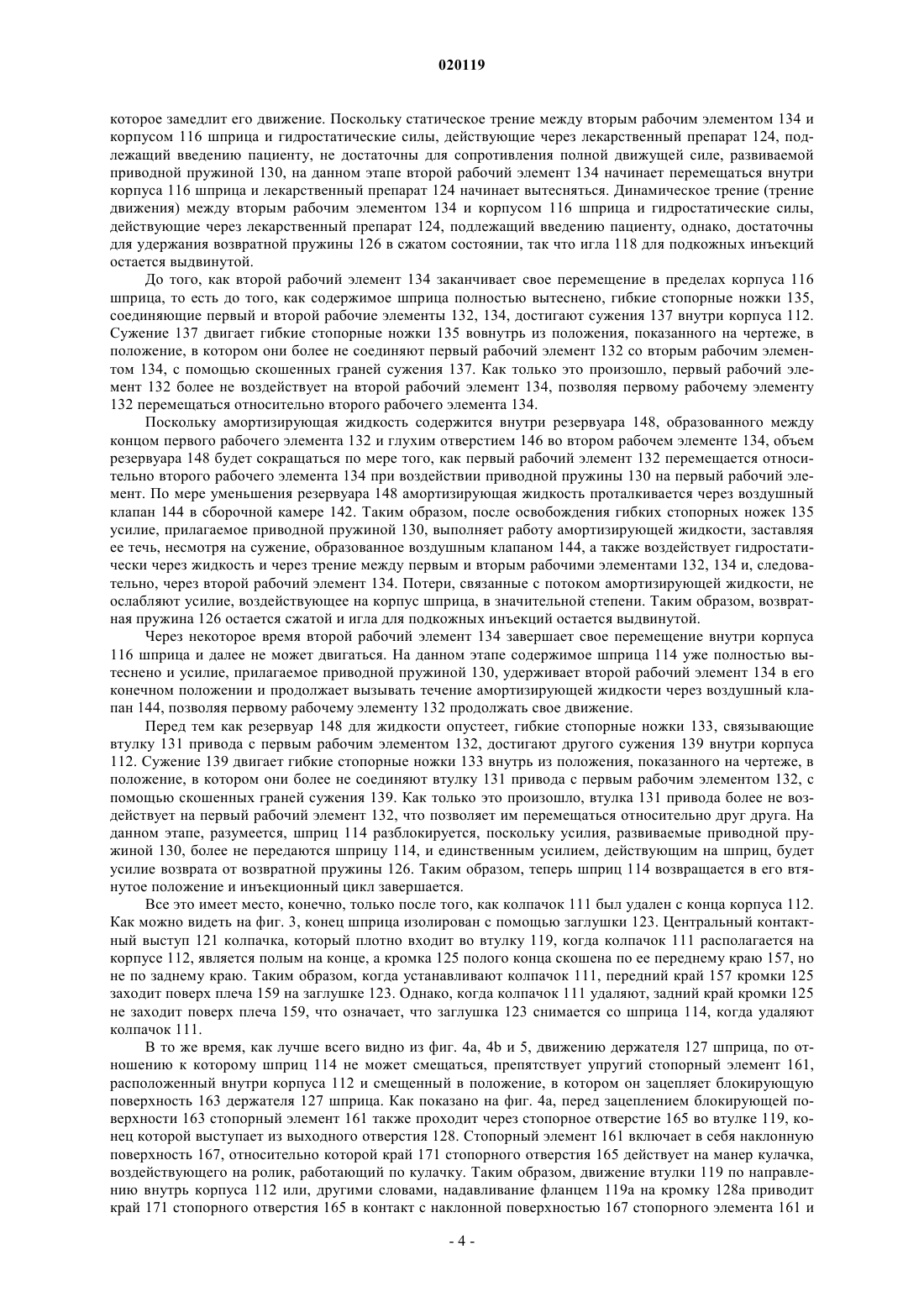

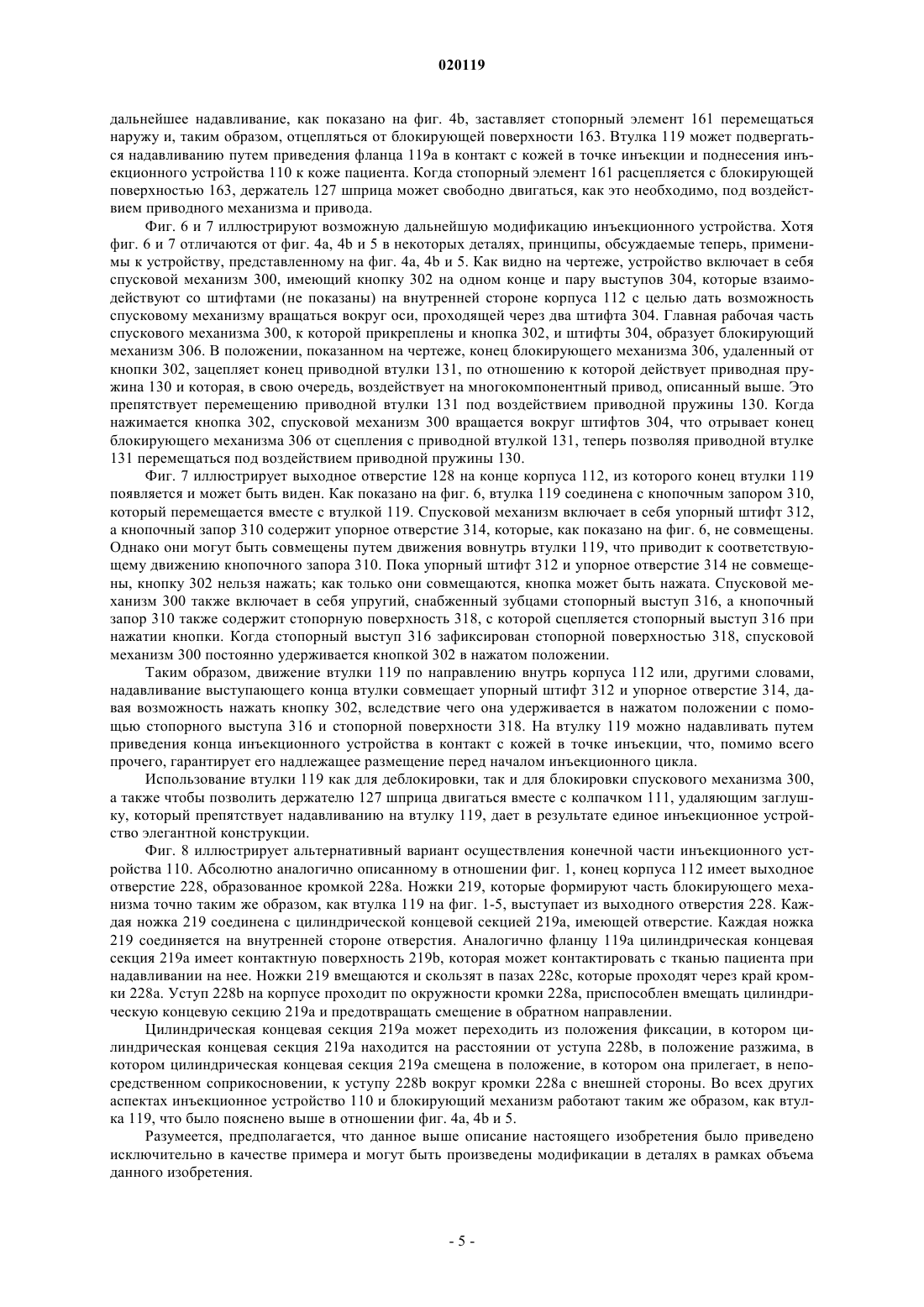

АВТОМАТИЧЕСКОЕ ИНЪЕКЦИОННОЕ УСТРОЙСТВО С ПРЕДОХРАНИТЕЛЕМ СПУСКОВОГО МЕХАНИЗМА В изобретении инъекционное устройство содержит корпус, приспособленный для вмещения шприца, имеющего выпускной наконечник, причем при приведении инъекционного устройства в действие шприц имеет возможность перемещаться внутри корпуса вдоль продольной оси между втянутым положением, в котором выпускной наконечник находится внутри корпуса, и выдвинутым положением, в котором выпускной наконечник шприца выдвигается из корпуса через выходное отверстие. Инъекционное устройство также содержит приводной механизм; привод, приспособленный для того, чтобы на него воздействовал приводной механизм и, в свою очередь, чтобы воздействовать на шприц для выдвижения его из втянутого положения в выдвинутое положение и вытеснения его содержимого через выпускной наконечник; блокирующий механизм, перемещаемый из положения зацепления по направлению внутрь корпуса у выходного отверстия в положение расцепления, причем блокирующий механизм приспособлен предотвращать приведение устройства в действие, когда он находится в положении зацепления, и разрешать приведение устройства в действие, когда он находится в положении расцепления, держатель шприца для того, чтобы служить опорой шприцу, когда он выдвинут, и ограничивать его выдвижение за пределы его выдвинутого положения, причем держатель шприца приспособлен поддерживать шприц; и стопорный элемент, в положении зацепления блокирующего механизма приспособленный предотвращать движение держателя шприца относительно корпуса и далее,в положении расцепления блокирующего механизма, приспособленный давать возможность держателю шприца перемещаться относительно корпуса, при этом выходное отверстие определено кромкой, расположенной на краю корпуса, и блокирующий механизм содержит контактную поверхность, приспособленную выступать за или вокруг по меньшей мере части кромки.(71)(73) Заявитель и патентовладелец: ЦИЛАГ ГМБХ ИНТЕРНЭШНЛ (CH) Область техники Настоящее изобретение относится к инъекционному устройству такого типа, который вмещает шприц, наполняет шприц и вытесняет его содержимое, обычно называемому автоинжектором. Уровень техники Автоинжекторы известны из WO 95/35126 и ЕР-А-0516473 и зачастую используют приводную пружину и некоторые формы разъединяющего механизма, который освобождает шприц от влияния приводной пружины, если подразумевается, что его содержимое было вытеснено, чтобы дать возможность возвратной пружине оттянуть его назад. Автоинжектор, известный из WO 2007/036676, имеет блокирующий механизм, который необходимо отключить перед активацией разъединяющего механизма. В положении фиксации блокирующий механизм также предотвращает дальнейшее движение шприца из инъекционного устройства относительно смещения возвратной пружины, например, когда удаляется колпачок, сжимающий защитную оболочку иглы шприца. В инъекционном устройстве, описанном в WO 2007/036676, блокирующий механизм содержит втулку, выступающую из открытого конца инъекционного устройства. Втулка смещается в выдвинутое положение посредством упругого пружинного механизма, который необходимо преодолеть,чтобы отключить блокирующий механизм. Блокирующий механизм может быть отключен путем, например, передвижения скользящей втулки вовнутрь инъекционного устройства. Этого можно достигнуть посредством прижатия конца скользящей втулки к ткани и затем активацией разъединяющего механизма. Втулку окружает корпус инъекционного устройства, который вызывает силу трения, действующую против движения скользящей втулки. Это является нежелательным, поскольку при этом требуется определенное усилие, действующее на инъекционное устройство, чтобы прижать его к ткани, что может быть болезненно для пациента и может создать впечатление, что инжектор работает неудовлетворительно. Кроме того, сила трения может препятствовать возвращению втулки обратно из инъекционного устройства, так как упругий пружинный механизм может оказаться недостаточно действенным для преодоления силы трения между корпусом и втулкой. К тому же, кромка втулки, которая при блокирующем механизме во включенном положении выступает за край корпуса, может цепляться за кромку корпуса, окружающего втулку, таким образом препятствуя автоматическому возвращению втулки в ее положение включения, например, если инъекционное устройство убирается от ткани до активации разъединяющего механизма. Самостоятельное отключение блокирующего механизма является нежелательным, поскольку разъединяющий механизм может случайно активироваться, вызывая непреднамеренную активацию инъекционного устройства. Это является как опасным, так и неэкономным. Сущность изобретения Инъекционное устройство согласно настоящему изобретению предназначено для решения вышеуказанных проблем. В одном аспекте данного изобретения предоставляется инъекционное устройство, содержащее корпус, приспособленный для вмещения шприца, имеющего выпускной наконечник, причем при приведении инъекционного устройства в действие шприц имеет возможность перемещаться внутри корпуса вдоль продольной оси между втянутым положением, в котором выпускной наконечник находится внутри корпуса, и выдвинутым положением, в котором выпускной наконечник шприца выдвигается из корпуса через выходное отверстие; приводной механизм; привод, приспособленный для того, чтобы на него воздействовал приводной механизм и, в свою очередь, чтобы воздействовать на шприц для выдвижения его из втянутого положения в выдвинутое положение и вытеснения его содержимого через выпускной наконечник; блокирующий механизм, перемещаемый из положения зацепления по направлению внутрь корпуса у выходного отверстия в положение расцепления, причем блокирующий механизм приспособлен предотвращать приведение устройства в действие, когда он находится в положении зацепления, и разрешать приведение устройства в действие, когда он находится в положении расцепления; держатель шприца для того, чтобы служить опорой шприцу, когда он выдвинут, и ограничивать его выдвижение за пределы его выдвинутого положения, причем держатель шприца приспособлен поддерживать шприц; и стопорный элемент, в положении зацепления блокирующего механизма приспособленный предотвращать движение держателя шприца относительно корпуса и далее, в положении расцепления блокирующего механизма, приспособленный давать возможность держателю шприца перемещаться относительно корпуса,при этом выходное отверстие определено кромкой, расположенной на краю корпуса, и блокирующий механизм содержит контактную поверхность, приспособленную выступать за или вокруг по меньшей мере части кромки. При наличии контактной поверхности, например, в виде фланца блокирующий механизм может быть более легко зацеплен или расцеплен. Причиной этого является обеспечение контактной поверхно-1 020119 стью увеличенной контактной зоны в отношении ткани. Это означает, что точечное давление блокирующего механизма на ткань снижается. Более того, контактная поверхность предотвращает задевание из-за трения или цепляния блокирующим механизмом кромки выходного отверстия. Таким образом, достигается более безопасное использование инъекционного устройства. В одном варианте осуществления блокирующий механизм далее содержит ножку, выступающую из контактной поверхности внутрь корпуса. Ножка может выступать внутрь корпуса через выходное отверстие. Ножка не контактирует со всей окружностью поверхности кромки внутри корпуса. Таким образом,трение между кромкой/корпусом и ножкой уменьшено (по сравнению с простым, гладким устройством втулки). Следовательно, менее вероятно, что блокирующий механизм будет цепляться или задевать. Предпочтительно кромка выходного отверстия является эллиптической или круглой, а ножка имеет эллиптическое или круглое поперечное сечение, сформированное и расположенное таким образом, чтобы оно прежде всего находилось в пределах внутренней поверхности выходного отверстия. В качестве альтернативы кромка содержит отверстие, через которое ножка проходит внутрь корпуса. Отверстие поддерживает ножку и придает прочность конструкции блокирующего механизма. Блокирующий механизм может содержать множество ножек. Более предпочтительно блокирующий механизм содержит пару ножек. В альтернативном варианте осуществления данного изобретения блокирующий механизм может далее содержать втулку, проходящую от контактной поверхности внутрь корпуса. Предпочтительно втулка имеет размеры, совпадающие с размером выходного отверстия. Кромка выходного отверстия является эллиптической или круглой, и втулка имеет эллиптическое или круглое поперечное сечение, сформированное и расположенное таким образом, чтобы оно совпадало по размеру с внутренней поверхностью выходного отверстия. Предпочтительно контактная поверхность сформирована на первой стороне ободка, а вторая сторона ободка, противоположная первой стороне, обращена к кромке выходного отверстия. В данном варианте конструкции вторая сторона двигается по направлению к кромке, когда блокирующий механизм перемещается из положения зацепления в положение расцепления. Предпочтительно на инъекционном устройстве смонтирован разъединяющий механизм, так что внутренний радиус ободка окружает кромку,когда разъединяющий механизм находится в положении расцепления. Предпочтительно блокирующий механизм содержит основной элемент, перемещаемый между положением зацепления и положением расцепления. Основным элементом может быть ножка, соединенная с контактной поверхностью. В качестве альтернативы основным элементом может быть втулка, соединенная с контактной поверхностью. Основной элемент может включать в себя стопорное отверстие, сквозь которое стопорный элемент выступает перед тем, как зацепить блокирующую поверхность на держателе шприца, причем основной элемент действует как кулачок, а стопорный элемент - как ролик, работающий по кулачку, так что движение основного элемента из положения зацепления в положение расцепления заставляет стопорный элемент отцепляться от блокирующей поверхности. Стопорный элемент может включать в себя наклонную поверхность, относительно которой поверхность основного элемента действует для отцепления ее от блокирующей поверхности. Предпочтительно стопорный элемент может быть предусмотрен на корпусе. В одном варианте осуществления настоящего изобретения инъекционное устройство далее содержит разъединяющий механизм, перемещаемый между выключенным положением и включенным положением, при этом разъединяющий механизм приспособлен предотвращать воздействие приводного механизма на привод, когда он в выключенном положении, и разрешать воздействие приводного механизма на привод во включенном положении. В еще одном варианте осуществления настоящего изобретения блокирующий механизм далее содержит фиксирующий элемент, перемещаемый между фиксирующим положением, когда блокирующий механизм находится в положении зацепления, при котором он предотвращает движение разъединяющего механизма из его выключенного положения во включенное положение, и положением разжима, когда блокирующий механизм находится в положении расцепления, при котором он позволяет движение разъединяющего механизма из его выключенного положения во включенное положение. Краткое описание чертежей Настоящее изобретение далее описывается на примере со ссылкой на сопутствующие чертежи, на которых: фиг. 1 представляет собой вид сбоку в перспективе одного конца инъекционного устройства согласно одному варианту осуществления данного изобретения до прикрепления к нему колпачка; фиг. 2 представляет собой вид сбоку в перспективе инъекционного устройства согласно фиг. 1 после прикрепления колпачка; фиг. 3 представляет вид сбоку поперечного сечения инъекционного устройства согласно фиг. 1; фиг. 4 а и 4b представляют собой виды сверху поперечного сечения инъекционного устройства согласно фиг. 1; фиг. 5 представляет увеличенный вырез вида, представленного на фиг. 4b; фиг. 6 представляет собой схематическое изображение в разрезе возможной дальнейшей модификации инъекционного устройства; фиг. 7 представляет вид такого модифицированного инъекционного устройства в частичном разрезе; фиг. 8 а и 8b иллюстрируют конечную часть инъекционного устройства согласно альтернативному варианту осуществления данного изобретения. Подробное описание чертежей На фиг. 1 представлен конец корпуса 112 инъекционного устройства и колпачка 111. Другие части устройства будут описаны более подробно ниже, но можно видеть, что колпачок 111 включает в себя резьбу 113, которая взаимодействует с соответствующей резьбой 115 на конце корпуса. Конечная часть 112 корпуса имеет выходное отверстие 128 (образованное кромкой 128 а), из которого может быть виден выступающий конец втулки 119. Колпачок 111 имеет центральный контактный выступ 121, который плотно входит во втулку 119, когда колпачок 111 располагается на корпусе 112, как можно видеть на фиг. 2. На выступающем конце втулки 119, имеющем контактную поверхность 119b, приспособленную контактировать с тканью при нажатии на нее, есть фланец 119 а. Втулка 119 может переходить из положения фиксации, в котором фланец 119 а находится на расстоянии от кромки 128 а, в положение разжима,в котором фланец 119 а смещен в положение, в котором он прилегает, в непосредственном соприкосновении, к кромке 128 а. Это показано и пояснено более подробно ниже на фиг. 4 а, 4b и 5. Фиг. 3 более подробно иллюстрирует инъекционное устройство 110. Корпус 112 вмещает шприц 114 для подкожных инъекций традиционного типа, включающий в себя корпус 116 шприца, заканчивающийся с одного конца иглой 118 для подкожных инъекций, а с другого - фланцем 120. Традиционный поршень, который обычно используется для вытеснения содержимого шприца 114 вручную, был удален и заменен рабочим элементом 134, заканчивающимся пробкой 122. Пробка 122 удерживает лекарственный препарат 124, подлежащий введению пациенту, в пределах корпуса 116 шприца. Если иллюстрируемый шприц является шприцем для подкожных инъекций, это не обязательно должно быть так. Чрезкожные или баллистические кожные и подкожные шприцы также могут использоваться с инъекционным устройством согласно настоящему изобретению. Как показано на чертеже, корпус 112 содержит возвратную пружину 126, которая смещает шприц 114 из выдвинутого положения, в котором игла 118 выступает из отверстия 128 в корпусе 112, во втянутое положение, в котором выпускной наконечник 118 находится внутри корпуса 112. Возвратная пружина 126 воздействует на шприц 114 посредством держателя 127 шприца. С другого конца корпуса находится приводной механизм, который здесь имеет форму приводной пружины 130 сжатия. Усилие от приводной пружины 130 передается через многокомпонентный привод шприцу 114 для того, чтобы переместить его из втянутого положения в выдвинутое положение и вытеснить его содержимое через иглу 118. Привод выполняет эту задачу путем прямого воздействия на лекарственный препарат 124 и шприц 114. Гидростатические силы, действующие через лекарственный препарат 124, и, в меньшей степени, статическое трение (трение покоя) между пробкой 122 и корпусом 116 шприца изначально гарантируют, что они продвинутся вперед вместе, пока возвратная пружина 126 не коснется дна или корпус 116 шприца не встретит какое-либо другое препятствие (не показано), которое замедлит его движение. Многокомпонентный привод между приводной пружиной 130 и шприцем 114 состоит из трех основных компонентов. Втулка 131 приводапередает усилие от приводной пружины 130 гибким стопорным ножкам 133 на первом рабочем элементе 132. Он, в свою очередь, передает усилие через гибкие стопорные ножки 135 второму рабочему элементу, уже упоминавшемуся рабочему элементу 134. Первый рабочий элемент 132 включает в себя полый стержень 140, внутренняя полость которого образует сборочную камеру 142, сообщающуюся с воздушным клапаном 144, проходящим от сборочной камеры сквозь конец стержня 140. Второй рабочий элемент 134 включает в себя глухое отверстие 146,открытое с одного конца для вмещения стержня 140 и закрытое с другого конца. Причем, как можно видеть, отверстие 146 и стержень 140 образуют резервуар 148 для жидкости, внутри которого содержится амортизирующая жидкость. Предусмотрен спусковой механизм (не показан), работа которого служит для разъединения втулки 131 привода и корпуса 112, давая возможность втулке двигаться относительно корпуса 112 под воздействием приводной пружины 130. Тогда работа устройства происходит следующим образом. Сначала приводная пружина 130 двигает втулку 131 привода, втулка 131 привода двигает первый рабочий элемент 132, а первый рабочий элемент 132 двигает второй рабочий элемент 134, в каждом случае, посредством действия через гибкие стопорные ножки 133, 135. Второй рабочий элемент 134 перемещается и в силу статического трения и гидростатических сил, действующих через лекарственный препарат 124, подлежащий введению пациенту, двигает корпус 116 шприца, преодолевая сопротивление возвратной пружины 126. Возвратная пружина 126 сжимается и игла 118 для подкожных инъекций выходит из выходного отверстия 128 корпуса 112. Данное действие продолжается, пока возвратная пружина 126 не коснется дна или корпус 116 шприца не встретит какое-либо другое препятствие (не показано),-3 020119 которое замедлит его движение. Поскольку статическое трение между вторым рабочим элементом 134 и корпусом 116 шприца и гидростатические силы, действующие через лекарственный препарат 124, подлежащий введению пациенту, не достаточны для сопротивления полной движущей силе, развиваемой приводной пружиной 130, на данном этапе второй рабочий элемент 134 начинает перемещаться внутри корпуса 116 шприца и лекарственный препарат 124 начинает вытесняться. Динамическое трение (трение движения) между вторым рабочим элементом 134 и корпусом 116 шприца и гидростатические силы,действующие через лекарственный препарат 124, подлежащий введению пациенту, однако, достаточны для удержания возвратной пружины 126 в сжатом состоянии, так что игла 118 для подкожных инъекций остается выдвинутой. До того, как второй рабочий элемент 134 заканчивает свое перемещение в пределах корпуса 116 шприца, то есть до того, как содержимое шприца полностью вытеснено, гибкие стопорные ножки 135,соединяющие первый и второй рабочие элементы 132, 134, достигают сужения 137 внутри корпуса 112. Сужение 137 двигает гибкие стопорные ножки 135 вовнутрь из положения, показанного на чертеже, в положение, в котором они более не соединяют первый рабочий элемент 132 со вторым рабочим элементом 134, с помощью скошенных граней сужения 137. Как только это произошло, первый рабочий элемент 132 более не воздействует на второй рабочий элемент 134, позволяя первому рабочему элементу 132 перемещаться относительно второго рабочего элемента 134. Поскольку амортизирующая жидкость содержится внутри резервуара 148, образованного между концом первого рабочего элемента 132 и глухим отверстием 146 во втором рабочем элементе 134, объем резервуара 148 будет сокращаться по мере того, как первый рабочий элемент 132 перемещается относительно второго рабочего элемента 134 при воздействии приводной пружины 130 на первый рабочий элемент. По мере уменьшения резервуара 148 амортизирующая жидкость проталкивается через воздушный клапан 144 в сборочной камере 142. Таким образом, после освобождения гибких стопорных ножек 135 усилие, прилагаемое приводной пружиной 130, выполняет работу амортизирующей жидкости, заставляя ее течь, несмотря на сужение, образованное воздушным клапаном 144, а также воздействует гидростатически через жидкость и через трение между первым и вторым рабочими элементами 132, 134 и, следовательно, через второй рабочий элемент 134. Потери, связанные с потоком амортизирующей жидкости, не ослабляют усилие, воздействующее на корпус шприца, в значительной степени. Таким образом, возвратная пружина 126 остается сжатой и игла для подкожных инъекций остается выдвинутой. Через некоторое время второй рабочий элемент 134 завершает свое перемещение внутри корпуса 116 шприца и далее не может двигаться. На данном этапе содержимое шприца 114 уже полностью вытеснено и усилие, прилагаемое приводной пружиной 130, удерживает второй рабочий элемент 134 в его конечном положении и продолжает вызывать течение амортизирующей жидкости через воздушный клапан 144, позволяя первому рабочему элементу 132 продолжать свое движение. Перед тем как резервуар 148 для жидкости опустеет, гибкие стопорные ножки 133, связывающие втулку 131 привода с первым рабочим элементом 132, достигают другого сужения 139 внутри корпуса 112. Сужение 139 двигает гибкие стопорные ножки 133 внутрь из положения, показанного на чертеже, в положение, в котором они более не соединяют втулку 131 привода с первым рабочим элементом 132, с помощью скошенных граней сужения 139. Как только это произошло, втулка 131 привода более не воздействует на первый рабочий элемент 132, что позволяет им перемещаться относительно друг друга. На данном этапе, разумеется, шприц 114 разблокируется, поскольку усилия, развиваемые приводной пружиной 130, более не передаются шприцу 114, и единственным усилием, действующим на шприц, будет усилие возврата от возвратной пружины 126. Таким образом, теперь шприц 114 возвращается в его втянутое положение и инъекционный цикл завершается. Все это имеет место, конечно, только после того, как колпачок 111 был удален с конца корпуса 112. Как можно видеть на фиг. 3, конец шприца изолирован с помощью заглушки 123. Центральный контактный выступ 121 колпачка, который плотно входит во втулку 119, когда колпачок 111 располагается на корпусе 112, является полым на конце, а кромка 125 полого конца скошена по ее переднему краю 157, но не по заднему краю. Таким образом, когда устанавливают колпачок 111, передний край 157 кромки 125 заходит поверх плеча 159 на заглушке 123. Однако, когда колпачок 111 удаляют, задний край кромки 125 не заходит поверх плеча 159, что означает, что заглушка 123 снимается со шприца 114, когда удаляют колпачок 111. В то же время, как лучше всего видно из фиг. 4 а, 4b и 5, движению держателя 127 шприца, по отношению к которому шприц 114 не может смещаться, препятствует упругий стопорный элемент 161,расположенный внутри корпуса 112 и смещенный в положение, в котором он зацепляет блокирующую поверхность 163 держателя 127 шприца. Как показано на фиг. 4 а, перед зацеплением блокирующей поверхности 163 стопорный элемент 161 также проходит через стопорное отверстие 165 во втулке 119, конец которой выступает из выходного отверстия 128. Стопорный элемент 161 включает в себя наклонную поверхность 167, относительно которой край 171 стопорного отверстия 165 действует на манер кулачка,воздействующего на ролик, работающий по кулачку. Таким образом, движение втулки 119 по направлению внутрь корпуса 112 или, другими словами, надавливание фланцем 119 а на кромку 128 а приводит край 171 стопорного отверстия 165 в контакт с наклонной поверхностью 167 стопорного элемента 161 и дальнейшее надавливание, как показано на фиг. 4b, заставляет стопорный элемент 161 перемещаться наружу и, таким образом, отцепляться от блокирующей поверхности 163. Втулка 119 может подвергаться надавливанию путем приведения фланца 119 а в контакт с кожей в точке инъекции и поднесения инъекционного устройства 110 к коже пациента. Когда стопорный элемент 161 расцепляется с блокирующей поверхностью 163, держатель 127 шприца может свободно двигаться, как это необходимо, под воздействием приводного механизма и привода. Фиг. 6 и 7 иллюстрируют возможную дальнейшую модификацию инъекционного устройства. Хотя фиг. 6 и 7 отличаются от фиг. 4 а, 4b и 5 в некоторых деталях, принципы, обсуждаемые теперь, применимы к устройству, представленному на фиг. 4 а, 4b и 5. Как видно на чертеже, устройство включает в себя спусковой механизм 300, имеющий кнопку 302 на одном конце и пару выступов 304, которые взаимодействуют со штифтами (не показаны) на внутренней стороне корпуса 112 с целью дать возможность спусковому механизму вращаться вокруг оси, проходящей через два штифта 304. Главная рабочая часть спускового механизма 300, к которой прикреплены и кнопка 302, и штифты 304, образует блокирующий механизм 306. В положении, показанном на чертеже, конец блокирующего механизма 306, удаленный от кнопки 302, зацепляет конец приводной втулки 131, по отношению к которой действует приводная пружина 130 и которая, в свою очередь, воздействует на многокомпонентный привод, описанный выше. Это препятствует перемещению приводной втулки 131 под воздействием приводной пружины 130. Когда нажимается кнопка 302, спусковой механизм 300 вращается вокруг штифтов 304, что отрывает конец блокирующего механизма 306 от сцепления с приводной втулкой 131, теперь позволяя приводной втулке 131 перемещаться под воздействием приводной пружины 130. Фиг. 7 иллюстрирует выходное отверстие 128 на конце корпуса 112, из которого конец втулки 119 появляется и может быть виден. Как показано на фиг. 6, втулка 119 соединена с кнопочным запором 310,который перемещается вместе с втулкой 119. Спусковой механизм включает в себя упорный штифт 312,а кнопочный запор 310 содержит упорное отверстие 314, которые, как показано на фиг. 6, не совмещены. Однако они могут быть совмещены путем движения вовнутрь втулки 119, что приводит к соответствующему движению кнопочного запора 310. Пока упорный штифт 312 и упорное отверстие 314 не совмещены, кнопку 302 нельзя нажать; как только они совмещаются, кнопка может быть нажата. Спусковой механизм 300 также включает в себя упругий, снабженный зубцами стопорный выступ 316, а кнопочный запор 310 также содержит стопорную поверхность 318, с которой сцепляется стопорный выступ 316 при нажатии кнопки. Когда стопорный выступ 316 зафиксирован стопорной поверхностью 318, спусковой механизм 300 постоянно удерживается кнопкой 302 в нажатом положении. Таким образом, движение втулки 119 по направлению внутрь корпуса 112 или, другими словами,надавливание выступающего конца втулки совмещает упорный штифт 312 и упорное отверстие 314, давая возможность нажать кнопку 302, вследствие чего она удерживается в нажатом положении с помощью стопорного выступа 316 и стопорной поверхности 318. На втулку 119 можно надавливать путем приведения конца инъекционного устройства в контакт с кожей в точке инъекции, что, помимо всего прочего, гарантирует его надлежащее размещение перед началом инъекционного цикла. Использование втулки 119 как для деблокировки, так и для блокировки спускового механизма 300,а также чтобы позволить держателю 127 шприца двигаться вместе с колпачком 111, удаляющим заглушку, который препятствует надавливанию на втулку 119, дает в результате единое инъекционное устройство элегантной конструкции. Фиг. 8 иллюстрирует альтернативный вариант осуществления конечной части инъекционного устройства 110. Абсолютно аналогично описанному в отношении фиг. 1, конец корпуса 112 имеет выходное отверстие 228, образованное кромкой 228 а. Ножки 219, которые формируют часть блокирующего механизма точно таким же образом, как втулка 119 на фиг. 1-5, выступает из выходного отверстия 228. Каждая ножка 219 соединена с цилиндрической концевой секцией 219 а, имеющей отверстие. Каждая ножка 219 соединяется на внутренней стороне отверстия. Аналогично фланцу 119 а цилиндрическая концевая секция 219 а имеет контактную поверхность 219b, которая может контактировать с тканью пациента при надавливании на нее. Ножки 219 вмещаются и скользят в пазах 228 с, которые проходят через край кромки 228 а. Уступ 228b на корпусе проходит по окружности кромки 228 а, приспособлен вмещать цилиндрическую концевую секцию 219 а и предотвращать смещение в обратном направлении. Цилиндрическая концевая секция 219 а может переходить из положения фиксации, в котором цилиндрическая концевая секция 219 а находится на расстоянии от уступа 228b, в положение разжима, в котором цилиндрическая концевая секция 219 а смещена в положение, в котором она прилегает, в непосредственном соприкосновении, к уступу 228b вокруг кромки 228 а с внешней стороны. Во всех других аспектах инъекционное устройство 110 и блокирующий механизм работают таким же образом, как втулка 119, что было пояснено выше в отношении фиг. 4 а, 4b и 5. Разумеется, предполагается, что данное выше описание настоящего изобретения было приведено исключительно в качестве примера и могут быть произведены модификации в деталях в рамках объема данного изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Инъекционное устройство, содержащее корпус, приспособленный для вмещения шприца, имеющего выпускной наконечник, причем при приведении инъекционного устройства в действие шприц имеет возможность перемещаться внутри корпуса вдоль продольной оси между втянутым положением, в котором выпускной наконечник находится внутри корпуса, и выдвинутым положением, в котором выпускной наконечник шприца выдвигается из корпуса через выходное отверстие; приводной механизм; привод, приспособленный для того, чтобы на него воздействовал приводной механизм и, в свою очередь, чтобы воздействовать на шприц для выдвижения его из втянутого положения в выдвинутое положение и вытеснения его содержимого через выпускной наконечник; блокирующий механизм, перемещаемый из положения зацепления по направлению внутрь корпуса у выходного отверстия в положение расцепления, причем блокирующий механизм приспособлен предотвращать приведение устройства в действие, когда он находится в положении зацепления, и разрешать приведение устройства в действие, когда он находится в положении расцепления; держатель шприца для того, чтобы служить опорой шприцу, когда он выдвинут, и ограничивать его выдвижение за пределы его выдвинутого положения, причем держатель шприца приспособлен поддерживать шприц; и стопорный элемент, в положении зацепления блокирующего механизма приспособленный предотвращать движение держателя шприца относительно корпуса и далее, в положении расцепления блокирующего механизма, приспособленный давать возможность держателю шприца перемещаться относительно корпуса,при этом выходное отверстие определено кромкой, расположенной на краю корпуса, и блокирующий механизм содержит контактную поверхность, приспособленную выступать за или вокруг по меньшей мере части кромки. 2. Инъекционное устройство по п.1, в котором блокирующий механизм далее содержит ножку, выступающую из контактной поверхности внутрь корпуса. 3. Инъекционное устройство по п.2, в котором ножка выступает внутрь корпуса через выходное отверстие. 4. Инъекционное устройство по п.3, в котором кромка выходного отверстия является эллиптической или круглой, а ножка имеет эллиптическое или круглое поперечное сечение, сформированное и расположенное таким образом, чтобы оно, прежде всего, находилось в пределах внутренней поверхности выходного отверстия. 5. Инъекционное устройство по любому из пп.2-4, в котором кромка содержит отверстие, через которое ножка проходит внутрь корпуса. 6. Инъекционное устройство по любому из пп.2-5, в котором блокирующий механизм содержит множество ножек. 7. Инъекционное устройство по п.6, в котором блокирующий механизм содержит пару ножек. 8. Инъекционное устройство по п.1, в котором блокирующий механизм далее содержит втулку,проходящую от контактной поверхности внутрь корпуса. 9. Инъекционное устройство по п.8, в котором втулка имеет размеры, совпадающие с размером выходного отверстия. 10. Инъекционное устройство по п.1, в котором кромка выходного отверстия является эллиптической или круглой и втулка имеет эллиптическое или круглое поперечное сечение, сформированное и расположенное таким образом, чтобы оно совпадало по размеру с внутренней поверхностью выходного отверстия. 11. Инъекционное устройство по любому из предыдущих пунктов, в котором контактная поверхность сформирована на первой стороне ободка. 12. Инъекционное устройство по любому из предыдущих пунктов, в котором вторая сторона ободка, противоположная первой стороне, обращена к кромке выходного отверстия. 13. Инъекционное устройство по любому из предыдущих пунктов, в котором вторая сторона двигается по направлению к кромке, когда блокирующий механизм перемещается из положения зацепления в положение расцепления. 14. Инъекционное устройство по любому из предыдущих пунктов, в котором на инъекционном устройстве смонтирован разъединяющий механизм, так что внутренний радиус ободка окружает кромку,когда разъединяющий механизм находится в положении расцепления. 15. Инъекционное устройство по любому из предыдущих пунктов, в котором блокирующий механизм содержит основной элемент, перемещаемый между положением зацепления и положением расцепления. 16. Инъекционное устройство по п.15, зависимому от любого из пп.2-7, в котором основным элементом является ножка, соединенная с контактной поверхностью. 17. Инъекционное устройство по п.15, зависимому от любого из пп.8 или 9, в котором основным элементом является втулка, соединенная с контактной поверхностью. 18. Инъекционное устройство по любому из пп.15 или 17, в котором основной элемент включает в себя стопорное отверстие, сквозь которое стопорный элемент выступает перед тем, как зацепить блокирующую поверхность на держателе шприца, причем основной элемент действует как кулачок, а стопорный элемент - как ролик, работающий по кулачку, так что движение основного элемента из положения зацепления в положение расцепления заставляет стопорный элемент отцепляться от блокирующей поверхности. 19. Инъекционное устройство по п.18, в котором стопорный элемент включает в себя наклонную поверхность, относительно которой поверхность основного элемента действует для отцепления ее от блокирующей поверхности. 20. Инъекционное устройство по п.19, в котором стопорный элемент предусмотрен на корпусе. 21. Инъекционное устройство по любому из предыдущих пунктов, далее содержащее разъединяющий механизм, перемещаемый между выключенным положением и включенным положением, при этом разъединяющий механизм приспособлен предотвращать воздействие приводного механизма на привод,когда он в выключенном положении, и разрешать воздействие приводного механизма на привод во включенном положении. 22. Инъекционное устройство по п.21, в котором блокирующий механизм далее содержит фиксирующий элемент, перемещаемый между фиксирующим положением, когда блокирующий механизм находится в положении зацепления, при котором он предотвращает движение разъединяющего механизма из его выключенного положения во включенное положение, и положением разжима, когда блокирующий механизм находится в положении расцепления, при котором он позволяет движение разъединяющего механизма из его выключенного положения во включенное положение.
