Инъекционное устройство

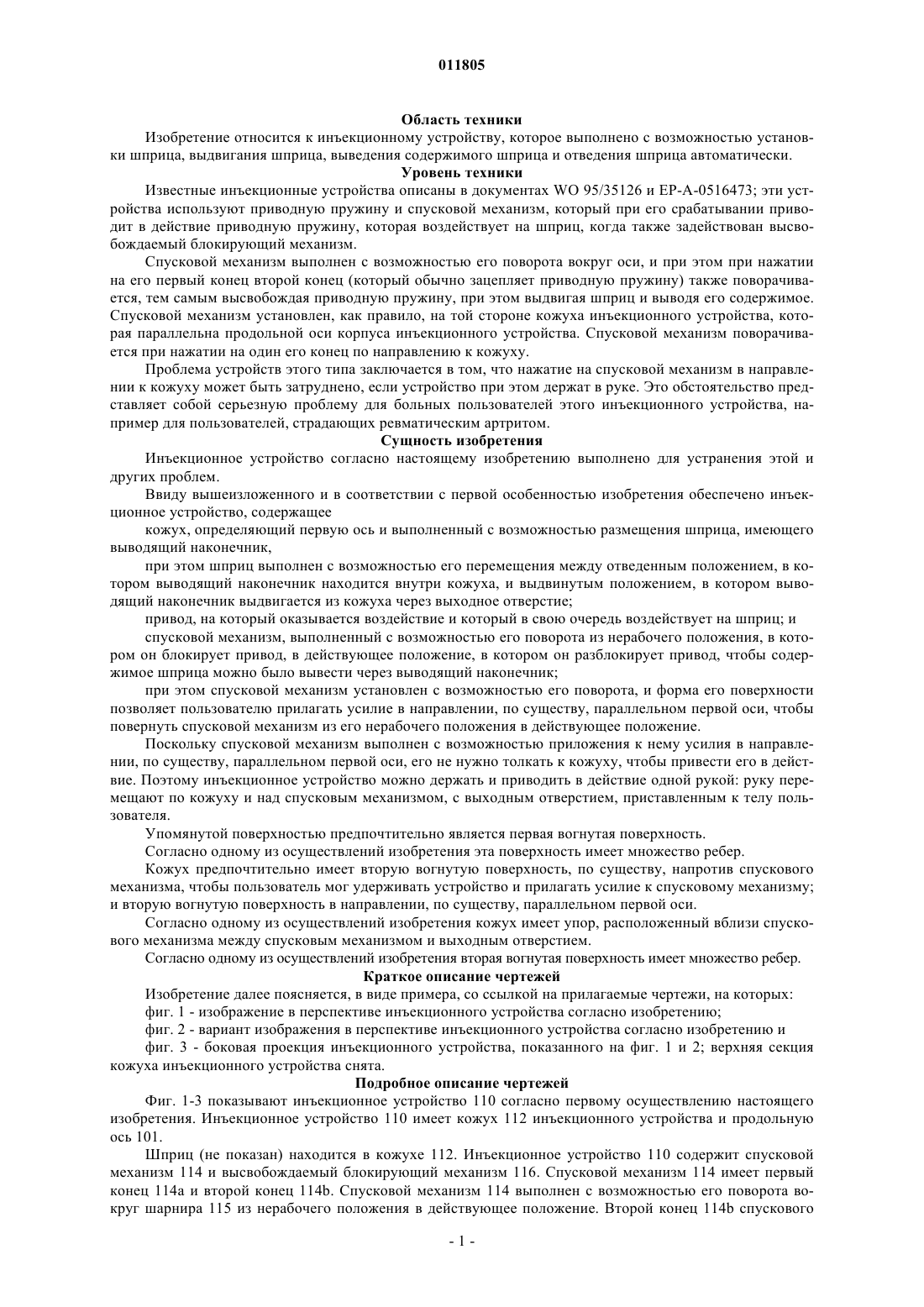

011805 Область техники Изобретение относится к инъекционному устройству, которое выполнено с возможностью установки шприца, выдвигания шприца, выведения содержимого шприца и отведения шприца автоматически. Уровень техники Известные инъекционные устройства описаны в документах WO 95/35126 и EP-A-0516473; эти устройства используют приводную пружину и спусковой механизм, который при его срабатывании приводит в действие приводную пружину, которая воздействует на шприц, когда также задействован высвобождаемый блокирующий механизм. Спусковой механизм выполнен с возможностью его поворота вокруг оси, и при этом при нажатии на его первый конец второй конец (который обычно зацепляет приводную пружину) также поворачивается, тем самым высвобождая приводную пружину, при этом выдвигая шприц и выводя его содержимое. Спусковой механизм установлен, как правило, на той стороне кожуха инъекционного устройства, которая параллельна продольной оси корпуса инъекционного устройства. Спусковой механизм поворачивается при нажатии на один его конец по направлению к кожуху. Проблема устройств этого типа заключается в том, что нажатие на спусковой механизм в направлении к кожуху может быть затруднено, если устройство при этом держат в руке. Это обстоятельство представляет собой серьезную проблему для больных пользователей этого инъекционного устройства, например для пользователей, страдающих ревматическим артритом. Сущность изобретения Инъекционное устройство согласно настоящему изобретению выполнено для устранения этой и других проблем. Ввиду вышеизложенного и в соответствии с первой особенностью изобретения обеспечено инъекционное устройство, содержащее кожух, определяющий первую ось и выполненный с возможностью размещения шприца, имеющего выводящий наконечник,при этом шприц выполнен с возможностью его перемещения между отведенным положением, в котором выводящий наконечник находится внутри кожуха, и выдвинутым положением, в котором выводящий наконечник выдвигается из кожуха через выходное отверстие; привод, на который оказывается воздействие и который в свою очередь воздействует на шприц; и спусковой механизм, выполненный с возможностью его поворота из нерабочего положения, в котором он блокирует привод, в действующее положение, в котором он разблокирует привод, чтобы содержимое шприца можно было вывести через выводящий наконечник; при этом спусковой механизм установлен с возможностью его поворота, и форма его поверхности позволяет пользователю прилагать усилие в направлении, по существу, параллельном первой оси, чтобы повернуть спусковой механизм из его нерабочего положения в действующее положение. Поскольку спусковой механизм выполнен с возможностью приложения к нему усилия в направлении, по существу, параллельном первой оси, его не нужно толкать к кожуху, чтобы привести его в действие. Поэтому инъекционное устройство можно держать и приводить в действие одной рукой: руку перемещают по кожуху и над спусковым механизмом, с выходным отверстием, приставленным к телу пользователя. Упомянутой поверхностью предпочтительно является первая вогнутая поверхность. Согласно одному из осуществлений изобретения эта поверхность имеет множество ребер. Кожух предпочтительно имеет вторую вогнутую поверхность, по существу, напротив спускового механизма, чтобы пользователь мог удерживать устройство и прилагать усилие к спусковому механизму; и вторую вогнутую поверхность в направлении, по существу, параллельном первой оси. Согласно одному из осуществлений изобретения кожух имеет упор, расположенный вблизи спускового механизма между спусковым механизмом и выходным отверстием. Согласно одному из осуществлений изобретения вторая вогнутая поверхность имеет множество ребер. Краткое описание чертежей Изобретение далее поясняется, в виде примера, со ссылкой на прилагаемые чертежи, на которых: фиг. 1 - изображение в перспективе инъекционного устройства согласно изобретению; фиг. 2 - вариант изображения в перспективе инъекционного устройства согласно изобретению и фиг. 3 - боковая проекция инъекционного устройства, показанного на фиг. 1 и 2; верхняя секция кожуха инъекционного устройства снята. Подробное описание чертежей Фиг. 1-3 показывают инъекционное устройство 110 согласно первому осуществлению настоящего изобретения. Инъекционное устройство 110 имеет кожух 112 инъекционного устройства и продольную ось 101. Шприц (не показан) находится в кожухе 112. Инъекционное устройство 110 содержит спусковой механизм 114 и высвобождаемый блокирующий механизм 116. Спусковой механизм 114 имеет первый конец 114 а и второй конец 114b. Спусковой механизм 114 выполнен с возможностью его поворота вокруг шарнира 115 из нерабочего положения в действующее положение. Второй конец 114b спускового-1 011805 механизма 114 соединен с муфтой 121, на которую действует приводная пружина 120. Приводная муфта 121 сообщается со шприцем. Поворот спускового механизма 114 вокруг шарнира 115 в направлении R (т.е. вниз в кожух 112 на его первом конце 114 а) обусловливает отсоединение второго конца 114b спускового механизма 114 от приводной муфты 121, в результате чего приводная пружина 120 высвобождается и продвигает шприц(через приводную муфту 121) вдоль продольной оси 101 и из отверстия 118 в кожухе 112. Высвобождаемый механизм 116 сообщается с гильзой 126 скольжения, которая выступает, когда находится в первом положении, из отверстия 118 в кожухе 112. Блокирующий механизм 116 выводится из действия перемещением гильзы 126 скольжения вдоль продольной оси 101 в кожух 112 во второе положение. Первый конец 126 а гильзы 126 скольжения можно приставить к телу для введения в него лекарственного средства, тем самым выводя из действия высвобождаемый блокирующий механизм 116 и обеспечивая спусковому механизму 114 возможность повернуться в направлении R из его нерабочего положения в его действующее положение. Спусковой механизм 114 имеет такую форму, которая на поверхности 201 имеет участок, расположенный под углом к продольной оси 101 инъекционного устройства 110. Поэтому поворот спускового механизма 114 можно выполнить приложением усилия в направлении, которое не обязательно должно быть перпендикулярным к продольной оси. Поэтому поворотное усилие можно приложить к спусковому механизму 114, даже если это усилие не прилагается внутрь в сторону кожуха 112. В осуществлении изобретения согласно фиг. 1 и 3 поверхность 201 вогнутая. Пользователь инъекционного устройства 110 может охватить рукой кожух 112, приставить инъекционное устройство 110 к телу, чтобы гильза 126 скольжения высвободила блокирующий механизм 116. Спусковой механизм 114 теперь можно привести в действие движением руки пользователя по кожуху 112 и над спусковым механизмом 114, чтобы усилие с составляющей в направлении продольной оси 101 было приложено к спусковому механизму 114 для его поворота. Кожух 112 также содержит гребень 210 (или упор), расположенный за спусковым механизмом 114 в направлении к выходному отверстию 118 кожуха 112. Этот гребень действует как стопорная поверхность, чтобы рука пользователя не двигалась дальше по кожуху 112 после того, как спусковой механизм 114 приведен в действие. Таким образом, инъекционное устройство 110 можно прочно удерживать в примыкании к телу пользователя после приведения в действие спускового механизма 114, с одновременным выведением содержимого шприца в тело пользователя. Кожух 112 имеет вторую вогнутую поверхность 202, расположенную, по существу, напротив спускового механизма 114. Поэтому предотвращается перемещение руки пользователя далее по кожуху 112 после того, как спусковой механизм 114 приведен в действие. Поверхность 201 и участок поверхности кожуха напротив спускового механизма 114 оба имеют ребра 204, выполняющие роль захвата для руки пользователя. Подразумевается, что данное изобретение излагается здесь только в качестве примера, и могут быть выполнены модификации деталей в рамках объема изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Инъекционное устройство, содержащее кожух, определяющий первую ось и выполненный с возможностью размещения шприца, имеющего выводящий наконечник, при этом шприц выполнен с возможностью его перемещения между отведенным положением, в котором выводящий наконечник находится внутри кожуха, и выдвинутым положением, в котором выводящий наконечник выдвинут из кожуха через выходное отверстие; привод, на который оказывается воздействие и который в свою очередь воздействует на шприц; и спусковой механизм, выполненный с возможностью его поворота из нерабочего положения, в котором он блокирует привод, в действующее положение, в котором он разблокирует привод, чтобы содержимое шприца можно было вывести через выводящий наконечник; при этом спусковой механизм установлен с возможностью его поворота, и форма его поверхности позволяет пользователю прилагать усилие в направлении, по существу, параллельном первой оси, для поворота спускового механизма из его нерабочего положения в действующее положение. 2. Инъекционное устройство по п.1, в котором упомянутой поверхностью является первая вогнутая поверхность. 3. Инъекционное устройство по п.1 или 2, в котором упомянутая поверхность имеет множество ребер. 4. Инъекционное устройство по любому из предыдущих пунктов, в котором кожух имеет вторую вогнутую поверхность, по существу, напротив спускового механизма для обеспечения захвата устройства рукой пользователя и приложения усилия к спусковому механизму и вторую вогнутую поверхность в направлении, по существу, параллельном первой оси.-2 011805 5. Инъекционное устройство по п.4, в котором вторая вогнутая поверхность имеет множество ребер. 6. Инъекционное устройство по любому из предыдущих пунктов, в котором участок поверхности кожуха, по существу, противоположный спусковому механизму, имеет множество ребер. 7. Инъекционное устройство по любому из предыдущих пунктов, в котором кожух содержит упор,расположенный вблизи спускового механизма между спусковым механизмом и выходным отверстием.
