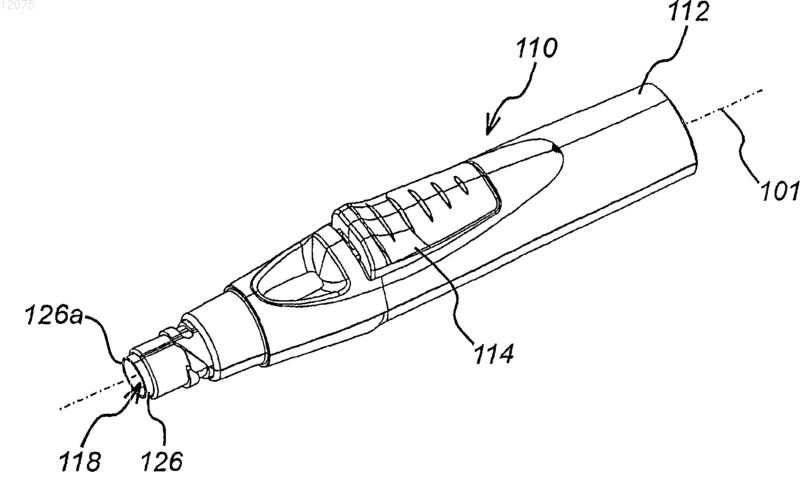

Инъекционное устройство

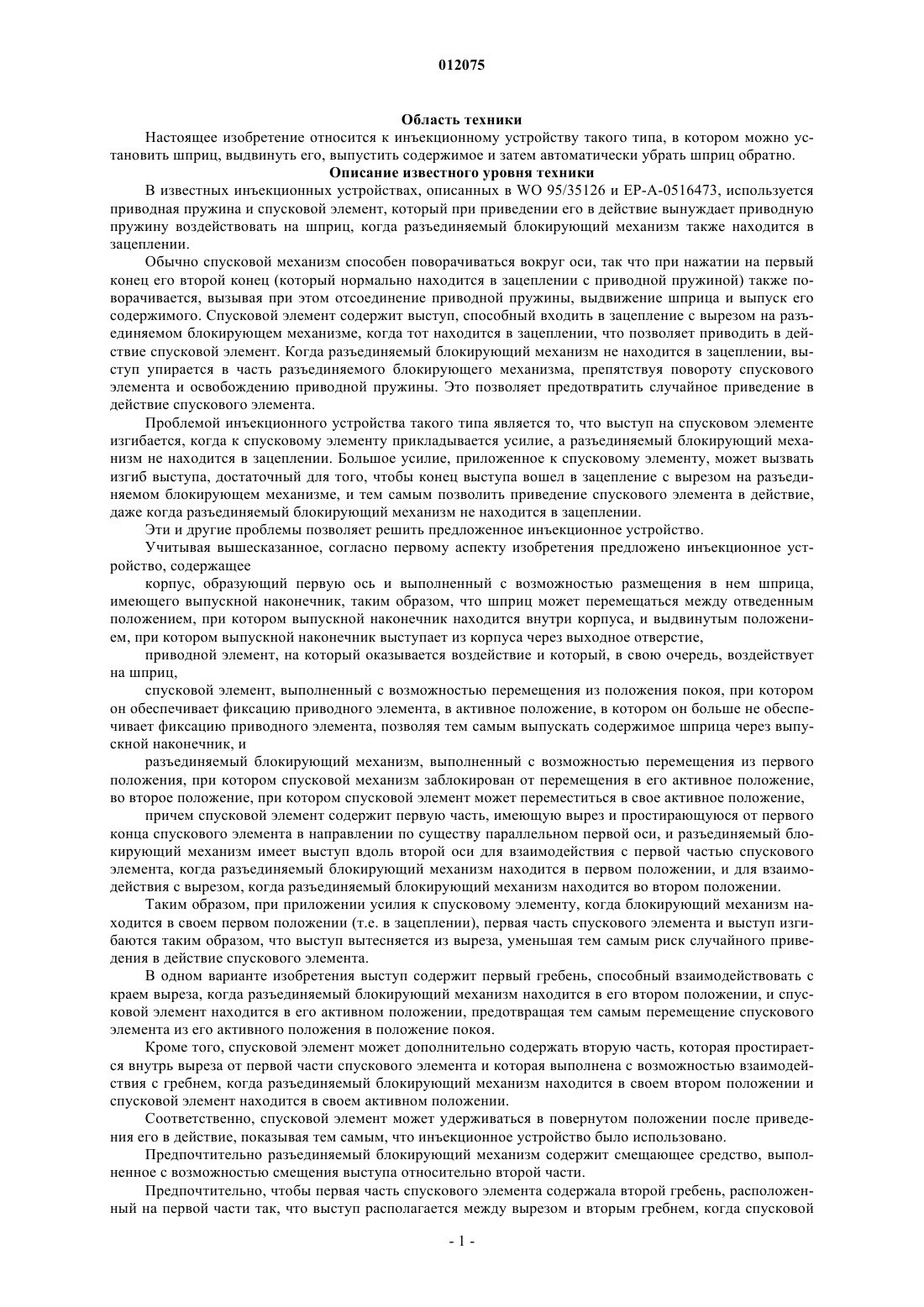

012075 Область техники Настоящее изобретение относится к инъекционному устройству такого типа, в котором можно установить шприц, выдвинуть его, выпустить содержимое и затем автоматически убрать шприц обратно. Описание известного уровня техники В известных инъекционных устройствах, описанных в WO 95/35126 и EP-A-0516473, используется приводная пружина и спусковой элемент, который при приведении его в действие вынуждает приводную пружину воздействовать на шприц, когда разъединяемый блокирующий механизм также находится в зацеплении. Обычно спусковой механизм способен поворачиваться вокруг оси, так что при нажатии на первый конец его второй конец (который нормально находится в зацеплении с приводной пружиной) также поворачивается, вызывая при этом отсоединение приводной пружины, выдвижение шприца и выпуск его содержимого. Спусковой элемент содержит выступ, способный входить в зацепление с вырезом на разъединяемом блокирующем механизме, когда тот находится в зацеплении, что позволяет приводить в действие спусковой элемент. Когда разъединяемый блокирующий механизм не находится в зацеплении, выступ упирается в часть разъединяемого блокирующего механизма, препятствуя повороту спускового элемента и освобождению приводной пружины. Это позволяет предотвратить случайное приведение в действие спускового элемента. Проблемой инъекционного устройства такого типа является то, что выступ на спусковом элементе изгибается, когда к спусковому элементу прикладывается усилие, а разъединяемый блокирующий механизм не находится в зацеплении. Большое усилие, приложенное к спусковому элементу, может вызвать изгиб выступа, достаточный для того, чтобы конец выступа вошел в зацепление с вырезом на разъединяемом блокирующем механизме, и тем самым позволить приведение спускового элемента в действие,даже когда разъединяемый блокирующий механизм не находится в зацеплении. Эти и другие проблемы позволяет решить предложенное инъекционное устройство. Учитывая вышесказанное, согласно первому аспекту изобретения предложено инъекционное устройство, содержащее корпус, образующий первую ось и выполненный с возможностью размещения в нем шприца,имеющего выпускной наконечник, таким образом, что шприц может перемещаться между отведенным положением, при котором выпускной наконечник находится внутри корпуса, и выдвинутым положением, при котором выпускной наконечник выступает из корпуса через выходное отверстие,приводной элемент, на который оказывается воздействие и который, в свою очередь, воздействует на шприц,спусковой элемент, выполненный с возможностью перемещения из положения покоя, при котором он обеспечивает фиксацию приводного элемента, в активное положение, в котором он больше не обеспечивает фиксацию приводного элемента, позволяя тем самым выпускать содержимое шприца через выпускной наконечник, и разъединяемый блокирующий механизм, выполненный с возможностью перемещения из первого положения, при котором спусковой механизм заблокирован от перемещения в его активное положение,во второе положение, при котором спусковой элемент может переместиться в свое активное положение,причем спусковой элемент содержит первую часть, имеющую вырез и простирающуюся от первого конца спускового элемента в направлении по существу параллельном первой оси, и разъединяемый блокирующий механизм имеет выступ вдоль второй оси для взаимодействия с первой частью спускового элемента, когда разъединяемый блокирующий механизм находится в первом положении, и для взаимодействия с вырезом, когда разъединяемый блокирующий механизм находится во втором положении. Таким образом, при приложении усилия к спусковому элементу, когда блокирующий механизм находится в своем первом положении (т.е. в зацеплении), первая часть спускового элемента и выступ изгибаются таким образом, что выступ вытесняется из выреза, уменьшая тем самым риск случайного приведения в действие спускового элемента. В одном варианте изобретения выступ содержит первый гребень, способный взаимодействовать с краем выреза, когда разъединяемый блокирующий механизм находится в его втором положении, и спусковой элемент находится в его активном положении, предотвращая тем самым перемещение спускового элемента из его активного положения в положение покоя. Кроме того, спусковой элемент может дополнительно содержать вторую часть, которая простирается внутрь выреза от первой части спускового элемента и которая выполнена с возможностью взаимодействия с гребнем, когда разъединяемый блокирующий механизм находится в своем втором положении и спусковой элемент находится в своем активном положении. Соответственно, спусковой элемент может удерживаться в повернутом положении после приведения его в действие, показывая тем самым, что инъекционное устройство было использовано. Предпочтительно разъединяемый блокирующий механизм содержит смещающее средство, выполненное с возможностью смещения выступа относительно второй части. Предпочтительно, чтобы первая часть спускового элемента содержала второй гребень, расположенный на первой части так, что выступ располагается между вырезом и вторым гребнем, когда спусковой-1 012075 элемент находится в своем положении покоя, так что второй гребень взаимодействует с выступом, если делается попытка переместить спусковой элемент из его положения покоя. Второй гребень препятствует изгибу первой части спускового элемента и выступа, так что конец выступа простирается за конец первой части, что дает возможность спусковому элементу повернуться. Выступ может содержать наклонную поверхность, образующую угол со второй осью, гарантируя тем самым, что выступ плавно войдет в вырез при отсоединении блокирующего механизма. Предпочтительно первая ось и вторая ось перпендикулярны друг другу, гарантируя тем самым оптимальное расположение выступа и первой части, обеспечивающее вхождение выступа в вырез при отсоединении блокирующего механизма, но это также означает, что выступ и первая часть изгибаются таким образом, что они исключают случайное приведение в действие спускового элемента, когда механизм высвобождения находится в зацеплении. Краткое описание чертежей Далее будет описан пример осуществления изобретения со ссылками на прилагаемые чертежи, на которых фиг. 1 изображает перспективный вид инъекционного устройства согласно настоящему изобретению; фиг. 2 изображает вид сбоку инъекционного устройства, показанного на фиг. 1, без верхней части его корпуса; фиг. 3 изображает вид сбоку инъекционного устройства фиг. 2 без некоторых компонентов; фиг. 4 изображает вид сверху инъекционного устройства фиг. 2; фиг. 5 изображает перспективный вид спускового элемента и разъединяемого блокирующего механизма в одном варианте настоящего изобретения, и фиг. 6 изображает альтернативный перспективный вид спускового элемента и разъединяемого блокирующего механизма фиг. 5. Подробное описание чертежей На фиг. 1-4 показано инъекционное устройство 110 согласно первому варианту настоящего изобретения. Инъекционное стройство 110 содержит корпус 112 инъекционного устройства и продольную ось 101. Шприц 122 находится внутри корпуса 112. Инъекционное устройство 110 имеет спусковой элемент 114 и разъединяемый блокирующий механизм 116. Спусковой элемент 114 имеет первый конец 114 а и второй конец 114b. Спусковой элемент 114 способен поворачиваться вокруг оси 115 из положения покоя(показанного на фиг. 2) в активное положение. Второй конец 114b спускового элемента 114 соединен с приводной муфтой 121, на которую воздействует приводная пружина 120. Приводная муфта 121 взаимодействует со шприцем 122. Поворот спускового элемента 114 вокруг оси 115 в направлении R (т.е. вниз внутрь корпуса 112 на его первом конце 114b) вызывает освобождение второго конца 114b спускового элемента 114 от приводной муфты 121, позволяя тем самым приводной пружине 120 перемещать шприц 122 (через приводную муфту 121) вдоль продольной оси 101 и из отверстия 118 в корпусе 112. Разъединяемый блокирующий механизм 116 взаимодействует со скользящей муфтой 126, которая,находясь в первом положении, выступает из отверстия 118 в корпус 112. Блокирующий механизм 116 дезактивируется при перемещении скользящей муфты 126 вдоль продольной оси 101 внутрь корпуса 112 во второе положение. Первый конец 126 а скользящей муфты 126 можно расположить на теле, в которое следует ввести лекарство, что вызывает дезактивацию разъединяемого блокирующего механизма 116 и позволяет спусковому элементу 114 повернуться в направлении R из положения покоя в его активное положение. Как видно на фиг. 5 и 6, спусковой элемент 114 имеет на первом конце 114 а первую часть 150,имеющую вырез 152. Первая часть 150 простирается от первого конца 114 а спускового элемента 114 в направлении, по существу параллельном продольной оси 101. Разъединяемый блокирующий механизм 116 содержит выступ 154, который выступает в направлении вдоль перпендикулярной оси 181, которая перпендикулярна продольной оси 101. Вырез 152 имеет размеры, позволяющие принимать выступ 154. Когда разъединяемый блокирующий механизм 116 находится в своем первом положении, конец 154 а выступа 154 прилегает к нижней поверхности 156 первой части 150, тем самым препятствуя повороту спускового элемента 114. Когда разъединяемый блокирующий механизм 116 находится в своем втором положении (не показано) после движения скользящей муфты 126 внутрь корпуса 112, вырез 152 располагается над концом выступа 154, что позволяет ему пройти над выступом 154, когда к спусковому элементу 112 прикладывается направленная вниз сила. Поэтому больше ничего не препятствует повороту спускового элемента 112, и он отсоединяется от приводной муфты 21, выдвигая тем самым шприц 122. Выступ 154 содержит первый гребень 160. Спусковой элемент 114 содержит вторую часть 162, которая простирается внутрь выреза 152 от первой части 150 спускового элемента 114, и взаимодействие со второй частью 162 после поворота спускового элемента 144 вызывает блокировку первого гребня 160-2 012075 над второй частью 162, что препятствует перемещению спускового элемента 114 из его активного положения в положение покоя. Блокирующий механизм 116 содержит смещающее средство, выполненное в виде упругих рычагов 171, воздействующих на внутреннюю поверхность корпуса 112, чтобы сместить блокирующий механизм 116 и скользящую муфту 126 в направлении из отверстия 118. Таким образом, после активизации спускового элемента 112 первый гребень 160 блокируется над второй частью 162 спускового элемента 112,удерживая тем самым спусковой элемент в его активном положении. Первая часть 150 спускового элемента содержит второй гребень 164 на нижней поверхности 156 первой части 150, который расположен между вырезом 152 и концом первой части 150. Второй гребень 164 упирается в выступ 154, когда к спусковому элементу 114 прикладывается сила в направлении R, а разъединяемый механизм находится в его первом положении (т.е. в зацеплении). Это не дает выступу 154 переместиться в положение, в котором его конец 154 а движется над концом первой части 150, что позволило бы спусковому элементу 114 повернуться, когда разъединяемый блокирующий механизм 116 еще находится в зацеплении, и тем самым вызвать случайный "пуск" инъекционного устройства 110. Выступ 154 имеет наклонную поверхность 166, расположенную под углом ко второй оси 181, что позволяет второй части 162 спускового элемента 114 более эффективно проходить над выступом 154,когда поворачивается спусковой элемент 114 и освобождается разъединяемый блокирующий механизм 116. Представленное выше описание изобретения является всего лишь примером, и его детали могут быть изменены в рамках объема изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Инъекционное устройство, содержащее корпус, образующий первую ось и выполненный с возможностью размещения в нем шприца,имеющего выпускной наконечник, таким образом, что шприц может перемещаться между отведенным назад положением, при котором выпускной наконечник находится внутри корпуса, и выдвинутым положением, при котором выпускной наконечник выступает из корпуса через выходное отверстие,приводной элемент, на который оказывается воздействие и который, в свою очередь, воздействует на шприц,спусковой элемент, выполненный с возможностью перемещения из положения покоя, при котором он обеспечивает фиксацию приводного элемента, в активное положение, при котором он больше не обеспечивает фиксацию приводного элемента, позволяя тем самым выпускать содержимое шприца через выпускной наконечник, и разъединяемый блокирующий механизм, выполненный с возможностью перемещения из первого положения, при котором спусковой механизм заблокирован от перемещения в его активное положение,во второе положение, при котором спусковой элемент может переместиться в свое активное положение,причем спусковой элемент содержит первую часть, имеющую вырез и простирающуюся от первого конца спускового элемента в направлении, по существу, параллельном первой оси, а разъединяемый блокирующий механизм имеет выступ вдоль второй оси для взаимодействия с первой частью спускового элемента, когда разъединяемый блокирующий механизм находится в своем первом положении, и для взаимодействия с вырезом, когда разъединяемый блокирующий механизм находится в своем втором положении. 2. Инъекционное устройство по п.1, в котором выступ содержит гребень, взаимодействующий с краем выреза, когда разъединяемый блокирующий механизм находится в своем втором положении, а спусковой элемент находится в своем активном положении, что препятствует перемещению спускового элемента из его активного положения в положение покоя. 3. Инъекционное устройство по п.2, в котором спусковой элемент дополнительно имеет вторую часть, которая простирается внутрь выреза от первой части спускового элемента и которая выполнена с возможностью взаимодействия с гребнем, когда разъединяемый блокирующий механизм находится в своем втором положении, а спусковой элемент находится в своем активном положении. 4. Инъекционное устройство по п.3, в котором разъединяемый блокирующий механизм содержит смещающее средство, выполненное с возможностью смещения выступа относительно второй части. 5. Инъекционное устройство по любому из предыдущих пунктов, в котором первая часть спускового элемента содержит гребень, расположенный на первой части так, что выступ находится между вырезом и гребнем, когда спусковой элемент находится в своем положении покоя, так что гребень взаимодействует с выступом при попытке переместить спусковой элемент из его положения покоя. 6. Инъекционное устройство по любому из предыдущих пунктов, в котором выступ содержит наклонную поверхность, образующую угол относительно второй оси. 7. Инъекционное устройство по любому из предыдущих пунктов, в котором первая ось и вторая ось перпендикулярны друг другу.
