Инъекционное устройство

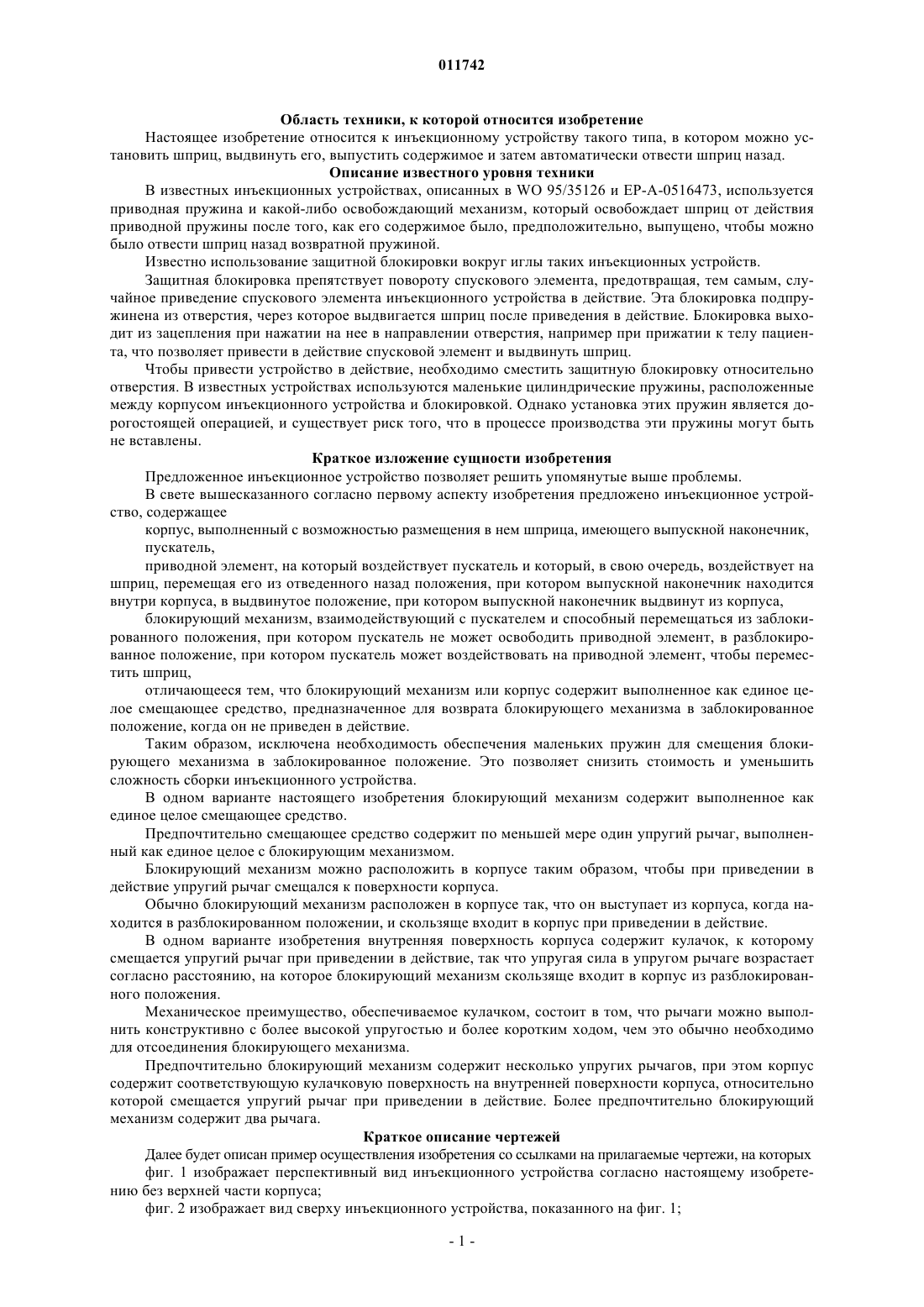

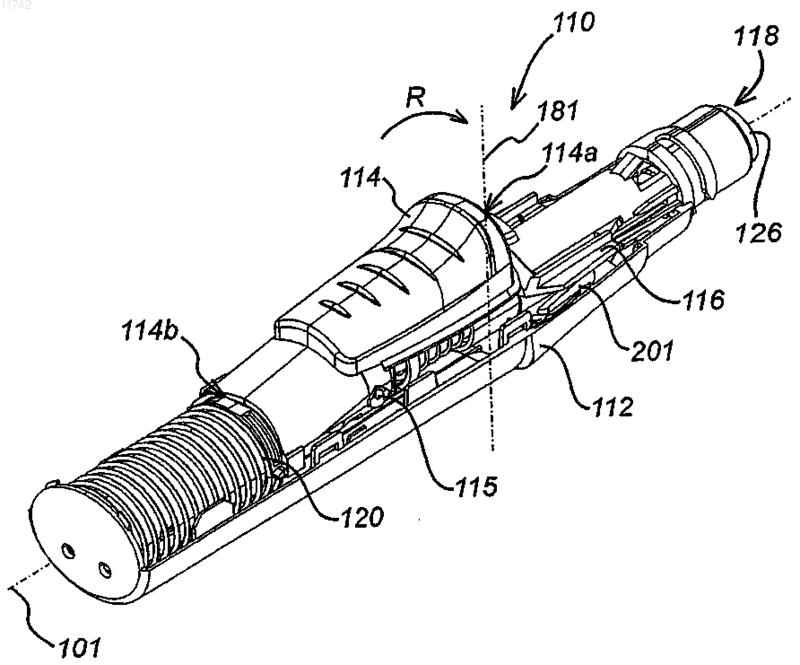

011742 Область техники, к которой относится изобретение Настоящее изобретение относится к инъекционному устройству такого типа, в котором можно установить шприц, выдвинуть его, выпустить содержимое и затем автоматически отвести шприц назад. Описание известного уровня техники В известных инъекционных устройствах, описанных в WO 95/35126 и ЕР-А-0516473, используется приводная пружина и какой-либо освобождающий механизм, который освобождает шприц от действия приводной пружины после того, как его содержимое было, предположительно, выпущено, чтобы можно было отвести шприц назад возвратной пружиной. Известно использование защитной блокировки вокруг иглы таких инъекционных устройств. Защитная блокировка препятствует повороту спускового элемента, предотвращая, тем самым, случайное приведение спускового элемента инъекционного устройства в действие. Эта блокировка подпружинена из отверстия, через которое выдвигается шприц после приведения в действие. Блокировка выходит из зацепления при нажатии на нее в направлении отверстия, например при прижатии к телу пациента, что позволяет привести в действие спусковой элемент и выдвинуть шприц. Чтобы привести устройство в действие, необходимо сместить защитную блокировку относительно отверстия. В известных устройствах используются маленькие цилиндрические пружины, расположенные между корпусом инъекционного устройства и блокировкой. Однако установка этих пружин является дорогостоящей операцией, и существует риск того, что в процессе производства эти пружины могут быть не вставлены. Краткое изложение сущности изобретения Предложенное инъекционное устройство позволяет решить упомянутые выше проблемы. В свете вышесказанного согласно первому аспекту изобретения предложено инъекционное устройство, содержащее корпус, выполненный с возможностью размещения в нем шприца, имеющего выпускной наконечник,пускатель,приводной элемент, на который воздействует пускатель и который, в свою очередь, воздействует на шприц, перемещая его из отведенного назад положения, при котором выпускной наконечник находится внутри корпуса, в выдвинутое положение, при котором выпускной наконечник выдвинут из корпуса,блокирующий механизм, взаимодействующий с пускателем и способный перемещаться из заблокированного положения, при котором пускатель не может освободить приводной элемент, в разблокированное положение, при котором пускатель может воздействовать на приводной элемент, чтобы переместить шприц,отличающееся тем, что блокирующий механизм или корпус содержит выполненное как единое целое смещающее средство, предназначенное для возврата блокирующего механизма в заблокированное положение, когда он не приведен в действие. Таким образом, исключена необходимость обеспечения маленьких пружин для смещения блокирующего механизма в заблокированное положение. Это позволяет снизить стоимость и уменьшить сложность сборки инъекционного устройства. В одном варианте настоящего изобретения блокирующий механизм содержит выполненное как единое целое смещающее средство. Предпочтительно смещающее средство содержит по меньшей мере один упругий рычаг, выполненный как единое целое с блокирующим механизмом. Блокирующий механизм можно расположить в корпусе таким образом, чтобы при приведении в действие упругий рычаг смещался к поверхности корпуса. Обычно блокирующий механизм расположен в корпусе так, что он выступает из корпуса, когда находится в разблокированном положении, и скользяще входит в корпус при приведении в действие. В одном варианте изобретения внутренняя поверхность корпуса содержит кулачок, к которому смещается упругий рычаг при приведении в действие, так что упругая сила в упругом рычаге возрастает согласно расстоянию, на которое блокирующий механизм скользяще входит в корпус из разблокированного положения. Механическое преимущество, обеспечиваемое кулачком, состоит в том, что рычаги можно выполнить конструктивно с более высокой упругостью и более коротким ходом, чем это обычно необходимо для отсоединения блокирующего механизма. Предпочтительно блокирующий механизм содержит несколько упругих рычагов, при этом корпус содержит соответствующую кулачковую поверхность на внутренней поверхности корпуса, относительно которой смещается упругий рычаг при приведении в действие. Более предпочтительно блокирующий механизм содержит два рычага. Краткое описание чертежей Далее будет описан пример осуществления изобретения со ссылками на прилагаемые чертежи, на которых фиг. 1 изображает перспективный вид инъекционного устройства согласно настоящему изобретению без верхней части корпуса; фиг. 2 изображает вид сверху инъекционного устройства, показанного на фиг. 1;-1 011742 фиг. 3 изображает увеличенный перспективный вид корпуса и разъединяемого блокирующего механизма инъекционного устройства согласно настоящему изобретению и фиг. 4 изображает альтернативный увеличенный перспективный вид корпуса и разъединяемого блокирующего механизма инъекционного устройства согласно настоящему изобретению. Подробное описание чертежей На фиг. 1 и 2 показано инъекционное устройство 110 согласно первому варианту настоящего изобретения. Инъекционное устройство 110 содержит корпус 112 инъекционного устройства и продольную ось 101. Шприц (не показан) находится внутри корпуса 112. Инъекционное устройство 110 имеет спусковой элемент 114 (пускатель) и разъединяемый блокирующий механизм 116. Спусковой элемент 114 имеет первый конец 114 а и второй конец 114b. Спусковой элемент 114 способен поворачиваться вокруг оси 115 из положения покоя (показанного на фиг. 2) в активное положение. Второй конец 114b спускового элемента 114 соединен с приводной муфтой 121, на которую воздействует приводная пружина 120. Приводная муфта 121 взаимодействует со шприцем 122. Поворот спускового элемента 114 вокруг оси 115 в направлении R (т.е. вниз внутрь корпуса 112 на его первом конце 114 а) вызывает отсоединение второго конца 114b спускового элемента 114 от приводной муфты 121, позволяя тем самым приводной пружине 120 перемещать шприц 122 (через приводную муфту 121) вдоль продольной оси 101 и из отверстия 118 в корпусе 112. Разъединяемый блокирующий механизм 116 взаимодействует со скользящей муфтой 126, которая,находясь в первом положении, выступает из отверстия 118 в корпус 112. Блокирующий механизм 116 дезактивируется движением скользящей муфты 126 вдоль продольной оси 101 внутрь корпуса 112 во второе положение. Первый конец 126 а скользящей муфты 126 можно прижать к телу, в которое следует ввести лекарство, и тем самым дезактивировать разъединяемый блокирующий механизм 116 и позволить спусковому элементу 114 повернуться в направлении R из его положения покоя в активное положение. Спусковой элемент 114 на своем первом конце 114 а имеет первую часть 150 с вырезом 152. Первая часть 150 простирается от первого конца 114 а спускового элемента 114 в направлении, по существу, параллельном продольной оси 101. Разъединяемый блокирующий механизм 116 содержит выступ 154, который выступает в направлении вдоль перпендикулярной оси 181, которая перпендикулярна продольной оси 101. Вырез 152 имеет размеры, позволяющие принимать этот выступ. Когда разъединяемый блокирующий механизм 116 находится в своем первом положении, конец выступа прилегает к нижней поверхности первой части 150, тем самым препятствуя повороту спускового элемента 114. Когда разъединяемый блокирующий механизм 116 находится в своем втором положении (не показано) после движения скользящей муфты 126 внутрь корпуса 112, вырез 152 располагается над концом выступа 154, что позволяет ему проходить над выступом 154, когда к спусковому элементу 112 прикладывается направленная вниз сила. Поэтому больше ничего не препятствует повороту спускового элемента 112, и он выходит из зацепления с приводной муфтой 121, выдвигая тем самым шприц 122. Как видно на фиг. 3 и 4, разъединяемый блокирующий механизм 116 снабжен парой составляющих единое целое упругих рычагов 201. Упругие рычаги 210 упруго изгибаются в направлении от разъединяемого блокирующего механизма 116 и к нему. Корпус 112 содержит две кулачковые поверхности 210, которые расположены на одной линии с упругими рычагами 201 по направлению к концу точки в корпусе 112, в которой происходит отсоединение блокирующего механизма 116. Упругие рычаги 201 взаимодействуют с кулачковыми поверхностями 210 так, что, когда муфта 126 вводится под давлением в корпус 112, рычаги 201 смещают разъединяемый блокирующий механизм 116 и муфту 126 из отверстия 126. Таким образом, в отсутствие приложения силы к концу 126 а муфты разъединяемый блокирующий механизм 116 остается в зацеплении, препятствуя тем самым приведению в действие спускового элемента. Понятно, что вместо рычагов 210 можно использовать любую конфигурацию выполненных как одно целое упругих смещающих элементов. Существенное преимущество, обеспечиваемое настоящим изобретением, состоит в том, что смещающий элемент разъединяемого блокирующего механизма 116 составляет единое целое с самим механизмом и тем самым исключается необходимость в маленьких пружинах, установка которых является сложной и дорогой операцией. Специалисту будет понятно, что можно альтернативно предусмотреть упругие рычаги 201 на корпусе 112, тогда они будут взаимодействовать с поверхностью разъединяемого блокирующего механизма 116. Представленное выше описание изобретения является всего лишь примером, и его детали могут быть изменены в рамках объема притязаний.-2 011742 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Инъекционное устройство, содержащее корпус, выполненный с возможностью размещения в нем шприца, имеющего выпускной наконечник; пускатель; приводной элемент, на который воздействует пускатель и который, в свою очередь, воздействует на шприц, перемещая его из отведенного назад положения, при котором выпускной наконечник находится внутри корпуса, в выдвинутое положение, при котором выпускной наконечник выдвинут из корпуса; блокирующий механизм, взаимодействующий с пускателем и способный перемещаться из заблокированного положения, при котором пускатель не может освободить приводной элемент, в разблокированное положение, в котором пускатель может воздействовать на приводной элемент для перемещения шприца,отличающееся тем, что блокирующий механизм или корпус содержит выполненное как единое целое смещающее средство, предназначенное для возврата блокирующего механизма в заблокированное положение, когда он не приведен в действие. 2. Инъекционное устройство по п.1, в котором блокирующий механизм содержит выполненное как единое целое смещающее средство. 3. Инъекционное устройство по п.2, в котором смещающее средство содержит по меньшей мере один упругий рычаг, выполненный как единое целое с блокирующим механизмом. 4. Инъекционное устройство по п.3, в котором блокирующий механизм расположен в корпусе так,что упругий рычаг смещается к поверхности корпуса при приведении в действие. 5. Инъекционное устройство по п.4, в котором блокирующий механизм расположен в корпусе так,что он выступает из корпуса, находясь в разблокированном положении, и скользяще входит в корпус при приведении в действие. 6. Инъекционное устройство по п.5, в котором внутренняя поверхность корпуса содержит кулачок,к которому смещается упругий рычаг при приведении в действие, так что упругая сила в упругом рычаге возрастает согласно расстоянию, на которое блокирующий механизм скользяще входит в корпус из разблокированного положения. 7. Инъекционное устройство по п.6, в котором блокирующий механизм содержит несколько упругих рычагов, при этом корпус содержит соответствующую кулачковую поверхность на внутренней поверхности корпуса, относительно которой смещается упругий рычаг при приведении в действие.
