Лифтовая система

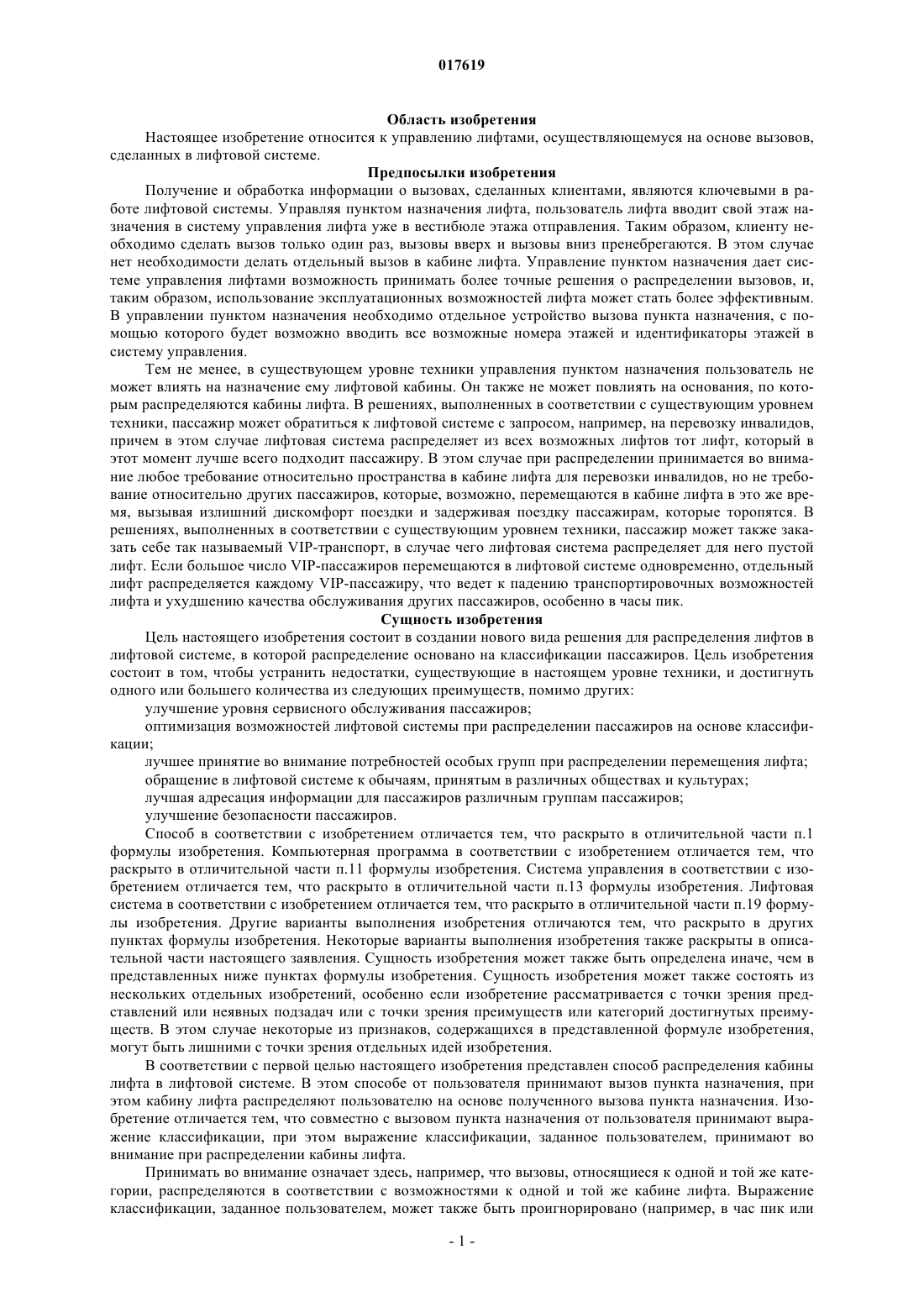

Изобретение относится к решению для распределения кабины лифта в лифтовой системе. В этом решении от пользователя принимается вызов пункта назначения, и кабина лифта распределяется к пользователю на основании полученного вызова пункта назначения. Изобретение отличается тем, что совместно с вызовом пункта назначения от пользователя принимается выражение классификации, при этом выражение классификации, заданное пользователем, учитывается при распределении кабины лифта. 017619 Область изобретения Настоящее изобретение относится к управлению лифтами, осуществляющемуся на основе вызовов,сделанных в лифтовой системе. Предпосылки изобретения Получение и обработка информации о вызовах, сделанных клиентами, являются ключевыми в работе лифтовой системы. Управляя пунктом назначения лифта, пользователь лифта вводит свой этаж назначения в систему управления лифта уже в вестибюле этажа отправления. Таким образом, клиенту необходимо сделать вызов только один раз, вызовы вверх и вызовы вниз пренебрегаются. В этом случае нет необходимости делать отдельный вызов в кабине лифта. Управление пунктом назначения дает системе управления лифтами возможность принимать более точные решения о распределении вызовов, и,таким образом, использование эксплуатационных возможностей лифта может стать более эффективным. В управлении пунктом назначения необходимо отдельное устройство вызова пункта назначения, с помощью которого будет возможно вводить все возможные номера этажей и идентификаторы этажей в систему управления. Тем не менее, в существующем уровне техники управления пунктом назначения пользователь не может влиять на назначение ему лифтовой кабины. Он также не может повлиять на основания, по которым распределяются кабины лифта. В решениях, выполненных в соответствии с существующим уровнем техники, пассажир может обратиться к лифтовой системе с запросом, например, на перевозку инвалидов,причем в этом случае лифтовая система распределяет из всех возможных лифтов тот лифт, который в этот момент лучше всего подходит пассажиру. В этом случае при распределении принимается во внимание любое требование относительно пространства в кабине лифта для перевозки инвалидов, но не требование относительно других пассажиров, которые, возможно, перемещаются в кабине лифта в это же время, вызывая излишний дискомфорт поездки и задерживая поездку пассажирам, которые торопятся. В решениях, выполненных в соответствии с существующим уровнем техники, пассажир может также заказать себе так называемый VIP-транспорт, в случае чего лифтовая система распределяет для него пустой лифт. Если большое число VIP-пассажиров перемещаются в лифтовой системе одновременно, отдельный лифт распределяется каждому VIP-пассажиру, что ведет к падению транспортировочных возможностей лифта и ухудшению качества обслуживания других пассажиров, особенно в часы пик. Сущность изобретения Цель настоящего изобретения состоит в создании нового вида решения для распределения лифтов в лифтовой системе, в которой распределение основано на классификации пассажиров. Цель изобретения состоит в том, чтобы устранить недостатки, существующие в настоящем уровне техники, и достигнуть одного или большего количества из следующих преимуществ, помимо других: улучшение уровня сервисного обслуживания пассажиров; оптимизация возможностей лифтовой системы при распределении пассажиров на основе классификации; лучшее принятие во внимание потребностей особых групп при распределении перемещения лифта; обращение в лифтовой системе к обычаям, принятым в различных обществах и культурах; лучшая адресация информации для пассажиров различным группам пассажиров; улучшение безопасности пассажиров. Способ в соответствии с изобретением отличается тем, что раскрыто в отличительной части п.1 формулы изобретения. Компьютерная программа в соответствии с изобретением отличается тем, что раскрыто в отличительной части п.11 формулы изобретения. Система управления в соответствии с изобретением отличается тем, что раскрыто в отличительной части п.13 формулы изобретения. Лифтовая система в соответствии с изобретением отличается тем, что раскрыто в отличительной части п.19 формулы изобретения. Другие варианты выполнения изобретения отличаются тем, что раскрыто в других пунктах формулы изобретения. Некоторые варианты выполнения изобретения также раскрыты в описательной части настоящего заявления. Сущность изобретения может также быть определена иначе, чем впредставленных ниже пунктах формулы изобретения. Сущность изобретения может также состоять из нескольких отдельных изобретений, особенно если изобретение рассматривается с точки зрения представлений или неявных подзадач или с точки зрения преимуществ или категорий достигнутых преимуществ. В этом случае некоторые из признаков, содержащихся в представленной формуле изобретения,могут быть лишними с точки зрения отдельных идей изобретения. В соответствии с первой целью настоящего изобретения представлен способ распределения кабины лифта в лифтовой системе. В этом способе от пользователя принимают вызов пункта назначения, при этом кабину лифта распределяют пользователю на основе полученного вызова пункта назначения. Изобретение отличается тем, что совместно с вызовом пункта назначения от пользователя принимают выражение классификации, при этом выражение классификации, заданное пользователем, принимают во внимание при распределении кабины лифта. Принимать во внимание означает здесь, например, что вызовы, относящиеся к одной и той же категории, распределяются в соответствии с возможностями к одной и той же кабине лифта. Выражение классификации, заданное пользователем, может также быть проигнорировано (например, в час пик или-1 017619 при каких-то других обстоятельствах). Панель управления вызовами принимает выражение классификации совместно с приемом вызова пункта назначения. Термин "совместно с" означает здесь, что выражение классификации может быть задано до фактического вызова пункта назначения или только после вызова пункта назначения. В одном варианте выполнения изобретения заранее заданное множество классификаций предлагается пользователю на панели управления вызовами, на которой пользователь, при желании, может выбрать классификацию. В другом варианте выполнения изобретения выражение классификации принимается как код, заданный пользователем при помощи панели управления вызовами. Пользователь может задать код как отдельное выражение в дополнение к вызову пункта назначения. Задание кода может также быть предусмотрено для автоматического выполнения с использованием, например, подходящей беспроводной технологии, например технологии RFID (радиочастотная идентификация). В одном варианте выполнения изобретения система управления лифтами использует классификацию при составлении профиля поездки, при этом кабина лифта управляется в соответствии с профилем поездки. Профиль поездки устанавливает, например, скорость езды лифта, ускорение, время открытия дверей кабины лифта и т.д. В одном варианте выполнения изобретения пассажиру предоставляется информация на основе полученной классификации, в вестибюле лифта, в кабине лифта во время перемещения лифта и/или совместно с получением выражения классификации. Кроме того, в одном варианте выполнения изобретения одна кабина лифта или большее их количество резервируются для использования определенной классификацией на заранее заданное время. В соответствии с другим аспектом настоящего изобретения представлена компьютерная программа,отличающаяся тем, что она содержит код, который при выполнении в обрабатывающем устройстве предназначен для выполнения предложенного способа. В соответствии с другой целью настоящего изобретения представлена система управления распределением кабин лифта. Система управления содержит логическую схему управления, которая предназначена для управления и/или распределения кабин лифта на основании вызовов пункта назначения. Изобретение отличается тем, что логическая схема управления предназначена для получения выражения классификации от пользователя совместно с вызовом пункта назначения и для принятия во внимание выражения классификации, заданного пользователем, при распределении кабин лифта. В одном варианте выполнения изобретения логическая схема управления выполнена так, чтобы игнорировать выражение классификации при распределении кабин лифта при выполнении одного или большего количества заранее заданных условий. В одном варианте выполнения изобретения система управления выполнена так, чтобы формировать профиль поездки для классификации и управлять кабиной лифта в соответствии с профилем поездки. В одном варианте выполнения изобретения система управления выполнена с возможностью сбора вызовов пункта назначения, которые на основании классификации принадлежат одной и той же категории, к одной и той же кабине лифта. В одном варианте выполнения изобретения система управления выполнена с возможностью резервирования одной или более кабин лифта для использования определенной категорией в заранее заданное время. В соответствии с другой целью настоящего изобретения предусмотрена лифтовая система, которая содержит кабины лифтов, систему управления, содержащую логическую схему управления, которая предназначена для управления и/или распределения кабин лифта на основании вызовов пункта назначения, и панель управления вызовами, соединенную с системой управления и предназначенную для приема вызовов пункта назначения. Изобретение отличается тем, что панель управления вызовами выполнена с возможностью получения выражения классификации от пользователя совместно с получением вызова пункта назначения, и тем, что логическая схема управления выполнена с возможностью принятия во внимание выражения классификации, заданного пользователем, при распределении кабины лифта. В одном варианте выполнения изобретения панель управления вызовами выполнена с возможностью выдачи заранее заданных вариантов классификации и принятия выбора из заранее заданных вариантов классификации. В одном варианте выполнения изобретения панель управления вызовами выполнена с возможностью получения выражения классификации как кода, заданного пользователем. В одном варианте выполнения изобретения панель управления вызовами выполнена с возможностью приема выражения классификации беспроводным путем. В одном варианте выполнения изобретения система управления выполнена с возможностью игнорирования выражения классификации при распределении кабины лифта при выполнении одного или большего количества из заранее заданных условий. В одном варианте выполнения изобретения система управления выполнена с возможностью формирования профиля поездки для классификации и управления кабиной лифта согласно профилю поездки. В одном варианте выполнения изобретения лифтовая система содержит информационное средство 107 в вестибюле лифта, в кабине лифта и/или совместно с устройством вызова пункта назначения, кото-2 017619 рое выполнено с возможностью предоставления информации пассажиру на основе классификации. В одном варианте выполнения изобретения система управления выполнена с возможностью сбора вызовов пункта назначения, которые на основании классификации принадлежат одной и той же категории, к одной и той же кабине лифта. В одном варианте выполнения изобретения система управления выполнена с возможностью резервирования одной кабины лифта или большего их количества для использования определенной категорией в течение заранее заданного времени. В одном варианте выполнения настоящего изобретения выражение классификации выражается исходя по меньшей мере из одной из следующих целей или характерных признаков: конкретная группа,пол, возраст, перевозка животных, перевозка товаров и специальное использование. В результате использования настоящего изобретения пользователь, делающий вызов пункта назначения, в состоянии влиять на выбор распределяемой ему кабины лифта. Кроме того, посредством изобретения можно, в соответствии с возможностями, распределять вызовы пункта назначения, принадлежащие одной и той же категории, одной и той же кабине лифта. В результате использования изобретения транспортировочные возможности лифтовой системы остаются оптимальными, поскольку распределение происходит динамично на основании обстоятельств, преобладающих в лифтовой системе. Также информация о пассажирах во время движения лифта может преимущественно предназначаться различным группам пассажиров. В целом, сервисное обслуживание пассажиров улучшается, когда становится возможным принимать во внимание потребности различных групп пассажиров, специальных групп и разных обществ и культур при распределении лифта для использования пассажирами. Перечень чертежей Фиг. 1 представляет собой один вариант выполнения лифтовой системы в соответствии с изобретением. Фиг. 2 представляет собой один вариант выполнения панели управления вызовами, используемой в изобретении. Фиг. 3 представляет собой другой вариант выполнения панели управления вызовами, используемой в изобретении. Подробное описание изобретения В варианте выполнения изобретения, изображенном на фиг. 1, лифтовая система содержит три кабины 102 а, 102b, 102 с лифта, систему 100 управления лифтами и панель управления вызовами. Логическая схема 100 управления управляет и/или распределяет кабины 102 а, 102b, 102 с на основании вызовов пункта назначения, полученных от панели 106 управления вызовами. Фактическое управление и/или распределение выполняются посредством логической схемы 100 управления системы управления. Система 100 управления может также содержать другие элементы и функциональные возможности, но они не рассматриваются далее в этом описании. Также на фиг. 1 номером позиции 107 обозначено дополнительное устройство, которое является информационным средством, посредством которого звуковая и/или визуальная информация может быть представлена пассажирам в кабине лифта. Информация может быть сформирована для передачи к информационным средствам в системе 100 управления и/или к отдельной информационной системе (не показанной на фиг. 1) на основании выражения классификации,полученного так, чтобы информация была полезна пассажирам, принадлежащим каждой категории настолько, насколько это возможно. Информационное средство 107 может также быть расположено в соединении с панелью управления вызовов; в этом случае информация может быть представлена пассажиру уже совместно с получением выражения классификации. Информационные средства могут также быть расположены на площадках вестибюля лифта, предпочтительно вблизи от дверей лифта, причем в этом случае информация может быть представлена пассажиру во время его ожидания в вестибюле лифта,чтобы его обслужил лифт. Нужно также отметить, что число кабин лифта, представленных на фиг. 1,является иллюстративным, при этом оно может быть больше или меньше. В обычной ситуации пользователь делает вызов пункта назначения посредством панели 106 управления вызовами. Панель 106 управления вызовами передает информацию системе 104 управления, а логическая схема 100 управления распределяет лифт пользователю. В варианте выполнения изобретения,показанном на фиг. 1, пользователь передает выражение классификации панели 106 управления вызовами в дополнение к вызову пункта назначения. Выражение классификации может быть задано перед фактическим вызовом пункта назначения или только после вызова пункта назначения. На основании выражения классификации логическая схема 100 управления учитывает выражение классификации, заданное пользователем, при распределении кабины лифта. Распределение лифтов может быть динамичным. Другими словами, лифт может быть выбран из альтернативных лифтов в соответствии с ситуацией перевозок или другой подобной ситуацией в лифтовой системе, при этом один или большее количество лифтов может, таким образом, быть распределено конкретной категории при наличии одной или большего количества распределенных категорий. Учет, описанный выше, относится, например, к вызовам пункта назначения, принадлежащим одной и той же категории, на основании полученной классификации, к одной и той же кабине лифта. Выражение категории или классификации относится, например, к одной или большему количеству из следую-3 017619 щих альтернатив: специальная группа, пол, возраст, перевозка животных, перевозка продуктов и специальное использование. Помимо этого, другие возможные основания для классификации могут быть, например, национальность, цель использования здания (например, житель, офисный работник, постоялец гостиницы и т.д.), покупатели с тележками в торговом центре, путешественники с багажом, участники конференции, религиозные группы, специальное использование (лифт может быть зарезервирован для более долгосрочного использования (обслуживание, очистка и т.д. и т.д. Кроме того, в одном варианте выполнения изобретения для конкретных случаев может быть задана продолжительность распределения для определенной категории. Например, в целях транспортировки при переселении конкретный лифт может быть распределен на заранее заданный отрезок времени для транспортировки при переселении. Из классификаций, представленных выше, например, специальная группа может относиться ко многим группам, которые сильно отличаются друг от друга. Например, перевозка инвалидов, транспортировка пациентов, работников компании и т.д. могут принадлежать категории специальной группы. Перевозка инвалидов может потребовать большего количества места, чем обычно имеется в отдельном лифте. Поэтому логическая схема управления не обязательно распределяет тот же самый лифт другому вызову пункта назначения или, как альтернатива, распределяет только несколько других вызовов пункта назначения к тому же самому лифту, перевозящему инвалида. Другим примером специальной группы являются, например, школьники/студенты. Если школа или место обучения расположены в сообщении с большим зданием, конкретный лифт может быть распределен в определенные часы дня для использования только школьниками/студентами. В одном варианте выполнения, показанном на фиг. 1, классификация не всегда является безусловной. Например, блокировка может использоваться при спокойном движении, тогда как в час пик блокировка либо вовсе не принимается во внимание, либо принимается во внимание только для части категории, т.е. принятие во внимание каждой блокировки в распределении может зависеть от обстоятельств,преобладающих в лифтовой системе, таких как ситуация перевозки, ситуация эвакуации или другая схожая ситуация в лифтовой системе. В одном варианте выполнения, показанном на фиг. 1, кабины лифта двухуровневого лифта распределяются различным категориям. На фиг. 2 изображен один вариант выполнения панели 106 управления вызовами в соответствии с изобретением. Панель 106 управления вызовов содержит средства 108 для подачи нормального вызова пункта назначения. Панель 106 управления вызовов также содержит средства 110 для подачи выражения классификации. В случае, изображенном на фиг. 2, средства 110 могут быть выполнены с механическими кнопками или, как альтернатива, с программным обеспечением, программирующим, например, посредством сенсорного экрана или как комбинация механических кнопок и программного обеспечения. На чертеже кнопки 110 включают категории, различающиеся между собой, из которых пользователь, делающий вызов пункта назначения, может выбрать один или большее количество подходящих вариантов. В другом варианте выполнения изобретения пользователь задает выражение классификации как код без отдельных кнопок 110 с использованием средств 108. Система 104 управления совмещает введенный код с правильной классификацией на логической схеме 100 управления. На фиг. 3 изображен другой вариант выполнения панели 106 управления вызовами в соответствии с изобретением. Панель управления вызовами в соответствии с фиг. 3 содержит средства 108 для подачи обычного вызова пункта назначения. Для получения кода классификации панель 106 управления вызовами также содержит беспроводной приемник 112, который предназначен для приема сигналов от беспроводного передатчика 114. В этом примере беспроводной передатчик посылает выражение классификации к панели 106 управления вызовами. Фактический вызов пункта назначения задается либо при помощи средств 108, либо путем выражения классификации через беспроводную связь. Беспроводной передатчик 114 является, например, RFID идентификатором (радиочастотная идентификация), мобильным телефоном или другим подобным средством передачи сигналов, переносимым пассажиром. Идентификатор RFID может напрямую или, как альтернатива, косвенно выражать код блокировки. Термин "прямое выражение" означает, что код блокировки регистрируется заранее в идентификаторе RFID, при этом код блокировки передается в ситуации передачи данных к панели 106 управления вызовами. Термин "косвенное выражение" означает, что система 106 управления выводит код блокировки на основании данных,содержащихся в идентификаторе RFID. Очевидно, что в беспроводной передаче выражения классификации технология, используемая для панели управления вызовами, может быть абсолютно любым способом или методом, подходящим для беспроводной коммуникации в ближней зоне. Классификация по умолчанию может также быть установлена в системе для случаев, в которых пассажир не задает выражение классификации совместно с вызовом пункта назначения. Например, в больницах персонал и/или перевозка пациентов могут быть распределены на основании классификации к другим лифтам, нежели пассажиры без кода классификации, которые классифицируются по умолчанию как посетители. Изобретение не ограничено исключительно вариантами выполнения, описанными выше, а, напротив, в рамках объема изобретения возможно большое количество изменений, как определено в представленной ниже формуле изобретения.-4 017619 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ распределения кабины лифта в лифтовой системе, содержащей по меньшей мере один двухуровневый лифт, в котором принимают от пользователя вызов пункта назначения; распределяют пользователю кабину лифта на основании полученного вызова пункта назначения; отличающийся тем, что принимают от пользователя выражение классификации совместно с вызовом пункта назначения и принимают во внимание выражение классификации, заданное пользователем, при распределении кабины лифта путем распределения кабин двухуровнего лифта различным категориям. 2. Способ по п.1, в котором дополнительно игнорируют выражение классификации при распределении кабины лифта, когда выполняется одно или большее количество заранее заданных условий. 3. Способ по п.1 или 2, в котором на этапе приема выражения классификации получают выбор выражения классификации из заранее заданных вариантов, представленных на панели управления вызовами. 4. Способ по п.1 или 2, в котором на этапе приема выражения классификации выражение классификации принимают как код, задаваемый пользователем через панель управления вызовами. 5. Способ по любому из пп.1-4, в котором на этапе приема выражения классификации выражение классификации принимают через панель управления вызовами беспроводным путем. 6. Способ по любому из пп.1-5, в котором дополнительно формируют профиль поездки для классификации и управляют кабиной лифта в соответствии с профилем поездки. 7. Способ по любому из пп.1-6, в котором дополнительно предоставляют информацию, основанную на классификации, пассажиру в вестибюле лифта, и/или в кабине лифта, и/или совместно с получением выражения классификации. 8. Способ по любому из пп.1-7, в котором дополнительно распределяют к одной и той же кабине лифта вызовы пункта назначения, относящиеся к одной и той же категории на основании классификации. 9. Способ по любому из пп.1-8, в котором дополнительно резервируют одну или большее количество кабин лифта для использования конкретной классификацией на заранее заданный промежуток времени. 10. Способ по любому из пп.1-9, в котором выражение классификации выражает по меньшей мере одно из следующих: специальную группу; пол; возраст; перевозку животных; перевозку товаров и специальное использование. 11. Компьютерный носитель информации, содержащий программные инструкции для выполнения в обрабатывающем устройстве любого способа по пп.1-10. 12. Система управления для распределения кабины лифта в лифтовой системе, содержащей по меньшей мере один двухуровневый лифт, включающая в себя логическую схему (100) управления, выполненную с возможностью управления и/или распределения кабин (102a, 102b, 102 с) лифта на основании вызовов пункта назначения, отличающаяся тем, что логическая схема (100) управления дополнительно выполнена с возможностью получения выражения классификации от пользователя совместно с получением вызова пункта назначения и с возможностью учета выражения классификации, заданного пользователем, при распределении кабины (102a, 102b, 102 с) лифта путем распределения кабин двухуровнего лифта различным категориям. 13. Система управления по п.12, которая выполнена с возможностью игнорирования выражения классификации при распределении кабины (102a, 102b, 102c) лифта, если выполнено одно или большее количество из заранее заданных условий. 14. Система управления по п.12 или 13, которая выполнена с возможностью составления профиля поездки для классификации и управления кабиной (102a, 102b, 102c) лифта в соответствии с профилем поездки. 15. Система управления по любому из пп.12-14, которая выполнена с возможностью сбора вызовов пункта назначения, которые принадлежат одной и той же категории, на основании классификации, к одной и той же кабине (102 а, 102b, 102 с) лифта. 16. Система управления по любому из пп.12-15, которая выполнена с возможностью резервирования одной или большего количества кабин лифта для использования определенной категорией в течение заранее заданного времени. 17. Система управления по любому из пп.12-15, в которой выражение классификации выражает по меньшей мере одно из следующих: специальную группу; пол; возраст;-5 017619 перевозку животных; перевозку товаров и специальное использование. 18. Лифтовая система, содержащая кабины (102a, 102b, 102c) двухуровневых лифтов; систему (104) управления, содержащую логическую схему (100) управления, выполненную с возможностью управления кабинами (102a, 102b, 102 с) лифта и/или их распределения на основании вызовов пункта назначения; панель (106) управления вызовами, соединенную с системой (104) управления и выполненную с возможностью приема вызовов пункта назначения; отличающаяся тем, что панель (106) управления вызовами выполнена с возможностью получения выражения классификации от пользователя совместно с получением вызова пункта назначения; логическая схема (100) управления выполнена с возможностью принятия во внимание выражения классификации при распределении кабины (102 а, 102b, 102c) лифта путем распределения кабин двухуровнего лифта различным категориям. 19. Лифтовая система по п.18, в которой логическая схема (100) управления дополнительно выполнена с возможностью игнорирования выражения классификации при распределении кабины (102a, 102b,102c) лифта при выполнении одного или большего количества из заранее заданных условий. 20. Лифтовая система по любому из пп.18, 19, в которой панель (106) управления вызовами выполнена с возможностью предоставления заранее заданных вариантов классификации и приема выбора из заранее заданных вариантов классификации. 21. Лифтовая система по любому из пп.18-20, в которой панель (106) управления вызовами выполнена с возможностью приема выражения классификации в виде кода, задаваемого пользователем. 22. Лифтовая система по любому из пп.18-21, в которой панель (106) управления вызовами выполнена с возможностью приема выражения классификации беспроводным путем. 23. Лифтовая система по любому из пп.18-22, в которой система (104) управления выполнена с возможностью составления профиля поездки для классификации и управления кабиной (102a, 102b, 102c) лифта в соответствии с профилем поездки. 24. Лифтовая система по любому из пп.18-23, дополнительно содержащая по меньшей мере одно информационное средство (107) в вестибюле лифта, и/или в кабине лифта, и/или в соединении с устройством вызова пункта назначения, которое выполнено с возможностью предоставления информации пассажиру на основе классификации. 25. Лифтовая система по любому из пп.18-24, в которой система (104) управления выполнена с возможностью сбора вызовов пункта назначения, которые принадлежат одной и той же категории на основе классификации, к одной и той же кабине (102a, 102b, 102c) лифта. 26. Лифтовая система по любому из пп.18-25, в которой система (104) управления выполнена с возможностью резервирования одной или большего количества кабин лифта для использования определенной категорией в течение заранее заданного времени. 27. Лифтовая система по любому из пп.18-26, в которой выражение классификации выражает по меньшей мере одно из следующих: специальную группу; пол; возраст; перевозку животных; перевозку товаров и специальное использование.
