Лифтовая система и способ управления лифтами в лифтовой системе

Номер патента: 11499

Опубликовано: 28.04.2009

Автор: Хяркёнен Ари

Скачать PDF файл.

Формула / Реферат

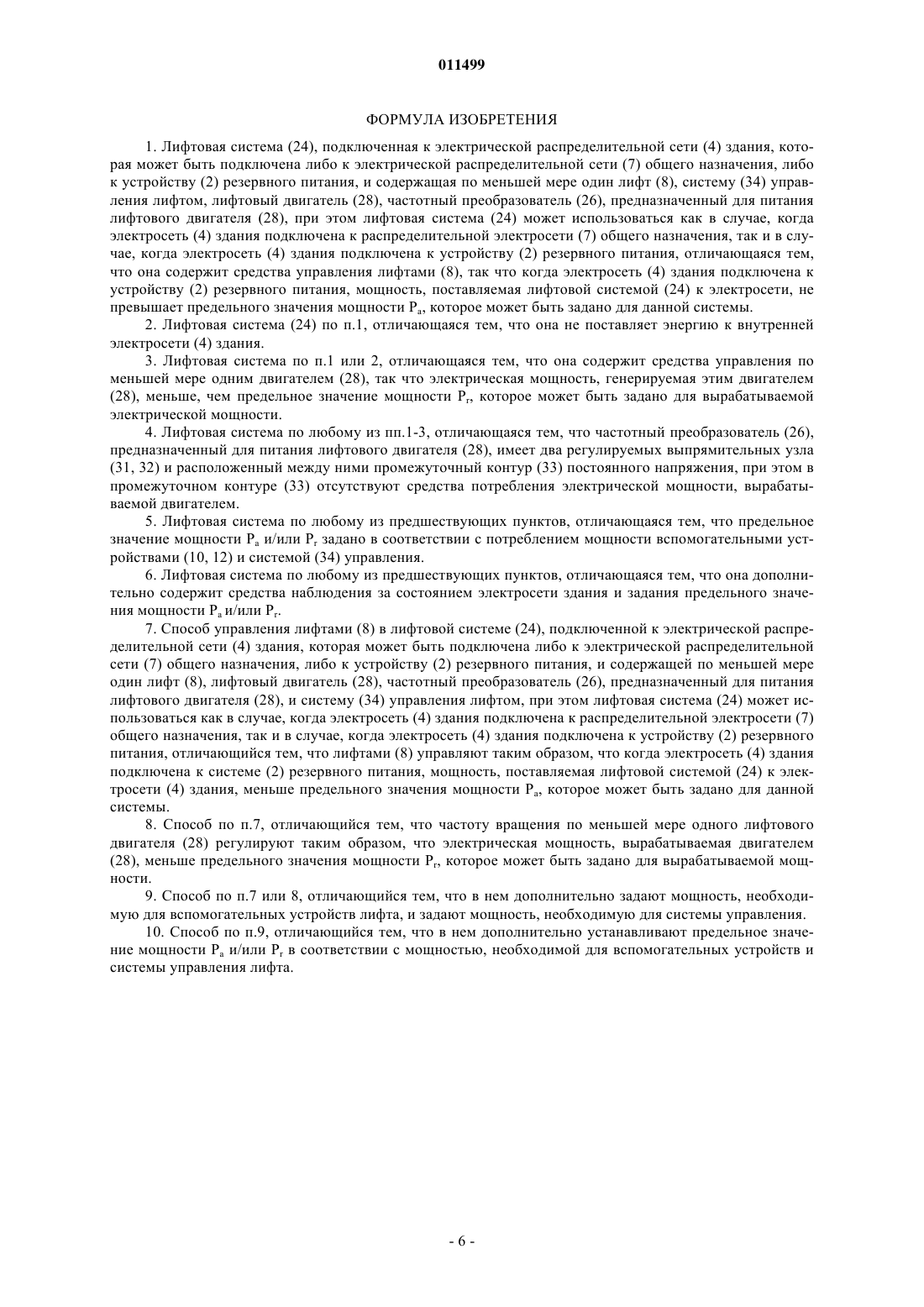

1. Лифтовая система (24), подключенная к электрической распределительной сети (4) здания, которая может быть подключена либо к электрической распределительной сети (7) общего назначения, либо к устройству (2) резервного питания, и содержащая по меньшей мере один лифт (8), систему (34) управления лифтом, лифтовый двигатель (28), частотный преобразователь (26), предназначенный для питания лифтового двигателя (28), при этом лифтовая система (24) может использоваться как в случае, когда электросеть (4) здания подключена к распределительной электросети (7) общего назначения, так и в случае, когда электросеть (4) здания подключена к устройству (2) резервного питания, отличающаяся тем, что она содержит средства управления лифтами (8), так что когда электросеть (4) здания подключена к устройству (2) резервного питания, мощность, поставляемая лифтовой системой (24) к электросети, не превышает предельного значения мощности Pa, которое может быть задано для данной системы.

2. Лифтовая система (24) по п.1, отличающаяся тем, что она не поставляет энергию к внутренней электросети (4) здания.

3. Лифтовая система по п.1 или 2, отличающаяся тем, что она содержит средства управления по меньшей мере одним двигателем (28), так что электрическая мощность, генерируемая этим двигателем (28), меньше, чем предельное значение мощности Pr, которое может быть задано для вырабатываемой электрической мощности.

4. Лифтовая система по любому из пп.1-3, отличающаяся тем, что частотный преобразователь (26), предназначенный для питания лифтового двигателя (28), имеет два регулируемых выпрямительных узла (31, 32) и расположенный между ними промежуточный контур (33) постоянного напряжения, при этом в промежуточном контуре (33) отсутствуют средства потребления электрической мощности, вырабатываемой двигателем.

5. Лифтовая система по любому из предшествующих пунктов, отличающаяся тем, что предельное значение мощности Ра и/или Pr задано в соответствии с потреблением мощности вспомогательными устройствами (10, 12) и системой (34) управления.

6. Лифтовая система по любому из предшествующих пунктов, отличающаяся тем, что она дополнительно содержит средства наблюдения за состоянием электросети здания и задания предельного значения мощности Pa и/или Pr.

7. Способ управления лифтами (8) в лифтовой системе (24), подключенной к электрической распределительной сети (4) здания, которая может быть подключена либо к электрической распределительной сети (7) общего назначения, либо к устройству (2) резервного питания, и содержащей по меньшей мере один лифт (8), лифтовый двигатель (28), частотный преобразователь (26), предназначенный для питания лифтового двигателя (28), и систему (34) управления лифтом, при этом лифтовая система (24) может использоваться как в случае, когда электросеть (4) здания подключена к распределительной электросети (7) общего назначения, так и в случае, когда электросеть (4) здания подключена к устройству (2) резервного питания, отличающийся тем, что лифтами (8) управляют таким образом, что когда электросеть (4) здания подключена к системе (2) резервного питания, мощность, поставляемая лифтовой системой (24) к электросети (4) здания, меньше предельного значения мощности Pa, которое может быть задано для данной системы.

8. Способ по п.7, отличающийся тем, что частоту вращения по меньшей мере одного лифтового двигателя (28) регулируют таким образом, что электрическая мощность, вырабатываемая двигателем (28), меньше предельного значения мощности Pr, которое может быть задано для вырабатываемой мощности.

9. Способ по п.7 или 8, отличающийся тем, что в нем дополнительно задают мощность, необходимую для вспомогательных устройств лифта, и задают мощность, необходимую для системы управления.

10. Способ по п.9, отличающийся тем, что в нем дополнительно устанавливают предельное значение мощности Pa и/или Pr в соответствии с мощностью, необходимой для вспомогательных устройств и системы управления лифта.

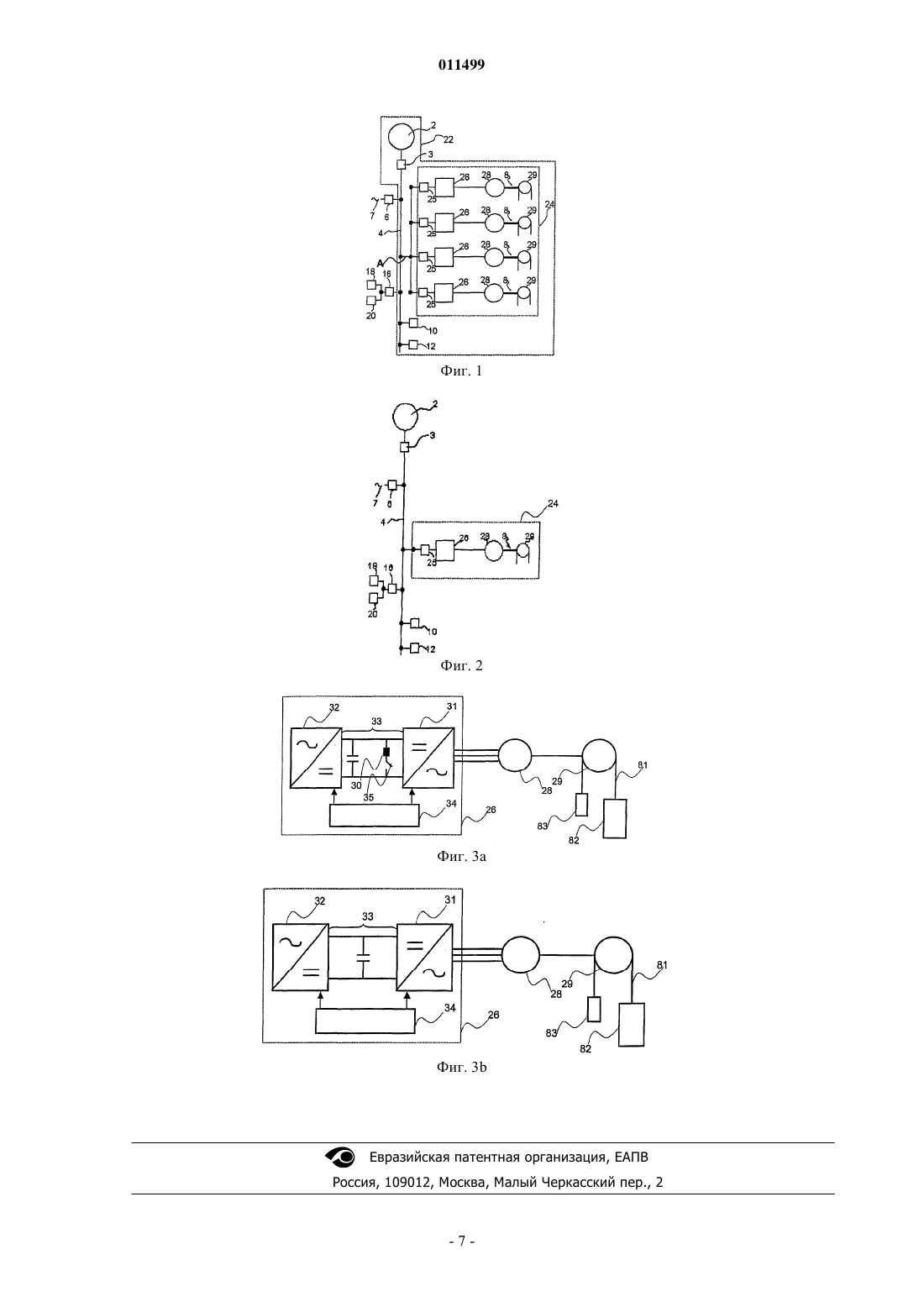

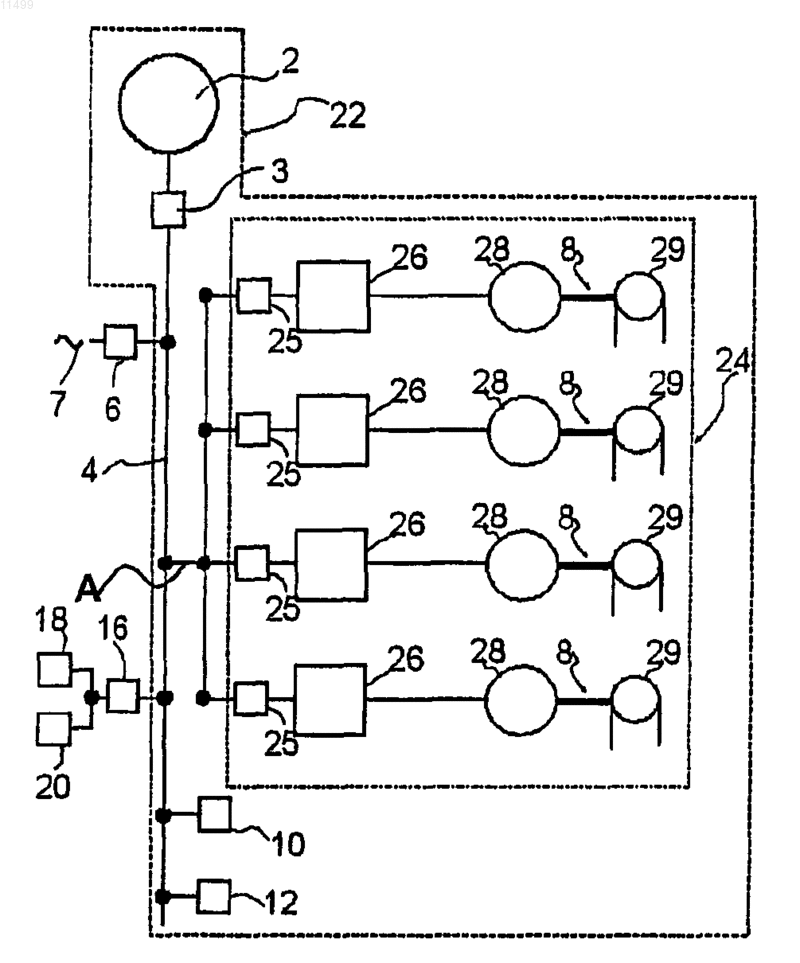

Рисунок 1



Текст

Смотреть все

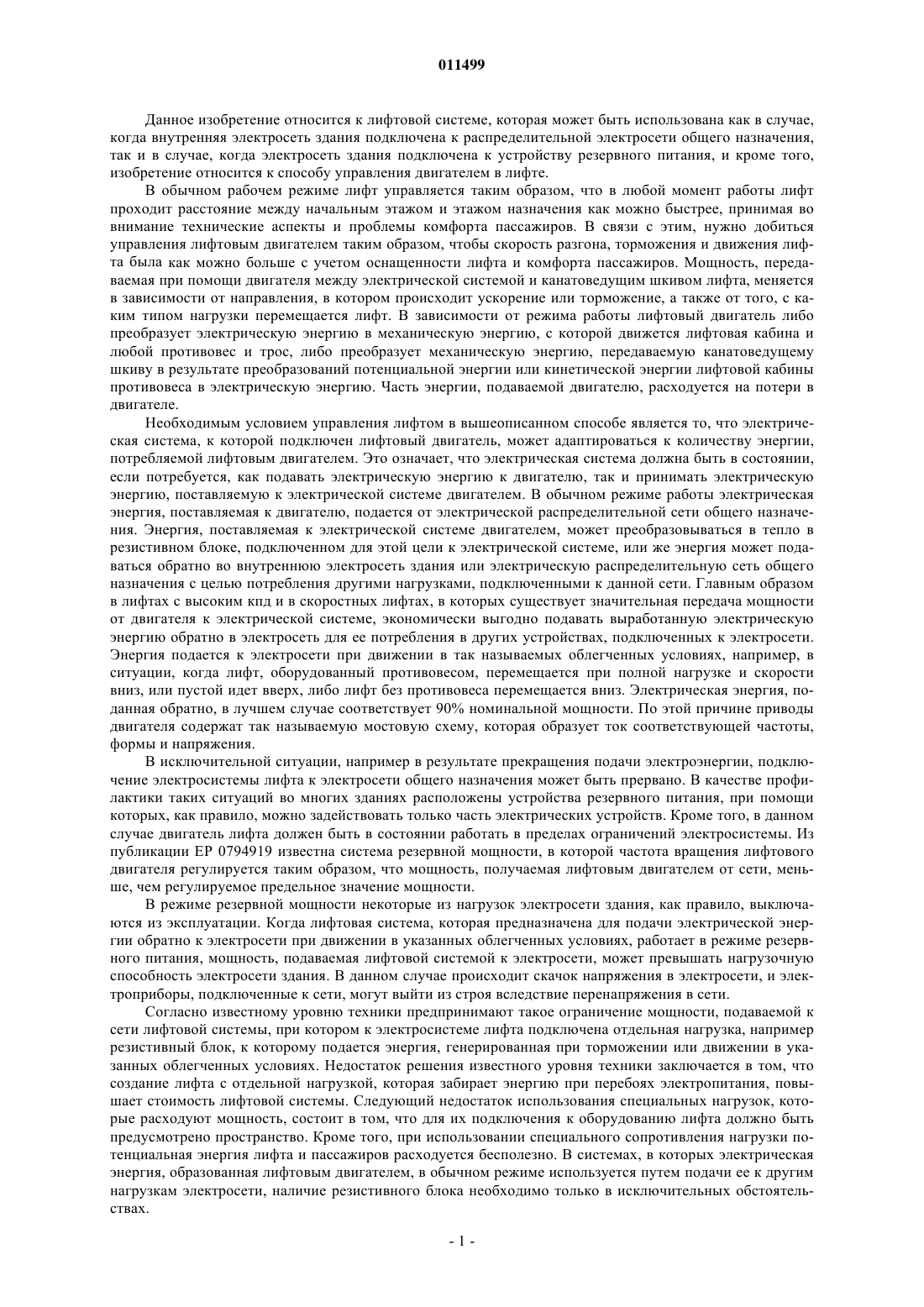

011499 Данное изобретение относится к лифтовой системе, которая может быть использована как в случае,когда внутренняя электросеть здания подключена к распределительной электросети общего назначения,так и в случае, когда электросеть здания подключена к устройству резервного питания, и кроме того,изобретение относится к способу управления двигателем в лифте. В обычном рабочем режиме лифт управляется таким образом, что в любой момент работы лифт проходит расстояние между начальным этажом и этажом назначения как можно быстрее, принимая во внимание технические аспекты и проблемы комфорта пассажиров. В связи с этим, нужно добиться управления лифтовым двигателем таким образом, чтобы скорость разгона, торможения и движения лифта была как можно больше с учетом оснащенности лифта и комфорта пассажиров. Мощность, передаваемая при помощи двигателя между электрической системой и канатоведущим шкивом лифта, меняется в зависимости от направления, в котором происходит ускорение или торможение, а также от того, с каким типом нагрузки перемещается лифт. В зависимости от режима работы лифтовый двигатель либо преобразует электрическую энергию в механическую энергию, с которой движется лифтовая кабина и любой противовес и трос, либо преобразует механическую энергию, передаваемую канатоведущему шкиву в результате преобразований потенциальной энергии или кинетической энергии лифтовой кабины противовеса в электрическую энергию. Часть энергии, подаваемой двигателю, расходуется на потери в двигателе. Необходимым условием управления лифтом в вышеописанном способе является то, что электрическая система, к которой подключен лифтовый двигатель, может адаптироваться к количеству энергии,потребляемой лифтовым двигателем. Это означает, что электрическая система должна быть в состоянии,если потребуется, как подавать электрическую энергию к двигателю, так и принимать электрическую энергию, поставляемую к электрической системе двигателем. В обычном режиме работы электрическая энергия, поставляемая к двигателю, подается от электрической распределительной сети общего назначения. Энергия, поставляемая к электрической системе двигателем, может преобразовываться в тепло в резистивном блоке, подключенном для этой цели к электрической системе, или же энергия может подаваться обратно во внутреннюю электросеть здания или электрическую распределительную сеть общего назначения с целью потребления другими нагрузками, подключенными к данной сети. Главным образом в лифтах с высоким кпд и в скоростных лифтах, в которых существует значительная передача мощности от двигателя к электрической системе, экономически выгодно подавать выработанную электрическую энергию обратно в электросеть для ее потребления в других устройствах, подключенных к электросети. Энергия подается к электросети при движении в так называемых облегченных условиях, например, в ситуации, когда лифт, оборудованный противовесом, перемещается при полной нагрузке и скорости вниз, или пустой идет вверх, либо лифт без противовеса перемещается вниз. Электрическая энергия, поданная обратно, в лучшем случае соответствует 90% номинальной мощности. По этой причине приводы двигателя содержат так называемую мостовую схему, которая образует ток соответствующей частоты,формы и напряжения. В исключительной ситуации, например в результате прекращения подачи электроэнергии, подключение электросистемы лифта к электросети общего назначения может быть прервано. В качестве профилактики таких ситуаций во многих зданиях расположены устройства резервного питания, при помощи которых, как правило, можно задействовать только часть электрических устройств. Кроме того, в данном случае двигатель лифта должен быть в состоянии работать в пределах ограничений электросистемы. Из публикации EP 0794919 известна система резервной мощности, в которой частота вращения лифтового двигателя регулируется таким образом, что мощность, получаемая лифтовым двигателем от сети, меньше, чем регулируемое предельное значение мощности. В режиме резервной мощности некоторые из нагрузок электросети здания, как правило, выключаются из эксплуатации. Когда лифтовая система, которая предназначена для подачи электрической энергии обратно к электросети при движении в указанных облегченных условиях, работает в режиме резервного питания, мощность, подаваемая лифтовой системой к электросети, может превышать нагрузочную способность электросети здания. В данном случае происходит скачок напряжения в электросети, и электроприборы, подключенные к сети, могут выйти из строя вследствие перенапряжения в сети. Согласно известному уровню техники предпринимают такое ограничение мощности, подаваемой к сети лифтовой системы, при котором к электросистеме лифта подключена отдельная нагрузка, например резистивный блок, к которому подается энергия, генерированная при торможении или движении в указанных облегченных условиях. Недостаток решения известного уровня техники заключается в том, что создание лифта с отдельной нагрузкой, которая забирает энергию при перебоях электропитания, повышает стоимость лифтовой системы. Следующий недостаток использования специальных нагрузок, которые расходуют мощность, состоит в том, что для их подключения к оборудованию лифта должно быть предусмотрено пространство. Кроме того, при использовании специального сопротивления нагрузки потенциальная энергия лифта и пассажиров расходуется бесполезно. В системах, в которых электрическая энергия, образованная лифтовым двигателем, в обычном режиме используется путем подачи ее к другим нагрузкам электросети, наличие резистивного блока необходимо только в исключительных обстоятельствах.-1 011499 Предложенная лифтовая система отличается особенностями, которые описаны в отличительной части п.1 формулы изобретения, а предложенный способ отличается теми особенностями, которые описаны в отличительной части п.6 формулы изобретения. Другие варианты выполнения изобретения отличаются теми особенностями, которые описаны в других пунктах формулы изобретения. Кроме того, в описательной части данной заявки представлены некоторые патентоспособные варианты выполнения. Более того, обладающая признаками изобретения суть заявки может быть определена иначе, чем в приведенной ниже формуле изобретения. К тому же, обладающая признаками изобретения суть заявки может состоять из нескольких отдельных изобретений, особенно, если изобретение рассматривается в свете формулировок или косвенных подчиненных задач, либо с точки зрения преимуществ или категорий достигаемых преимуществ. В данном случае, некоторые из особенностей, содержащихся в приведенной ниже формуле изобретения, могут быть лишними с точки зрения понятий отдельно взятого изобретения. Предложенная лифтовая система подключена к внутренней электрической распределительной сети здания, которая может быть дополнительно подключена либо к электрической распределительной сети общего назначения, либо к устройству резервного питания. Лифтовая система включает по меньшей мере один лифт, систему управления лифтом, лифтовый двигатель и частотный преобразователь, предназначенный для питания лифтового двигателя. Лифтовая система может использоваться как в случае, когда электрическая распределительная сеть здания подключена к распределительной электрической сети общего назначения, так и в случае, когда электрическая распределительная сеть здания подключена к устройству резервного питания. Лифтовая система содержит такие средства управления лифтами, что при подключении электросети здания к системе резервного питания, мощность, поставляемая лифтовой системой к электросети здания, менее предельного значения мощности, которое может быть установлено для данной сети. Лифтовая система может работать таким образом, что не поставляет энергию к внутренней электросети здания. В одном варианте выполнения изобретения лифтовая система дополнительно включает средства управления по меньшей мере одним двигателем так, что электрическая мощность, образованная двигателем лифта, меньше предельного значения мощности, которое может быть задано для вырабатываемой электрической мощности. В данном случае в промежуточном контуре частотного преобразователя,предназначенного для питания двигателя лифта, не нужно устанавливать средства, предназначенные для потребления электрической мощности, вырабатываемой двигателем, или средства для накопления мощности. Предельное значение мощности можно задать соответствующим, например, потреблению мощности вспомогательными устройствами и системой управления. В одном варианте выполнения изобретения система дополнительно включает средства, предназначенные для наблюдения за состоянием электросети здания и для определения предельного значения мощности. Предложенный способ предназначен для управления лифтами, входящими в лифтовую систему,подключенную к электрической распределительной сети здания, которая может быть дополнительно подключена либо к электрической распределительной сети общего назначения, либо к устройству резервного питания, при этом указанная лифтовая система включает по меньшей мере один лифт, лифтовый двигатель, частотный преобразователь, предназначенный для питания лифтового двигателя, систему управления лифтом, а также вспомогательные устройства лифта, и может работать, как при подключении электросети здания к распределительной электросети общего назначения, так и при подключении электросети здания к устройству резервного питания, при этом лифтами управляют таким образом, что при подключении электросети здания к системе резервного питания мощность, поставляемая лифтовой системой в электросеть здания, меньше предельного значения мощности, которое может быть задано для данной сети. В одном варианте выполнения число оборотов по меньшей мере одного лифтового двигателя регулируют таким образом, что электрическая мощность, вырабатываемая лифтовым двигателем,меньше предельного значения мощности Pr, которое может быть задано для вырабатываемой мощности. Согласно способу можно дополнительно задать мощность, необходимую для вспомогательных устройств лифта и для системы управления лифтом, а предельное значение мощности может быть установлено в соответствии с мощностью, необходимой для вспомогательных устройств лифта и для системы управления лифтом. Например, предельное значение мощности, подаваемой в сеть, можно задать таким образом, чтобы она соответствовала мощности, требуемой для другого оборудования электросети, а также для самой лифтовой системы. Предложенная лифтовая система может работать как при подключении электросети, питающей лифт, к распределительной электросети общего назначения, так и при подключении электросети к резервному питанию. Для мощности, поставляемой лифтовой системой в сеть, может быть задано предельно допустимое значение, в этом случае, если лифтовая система работает при подключении к резервному источнику питания, мощность, поставляемая в электросеть системы, не превышает допустимое предельное значение. Если предельное значение задано таким образом, чтобы поставляемая мощность не превышала мощность, которая может быть израсходована в нагрузках изолированной сети, то можно обойтись без средств, предназначенных для расходования энергии, например резистивного блока, как правило подключенного для использования резервного питания совместно с энергопитанием лифтовой системы. Это дает как снижение расходов, так и экономит пространство в здании, поскольку требуется мень-2 011499 ше места для лифтовых механизмов. Кроме того, можно ограничить мощность, вырабатываемую двигателями лифтовой системы, таким образом, чтобы она соответствовала удельной потребляемой мощности лифта и вспомогательных устройств. В данном случае лифтовая система работает, когда движение в указанных облегченных условиях полностью автономно, не забирая энергию от сети и не подавая ее в сеть. В данном случае резервная мощность здания может использоваться на другие цели. Далее изобретение описано более подробно на примере нескольких его вариантов выполнения со ссылкой на прилагаемые чертежи, на которых фиг. 1 изображает одну предложенную лифтовую систему, соединенную с внутренней электрической распределительной сетью здания; фиг. 2 изображает другую предложенную лифтовую систему, соединенную с внутренней электрической распределительной сетью здания; фиг. 3 а изображает устройство подачи электроэнергии известной лифтовой системы; фиг. 3b изображает устройство подачи электроэнергии предложенной лифтовой системы. На фиг. 1 представлена лифтовая система, выполненная согласно изобретению, которая содержит четыре лифта 8. В лифтовой системе согласно фиг. 1 установка резервного питания или генератор 2 резервного питания снабжает в режиме резервного питания энергопотребляющие устройства, соединенные с энергосистемой посредством сети 4 электропитания. В обычном рабочем режиме электросеть 4 соединена посредством переключателя 6 с внешней сетью 7 электропитания, например с электрической распределительной сетью общего назначения. Некоторые из энергопотребляющих устройств являются лифтами 8, расположенными в здании, причем на данном чертеже изображены четыре лифта, но их может быть больше и они могут быть сформированы в группу 24 лифтов, управляемых соответствующим узлом управления. На фиг. 2 из лифтов 8 представлены только канатоведущий шкив 29, приводной двигатель 28 и управляющее устройство, предназначенное для регулировки двигателя, например преобразователь 26 частоты. В практическом исполнении количество лифтов, их компоновка в лифтовое узлы, а также устройство управления и вспомогательные устройства варьируются. Кроме того, возможно, что лифтовая система имеет свой собственный резервный источник питания, например источник бесперебойного питания ИБП, который может быть подключен, к примеру, в точке А, представленной на фиг. 1. Некоторые из энергопотребляющих устройств являются устройствами, которые должны работать в аварийном режиме, например аварийное освещение 10, вентиляторы 12. Кроме того, в обычном режиме находящиеся в здании используемые устройства, такие как стандартное освещение и служебные механизмы, а также другие механизмы 20, подключены к сети 4 посредством переключателя 16. Генератор резервного питания подает питание к устройствам, которые оговорены заранее, а другие устройства отключены. Например, при необходимости могут быть подключены устройства, следующие в цепи за переключателем 16. Следовательно, мощность энергопотребления внутренней электросети здания в режиме резервного питания обычно меньше, чем в обычном режиме, когда питание подается от электрической распределительной сети общего назначения. Как следствие, мощность, генерируемая двигателями лифта в электросеть, не может быть использована в режиме резервного питания в той же степени, что и в обычных рабочих режимах. Для того чтобы предотвратить скачок напряжения в электросети 4, лифтовая система 24 не может подавать в электросеть 4 мощность, превышающую мощность, которая могла бы быть израсходована в присоединенной к сети нагрузке. Если в лифтовую систему 24 входит более одного лифта, отсутствует необходимость ограничения вырабатываемой мощности каждого отдельного лифтового двигателя 28 для того, чтобы ограничить мощность, поставляемую лифтовой системой к сети. В данном случае мощность,вырабатываемая одним лифтовым двигателем, может быть использована для движения другой лифтовой кабины. Лифтовая система согласно изобретению включает такие средства управления лифтами, чтобы мощность, поставляемая лифтовой системой к сети 4, не превышала предельно допустимое значение Pa,которое может быть установлено для данной системы. Движение лифтов управляется способом группового управления в ответ на посылаемые команды, либо другим видом контрольной аппаратуры, по сути соответствующим известному уровню техники. Скорость лифтов согласно изобретению и/или коэффициент мощности лифтового двигателя, а также порядок отправления лифтов регулируются таким образом, чтобы сумма выходной мощности электродвигателей оставалась в любой заданный момент времени ниже предельно допустимого значения мощности Pa, которое можно установить заранее. Мощность, вырабатываемая двигателем отдельно взятого лифта 8, в данном случае может быть больше, чем Pa. К примеру, возможно, что один лифт первым начинает движение в указанных облегченных условиях, а после его отправления другой лифт начинает движение в более нагруженных условиях, при которых скорость лифта согласована с нагрузкой лифтов, а мощность, выделяемая двигателем другого лифта, соответствует определенному значению. Если в системе используют источник бесперебойного питания ИБП, возможно движение в течение длительного времени, так что аккумуляторы ИБП устройства абсолютно не нагружены. Мощность, подаваемую в сеть, можно минимизировать, предельно допустимое значение Pa также можно установить нулевым, в этом случае лифтовая система не подает в сеть абсолютно никакой мощности.-3 011499 На фиг. 2 представлен вариант выполнения изобретения, в котором лифтовая система 24 включает один лифт 8, который управляется при помощи преобразователя 26 частоты и лифтового двигателя 28. На фиг. 2 использованы такие же номера позиций, как и на фиг. 1. Работа лифтовой системы, выполненной согласно фиг. 2, описана ниже более подробно со ссылкой на фиг. 3 а и 3b. На фиг. 3 а представлена известная лифтовая система, содержащая один лифт, применяемый в высотных зданиях и предназначенный для работы как в режиме резервной мощности, так и при обычном подключении к сети. Здесь резервное питание означает ситуацию, в которой внутренняя электрическая распределительная сеть здания, к которой подключена лифтовая система, питается генератором, при помощи аккумуляторов источника бесперебойного питания (ИБП) или других возможных устройств, предназначенных для подачи электроэнергии в сеть. Лифтовая кабина 82 посредством грузоподъемных канатов 81 и канатоведущего шкива 29 лифта приводится в движение двигателем 28, который получает питание от частотного преобразователя 26. Частотный преобразователь 26 имеет два управляемых выпрямительных узла 31, 32 и между ними промежуточный контур 33 постоянного напряжения, к которому подключен резистивный блок 30. Кроме того, к промежуточному контуру может быть подключен конденсатор. Частотный преобразователь управляется при помощи системы 34 управления лифта. Кроме того, лифтовая система, представленная на фиг. 3 а и 3b, включает противовес 83, масса которого, как правило, соответствует примерно 50 мас.% кабины лифта вместе с максимальной нагрузкой. Лифтовая система, представленная на фиг. 3 а, работает,когда лифтовая система подключена к электрической распределительной сети общего назначения, как изложено ниже. Когда лифт перемещается в более тяжелых условиях, например, когда пустая кабина лифта движется вниз, мощность передается от электросети к двигателю 28 при помощи выпрямительных узлов 31 и 32. Когда лифт движется в указанных облегченных условиях, двигатель 28 вырабатывает электрическую мощность, которая подается при помощи частотного преобразователя 26 обратно в электросеть для потребления устройствами, подключенными к сети. Когда лифтовая система подключена к электросети, которая получает свое питание от резервной мощности, от электрической системы не обязательно забирать максимальную мощность, в этом случае может потребоваться ограничение скорости движения лифта при перемещении в более тяжелых условиях. Такой способ решения известен, например, из публикации EP 0794920. За счет взаимного преобразования потенциальной и кинетической энергии кабины лифта при движении в указанных облегченных условиях вырабатываемая мощность может поставляться к другим лифтам из лифтовой группы или к другим электроприборам. Если существует риск того, что вырабатываемая мощность превышает мощность, востребованную нагрузками электросети, то мощность, образованная в электродвигателе, расходуется в резистивном блоке 30, подключенном к частотному преобразователю, который может быть подключен, например, посредством переключателя 35 его промежуточного контура 33, то есть электрическая мощность преобразуется в тепло. Более того,применительно к лифтовым группам, возможно потребление поданной в сеть энергии либо за счет движущихся лифтов, принадлежащих к другой группе, при нулевой скорости, при этом лифтовый двигатель расходует количество энергии, эквивалентное потерям энергии, либо за счет подачи генерированной мощности для приведения в движение лифта из другой лифтовой группы в более тяжелых условиях. Однако применительно к лифтовым системам, которые имеют только один лифт, это невозможно. На фиг. 3b представлена предложенная лифтовая система. На фиг. 3b части лифтовой системы пронумерованы таким же образом, как на фиг. 3 а. Иными словами, предложенная лифтовая система работает таким же образом, как описанная выше известная лифтовая система, но в предложенной лифтовой системе энергия, подаваемая двигателем 28 к сети, ограничена в режиме резервной мощности, так что мощность, генерируемая электродвигателем 28, в любом рабочем режиме не превышает допустимую нагрузку других устройств 10, 12, 18, 20, подключенных к электросети. В данном случае мощность, создаваемая электродвигателем, может быть подана через частотный преобразователь 26 обратно в электрическую сеть, тоже в режиме резервной мощности, и нет необходимости установки резистивного блока 30, представленного на фиг. 3 а, для расходования или запасания энергии в промежуточном контуре 33 или в другом месте применительно к системе электроснабжения. Обходясь без резистивного блока, можно получить существенное снижение стоимости лифтовой системы, и, кроме того, уменьшить пространство здания, занятого устройствами электроснабжения лифтовой системы. В предложенной лифтовой системе частотный преобразователь 26 управляет двигателем 28 в режиме резервной мощности таким образом, чтобы мощность, генерируемая двигателем, не превышала предельного значения мощности Pr, которое может быть заранее установлено. Если лифтовая система имеет только один лифт, предельное значение мощности Pr может быть установлено также как предельное значение мощности Ра, подаваемой лифтовой системой в сеть. Когда двигатель работает как генератор, распределение мощности может быть выражено уравнением Pm = Pe+ Pl, где Pm- это механическая мощность на валу двигателя, Ре - это вырабатываемая электрическая мощность, a Pl - это потери мощности. Мощность Pm пропорциональна частоте вращения двигателя,поэтому при эксплуатации лифта мощность, образованная двигателем, может быть ограничена, например, таким образом, чтобы частота вращения двигателя была ограничена. В данном случае базисная частота вращения, с которой частотный преобразователь приводит в движение двигатель, может быть сде-4 011499 лана на основании предельного значения мощности Pr, которое может быть задано, и на основании параметров нагрузки. Более того, можно ограничить вырабатываемую мощность таким образом, чтобы соотношение мощности вала, которая является потерями мощности Pl, увеличилось, например, за счет изменения коэффициента мощности, при котором в двигатель подается питание. В данном случае вырабатываемая мощность Ре уменьшается. Предельное значение мощности Pr может быть выбрано, например, таким образом, чтобы предельное значение мощности соответствовало сумме мощности, востребованной системой управления 34 и вспомогательными устройствами, такими как осветительные приборы 10 и вентиляторы 12, и при необходимости добавить потери частотного преобразователя. В данном случае нет необходимости в использовании нагрузочной способности других устройств 18, 20, возможно подключенных к электрической сети. Кроме того, возможно, что лифтовая система включает средства, при помощи которых можно проследить за состоянием электрической сети, в таком случае путем сравнения в один и тот же момент резервной мощности, поданной в электросеть, с мощностью лифтовой системы, можно определить электрическую мощность, расходуемую другими устройствами 10, 12, 18, 20, подключенными к электросети,и более того, установить предельное значение мощности Pa и/или Pr таким образом, чтобы предельное значение мощности соответствовало мощности, востребованной устройствами, подключенными к электросети. Кроме того, предельные значения мощности Ра и Pr можно определить на другой соответствующей основе. В аварийной ситуации люди обычно покидают здание, и в этом случае кабины лифта перемещаются вниз нагруженными, а вверх пустыми, другими словами, в случае лифта с противовесом они перемещаются в указанных облегченных условиях, когда движутся как вверх, так и вниз. В одном предпочтительном варианте выполнения изобретения мощность электродвигателей ограничена таким образом, что мощность, генерируемая двигателями, соответствует удельному потреблению мощности самой лифтовой системы и ее вспомогательных устройств. В данном случае лифтовая система может работать полностью автономно, без забора энергии от сети или подачи энергии в сеть. Таким образом, лифтовая система может использоваться для эвакуации в ситуации, когда внутренняя электрическая сеть здания не имеет никакого отдельного источника питания, то есть когда сеть не подключена к электросети общего назначения, и не подключено устройство резервной мощности, или устройство резервной мощности не может применяться по некоторым другим причинам. Если лифтовая система имеет только один лифт, вырабатываемая мощность может расходоваться в системе управления лифта и вспомогательных устройствах лифта. Более того, в лифтовой системе,включающей более одного лифта, возможна также подача энергии к другим двигателям лифтовой системы. Принцип изобретения также включает способ управления лифтами в лифтовой системе. Направления движения лифтов и этажи назначения определяются, используя способ, который, по сути, соответствует известному уровню техники. Согласно изобретению, когда электросеть здания подключена к резервному источнику питания, очередность отправления и скорости движения лифтов и/или коэффициенты мощности лифтовых двигателей регулируют таким образом, что мощность, подаваемая лифтовой системой в электросеть, не превышает предельно допустимой заданной для нее мощности. В лифтовой системе, содержащей более одного лифта, мощность, генерируемая двигателем отдельно взятого лифта,может быть использована для работы другого лифта, а скорости движения лифтов и/или коэффициенты мощности двигателей могут подбираться таким образом, чтобы мощность, подаваемая лифтовой системой к сети, оставалась ниже допустимого предельного значения Ра. В одном варианте выполнения частоту вращения, по меньшей мере, одного лифтового двигателя регулируют таким образом, чтобы электрическая мощность, генерируемая двигателем лифта, была меньше, чем предельное значение мощности Pr, которая может быть задана для вырабатываемой мощности. Регулировка частоты вращения двигателя может быть выполнена способами, которые, по сути, знакомы из известного уровня техники. Кроме того, способ может включать определение предельного значения мощности Pa и/или по сути Pr. Для определения предельного значения мощности можно, например,задать мощность, требуемую для вспомогательных устройств, мощность, требуемую для системы управления лифта, и установить предельное значение мощности, которая соответствует мощности, требуемой и для вспомогательных устройств, и для системы управления. Более того, можно задать мощность, подаваемую источником резервного питания в электросеть здания и одновременно мощность, взятую от сети или поданную в сеть лифтовой системой, и задать потребность в электроэнергии других устройств, подключенных к электросети здания, путем сравнения мощности, подаваемой в сеть источником резервного питания, и мощности, взятой от сети или поданной в сеть лифтовой системой. Предельное значение мощности Ра и/или Pr можно установить таким образом, чтобы она соответствовала потребности в электроэнергии других устройств электросети, а также самой лифтовой системы. Изобретение описано выше на примере нескольких вариантов выполнения. Однако варианты выполнения не должны рассматриваться как ограничивающие объем правовой охраны патента, а могут меняться в пределах рамок, определенных приведенной ниже формулой изобретения.-5 011499 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Лифтовая система (24), подключенная к электрической распределительной сети (4) здания, которая может быть подключена либо к электрической распределительной сети (7) общего назначения, либо к устройству (2) резервного питания, и содержащая по меньшей мере один лифт (8), систему (34) управления лифтом, лифтовый двигатель (28), частотный преобразователь (26), предназначенный для питания лифтового двигателя (28), при этом лифтовая система (24) может использоваться как в случае, когда электросеть (4) здания подключена к распределительной электросети (7) общего назначения, так и в случае, когда электросеть (4) здания подключена к устройству (2) резервного питания, отличающаяся тем,что она содержит средства управления лифтами (8), так что когда электросеть (4) здания подключена к устройству (2) резервного питания, мощность, поставляемая лифтовой системой (24) к электросети, не превышает предельного значения мощности Pa, которое может быть задано для данной системы. 2. Лифтовая система (24) по п.1, отличающаяся тем, что она не поставляет энергию к внутренней электросети (4) здания. 3. Лифтовая система по п.1 или 2, отличающаяся тем, что она содержит средства управления по меньшей мере одним двигателем (28), так что электрическая мощность, генерируемая этим двигателем(28), меньше, чем предельное значение мощности Pr, которое может быть задано для вырабатываемой электрической мощности. 4. Лифтовая система по любому из пп.1-3, отличающаяся тем, что частотный преобразователь (26),предназначенный для питания лифтового двигателя (28), имеет два регулируемых выпрямительных узла(31, 32) и расположенный между ними промежуточный контур (33) постоянного напряжения, при этом в промежуточном контуре (33) отсутствуют средства потребления электрической мощности, вырабатываемой двигателем. 5. Лифтовая система по любому из предшествующих пунктов, отличающаяся тем, что предельное значение мощности Ра и/или Pr задано в соответствии с потреблением мощности вспомогательными устройствами (10, 12) и системой (34) управления. 6. Лифтовая система по любому из предшествующих пунктов, отличающаяся тем, что она дополнительно содержит средства наблюдения за состоянием электросети здания и задания предельного значения мощности Pa и/или Pr. 7. Способ управления лифтами (8) в лифтовой системе (24), подключенной к электрической распределительной сети (4) здания, которая может быть подключена либо к электрической распределительной сети (7) общего назначения, либо к устройству (2) резервного питания, и содержащей по меньшей мере один лифт (8), лифтовый двигатель (28), частотный преобразователь (26), предназначенный для питания лифтового двигателя (28), и систему (34) управления лифтом, при этом лифтовая система (24) может использоваться как в случае, когда электросеть (4) здания подключена к распределительной электросети (7) общего назначения, так и в случае, когда электросеть (4) здания подключена к устройству (2) резервного питания, отличающийся тем, что лифтами (8) управляют таким образом, что когда электросеть (4) здания подключена к системе (2) резервного питания, мощность, поставляемая лифтовой системой (24) к электросети (4) здания, меньше предельного значения мощности Pa, которое может быть задано для данной системы. 8. Способ по п.7, отличающийся тем, что частоту вращения по меньшей мере одного лифтового двигателя (28) регулируют таким образом, что электрическая мощность, вырабатываемая двигателем(28), меньше предельного значения мощности Pr, которое может быть задано для вырабатываемой мощности. 9. Способ по п.7 или 8, отличающийся тем, что в нем дополнительно задают мощность, необходимую для вспомогательных устройств лифта, и задают мощность, необходимую для системы управления. 10. Способ по п.9, отличающийся тем, что в нем дополнительно устанавливают предельное значение мощности Pa и/или Pr в соответствии с мощностью, необходимой для вспомогательных устройств и системы управления лифта.
