Лифтовая система

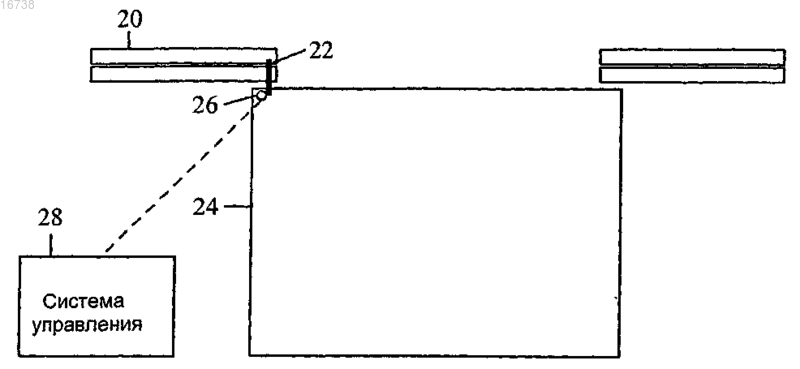

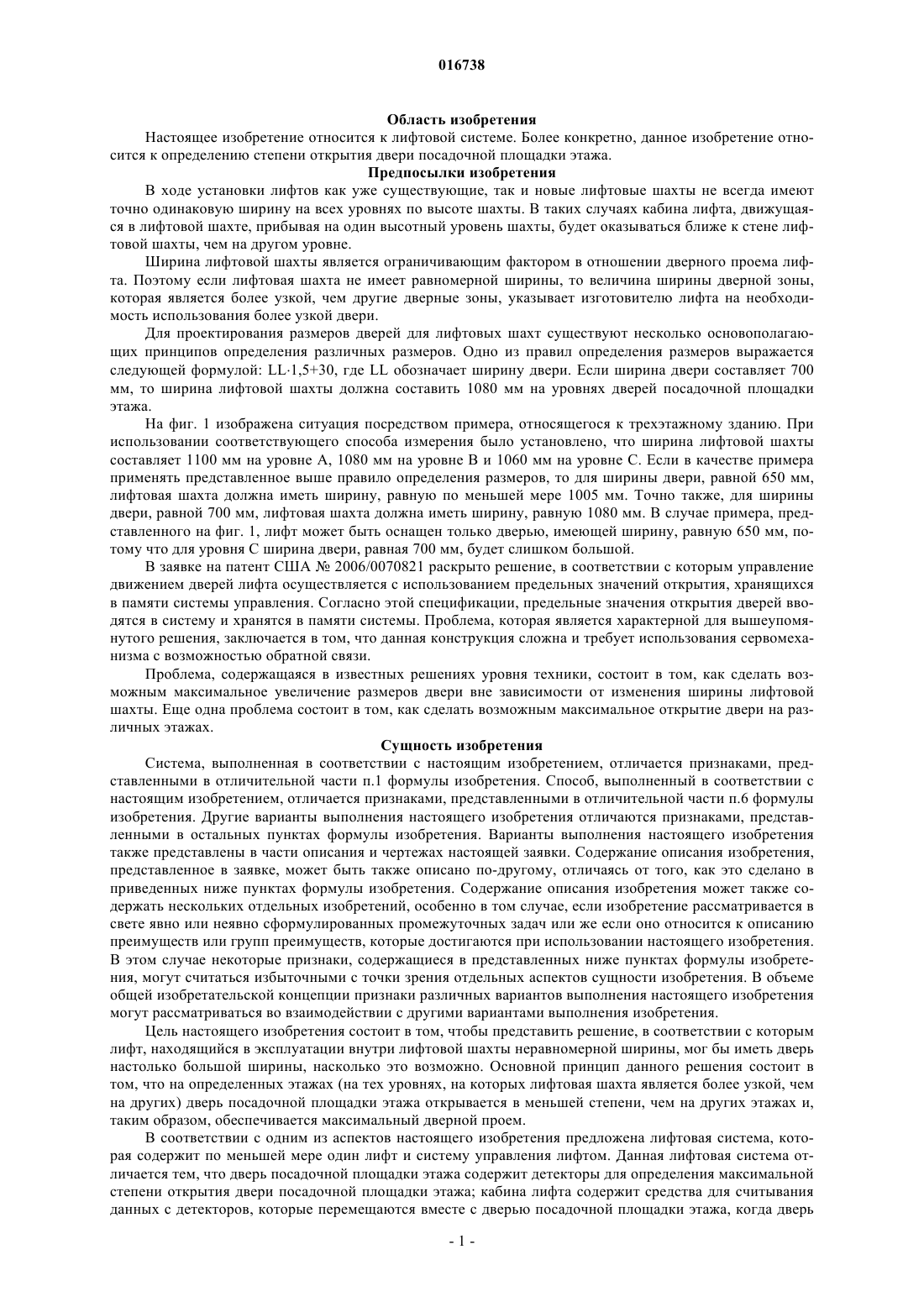

Настоящее изобретение относится к лифтовой системе, содержащей по меньшей мере один лифт(24) и систему управления (28), осуществляющую управление дверью лифта (24). В соответствии с настоящим изобретением дверь (20) посадочной площадки этажа содержит детекторные элементы(22) для определения максимальной степени открытия двери (20) посадочной площадки этажа; кабина лифта содержит средства (26) для считывания данных с детекторных элементов (22),которые перемещаются вместе с дверью (20) посадочной площадки этажа, когда дверь посадочной площадки этажа открывается, при этом указанные средства (26) выполнены с возможностью передачи в систему (28) управления сигнала, направленного на остановку процесса открытия двери посадочной площадки этажа, а система (28) управления выполнена с возможностью осуществления остановки процесса открытия двери (20) посадочной площадки этажа в ответ на сигнал, полученный от указанных средств (26). 016738 Область изобретения Настоящее изобретение относится к лифтовой системе. Более конкретно, данное изобретение относится к определению степени открытия двери посадочной площадки этажа. Предпосылки изобретения В ходе установки лифтов как уже существующие, так и новые лифтовые шахты не всегда имеют точно одинаковую ширину на всех уровнях по высоте шахты. В таких случаях кабина лифта, движущаяся в лифтовой шахте, прибывая на один высотный уровень шахты, будет оказываться ближе к стене лифтовой шахты, чем на другом уровне. Ширина лифтовой шахты является ограничивающим фактором в отношении дверного проема лифта. Поэтому если лифтовая шахта не имеет равномерной ширины, то величина ширины дверной зоны,которая является более узкой, чем другие дверные зоны, указывает изготовителю лифта на необходимость использования более узкой двери. Для проектирования размеров дверей для лифтовых шахт существуют несколько основополагающих принципов определения различных размеров. Одно из правил определения размеров выражается следующей формулой: LL1,5+30, где LL обозначает ширину двери. Если ширина двери составляет 700 мм, то ширина лифтовой шахты должна составить 1080 мм на уровнях дверей посадочной площадки этажа. На фиг. 1 изображена ситуация посредством примера, относящегося к трехэтажному зданию. При использовании соответствующего способа измерения было установлено, что ширина лифтовой шахты составляет 1100 мм на уровне A, 1080 мм на уровне B и 1060 мм на уровне C. Если в качестве примера применять представленное выше правило определения размеров, то для ширины двери, равной 650 мм,лифтовая шахта должна иметь ширину, равную по меньшей мере 1005 мм. Точно также, для ширины двери, равной 700 мм, лифтовая шахта должна иметь ширину, равную 1080 мм. В случае примера, представленного на фиг. 1, лифт может быть оснащен только дверью, имеющей ширину, равную 650 мм, потому что для уровня С ширина двери, равная 700 мм, будет слишком большой. В заявке на патент США 2006/0070821 раскрыто решение, в соответствии с которым управление движением дверей лифта осуществляется с использованием предельных значений открытия, хранящихся в памяти системы управления. Согласно этой спецификации, предельные значения открытия дверей вводятся в систему и хранятся в памяти системы. Проблема, которая является характерной для вышеупомянутого решения, заключается в том, что данная конструкция сложна и требует использования сервомеханизма с возможностью обратной связи. Проблема, содержащаяся в известных решениях уровня техники, состоит в том, как сделать возможным максимальное увеличение размеров двери вне зависимости от изменения ширины лифтовой шахты. Еще одна проблема состоит в том, как сделать возможным максимальное открытие двери на различных этажах. Сущность изобретения Система, выполненная в соответствии с настоящим изобретением, отличается признаками, представленными в отличительной части п.1 формулы изобретения. Способ, выполненный в соответствии с настоящим изобретением, отличается признаками, представленными в отличительной части п.6 формулы изобретения. Другие варианты выполнения настоящего изобретения отличаются признаками, представленными в остальных пунктах формулы изобретения. Варианты выполнения настоящего изобретения также представлены в части описания и чертежах настоящей заявки. Содержание описания изобретения,представленное в заявке, может быть также описано по-другому, отличаясь от того, как это сделано в приведенных ниже пунктах формулы изобретения. Содержание описания изобретения может также содержать нескольких отдельных изобретений, особенно в том случае, если изобретение рассматривается в свете явно или неявно сформулированных промежуточных задач или же если оно относится к описанию преимуществ или групп преимуществ, которые достигаются при использовании настоящего изобретения. В этом случае некоторые признаки, содержащиеся в представленных ниже пунктах формулы изобретения, могут считаться избыточными с точки зрения отдельных аспектов сущности изобретения. В объеме общей изобретательской концепции признаки различных вариантов выполнения настоящего изобретения могут рассматриваться во взаимодействии с другими вариантами выполнения изобретения. Цель настоящего изобретения состоит в том, чтобы представить решение, в соответствии с которым лифт, находящийся в эксплуатации внутри лифтовой шахты неравномерной ширины, мог бы иметь дверь настолько большой ширины, насколько это возможно. Основной принцип данного решения состоит в том, что на определенных этажах (на тех уровнях, на которых лифтовая шахта является более узкой, чем на других) дверь посадочной площадки этажа открывается в меньшей степени, чем на других этажах и,таким образом, обеспечивается максимальный дверной проем. В соответствии с одним из аспектов настоящего изобретения предложена лифтовая система, которая содержит по меньшей мере один лифт и систему управления лифтом. Данная лифтовая система отличается тем, что дверь посадочной площадки этажа содержит детекторы для определения максимальной степени открытия двери посадочной площадки этажа; кабина лифта содержит средства для считывания данных с детекторов, которые перемещаются вместе с дверью посадочной площадки этажа, когда дверь-1 016738 посадочной площадки этажа открывается, при этом вышеуказанные средства выполнены с возможностью посылания в систему управления, управляющую дверью, сигнала об остановке движения открывания двери посадочной площадки этажа; а система управления выполнена с возможностью осуществления остановки открытия двери посадочной площадки этажа в ответ на сигнал, полученный от указанных средств. В соответствии с одним из вариантов выполнения изобретения вышеуказанные средства содержат ограничительный переключатель, а детекторные элементы содержат механический стержень, который вступает в контакт с ограничительным переключателем при открывании двери. В соответствии с другим вариантом выполнения изобретения вышеуказанные средства содержат светочувствительный элемент, а детекторный элемент содержит источник света. В соответствии с еще одним вариантом выполнения изобретения вышеуказанные средства содержат светочувствительный элемент и источник света, а детекторный элемент содержит отражатель. В соответствии с еще одним вариантом выполнения изобретения вышеуказанные средства содержат средства, предназначенные для распознавания магнита, а детекторный элемент содержит магнит. Настоящее изобретение также относится к способу открывания двери посадочной площадки этажа. Данный способ отличается тем, что во время открывания двери посадочной площадки этажа детекторные элементы, перемещающиеся одновременно с дверью посадочной площадки этажа, распознаются средствами, закреплнными на лифтовой кабине, при этом процесс открывания двери посадочной площадки этажа может быть остановлен в ответ на распознавание данных с детекторного элемента. Настоящее изобретение позволяет регулировать максимальное открытие двери лифта в узких шахтах лифта или в шахтах лифта неоднородной ширины. Чтобы достичь максимальной степени открытия двери на тех этажах, где зона двери является более узкой, применяется принцип ограниченного открытия двери. Краткое описание чертежей Приведенные ниже чертежи иллюстрируют варианты выполнения настоящего изобретения совместно с описанием вариантов выполнения изобретения, а также помогают объяснить сущность настоящего изобретения. На приведенных ниже чертежах фиг. 1 представляет собой блок-схему, изображающую лифтовую шахту; фиг. 2a - блок-схему, изображающую ситуацию, в которой дверь посадочной площадки этажа находится в закрытом положении в соответствии с одним из вариантов выполнения настоящего изобретения; фиг. 2b - блок-схему, изображающую ситуацию, в которой дверь посадочной площадки этажа полностью открыта в соответствии с одним из вариантов выполнения настоящего изобретения. Подробное описание изобретения Сущность настоящего изобретения будет очевидна из последующего подробного описания изобретения, рассмотренного совместно с вариантами выполнения изобретения и сопроводительными чертежами. Фиг. 2a представляет собой схематическое изображение ситуации, в которой дверь посадочной площадки этажа находится в закрытом положении в соответствии с одним из вариантов выполнения настоящего изобретения. Фиг. 2b представляет собой схематическое изображение ситуации, в которой дверь посадочной площадки этажа, соответственно, полностью открыта в соответствии с одним из вариантов выполнения настоящего изобретения. Для специалистов в данной области техники является очевидным, что решение, относящееся к двери лифта, и лифтовая система в целом содержит много различных элементов и устройств, которые не показаны на фиг. 2a и 2b. На фиг. 2a и 2b показаны только элементы, существенные для настоящего изобретения. В примере, представленном на фиг. 2a, дверь 20 посадочной площадки этажа снабжена механическим стержнем 22, закреплнным на ней в положении, которое может быть отрегулировано в случае необходимости. Когда стержень 22 вступает в контакт с ограничительным переключателем 26, ограничительный переключатель 26 посылает в систему управления 28 (систему управления дверьми) данные,указывающие на то, что дверь 20 посадочной площадки этажа полностью открыта, и процесс открывания двери может быть остановлен. Поскольку механический стержень закреплн на двери посадочной площадки этажа с возможностью регулирования, предельное значение открытия двери может быть задано для каждого этажа в отдельности, основываясь на параметрах ширины лифтовой шахты. Если лифтовая шахта достаточно широка и позволяет осуществить полное открытие двери, то не возникает никакой необходимости использования стержня. В этом случае ширина максимального открытия двери ограничивается обычными ограничительными переключателями или другими соответствующими датчиками предельного перемещения так называемого привода открывания/закрывания двери. Фиг. 2a и 2b представляют пример того, как настоящее изобретение может быть осуществлено на практике с использованием механического ограничительного переключателя. Так как стержень 26 не обязательно должен удерживаться в поперечном направлении относительно створки двери, кроме тех случаев, когда лифт открывает двери при остановке на этаже, где предусмотрен стержень 26, то для осуществления процесса открывания двери требуется механизм поворота стержня. Поворот стержня может быть осуществлен многими различными способами. В соответствии с од-2 016738 ним из способов сцепное устройство дверей, входящее в зацепление с дверью кабины, оказывает давление на пластину, закрепленную на нижнем конце осевого вала таким образом, что стержень, помещенный на противоположном конце осевого вала, поворачивается. В соответствии с еще одним способом в ситуации, когда дверь посадочной площадки этажа начинает открываться, стержень поворачивается в соответствующее положение посредством трения или с помощью соответствующего механизма, и возвращается в исходное положение, когда дверь начинает закрываться. Что касается размещения ограничительного переключателя 26 на кабине лифта, существуют различные вариантные решения. Ограничительный переключатель 26 может быть размещен сверху кабины лифта, под кабиной лифта, в механизме двери кабины лифта, на пороге кабины лифта или в любом другом месте, подходящем для достижения поставленной цели. В соответствии с одним из вариантов выполнения изобретения на двери посадочной площадки этажа предусмотрен светоизлучающий диод, размещение которого выполнено с возможностью регулирования. Сверху кабины лифта размещен светочувствительный элемент, который после детектирования светового луча, исходящего от светоизлучающего диода, передает данные о предельных значениях открытия двери в систему управления (систему управления дверьми). В соответствии с одним вариантом выполнения изобретения, как светоизлучающий диод, так и светочувствительный элемент размещены сверху кабины лифта, а дверь посадочной площадки этажа снабжена зеркалом, которое направляет луч от светоизлучающего диода к светочувствительному элементу, когда дверь находится в положении максимального открытия. В соответствии с другим вариантом выполнения изобретения магнит установлен на подходящем участке двери посадочной площадки этажа, а датчик установлен сверху кабины лифта. Датчик распознает магнит и передает данные о предельных значениях открытия двери в систему управления, когда дверь посадочной площадки этажа находится в положении максимального открытия. В соответствии с другим вариантом выполнения изобретения решения, предусматривающие использование механических и магнитных устройств, объединены вместе. Если датчик в соответствии с решением, предусматривающим использование магнита, имеет короткое расстояние распознавания, то стержень используется так же, как в решении, предусматривающим использования механических устройств. Данный стержень является магнитным и, таким образом, магнит приближается к датчику. Существенным обстоятельством в решении, предлагаемом настоящим изобретением, является то,что все электрическое оборудование, необходимое для выполнения данного решения, установлено в кабине лифта, тогда как посадочные площадки этажей оснащены только регулируемым механизмом, работа которого не требует использования электричества. Решение, предлагаемое настоящим изобретением,является простым, потому что регулирование может быть легко выполнено для каждого этажа в отдельности при помощи элементов, установленных на дверях посадочных площадок этажей. Хотя вышеизложенное описание настоящего изобретения относится к предпочтительным вариантам выполнения изобретения, различные изменения и отклонения от них являются возможными, если они не выходят за объем защиты изобретения, который предусмотрен пунктами формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Лифтовая система, содержащая по меньшей мере один лифт (24) и систему управления (28), осуществляющую управление дверью лифта (24), отличающаяся тем, что дверь (20) посадочной площадки этажа содержит детекторные элементы (22) для определения момента максимального открытия двери (20) посадочной площадки этажа; кабина лифта содержит средства (26) для считывания данных с детекторных элементов (22), которые перемещаются вместе с дверью (20) посадочной площадки этажа, когда дверь посадочной площадки этажа открывается, при этом указанные средства (26) выполнены с возможностью передачи в систему(28) управления сигнала, направленного на остановку процесса открытия двери посадочной площадки этажа; и система (28) управления выполнена с возможностью осуществления остановки процесса открытия двери (20) посадочной площадки этажа в ответ на сигнал, полученный от указанных средств (26). 2. Лифтовая система по п.1, отличающаяся тем, что указанные средства (26) содержат ограничительный переключатель, а детекторный элемент (22) содержит механический стержень, который вступает в контакт с ограничительным переключателем (26) в процессе открывания двери (20). 3. Лифтовая система по п.1, отличающаяся тем, что указанные средства (26) содержат светочувствительный элемент, а детекторный элемент (22) содержит источник света. 4. Лифтовая система по п.1, отличающаяся тем, что указанные средства (26) содержат светочувствительный элемент и источник света, а детекторный элемент содержит отражатель (22). 5. Лифтовая система по п.1, отличающаяся тем, что указанные средства (26) содержат средства для детектирования магнита, а детекторный элемент (22) содержит магнит. 6. Способ открывания двери (20) посадочной площадки этажа, отличающийся тем, что указанный способ включает-3 016738 считывание данных в процессе открывания двери посадочной площадки этажа, причем детекторные элементы (22) перемещаются вместе с дверью (20) посадочной площадки этажа при помощи средств(26), установленных на кабине (24) лифта; и выполнение остановки открытия двери (20) посадочной площадки этажа в ответ на считывание данных с детекторных элементов (22).
