Гребень для лечения педикулеза

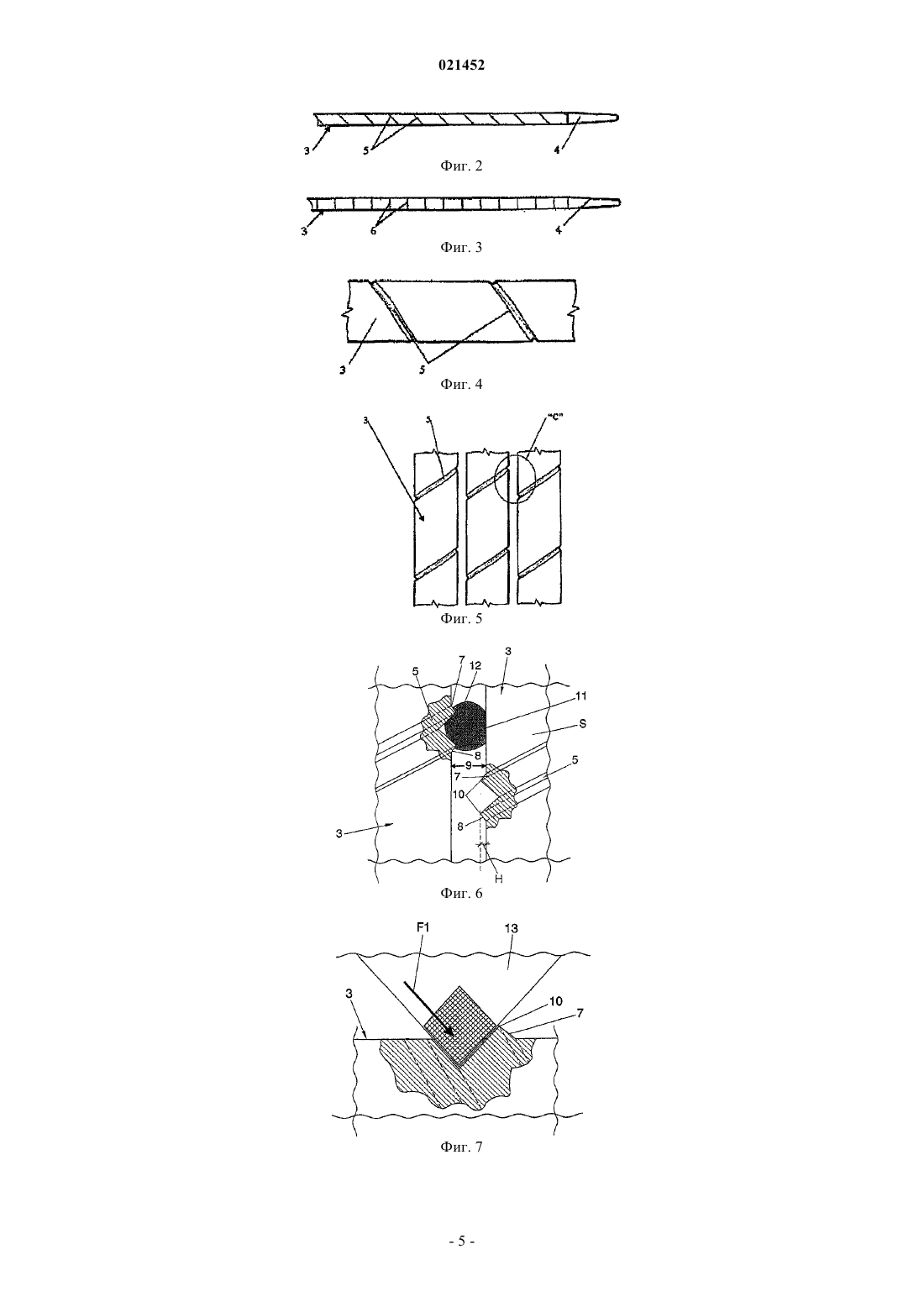

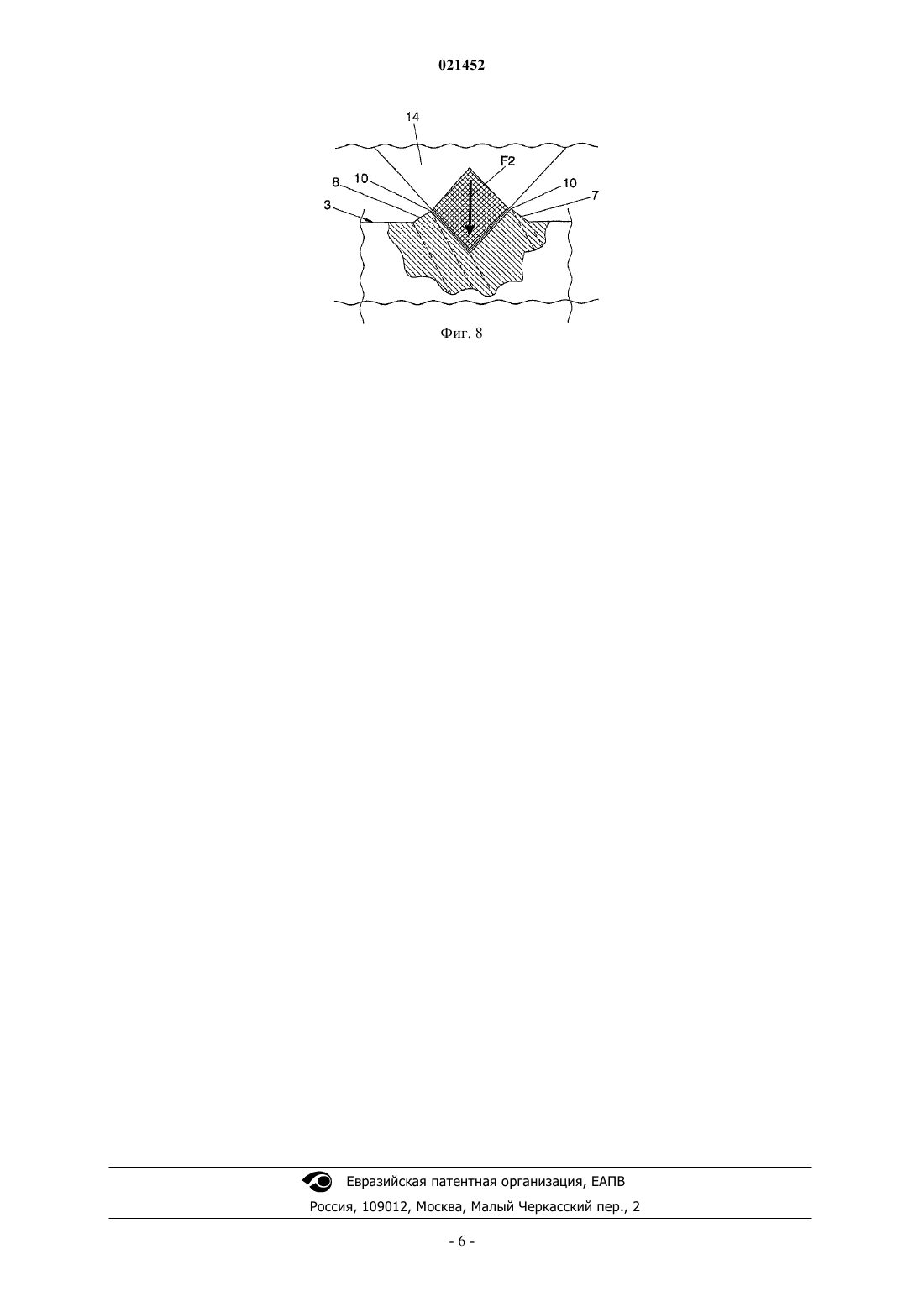

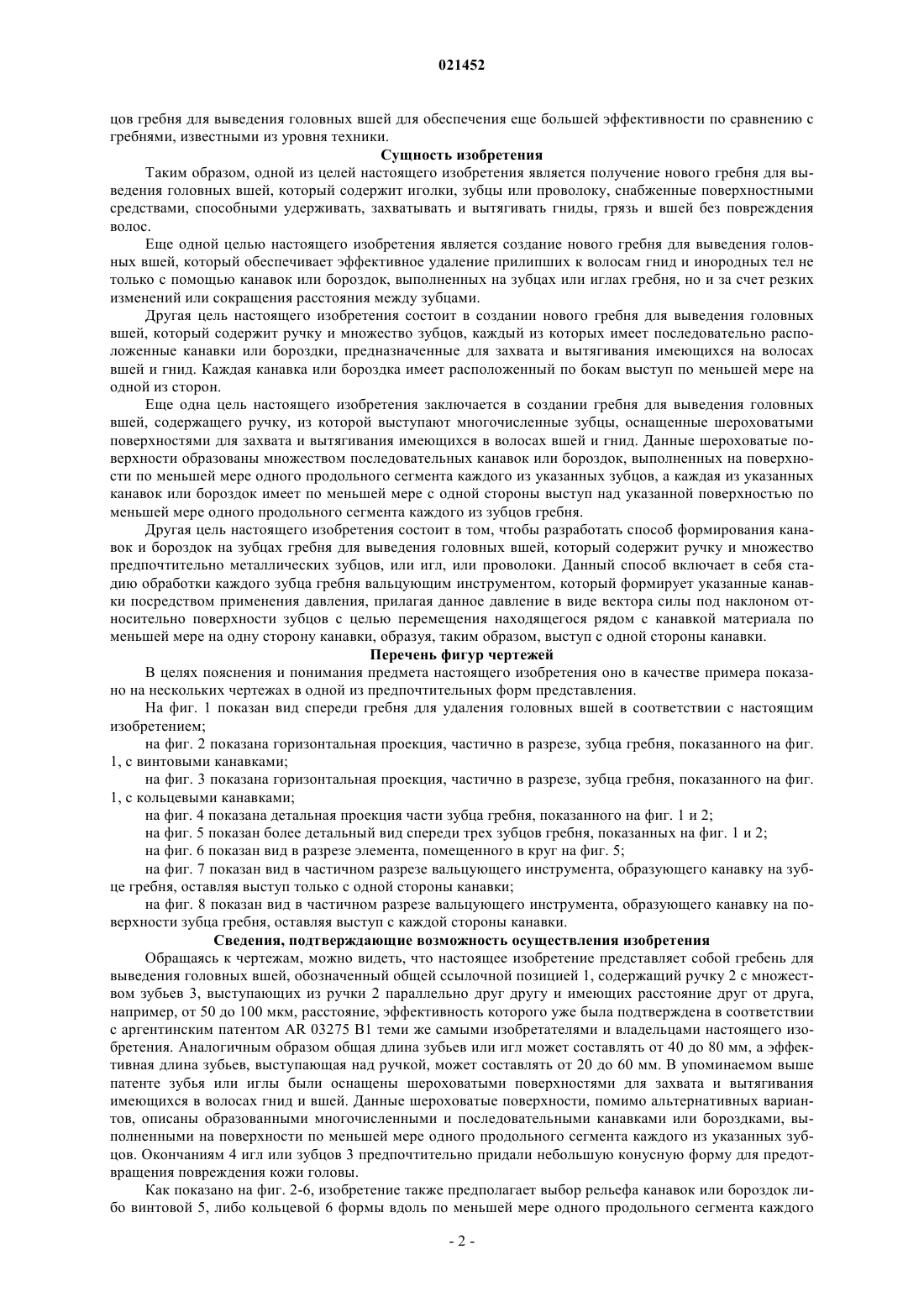

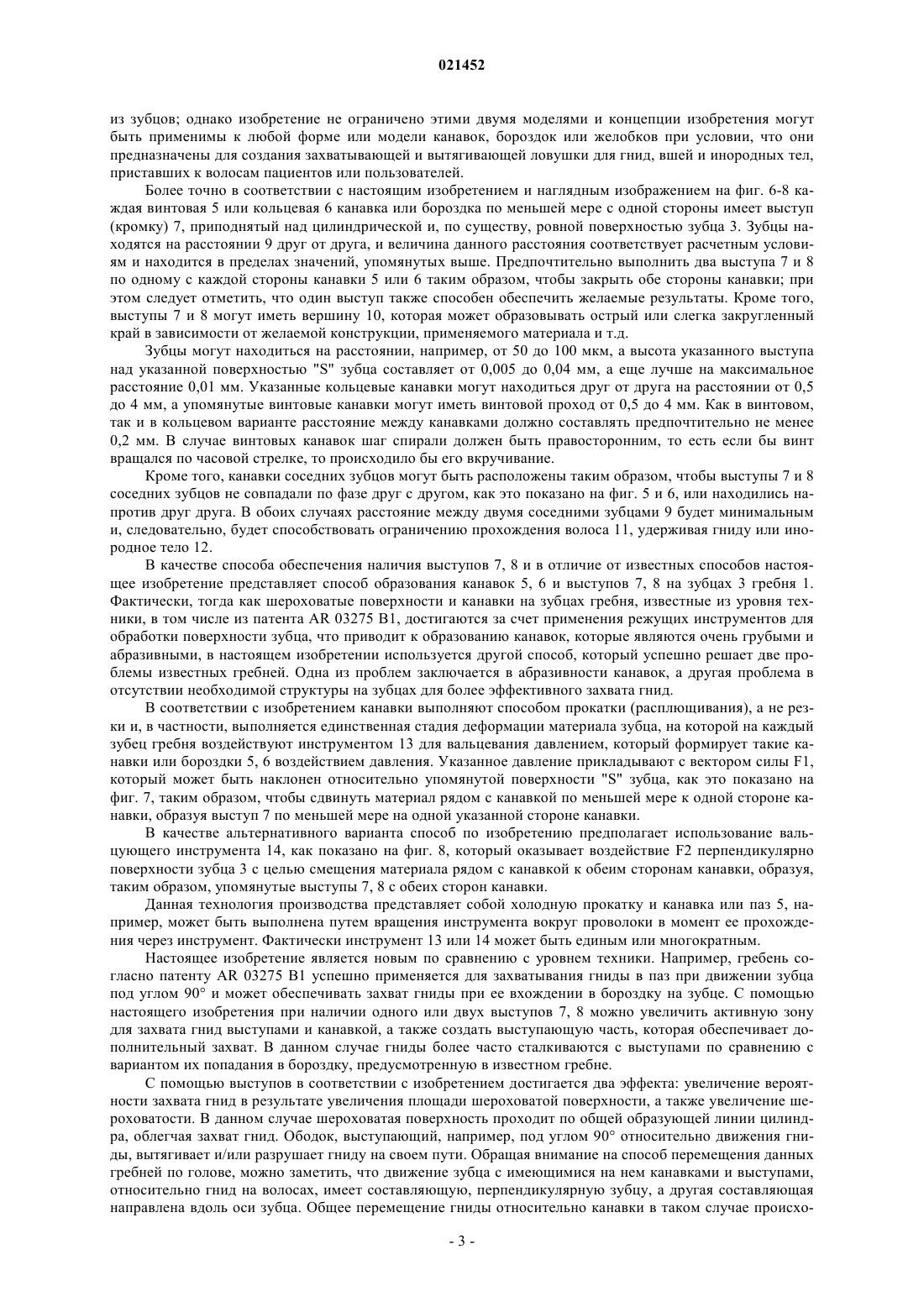

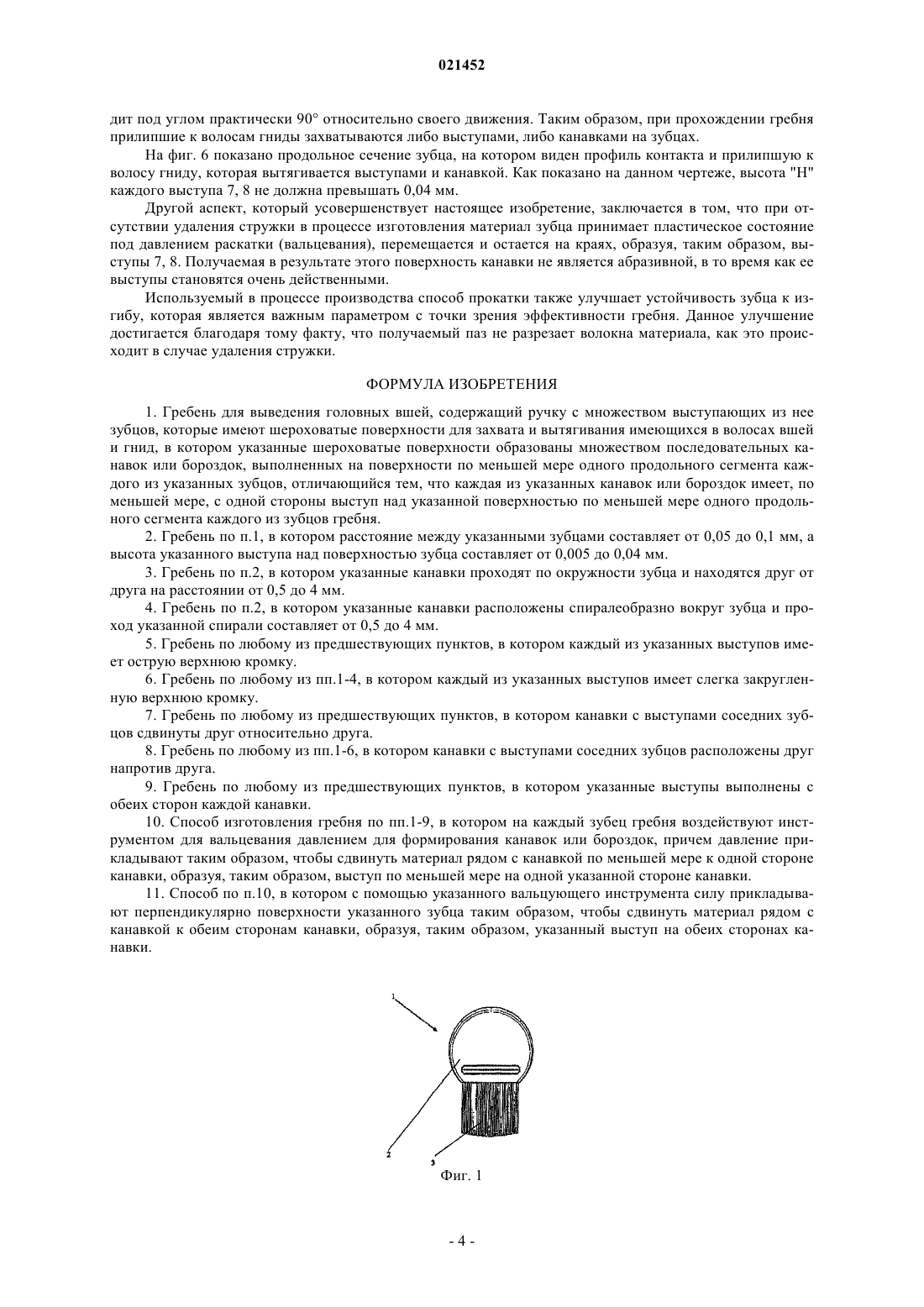

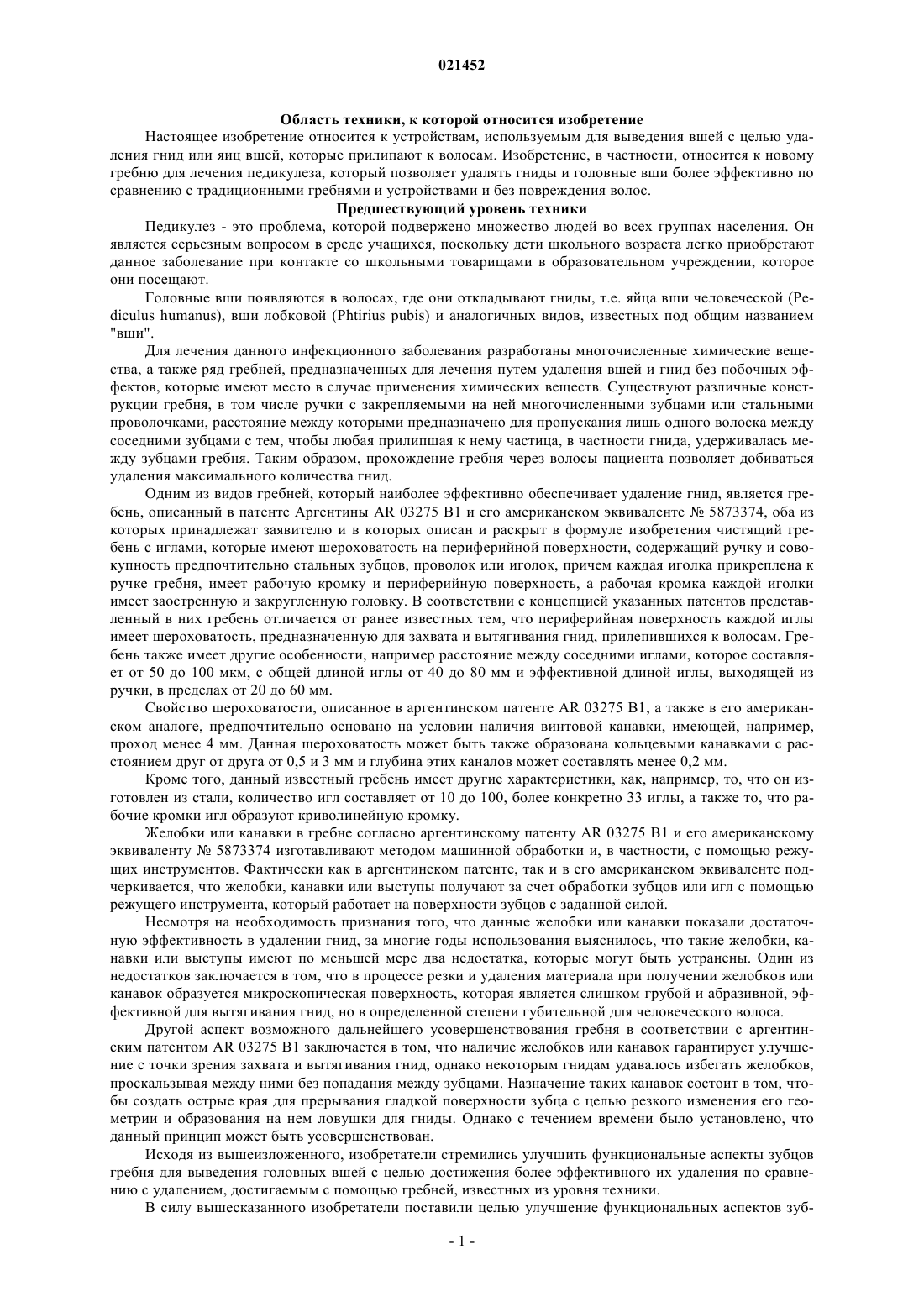

ГРЕБЕНЬ ДЛЯ ЛЕЧЕНИЯ ПЕДИКУЛЕЗА Изобретение относится к гребню для лечения педикулеза, содержащему ручку и множество зубцов,каждый из которых имеет последовательные выступы или канавки, предназначенные для захвата и удаления гнид и вшей из волос, причем каждый выступ или канавка имеет боковую выступающую кромку по меньшей мере на одной из сторон.WO-A1-2006097750 САНС ХУАН МАРТИН; БУРЧАКЧИ ХОРХЕ РЕЙНАЛЬДО (AR) Область техники, к которой относится изобретение Настоящее изобретение относится к устройствам, используемым для выведения вшей с целью удаления гнид или яиц вшей, которые прилипают к волосам. Изобретение, в частности, относится к новому гребню для лечения педикулеза, который позволяет удалять гниды и головные вши более эффективно по сравнению с традиционными гребнями и устройствами и без повреждения волос. Предшествующий уровень техники Педикулез - это проблема, которой подвержено множество людей во всех группах населения. Он является серьезным вопросом в среде учащихся, поскольку дети школьного возраста легко приобретают данное заболевание при контакте со школьными товарищами в образовательном учреждении, которое они посещают. Головные вши появляются в волосах, где они откладывают гниды, т.е. яйца вши человеческой (Pediculus humanus), вши лобковой (Phtirius pubis) и аналогичных видов, известных под общим названием"вши". Для лечения данного инфекционного заболевания разработаны многочисленные химические вещества, а также ряд гребней, предназначенных для лечения путем удаления вшей и гнид без побочных эффектов, которые имеют место в случае применения химических веществ. Существуют различные конструкции гребня, в том числе ручки с закрепляемыми на ней многочисленными зубцами или стальными проволочками, расстояние между которыми предназначено для пропускания лишь одного волоска между соседними зубцами с тем, чтобы любая прилипшая к нему частица, в частности гнида, удерживалась между зубцами гребня. Таким образом, прохождение гребня через волосы пациента позволяет добиваться удаления максимального количества гнид. Одним из видов гребней, который наиболее эффективно обеспечивает удаление гнид, является гребень, описанный в патенте Аргентины AR 03275 В 1 и его американском эквиваленте 5873374, оба из которых принадлежат заявителю и в которых описан и раскрыт в формуле изобретения чистящий гребень с иглами, которые имеют шероховатость на периферийной поверхности, содержащий ручку и совокупность предпочтительно стальных зубцов, проволок или иголок, причем каждая иголка прикреплена к ручке гребня, имеет рабочую кромку и периферийную поверхность, а рабочая кромка каждой иголки имеет заостренную и закругленную головку. В соответствии с концепцией указанных патентов представленный в них гребень отличается от ранее известных тем, что периферийная поверхность каждой иглы имеет шероховатость, предназначенную для захвата и вытягивания гнид, прилепившихся к волосам. Гребень также имеет другие особенности, например расстояние между соседними иглами, которое составляет от 50 до 100 мкм, с общей длиной иглы от 40 до 80 мм и эффективной длиной иглы, выходящей из ручки, в пределах от 20 до 60 мм. Свойство шероховатости, описанное в аргентинском патенте AR 03275 В 1, а также в его американском аналоге, предпочтительно основано на условии наличия винтовой канавки, имеющей, например,проход менее 4 мм. Данная шероховатость может быть также образована кольцевыми канавками с расстоянием друг от друга от 0,5 и 3 мм и глубина этих каналов может составлять менее 0,2 мм. Кроме того, данный известный гребень имеет другие характеристики, как, например, то, что он изготовлен из стали, количество игл составляет от 10 до 100, более конкретно 33 иглы, а также то, что рабочие кромки игл образуют криволинейную кромку. Желобки или канавки в гребне согласно аргентинскому патенту AR 03275 В 1 и его американскому эквиваленту 5873374 изготавливают методом машинной обработки и, в частности, с помощью режущих инструментов. Фактически как в аргентинском патенте, так и в его американском эквиваленте подчеркивается, что желобки, канавки или выступы получают за счет обработки зубцов или игл с помощью режущего инструмента, который работает на поверхности зубцов с заданной силой. Несмотря на необходимость признания того, что данные желобки или канавки показали достаточную эффективность в удалении гнид, за многие годы использования выяснилось, что такие желобки, канавки или выступы имеют по меньшей мере два недостатка, которые могут быть устранены. Один из недостатков заключается в том, что в процессе резки и удаления материала при получении желобков или канавок образуется микроскопическая поверхность, которая является слишком грубой и абразивной, эффективной для вытягивания гнид, но в определенной степени губительной для человеческого волоса. Другой аспект возможного дальнейшего усовершенствования гребня в соответствии с аргентинским патентом AR 03275 В 1 заключается в том, что наличие желобков или канавок гарантирует улучшение с точки зрения захвата и вытягивания гнид, однако некоторым гнидам удавалось избегать желобков,проскальзывая между ними без попадания между зубцами. Назначение таких канавок состоит в том, чтобы создать острые края для прерывания гладкой поверхности зубца с целью резкого изменения его геометрии и образования на нем ловушки для гниды. Однако с течением времени было установлено, что данный принцип может быть усовершенствован. Исходя из вышеизложенного, изобретатели стремились улучшить функциональные аспекты зубцов гребня для выведения головных вшей с целью достижения более эффективного их удаления по сравнению с удалением, достигаемым с помощью гребней, известных из уровня техники. В силу вышесказанного изобретатели поставили целью улучшение функциональных аспектов зуб-1 021452 цов гребня для выведения головных вшей для обеспечения еще большей эффективности по сравнению с гребнями, известными из уровня техники. Сущность изобретения Таким образом, одной из целей настоящего изобретения является получение нового гребня для выведения головных вшей, который содержит иголки, зубцы или проволоку, снабженные поверхностными средствами, способными удерживать, захватывать и вытягивать гниды, грязь и вшей без повреждения волос. Еще одной целью настоящего изобретения является создание нового гребня для выведения головных вшей, который обеспечивает эффективное удаление прилипших к волосам гнид и инородных тел не только с помощью канавок или бороздок, выполненных на зубцах или иглах гребня, но и за счет резких изменений или сокращения расстояния между зубцами. Другая цель настоящего изобретения состоит в создании нового гребня для выведения головных вшей, который содержит ручку и множество зубцов, каждый из которых имеет последовательно расположенные канавки или бороздки, предназначенные для захвата и вытягивания имеющихся на волосах вшей и гнид. Каждая канавка или бороздка имеет расположенный по бокам выступ по меньшей мере на одной из сторон. Еще одна цель настоящего изобретения заключается в создании гребня для выведения головных вшей, содержащего ручку, из которой выступают многочисленные зубцы, оснащенные шероховатыми поверхностями для захвата и вытягивания имеющихся в волосах вшей и гнид. Данные шероховатые поверхности образованы множеством последовательных канавок или бороздок, выполненных на поверхности по меньшей мере одного продольного сегмента каждого из указанных зубцов, а каждая из указанных канавок или бороздок имеет по меньшей мере с одной стороны выступ над указанной поверхностью по меньшей мере одного продольного сегмента каждого из зубцов гребня. Другая цель настоящего изобретения состоит в том, чтобы разработать способ формирования канавок и бороздок на зубцах гребня для выведения головных вшей, который содержит ручку и множество предпочтительно металлических зубцов, или игл, или проволоки. Данный способ включает в себя стадию обработки каждого зубца гребня вальцующим инструментом, который формирует указанные канавки посредством применения давления, прилагая данное давление в виде вектора силы под наклоном относительно поверхности зубцов с целью перемещения находящегося рядом с канавкой материала по меньшей мере на одну сторону канавки, образуя, таким образом, выступ с одной стороны канавки. Перечень фигур чертежей В целях пояснения и понимания предмета настоящего изобретения оно в качестве примера показано на нескольких чертежах в одной из предпочтительных форм представления. На фиг. 1 показан вид спереди гребня для удаления головных вшей в соответствии с настоящим изобретением; на фиг. 2 показана горизонтальная проекция, частично в разрезе, зубца гребня, показанного на фиг. 1, с винтовыми канавками; на фиг. 3 показана горизонтальная проекция, частично в разрезе, зубца гребня, показанного на фиг. 1, с кольцевыми канавками; на фиг. 4 показана детальная проекция части зубца гребня, показанного на фиг. 1 и 2; на фиг. 5 показан более детальный вид спереди трех зубцов гребня, показанных на фиг. 1 и 2; на фиг. 6 показан вид в разрезе элемента, помещенного в круг на фиг. 5; на фиг. 7 показан вид в частичном разрезе вальцующего инструмента, образующего канавку на зубце гребня, оставляя выступ только с одной стороны канавки; на фиг. 8 показан вид в частичном разрезе вальцующего инструмента, образующего канавку на поверхности зубца гребня, оставляя выступ с каждой стороны канавки. Сведения, подтверждающие возможность осуществления изобретения Обращаясь к чертежам, можно видеть, что настоящее изобретение представляет собой гребень для выведения головных вшей, обозначенный общей ссылочной позицией 1, содержащий ручку 2 с множеством зубьев 3, выступающих из ручки 2 параллельно друг другу и имеющих расстояние друг от друга,например, от 50 до 100 мкм, расстояние, эффективность которого уже была подтверждена в соответствии с аргентинским патентом AR 03275 В 1 теми же самыми изобретателями и владельцами настоящего изобретения. Аналогичным образом общая длина зубьев или игл может составлять от 40 до 80 мм, а эффективная длина зубьев, выступающая над ручкой, может составлять от 20 до 60 мм. В упоминаемом выше патенте зубья или иглы были оснащены шероховатыми поверхностями для захвата и вытягивания имеющихся в волосах гнид и вшей. Данные шероховатые поверхности, помимо альтернативных вариантов, описаны образованными многочисленными и последовательными канавками или бороздками, выполненными на поверхности по меньшей мере одного продольного сегмента каждого из указанных зубцов. Окончаниям 4 игл или зубцов 3 предпочтительно придали небольшую конусную форму для предотвращения повреждения кожи головы. Как показано на фиг. 2-6, изобретение также предполагает выбор рельефа канавок или бороздок либо винтовой 5, либо кольцевой 6 формы вдоль по меньшей мере одного продольного сегмента каждого из зубцов; однако изобретение не ограничено этими двумя моделями и концепции изобретения могут быть применимы к любой форме или модели канавок, бороздок или желобков при условии, что они предназначены для создания захватывающей и вытягивающей ловушки для гнид, вшей и инородных тел,приставших к волосам пациентов или пользователей. Более точно в соответствии с настоящим изобретением и наглядным изображением на фиг. 6-8 каждая винтовая 5 или кольцевая 6 канавка или бороздка по меньшей мере с одной стороны имеет выступ(кромку) 7, приподнятый над цилиндрической и, по существу, ровной поверхностью зубца 3. Зубцы находятся на расстоянии 9 друг от друга, и величина данного расстояния соответствует расчетным условиям и находится в пределах значений, упомянутых выше. Предпочтительно выполнить два выступа 7 и 8 по одному с каждой стороны канавки 5 или 6 таким образом, чтобы закрыть обе стороны канавки; при этом следует отметить, что один выступ также способен обеспечить желаемые результаты. Кроме того,выступы 7 и 8 могут иметь вершину 10, которая может образовывать острый или слегка закругленный край в зависимости от желаемой конструкции, применяемого материала и т.д. Зубцы могут находиться на расстоянии, например, от 50 до 100 мкм, а высота указанного выступа над указанной поверхностью "S" зубца составляет от 0,005 до 0,04 мм, а еще лучше на максимальное расстояние 0,01 мм. Указанные кольцевые канавки могут находиться друг от друга на расстоянии от 0,5 до 4 мм, а упомянутые винтовые канавки могут иметь винтовой проход от 0,5 до 4 мм. Как в винтовом,так и в кольцевом варианте расстояние между канавками должно составлять предпочтительно не менее 0,2 мм. В случае винтовых канавок шаг спирали должен быть правосторонним, то есть если бы винт вращался по часовой стрелке, то происходило бы его вкручивание. Кроме того, канавки соседних зубцов могут быть расположены таким образом, чтобы выступы 7 и 8 соседних зубцов не совпадали по фазе друг с другом, как это показано на фиг. 5 и 6, или находились напротив друг друга. В обоих случаях расстояние между двумя соседними зубцами 9 будет минимальным и, следовательно, будет способствовать ограничению прохождения волоса 11, удерживая гниду или инородное тело 12. В качестве способа обеспечения наличия выступов 7, 8 и в отличие от известных способов настоящее изобретение представляет способ образования канавок 5, 6 и выступов 7, 8 на зубцах 3 гребня 1. Фактически, тогда как шероховатые поверхности и канавки на зубцах гребня, известные из уровня техники, в том числе из патента AR 03275 В 1, достигаются за счет применения режущих инструментов для обработки поверхности зубца, что приводит к образованию канавок, которые являются очень грубыми и абразивными, в настоящем изобретении используется другой способ, который успешно решает две проблемы известных гребней. Одна из проблем заключается в абразивности канавок, а другая проблема в отсутствии необходимой структуры на зубцах для более эффективного захвата гнид. В соответствии с изобретением канавки выполняют способом прокатки (расплющивания), а не резки и, в частности, выполняется единственная стадия деформации материала зубца, на которой на каждый зубец гребня воздействуют инструментом 13 для вальцевания давлением, который формирует такие канавки или бороздки 5, 6 воздействием давления. Указанное давление прикладывают с вектором силы F1,который может быть наклонен относительно упомянутой поверхности "S" зубца, как это показано на фиг. 7, таким образом, чтобы сдвинуть материал рядом с канавкой по меньшей мере к одной стороне канавки, образуя выступ 7 по меньшей мере на одной указанной стороне канавки. В качестве альтернативного варианта способ по изобретению предполагает использование вальцующего инструмента 14, как показано на фиг. 8, который оказывает воздействие F2 перпендикулярно поверхности зубца 3 с целью смещения материала рядом с канавкой к обеим сторонам канавки, образуя,таким образом, упомянутые выступы 7, 8 с обеих сторон канавки. Данная технология производства представляет собой холодную прокатку и канавка или паз 5, например, может быть выполнена путем вращения инструмента вокруг проволоки в момент ее прохождения через инструмент. Фактически инструмент 13 или 14 может быть единым или многократным. Настоящее изобретение является новым по сравнению с уровнем техники. Например, гребень согласно патенту AR 03275 В 1 успешно применяется для захватывания гниды в паз при движении зубца под углом 90 и может обеспечивать захват гниды при ее вхождении в бороздку на зубце. С помощью настоящего изобретения при наличии одного или двух выступов 7, 8 можно увеличить активную зону для захвата гнид выступами и канавкой, а также создать выступающую часть, которая обеспечивает дополнительный захват. В данном случае гниды более часто сталкиваются с выступами по сравнению с вариантом их попадания в бороздку, предусмотренную в известном гребне. С помощью выступов в соответствии с изобретением достигается два эффекта: увеличение вероятности захвата гнид в результате увеличения площади шероховатой поверхности, а также увеличение шероховатости. В данном случае шероховатая поверхность проходит по общей образующей линии цилиндра, облегчая захват гнид. Ободок, выступающий, например, под углом 90 относительно движения гниды, вытягивает и/или разрушает гниду на своем пути. Обращая внимание на способ перемещения данных гребней по голове, можно заметить, что движение зубца с имеющимися на нем канавками и выступами,относительно гнид на волосах, имеет составляющую, перпендикулярную зубцу, а другая составляющая направлена вдоль оси зубца. Общее перемещение гниды относительно канавки в таком случае происхо-3 021452 дит под углом практически 90 относительно своего движения. Таким образом, при прохождении гребня прилипшие к волосам гниды захватываются либо выступами, либо канавками на зубцах. На фиг. 6 показано продольное сечение зубца, на котором виден профиль контакта и прилипшую к волосу гниду, которая вытягивается выступами и канавкой. Как показано на данном чертеже, высота "Н" каждого выступа 7, 8 не должна превышать 0,04 мм. Другой аспект, который усовершенствует настоящее изобретение, заключается в том, что при отсутствии удаления стружки в процессе изготовления материал зубца принимает пластическое состояние под давлением раскатки (вальцевания), перемещается и остается на краях, образуя, таким образом, выступы 7, 8. Получаемая в результате этого поверхность канавки не является абразивной, в то время как ее выступы становятся очень действенными. Используемый в процессе производства способ прокатки также улучшает устойчивость зубца к изгибу, которая является важным параметром с точки зрения эффективности гребня. Данное улучшение достигается благодаря тому факту, что получаемый паз не разрезает волокна материала, как это происходит в случае удаления стружки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гребень для выведения головных вшей, содержащий ручку с множеством выступающих из нее зубцов, которые имеют шероховатые поверхности для захвата и вытягивания имеющихся в волосах вшей и гнид, в котором указанные шероховатые поверхности образованы множеством последовательных канавок или бороздок, выполненных на поверхности по меньшей мере одного продольного сегмента каждого из указанных зубцов, отличающийся тем, что каждая из указанных канавок или бороздок имеет, по меньшей мере, с одной стороны выступ над указанной поверхностью по меньшей мере одного продольного сегмента каждого из зубцов гребня. 2. Гребень по п.1, в котором расстояние между указанными зубцами составляет от 0,05 до 0,1 мм, а высота указанного выступа над поверхностью зубца составляет от 0,005 до 0,04 мм. 3. Гребень по п.2, в котором указанные канавки проходят по окружности зубца и находятся друг от друга на расстоянии от 0,5 до 4 мм. 4. Гребень по п.2, в котором указанные канавки расположены спиралеобразно вокруг зубца и проход указанной спирали составляет от 0,5 до 4 мм. 5. Гребень по любому из предшествующих пунктов, в котором каждый из указанных выступов имеет острую верхнюю кромку. 6. Гребень по любому из пп.1-4, в котором каждый из указанных выступов имеет слегка закругленную верхнюю кромку. 7. Гребень по любому из предшествующих пунктов, в котором канавки с выступами соседних зубцов сдвинуты друг относительно друга. 8. Гребень по любому из пп.1-6, в котором канавки с выступами соседних зубцов расположены друг напротив друга. 9. Гребень по любому из предшествующих пунктов, в котором указанные выступы выполнены с обеих сторон каждой канавки. 10. Способ изготовления гребня по пп.1-9, в котором на каждый зубец гребня воздействуют инструментом для вальцевания давлением для формирования канавок или бороздок, причем давление прикладывают таким образом, чтобы сдвинуть материал рядом с канавкой по меньшей мере к одной стороне канавки, образуя, таким образом, выступ по меньшей мере на одной указанной стороне канавки. 11. Способ по п.10, в котором с помощью указанного вальцующего инструмента силу прикладывают перпендикулярно поверхности указанного зубца таким образом, чтобы сдвинуть материал рядом с канавкой к обеим сторонам канавки, образуя, таким образом, указанный выступ на обеих сторонах канавки.
