Устройство для светового лечения волосистой части кожи головы для стимуляции роста волос

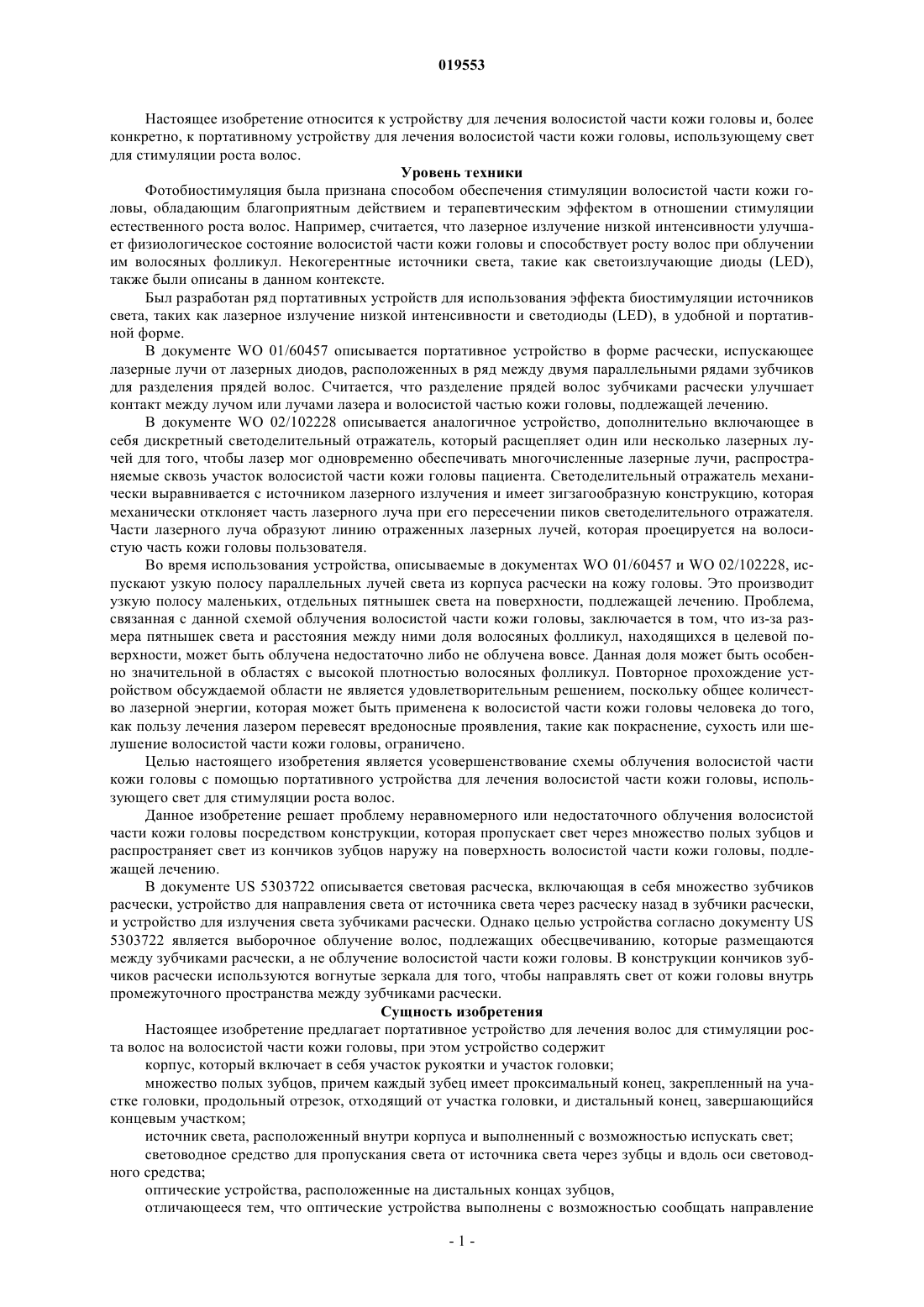

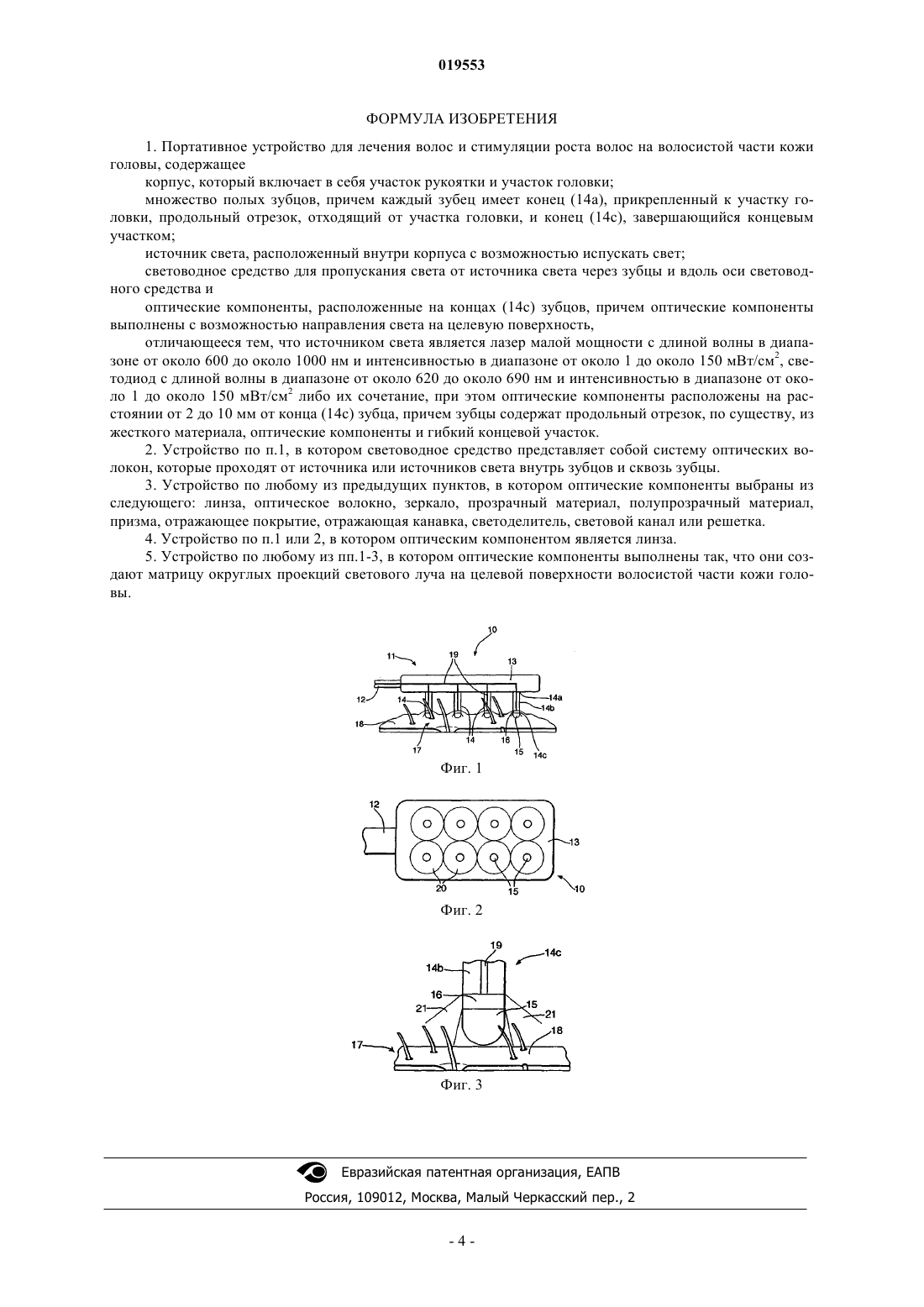

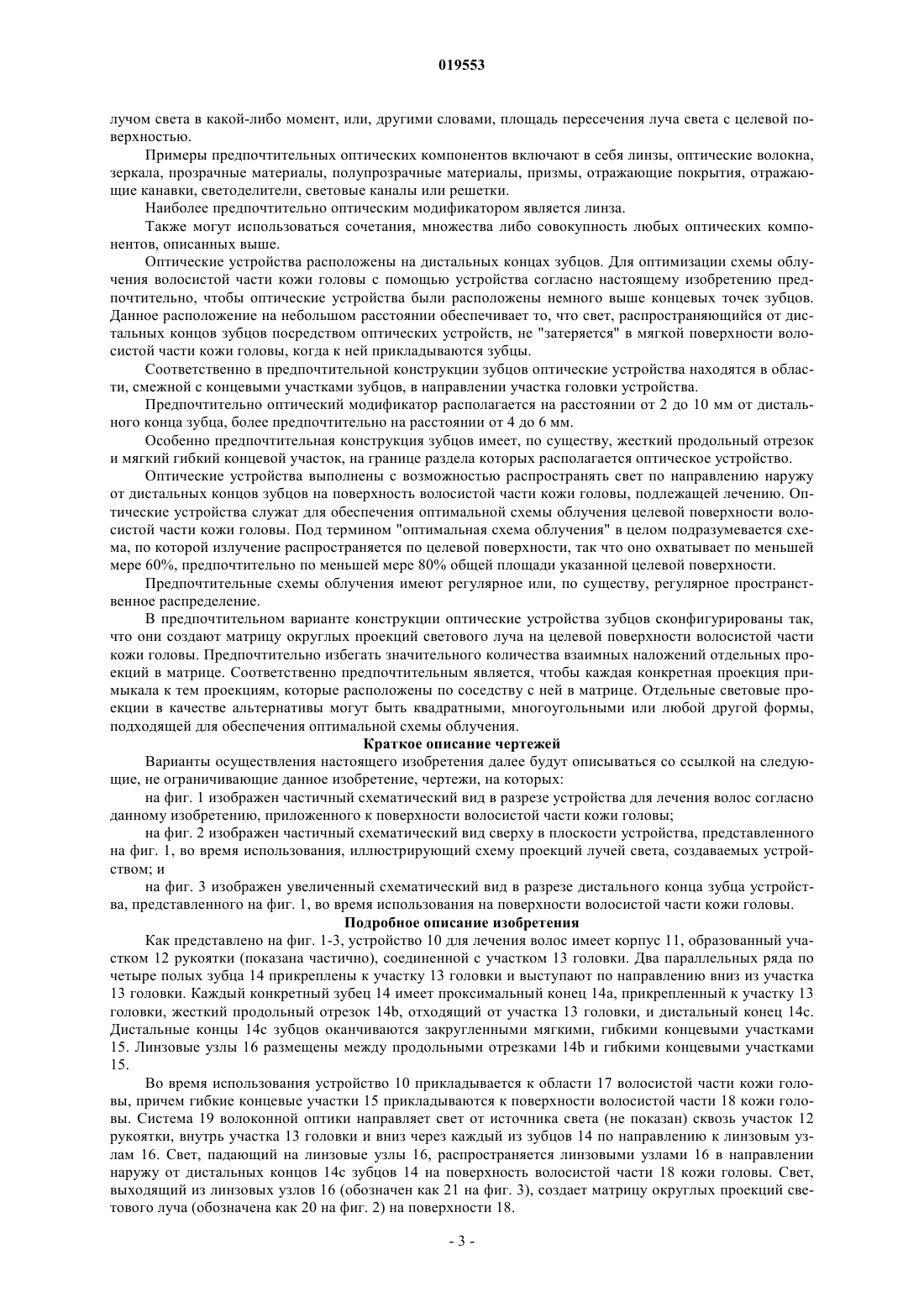

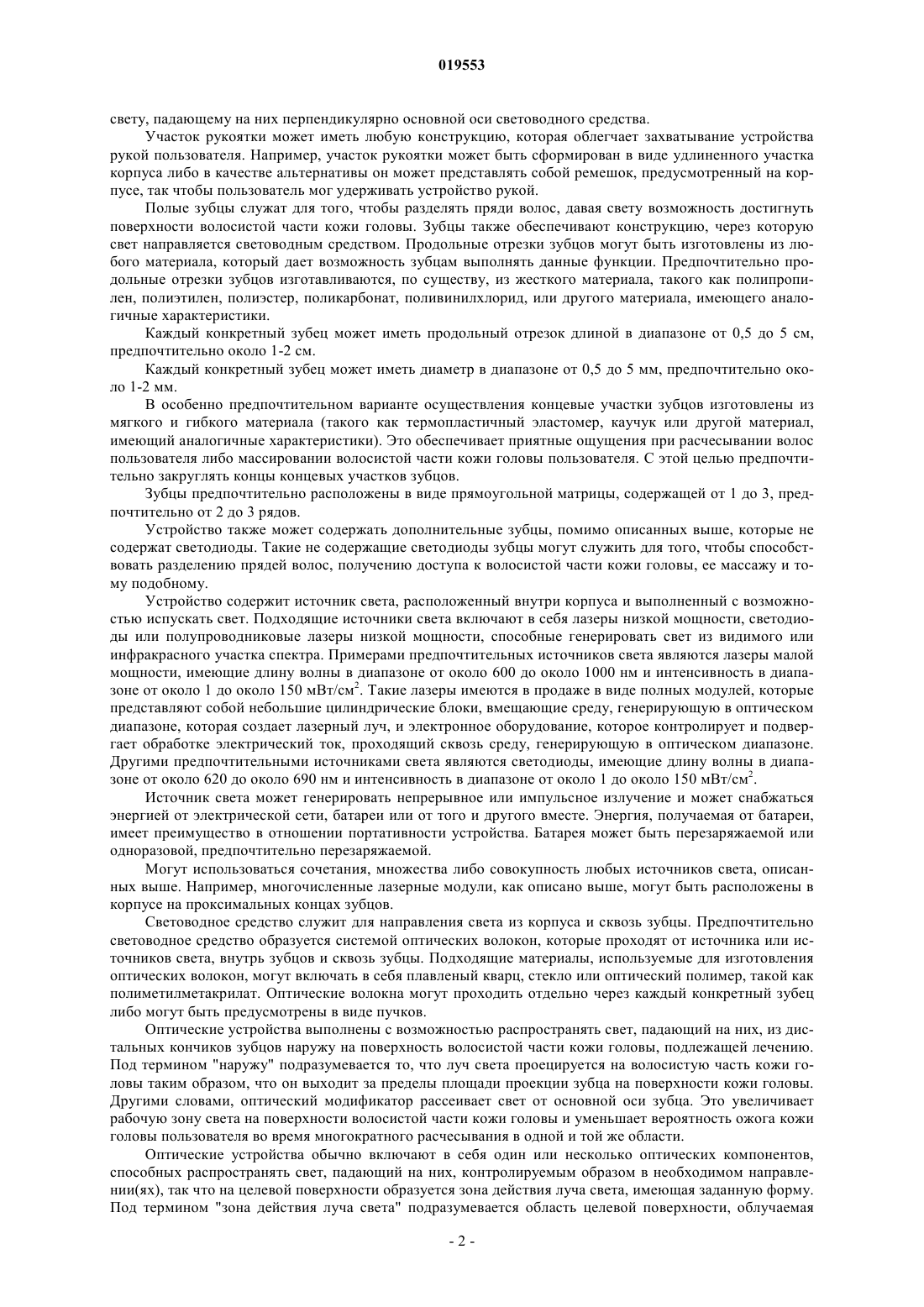

УСТРОЙСТВО ДЛЯ СВЕТОВОГО ЛЕЧЕНИЯ ВОЛОСИСТОЙ ЧАСТИ КОЖИ ГОЛОВЫ ДЛЯ СТИМУЛЯЦИИ РОСТА ВОЛОС Изобретение предлагает портативное устройство для лечения волос для стимуляции роста волос на волосистой части кожи головы, при этом устройство содержит корпус, который включает в себя участок рукоятки и участок головки; множество полых зубцов, причем каждый зубец имеет проксимальный конец, закрепленный на участке головки, продольный отрезок, отходящий от участка головки, и дистальный конец, завершающийся концевым участком; источник света,расположенный внутри корпуса и выполненный с возможностью испускать свет; световодное средство для пропускания света от источника света через зубцы и вдоль оси световодного средства и оптические устройства, расположенные на дистальных концах зубцов; отличающееся тем, что оптические устройства выполнены с возможностью сообщать направление свету, падающему на них перпендикулярно основной оси световодного средства. Настоящее изобретение относится к устройству для лечения волосистой части кожи головы и, более конкретно, к портативному устройству для лечения волосистой части кожи головы, использующему свет для стимуляции роста волос. Уровень техники Фотобиостимуляция была признана способом обеспечения стимуляции волосистой части кожи головы, обладающим благоприятным действием и терапевтическим эффектом в отношении стимуляции естественного роста волос. Например, считается, что лазерное излучение низкой интенсивности улучшает физиологическое состояние волосистой части кожи головы и способствует росту волос при облучении им волосяных фолликул. Некогерентные источники света, такие как светоизлучающие диоды (LED),также были описаны в данном контексте. Был разработан ряд портативных устройств для использования эффекта биостимуляции источников света, таких как лазерное излучение низкой интенсивности и светодиоды (LED), в удобной и портативной форме. В документе WO 01/60457 описывается портативное устройство в форме расчески, испускающее лазерные лучи от лазерных диодов, расположенных в ряд между двумя параллельными рядами зубчиков для разделения прядей волос. Считается, что разделение прядей волос зубчиками расчески улучшает контакт между лучом или лучами лазера и волосистой частью кожи головы, подлежащей лечению. В документе WO 02/102228 описывается аналогичное устройство, дополнительно включающее в себя дискретный светоделительный отражатель, который расщепляет один или несколько лазерных лучей для того, чтобы лазер мог одновременно обеспечивать многочисленные лазерные лучи, распространяемые сквозь участок волосистой части кожи головы пациента. Светоделительный отражатель механически выравнивается с источником лазерного излучения и имеет зигзагообразную конструкцию, которая механически отклоняет часть лазерного луча при его пересечении пиков светоделительного отражателя. Части лазерного луча образуют линию отраженных лазерных лучей, которая проецируется на волосистую часть кожи головы пользователя. Во время использования устройства, описываемые в документах WO 01/60457 и WO 02/102228, испускают узкую полосу параллельных лучей света из корпуса расчески на кожу головы. Это производит узкую полосу маленьких, отдельных пятнышек света на поверхности, подлежащей лечению. Проблема,связанная с данной схемой облучения волосистой части кожи головы, заключается в том, что из-за размера пятнышек света и расстояния между ними доля волосяных фолликул, находящихся в целевой поверхности, может быть облучена недостаточно либо не облучена вовсе. Данная доля может быть особенно значительной в областях с высокой плотностью волосяных фолликул. Повторное прохождение устройством обсуждаемой области не является удовлетворительным решением, поскольку общее количество лазерной энергии, которая может быть применена к волосистой части кожи головы человека до того,как пользу лечения лазером перевесят вредоносные проявления, такие как покраснение, сухость или шелушение волосистой части кожи головы, ограничено. Целью настоящего изобретения является усовершенствование схемы облучения волосистой части кожи головы с помощью портативного устройства для лечения волосистой части кожи головы, использующего свет для стимуляции роста волос. Данное изобретение решает проблему неравномерного или недостаточного облучения волосистой части кожи головы посредством конструкции, которая пропускает свет через множество полых зубцов и распространяет свет из кончиков зубцов наружу на поверхность волосистой части кожи головы, подлежащей лечению. В документе US 5303722 описывается световая расческа, включающая в себя множество зубчиков расчески, устройство для направления света от источника света через расческу назад в зубчики расчески,и устройство для излучения света зубчиками расчески. Однако целью устройства согласно документу US 5303722 является выборочное облучение волос, подлежащих обесцвечиванию, которые размещаются между зубчиками расчески, а не облучение волосистой части кожи головы. В конструкции кончиков зубчиков расчески используются вогнутые зеркала для того, чтобы направлять свет от кожи головы внутрь промежуточного пространства между зубчиками расчески. Сущность изобретения Настоящее изобретение предлагает портативное устройство для лечения волос для стимуляции роста волос на волосистой части кожи головы, при этом устройство содержит корпус, который включает в себя участок рукоятки и участок головки; множество полых зубцов, причем каждый зубец имеет проксимальный конец, закрепленный на участке головки, продольный отрезок, отходящий от участка головки, и дистальный конец, завершающийся концевым участком; источник света, расположенный внутри корпуса и выполненный с возможностью испускать свет; световодное средство для пропускания света от источника света через зубцы и вдоль оси световодного средства; оптические устройства, расположенные на дистальных концах зубцов,отличающееся тем, что оптические устройства выполнены с возможностью сообщать направление свету, падающему на них перпендикулярно основной оси световодного средства. Участок рукоятки может иметь любую конструкцию, которая облегчает захватывание устройства рукой пользователя. Например, участок рукоятки может быть сформирован в виде удлиненного участка корпуса либо в качестве альтернативы он может представлять собой ремешок, предусмотренный на корпусе, так чтобы пользователь мог удерживать устройство рукой. Полые зубцы служат для того, чтобы разделять пряди волос, давая свету возможность достигнуть поверхности волосистой части кожи головы. Зубцы также обеспечивают конструкцию, через которую свет направляется световодным средством. Продольные отрезки зубцов могут быть изготовлены из любого материала, который дает возможность зубцам выполнять данные функции. Предпочтительно продольные отрезки зубцов изготавливаются, по существу, из жесткого материала, такого как полипропилен, полиэтилен, полиэстер, поликарбонат, поливинилхлорид, или другого материала, имеющего аналогичные характеристики. Каждый конкретный зубец может иметь продольный отрезок длиной в диапазоне от 0,5 до 5 см,предпочтительно около 1-2 см. Каждый конкретный зубец может иметь диаметр в диапазоне от 0,5 до 5 мм, предпочтительно около 1-2 мм. В особенно предпочтительном варианте осуществления концевые участки зубцов изготовлены из мягкого и гибкого материала (такого как термопластичный эластомер, каучук или другой материал,имеющий аналогичные характеристики). Это обеспечивает приятные ощущения при расчесывании волос пользователя либо массировании волосистой части кожи головы пользователя. С этой целью предпочтительно закруглять концы концевых участков зубцов. Зубцы предпочтительно расположены в виде прямоугольной матрицы, содержащей от 1 до 3, предпочтительно от 2 до 3 рядов. Устройство также может содержать дополнительные зубцы, помимо описанных выше, которые не содержат светодиоды. Такие не содержащие светодиоды зубцы могут служить для того, чтобы способствовать разделению прядей волос, получению доступа к волосистой части кожи головы, ее массажу и тому подобному. Устройство содержит источник света, расположенный внутри корпуса и выполненный с возможностью испускать свет. Подходящие источники света включают в себя лазеры низкой мощности, светодиоды или полупроводниковые лазеры низкой мощности, способные генерировать свет из видимого или инфракрасного участка спектра. Примерами предпочтительных источников света являются лазеры малой мощности, имеющие длину волны в диапазоне от около 600 до около 1000 нм и интенсивность в диапазоне от около 1 до около 150 мВт/см 2. Такие лазеры имеются в продаже в виде полных модулей, которые представляют собой небольшие цилиндрические блоки, вмещающие среду, генерирующую в оптическом диапазоне, которая создает лазерный луч, и электронное оборудование, которое контролирует и подвергает обработке электрический ток, проходящий сквозь среду, генерирующую в оптическомдиапазоне. Другими предпочтительными источниками света являются светодиоды, имеющие длину волны в диапазоне от около 620 до около 690 нм и интенсивность в диапазоне от около 1 до около 150 мВт/см 2. Источник света может генерировать непрерывное или импульсное излучение и может снабжаться энергией от электрической сети, батареи или от того и другого вместе. Энергия, получаемая от батареи,имеет преимущество в отношении портативности устройства. Батарея может быть перезаряжаемой или одноразовой, предпочтительно перезаряжаемой. Могут использоваться сочетания, множества либо совокупность любых источников света, описанных выше. Например, многочисленные лазерные модули, как описано выше, могут быть расположены в корпусе на проксимальных концах зубцов. Световодное средство служит для направления света из корпуса и сквозь зубцы. Предпочтительно световодное средство образуется системой оптических волокон, которые проходят от источника или источников света, внутрь зубцов и сквозь зубцы. Подходящие материалы, используемые для изготовления оптических волокон, могут включать в себя плавленый кварц, стекло или оптический полимер, такой как полиметилметакрилат. Оптические волокна могут проходить отдельно через каждый конкретный зубец либо могут быть предусмотрены в виде пучков. Оптические устройства выполнены с возможностью распространять свет, падающий на них, из дистальных кончиков зубцов наружу на поверхность волосистой части кожи головы, подлежащей лечению. Под термином "наружу" подразумевается то, что луч света проецируется на волосистую часть кожи головы таким образом, что он выходит за пределы площади проекции зубца на поверхности кожи головы. Другими словами, оптический модификатор рассеивает свет от основной оси зубца. Это увеличивает рабочую зону света на поверхности волосистой части кожи головы и уменьшает вероятность ожога кожи головы пользователя во время многократного расчесывания в одной и той же области. Оптические устройства обычно включают в себя один или несколько оптических компонентов,способных распространять свет, падающий на них, контролируемым образом в необходимом направлении(ях), так что на целевой поверхности образуется зона действия луча света, имеющая заданную форму. Под термином "зона действия луча света" подразумевается область целевой поверхности, облучаемая лучом света в какой-либо момент, или, другими словами, площадь пересечения луча света с целевой поверхностью. Примеры предпочтительных оптических компонентов включают в себя линзы, оптические волокна,зеркала, прозрачные материалы, полупрозрачные материалы, призмы, отражающие покрытия, отражающие канавки, светоделители, световые каналы или решетки. Наиболее предпочтительно оптическим модификатором является линза. Также могут использоваться сочетания, множества либо совокупность любых оптических компонентов, описанных выше. Оптические устройства расположены на дистальных концах зубцов. Для оптимизации схемы облучения волосистой части кожи головы с помощью устройства согласно настоящему изобретению предпочтительно, чтобы оптические устройства были расположены немного выше концевых точек зубцов. Данное расположение на небольшом расстоянии обеспечивает то, что свет, распространяющийся от дистальных концов зубцов посредством оптических устройств, не "затеряется" в мягкой поверхности волосистой части кожи головы, когда к ней прикладываются зубцы. Соответственно в предпочтительной конструкции зубцов оптические устройства находятся в области, смежной с концевыми участками зубцов, в направлении участка головки устройства. Предпочтительно оптический модификатор располагается на расстоянии от 2 до 10 мм от дистального конца зубца, более предпочтительно на расстоянии от 4 до 6 мм. Особенно предпочтительная конструкция зубцов имеет, по существу, жесткий продольный отрезок и мягкий гибкий концевой участок, на границе раздела которых располагается оптическое устройство. Оптические устройства выполнены с возможностью распространять свет по направлению наружу от дистальных концов зубцов на поверхность волосистой части кожи головы, подлежащей лечению. Оптические устройства служат для обеспечения оптимальной схемы облучения целевой поверхности волосистой части кожи головы. Под термином "оптимальная схема облучения" в целом подразумевается схема, по которой излучение распространяется по целевой поверхности, так что оно охватывает по меньшей мере 60%, предпочтительно по меньшей мере 80% общей площади указанной целевой поверхности. Предпочтительные схемы облучения имеют регулярное или, по существу, регулярное пространственное распределение. В предпочтительном варианте конструкции оптические устройства зубцов сконфигурированы так,что они создают матрицу округлых проекций светового луча на целевой поверхности волосистой части кожи головы. Предпочтительно избегать значительного количества взаимных наложений отдельных проекций в матрице. Соответственно предпочтительным является, чтобы каждая конкретная проекция примыкала к тем проекциям, которые расположены по соседству с ней в матрице. Отдельные световые проекции в качестве альтернативы могут быть квадратными, многоугольными или любой другой формы,подходящей для обеспечения оптимальной схемы облучения. Краткое описание чертежей Варианты осуществления настоящего изобретения далее будут описываться со ссылкой на следующие, не ограничивающие данное изобретение, чертежи, на которых: на фиг. 1 изображен частичный схематический вид в разрезе устройства для лечения волос согласно данному изобретению, приложенного к поверхности волосистой части кожи головы; на фиг. 2 изображен частичный схематический вид сверху в плоскости устройства, представленного на фиг. 1, во время использования, иллюстрирующий схему проекций лучей света, создаваемых устройством; и на фиг. 3 изображен увеличенный схематический вид в разрезе дистального конца зубца устройства, представленного на фиг. 1, во время использования на поверхности волосистой части кожи головы. Подробное описание изобретения Как представлено на фиг. 1-3, устройство 10 для лечения волос имеет корпус 11, образованный участком 12 рукоятки (показана частично), соединенной с участком 13 головки. Два параллельных ряда по четыре полых зубца 14 прикреплены к участку 13 головки и выступают по направлению вниз из участка 13 головки. Каждый конкретный зубец 14 имеет проксимальный конец 14 а, прикрепленный к участку 13 головки, жесткий продольный отрезок 14b, отходящий от участка 13 головки, и дистальный конец 14 с. Дистальные концы 14 с зубцов оканчиваются закругленными мягкими, гибкими концевыми участками 15. Линзовые узлы 16 размещены между продольными отрезками 14b и гибкими концевыми участками 15. Во время использования устройство 10 прикладывается к области 17 волосистой части кожи головы, причем гибкие концевые участки 15 прикладываются к поверхности волосистой части 18 кожи головы. Система 19 волоконной оптики направляет свет от источника света (не показан) сквозь участок 12 рукоятки, внутрь участка 13 головки и вниз через каждый из зубцов 14 по направлению к линзовым узлам 16. Свет, падающий на линзовые узлы 16, распространяется линзовыми узлами 16 в направлении наружу от дистальных концов 14 с зубцов 14 на поверхность волосистой части 18 кожи головы. Свет,выходящий из линзовых узлов 16 (обозначен как 21 на фиг. 3), создает матрицу округлых проекций светового луча (обозначена как 20 на фиг. 2) на поверхности 18. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Портативное устройство для лечения волос и стимуляции роста волос на волосистой части кожи головы, содержащее корпус, который включает в себя участок рукоятки и участок головки; множество полых зубцов, причем каждый зубец имеет конец (14 а), прикрепленный к участку головки, продольный отрезок, отходящий от участка головки, и конец (14 с), завершающийся концевым участком; источник света, расположенный внутри корпуса с возможностью испускать свет; световодное средство для пропускания света от источника света через зубцы и вдоль оси световодного средства и оптические компоненты, расположенные на концах (14 с) зубцов, причем оптические компоненты выполнены с возможностью направления света на целевую поверхность,отличающееся тем, что источником света является лазер малой мощности с длиной волны в диапазоне от около 600 до около 1000 нм и интенсивностью в диапазоне от около 1 до около 150 мВт/см 2, светодиод с длиной волны в диапазоне от около 620 до около 690 нм и интенсивностью в диапазоне от около 1 до около 150 мВт/см 2 либо их сочетание, при этом оптические компоненты расположены на расстоянии от 2 до 10 мм от конца (14 с) зубца, причем зубцы содержат продольный отрезок, по существу, из жесткого материала, оптические компоненты и гибкий концевой участок. 2. Устройство по п.1, в котором световодное средство представляет собой систему оптических волокон, которые проходят от источника или источников света внутрь зубцов и сквозь зубцы. 3. Устройство по любому из предыдущих пунктов, в котором оптические компоненты выбраны из следующего: линза, оптическое волокно, зеркало, прозрачный материал, полупрозрачный материал,призма, отражающее покрытие, отражающая канавка, светоделитель, световой канал или решетка. 4. Устройство по п.1 или 2, в котором оптическим компонентом является линза. 5. Устройство по любому из пп.1-3, в котором оптические компоненты выполнены так, что они создают матрицу округлых проекций светового луча на целевой поверхности волосистой части кожи головы.
