Защитная маска

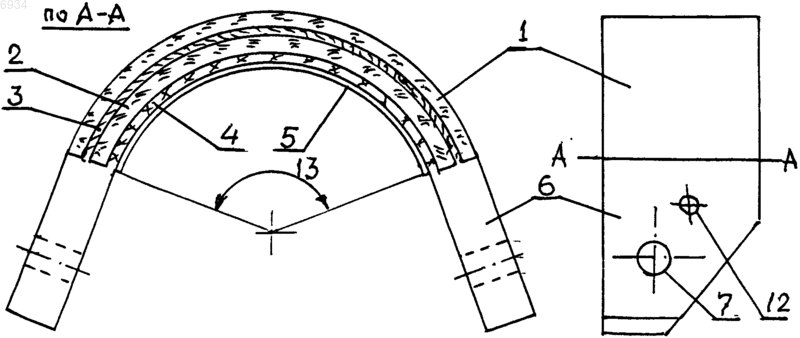

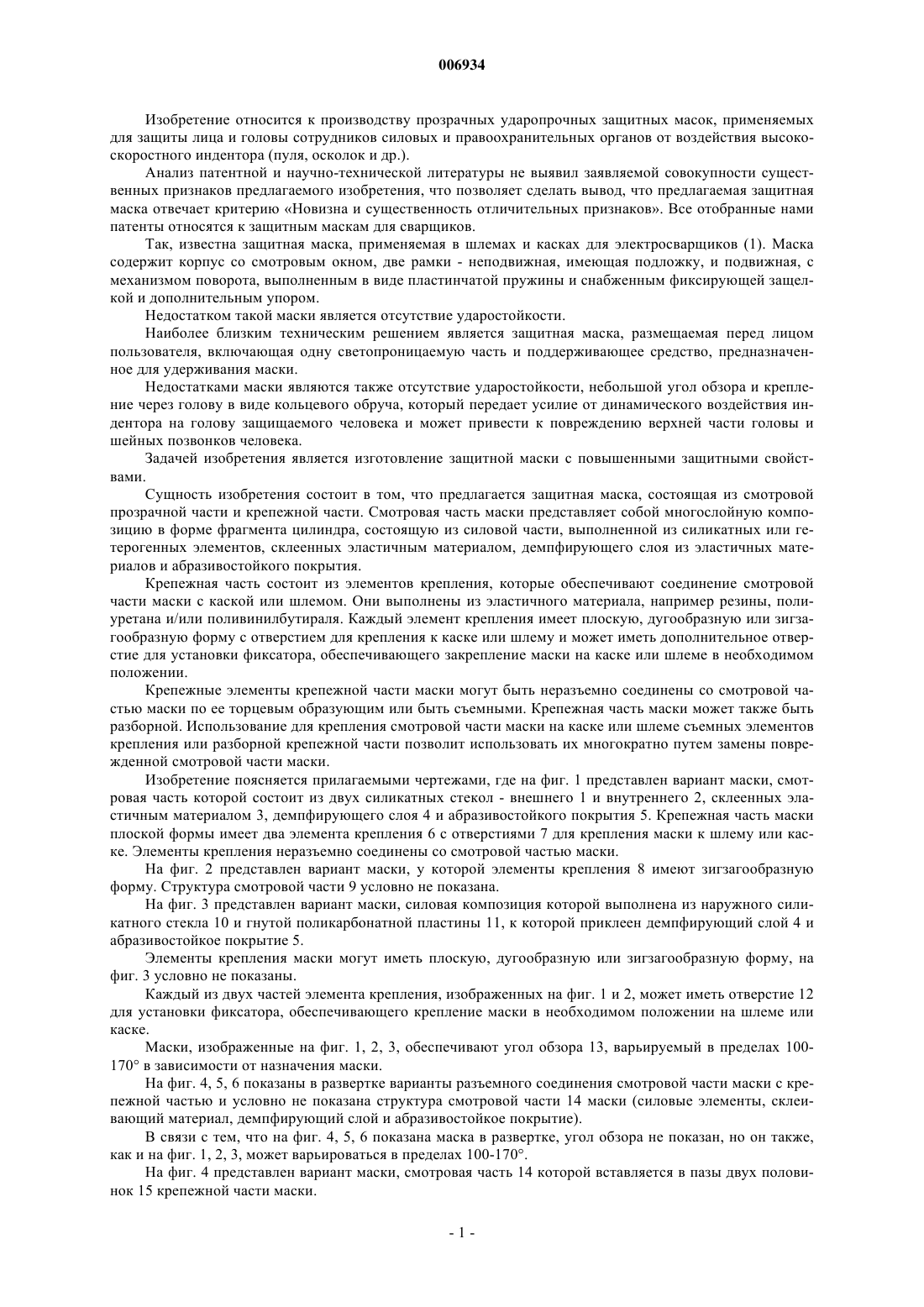

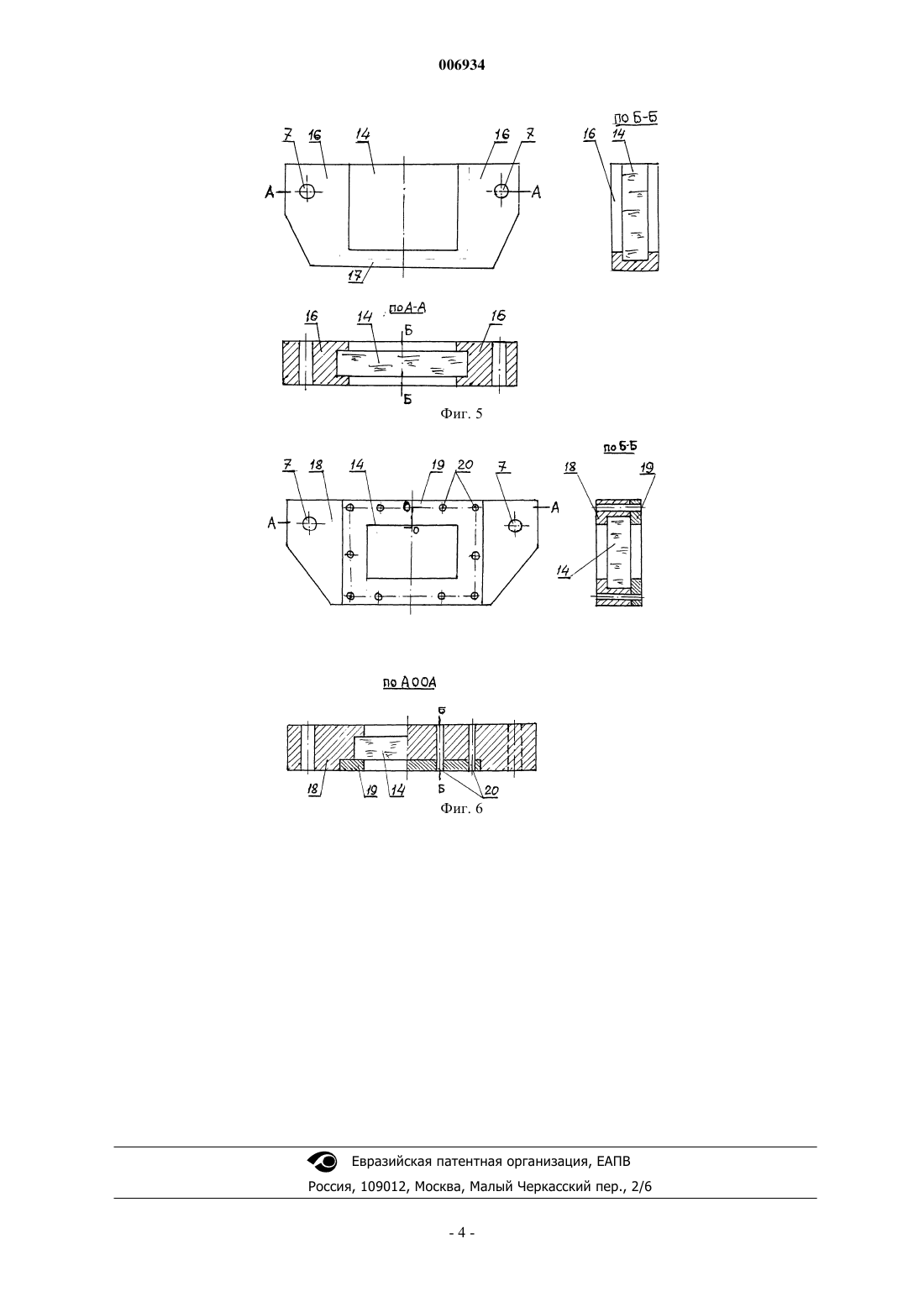

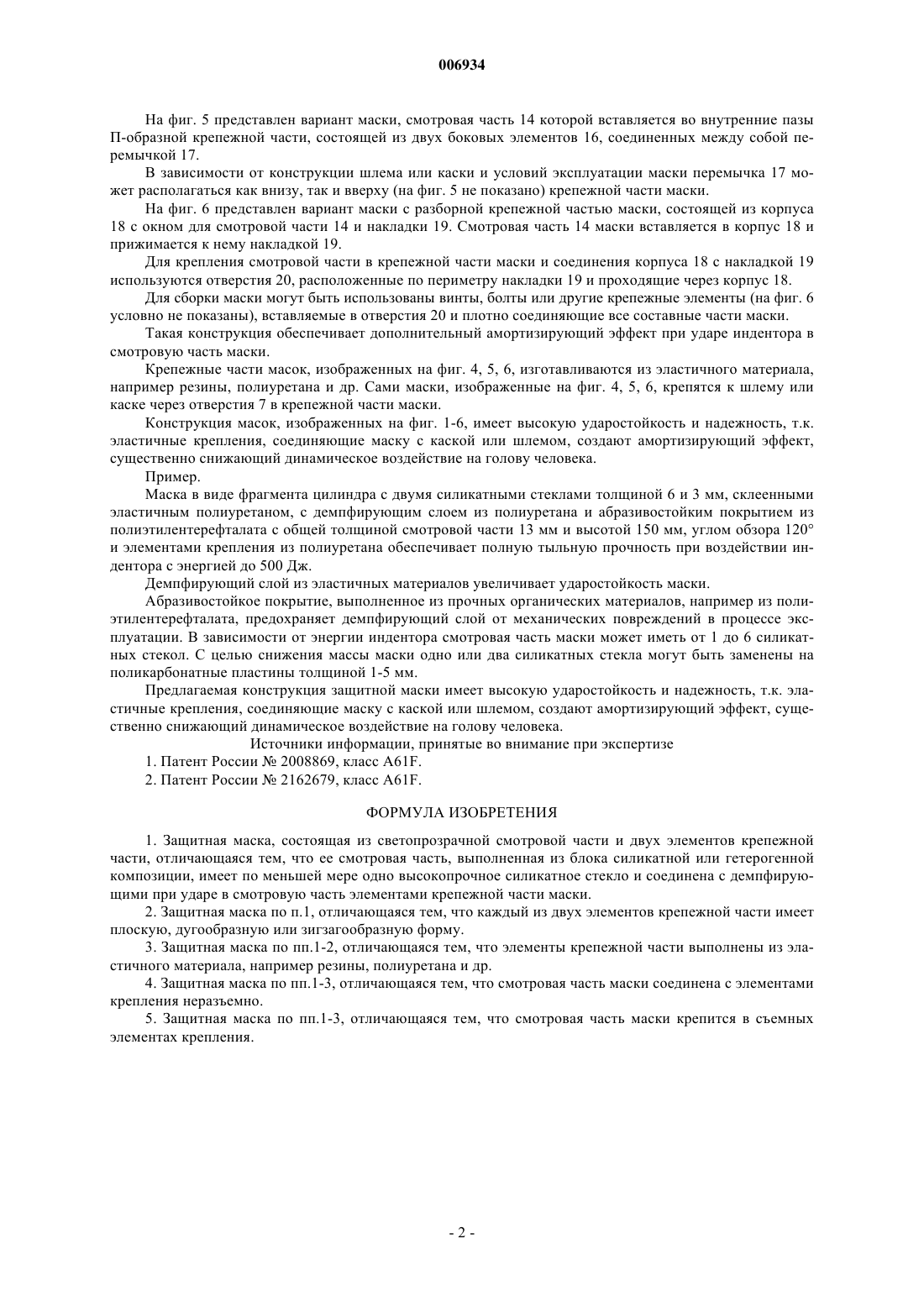

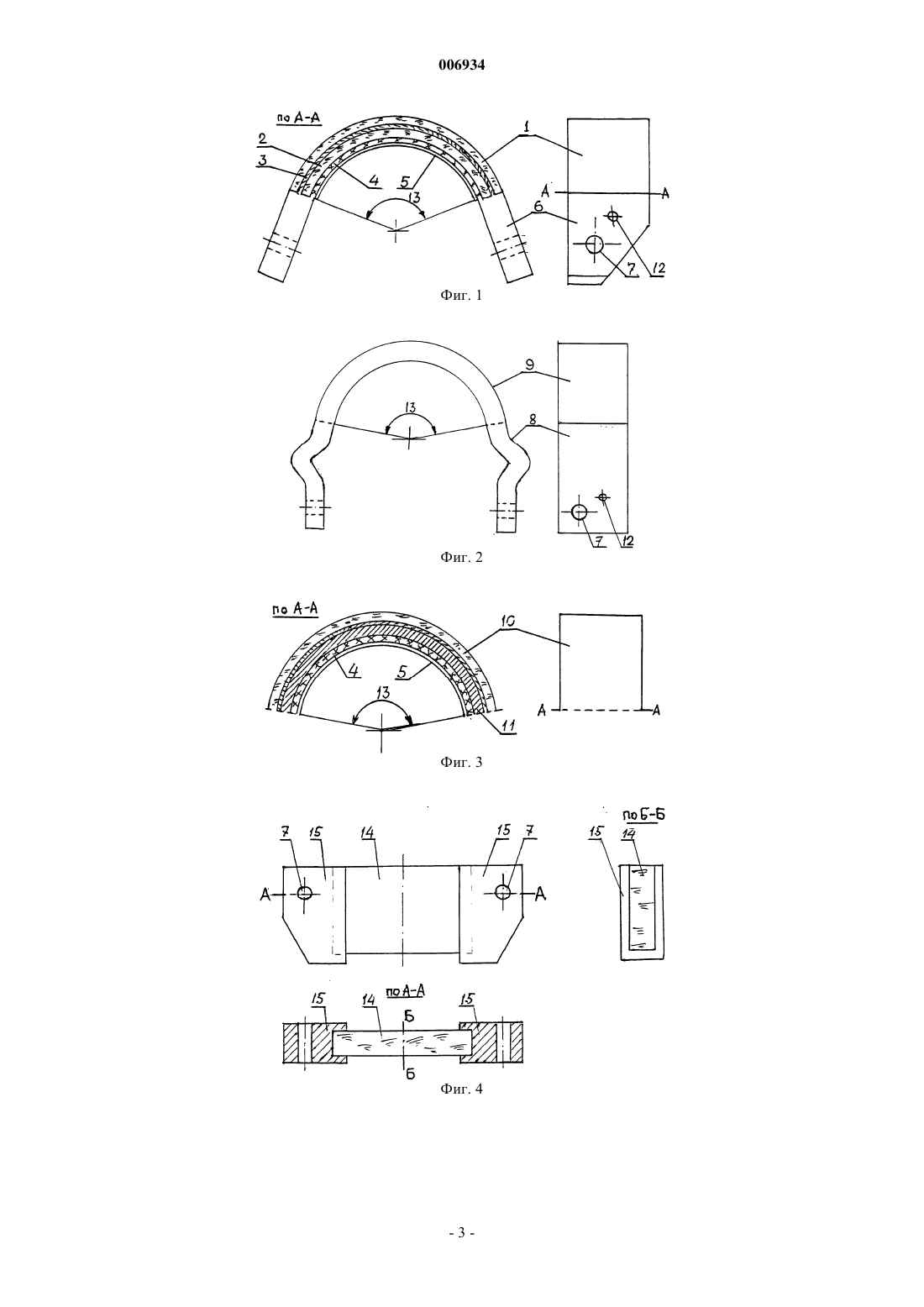

006934 Изобретение относится к производству прозрачных ударопрочных защитных масок, применяемых для защиты лица и головы сотрудников силовых и правоохранительных органов от воздействия высокоскоростного индентора (пуля, осколок и др.). Анализ патентной и научно-технической литературы не выявил заявляемой совокупности существенных признаков предлагаемого изобретения, что позволяет сделать вывод, что предлагаемая защитная маска отвечает критерию Новизна и существенность отличительных признаков. Все отобранные нами патенты относятся к защитным маскам для сварщиков. Так, известна защитная маска, применяемая в шлемах и касках для электросварщиков (1). Маска содержит корпус со смотровым окном, две рамки - неподвижная, имеющая подложку, и подвижная, с механизмом поворота, выполненным в виде пластинчатой пружины и снабженным фиксирующей защелкой и дополнительным упором. Недостатком такой маски является отсутствие ударостойкости. Наиболее близким техническим решением является защитная маска, размещаемая перед лицом пользователя, включающая одну светопроницаемую часть и поддерживающее средство, предназначенное для удерживания маски. Недостатками маски являются также отсутствие ударостойкости, небольшой угол обзора и крепление через голову в виде кольцевого обруча, который передает усилие от динамического воздействия индентора на голову защищаемого человека и может привести к повреждению верхней части головы и шейных позвонков человека. Задачей изобретения является изготовление защитной маски с повышенными защитными свойствами. Сущность изобретения состоит в том, что предлагается защитная маска, состоящая из смотровой прозрачной части и крепежной части. Смотровая часть маски представляет собой многослойную композицию в форме фрагмента цилиндра, состоящую из силовой части, выполненной из силикатных или гетерогенных элементов, склеенных эластичным материалом, демпфирующего слоя из эластичных материалов и абразивостойкого покрытия. Крепежная часть состоит из элементов крепления, которые обеспечивают соединение смотровой части маски с каской или шлемом. Они выполнены из эластичного материала, например резины, полиуретана и/или поливинилбутираля. Каждый элемент крепления имеет плоскую, дугообразную или зигзагообразную форму с отверстием для крепления к каске или шлему и может иметь дополнительное отверстие для установки фиксатора, обеспечивающего закрепление маски на каске или шлеме в необходимом положении. Крепежные элементы крепежной части маски могут быть неразъемно соединены со смотровой частью маски по ее торцевым образующим или быть съемными. Крепежная часть маски может также быть разборной. Использование для крепления смотровой части маски на каске или шлеме съемных элементов крепления или разборной крепежной части позволит использовать их многократно путем замены поврежденной смотровой части маски. Изобретение поясняется прилагаемыми чертежами, где на фиг. 1 представлен вариант маски, смотровая часть которой состоит из двух силикатных стекол - внешнего 1 и внутреннего 2, склеенных эластичным материалом 3, демпфирующего слоя 4 и абразивостойкого покрытия 5. Крепежная часть маски плоской формы имеет два элемента крепления 6 с отверстиями 7 для крепления маски к шлему или каске. Элементы крепления неразъемно соединены со смотровой частью маски. На фиг. 2 представлен вариант маски, у которой элементы крепления 8 имеют зигзагообразную форму. Структура смотровой части 9 условно не показана. На фиг. 3 представлен вариант маски, силовая композиция которой выполнена из наружного силикатного стекла 10 и гнутой поликарбонатной пластины 11, к которой приклеен демпфирующий слой 4 и абразивостойкое покрытие 5. Элементы крепления маски могут иметь плоскую, дугообразную или зигзагообразную форму, на фиг. 3 условно не показаны. Каждый из двух частей элемента крепления, изображенных на фиг. 1 и 2, может иметь отверстие 12 для установки фиксатора, обеспечивающего крепление маски в необходимом положении на шлеме или каске. Маски, изображенные на фиг. 1, 2, 3, обеспечивают угол обзора 13, варьируемый в пределах 100170 в зависимости от назначения маски. На фиг. 4, 5, 6 показаны в развертке варианты разъемного соединения смотровой части маски с крепежной частью и условно не показана структура смотровой части 14 маски (силовые элементы, склеивающий материал, демпфирующий слой и абразивостойкое покрытие). В связи с тем, что на фиг. 4, 5, 6 показана маска в развертке, угол обзора не показан, но он также,как и на фиг. 1, 2, 3, может варьироваться в пределах 100-170. На фиг. 4 представлен вариант маски, смотровая часть 14 которой вставляется в пазы двух половинок 15 крепежной части маски.-1 006934 На фиг. 5 представлен вариант маски, смотровая часть 14 которой вставляется во внутренние пазы П-образной крепежной части, состоящей из двух боковых элементов 16, соединенных между собой перемычкой 17. В зависимости от конструкции шлема или каски и условий эксплуатации маски перемычка 17 может располагаться как внизу, так и вверху (на фиг. 5 не показано) крепежной части маски. На фиг. 6 представлен вариант маски с разборной крепежной частью маски, состоящей из корпуса 18 с окном для смотровой части 14 и накладки 19. Смотровая часть 14 маски вставляется в корпус 18 и прижимается к нему накладкой 19. Для крепления смотровой части в крепежной части маски и соединения корпуса 18 с накладкой 19 используются отверстия 20, расположенные по периметру накладки 19 и проходящие через корпус 18. Для сборки маски могут быть использованы винты, болты или другие крепежные элементы (на фиг. 6 условно не показаны), вставляемые в отверстия 20 и плотно соединяющие все составные части маски. Такая конструкция обеспечивает дополнительный амортизирующий эффект при ударе индентора в смотровую часть маски. Крепежные части масок, изображенных на фиг. 4, 5, 6, изготавливаются из эластичного материала,например резины, полиуретана и др. Сами маски, изображенные на фиг. 4, 5, 6, крепятся к шлему или каске через отверстия 7 в крепежной части маски. Конструкция масок, изображенных на фиг. 1-6, имеет высокую ударостойкость и надежность, т.к. эластичные крепления, соединяющие маску с каской или шлемом, создают амортизирующий эффект,существенно снижающий динамическое воздействие на голову человека. Пример. Маска в виде фрагмента цилиндра с двумя силикатными стеклами толщиной 6 и 3 мм, склеенными эластичным полиуретаном, с демпфирующим слоем из полиуретана и абразивостойким покрытием из полиэтилентерефталата с общей толщиной смотровой части 13 мм и высотой 150 мм, углом обзора 120 и элементами крепления из полиуретана обеспечивает полную тыльную прочность при воздействии индентора с энергией до 500 Дж. Демпфирующий слой из эластичных материалов увеличивает ударостойкость маски. Абразивостойкое покрытие, выполненное из прочных органических материалов, например из полиэтилентерефталата, предохраняет демпфирующий слой от механических повреждений в процессе эксплуатации. В зависимости от энергии индентора смотровая часть маски может иметь от 1 до 6 силикатных стекол. С целью снижения массы маски одно или два силикатных стекла могут быть заменены на поликарбонатные пластины толщиной 1-5 мм. Предлагаемая конструкция защитной маски имеет высокую ударостойкость и надежность, т.к. эластичные крепления, соединяющие маску с каской или шлемом, создают амортизирующий эффект, существенно снижающий динамическое воздействие на голову человека. Источники информации, принятые во внимание при экспертизе 1. Патент России 2008869, класс A61F. 2. Патент России 2162679, класс A61F. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитная маска, состоящая из светопрозрачной смотровой части и двух элементов крепежной части, отличающаяся тем, что ее смотровая часть, выполненная из блока силикатной или гетерогенной композиции, имеет по меньшей мере одно высокопрочное силикатное стекло и соединена с демпфирующими при ударе в смотровую часть элементами крепежной части маски. 2. Защитная маска по п.1, отличающаяся тем, что каждый из двух элементов крепежной части имеет плоскую, дугообразную или зигзагообразную форму. 3. Защитная маска по пп.1-2, отличающаяся тем, что элементы крепежной части выполнены из эластичного материала, например резины, полиуретана и др. 4. Защитная маска по пп.1-3, отличающаяся тем, что смотровая часть маски соединена с элементами крепления неразъемно. 5. Защитная маска по пп.1-3, отличающаяся тем, что смотровая часть маски крепится в съемных элементах крепления.
